Внешняя система
Помимо трубной разводки, обустройство наружной канализации предполагает монтаж сборника сточных вод (про «Доктор Робик» для выгребных ям прочитайте на этой странице.).
Канализационная система банного помещения может быть соединена с общей канализацией домовладения, что минимизирует расходы, связанные с обустройством отдельного водосборника.
Для наружного канализационного трубопровода используются ПВХ или ПВ-трубы диаметр 110-160 мм.
Канализационный трубопровод укладывается до настила полов.
В соответствии с предварительно разработанным проектом инженерных коммуникаций, осуществляется копка траншей под трубы.
Равномерное углубление траншеи под самотёчную систему контролируется гидроуровнем.
Стандартный уклон должен составлять примерно пару сантиметров на каждый погонный метр траншеи.
На дне делается песчаная подсыпка высотой 5-10 см. Песчаную подушку перед укладкой труб требуется тщательно утрамбовать.
Ограничения в использовании металла для сетчатого каркаса
Для изготовления сетчатого контейнера нельзя использовать:
- Оцинкованную или окрашенную проволоку, покрытую ПВХ, полиэфирными смолами;
- Алюминиевые и бронзовые сетки из проволоки–путанки, используемые в промышленных дымоходах и выхлопных трубах в качестве сажеуловителей и искрогасителей;
- Нельзя изготавливать контейнеры из разнородных материалов, образующих гальванические пары, например, алюминий–сталь, медь-алюминий.
Такая сетка на трубу для камней из цветных металлов быстро корродирует во влажной атмосфере парилки и нередко рассыпается просто на глазах.
Для средней по размеру банной печи потребуется сетка, вмещающая до 20 л каменной засыпки. Так как камни, используемые в засыпке, достаточно крупного размера, после укладки материала в сеточную корзину обязательно возникнет дисбаланс, отклоняющий контейнер в сторону от дымохода.
Поэтому в конструкции должно быть, как минимум, два хомута, фиксирующих сетку на дымоходе. Если на засыпку идет мелкий камень, то и сетка должна быть с ячейкой не менее 10 мм. Более мелкий наполнитель использовать небезопасно, материал дает очень мощный выход пара, иногда образовавшиеся осколки и отсев высыпаются через сетку на пол парилки.
Насосы и трубы для водоснабжения
Бытовых насосов для подачи воды существует огромное количество, они в широких пределах отличаются техническими характеристиками. При выборе конкретной модели и типа нужно учитывать индивидуальные особенности водоснабжения бани: глубину забора воды, высоту подачи, длину трубопроводов и необходимость автоматизации водозабора. Рассмотрим каждый тип насосов более подробно.
Поплавковые
Поплавковые насосы
Устанавливаются на поверхности водозабора открытых источников воды: пруд, река или колодец. Пригодны только для летнего водоснабжения.
Поплавковый насос – фото
Недостатки – относительно небольшая мощность и отсутствие встроенных систем автоматического включения/выключения, могут работать только при плюсовых температурах, требуют установки емкостей под воду.
Преимущества – независимость от уровня воды в источнике, поплавковые насосы плавают на поверхности водозабора, всасывающий патрубок всегда находится под водой, вместе с ней поднимается/опускается.
Погружные

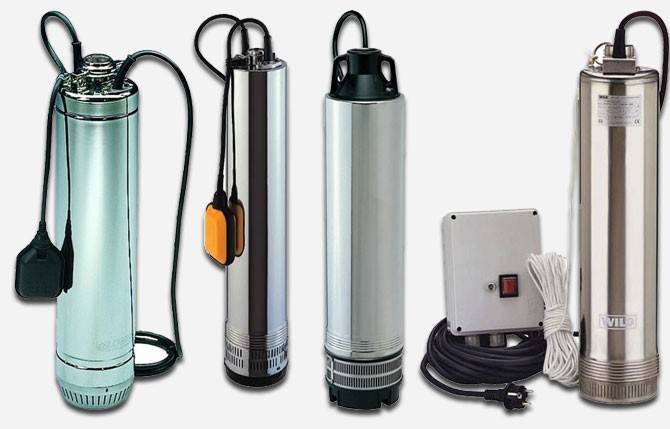

Дренажный погружной насос
Погружаются под воду на небольшую глубину, после погружения фиксируются нержавеющими тросиками или прочными полиамидными веревками.

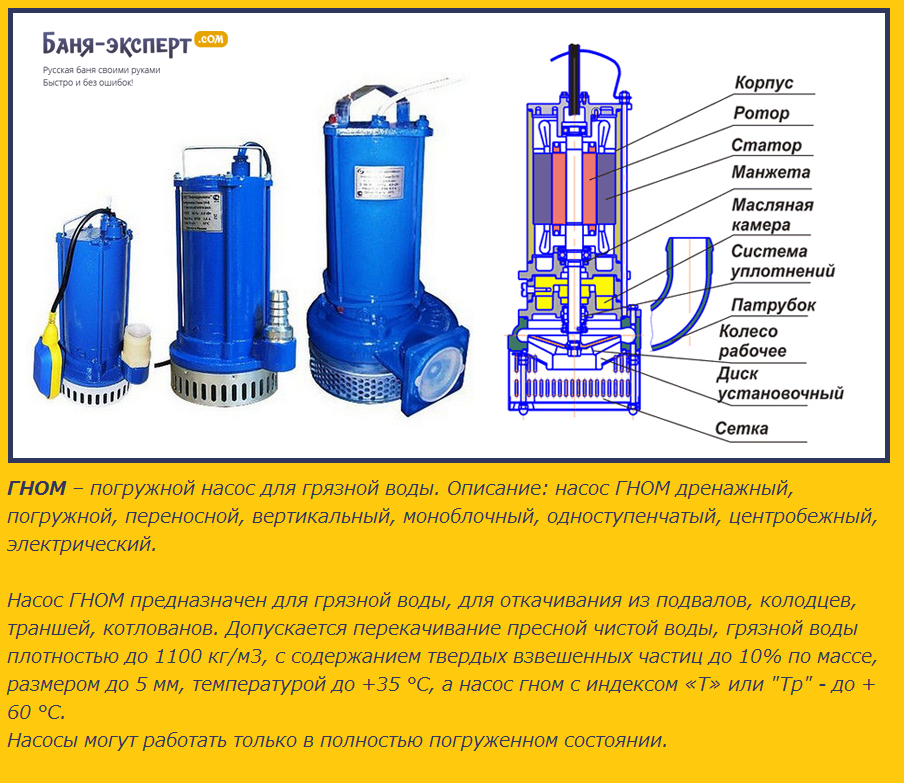

Насос ГНОМ
Преимущества – допускается использование при отрицательных температурах – постоянно находятся под поверхностью воды.
Это же преимущество может стать недостатком – при значительном понижении уровня воды в источнике всасывающий патрубок оголяется, работа насоса прекращается. Не отличаются большой мощностью, требуют отдельных накопителей воды, не имеют встроенной электроники управления.
Монтаж погружного насоса в колодец
Поплавковые и погружные насосы, в отличие от других типов, могут подавать воду гибким шлангами, у них нет магистралей, работающих с разрежением. Что касается автоматики, то ее можно сделать самостоятельно или приобрести отдельно в специализированных магазинах. Эти два типа насосов относятся к категории самых дешевых, используются главным образом во время установки летнего водоснабжения бани. Их легко обслуживать и ремонтировать, они всегда находятся в зоне быстрого доступа.
Процесс опускания погружного насоса в колодец за трос
Насосы с гидроаккумуляторами
Довольно новое оборудование, универсального использования.
Насосы с гидроаккумуляторами
Преимущества
Имеют встроенную автоматику включения/выключения в зависимости от давления в гидроаккумуляторе – есть возможность подключать любое оборудование, напор воды имеет стабильные показатели. По мощности значительно превосходят вышеописанные, для них не требуются дополнительные емкости под воду. Могут как всасывать воду с определенной глубины, так и подавать ее на расчетную высоту
Во время выбора конкретной марки внимательно изучайте инструкцию к насосам, обращайте внимание на глубину всасывания и высоту подачи, это очень важные критерии. Насосы с гидроаккумуляторами могут брать воду как с открытых источников, так и с неглубоких скважин
Гидроаккумулятор горизонтального типа
Недостатки
Довольно высокая стоимость, допускается монтаж только в теплых помещениях. Если есть вероятность промерзания бани, то нужно решать вопросы с утеплением насоса или сливать с него воду. Сливать/заливать воду довольно долго, кроме того, придется устанавливать дополнительную водозапорную арматуру для слива воды с вертикальных стояков трубопроводов. Еще один недостаток – агрегаты довольно шумные, постоянное включение/выключение электрического двигателя может вызывать чувство дискомфорта.
Глубинные
Глубинный насос для скважины
Самые дорогие, надежные и мощные насосы. Применяются для установки в глубоких скважинах, имеют собственную многоступенчатую защиту от заиливания и коротких замыканий. Использовать только для одной бани экономически невыгодно, рекомендуется приобретать такие насосы для устройства водопровода во всех строениях, имеющихся на дачном участке. Недостаток – требуется накопитель воды, в большинстве случаев в этих целях используется водонапорная башня Рожновского.
Водонапорные башни Рожновского различных объемов
Глубинные насосы опускаются в скважины только на металлических трубах, применение пластиковых исключено.

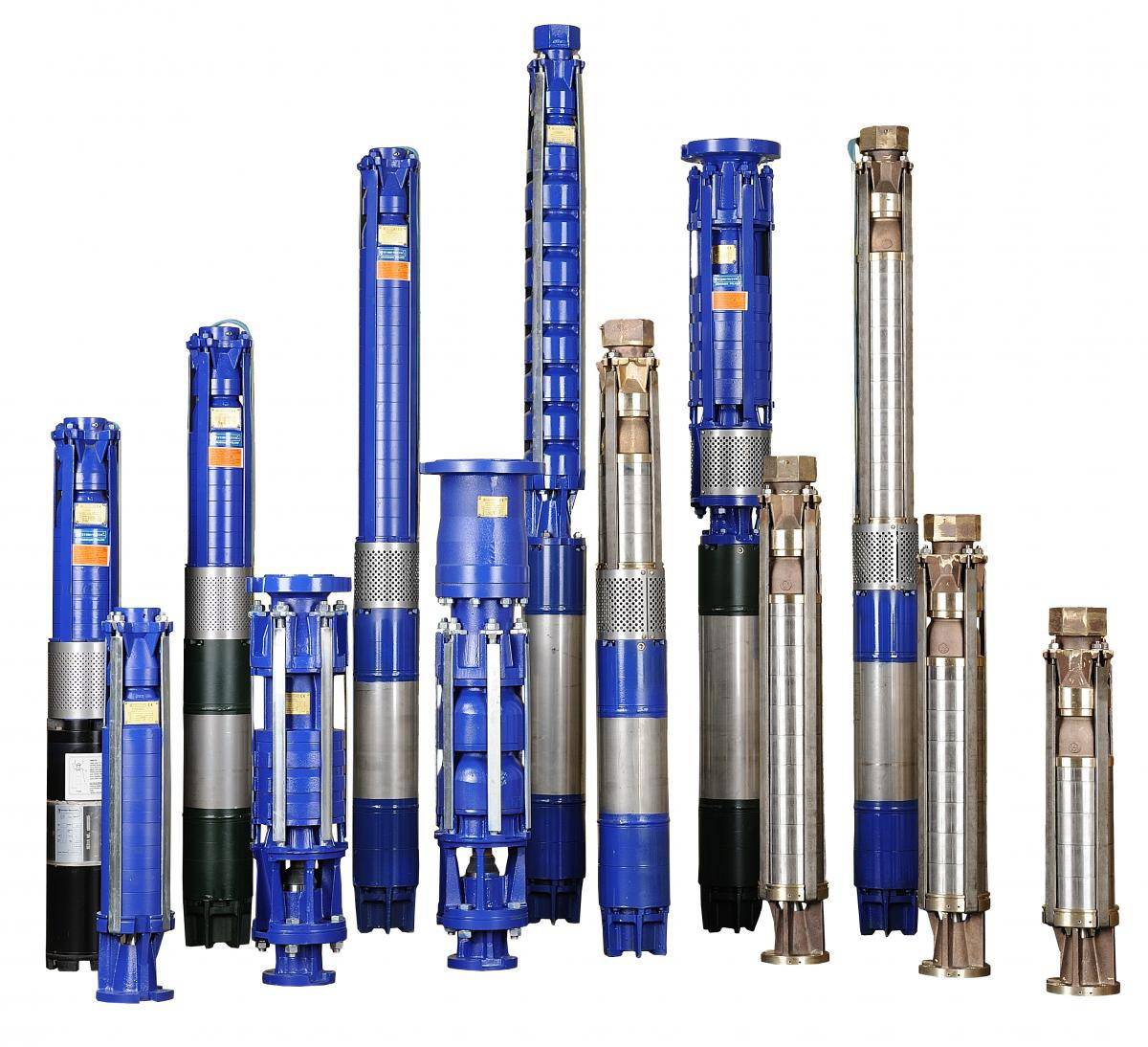

Глубинные насосы
Схема подключения глубинного насоса
Чем отличается от септика
По сути, септик представляет собой улучшенный вариант обычной выгребной ямы для отходов. Главная деталь системы — емкость большого объема из пластика, бетона или метала, которая имеет продолговатую вытянутую форму. Этот резервуар вкапывается в грунт в горизонтальном положении. Обычно эта емкость разделена на несколько частей для сточной воды.
В резервуаре отходы очищаются путем осаждения крупных частиц на дно. Когда сток попадает в емкость, он перемещается из одного отделения в другое. В процессе перетекания воды в различные камеры, стоки, осевшие на дно, осветляются. Именно внизу емкости происходит ферментация с участием бактерий.
Главное условие этого процесса — отсутствие кислорода в закрытом резервуаре септика. Перед тем, как сделать канализацию в бане, нужно все взвесить. Каждый владелец загородного дома или дачи должен понимать, что описанная система не обеспечит полной очистки загрязненной воды.
Важно! Чтобы органика полностью разложилась в септике под воздействием бактерий, нужно примерно 60 дней. И соблюдать такое условие могут не все. Как правило, стоки находятся в емкости около трех дней, чего хватает лишь на частичное разложение органических веществ
Как правило, стоки находятся в емкости около трех дней, чего хватает лишь на частичное разложение органических веществ.
В автономной канализации происходит глубокая очистка загрязненных вод. Сначала жидкость поступает в накопительный резервуар, где происходит первый этап обработки — биологическая очистка. Далее она переходит в другой отдел, где органика разлагается полностью. В результате происходит образование активного ила.
Информация. Устройство канализации в бане отличается простотой ухода. Система автономной канализации требует периодической очистки емкостей от ила. Сделать это может сам владелец. Извлекать накопившийся ил можно раз в квартал.
Основное отличие септика от автономной канализации в том, что первый вид системы собирает отходы и требует частого обслуживания, а второй — очищает сточные воды.
Внимание! Септик имеет один неоспоримый плюс — доступную стоимость во время покупки. Именно эта особенность часто играет важную роль во время выбора той или иной системы. Автономная канализация более проста в обслуживании и не требует такого частого вмешательства, как септик
Автономная канализация более проста в обслуживании и не требует такого частого вмешательства, как септик.

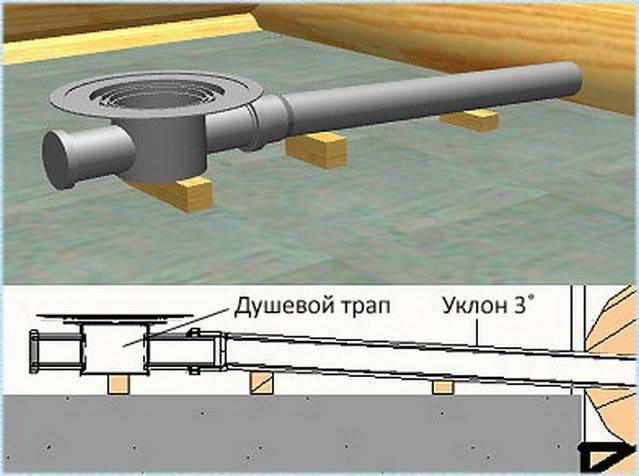

Слив воды в бане с бетонными полами
Иногда даже в парной, не говоря о помывочной и комнате отдыха, устраиваются сплошные полы из бетонной стяжки с облицовкой плиткой или аналогичными материалами. В этом случае слив воды выполняется по стандартной для душевых отсеков технологии:
- при выполнении стяжки в полу сразу же закладываются трубы для подключения душевого трапа (трапов);
- стяжка делается с уклоном в сторону трапа, но угол наклона принимается порядка 1…3 градусов к горизонтали – на гладких, часто убираемых полах, этого вполне достаточно для надежного и быстрого стока воды;
- облицовка также создается с учетом сохранения угла наклона пола к отверстию трапа.
Утепление бетонного пола плитами полистирола или другим материалом очень желательно, поскольку сама по себе такая отделка создает ощущение дискомфорта, и не стоит усиливать его проникающим снизу холодом от промерзшего грунта.
При монтаже трапа необходимо предусмотреть уклон ведущей от него трубы (к септику или центральной канализации) не менее трех градусов, а также рассчитать необходимый диаметр трубы для обеспечения нужной пропускной способности.
Камни
Помимо того что необходимо использовать для экономайзера определенные материалы, также следует уделить внимание и камням, которыми вы будете заполнять нишу. В любом магазине для вас представят широкий выбор камней любых размеров
Самые популярные породы камня, это:
В любом магазине для вас представят широкий выбор камней любых размеров. Самые популярные породы камня, это:
- диабаз – камень на основе полнокристаллических мелкозернистых вулканических пород;
- талькохлорит – камень состоит из талька, хлорита и магнезита.
По большей степени талькохлорит – это декоративный камень, часто используется в строительстве.
Их преимущество заключается в том, что они отличаются от других камней особой прочностью и долговечностью. У них приятный внешний вид.
Размеры и диаметры камней разные, поэтому они подойдут для любой сетки без исключения.
Со временем сетка будет постепенно деформироваться, а камни, если они слишком разные по форме, могут проседать или давить на слабое место в конструкции. Поэтому следует выбирать одинаковые по форме камни, предпочтительно, чтобы они все были круглыми.
