Как сделать проект ливневой канализации? Инструкция +Фото и Видео

Поектирование “ливневки”

В первую очередь необходимо создать проект ливневой канализации и правильно рассчитать нагрузку.

Для этого потребуется найти информацию:

  • о среднем количестве осадков в местности, где расположен участок (данные имеются в СНИПе);
  • о периодичности дождей и толщине снежного покрова (если ливневка будет задействована для отвода талых вод);
  • о физико-химических параметрах грунта.

Помимо этого, для обустройства точечной ливневки необходимо вычислить площадь кровли (проекцию в плоскости) и иметь в наличии план-схему расположения всех подземных коммуникаций на участке.

Объем ливневых стоков вычисляется по формуле Q=q20 х F х Ψ, где:

  • Q – Объем воды, который будет отводиться системой;
  • q20 – интенсивность дождевых осадков;
  • F – Общая площадь поверхностей, с которых будет осуществляться отвод воды;
  • Ψ – поправочный коэффициент, величина которого зависит от характеристик материала внешнего слоя площадки.

Величина коэффициента:

  • 0.95 – для асфальтового покрытия;
  • 0.85 – для бетонных покрытий;
  • 0.4 – для щебеночных площадок.

Рассчитав значение Q, вы сможете подобрать подходящий диаметр труб, воспользовавшись таблицами СНИП.

На этапе проектирования определитесь, куда будет отводиться собранная дождевая вода. Чтобы упростить и удешевить систему, трубу ливневой канализации выводят в овраг или ливневую траншею за пределами участка. Если нет такой возможности, обустраивают коллектор – емкость, которая принимает в себя стоки и отдает их в почву.

Разрабатывая проект определите место для установки коллектора

Планируя схему размещения труб, подсоединенных к приемникам воды, обратите внимание, что в местах стыковок нескольких труб требуется предусмотреть ревизионные люки – закрепить вертикальные отрезки труб с крышками. На коллекторе также устанавливается ревизионный люк диаметром не менее 1 м

Доступ к узлам и главной емкости необходим, чтобы своевременно выполнять их очистку от мусора, иначе ливневая канализация забьется и не сможет нормально функционировать.

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

Обратите внимание! Монтировать ливневую канализацию рекомендуется на этапе обустройства участка, чтобы расположить дождеприемники с решетками нижних точках площадок – это подразумевает, что поверхность парковок, дорожек и площадок должны иметь небольшой уклон для стока воды. Заранее рассчитайте размеры и глубину приямков для пескоуловителей и коллектора, глубину траншей с учетом устройства песчаной подушки высотой не менее 10 см

Чтобы ливневые стоки эффективно сливались в коллектор, трубы монтируются с уклоном в 1-2 градуса. Прокладка системы выполняется ниже уровня промерзания грунта

Заранее рассчитайте размеры и глубину приямков для пескоуловителей и коллектора, глубину траншей с учетом устройства песчаной подушки высотой не менее 10 см. Чтобы ливневые стоки эффективно сливались в коллектор, трубы монтируются с уклоном в 1-2 градуса. Прокладка системы выполняется ниже уровня промерзания грунта.

Устройство

Внутренний водосток – система, обеспечивающая сбор и отведение талых и дождевых с поверхности кровли через водосточные трубы в «ливнёвку». Такая конструкция оборудуется, когда у дома плоская или односкатная крыша. Водосточная система внутреннего типа состоит из следующих элементов:

Устройство внутреннего водостока

  1. Водоприемные воронки. Этим термином обозначают устройства, которые осуществляют первичный сбор жидкости, скапливающейся на поверхности кровли. Материал и цена этого элемента значительно отличается: существуют недорогие модели из пластика или нержавейки и эксклюзивные из меди. Если кровля имеет плоскую поверхность с незначительным уклоном, согласно требованиям СНиП, на нее устанавливаются плоская воронка внутреннего водостока, на скатные – колпаковая. Количество и диаметр этого элемента определяет расчет, учитывающий площадь ската и объем выпадающих осадков. В специализированных магазинах продаются воронка с подогревом, защитными фильтрами и стабилизаторами потока, однако, цена на такие модели значительно выше.

  2. Отводящие трубы. Так называют трубы, соединяющие воронки и водосточный стояк. Монтаж этих элементов выполняют с небольшим уклоном, чтобы система функционировала самотеком. Диаметр отводящей трубы зависит от размера воронки, количества выпадающих осадков, которое определяет расчет, и требований СНиП. Монтаж выполняется внутри здания, поэтому соединяют элементы с помощью сварки без компенсационных элементов.
  3. Водосточный стояк. Стояком называют отрезок водосточной трубы, расположенный вертикально внутри здания, через него талая или дождевая поступает в ливневую канализацию. По нормам СНиП диаметр стояка должен соответствовать диаметру отводящей трубы и воронки, так как основная причина протечек – недостаточная герметизация соединительных швов между этими элементами. Водосточная система кровли эффективно работает при условии полной герметичности.
  4. Крепеж. такого типа выполняют внутри здания, система устанавливается при помощи кронштейнов и креплений. Согласно требованиям СНиП, материал крепежных элементов и труб должен совпадать.
  5. Ревизии. Водосточная система по нормам СНиП включает в себя ревизионные отверстия, через которые выполняют профилактический осмотр и чистку трубы.

Оформление акта испытаний систем внутренней канализации и водостоков

После того как работы по установке внутренней и наружной канализации завершены, составляется акт испытаний, подтверждающих функционирование системы и соответствие нормативам. Это требование прописано в одном из приложений СНиП 3.05.01-85.

Чтобы проверить работоспособность канализационной системы трубопровод следует пролить. Для этого одновременно запускается не менее 75% всего санитарного оборудования, которое подключено на участке, подлежащем проверке. Если установку канализации выполняла монтажная организация, без такого акта не обойтись.

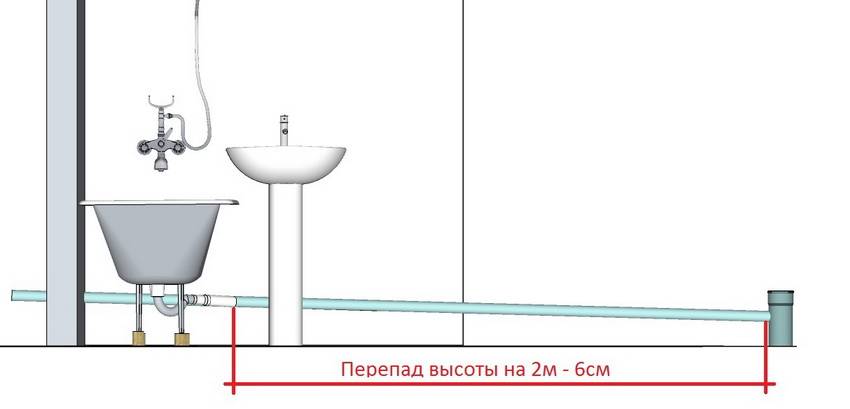

Уклон 0,03 — перепад на 2 метра длины составляет 6 сантиметров

Данные, которые заносятся в документ:

  • название системы, которая будет проверяться;
  • название объекта строительства;
  • наименование генерального подрядчика, заказчика и монтажной организации, включая должности и ФИО представителей;
  • информация из проектной документации (номера чертежей);
  • перечень открытых прибором на время испытаний и продолжительность проверки;
  • данные о наличии или отсутствии дефектов;
  • подписи проверяющей комиссии.

Монтаж канализации можно выполнить самостоятельно или, воспользовавшись услугами специалистов

В любом случае важно придерживаться нормативных требований и соблюдать технологию

Чтобы получить качественный результат рекомендуется учитывать все нюансы: начиная с угла наклона системы и проектирования ее схемы, оканчивая особенностями проседания грунта, правильным выбором труб, комплектующих, дополнительного оборудования. Своевременная чистка канализации в сочетании с оптимальными параметрами магистрали позволит исключить вероятность возникновения поломки.

Недорогая ливневая канализация своим руками

Первое, что приходит на ум для того, чтобы обустроить на участке бюджетный вариант ливневой канализации – уложить специальные лотки.

Лотки могут быть сделаны из бетона или пластика, но цена на них «кусается». Это заставляет пользователей нашего портала искать более дешёвые варианты обустройства ливневой канализации и систем водоотвода с участка.

Денис1235Участник FORUMHOUSE

Мне нужно сделать недорогую ливнёвку, длиной около 48 м, по краю забора, для отвода талых вод, которые идут от соседа. Воду надо отвести в канаву. Задумался, как сделать отвод воды. Сначала пришло в голову купить и установить специальные лотки, но тогда от них останутся «лишние» решетки, да и особая эстетика для ливнёвки мне не требуется. Решил купить асбоцементные трубы и распилить их болгаркой вдоль, тем самым получив самодельный лоток.

Несмотря на бюджетность этой идеи, наличие необходимости самостоятельно пилить асбоцементные трубы пользователя не привлекла. Второй вариант – возможность купить водосточные желоба (пластиковые или металлические) и уложить их на подготовленное основание в слой бетона около 100 мм.

Пользователи портала отговорили Денис1235 от этой идеи в пользу первого варианта, который является более долговечным.

Зацепившись за идею недорогой ливнёвки, но не желая связываться с самостоятельным распилом труб, Денис1235 нашел завод, производящий асбестоцементные трубы, где их сразу распилят на куски длиной 2 м (чтобы при перевозке не треснул 4-х метровый) и привезут на участок уже готовые лотки. Осталось только разработать схему укладки лотков.

Получился следующий «пирог»:

  • Грунтовое основание в виде ложа.
  • Слой песка или ПГС толщиной около 5 см.
  • Бетон около 7 см.
  • Лоток из асбестоцементной трубы.

При устройстве такой ливнёвки не забудьте уложить металлическую сетку (для армирования) на стыки и оставить деформационный зазор (3-5 мм) между лотками.

Денис1235

В итоге я сделал на даче бюджетную ливнёвку. На это ушло: 2 дня на копку траншеи, ещё два дня на бетонирование и монтаж трассы. На лотки я потратил 10 тыс. руб.

Если считать по ценам 2020 года, то за 1 погонный метр лотка, распиленного из асбестоцементной трубы, ушло около 200 руб.

Практика показала, что трасса отлично «перезимовала», не треснула и перехватывает воду от соседа, оставляя участок сухим. Также интересен вариант дождевой (ливневой) канализации пользователя портала с ником yury_by.

yury_byУчастник FORUMHOUSE

Т.к. кризис не думает заканчиваться, то я задумался, как устроить ливневую канализацию для увода дождевой воды от дома. Хочется и проблему решить, и сэкономить, и сделать всё качественно.

Подумав, пользователь решил сделать ливнёвку для отвода воды на базе гибких двустенных гофрированных труб (они стоят дешевле в 2 раза, чем «рыжие» канализационные), которые используются для укладки силовых кабелей под землёй. Но, т.к. глубина залегания трассы водоотведения планируется всего в 200-300 мм при диаметре трубы в 110 мм, yury_by опасался, что гофротрубу при попадании воды между двух слоёв может разорвать зимой.

В итоге yury_by решил взять бюджетную «серую» трубу, которую используют при обустройстве внутренней канализации. Хотя у него были опасения, что трубы, не обладающие такой жесткостью, как «рыжие», сломает в грунте, практика показала, что с ними ничего не случилось.

yury_by

Если наступить на «серую» трубу она превращается в овал, но в том месте, где я её закопал, нет значительных нагрузок. Только уложен газон и есть пешеходные нагрузки. Уложив трубу в траншею и присыпав её грунтом я и убедился, что они держат форму, а ливнёвка работает.

Пользователю так понравился вариант установки недорогой ливнёвки на базе «серых» канализационных труб, что он решил его повторить. Все нюансы процесса наглядно демонстрируют следующие фотографии.

Копаем яму под дренажный колодец для сбора воды.

Выравниваем основание по уровню.

Устанавливаем бетонное кольцо.

Следующий этап — засыпаем на дно колодца гравий фракции 5-20.

Отливаем из бетона самодельную крышку колодца.

Красим крышку люка.

Делаем врезку в колодец водоотводящей пластиковой «серой» канализационной трубы, выдерживая наклон трассы в 1 см на 1 погонный метр.

Проливаем трубу смесью песка с водой, чтобы между стенками траншеи и трубой не осталось пустот.

Чтобы труба не всплыла, её можно прижать кирпичом или доской.

Ставим крышку, монтируем люк и засыпаем всё грунтом.

На этом изготовление бюджетной ливнёвки завершено.

Зачем нужно рассчитывать уклон

Уклон трубы должен обеспечивать быстрый отвод воды и отсутствие отложений. При недостаточном уклоне плохо проходят стоки, труба быстро забьется. Если трубопровод наклонен в обратную сторону по отношению к направлению сброса, самотечная система вовсе неработоспособна.

Канализационная труба, засоренная отложениями

Решение расположить трубопровод под максимальным углом наклона кажется очевидным только на первый взгляд. Чересчур сильно наклоненная труба слабо заполняется, резко уменьшается транспортирующая способность. Сточный поток пролетает настолько быстро, что вода не успевает захватить более плотные фракции, которые откладываются на стенках. Из-за недостаточного напора застревает габаритный мусор. Постепенно трубопровод заиливается и забивается.

Как нельзя укладывать канализационные трубы

Кроме того, при быстром сливе вследствие резкого перепада давления из гидрозатворов сантехники буквально высасывает воду. Неприятный воздух из канализации попадает в помещения.

Гидрозатвор в сливном шланге под кухонной мойкой

Существует еще один негативный эффект от недостаточного заполнения трубы. Дополнительный приток выделяющихся едких газов к металлическим поверхностям вызывает ускоренную коррозию, сокращается срок службы.

Способы отвода собранной воды

Серьёзной задачей для собственников загородной недвижимости является отвод дождевой воды, собранной с общей площади участка.

Если поблизости с домом нет централизованных коммуникаций, для решения такой задачи остаются два варианта:

  1. Сбор в специальный резервуар с последующим использованием для полива;
  2. Отвод воды из накопителя в грунт или в естественные природные зоны.

Первый вариант считается рациональным при условии наличия на территории дома объектов для полива. В этом случае понадобится несложное приспособление (бытовая насосная станция) для откачки воды из накопительного резервуара с последующей её подачей на поливные площади.

Схема отвода собираемой дождевой воды в грунт. Одна из тех возможных к применению схем, которые доступны собственникам загородных домов. Эффективность по скорости отвода низкая, но с учётом применения на малых площадях, эта схема вполне подходит

Второй вариант сопровождается большими трудностями. Вывод в грунт – процесс длительный по времени. Сколько времени потребуется на вывод, зависит от способностей грунта впитывать влагу. На разных рельефных участках коэффициент насыщения грунтов влагой может отличаться существенно.

Чтобы отводить продукт ливневой канализации в естественные природные зоны («на рельеф» или «на ландшафт»), придётся реализовать дополнительную схему. Эта схема включает в себя центральный водосборник и систему грунтовой доочистки, к примеру, поле фильтрации.

Схема вывода «на рельеф» или «на ландшафт» сопровождается сложностями сооружения очистных модулей. Оба варианта требуют согласования с природоохранными ведомствами.

Обычно с предметом согласования владельцу недвижимости (участка) приходится обращаться в следующие организации:

  1. Департамент природного надзора.
  2. Управление рыболовства.
  3. Управление потребительского надзора.
  4. Бассейно-водное управление.
  5. ЦГМС.

Под предметом согласования подразумевается «Проект нормативов, характеризующих процедуру сброса». На основании такого проекта выдаётся разрешение, допускающее сброс загрязнений «на ландшафт» или «на рельеф», а также выносится решение о предоставлении водного объекта.

Сброс воды из ливневой канализации «на рельеф» или «на ландшафт». Подобные схемы никак не регламентируются документами СНиП.

Реализация таких вариантов незаконным путём сопряжена с риском высоких штрафов, а легальный сброс требует согласования с органами власти.

Проекты частной недвижимости традиционно включают наряду с ливневой канализацией другие коммуникационные сети. Бытовая канализация и дренажная система тоже являются частью бытовых коммуникаций. Принцип их действия мало отличается от функционирования ливневки, в чём владельцы частных домов нередко усматривают возможность использования этих сетей.

Между тем совмещение ливневой канализации с бытовой канализационной схемой отвода стоков запрещается СНиП. Запрет на совмещение разных видов канализации обусловлен факторами очевидными.

Так, при условии вывода дождевой воды в бытовую канализацию и с учётом высокой интенсивности атмосферных осадков, нормальный уровень канализационных стоков завышается в несколько раз.

Подтопление рабочих колодцев приводит к блокировке хозяйственно-фекальных стоков. Грязевые отложения, природный мусор устремляются в систему бытовой канализации. В результате после очередного ливня устроителям сооружения придётся заниматься чисткой системы.

Объединение ливневки с канализационной магистралью грозит обернуться плачевным результатом. Переполнение системы водоотведения по причине нарушения расчётных нагрузок приводит к подтоплению фундамента здания.

Частые подтопления нарушают структуру грунта, что становится причиной смещения фундаментных блоков, подмыва основания под монолитной конструкцией, а в дальнейшем может привести к разрушению здания.
