Солнечная батарея из транзисторов своими руками: пошаговая инструкция, видео по сборке

Общий принцип действия солнечной батареи

Физический закон, положенный в основу действия солнечной батареи, — внутренний фотоэффект на так называемом p-n переходе. Так называют возникновение в полупроводниковом элементе новых носителей электрического заряда в процессе поглощения световой энергии – электронов или дырок. При этом первые концентрируются в n-области, а вторые – в р-области, и между ними возникает электродвижущая сила, обозначаемая аббревиатурой ЭДС. При подключении внешней нагрузки под воздействием освещения в р-n переходе возникает электрический ток, и энергия света трансформируется в электрическую.

Количество получаемой энергии зависит от нескольких факторов. Это материал полупроводника, площадь поверхности р-n перехода и качество его освещенности. В большинстве случаев сила тока солнечной батареи невелика, и для достижения ею требуемого уровня нужно собрать панель из значительного количества отдельных элементов. Зато солнечные батареи не боятся короткого замыкания, для возникновения которого имеющегося напряжения попросту недостаточно.

Как собрать солнечную батарею своими руками

Сборка корпуса солнечной батареи

Сборка солнечных батарей, а именно, корпуса может выполняться в разных вариантах. В первом случае ее можно сделать из фанерных листов и деревянных реек, поэтому такой монтаж не представляет особой сложности. Конструкции выпиливаются по размерам, а затем соединяются между собой саморезами. Все стыки и швы предварительно промазываются герметиком. Все деревянные части покрываются краской или специальными защитными составами. Дальнейшие работы проводятся только после полного высыхания конструкции.

Немного сложнее изготовить солнечную батарею из алюминиевого уголка. В этом случае сборка каркаса происходит в следующем порядке:

  • Сборка из уголка прямоугольного каркаса.
  • В каждом углу конструкции сверлятся отверстия под крепления.
  • Внутренняя часть профиля по всему периметру покрывается силиконовым герметиком.
  • Внутрь каркаса на обработанные места укладывается текстолит или оргстекло, вырезанные по размеру. Их нужно как можно плотнее прижать к уголкам.
  • Внутри корпуса лист прозрачного материала фиксируется крепежными уголками, установленными по углам.
  • Дальнейшие работы проводятся после полного высыхания герметика. Предварительно, все внутренние поверхности протираются от пыли и загрязнений.

Пайка проводов и соединение фотоэлементов

Все элементы для солнечных батарей отличаются повышенной хрупкостью и требуют аккуратного обращения. Перед началом пайки они протираются, чтобы поверхность была идеально чистой. Элементы с припаянными проводниками все равно следует проверить и устранить обнаруженные недостатки.

На каждой фотопластинке имеются контакты с различной полярностью. Вначале проводники припаиваются к ним, а уже потом соединяются между собой.

При использовании шин вместо проводов, необходимо учитывать следующие особенности:

  • Шины размечаются и разрезаются на требуемое количество полосок.
  • Контакты пластин протираются спиртом, после чего на них наносится тонкий слой флюса, с одной стороны.
  • Шина прикладывается по всей длине контакта, после чего по ней нужно провести разогретым паяльником.
  • Пластина переворачивается, и такая же операция повторяется на другой стороне.

Паяльник во время монтажа нельзя сильно прижимать к пластине, иначе она может лопнуть. На лицевой стороне после пайки не должно оставаться неровностей. Если они остались, нужно еще раз пройти паяльником по шву.

Чтобы не ошибиться с размещением пластин, перед тем как их собирать, на поверхность листа рекомендуется нанести разметку с учетом всех размеров и зазоров. После этого фотоэлементы укладываются на свои места. Затем контакты панелей соединяются между собой с обязательным соблюдением полярности.

Нанесение герметизирующего слоя

Перед тем как самому герметизировать конструкцию, нужно выполнить тестирование и проверить солнечные батареи на работоспособность. Она выносится на солнце, после чего на выводах шин замеряется напряжение. Если оно в пределах нормы, можно приступать к нанесению герметика.

Один из наиболее подходящих вариантов предполагает следующие действия:

  • Силиконовый герметик наносится на самодельные солнечные батареи капельками по краям корпуса и между пластинами. После этого края фотоэлементов аккуратно прижимаются к прозрачному основанию и должны прилегать к нему как можно плотнее.
  • На каждый край пластинок укладывается небольшой груз, после чего герметик полностью высыхает, а фотоэлементы надежно фиксируются.
  • В самом конце аккуратно промазываются края рамки и все стыки между пластинами. На данном этапе герметиком покрывается все, кроме самих пластинок, он не должен попасть на их оборотную сторону.

Окончательная сборка солнечной панели

После всех операций остается лишь полностью собрать солнечную батарею в домашних условиях.

В этом случае порядок действий будет следующий:

  • В боковой части корпуса устанавливается соединительный разъем, к которому подключаются диоды Шоттки.
  • С лицевой стороны вся сборка пластинок солнечной батареи закрывается прозрачным защитным экраном и герметизируется, чтобы исключить попадание влаги внутрь конструкции.
  • Для обработки лицевой стороны рекомендуется использовать специальный лак, например, PLASTIK-71.
  • После сборки выполняется окончательная проверка, после чего солнечная батарея из подручных средств сделанная своими руками может устанавливаться на свое место.

Как сделать солнечную батарею своими руками

Повер банк с солнечной батареей

Обзор солнечных батарей для туристов

Установка солнечных батарей

Солнечные батареи: альтернативная энергия

Производство солнечных батарей

Идеи из подручных материалов

Можно сделать солнечную батарею своими руками из подручных материалов. Рассмотрим самые популярные варианты.

Солнечная батарея из фольги

Многие удивятся, узнав, что фольгу можно применять для изготовления солнечной батареи своими руками. На самом деле, в этом нет ничего удивительного, ведь фольга увеличивает отражающие способности материалов. Например, для уменьшения перегрева панелей, их кладут на фольгу.

Как сделать солнечную батарею из фольги?

Нам понадобится:

  • 2 «крокодильчика»;
  • медная фольга;
  • мультиметр;
  • соль;
  • пустая пластиковая бутылка без горлышка;
  • электрическая печь;
  • дрель.

Очистив медный лист и вымыв руки, отрезаем кусок фольги, кладем его на раскаленную электроплиту, нагреваем полчаса, наблюдая почернение, затем убираем фольгу с плиты, даем остыть и видим, как от листа отслаиваются куски. После нагревания оксидная пленка пропадает, поэтому черный оксид можно аккуратно удалить водой.

Затем вырезается второй кусок фольги такого же размера, как и первый, две части сгибаются, опускаются в бутылку так, чтобы у них не было возможности соприкоснуться.

Далее «крокодильчики» прицепляются к панели, провод от ненагретой фольги — к плюсу, от нагретой — к минусу, соль растворяют в воде и выливают раствор в бутылку. Батарея готова.

Также фольгу можно применять для подогрева. Для этого ее необходимо натянуть на раму, к которой затем нужно подсоединить шланги, подведенные, например, к лейке с водой.

Вот мы и узнали, как самому сделать солнечную батарею для дома из фольги.

Солнечная батарея из транзисторов

У многих дома завалялись старые транзисторы, но не все знают, что они вполне подойдут для изготовления солнечной батареи для дачи своими руками. Фотоэлементом в таком случае является полупроводниковая пластина, находящаяся внутри транзистора. Как же изготовить солнечную батарею из транзисторов своими руками? Сначала необходимо вскрыть транзистор, для чего достаточно срезать крышку, так мы сможем разглядеть пластину: она небольших размеров, чем и объясняется низкий КПД солнечных батарей из транзисторов.

Далее нужно проверить транзистор. Для этого используем мультиметр: подключаем прибор к транзистору с хорошо освещенным p-n переходом и замеряем ток, мультиметр должен зафиксировать ток от нескольких долей миллиампера до 1 или чуть больше; далее переключаем прибор в режим измерения напряжения, мультиметр должен выдать десятые доли вольта.

Прошедшие проверку транзисторы размещаем внутри корпуса, например, листового пластика и спаиваем. Можно изготовить такую солнечную батарею своими руками в домашних условиях и использовать ее для зарядки аккумуляторов и радиоприемников маленькой мощности.

Солнечная батарея из диодов

Также подходят для сборки батарей старые диоды. Сделать солнечную батарею своими руками из диодов совсем несложно. Нужно вскрыть диод, оголив кристалл, являющийся фотоэлементом, затем нагревать диод 20 секунд на газовой плите, и, когда припой расплавится, извлечь кристалл. Остается припаять вытащенные кристаллы к корпусу.

Мощность таких батарей невелика, но для электропитания небольших светодиодов ее достаточно.

Солнечная батарея из пивных банок

Такой вариант изготовления солнечной батареи своими руками из подручных средств большинству покажется очень странным, но сделать солнечную батарею своими руками из пивных банок просто и дешево.

Корпус сделаем из фанеры, на которую поместим поликарбонат или оргстекло, на задней поверхности фанеры зафиксируем пенопласт или стекловату для изоляции. Фотоэлементами нам послужат алюминиевые банки

Важно выбрать именно банки из алюминия, так как алюминий менее подвержен коррозии, чем, например, железо и обладает лучшим теплообменом

Далее в нижней части банок проделываются отверстия, крышка срезается, и ненужные элементы загибаются для обеспечения лучшей циркуляции воздуха. Затем необходимо очистить банки от жира и грязи с помощью специальных средств, не содержащих кислоты. Далее необходимо герметично скрепить банки между собой: силиконовым гелем, выдерживающим высокие температуры, или паяльником. Обязательно нужно очень хорошо просушить склеенные банки в неподвижном положении.

Прикрепив банки к корпусу, окрашиваем их в черный цвет и закрываем конструкцию оргстеклом или поликарбонатом. Такая батарея способна нагревать воду или воздух с последующей подачей в помещение.

Мы рассмотрели варианты того, как сделать солнечную панель своими руками. Надеемся, что теперь у вас не возникнет вопроса, как сделать солнечную батарею.

Как самостоятельно сделать солнечную батарею

Конечно, фотоэлементы самостоятельно сделать нельзя, их надо покупать. И остальные компоненты батареи продаются в магазинах электроники. Но сборка батареи из готовых компонентов заводского изготовления вполне доступна умелому самодельщику, знакомому с основами электротехники.

Инструменты

Для работы потребуются паяльник, оловянный легкоплавкий припой, ножовка по металлу, острый нож, отвёртки, плоскогубцы. Необходимы измерительные приборы – мультиметр или по отдельности вольтметр, амперметр, омметр.

Рабочий чертёж

Рабочие чертежи в совокупности составляют комплект рабочей документации. В их составе должны быть чертежи конструкции, собранной из фрагментов, и общая электрическая схема всей солнечной батареи, состоящей из нескольких крупных самостоятельных устройств. В проект должно быть включено техническое описание всего устройства, инструкция по эксплуатации и способы устранения некоторых типичных неисправностей.

Подборка компонентов

Для создания солнечной батареи необходимо иметь следующее:

  • силикатные пластины — фотоэлементы;
  • листы ДСП, алюминиевые уголки и рейки для создания конструктива (основного каркаса);
  • жёсткий поролон толщиной 1,5–2,5 см;
  • прозрачный элемент, выполняющий роль основания для кремниевых пластин;
  • эпоксидный компаунд или заменяющий его силиконовый герметик для наружных работ;
  • шурупы, саморезы;
  • электрические провода, диоды, клеммы;
  • рамку – выполняет роль основного каркаса, в котором располагается вся солнечная батарея. Состоит из основания – ДСП, USB, фанеры и прочих металлических или деревянных планок, уголков и саморезов для их соединения;
  • аккумуляторную батарею, которая является накопителем сгенерированной в светлое время суток электрической энергии с целью её дальнейшего использования;
  • инвертор – служит для преобразования постоянного напряжения в переменное, которое нужно для подключения к солнечной батарее любых бытовых приборов.

Инструкция по изготовлению

Создание солнечной батареи для многих людей, даже специалистов в технике, является делом незнакомым и непривычным. Особенно это относится к сборке больших солнечных панелей из сравнительно малых по размерам фотоэлементов. Поэтому необходимо тщательно изучить инструкции, пообщаться со специалистами и (желательно) немного потренироваться.

Объединение нескольких отдельных пластин

Отдельные фотоэлементы необходимо собрать в укрупнённые панели. Их раскладывают на столе рядом, между ними создают зазор примерно в 5 мм для температурного расширения отдельных элементов и проводами спаивают соответствующе схеме клеммы. Припой на основе олова, низкотемпературный, рекомендуется ПОС-61. Паяльник мощностью не более 45 Вт, но ещё лучше использовать паяльную станцию.

ФОТО: avatars.mds.yandex.netСборка панели из фотоэлементов

Изготовление рамы и защитного экрана

Рама является основанием солнечной панели. Может быть собрана с маленькими бортами из пластика, дерева или металлического профиля. В днище короба сверлятся отверстия диаметром 10 мм для притока охлаждающего панель воздуха. В короб укладывается демпфирующий лист поролона, а на него – панель спаянных фотоэлементов. Для защиты фотоэлементов от атмосферных осадков они накрываются прозрачным стеклом.

Сборка компонентов

Когда рама с уложенными фотоэлементами и защитным стеклом готова, следует проверить её работоспособность. Надо вынести сборку на солнце и подключить измерительные приборы. Если сборка фотоэлементов заработает, можно начинать сборку солнечной батареи из составляющих её компонентов. Структура солнечной батареи показана на рисунке.

ФОТО: avatars.mds.yandex.netСтруктурная схема солнечной батареи на даче

Солнечная батарея: что это такое

Человечество загорелось идеей трансформации солнечного излучения в электрическую энергию с 30-х годов прошлого века. Именно тогда учёные из Академии наук СССР заявили о создании полупроводниковых медно-таллиевых кристаллов, в которых под действием световых лучей начинал протекать электрический ток. Сегодня это явление известно как фотоэлектрический эффект и широко используется как в гелиоэлектрических установках, так и в разнообразных датчиках.

Первые солнечные батареи известны ещё с 50-х годов прошлого века

Сила тока одного фотоэлемента измеряется в микроамперах, поэтому для получения сколь-нибудь значимой электрической мощности их объединяют в блоки. Множество таких модулей и составляют основу солнечной батареи (СБ), которую можно использовать для подключения различных электронных устройств. Если же говорить о законченном устройстве, которое можно установить под открытым небом, то корректнее говорить о солнечной панели (СП) с конструкцией, защищающей сборку фотоэлектрических модулей от внешних факторов.

Надо сказать, что КПД первых электрических гелиосистем не достигал и 10% — сказывались как недостатки полупроводниковой технологии, так и неустранимые потери, связанные с отражением, рассеиванием или поглощением светового потока. Десятилетия упорного труда учёных дали свой результат, и сегодня КПД самых современных солнечных батарей достигает 26%. Что же касается перспективных разработок, то здесь он ещё выше — до 46%! Конечно, внимательный читатель может возразить, что другие генераторы энергии работают с энергоэффективностью 95–98%. Тем не менее не следует забывать, что речь идёт о совершенно бесплатной энергии, величина которой в солнечный день превышает 100 Вт на один кв. м земной поверхности в секунду.

Современные солнечные панели генерируют электроэнергию в промышленных масштабах

Полученная с помощью солнечных панелей электроэнергия может использоваться аналогично той, что получают на обычных электростанциях — для питания различных электронных устройств, освещения, отопления и т. д. Единственное отличие, которое состоит в том, что на выходе фотоэлектронного модуля присутствует постоянный, а не переменный ток, на самом деле является преимуществом. Всё дело в том, что любая гелиосистема работает только в течение светового дня, причём её мощность очень сильно зависит от высоты солнца над горизонтом. Поскольку ночью СБ работать не может, электроэнергию приходится накапливать в аккумуляторах, а они-то все как раз и являются источниками постоянного тока.

Если ноги плохо пахнут, вспомните, откуда они растут.

Немного погуглив, я нашёл схему прибора для проверки транзисторов, которая растиражирована на довольно приличном количестве сайтов. Простая, портативная… но кроме самого автора её никто не хвалит. Это должно было смутить сразу, но увы.

Итак, исходная схема (с немного упрощенной индикацией и коммутацией):

Увеличение по клику

По замыслу автора здесь операционный усилитель совместно с испытуемым транзистором образуют источник стабильного тока. Ток эмиттера в этой схеме постоянный и определяется величиной эмиттерного резистора. Зная этот ток, нам остаётся только измерить ток базы, а затем путём деления одного на другое получить значение h21э. (в авторском варианте шкала измерительной головки сразу градуировалась в значениях h21э).

Два биполярных транзистора на выходе ОУ служат для увеличения нагрузочной способности микросхемы при измерении на больших токах. Диодный мост включён для того, чтобы исключить необходимость перекоммутации амперметра при переключении с «p-n-p» на «n-p-n» транзисторы. Для повышения точности подбора комплементарных пар биполярных транзисторов требуется отобрать стабилитроны (задающие опорное напряжение) с максимально близкими напряжениями стабилизации.

Меня как-то сразу смутило «не совсем корректное» включение операционного усилителя при однополярном питании. Но макетная плата всё стерпит, поэтому схема была собрана и опробована.

Сразу выявились недостатки. Ток через транзистор сильно зависел от напряжения питания, что ни разу не напоминает генератор стабильного тока. Что там умудрился подбирать автор схемы, питая при этом прибор от аккумулятора, остаётся большой загадкой. По мере разряда аккумулятора «образцовый» ток будет уплывать и довольно заметно. Потом пришлось повозиться в «умощнителем» на выходе ОУ иначе схема неустойчиво работала при измерении транзисторов разной мощности. Потребовалось подобрать значение резистора, а потом я перешёл на более «классический» вариант умощнителя. А двухполярное (правильное) питание ОУ решило проблему с плавающим током.

В итоге схема приобрела вид:

Увеличение по клику

Но тут выявился ещё один недостаток – если вы перепутаете проводимость биполярного транзистора (включите на приборе «p-n-p», а подключите транзистор «n-p-n»), а при подборе из большого количества транзисторов вы точно рано или поздно забудете переключить прибор, то выходит из строя один из транзисторов «умощнителя» и придётся заниматься ремонтом прибора. Да и к чему нам сложности с двухполярным питанием, операционник, умощнитель и прочее?

Материалы для сборки солнечной батареи из транзисторов

Выбор в пользу транзисторов и диодов для монтажа солнечной панели оправдан наличием у них р-n перехода. У диода имеется один такой переход, а у транзистора – два: между базой, коллектором и эмиттером. Использовать такую радиодеталь при сборке солнечной батареи можно в случаях, если:

  • площадь перехода должна быть достаточно большой;
  • есть возможность открыть p-n переход для доступа солнечной энергии.

Первое условие полностью выполнимо для плоскостных транзисторов большой мощности. Чтобы не возникло сложностей с открытием перехода, стоит выбрать элементы наподобие кремниевого транзистора КТ801 (а) или германиевых транзисторов П210-П217. Для первого достаточно снять крышку корпуса, для вторых – разрезать корпус по линии АА и снять с детали полученные фрагменты.

Перед использованием транзисторов для сборки солнечной батареи необходимо проверить их работоспособность. Для этого потребуется обычный мультиметр. Следует переключить режим устройства на показания в несколько миллиампер, чтобы оно смогло распознать незначительный по величине заряд. Мультиметр включается между базой и коллектором или базой и эмиттером, а деталь располагается таким образом, чтобы переход был хорошо освещен. Если прибор покажет 1 мА или чуть меньше, транзистор рабочий. Переключив режим на измерение напряжения, следует произвести еще один замер. Если показание мультиметра составит несколько десятых вольта, деталь можно смело использовать, т.к. все условия для сборки рабочей солнечной панели выполнены.

Обратите внимание: выполняя тестовые замеры, транзисторы стоит сразу группировать в зависимости от полученных показаний – чуть больше или чуть меньше нормы. Близкие значения выходной силы тока и напряжения в элементах сделают готовую солнечную панель более надежной, исключая перегревание более «слабых» комплектующих

Чтобы увеличить выходной ток и рабочее напряжение, используют метод смешанного соединения элементов. Внутри групп выполняется параллельное соединение транзисторов с близкими выходными значениями, которые были отобраны на этапе тестирования. Группы соединяют между собой последовательно. Общий уровень выходной силы тока и напряжения равен сумме аналогичных параметров всех групп.

Оптимальным решением для сборки источника тока будет разработка монтажной платы на основе фольгированного стеклотекстолита. Ее можно поместить в подходящий по размеру корпус и закрыть оргстеклом. Нескольких десятков транзисторов достаточно, чтобы сгенерировать ток напряжением несколько вольт для питания маломощных устройств или подзарядки аккумуляторов.

Установка и подключение солнечной батареи к потребителям

В силу ряда причин самодельная солнечная панель является достаточно хрупким устройством, поэтому требует обустройства надёжного поддерживающего каркаса. Идеальным вариантом будет конструкция, которая позволит ориентировать источник бесплатной электроэнергии в обеих плоскостях, однако сложность такой системы чаще всего является весомым доводом в пользу простой наклонной системы. Она представляет собой подвижную раму, которую можно выставить под любым углом к светилу. Один из вариантов каркаса, сбитого из деревянного бруса, представлен ниже. Вы же можете использовать для его изготовления металлические уголки, трубы, шины и т. д. – всё, что есть под руками.

Чертёж каркаса солнечной батареи

Чтобы подключить солнечную батарею к аккумуляторам, понадобится контроллер заряда. Этот прибор будет следить за степенью заряда и разряда батарей, контролировать токоотдачу и выполнять переключение на сетевое питание при значительной просадке напряжения. Прибор необходимой мощности и требуемого функционала можно купить в тех же торговых точках, где продаются фотоэлементы. Что касается питания бытовых потребителей, то для этого потребуется трансформировать низковольтное напряжение в 220 В. С этим успешно справляется другое устройство — инвертор. Надо сказать, что отечественная промышленность выпускает надёжные приборы с хорошими ТТХ, поэтому преобразователь можно купить на месте — бонусом в этом случае будет «настоящая» гарантия.

Одной солнечной батареи для полноценного электроснабжения дома будет недостаточно — понадобятся еще и аккумуляторы, контроллер заряда и инвертор

Солнечная батарея из сд дисков

Для создания потребуется:

  • Специальный светодиод прямоугольной формы.
  • Компакт диск.
  • Специальная крышка блокирующая утечку солнечной энергии.
  • Болт.
  • Пару проводов.

Процесс создания

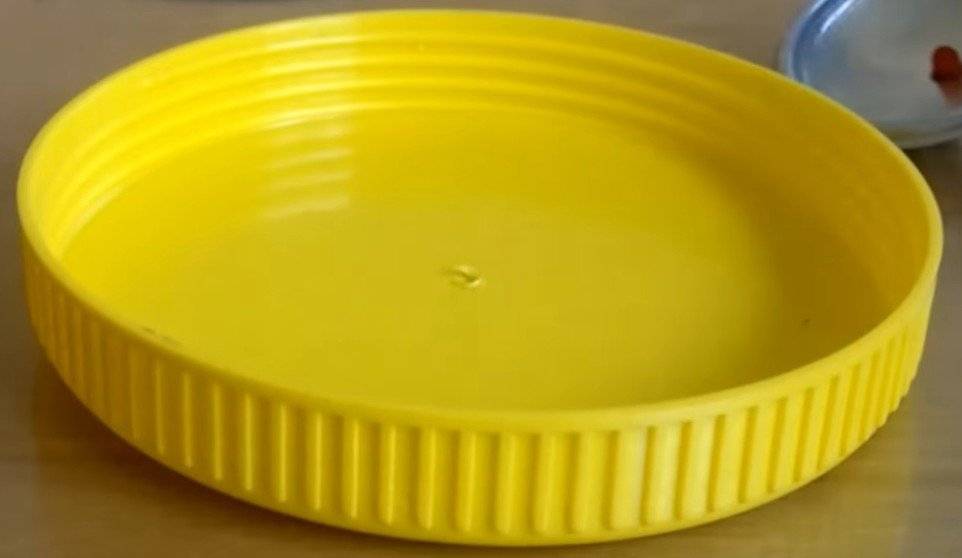

Первым делом выполняем работу с крышкой. В ней нужно проколоть отверстие. Это можно сделать аккуратно ножницами, гвоздем или шилом.

Далее вкручиваем шуруп в пробку.

После этого берем CD диск и кладем его на крышку. Затем все закручиваем.

В итоге у нас появилась готовая цельная конструкция усиливающая и концентрирующая солнечный свет.

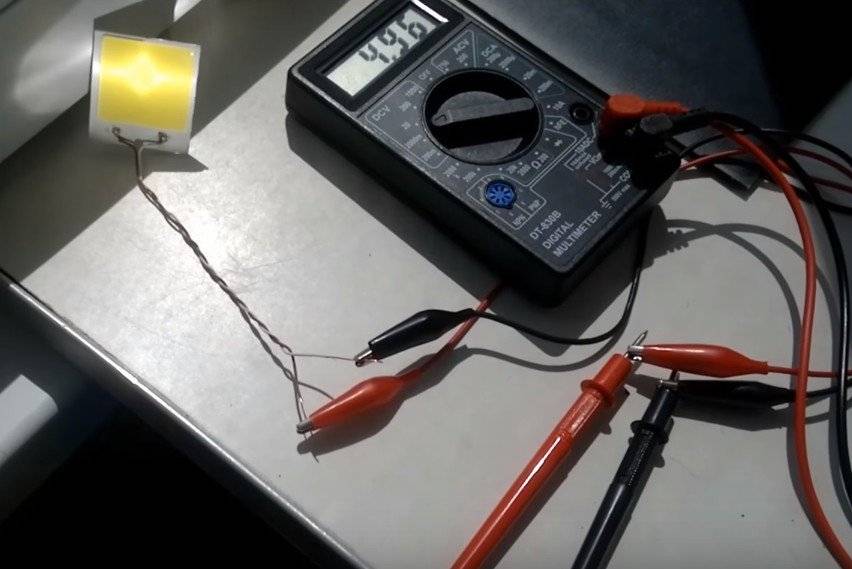

Теперь чтобы получить электричество перенаправляем луч солнца на светодиод. В итоге генерируется около 5 вольт энергии.

Таким образом если это запаковать в нехитрую конструкцию можно получать нужное количество электричества. Затраты при этом будут самые минимальные.

Преимущества

Трекер для солнечных панелей своими руками обладает несколькими очень весомыми преимуществами, которые стоят того, чтобы потратить время на его изготовление и установку.

Первое и наиболее важное преимущество – это то, что поворот солнечного элемента в течение всего дня может повысить КПД батареи примерно в половину. Достигается это за счет того, что максимально эффективная работа солнечных батарей достигается в период, когда лучи от светила падают перпендикулярно на фотоэлемент.
Второе преимущество устройства создается под влиянием первого. Из-за того, что батарея повышает свою эффективность и производит вполовину больше энергии, отпадает необходимость установки дополнительных стационарных батарей

К тому же сама поворотная батарея может обладать меньшим фотоэлементом, чем при стационарном способе. Все это экономит большие материальные средства.

Из-за того, что батарея повышает свою эффективность и производит вполовину больше энергии, отпадает необходимость установки дополнительных стационарных батарей. К тому же сама поворотная батарея может обладать меньшим фотоэлементом, чем при стационарном способе. Все это экономит большие материальные средства.
