Как сделать вертикальный ветрогенератор на 220В для дома своими руками

Как изготовить ветрогенератор с вертикальной осью вращения своими руками

Составные элементы:

Осевая мачта — это несущая конструкция в форме пирамиды, треноги или шеста высотой около пяти метров. На ней закрепляют лопасти и генератор.
Лопасти улавливают потоки ветра.
Статор вмещает в себя фазы из катушек.
Ротор — это подвижная часть ветряка.
Контроллер включает замедление ветрогенератора, когда тот развивает мощность, выше его базовых метрик.
Инвертор дает переменный ток.
Аккумулятор накапливает сгенерированную энергию.

Подготовка элементов

Чтобы сделать лопасти для вертикального ветрогенератора, понадобится качественный пластик и/или жесть. Например, лопастную конструкцию можно сделать из пластиковых труб, Тогда к каждой стороне трубы крепятся полукруглые жестяные фрагменты. Высота и радиус вращения должны достигать 70 см. Или же можно изготовить лопастную конструкцию из запчастей.

Для ротора нужны 2 ферритовых диска диаметром 32 см, 6 неодимовых магнитов и клей. Роторная система состоит из двух дисков. Схема каждого диска следующая: нужно так расположить магниты, чтобы их полярность чередовалась, угол между ними составлял 60 градусов, а диаметр размещения равнялся 16,5 см. После правильного размещения магниты заливаются клеем.

Для статора нужно сделать девять катушек с 60 витками медной проволоки диаметром 0,1 см. Чтобы сделать три фазы, катушки необходимо спаять между собой в следующем порядке:

Для первой фазы начало 1-ой катушки соединяем с концом 4-ой, а начало 4-ой с концом 7-ой;
Для второй фазы делаем то же самое, но начинаем со 2-ой катушки;
Для изготовления третьей фазы начинаем с 3-ей катушки.

Форму для катушек делают из фанеры и выкладывают стекловолокном. После размещения фаз их нужно залить клеем и оставить сохнуть на несколько дней.

Монтаж конструкции

Когда с изготовлением составных элементов покончено, можно приступать к их соединению между собой. Сначала нужно соединить ротор и статор:

В верхнем диске ротора сделайте отверстия для четырех шпилек.
В статоре сделайте отверстия для крепления к подставке.
Положите нижний диск ротора на подставку магнитами вверх.
На нижнем роторе разместите статор и уприте шпильки в алюминиевую пластину.
Накройте конструкцию вторым роторным диском (магниты расположены внизу).
При помощи вращения шпилек добейтесь равномерного сближения верхнего и нижнего роторных дисков, после этого шпильки и пластину аккуратно убирают.
Зафиксируйте генератор гайками.

Готовый генератор прикрутите к осевой мачте. После этого к генератору можно прикреплять лопастную конструкцию. Теперь ваш ветряк готов к установке! Для установки ветряка подготовьте армированный фундамент и зафиксируйте конструкцию растяжкой.

В последнюю очередь подключается электросеть в следующем порядке: энергия от генератора попадает на контроллер, затем собирается на аккумуляторе, а потом преобразуется в переменный ток при помощи инвертора.

Лопастники

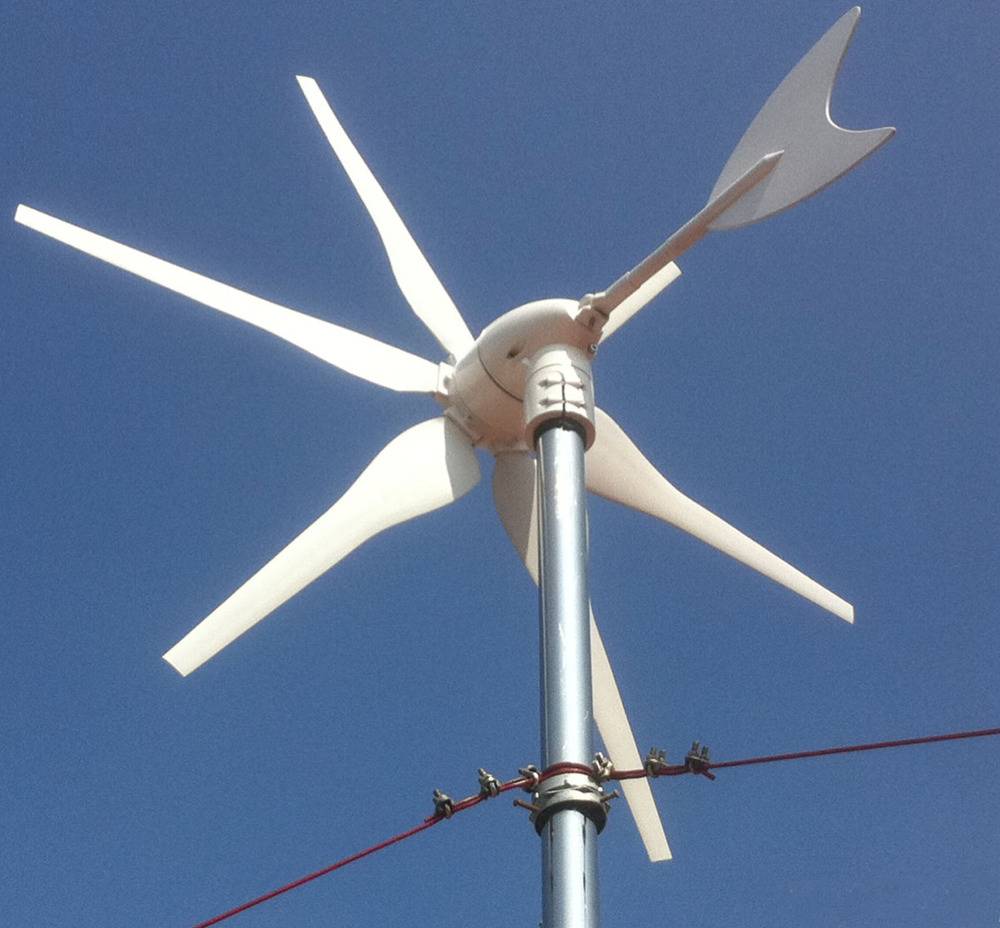

Ветряки с горизонтальной осью вращения более эффективны, так как энергия ветрового потока используется только на рабочих поверхностях, без контакта с тыльной стороной лопастей

При этом критически важно иметь устройство, автоматически устанавливающее направление ветра для ветряка. Обычный вариант — ветряк, свободно вращающийся вокруг вертикальной оси, и хвостовой стабилизатор, как у самолета

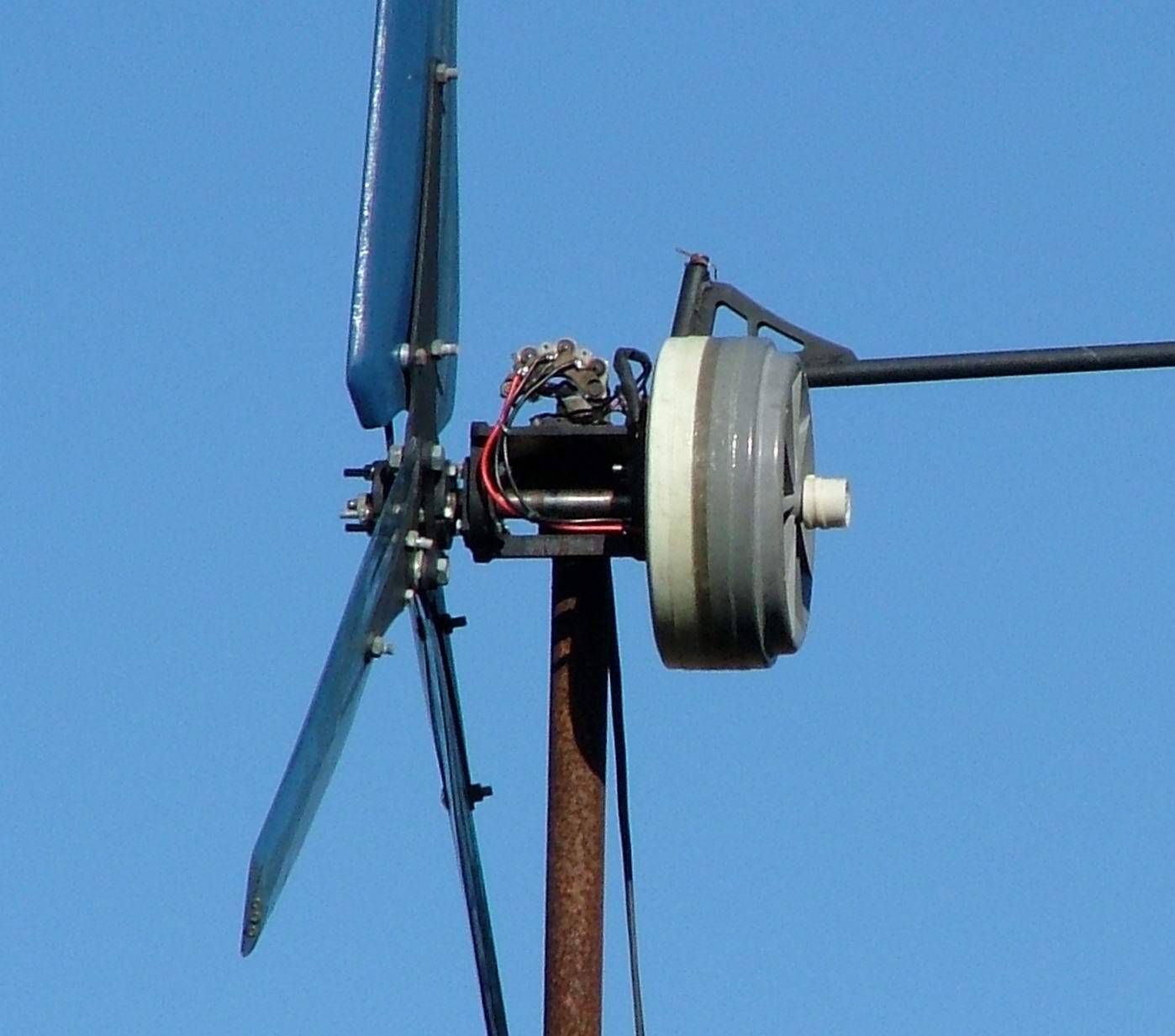

Генератор

Генератор — это устройство, преобразующее энергию вращения в электрический ток. Генератор ветряной турбины вместе с ротором является основным агрегатом, обслуживаемым всеми остальными элементами установки. Используются готовые чертежи, входящие в комплект поставки или приобретаемые отдельно, а также самодельные образцы, которые зачастую работают лучше заводских.

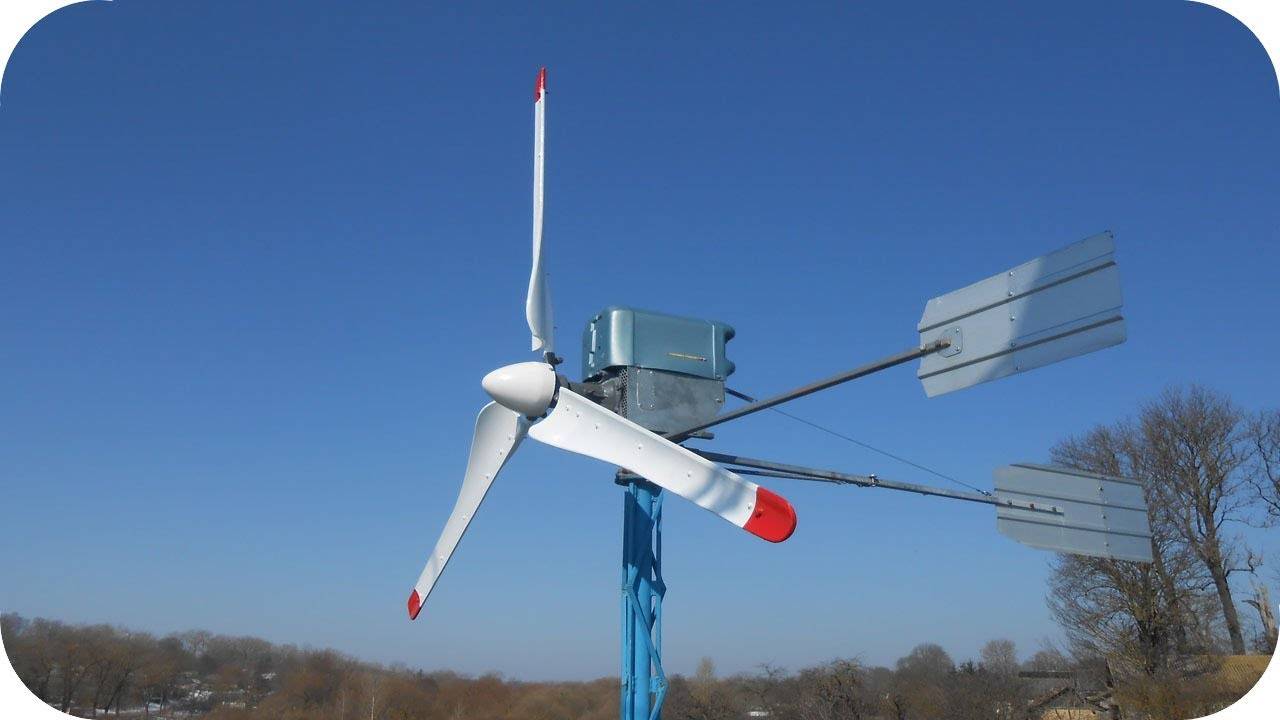

Аварийный флюгер

Так в среде специалистов принято называть устройство для снятия крыльчатки с чрезмерно сильного ветрового потока. Вращение, превышающее расчетную скорость, создает ток большей силы и напряжения, чем расчетный, и не требуется для оборудования.

Чтобы исключить такие ситуации, существуют тормозные устройства, одно из которых работает по принципу саморегулирования. Перпендикулярно направлению оси установлена специальная лопасть, жестко связанная с ротором.

Хвостовой стабилизатор крепится к несущему винту с помощью пружинного шарнира. Когда ветер достигает слишком высокой скорости, сила на тормозном лезвии превышает силу пружины, ротор уходит от ветра и перестает вращаться на слишком высокой скорости.

Токосъемник

Устройство для подачи или, в нашем случае, отвода электричества — коллектор — довольно капризный агрегат, требующий регулярного ухода, смазки, замены щеток и т.д. Необходимо иметь достаточно надежный и безопасный механизм опускания вала, иначе оборудование долго не прослужит.

Лопастной ветрогенератор + солнечная панель для электроснабжения дачи

Идея объединения солнечных батарей с ветряными генераторами возникла практически с первых дней появления этих конструкций. Их привлекает абсолютно бесплатная энергия ветра и солнца, для улавливания и трансформации которых требуется только оборудование. Оба комплекса вполне могут работать вместе, дополняя друг друга.

Источники

https://eco-kotly.ru/vertikalnyj-vetrogenerator-svoimi-rukami-posagovye-instrukcii-po-sborke/
https://Elektrik-a.su/elektrooborudovanie/generatory/vertikalnyj-vetrogenerator-1796
https://ElectrikBlog.ru/vetrogenerator-dlya-chastnogo-doma-svoimi-rukami/
https://oboiman.ru/ingeneer/vertikalnyj-vetrogenerator-svoimi-rukami-kak-sobrat-vetrak.html
https://remont-system.ru/alternativnaya-energiya/kak-sdelat-vertikalnyy-vetrogenerator-svoimi-rukami

Плюсы и минусы

К положительным свойствам ветровых генераторов с вертикальной осью вращения можно отнести:

Способность работать вне зависимости от направления ветра;
Продолжительные срок эксплуатации;
Удобство в обслуживании и эксплуатации;
Простота конструкции, позволяющая собрать из подручных материалов;
Способность выдерживать значительные внешние нагрузки.

К отрицательным свойствам относятся:

Металлоемкость конструкций и как следствие значительный вес;
Низкий КПД установок;
Высокий уровень шума.

Приведенные «плюсы» и «минусы» использования ветровых генераторов данного вида определяет выбор потенциальных потребителей «зеленой» энергетики, которых с каждым годом становится все больше и больше.

Вероятно, Вам также понравятся следующие материалы:

Спасибо, что дочитали до конца!

Не забывайте , в ДЗЕНе

Если статья Вам понравилась!

Делитесь с друзьями, оставляйте ваши комментарии

Следите за нами в твиттере:

Добавляйтесь в нашу группу в ВК:

ALTER220 Портал о альтернативную энергию

и предлагайте темы для обсуждений, вместе будет интереснее!!!

Проблемы создания мощных ветросиловых установок

Станция мощностью всего 2 кВт представляет собой установленную в массивный бетонный фундамент прочную ветростойкую конструкцию высотой от 8 метров с 3-х метровым металлическим ротором. Кроме основных затрат, для установки такого сооружения потребуются расходы на аренду строительной и подъемно-крановой техники.

Попытки собрать более мощный вертикальный ветрогенератор своими руками без должного опыта и основательной материальной базы чаще всего оборачиваются дополнительными затратами на доводку конструкции до рабочего состояния. Для бытового пользования, хотя бы на начальном этапе целесообразно сосредоточить усилия на создании ветрогенератора мощностью до 500 ватт.

Ротор Бирюкова

Изобретение Бирюкова появилось в 60-х годах прошлого века. Особенностью конструкции является устройство ротора, имеющего два «этажа» с разным строение лопастей. КПД ветряка, заявленный изобретателем, составляет 46 %, что для подобных устройств вертикального типа весьма привлекательно.

Ротор стартует как обычное устройство Савониуса, но при наборе скорости образуется воздушная подушка из завихрений, изменяющая профиль крыльчатки на более выгодный при данном режиме вращения. Усиление ветра способствует образованию вихревого кокона, который заставляет поток обтекать его словно монолитную преграду.

Вертикальный ветрогенератор своими руками

Используемые материалы и оборудование

Габариты турбины могут быть выбраны произвольно – чем больше, тем мощнее. В примере диаметр изделия – 60 см.

Для изготовления вертикальной турбины понадобится:

Труба Ø 60 см (желательно из нержавеющей стали – оцинковка, дюраль и т.д.).
Прочный пластик (два диска диаметром 60 см).
Уголочки для крепления лопастей (по 6 шт. на каждую) – 36 шт.
Для основы – ступица автомобильная.
Гайки, шайбы винты для крепления.

Оборудование и инструмент:

Лобзик.
Болгарка.
Дрель.
Отвёртка.
Ключи.
Перчатки, маска.

Для балансировки лопастей можно использовать небольшую металлическую пластину, магниты, а при небольшом дисбалансе можно просто просверлить отверстия.

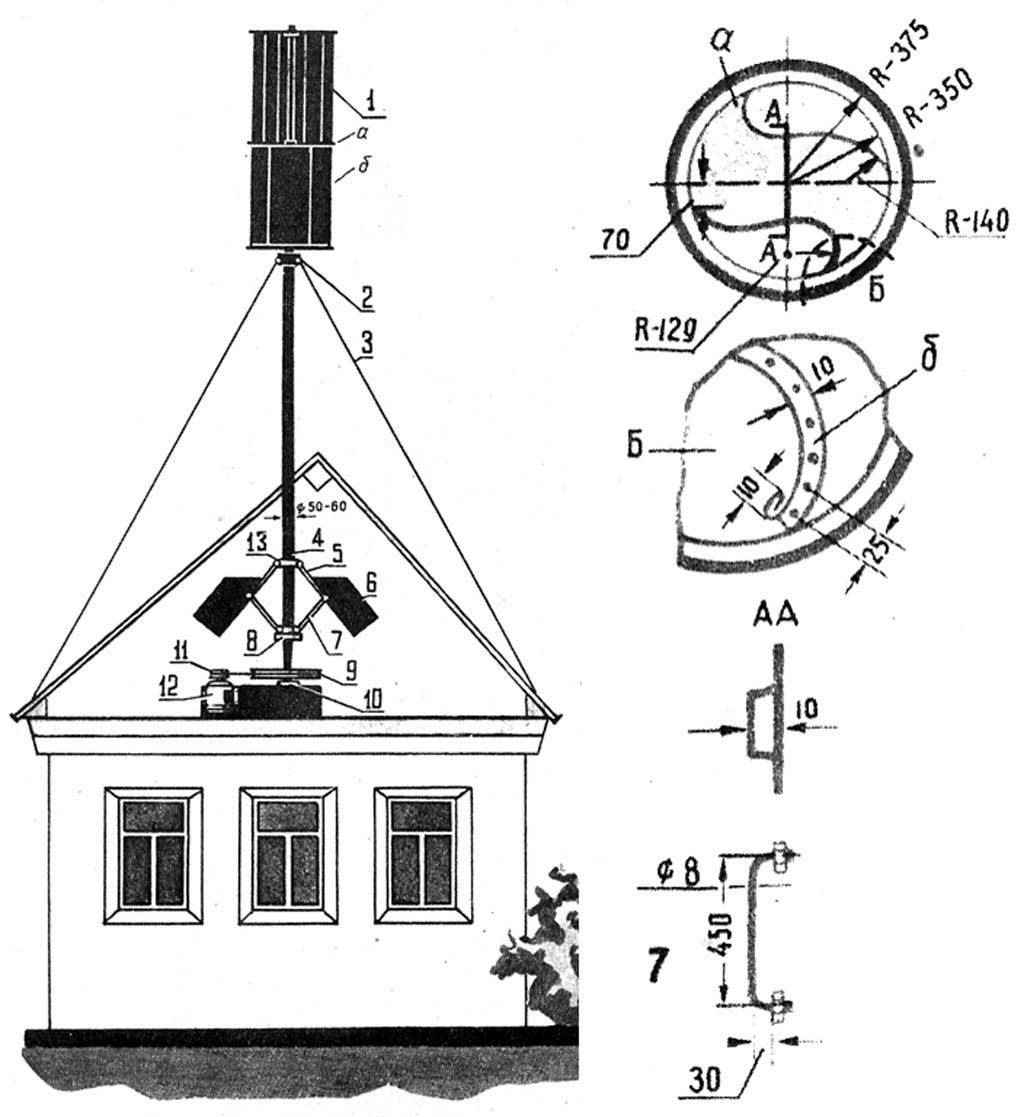

Чертеж устройства ветрогенератора

Изготовление вертикального ветряка

Металлическая труба разрезается вдоль так, чтобы получилось 6 одинаковых лопастей.
Из пластика вырезается две одинаковых окружности (диаметр 60 см). Это будет верхняя и нижняя опора турбины.
Чтобы немного облегчить конструкцию, можно вырезать в верхней опоре по центру круг Ø 30 см.
В зависимости от того, сколько на автомобильной ступице отверстий, размечаются по ним точно такие же отверстия для крепления в нижней пластиковой опоре. Просверливаются дрелью.
По шаблону нужно разметить расположение лопастей (два треугольника, образующих звезду). Отмечаются места крепления уголков. На двух опорах должно получиться идентично.
Лопасти обрезать лучше не по одной, а все сразу (используется болгарка).
Места креплений уголков нужно отметить и на лопастях. Затем просверлить отверстия.
При помощи уголков лопасти крепятся к кругам-основаниям болтами и гайками через шайбы.

Чем длиннее лопасти, тем мощнее будет агрегат, но тем труднее его будет отбалансировать, в сильный ветер конструкцию «разболтает».

Генератор своими руками

Для ветряка нужно подбирать самовозбуждающийся генератор на постоянных магнитах (такие использовались в тракторах Т-4, МТЗ, т-16, т-25).

Если поставить обычный автомобильный генератор, у них обмотка напряжения работает от аккумулятора, то есть: нет напряжения – нет возбуждения.

Значит, если установить автогенератор + аккумулятор, и долгое время будет слабый ветер, аккумулятор просто разрядится и когда ветер появится вновь, система не запустится.

Либо изготовить ветрогенератор на неодимовых магнитах своими руками. Выдавать такой агрегат будет при слабом ветре 1,5 кВт, максимально, при сильном ветре 3,5 кВт. Инструкция по шагам:

Делаются два металлических блина, диаметром по 50 см.

На них по периметру на супер-клей крепятся по 12 неодимовых магнитов на каждой (размером примерно 50 х 25 х 1,2 мм). Магниты чередуются: «север» – «юг».

Блины размещаются друг напротив друга, полюса тоже ориентируются «север» – «юг».

Между ними размещается самодельный статор. Это 9 катушек медной проволоки сечением 3 мм. По 70 витков в каждой. Между собой они соединяются по схеме «звезда» и заливаются полимерной смолой. Катушки наматываются в одну сторону. Для удобства начало и конец обмотки нужно пометить (например, изолентой разных цветов).

Самодельный генератор для ветряка из неодимовых магнитов

Толщина статора около 15 – 20 мм. При его изготовлении нужно предусмотреть выходы обмоток с катушек через болты с гайками. С них будет идти питание генератора.

Расстояние между статором и ротором – 2 мм.

Суть работы в том, что север и юг магнитов меняются местами, что заставляет электрический ток «бегать» через катушку.

Магниты роторов будут очень сильно притягиваться. Чтобы соединить детали плавно, нужно просверлить в них отверстия и нарезать резьбу для шпилек. Роторы сразу выравниваются относительно друг друга и, постепенно, при помощи ключей, опускается верхний на нижний. После всего временные шпильки убираются.

Этот генератор можно использовать как на вертикальную, так и на горизонтальную модель.

Процесс сборки

На мачте устанавливается кронштейн для крепления статора (он может быть трёх или шести лопастной).
Над ним закрепляется гайками ступица.
В ступице 4 шпильки. На них закручивается генератор.
Статор генератора соединяется с кронштейном, неподвижно закреплённым на мачте.
На вторую пластину ротора закрепляется лопастная турбина.
От статора провода клеммами подключаются на регулятор напряжения.

Мощные модели

Самостоятельное изготовление мощных моделей ветрогенераторов требует больших усилий и теоретической подготовки. Прежде всего, требуется создание мощного генератора, требующего расчетов, правильной сборки, использования качественных материалов. Кроме того, надо сделать ротор, действующий при слабых ветрах, но способный создавать достаточное усилие для генератора. Также потребуются соответствующие устройства обработки электротока, каркас, мачта и прочие элементы конструкции и электроники.

Ветрогенератор мощностью более 1 киловатта

Ветряки подобной мощности имеются в продаже. Покупка установки позволяет получить готовое устройство с заранее известными параметрами, изготовленное из соответствующих материалов. Цены на такое оборудование начинаются от 30000 руб, что доступно не каждому пользователю.

Кроме того, потребуется сопутствующая электроника, аккумуляторы и прочая аппаратура, что увеличит расходы примерно вдвое. Дороговизна установок является основной причиной распространения моделей ветряков, сделанных своими руками.

Вертикальный ветряк своими руками (5 квт)

Существует несколько вариантов изготовления устройство такой мощности:

роторная конструкция
цепочка парусных крыльчаток, установленных последовательно
использование аксиального генератора на неодимовых магнитах

Выбор наиболее удобного варианта зависит от степени подготовки и технической базы пользователя. Рекомендуются вертикальные конструкции, независимые от направления ветра и не нуждающиеся в установке на высокие мачты.

Наиболее удачно отвечают требованиям карусельные многолопастные конструкции на основе ротора Савониуса. Существуют и промышленные установки такого класса, приобретение которых ускорит решение вопроса и позволит получить профессионально изготовленный комплекс с гарантированными параметрами.

Другие возможные варианты

Для изготовления мини-ветрогенератора можно использовать любые электродвигатели от бытовых приборов. Можно приспособить двигатель от лентопротяжного механизма, от старой микроволновки (вентилятор), разные варианты щеточных конструкций. Все они имеют малую мощность и не смогут обеспечить сколько-нибудь серьезные устройства, но как пробные модели, созданные вместе с детьми и дающие опыт и понимание процесса, все эти варианты вполне подойдут.

На базе полученных знаний и навыком может быть создан более производительный ветрогенератор, способный обеспечивать потребности частного дома, перевести его в автономный режим электропитания.

Расчет мультипликатора

Генераторная установка имеет наклонную токоскоростную характеристику: с ростом оборотов ротора увеличивается максимальная отдаваемая им мощность. Следовательно, чтобы обеспечить наибольшую эффективность тихоходного ветрогенератора, нам понадобится мультипликатор с большим коэффициентом повышения.

Для самодельной конструкции наиболее оптимальное решение — это ременной мультипликатор: он прост в изготовлении и требует минимума станочных работ. Коэффициент повышения оборотов у него будет равен отношению диаметра ведущего шкива, связанного с осью винта, к диаметру ведомого шкива генератора. При необходимости передаточное число будет легко скорректировать заменой одного из шкивов.

При проектировании мультипликатора нужно учитывать как средние обороты лопастного узла, так и токоскоростную характеристику генератора. Если мы используем серийный автомобильный генератор, то ее без труда можно найти в Интернете, с самодельными же конструкциями, скорее всего, придется идти методом проб и ошибок.

Для примера возьмем распространенный тракторный генератор, о котором уже писали выше.

Взяв расчетную мощность нашей ветроустановки в 90 ватт, найдем точку на графике, соответствующую выходу генератора на эту мощность. При номинальном напряжении 14 В нам потребуется токоотдача не менее 6,5 А — согласно графику, это произойдет при оборотах чуть выше 1000 об/мин. Пусть винт нашей конструкции вращается ветром со скоростью 60 об/мин (ветер средней силы). Значит, нам потребуется как минимум двадцатикратное соотношение диаметров шкивов — для 70-миллиметрового шкива генератора шкив ветряка должен будет иметь диаметр почти полтора метра, что неприемлемо. Это недвусмысленно намекает, насколько мала эффективность ветрогенераторов такого типа — без сложного многоступенчатого редуктора, который сам по себе приведет к большим потерям мощности, вывести автомобильный генератор на рабочий режим практически невозможно.

Для сравнения, посмотрим на характеристики генераторов, используемых в ветрогенераторах промышленного изготовления. Например, генератор на постоянных магнитах ГВУ1000, по конструкции аналогичный описанной выше самоделке из автомобильного тормозного диска, всего при 200 оборотах в минуту выдает мощность в 1 киловатт. С другой стороны, обратной стороной является его значительные вес (34 кг) и цена (почти 70 тысяч рублей).

Типы вертикальных ветрогенераторов

Внешний вид и характеристики вертикальных ветрогенераторов во многом зависят от конструктивного устройства этих устройств. Давайте разберемся с основными.

Ортогональные системы

Технические характеристики ортогональной вертикальной ветряной турбины предполагают не очень высокую производительность при больших размерах по сравнению с устройствами с горизонтальной осью, однако независимость от направления ветра делает ее приоритетной.

Все лопасти удалены от центра вращения на определенное расстояние.
С таким устройством приводной механизм можно разместить на уровне земли, что значительно облегчает выполнение работ по техническому обслуживанию и ремонту.
В основе конструкции этих генераторов лежит центральная (вертикальная) ось вращения и несколько плоских лопастей, расположенных параллельно ей.

Ротор Дарье

Лопасти этого генератора полностью отличаются от предыдущих. Обычно это две-три полосы характерной изогнутой формы, не имеющие аэродинамического профиля. Они прикреплены к основанию и вершине центральной оси вращения.

Устройство способно развивать высокую скорость вращения.
Агрегат также можно разместить на основании.
Направление ветра также не имеет значения для турбины.

КПД такого ветрогенератора также не очень высок из-за тех же динамических нагрузок, которые все же ложатся на вращающиеся агрегаты. При этом запустить генератор может только порыв ветра достаточной силы — при равномерном увеличении потока пуска не будет.

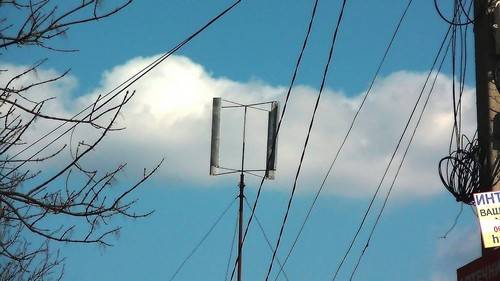

Ротор Савониуса

Эти агрегаты имеют полуцилиндрическую лопастную систему.

Мощность генераторов этого типа не превышает 5 кВт.
Из недостатков системы можно отметить большой расход металла и, как следствие, вес.
Система способна эффективно работать даже в условиях слабого ветра.
Они редко используются в качестве отдельных источников энергии, в основном используются для создания пускового момента в роторах Дарье.
КПД устройства также ниже, чем у генераторов на горизонтальной оси.
Эти генераторы отличаются от других моделей высоким пусковым моментом.

Многолопастные роторы с направляющей системой

Такая конструкция, по сути, мало чем отличается от классической ортогональной системы, за исключением того, что ротор состоит из двух рядов лопастей (внешнего и внутреннего).

Внутренний ряд вращается от воздушного потока, который отражается от внешнего под определенным углом.
Эффективность конструкции очень высока, что позволяет ей эффективно работать даже при небольших скоростях ветра.
Внешний ряд служит ориентиром. Поскольку он статичен, его задача — улавливать поток ветра, сжимать его и направлять внутрь. Таким образом, поток ветра фактически увеличился.
Специалисты считают эти генераторы наиболее эффективными, но слишком высокая цена делает эту категорию устройств менее доступной.

Ветрогенераторы с геликоидными роторами

Такие роторы еще называют установками Горлова. Действительно, мы снова сталкиваемся с модификацией ортогональной системы, однако лопасти используются не прямые, а закрученные по дуге.

Надежность таких роторов очень высока, однако ложку дегтя нам не бросить. Во время работы агрегата на небольшом расстоянии создаются достаточно громкие звуковые эффекты, в том числе звуковые волны.
Производство лопаток сложной формы довольно дорогое, поэтому стоимость готового агрегата достаточно высока.
Такая конструкция позволяет легко захватывать даже небольшие потоки воздуха и плавно вращаться, без рывков, что значительно снижает динамическую нагрузку, а вращающиеся основания и агрегаты работают долго и правильно.

Вертикально-осевые роторы

Лопасти такого генератора расположены вертикально, плавно изгибаются и чем-то напоминают крыло авиалайнера.

Конструкция очень эффективна и имеет довольно солидный срок службы.
Продукцию завода тоже нельзя отнести к самым дорогим, поэтому они пользуются большим спросом.
Эти установки быстро набирают скорость работы и практически не шумят, а значит, не мешают другим.

Разновидности генераторов

Прежде чем решить, как сделать ветрогенератор своими руками, рассмотрим особенности конструкции:

По расположению генератора устройство может быть горизонтальным или вертикальным

Классическая конструкция — ось вращения расположена параллельно земле, плоскость лопастей — перпендикулярно. Такая схема предусматривает свободное вращение вокруг вертикальной оси, для позиционирования «по ветру».Чтобы плоскость вращения всегда занимала эффективное положения перпендикулярно направлению ветра, требуется хвостовое оперение, которое работает по принципу флюгера. Принцип действия простой: ветер меняет направление, воздействует на хвостовую плоскость, ось вращения генератора всегда расположена вдоль движения потока воздуха. Единственная сложность — подключение силовых кабелей. Если корпус генератора совершит несколько оборотов вокруг вертикальной оси, провода намотаются на мачту, и оборвутся. Поэтому требуется установка ограничителя. Он не позволяет совершить полный оборот, но приводит к зависанию) корпуса в мертвых зонах.Промышленные образцы имеют электронный регулятор слежения за направлением, и поворачивает корпус с помощью встроенного электромотора.Решить проблему можно с помощью цилиндрического пропеллера, который принимает воздушный поток как поперек, так и вдоль оси вращения. Правда, эффективность зависит от угла атаки. Чем больше ветер отклоняется от угла 90°, тем ниже КПД.Но такую конструкцию трудно сделать своими руками, из-за сложностей в аэродинамике движителя.
Оптимальный вариант — вертикальные генераторы (то есть, ось вращения вала располагается перпендикулярно земле). При таком расположении аэродинамического движителя, вы вообще не зависите от направления ветра. Вращение одинаково эффективно, и зависит только от силы потока воздуха.Форма лопастей может быть самой разной, есть простор для инженерной мысли. Существует множество интересных аэродинамических проектов, разработанных научными учреждениями. Причем чертежи большинства их них представлены в свободном доступе. Причем конструкции, опубликованные в литературе технической направленности времен СССР, порой оказываются наиболее рациональными.Роторные винты имеют неоспоримое преимущество: вертикальный генератор закреплен статично, что упрощает электрическое подключение. Нет необходимости устанавливать ограничители вращения, как в горизонтальных схемах.

По номиналу генерируемого напряжения

Ветрогенераторы, изготовленные своими руками на 220 вольт, не требуют дополнительных преобразователей величины напряжения, и являются конструкциями прямого применения. Однако их работа зависит от силы ветра. Как минимум, необходим стабилизатор на выходе, выполняющий функцию регулятора при разных оборотах вала. При отсутствии ветра, система просто не работает.Преимущества неоспоримы: как правило, используется мощный электродвигатель, на который можно устанавливать винт, непосредственно закрепив его к валу ротора. Переделки минимальны по трудозатратам, такие моторы уже имеют удобный постамент, остается лишь изготовить опорную площадку.Электродвигатели можно найти с минимальными финансовыми затратами: от любой списанной электроустановки. Например, промышленного вентилятора. Подходят и моторы от бытовой техники: стиральные машины, пылесосы.
12 вольт (реже 24 вольта). Наиболее популярная конструкция — ветрогенератор своими руками из автомобильного генератора. Причем он демонтируется из автомобиля-донора в комплекте с преобразователем напряжения. Переделка схемы не требуется: на выходе мы получаем либо 14 вольт (в автомобиле таким напряжением заряжается аккумулятор), либо требуемые для питания вашей энергосистемы 12 вольт. Наличие шкива позволяет сконструировать ременную передачу с требуемым соотношением оборотов. Ответную часть также можно снять с автомобиля донора.При желании, лопасти крепятся непосредственно на вал.Такие ветрогенераторы можно использовать как для непосредственного подключения к потребителю, так и в автомобильном режиме, воспроизведя систему зарядки в комплекте с аккумулятором. Если для организации энергоснабжения требуется 12 вольт, питание берется напрямую с клемм аккумулятора. Для получения 220 вольт, используется преобразователь. Подходящий вариант — источник бесперебойного питания.Система работает следующим образом: если отбираемая мощность ниже, чем может обеспечить генератор — аккумуляторные батареи заряжаются. Если порог превышен — мощность генерируется от АКБ.

Запуск и оценка эффективности

Даже если ветрогенератор был изготовлен по всем правилам, ошибочный выбор места для размещения мачты может сыграть злую шутку с мастером. Элемент должен стоять вертикально. Генератор вместе с лопастями лучше разместить как можно выше — там, где «гуляют» сильные ветры. Поблизости не должно располагаться домов, любых крупных зданий, отдельно растущих деревьев. Всё это будет загораживать потоки воздуха. Если обнаружены какие-либо помехи, следует разместить генератор на определенном расстоянии от них.

После того как установка начнёт работать, следует подсоединить мультиметр к ветви генератора и проверить, имеется ли напряжение. Систему можно считать готовой к полноценной эксплуатации. После этого остается выяснить, какое напряжение поступит в жилище и каким образом это будет происходить.

Преимущества и принцип работы ветряков

Современный вертикальный генератор – один из вариантов альтернативной энергии для дома. Агрегат способен преобразовать порывы ветра в энергетический ресурс. Для корректной работы он не нуждается в дополнительных устройствах, определяющих направление ветра.

Ветряной генератор роторного типа очень легко изготовить своими руками. Конечно, полностью взять на себя обеспечение частного крупногабаритного коттеджа энергией он не сможет, но с освещением хозяйственных построек, садовых дорожек и придомовой территории справится на отлично

Прибор вертикального типа функционирует на низкой высоте. Для его обслуживания не нужны различные приспособления, обеспечивающие безопасное проведение высотных ремонтных и обслуживающих работ.

Минимум движущихся деталей делает ветряную установку более надежной и эксплуатационно устойчивой. Оптимальный профиль лопастей и оригинальной формы ротор обеспечивают агрегату высокий уровень КПД независимо от того, в каком направлении дует ветер в каждый отдельный момент.

Малые бытовые модели состоят из трех и более легких лопастей, моментально улавливают самый слабый порыв и начинают вращаться, как только сила ветра превышает 1,5 м/с. Благодаря этой способности их эффективность часто превышает КПД крупных установок, нуждающихся в более сильном ветре

Вертикальный генератор ветрового типа работает по принципу магнитной левитации. В процессе вращения турбин образуются импульсная и подъемная силы, а также сила фактического торможения. Первые две заставляют крутиться лопасти агрегата. Это действие активирует ротор и он создает магнитное поле, вырабатывающее электричество.

Ветряк, имеющий вертикальную ось вращения, по эффективности уступает своим горизонтальным аналогам. Зато не предъявляет претензий к территориальному расположению и полноценно работает практически в любом удобном для домовладельцев месте

Выводы и полезное видео по теме

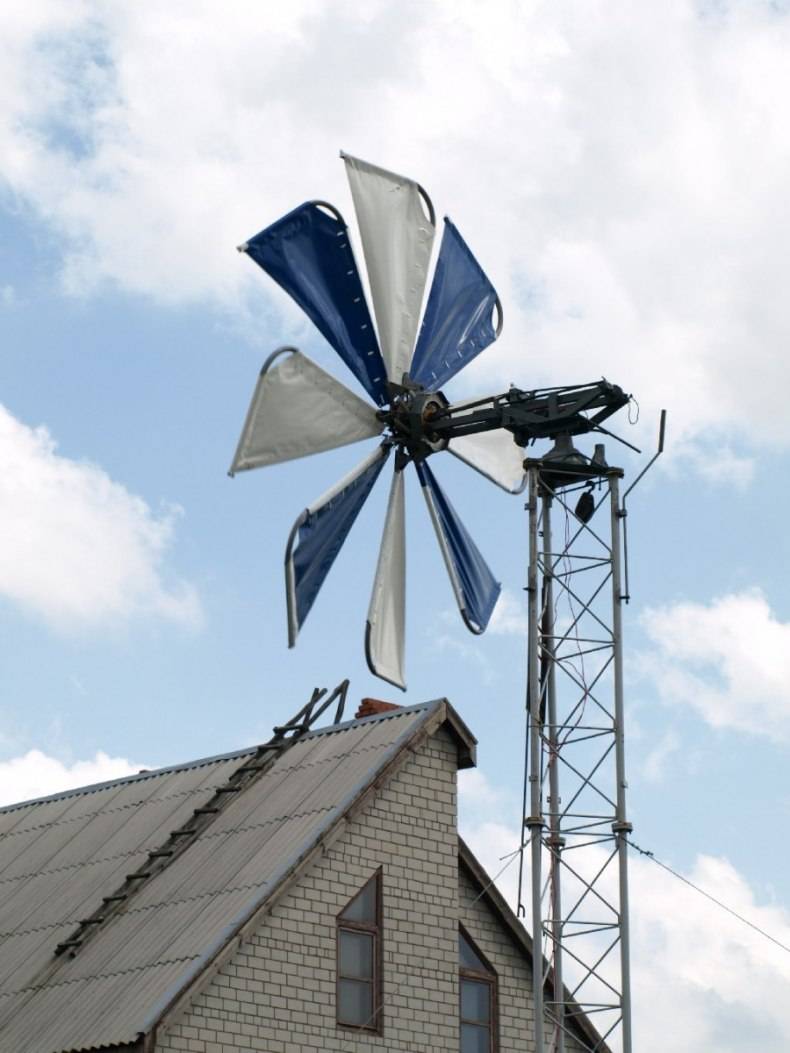

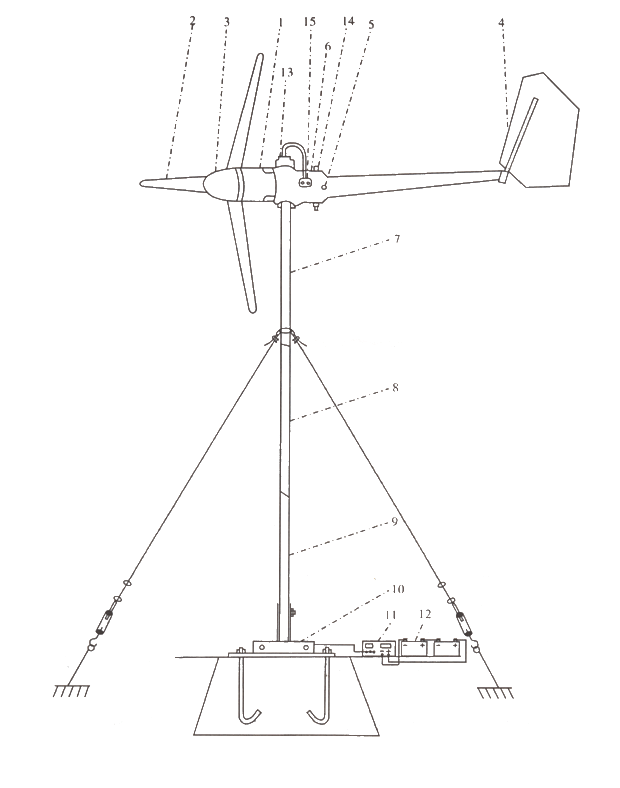

В этом видео приведен пример ВЭУ с горизонтальной осью вращения

Автор устройства подробно объясняет нюансы конструкции установки, сделанной своими руками, обращает внимание зрителей на ошибки, которые могут быть допущены в процессе самостоятельного изготовления ветрогенератора, даёт практические советы

Обратите внимание на то, что добраться до устройства, поднятого на приличную высоту, не так-то просто. Переустановить такое ВЭУ будет, скорее всего, проблематично

Поэтому складная конструкция мачты в этом случае будет совсем не лишней.

На этом видео представлен роторный ветряк с вертикальной осью вращения. Эта установка расположена невысоко, выполнена оригинально и отличается высокой чувствительностью: даже незначительный ветер приводит лопасти устройства в движение.

Если вы живете в местности, где ветра не считаются редким явлением, применение именно этого источника альтернативной энергии может стать для вас наиболее эффективным. Приведенные примеры самостоятельного изготовления ветряков доказывают, что сделать их своими руками не так уж сложно. Энергия ветра – общедоступный и возобновляемый ресурс, который можно и нужно использовать.

Как смастерить ветрогенератор своими руками: обзор технологии сборки 2-х различных конструкций
