Выгребная яма своими руками – обзор и сравнение вариантов конструкций

Обычная сточная яма своими руками

Простейшая сточная система делается так:

  • роется котлован глубиной до двух метров, шириной два метра и длиной до трех метров;
  • укладываются или фиксируются стенки земли;
  • вниз насыпается слой щебеня;
  • сверху устанавливается защитное перекрытие с крышкой.

Основные достоинства ямы без дна:

  • легкость эксплуатации;
  • небольшая стоимость конструкции и эксплуатации;
  • простое и быстрое строительство своими руками.

Недостатки ямы без дна:

  • уровень подземных вод обязан быть ниже уровня сточной системы;
  • не подходит для канализации большого количества канализационных вод;
  • экологически небезопасна;
  • возможно внеплановое наполнение из-за дождевых вод;
  • имеет неприятный запах.

Где расположить туалет на участке

При проектировании выгребной ямы для дачного туалета, следует тщательно подойти к вопросу выбора места под нее на садовом участке. Прежде всего проводят замеры в соответствии с требованиями СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения» (в частности, вас интересует таблица №1, далее мы будем приводить цифры на ее основе).

Выгребная яма должна располагаться на расстоянии не менее 8 м от собственного жилого дома и не менее 10 м — от соседних. От централизованного водопровода отступить нужно не менее 20 м, а от труб газоснабжения – не менее 5 м. Расстояние от забора с соседним участком должно составлять не менее 1 м, а от хозяйственных построек и плодовых деревьев – не менее 5 м.

Перед началом земляных работ составляется чертеж участка и соседних строений. Место под будущую яму выбирают, учитывая указанные выше нормативы, после чего выбранную точку со схемы отмечают на территории.

В некоторых случаях (когда участок находится рядом с открытым водоемом) размещение выгребной ямы следует согласовывать с Госсанэпиднадзором и органами природоохраны.

Также, перед тем как вырыть котлован, следует выяснить расположение грунтовых вод на участке

Особенно важно проводить это мероприятие, если планируется установка емкости с естественной фильтрацией отходов в почву. Нижняя часть такого колодца не должна пересекать уровень грунтовых вод

Строительство выгребной ямы без дна

Схема устройства выгребной ямы без дна.

Для семьи из 5 и более человек рекомендуется выбирать другой вариант обустройства канализационной системы. В данном случае целесообразно построить выгребную яму с дренажным основанием.

Принцип монтажа при этом сохраняется такой же, что и в случае с герметичным накопителем. Однако вместо прочного основания формируется слой сыпучих материалов: грунт, щебень. Технология строительства стен, их гидроизоляция используется та же.

Кирпичную кладку упрочняют песчано-цементной смесью, сверху конструкцию закрывают плитой, изолируют от контакта с водой.

Ж/Б кольца или кирпич – что выбрать?

Каждый из вариантов достаточно прост в выполнении, но и у бетонных колец, и у кирпичной кладки есть свои преимущества.

Выгребная яма из кирпича

  1. Прочность и практичность выгребной ямы из Ж/Б колец заметно выше.
  2. Кирпичная яма реже нуждается в ассенизационной очистке.
  3. Кольца выдерживают большую нагрузку, чем кирпичная кладка, пусть и выполненная «по-шахматному».

Выгребная яма из бетонных колец

В итоге отметим, что сооружение выгребной ямы на участке требует солидных капиталовложений, по крайней мере, если речь идет о действительно хорошей конструкции, для изготовления которой используются качественные материалы. Не стоит экономить на материалах, которые будут контактировать с влагой (не используйте в строительстве шлакоблоки или силикатный кирпич), ведь всем известно, что скупой платит далеко не единожды. Действуйте аккуратно, при необходимости просите помощи у друзей и знакомых, не спешите – и ассенизационная яма прослужит вам долгие годы.

Таблица. Водопотребления для частного дома. Выбор объема выгребной ямы

Водопотребители: индивидуальные или блоковые жилые домаУдельное среднесуточное (за год) хозяйственно-питьевое водопотребление в населенных пунктах на одного жителя, л/сут
с водопроводом и канализацией без ванн120
с водопроводом и канализацией без ванн, с газоснабжением150
с водопроводом, канализацией и ваннами с водонагревателями, работающими на твердом топливе180
с водопроводом, канализацией и ванной с газовыми или электрическими бойлерами190
с водопроводом, канализацией, с быстродействующими газовыми нагревателями (колонками) и несколькими ваннами250

Удачи в работе!

Выгребная яма из бетонных колец

Выгребная яма из кирпича

Как правильно соорудить выгребную яму

Обратная засыпка

Вначале выкопайте котлован

Устройство накопительного септика из бетонных колец

Обмазка выгребной ямы из бетонных колец мастикой

Установка колец

Комплект материалов для устройства выгребной ямы

Выгребная яма из бетонных колец

Уложенная арматура

Перекрытие залито бетоном

Укладка плиты перекрытия на выгребную яму

Пример перекрытия для выгребной ямы

Для выгребной ямы можно использовать бетонные кольца

Процесс кладки стен квадратной выгребной ямы

Процесс кладки стен круглой выгребной ямы

Пример выгребной ямы из кирпича

Чтобы не заливать бетонное дно, можно приобрести готовые ж/б кольца с дном

На фото видна траншея, в которую уже уложена канализационная труба

Рытье котлована лучше доверить экскаватору

Рытье котлована

Схема выгребной ямы

Накопительный септик

Выгребная яма с дном

Простая яма – это конструкция без дна, в которой жидкость поглощается землей

Как правильно сделать выгребную яму

Выгребная яма из кирпича

Советы специалистов

Собираясь строить выгребную яму, нужно правильно подобрать и место для строения, и материал для конструкции. Лучше всего использовать камень или кирпичи. По возможности стоит выбирать готовые емкости из пластика

Этот материал отличается долговечностью, герметичностью, что важно, если на участке глинистая почва

Внимание! Резервуар без дна обойдется дешевле, чем герметичные емкости заводского производства. Выгребная яма стандартного обустройства справится со своими функциями, если нет возможности подключиться к основной канализационной магистрали

Нужно правильно рассчитать параметры и месторасположение ямы, во время эксплуатации вовремя обслуживать ее

Выгребная яма стандартного обустройства справится со своими функциями, если нет возможности подключиться к основной канализационной магистрали. Нужно правильно рассчитать параметры и месторасположение ямы, во время эксплуатации вовремя обслуживать ее.

https://youtube.com/watch?v=sBWMxldOmaE

Соблюдение санитарных норм

Монтаж выгребной (расстояние от септика до дома указано здесь) позволит решить проблему комфортного проживания на даче.

Безопасный быт, хорошая экологическая обстановка на участке и вокруг возможны при соблюдении санитарных норм:

  1. в соответствии с СанПиН отстойник располагают на удалении 30 метров от источников воды и быть ниже их по уровню;
  2. нельзя использовать конструкцию без дна при суточном объеме стоков больше одного кубического метра. Необходимо соорудить подъездные пути. Глубина ямы не должна превышать трех метров;
  3. люк должен плотно закрываться, особенно, зимой. Крышку необходимо утеплить. Это позволит избежать замерзания отстойника.

Во время просмотра видео, вы узнаете, как самому составить схему канализации в частном доме.

Пластиковая бочка

Для отведения жидких бытовых отходов предусматривают пластиковые ёмкости. Приобретают бочку определённого объёма. Для перелива покупают 2 ёмкости. Для них выкапывают котлован, делают присыпку, укладывают утеплитель. Бочки укрепляют к стенкам котлована или к основанию якорями:

  • бочка объёмом 10 м3 стоит около 9 000. Она может служить накопителем. По мере её заполнения, нечистоты удаляют ассенизаторской машиной;
  • для перелива потребуется 2 ёмкости. Вторую бочку приобретают с дренажными отверстиями, чтобы из неё выходила вода в грунт;
  • если земляные работы взять на себя, то систему канализации из пластиковых бочек можно установить за 18 тыс. Ёмкости, которые уже были в употреблении, стоят дешевле.

Самой дешёвой сливной ямой будет конструкция из автомобильных покрышек или из оцинковки. Недорого стоит монолитное сооружение. Установка бетонных колец требует больших затрат, но канализация прослужит долго.

Перед строительством, рекомендуют провести анализ грунта. Дренажный колодец или переливную камеру располагают на песчанике. В противном случае вода не будет выходить в грунт. Камеру придётся постоянно освобождать от отходов.

Создание выгребной ямы для частного дома своими руками

Если вы занимаетесь обустройством собственного участка и дома, важно рассмотреть, как создаётся выгребная яма своими руками. Она представляет собой резервуар, куда поступают отходы

Существует несколько разновидностей, используются разные материалы

В бюджетных вариантах применяются давно использованные автомобильные покрышки. Используются и современные септики

Существует несколько разновидностей, используются разные материалы. В бюджетных вариантах применяются давно использованные автомобильные покрышки. Используются и современные септики.

Выбор зависит от бюджета, особенностей почвы периодичности проживания в доме. Гораздо проще, если вы проживаете в дачном доме только в тёплое время года. Если это круглогодичное постоянное жильё – необходимо правильно рассчитывать на большие нагрузки.

Варианты конструкции

Выгребная яма с бетонным дном

В зависимости от объема стоков и уровня грунтовых вод выбирают конструкцию выгребной ямы. Она может быть достаточно простой в исполнении и бюджетной по затратам как яма из кирпича без дна или капитальное строение с бетонированным основанием.

Котлован для выгребной ямы

Устройство негерметичной ямы позволяет редко пользоваться услугами ассенизаторов, так как большая часть стоков уходит после фильтрации в почву. Главным ограничением является объем используемой ежедневно воды, если ее количество превышает 1 м3, то такое устройство с ним не справится. Для устройства ямы необходимо выкопать котлован по рассчитанному размеру. Его дно засыпается дренажным слоем, состоящим из щебня различной фракции, битого кирпича и песка. Толщина основания делается не менее 20 см. Кладка стен ведется в шахматном порядке с промежутками между кирпичом, что способствует уходу жидкости. Для устройства ямы необязательно приобретать новый кирпич, можно воспользоваться б/у. Такие конструкции имеют непродолжительный срок эксплуатации, потому что быстро заиливаются и перестают впитывать жидкость, а после засыпаются землей. Вокруг кладки в котлован насыпается крупный щебень. По периметру ямы копается траншея под бетонный пояс для перекрытия. Боковыми сторонами опалубки станут кирпичная кладка и земляная стенка, этот промежуток заливается бетоном. Сверху можно накрывать выбранной плитой перекрытия.

Кладка стен

Капитальная яма с бетонным дном и гидроизоляцией стен. Строительство состоит из нескольких этапов. Основные трудозатраты приходятся на земляные работы. Приходится вырыть котлован нужного объема, для семьи из трех человек он составит как минимум 1,8 м3 (200 л в сутки × 3 × 3 = 1800 л). Форма ямы может быть круглой, квадратной или прямоугольной, ее выбор не влияет на эффективность. Конструкция нуждается в небольшом наклоне в сторону размещения люка. После готовности котлована его основание засыпается песком и трамбуется для устройства подушки. Далее выполняется заливание дна бетоном на высоту в 10 см. Кладка кирпича ведется в шахматном порядке на песчано-цементный раствор, она должна формироваться толщиной в 25 см.

Необходимо заранее предусмотреть отверстие для сливной трубы

Внутренняя поверхность штукатурится и покрывается слоями гидроизоляции. Вокруг готовой ямы выполняется глиняный замок.

Монтаж отстойника

Установка выгребной ямы проходит в несколько этапов:

  1. подготовка. На этом этапе осуществляют разметку территории и рытье котлована. Работа с грунтом трудоемка, поэтому для ускорения процесса используют экскаватор;
  2. монтаж. Заводская модель упрощает этап установки. Пластиковый резервуар опускается на предварительно насыпанную песчаную подушку. При использовании бетонных колец дно засыпают песком или цементной смесью. Для установки колец используют лебедку или подъемный кран. Создание кирпичного резервуара требует осуществлять кладку в шахматном порядке. Такой вариант повышает прочность стенок отстойника. Роль наружного перекрытия выполняет бетонная панель с люком. Люк необходим для проведения откачки, очистки дна и проведения профилактических работ. Стояк вентиляции не даст распространиться неприятным запахам;
  3. герметизация. Способность конструкции удерживать стоки является основой функционирования отстойников. Внешнюю гидроизоляцию изготавливают из жирной глины. Для внутренней изоляции. используется битум;
  4. прокладка коммуникаций. При невозможности проложить трубопровод ниже уровня промерзания проводят утепление магистрали (на какую глубину укладывают канализационную трубу, написано здесь). Необходимо соблюдать наклон ветки, ведущей от дома к отстойнику;
  5. засыпка отстойника и магистрали грунтом. Выбранная на первом этапе почва засыпается вокруг емкости и поверх канализационных труб. Участок разравнивается, проводят укладку предварительно снятого дерна.

Достоинства и недостатки кирпичных выгребных ям

Основным достоинством кирпичной выгребной ямы является простота её конструкции. Эта сливная емкость может быть круглой или квадратной формы. Глубина зависит от необходимого объема, стандартным значением является 2 метра. Земляные стенки укрепляются кирпичными блоками, в зависимости от того, яма закрытого или открытого типа; аналогично обустраивается дно.

Фото пример многокамерной выгребной ямы

От дома к емкости подводятся канализационные трубы. В местах их подключения от кирпичных стенок выводятся патрубки. Это позволяет обеспечить герметичное соединение отводов.

Достоинства выгребной ямы из кирпича:

  1. Высокая герметичность. На протяжении срока годности, слив эффективно защищает почву от проникновения в неё каловых масс или отравленных жидкостей;
  2. Устойчивость к агрессивным внешним факторам. Цемент и керамика прекрасно переносят агрессивное воздействие окружающей среды, им не страшны перепады температуры или давление земляных масс. В отличие от более эластичных, полимерных конструкций, кирпичные сооружения не нужно дополнительно утеплять или защищать металлическим кожухом;
  3. Простота обустройства. Для постройки такой сливной ямы не требуется никаких специальных знаний. Основные требования к глубине и толщине стенок приводятся в общедоступных нормативах. Для организации стыков используется стандартная цементная смесь из бетона М500;
  4. Доступная цена. Себестоимость сливной ямы из кирпича (при условии самостоятельной работы) на порядок ниже, чем обустройство резервуара из пластика или металлической бочки.

Но у кирпичного сливного сооружения есть и некоторые недостатки. В частности – это короткий срок службы. Цемент и керамические кирпичи под длительным воздействием высокой влажности и агрессивных соединений, разлагаются в течение 15 лет. После истечения этого срока, резервуар начнет пропускать стоки в грунт и подземные воды, что может их отравить.

Схема выгребной ямы

Кирпичная яма очень быстро заиливается. Многие мастера решают этот вопрос при помощи организации многокамерных сливов. В такой конструкции твердые отходы остаются в «черном» отсеке, а жидкость перетекает в «чистовой» отстойник. Это позволит значительно сэкономить на ассенизаторских услугах.

Видео по теме:

Монтаж готовых блоков

Самой простой в установке системой накопления и переработки стоков считается готовый комплекс, представленный в продаже в разборном виде. Отдельные элементы заводских септиков для сливной ямы в частном доме изготовляются точно по размеру, что позволяет осуществлять их сборку максимально оперативно. Единственным слабым местом данных систем является тот факт, что они обладают фиксированным объемом, заданным изготовителем. Как правило, параметры емкостей рассчитаны на среднестатистическое потребление. Для выбора оптимального варианта системы рекомендуется заранее произвести приблизительные расчеты нагрузки на септик.

Оборудование выгребных ям данного типа обычно не вызывает никаких затруднений:

  1. Выкопать котлован. Работа реализуется по стандартной для всех ям схеме. Дно оснащается подушкой из смеси бетона и щебенки.
  2. После заливки раствора делают паузу в работе, пока бетон полностью не застынет. Время от времени его обрызгивают водой.
  3. Тем временем в специализированном магазине можно выбрать подходящий по объему блок накопления и очистки стоков. Как правило, в его комплект входят септики, крышки и кольца.
  4. Сборку отдельных элементов необходимо проводить в строгом соответствии с инструкцией. В ней содержится схема монтажа и рекомендации по обустройству отдельных узлов. Так, для повышения герметичности стыковых участков подводной трубы и основной емкости рекомендуется использовать кислотостойкий герметик.
  5. Прежде, чем засыпать готовую конструкцию землей, ее рекомендуется протестировать. Для этого внутрь системы пускают техническую воду. По ходу процедуры необходимо проверить правильность угла укладки канализационной трубы и герметичность соединений. Если протечки не обнаружены, комплекс можно засыпать.

Особенности выгребных ям по видам

Выгребные ямы классифицируются по конструктивным особенностям, материалу изготовления, способу фильтрации и частоте использования. Однако независимо от этого они все выполняют одну и ту же функцию – сбор и временное хранение канализационных стоков.

Готовые изделия

Современные производители предлагают готовые накопительные септики различной конфигурации и объёма. Накапливаемые стоки могут откачиваться при помощи ассенизаторских машин, фильтроваться и использоваться для полива, а осадок – уничтожаться при помощи микроорганизмов. К преимуществам следует отнести лёгкость и быстроту монтажа, прочность, герметичность, долговечность и простоту откачки. Недостатком можно считать высокую стоимость отдельных моделей готовых септиков.

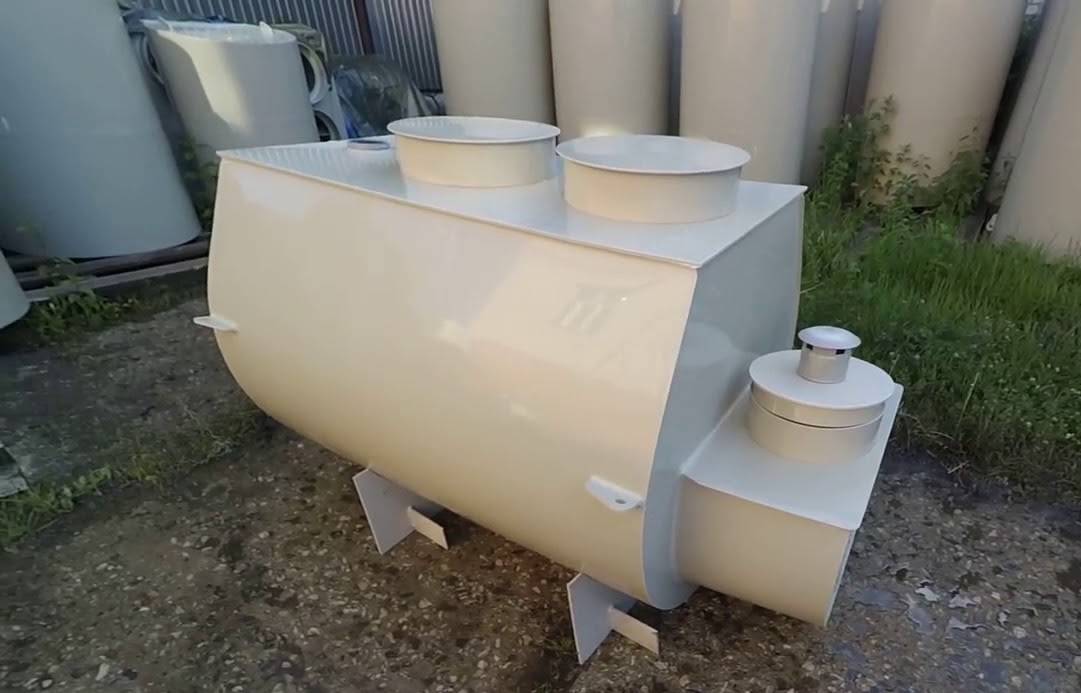

ФОТО: elbrus-house.ruСептик фабричного производства – минимум проблем при монтаже и эксплуатации

Конструкция без откачки

Выгребная, сливная или помойная яма без откачки может быть обустроена по разным технологиям, но это не предполагает полного отсутствия обслуживания септика. Эксплуатация подобного отстойника предполагает переработку сточных вод. Подобные конструкции, как правило, используются для сбора относительно чистых стоков из душа или бани и монтируются в основном на песчаных грунтах с хорошей пропускной способностью.

Преимущество выгребной ямы без откачки заключается в лёгкости её обустройства своими руками, низких затратах на материалы и обслуживание. К недостаткам относится большая вероятность загрязнения окружающей среды.

ФОТО: колодцы-м5.рфПодобная система практически не нуждается в откачке

Сооружения герметичного типа

Герметичные сливные ямы отличаются высокой безопасностью для окружающей среды, но нуждаются в частой откачке ёмкости. Они могут быть многокамерными, с очисткой стоков механическим способом. Как правило, герметичные септики создаются из бетона с обязательным армированием.

К преимуществам герметичной конструкции относят простоту конструкции, безопасность для окружающей среды и долговечность. Недостаток – частая откачка, которая ведет к дополнительным финансовым расходам.

ФОТО: iprowebber.ruГерметичный септик

Вариант из кирпича

Сливные ямы, стены которых обложены кирпичом, – самый распространённый вариант. Кладка может быть сплошной или в шахматном порядке, а вместо дна укладывается толстый дренажный слой из щебня. Подобная конструкция эффективна в сборе и переработке канализационных стоков. Она проста в самостоятельном возведении и отличается низкой себестоимостью.

ФОТО: dpkgroup.ruКирпичная сливная яма

Конструкция из бетонных колец

Конструкции из готовых бетонных колец быстро монтируются, долговечны и могут быть герметичны при условии бетонирования дна и тщательной заделки швов. Можно вместо дна сделать дренажный слой, а в стенках высверлить отверстия, чтобы обеспечить отток жидкости в грунт. Однако для их монтажа требуется задействование спецтехники. Выгребные ямы из бетонных колец можно возводить самостоятельно, а материал имеет относительно невысокую стоимость.

ФОТО: na-dache.proБетонные кольца – распространённый материал для возведения септиков

Как устроить поглощающую выгребную яму

Именно такой вид рассматриваемого устройства чаще всего выбирают дачники и жители загородных поселков – сделать просто, да и привлекать к работе специалистов не нужно. Этапы обустройства выгребной ямы очень простые:

  1. Выкапывается собственно яма. Нужно учитывать, что ее глубина должна быть не менее 2, 5 метров, а для получения лучшего эффекта лучше углубиться в землю как минимум на 3 метра. Ширина частной «канализации» выбирается в индивидуальном порядке.
  2. Стенки ямы выкладываются кирпичом или шлакоблоком. Стоит прислушаться к советам предков – кирпич (шлакоблок) нужно укладывать с некоторыми «прогалинами» — между рядами должны прослеживаться земляные пространства: это и будут места впитывания скопившейся жидкости.
  3. Сверху выливается бетонная плита, в которой обязательно оставляется отверстие для вентиляции и откачки – редко, но может появиться необходимость привлечения спецтехники для избавления от скопившихся отходов.

Если есть свободное пространство на загородном участке, то можно сделать выгребную яму с переливом – это позволит значительно реже привлекать к работе специальную технику для откачивания скопившихся сточных вод. А если грунт на участке песчаный или каменно-песчаный, то проблема откачки может и вовсе не возникать на продолжении многих лет даже при максимальном использовании выгребной ямы.

Более просто сделать выгребную яму из колец (бетонных). Для этого нужно соблюдать следующую поэтапность процесса:

  1. Копается котлован (по принципу шахтного) с расчетом: ширина больше на 80 см, чем диаметр бетонных колец.
  2. На дне шахтного колодца нужно сделать бетонную стяжку – строго по периметру, оставляя свободным пространство внутри предположительного расположения колец.
  3. Нижнее кольцо необходимо подготовить: по всей окружности делаются отверстия через каждые 10 см – они понадобятся для обеспечения вытекания жидкости при большом скоплении их в яме.
  4. На дно в серединное пространство предположительного расположения бетонных колец нужно насыпать «подушку» — она может быть из щебня и песка, битого кирпича, а высота «подушки» не должна превышать 1 метр. Перед засыпкой нужно провести гидроизоляцию – это предотвратит проникновение в выгребную яму из колец грунтовых вод.

Только после проведения вышеуказанных подготовительных работ можно в шахтный колодец опускать бетонные кольца. Вокруг них остается пространство – оно засыпается землей и плотно утрамбовывается. По правилам сверху необходимо уложить бетонную плиту или бетонную крышку с возможностью открывания, но в реальности все заканчивается наложением пластикового люка.

После установки бетонных колец необходимо обеспечить сток жидких отходов в оборудованную выгребную яму. Для этого прокапывают канаву, ведущую от дома к яме, глубиной не менее 2 метров. В нее прокладывается канализационная труба – она может быть чугунной, но лучше воспользоваться современными материалами: пластиковые канализационные трубы прослужат гораздо дольше, не пострадают от слишком низких температур и выдержат даже сильное механическое воздействие со стороны.

Обратите внимание на важные моменты:

  1. Бетонных колец в выгребной яме должно быть три штуки.
  2. Прежде чем укладывать кольца в подготовленную яму, нужно дождаться полного высыхания бетонной заливки дна – минимум 7 дней.
  3. Чтобы жидкие отходы лучше стекали в готовую яму, канализационную трубу нужно устанавливать с небольшим уклоном.
  4. Точка подключения трубы в яму должна находиться ниже уровня промерзания грунта.
