Сборка и установка душевой кабины с помощью крепежа

Инструкция: как установить душевую кабину

Все современные модели продаются в комплекте с расходниками. Сборка и установка душевой кабины, а также найти полное описание работ и поэтапную подсказку можно в прилагаемой инструкции. В ней производитель подробно рассказывает, как установить душевую кабину самостоятельно. Не нашли инструкцию, не переживайте, мы расскажем как провести все монтажные работы легко и просто. Вам потребуются следующие инструменты и комплектующие:

• отвертки разного вида;
• уровень строительный размером 50-70 см;
• строительный пистолет;
• дрель электрическая;
• герметик силиконовый, бесцветный;
• разводной ключ;
• гибкие шланги для воды;
• душевая лейка;
• дополнительные крепежные саморезы, шайбы, болты, гайки;
• пакля для уплотнения соединений или фум-лента.

Фото 2. Установка душевой кабины своими руками

Сборка и установка душевой кабины

Установка душевой кабины своими руками обычно производится в туалетной комнате на место ванны. Или на новое место в процессе ремонтных работ и перепланировки квартиры. Специального разрешения на монтаж душевой кабины своими руками вам не потребуется. Но, если вы решили оставить ванну и дополнительно установить кабинку, вам потребуется согласовать план в БТИ. Также согласовывать свои действия нужно, если вы запланировали провести переустройство ванной комнаты или совместить туалет и ванную. Перед началом работ разберитесь, как устроена кабина и какие основные элементы включает. Это поможет узнать, как правильно установить душевую своими руками.

Фото 3. Угловая душевая кабина

Поддон и без поддона

Отличия душа с поддоном и без такового только внешние — в последнем не видно бортов. Туда удобно заходить — пол и в боксе, и основной на одинаковом уровне. Но часто это причина травматизма: человек не видит преграды между сухим и мокрым полом, поскальзывается, падает.

Поддоны высотой до 10 см также опасны, за них часто цепляются ногами. Такие изделия промышленность не производит. Высота 12-15 см оптимальная: хорошо видны бортики, которые легко переступают дети, старики. При высоте 20-30 см изделие может служить ванной для ног. Высокие борта от 40 до 50 см дают возможность поставить сиденье и превратить поддон в ванну.

Вариант без поддона

В зоне размещения бесподдонного душа обеспечивают отток воды в канализацию. Для этого используют трап или каналы. Независимо от схемы отвода, пол в боксе делают с наклоном 3° в сторону решетки стока. Уклон выполняется в зависимости от размещения и типа слива:

• если трап по центру, делают уклон с 4 сторон;
• в углу — с 2;
• для канала рядом со стеной — уклон от противоположной;
• в углу — 2 наклонных плоскости.

Душ без поддона.

Пол исполняет роль поддона, это главный элемент душевой. Ошибки в монтаже имеют плохие последствия: протечки к соседям, подтопление собственного помещения или постепенное разрушение стен и перекрытия. Это следствие неправильно выполненной гидроизоляции. Рекомендуется установка в загородном доме, где нет угрозы затопления соседей.

Пол, он же поддон в душевой, состоит из таких слоев:

• черновой пол из бетонной стяжки;
• утеплитель из пенопласта толщиной 5 мм с отводами в канализацию;
• гидроизоляция;
• 4 см бетона;
• финишное покрытие из плитки.

Если пол в помывочной сооружается вместе с перекрытием для всего помещения, после застывания первого слоя бетона по периметру душа делают короб. Он разделит 2 зоны пола, которые затем выводятся на общий уровень.

Трап для стока

Трапы производят разными по конструкции: круглыми и линейными. Они приспособлены к специфическим стокам, в которых много волос. Ими быстро засоряются трубы. Чтобы этого не происходило, в трапе предусмотрен щелевой гидрозатвор. Он улавливает волосы, к другим бытовым стокам трап не приспособлен — забивается.

У круглых трапов сток нижний и боковой. Волосы в отводную трубу попадают редко. Их удаляют прочисткой тросом после снятия крышки. Можно не снимать, а воспользоваться вантузом. Чтобы установить круглый трап с боковым стоком, требуется пространство 120 мм от черновой стяжки до верхней.

У линейных трапов отвод только боковой. Чтобы установить, хватает 80 мм от пола вниз, для некоторых моделей — 60 мм. Волосы улавливает хуже, комки часто попадают в трубы. Прочистка трудная, трос не подходит. Пользуются ручным экстрактором.

С поддоном

Поддон своими руками.

Вариант с установкой готового эмалированного, из нержавейки или акрилового поддона — самый надежный. Металлические скользкие — на дно укладывают резиновый коврик. Акрил желтеет, зато теплый. Под них делают основание из кирпича или пеноблоков.

Продаются металлические изделия с подножками. Такие поддоны вставляют в постамент или обрамляют экраном. В последнем случае нет необходимости в трапе — устанавливают сифон для ванны, сток делают в стене. Акриловому поддону необходим трап.

Самодельные поддоны делают из кирпича или монолитного бетона, затем облицовывают плиткой. Если внизу есть соседи, требуется надежная гидроизоляция.

Как правильно устанавливать душевые уголки

Рекомендуется начинать с ремонтных работ в ванной комнате. Справиться с работой самостоятельно возможно, если произвести правильные расчёты и использовать корректные чертежи.

Главное при установке душевой кабины — делать всё аккуратно и быть крайне внимательным к фиксации деталей.

Установка и монтаж

• Начинается со сборки: поддон перевернуть нижней частью вверх и закрепить ножки, отрегулировать их необходимую длину. Это можно сделать и на позднем этапе, просто корректируя длину.

• Вмонтировать систему слива. Сифон устанавливается под днищем поддона. Для этого поддон ставят набок, с лицевой стороны фиксируют соединительную втулку, а на выступающий конец надевают сифон. Все стыки закрепляются герметиком.

• С помощью строительного уровня окончательно отрегулировать высоту ножек.
• Поддон фиксируется и обрабатывается герметиком.
• Отводная труба присоединяется к патрубку сифона.

Сборка стенок и прикрепление дверей

• Фиксируется каркас и вертикальные стойки.
• В выемки вставляются полотна и закрепляются резиновыми элементами.
• Стенки фиксируются саморезами.
• Двери закрепляются через специальные дырочки в верхней и нижней части. Вверху створка соединяется с роликами и выравнивается регуляторами. При помощи пружинок дверь устанавливается на нижние ролики.

Этапы работ

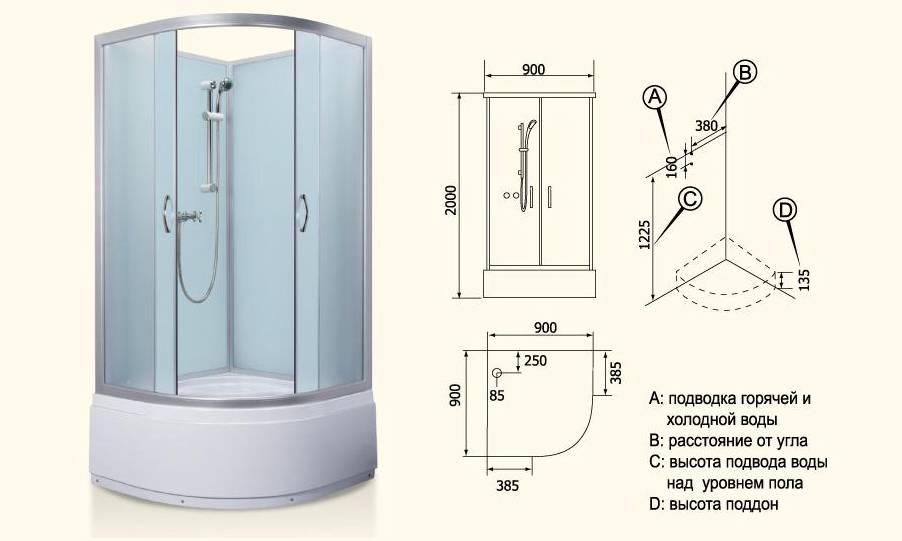

Монтаж кабины начинается с определения ее места нахождения в помещении ванной комнаты.

• Поддон должен располагаться таким образом, чтобы можно было без проблем организовать слив воды в канализацию. Это является основным требованием к размещению душевой кабины.
• Чаще всего производители рекомендуют установить поддон на специальные ножки, идущие в комплекте с душевой кабиной. Выставлять определенный их уровень нужно только после того, как поддон будет подсоединен к канализации.
• Если поддон душевой кабины не имеет ножек или подставок, необходимо сделать бетонную стяжку. На стяжку укладывается кафель и только потом, после его высыхания – устанавливается поддон.

• Если приобретается кабина с акриловым поддоном, необходимо организовать для него крестообразную металлическую опору, которая крепится с помощью саморезов. На концах опоры крепятся ножки; последняя, пятая, находится в центре конструкции.
• Самой сложной задачей станет организация водостока. Для этого понадобятся не только отдельно приобретенные трубы, но и герметик, чтобы предотвратить утечку воды в результате повреждения водостока. После соединения выходного отверстия поддона с канализацией, можно приступать к выставлению нужного уровня нижней части душевой кабины.

• После монтажа поддона, его регулировки и проверки горизонтального уровня, можно переходить к монтажу задних и боковых стенок душевой кабины, если они предусмотрены в приобретенной комплектации. Некоторые боковые элементы держатся на месте благодаря поддону и потолочному элементу, что совершенно не является достаточным условием для обеспечения жесткости всей конструкции.
• В зависимости от типа душевой кабины, боковые стены могут крепиться:
  • поддону и потолочному элементу;
  • непосредственно к стене ванной;
  • к потолку и полу.
• Если установка боковых панелей кабины производится непосредственно в поддон, нужно позаботиться о герметизации всех стыковочных швов. Если боковые панели содержат стеклянные вставки, нужно перед помещением элементов из стекла в пазы, наполнить последние герметиком. Это обеспечит плотную посадку стекла в боковую панель.
• Подача воды осуществляется с помощью монтажа гибких шлангов и установки смесителя в душевой кабине. Обычно монтаж производится после установки задней и боковых панелей, однако при нестандартных решениях смеситель может крепиться на стену ванной комнаты. После подведения воды необходимо крепко зафиксировать шланги с помощью специальных хомутов во избежание их повреждения или перекручивания.

Наиболее трудоемким этапом станет подведение электричества к душевой кабине

Согласно требованиям безопасности, оно должно производиться следующим образом:с помощью отдельного кабеля (медный, трехжильный, сечение около 2 мм);
с помощью подключения отдельного автомата (особенно это важно при установке кабины с такими дополнительными возможностями, как джакузи)

Если есть необходимость в розетке, ее нужно установить с внешней стороны кабины, выбрав для этого влагозащищенную модель.
После подведения электричества к душевой кабинке монтируется потолок. Все сварочные швы также необходимо обработать герметиком.
В последнюю очередь производится установка дверей

Если дверь распашная, она крепится на заранее подготовленные петли на боковой стене кабинки.

Способы организации слива в душевой кабинке

Несмотря на внешне почти одинаковый внешний вид — стены и пол в плитке, какие-то дверки, самодельные душевые кабинки имеют много вариантов внутреннего устройства. Выбрать действительно есть из чего.

Если смотреть снаружи, то большой разницы нет

Виды поддонов

Самый простой и надежный вариант сделать в душевой кабине непромокаемый пол — поставить готовый поддон. Его можно установить на кирпичи или сделать основание из пеноблоков. Под «готовым поддоном» подразумеваются два типа: акриловый и эмалированный. Акриловый легкий и нескользкий, но со временем желтеет. Эмалированный — неплох в эксплуатации, но в мокром состоянии скользкий: приходится класть резиновый коврик. Плюс акрилового еще в том, что он не такой холодный — по ощущениям.

Если оба варианта не походят, делают поддон из кирпича или монолитного бетона, который затем облицовывают плиткой — обычной, для пола, или мозаикой. Это капитальное решение, но сложное в реализации. Если решили делать поддон в душевой из плитки, а живете в многоквартирном доме, вам необходима будет очень хорошая многослойная гидроизоляция: чтобы не было проблем с соседями снизу и сбоку. Это не значит, что в частном доме душевая кабина своими руками делается без гидроизоляции. Просто если «накосячите» страдать будете сами.

Наполовину готовый душевой поддон из кирпича

Есть еще одни вариант — промежуточный. Варят из металла «корыто» подходящих размеров, хорошо его обрабатывают антикоррозионными материалами. Устанавливают на подиум из кирпича или пеноблоков (слив тоже нужен), если необходимо, обкладывают кирпичом снаружи, формируя бортик или ступеньку. Изнутри наклеивают мозаику.

Из этих вариантов обычно и выбирают. Есть еще устройство совсем без видимого поддона, да и слив можно сделать в стену, но тогда во всей ванной необходимо поднимать уровень пола и формовать наклон в сторону стока.

Размеры и форма: выбираем

Теперь о размерах душевых кабин и поддонов в частности:

• 70*70 см — это очень мало, нагнуться сложно даже стройному человеку, постоянно задеваешь стенки;
• 80*80 см — несколько лучше, но еще тесно;
• 90*90 см — можно считать оптимальным для человека средних размеров;
• 100 см и больше — это уже нормально себя чувствуешь, без особых проблем можно присесть.

Имеет смысл самодельную душевую кабину сделать прямоугольной

Если хотите комфорта — делайте как минимум, метровый зазор от стенки до стенки, если же размеры сильно ограничены, старайтесь все-таки оставить хоть 90 см. Одно замечание: квадрат — не самая лучшая форма для душа. Прямоугольник в этом плане более практичен. При «глубине» кабинки 80 см и ширине 100 см уже чувствуешь себя свободно. А если ширина 110-120 см — это уже полная свобода.

Организация слива

Далее необходимо выбрать как будет устроен слив. Устройств два: сифон и трап. Трап дороже, но он обычно меньше по высоте и более надежен. Его запаса прочности хватит на приличный срок и его можно залить в бетон, что обычно и делают.

Установка трапа

Сифон дешевле, но при устройстве поддона, вам придется предусмотреть возможность его замены. Просто замонолитить его — не самая хорошая идея, так как если возникнет вопрос с ремонтом, чтобы добраться до него вам придется работать перфоратором. Результаты вы представляете. Потому при использовании сифона, оставляйте ревизионный проход, который закрывается лючком или небольшой дверкой.

Душевая кабина своими руками: как сделать ревизионный люк

В любом случае слив должен быть обслуживаемым. Это значит, что верхнюю часть — сетку можно будет снять и прочистить трубу тросиком. А чтобы это было возможно, сливную трубу прокладывайте так, чтобы максимальный угол поворота к канализации был 45°, но лучше больше 30° не делать.

Теперь об уклонах. Чтобы вода в трубах не застаивалась, трубу от трапа к канализационному отводу укладывают с уклоном не менее 4-5%. Это значит, что на один метр длины перепад высот составляет 4-5 см. Примерно такой же скос должен иметь и пол: вода должна стекать к месту слива.

Сущность проблемы

Небольшая ванная комната, совмещенная с санузлом, и в наше время не считается большой редкостью. Это «наследство» советского времени резко снижает комфорт, а поставить стиральную машину просто негде. Даже развернуться в таком помещении сложно.

Душевая кабина

Возникает вопрос о том, нужна ли небольшая ванна сидячего типа. Если в таких условиях установить вместо ванны душевую кабину, то эта маленькая комната визуально расширится, а помывочный процесс будет значительно комфортнее.

В использовании душевых кабин для маленьких ванных комнат есть такие положительные стороны:

• создается возможность установки дополнительного оборудования (биде, стиральной машины);
• герметичность кабины не дает разбрызгиваться воде, что снижает увлажнение напольного покрытия;
• современные душевые кабины способны выполнять дополнительные функции, такие как гидромассаж, контрастный душ, ароматерапия;
• можно установить кабины с углубленным поддоном, которые вполне можно использовать в качестве детской ванночки;
• расход воды в душе меньше, чем при купании в ванне;
• стандартные конструкции исключают риск травмирования в результате проскальзывания босых ног;
• создается возможность оформления помещения в элегантном дизайне.

• отсутствие ванны предполагает ограничения в помывочной процедуре: в таких условиях невозможна горячая или лечебная ванна;
• при малом напоре воры в магистрали ограничиваются дополнительные функции душа;
• душевая кабина требует более тщательного, ежедневного ухода и очистки.

Установка душевой кабины зависит от привычек хозяев. Если человек не представляет жизни без лежания в ванне, то, конечно, он отдаст предпочтение ей даже в ущерб пространству. Однако современная мода имеет выраженную тенденцию к использованию душа.

Как правило, в небольшой городской квартире хозяева стараются установить душевую кабину, приобретенную в специализированном магазине с гарантиями производителя. Эти многофункциональные системы обеспечивают комфорт гигиенической процедуры и надлежащий дизайн. Однако стоимость таких конструкций даже в малогабаритном исполнении высока и не по карману многим владельцам хрущевок.

Достоинства и недостатки душевой кабинки

Пользователи охотно делятся позитивными впечатлениями, полученными в ходе эксплуатации покупного гидробокса:

Система не привязана жёстко к санузлу и может быть установлена в любом подходящем месте – лишь бы имелся доступ к инженерным коммуникациям.

Гидробокс – идеальное решение для квартир с незанятыми большими нишами, в одну из которых можно втиснуть современный душ.

Рынок предлагает множество вариантов кабинок (прямые, треугольные, полукруглые), среди которых всегда можно подобрать подходящий для конкретных условий монтажа.

Экономит площадь, занимая намного меньше места, чем ванна. Позволяет экономить воду.

Как собрать потолок своими руками.

Устройство крыши может включать такие элементы:

1.динамик,

2.тропический дождь,

3.вентилятор,

4.подсветку.

Подготовив все детали, можно начинать собирать:

1.Чтобы подключить светильник, выводят через нужное отверстие провод, вставляют лампу, крепко скрепляя стальными распорками.

2.Динамики устанавливают, применяя отвертку и шурупы, на две декоративные решетки.

3.с помощью гаек прикрепляют душ. С внешней стороны крыши проверяют симметричность крепления. Для корректировки душа, гайку ослабляют, затем вновь подтягивают.

Готовую крышу соединяют с каркасом из собранных панелей, для герметичности применяют герметик.

Установка направляющих для дверей

Далее сборка душевой кабины продолжается монтажом направляющих для дверей. Даже если кабина без боковых панелей, сначала необходимо собрать направляющий каркас для дверок, установить его на поддон, и потом уже размечать места установки крепежа.

Собрать каркас — это скрепить вместе боковые стойки и две округлых направляющих. Для придания жесткости конструкции можно установить неподвижные стеклянные боковины.

Почему нельзя сразу крепить стойки для дверей к стене? Потому что стены в ванной редко идеально ровные. Прикрепив так стойки, вы получите перекошенные дверки, которые будут плохо закрываться/открываться.

Чтобы понять всю разницу, можно разметить строго вертикально, как положено выставив боковые направляющие вертикально. Потом соберите несущий каркас, поставьте его на место и посмотрите, на имеющиеся отклонения. В 99% они имеются, причем значительные.

Одна из конструкция роликов для душевой кабины

При сборке каркаса душевой кабины разночтений быть не может. Есть две дуги, есть две стойки. Совмещаете пазы и отверстия, затягиваете винтами. Потом устанавливаете боковушки из стекла. Они фиксируются скобами-стопорами.

После этого не забудьте установить ролики для душевой кабины. Они могут иметь разную конструкцию, но, чаще всего, для их установки требуется снять боковые стопора с направляющих, загнать в профиль с двух сторон по два ролика, поставить стопора на место.

В некоторых моделях приходится не только ролики устанавливать, но и навешивать стекло, иначе не перенесешь. Но работать тогда лучше вдвоем. Одному сложно.

Поставив собранную раму на поддон и проверив, правильно ли она стала, отмечают маркером места установки крепежа. Сняв кабину, сверлят отверстия, устанавливают дюбеля.

Промазывают места примыкания каркаса к стенам герметиком. Нанести полосу надо щедро — лучше потом вытереть излишки. Затем ставят направляющие на место и прикручивают на болты. Оставшиеся щели повторно заполняют герметиком. Монтаж душевого уголка почти закончен: осталось навесить дверки и установить уплотнители.

Сборка душевой кабины: навешиваем двери

Если дверки не были установлены, их навешивают. Начинают сверху. В большинстве моделей в полотне двери есть отверстия: сверху и снизу. Это и есть места крепления роликов. В некоторых душевых кабинах отверстий по два, в некоторых по четыре. Их количество зависит от конструкции роликов.

Берут шуруп, на него надевают пластиковую прокладку (из комплекта). Вставив шуруп в отверстие, надевают вторую прокладку. Далее: внутри ролика есть резьба, в нее и нужно попасть шурупом, потом поддерживая снаружи ролик пальцами, внутри завернуть шуруп.

Такой акробатический элемент повторяется со всеми роликами. Только пока все шурупы не установлены, затягивать их не нужно. Только наживить, чтобы дверца держалась и не упала.

После того как дверцы навешены, затягивают все крепления. Остался последний момент: установка уплотнителей на двери. Они просто защелкиваются (надавливаете пальцем) на боковых кромках двух стыкующихся половинок двери. Таким же способом крепятся с другой стороны — на стойки у стен.

Подробности навешивания дверей душевой кабины в одной из моделей смотрите в видео.

Подключение к водоснабжению и электросистеме

Это заключительная часть работ, которая выполняется строго по инструкции. И в большинстве ситуаций её вообще лучше доверить профессионалу.

На этом этапе нужно собрать гибкие шланги и подсоединить их к горячей и холодной воде. Зачастую входы маркируются цветом: синим и красным соответственно.

Душевая не требует УЗО или другого специального оборудования, она не даёт большую нагрузку на общую систему. Однако если в вашем доме (и в многоквартирном, и в частном) часто происходят скачки напряжения, рекомендуем установить общую электрозащиту.

Этапы монтажа прямоугольной душевой кабины

1. Прямоугольная душевая позволяет не устанавливать сам поддон, а просто приподнять на пару миллиметров угол наклона пола, предварительно выдолбив в полу углубление для слива. В полу выдалбливаются шурфы, куда укладываются металлические трубы слива воды. Труба соединяется с воронкой слива и решёткой. Сверху трубы заливаются цементным раствором. Основание пола, углы и стены на высоте 15−20 см от пола нужно промазать гидроизолирующей мастикой, чтобы предотвратить протекание.
2. Стяжка выравнивается по маякам, ей придаётся уклон 2 градуса. Выжидается несколько дней до полного высыхания стяжки. Основание пола, углы и стены на высоте 15−20 см от пола нужно промазать гидроизолирующей мастикой, чтобы предотвратить протекание.
3. Далее на пол выкладывается плитка. Каждый шаг укладки контролируется уровнем, чтобы не нарушить угол слива. Затирка делается водостойким материалом.
4. В качестве стен душевой кабины можно использовать специальное закалённое стекло или пластик. Они могут помещаться как в металлический профиль, так и соединяться петлями. Стекло покрывается таким покрытием, которое предотвращает появление конденсата на стекле.
5. Душевая трубка и смеситель монтируются прямо в стену.
6. Дверь можно выбрать как распашную, так и гармошку или раздвижную. Обычно двери и стены продаются в комплекте.

В принципе монтаж прямоугольной кабины мало чем отличается от монтажа угловой кабины.

Плюсы

• Как уже было сказано выше, открытые душевые кабина в массе своей стоят значительно дешевле герметичных моделей. Поэтому, если бюджет не позволяет приобрести кабину-капсулу, стоит остановиться на данном варианте.
• Из-за низкой цены открытые душевые кабины имеют достаточно простую комплектацию. Это значит, что их установка требует значительно меньше времени, усилий и специальных знаний, чем монтаж герметичных душевых кабин.
• Минимальная высота душевых кабин имеющих крышу составляет 205 см. То есть, в помещениях, где высота потолка меньше этой цифры, установить закрытую душевую кабину невозможно. Между тем, довольно часто душевые кабины покупают для установки на даче или на мансардном этаже, где потолки бывают очень низкие или имеют уклон. Открытые душевые кабины, как правило, немного ниже, поэтому их без проблем можно разместить даже в ванной комнате с самым низким потолком.
• Еще одно преимущество связано с ростом пользователей душевой кабины. Высокие люди часто неуютно чувствуют себя в закрытых кабинах, где потолок находится всего в нескольких сантиметрах от головы. В этом случае душевая кабина станет прекрасным решением проблемы.

Интерьерная изюминка

Современная угловая кабина с поддоном 120х120 это довольно крупный элемент дизайна ванной комнаты. Душевой бокс 100х100 см с большими стеклянными стенками и дверцами является многофункциональным центром для водных процедур.

Поэтому дизайнеры серьезно относятся к разработке подобных конструкций (особенно шириной 80 см). Зачастую угловая кабина 120х80 это изделие дорогих, знаменитых брендов, что оказывает существенное влияние на ее стоимость.

Брендовые душевые кабины 80х80 могут быть украшены искусственными или натуральным камнями, позолотой, серебряными вставками и другими драгоценными и элитными материалами.

Есть возможность даже заказать кабину 120х120 или 90х90 по своему эскизу, с внешним видом и функциями не имеющих аналогов.
