Зачем и как устанавливать теплый пол на улице

Как обустроить электрические тёплые полы

Водяные полы — это, всё-таки, довольно сложный вариант монтажа. Не всегда оправдано делать упор на дешёвый монтаж и малые затраты при эксплуатации. Кроме того, водяной контур очень сложно подключить в квартире. Альтернативой в данном случае выступают электрические полы. Чтобы знать, как правильно сделать электрический теплый пол, нужно знать, какими они бывают. Условно их можно разделить на три категории:

  • нагревательные кабели;
  • обогревательные маты;
  • плёночные тёплые полы.

Если углубиться в систему, то нужно уточнить, что обогревательные маты являются теми же кабелями, только закреплёнными на гибкой сетке.

Теплый пол — аккумулятор тепла

Теплый пол нагревается в несколько раз дольше, чем радиаторы — прежде чем тепло начнет передаваться в помещение, должна нагреться бетонная плита, в которой размещены трубы с теплоносителем. Нагретая бетонная плита будет отдавать тепло спустя долгое время после перекрытия притока теплоносителя в систему.

Способность теплого пола быть аккумулятором тепла, замедлять процессы изменения температуры в помещении, оптимизирует и стабилизирует режим работы отопительного котла, особенно твердотопливного. Подробнее об этом

В то же время,  теплый пол сложнее адаптировать к быстро изменяющейся потребности в тепле при резком изменении температуры наружного воздуха. Это может приводить к перегреву помещений, то есть к ненужным потерям тепла. Или наоборот, к недогреву и снижению теплового комфорта.

Высокая тепловая инерционность также делает затруднительным периодическое снижение температуры на время отсутствия жильцов.

Пошаговое руководство

Для качественного выполнения процесса необходимо строго соблюдать правила устройства теплого пола по грунту:

  • Снимают верхний плодородный слой, убирают крупный мусор и камни. Выравнивают и утрамбовывают дно получившегося котлована. Это будет основа для укладываемых слоев, поэтому уровень лучше всего проверить с помощью нивелира.
  • Далее засыпают слой песка, причем для отсыпки подходит любой песок. Его необходимо хорошо утрамбовать и выровнять по уровню.
  • Следующим слоем в составе теплого пола с водяным отоплением является керамзит или щебень. Однако следует помнить, что щебень характеризуется меньшей теплопроводностью. Камни лучше брать небольшого или среднего размера. Уплотнять нужно долго, пока поверхность не станет почти монолитной.
  • Теперь пришла очередь предварительной стяжки, для изготовления которой можно воспользоваться двумя вариантами. В первом случае песок и щебень проливают жидким раствором из песка и цемента в соотношении 2:1. Во втором случае заливают черновую стяжку толщиной 5-7 см с укладкой армирующей сетки. Этот вариант считается более надежным, способным выдерживать существенные нагрузки.
  • После схватывания стяжки и застывания бетонного раствора переходят к укладке гидроизоляционного слоя. В большинстве случаев для этого используется полиэтиленовая пленка толщиной 200 микрон, уложенная в два слоя.
  • На гидроизоляцию укладывают плиты пенополистирола, места стыков обязательно проклеивают скотчем для предотвращения протекания раствора.
  • Сверху необходимо уложить металлизированную гидроизоляцию.
  • Затем приступают к монтажу системы «теплый пол». Устанавливают крепежные элементы, прокладывают кабель и нагревательные трубки.
  • Всю конструкцию теплого пола по грунту заливают армированной стяжкой теплого пола.

Перед тем, как сделать теплый пол в частном доме, нужно учесть все нюансы. Толщина каждого слоя определяется климатическими условиями региона, для более холодной местности требуются толстые слои пирога, для южных регионов пласты могут иметь толщину от 2 до 5 см. Тщательное уплотнение и выравнивание слоев является залогом более качественного и долговечного теплого пола. Для трамбовки слоев теплого пола по грунту своими руками можно использовать ручные приспособления, однако механизированный процесс позволяет добиться максимальной эффективности.

Достаточно важным моментом в схеме обустройства водяного теплого пола является гидроизоляция и теплоизоляция фундамента. Предполагается обработка гидроизоляционным материалом поверхности основания до начала всех работ. Кроме того по периметру рекомендуется уложить пенополистирольные плиты, которые станут препятствием на пути холодного воздуха внутрь.

Инфракрасный нагрев пола

Инфракрасные маты подойдут для лестниц на улице. Система делается на карбоновой основе в виде пленки – проходящий по ее стержням-проводникам ток позволяет обогревать поверхности.

Гибкость этого материала позволяет выполнять монтаж на ступеньках крыльца, но, как и в случае с греющим кабелем не стоит допускать наложения элементов друг на друга.

Если участки возле дома небольшие, на крыльце допускается делать термоматы, в основе которых есть защитный слой с отражателями. Их установка не требует демонтажа покрытия и декоративной отделки. Устройства инфракрасного типа можно фиксировать на самой поверхности.

Какие факторы влияют на монтажные схемы

Чем больше факторов принимается во внимание во время разработки монтажных схем, тем лучше теплые полы справляются со своим прямыми обязанностями, тем выше КПД, меньше затраты на содержание дома в отопительный период. Кроме того, повышается надежность и долговечность эксплуатации системы, а это очень важный показатель. Надо знать, что плановый или аварийный ремонт теплых полов с водяным теплоносителем требует много времени и финансовых средств, в сложных случаях ликвидация протечек может превышать сметную стоимость строительства новых полов

Надо знать, что плановый или аварийный ремонт теплых полов с водяным теплоносителем требует много времени и финансовых средств, в сложных случаях ликвидация протечек может превышать сметную стоимость строительства новых полов.

Эффективность обогрева помещения радиатором и теплым полом

Во время самостоятельного планирования монтажных схем следует иметь в виду несколько параметров.

Качество утепления конструктивных элементов помещений

Здесь надо обращать внимание не только на теплотехнические характеристики оснований и утеплителей пола, но и на величину тепловых потерь стен, окон и потолков. В зависимости от этих значений принимается решение о мощности контура, шаге между трубами, температуре теплоносителя на входе и выходе. Одновременно следует рассчитать, хватит ли мощности теплого пола для основного обогрева помещения или его можно применять лишь в качестве дополнительного

Решение принимается для каждой климатической зоны с учетом минимальных температур в зимний период времени и для каждой комнаты отдельно в зависимости от рекомендованных государственными санитарными организациями показателей микроклимата в них

Одновременно следует рассчитать, хватит ли мощности теплого пола для основного обогрева помещения или его можно применять лишь в качестве дополнительного. Решение принимается для каждой климатической зоны с учетом минимальных температур в зимний период времени и для каждой комнаты отдельно в зависимости от рекомендованных государственными санитарными организациями показателей микроклимата в них.

Геометрия и размеры помещений. У каждой комнаты есть свои зоны, решение о монтаже под ними отопительной системы принимается на месте. Оно зависит от характеристик и плана размещения мебели, типов финишных половых покрытий и т. д. Если для дополнительного обогрева шаг петель в пределах 20–30 см, то для основного он уменьшается до 10–15 см, а в комнате может использоваться только одна монтажная схема или комбинироваться два варианта.

Уровень размещения дверных проемов. Если дом строится по проекту, то в нем все размеры даны с привязкой к уровню размещения финишного напольного покрытия, это нулевая точка отсчета. Все, что выше пола, обозначается знаком плюс, а все, что ниже со знаком минус. Никаких проблем самостоятельно решать нет необходимости, требуется только в точности выполнять монтажные чертежи, они имеются в комплекте проекта. Расчет приходится делать, если работы ведутся без чертежей — в этих случаях перед началом монтажа надо согласовать высоту пирога пола с существующими дверными проемами в межкомнатных перегородках и фасадных стенах.

На основании предварительных расчетов выбирается мощность отопительного котла.

Осталось навести лоск

После монтажа структуры отопления без стяжки не потребуется делать много работы. Останется только расположить контрольные температурные датчики и настелить финишное покрытие. Ламинат не потребует дополнительной подготовки. Нужно расстелить подложку и собрать настил. Для плитки – придется поработать с клеевыми строительными смесями. Но и такая работа не отнимет много времени.

В квартирах на 1 этаже и в частных домах полы бывают не очень теплые, что доставляет жильцам дискомфорт, а утечка тепла через полы снижает весомость их кошельков. Как быстро и не дорого сделать пол теплее?

Так как вариантов конструкций много, однозначного ответа нет. Рассмотрим основные принципы как сделать полы теплее, а также технологии утепления для полов, которые применяются часто.

Сделать пол теплее быстро из дешевых материалов

Часто никто не хочет затевать долгих ремонтов. Но при этом есть большая необходимость сделать пол теплее.

Что бы быстро, чут-чуть подутеплить пол, нужно поверх имеющегося покрытия положить слой теплоизолятора, но упругого, по которому можно ходить. Речь идет только о войлоке толщиной до 2 см. Поверх войлока можно положить еще и ковролин толщиной до 0,5 см. Под ножки мебели нужно будет подкладывать дощечки, например из ламината, что бы она сильно не прогрузала.

Итого, можно быстро, одним махом, сделать полы немножко теплее. Но кардинально подобное утепление ситуацию с холодными полами не исправит. Почему?

Немного теории об утеплении полов

Значительная часть тепла из дома (квартиры на 1 этаже) уходит через полы, если они не утеплены. Это требует повышать мощность отопления, чтобы удержать температуру внутри помещения в норме. А сами полы становятся холодными, заставляют жильцов держать ноги повыше.

Изменить ситуацию и сделать полы теплее можно только с помощью утепления. Т.е. нужна преграда из утеплителя, которая бы значительно уменьшила бегство тепла через полы.

У полов над холодными подпольями и подвалами должно быть определенное сопротивление теплопередаче, которое регламентируется нормативом. Для южно-умеренной климатической зоны это значение составляет 3,7м2С/Вт (в то время как для стен только 2,8 м2С/Вт). Но когда ниже пола находится наружный воздух, — для перекрытий над проездами, или когда дом на сваях…. — требуется уже 4,2 м2С/Вт.

Чем севернее, тем большее сопротивление передаче тепла должно быть у полов — для северо-умеренной зоны — 5,5 и 6,2 (м2С/Вт) соответственно.

В основе экономическая выгода

Требования нормативов «выдуманы» исходя из экономической целесообразности. Меньшее тепловое сопротивление государство создавать не велит, потому что это в первую очередь не выгодно.

У обычных полов сопротивление движению тепловой энергии очень низкое — это или просто бетонная плита, или доска 40 мм. Поэтому для достижения требуемого теплового сопротивления понадобится значительная толщина утеплителя.

Чтобы сделать пол теплее в южно-средних регионах нужно применить 10 сантиметров пенопласта или 13 см минеральной ваты. А для северных — 15 и 20 см соответственно.

Системы электрического обогрева

Электрообогрев оптимально подходит для небольших участков, требующих постоянной очистки от снега и льда. К ним относятся ступеньки, крыльцо, тропинки от входа на участок до дверей дома. Особенно эффективно греется от электричества натуральный и искусственный камень — прогреваясь равномерно по всему объему, он долго сохраняет внутреннюю температуру. Монтаж системы не занимает много времени и является предельно простым.

Устройство антиобледенения может управляться автономно или в ручном режиме. Контроль происходит посредством терморегуляторов, которые фиксируют наличие лишней влаги и осадков, сопоставляя полученную информацию с показателями внешней температуры. После включения происходит оттаивание льда и снега, а образовавшаяся вода попадает в водосборник или, если ее объем небольшой, полностью испаряется.

Монтаж уличного обогрева лучше всего производить непосредственно во время обустройства территории двора. Первый шаг — расчеты мощности системы, протяженности, типа и сечения проводников. Оптимальной мощностью уличного обогрева считается показатель от 250 до 300 Вт/м 2 . В местностях с продолжительными снежными и морозными зимами мощность может быть увеличена до 350-400 Вт/м 2 .

Параметры 250-300 Вт/м 2 соответствуют линейной мощности проводника составляющей 28 Вт/м 2 . В соответствии с этими рекомендациями следует производить расчет общего потребления энергии.

Обогревающий кабель, являющийся главной рабочей частью теплого пола, может быть разных типов. Чаще всего применяют такие провода:

  • Резистивные. Основная составляющая часть — тонкая нихромовая проволока, находящаяся в полимерной оболочке и медной оплетке. Резистивный кабель обладает постоянным значением сопротивления, из чего вытекает его особенность — невозможность регулирования температуры. Нихромовая нить нагревается до определенной, максимальной для конкретного сечения температуры, после чего стабильно удерживает ее до отключения. Преимущества резистивного кабеля в том, что его можно легко изгибать в любом направлении. Недостатки — невозможность свободной порезки на нужные фрагменты, поэтому расчет длины следует производить особо тщательно.
  • Саморегулирующиеся. Такой тип кабеля отличается от предыдущего возможностью регулировки температуры нагрева и упрощенной укладкой — провод такого типа можно резать на произвольные фрагменты. Главное — правильно подключить каждый отрезок. Работает саморегулирующийся кабель посредством нагрева полимерной матрицы, которая находится в промежутке между парой медных проводов. Система хорошо защищена от внешнего воздействия жесткими полимерными оболочками, также имеется заземляющая оплетка.

Перед началом установки полов по грунту следует тщательно выровнять поверхность, на которой будет проходить монтаж. Залитая бетонная черновая стяжка проверяется на отсутствие неровностей. Если пропустить данный шаг, то провод ляжет криво, что повлечет за собой появление зон неравномерного прогрева. Различные производители систем электрического обогрева дают разные рекомендации по установке своей продукции, поэтому перед началом работы следует внимательно ознакомиться с информацией от изготовителя.

На идеально ровную поверхность укладывается обогревательный провод, при этом расстояние между его петлями следует сохранять стабильным — порядка 15-20 см. Поверх кабеля заливается слой бетонной стяжки толщиной до 5 см. Если слой будет слишком толстым, то устройство просто не сможет передать тепло на поверхность, что приведет к перерасходу электричества и быстрому выходу теплого пола из строя.

Перед началом заливки бетона провода закрепляют неподвижно металлической монтажной лентой. Во время работы рекомендуется составлять подробную схему участка с указанием мест перегибов кабеля, количества и взаиморасположения отдельных петель, точек подключения. В будущем это облегчит возможные ремонтные работы и позволит ограничиться демонтажем только части покрытия.

Черновая стяжка после полного застывания подготавливается к установке декоративного покрытия — тротуарной плитки, натурального или искусственного камня, брусчатки. Для этого на стяжку насыпают слой песка, выравнивают и утрамбовывают его. Затем на песок укладывают тротуарную плитку или камень, а швы затирают мелким кварцевым песком.

Можно ли смонтировать водяные теплые полы в квартире от центрального отопления?

Водяной теплый пол в жилом помещении обустраивается сейчас очень часто. Однако такая конструкция больше подходит для частных домов, где система отопления является обособленной (автономной). Но как же быть, если нужно сделать водяной теплый пол в квартире? Здесь требуется рассмотреть все нюансы процесса монтажа. К тому же в большинстве случаев установка подобной конструкции может привести к дестабилизации теплового и гидравлического баланса между соседними квартирами. Плюс ко всему, плохо продуманная система будет сразу же выявлена проверяющими органами. Мы расскажем подробнее о реализации правильной системы напольного обогрева в квартире.

Какие проблемы могут возникнуть?

Перед тем как сделать подогрев пола, запитанный от горячей батареи, необходимо рассмотреть те трудности, с которыми может столкнуться мастер:

  • Температурная разница воды в системе. Нужно учесть, что максимальные параметры нагрева теплого пола составляют 50 градусов, тогда как в системе отопления это значение составляет 70-90 градусов. Если подключить конструкцию напрямую, то оборудование может выйти из строя, а также можно повредить напольное покрытие.
  • Запрет на монтаж теплого пола в квартирах с централизованным отоплением. Если конструкцию обнаружит проверяющий орган, хозяин жилого помещения может быть наказан достаточно крупным штрафом.
  • Если для подключения отопления был использован элеватор, то для оборудования теплого пола можно использовать только медные трубы, а они достаточно сложные для монтажа и дорогостоящие.

Какая альтернатива существует?

Если сделать теплый пол в квартире, запитанный от центрального отопления нет никакой возможности, можно выбрать альтернативные пути обустройства подогрева пола. Например, электрическую конструкцию.

Она является достаточно простой для монтажа, сделать ее можно своими руками. Также электрический теплый пол практически не влияет на отопление других квартир. Хотя здесь уже нужно учитывать мощность электрической сети.

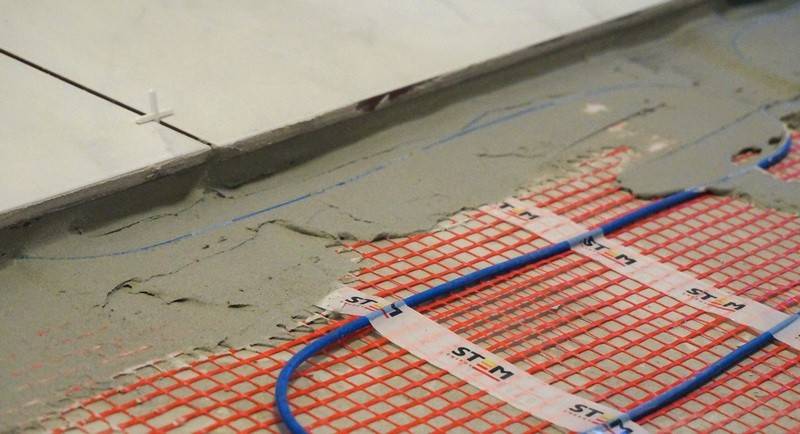

Электрический пол на основе нагревательных матов – лучшее решение для небольших площадей

Еще одним преимуществом альтернативного электрического обогрева пола является его полная законность. Современные терморегуляторы делают представленную конструкцию очень удобной для эксплуатации и позволяют снижать потребление электроэнергии. Включать такой обогрев можно даже летом, в отличие от водяной, которая работает только в отопительный период (если система подключена к батарее, если же подключение осуществлено к ГВС, то пользоваться водяными полами можно круглый год).

Если все-таки возникла потребность подключить теплый пол от центрального отопления, то нужно рассмотреть все возможные варианты монтажных схем такой конструкции, чтобы выбрать максимально подходящий в каждом индивидуальном случае. Существуют такие схемы подключения:

  1. Прямое подсоединение контура к горячей батарее. При этом используется самый примитивный маломощный насос. Этот способ считается самым дешевым и простым. Однако он наименее надежен. При использовании такого метода подсоединения конструкции нужно быть готовым к тому, что температура нагрева не будет регулироваться, а общая температура в стояке существенно снизится, что негативным образом скажется на соседях.

Самый простой и менее надежный способ подключения

Ручная регулировка с помощью балансировочного клапана

Схема с регулированием температуры с помощью трехходового клапана

Клапан К3 служит для регулировки температуры теплого пола с помощью обратки

Об одном из вариантов подключения очень подробно рассказывает один из народных умельцев:

Следует учесть, что монтировать водяной теплый пол от центрального отопления можно на любом основании. Чтобы облегчить этот процесс, на бетонной поверхности укладывается армирующая сетка, к которой крепятся трубы. Если основание сделано из дерева, то следует сделать специальные пазы на лагах. Именно так будет фиксироваться конструкция.

Заключение и выводы

Следует отметить, что теплый пол, запитанный от центрального отопления, можно сделать своими руками, однако при этом желательно соблюдать предварительно подготовленную схему. Учесть нужно и то, что установка альтернативных систем обогрева пола может обойтись дешевле, а также занять гораздо меньше времени.

Монтаж представленной конструкции требует знаний и практических навыков. Неправильно настроенная система может привести к неравномерному распределению тепла в нескольких квартирах сразу. У кого-то тепло вообще может пропасть. Поэтому лучше отдать предпочтение все-таки электрической системе подогрева.

Как устроен теплый пол для улицы?

Устройство системы с теплыми полами для улицы отличается от домашней. Внутри помещения поддерживается температура от 20 до 25 градусов тепла, а снаружи – от 5 градусов мороза до 10 градусов тепла.

Требования довольно невысоки, но при этом от системы отопления требуется большая мощность. Площадь для нагрева снаружи существенно больше, а утепления нет.

Теплый пол на улицу рекомендуется делать неподалеку от источника питания электроэнергией или от центрального отопительного котла. Система укладывается с разным покрытием:

  • бетонный пол;
  • плитка для тротуара;
  • асфальт;
  • керамогранитные плиты или крошка;
  • плиты из камня.

Личный опыт

Мы установили систему теплого пола под плитку на кухне и в ванной, когда делали ремонт. Систему теплого пола купили экранированную кабельную на сетчатых матах, плиточный клей – специальный для теплых полов. Маты укладывали только в тех местах, где нет мебели, перед укладкой плитки систему сфотографировали. Электронные терморегуляторы позволяли программировать температуру нагрева, а также выставлять время включения системы в зависимости от дня недели. Температуру мы выставили 27°С, время нагрева – по будням с 7:00 до 9:00 утра и с 18:00 до 01:00, по выходным с 09:00 до 01:00. При первом включении пол набирал нужную температуру в течение 8 часов (ему нужно было прогреть слой стяжки и холодную толстую напольную плитку). Достигнув необходимой температуры, пол уже не остывал полностью: в те моменты, когда он был выключен, температура плитки была чуть ниже комнатной, а когда работал – плитка была приятно теплой. Первый год система отлично проработала в течение всего холодного сезона.

С началом следующего сезона пол на кухне не включился. Обратившись в специализированный магазин, где была приобретена система, мы вызвали мастера со специальным устройством, которое может проверить целостность всех кабелей, не вскрывая плитку. Ориентируясь на наши фотографии со схемой укладки, мастер быстро просканировал пол и обнаружил место разрыва цепи (разрыв произошел в соединительной муфте между матами). Для ремонта системы пришлось выломать 2 напольные плитки размером 40х40 см. Обычно достаточно снять одну плитку, но у нас разрыв располагался на стыке плиток. На место демонтированных плиток мы самостоятельно и очень аккуратно установили 2 новые плитки — визуально место ремонта совершенно незаметно.

После этого пол отлично проработал еще 2 года, пока у нас в ванной не случился небольшой потоп, во время которого плитка хорошо намокла, из-за чего пол снова перестал работать. Тот же мастер обнаружил, что на этот раз из-за попадания влаги вышел из строя термодатчик, вмонтированный в специальную гофрированную трубу на краю стяжки. Датчик заменили, и теплый пол продолжает дарить нам тепло и комфорт в холодное время года.

Основываясь на собственном опыте, я очень рекомендую установить систему теплого пола: с ней действительно намного приятнее и комфортнее жить в холодное время года. Например, когда система центрального отопления не работает или не справляется с морозами, теплые полы становятся настоящим спасением: мы забыли, что значит мерзнуть дома – теплый пол на кухне и ванной прогревает воздух во всей небольшой квартире. Конечно же, теплый пол увеличивает счета за электроэнергию, но не настолько, чтобы отказаться от такого комфорта! Главный совет – укладывать полы строго по инструкции, фотографировать схему укладки и иметь запас материалов для локального ремонта напольного покрытия в случае поломки системы.

Фото: stroisovety.org, stroysvoimirukami.ru, i-bud.ru

теплый пол

Виды напольных покрытий

Наиболее популярным финишным покрытием для теплого пола является кафельная плитка. Она обеспечивает качественную теплопроводность и с легкостью переносит существенные перепады температур. Кроме того, поверхность плитки воспринимается человеческим телом как холодная, поэтому обогрев пола в таких помещениях как ванная или санузел существенно увеличивает комфорт. Аналогичными свойствами обладают и другие материалы из искусственного и натурального камня: керамогранит, мрамор, природный гранит, базальт.

Чаще всего эти напольные покрытия применяются для отделки полов в ванной, на кухне, в прихожей, в санузле. Естественно, при монтаже теплого пола в этих комнатах следует в точности соблюдать правила установки системы отопления. Так, теплые полы не стоит укладывать под массивную мебель, поскольку это не только бессмысленно, ведь данная площадь не несет никакой полезной нагрузки в помещении. Но при этом еще существует вероятность, что нагревательные элементы электрической системы выйдут из строя из-за перегрева.

С осторожностью следует использовать деревянные и ковровые напольные покрытия. К ним можно отнести паркет, массивную доску, ковролин, натуральные и искусственные ковры

Эти материалы достаточно плохо проводят тепло, поэтому не нуждаются в подогреве. При этом сами могут стать причиной перегрева для вашего теплого пола. К тому же использование в совокупности с деревянными полами высоких температур нагрева может привести к рассыханию древесины или выделению вредных веществ пропитки из покрытия в окружающий воздух.

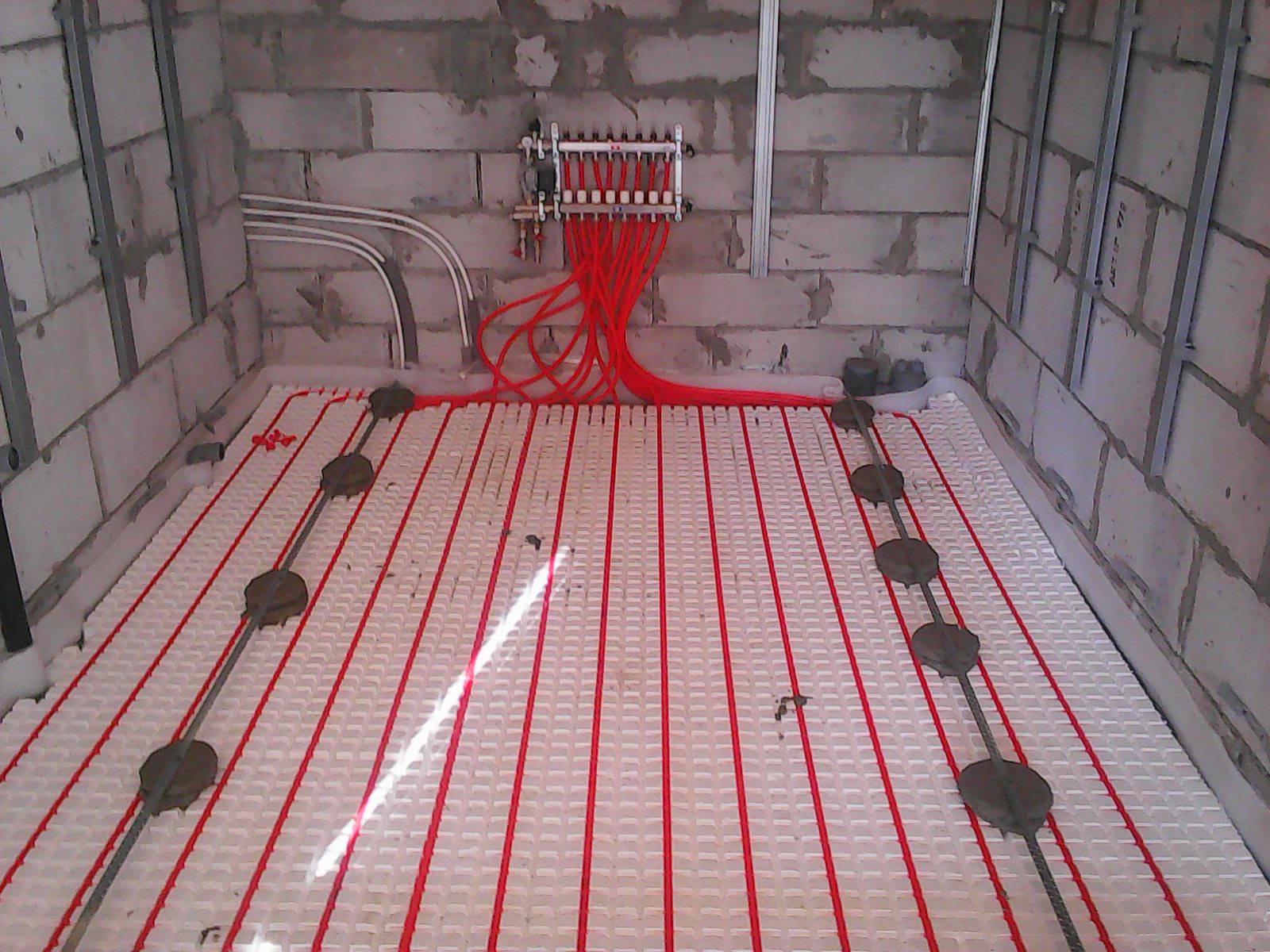

Подготовка основания для водяного теплого пола

Подготовка основания перед монтажом водяного пола — важный этап при обустройстве системы отопления, от него зависит уровень эффективности обогрева. Черновая основа должна быть прочная и ровная, хорошо изолирована, чтобы тепловая энергия не уходило вниз.

После составления проекта, поверхность очищается от мусора, и проверяется на ровность. Идеально ровная поверхность не нужна, главное чтоб не было больших перепадов, так как если трубы будут лежать не ровно, то и прогрев будет неравномерный.

Если в качестве утеплителя используются пенополистирольные плиты с  бобышками, то они будут служить фиксаторами для труб.

Простой расчёт мощности для выбора кабеля теплого пола

Проектная мощность кабельного ТП зависит, в первую очередь, от интенсивности его эксплуатации и способа использования – как основного средства отопления или в качестве системы повышения комфорта. Установка тёплого пола осуществляется не на всей площади помещения, при этом определяя зоны отопления, необходимо учитывать следующие факторы:

  1. Кабель не монтируется под стационарной мебелью: диванами, шкафами, тумбами и т.п. Во-первых, это бесполезная трата материалов и электроэнергии. Во-вторых, возникающие локальные перегревы негативно сказываются как на предметах интерьера, так и на функционирование самих нагревательных элементов.
  2. Укладка теплых полов осуществляется с соблюдением параметров минимальных отступов кабеля:
  • от плинтуса – 5 см;
  • внешней стены – 20-30 см (при хорошем утеплении можно уменьшить до 5-10 см);
  • от внутреннего простенка и стационарной мебели – 10-15 см;
  • от радиатора отопления – 20-25 см.

Основная система отопления

Рабочие проводники ТП должны быть расположены не менее чем на 80% площади помещения. При этом проектируемая удельная мощность должна составлять 180-220 Вт/м2. В случае если помещение находится не на первом этаже, внешние стены хорошо утеплены, а окна имеют многокамерный профиль и энергосберегающие стеклопакеты, допускается снижение общей мощности нагревательных элементов до 150-180 Вт/м2.

Шаг кабеля электрического теплого пола рассчитывается по следующей формуле:

Шк=(100×S)/L, (1)

, где Шк — шаг размещения кабеля, в см; S – квадратура обогреваемого участка помещения, в м2; L — длина кабеля, в м.

В свою очередь, подбор длины кабеля осуществляется в зависимости от мощности конкретной марки. Например, если в помещении площадью 10 м2 планируется укладка электрического тёплого пола в качестве основного средства обогрева, то суммарная мощность отопителя должна составлять 1600 Вт (ориентируемся на усредненные показатели нормативов – 200 Вт/м2 и 80% от общей квадратуры). Берем кабель Nexans MILLICABLE FLEX с линейной удельной мощностью 10 Вт/м. Следовательно, для рабочего отопления необходимо 160 м подобного электротехнического изделия. Представляя полученные данные в формулу 1, получаем:

Шк=(100х8)160=5 см.

Это и будет шаг, с которым необходимо укладывать кабель, чтобы получить напольное покрытие, способное самостоятельно отапливать помещение.
