Как соединить металлические трубы без сварки: методы, особенности монтажа

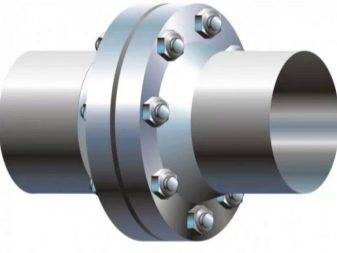

Применение фланцевого соединения

Основная задача фланцевого фитинга – создание герметичного стыка между двумя трубами диаметром ≥32 мм.

Овальные фланцы используются в коммунальных коммуникациях, например, для канализационных труб и вентиляции.

В различных сферах производства, например, газового или химического, применяют исключительно фланцы круглой формы.

Фланцы из легированной, в частности, нержавеющей стали, используют для трубопроводов, которые работают с агрессивной средой (морская вода, кислоты, щелочи, спирты, продукты переработки нефти).

Фланцевые фитинги можно использовать при давлении не больше 4 МПа и с температурой эксплуатации не выше 3000°С.

С помощью фланца можно осуществлять не только соединение, но и заглушить водопроводную или газовую трубу.

Однозначным достоинством является тот факт, что можно соединять между собой не только стальные или чугунные трубы, но и металлические и пластиковые между собой.

Резьбовые трубные соединения: «за» и «против»

Вариант с использованием резьбы имеет свои преимущества и недостатки.

С положительной стороны резьбовые соединения отличаются:

  • универсальностью, которая состоит в том, что их можно использовать для скручивания стояков различных диаметров;
  • простотой монтирования, поскольку для осуществления процедуры сочленения не нужно быть профессионалом или иметь багаж каких-либо специальных знаний. Достаточно обладать элементарными навыками обращения с гаечным или трубным ключом, иными простыми навыками работы в данной отрасли;
  • отсутствием наборов специальных инструментов или приспособлений;
  • устойчивостью к нагрузкам, надежностью в эксплуатации;
  • удобством демонтажа целой трубной конструкции (при необходимости);
  • герметичностью, что обеспечивается наличием уплотняющих материалов, соблюдением элементарных правил прокладки трубопроводов.

Недостатки:

  • при отсутствии на деталях резьбы необходимо ее нанести, что может вызвать дополнительные трудности, поскольку не все владеют навыками ее нарезания и не у всех имеются наборы специальных инструментов;
  • когда места соединений приходится часто монтировать и демонтировать то возможен быстрый износ резьбового участка детали магистрали;
  • бывают случаи, что необходимо применить стопорение резьбовой детали, поскольку возможно постепенное самоотвинчивание фитинга.

Учитывая все «за» и «против» в одних ситуациях оптимальным вариантом является использование резьбового соединения стальных труб, а в других – иных видов сочленения элементов трубопроводной конструкции. Это значит, что не существует идеального способа соединения стальных стояков: все способы хороши если они обеспечивают надежность, герметичность трубопровода.

Важно! При выборе способа стыковки трубных конструкций учитывайте, с какого материала сделаны трубы, место возможного соединения деталей, условия эксплуатации магистрали, какими свойствами должна обладать состыковка элементов трубопроводной системы. Важно! Для оцинкованных труб подходит только резьбовое соединение, поскольку во время сварочных работ нарушится оцинковка, после чего стояк легко будет подвергаться коррозионному воздействию

Все просто — Как соединить пластиковые и металлические трубы без сварки || STROIM-GRAMOTNO.RU

  1. Фитинги для труб
  2. Соединение резьбой
  3. Нарезание
  4. Сложный вариант

всю систему водопровода и только из труб, как вам этого хотелось, все не удастся. радиаторы отопления, полотенцесушители по-прежнему из металла. для предотвращения аварийных ситуаций протекающих стыков, необходимо знать, соединить пластиковые металлические трубы сварки.

Фитинги для ПВХ и труб

Времена, в магазинах нужный элемент практически невозможно, счастью, давно Поэтому, соединяя и пластик, необходимости изобретать Все уже придумано, произведено выставлено на Вам останется дойти до оплатить покупку это вам слишком дорого) принести домой. главное купить то, что вам и металлической трубе.

Кстати, фитинги разработанные специально стыков металлической пластиковой трубы, это качественно изделия, способные вам достаточно при условии, вы сможете правильно установить.

с резьбой

Так как пластиковые и трубы без можно несколькими для начала самый популярный них.

Итак, у вас металлическая труба, на своем резьбу для к другой И для вопроса, как ее с пластиковой, резьбы имеющей, вам опять же в магазин покупкой. Фитинг, вам будет приобрести это представляющая собой муфту, в с одного вплавлена втулка резьбой. Обратите что американки для разных соединяемых труб.

В этом соединение металлической пластиковой труб следующим образом:

  1. помощью специального паяльника для труб наварите на трубу. остывания стыка.
  2. металлическую трубу, ее к с другого и закрутите ней ее Для уплотнения можете воспользоваться
  3. Включите воду убедитесь, что не протекает. же протечка вновь отключите открутите гайку, старую ФУМ-ленту заново повторите процедуру.

Нарезание

Плашки для резьбы

Если на вашей трубе нет (такое бывает, вы решите имеющийся в или квартире на новый пластиковых труб), вам придется резьбу сначала Сделать это с помощью называемого резьбонарезатель Бывают они и электрическими. вы будете зависит только его наличия вас.

Электрический резьбонарезатель не из Поэтому, если вам нужен для одной-двух раз в то возьмите в прокат у кого-нибудь, не покупайте. им, правда, легче, чем леркой, так вам не прикладывать практически усилий (за удерживающих трубу ее истинном если, к она выходит вас из В комплект резьбонарезателя входит видов лерок, на разный труб.

Обратите Если расстояние трубы до слишком маленькое, вы просто сможете надеть на трубу. тому же достаточно быстро и вам делать перерывы работе, нарезая на нескольких

Независимо от каким резьбонарезателем пользуетесь, существуют которые необходимо чтобы получить результат аккуратную необходимой длины:

  1. началом работы надо очистить имеющейся на краски.
  2. Если поверхность трубы потеки металла, надо обязательно
  3. Пользуясь ручной старайтесь не сделайте сначала вперед, затем оборота назад, повторите все пока не резьбу на вам длину.

вариант

Зажимная муфта

Соединение с помощью гарантирует герметичный Однако бывают когда обдумывая, соединить пластиковые металлические трубы сварки, отказываться от пути. Обычно происходит из-за что металлическая имеет слишком длину или расположена к и нарезать ней резьбу не сможете.

В этом придется воспользоваться сложным вариантом, его некоторые считают не надежным. На деле это так, и вы все правильно, то пластиковой и трубы прослужит достаточно долго.

соединения двух вам понадобится соединительная муфта Quick (производство Польши):

  1. Очистите металлической трубы старой краски.
  2. в руки соединительную муфту разберите ее элементы.
  3. Последовательно на металлическую детали муфты. от уплотнительного до конца должно быть менее 10
  4. Аккуратно вставьте металлической трубы корпус соединительной затем пододвиньте ней все кольца и гайку.
  5. Так соединительная муфта обратной стороны резьбу, то вы можете соединить металлическую с американкой, к трубе

Выбирая этот соединения, не что муфты Quick выпускаются разных диаметров И если вами муфта на трубе то, скорее вы купили не того что вам

Ну а проверить, насколько вы затянули на трубе, потяните за придерживая второй трубу, чтобы не вырвать из стены, не должна вдоль трубы.

Общие требования к резьбе

Соединения используют на стыках стальных труб отопления, водопроводов, газопроводных стояков, где можно обойтись без сварки. На обычных стояках резьба нарезается, а на тонкостенных изделиях ее наносят методом накатывания.

Главные требования:

  • правильно, качественно нарезанная резьба должна быть чистой;
  • резьба считается бракованной если она сорванная или неполная;
  • длина резьбы не должна быть больше одной десятой части длины детали;
  • на соединительных муфтах она должна быть таких размеров чтобы при полном ввертывании концов труб между ними оставался зазор до 0,5 см (это так называемое короткое резьбовое соединение);
  • при скручивании «один цилиндр на другой цилиндр» пользуются сгонами. Сгон является отрезком трубы с резьбой на обоих концах с навернутой на них муфтой и контргайкой.

Важно! Качественный сгон должен иметь с одного конца длинную резьбу (22-27 ниток), а с другого – короткую (5-7 ниток)

Обжимные соединения с двухсторонним зажимом

Универсальное изделие, с помощью которого можно произвести соединение стальных труб, а также труб пвх. Именно эту арматуру чаще всего называют муфтой Гебо. С её помощью можно соединить встык две трубы.

Для выполнения соединения, трубы должны быть ровно отрезаны и зачищены от грязи и ржавчины, торцы труб должны быть хорошо обработаны. На конец трубы одевается зажимная гайка, затем зажимная шайба, представляющая собой цангу – коническую втулку с разрезом на одной стороне.

Внутренняя сторона втулки покрыта круговыми насечками. В посадочное место муфты, предназначенное для упора торца трубы, вставляется уплотнительная прокладка. После этого затягивается зажимная гайка.

Перемещаясь по резьбе, отверстие в гайке прижимает коническую часть разрезной втулки к трубе. При этом, внутренние насечки втулки врезаются в поверхность трубы, плотно фиксируя её и прижимая к торцевой прокладке. Таким способом обеспечивается необходимая герметичность и механическая прочность соединения.

Аналогичная процедура проделывается со второй стороны муфты, куда вставляется конец второй трубы.

Преимущества соединения труб без сварки

Соединение труб без использования сварочного аппарата обладает рядом преимуществ:

  • в первую очередь следует отметить, что в результате получается разъемное соединение. Это означает, что владелец трубопровода имеет возможность в кратчайшие сроки выполнить ремонтные работы, причем ремонт будет производиться с использованием тех же фитингов, что значительно снизит его стоимость;
  • сварка труб может выполняться только в определенном месте, где есть возможность подключения оборудования. Соединения фитингами можно провести в любом месте, так как использованное оборудование не требует подключения электроэнергии;
  • выполнить прочный сварной шов, не сдвигая трубы относительно друг друга, достаточно сложно. Сварщик должен иметь нужную квалификацию и определенный опыт. Начинающему сварщику с такой задачей справиться сложно, а соединения при помощи фитингов не требуют определенных знаний;
  • стоимость сварных работ значительно отличается от стоимости фитинговых соединений. Для сварки требуется дорогостоящее оборудование, правильно подобранные электроды и так далее. Соединение фитингами, как правило, выполняется при помощи подручных средств.

Главное преимущество фитингов относительно сварки – это простота сборки.

Разновидности и преимущества фитингов

Почему стоит использовать фитинги и в чём основное преимущество данного материала? Ответ прост: данные элементы имеют обладают простой конструкцией, но практична, они имеют длительный эксплуатационный срок и доступную стоимость. Не используя сварочное оборудование или дорогие метчики с лерками, пользователь достигает такого же высокого результата, применяя более простые фитинги.

Фитинги

Фитинги с успехом используют не только при монтаже или ремонте труб, данный материал также популярен при изготовлении компрессионного оборудования и газотурбинных механизмов. Это означает, что изделие создаёт достаточную герметичность, при помощи уплотнителя, даже в системах с большим давлением.

Разновидности фитингов по размерам и применению:

  • Прямые. Означает, что диаметр изделия остаётся неизменным, как с одной, так и с другой стороны. Используют для соединения двух одинаковых труб.
  • Фитинги-переходники. Необходимы для соединения двух труб разного диаметра. Незаменимы, например, при ремонте старого трубопровода, где большое количество труб имеет разные размеры.
  • Тройники. Позволяют сделать ответвление от основной магистрали без помощи резьбы или сварки.
  • Крестовины. Имеют такое же назначение, как и тройники, но способны разделить основную магистраль на большее количество ответвлений.
  • Штуцеры. Применяют как соединение гибких металлических трубах. Штуцеры способны создать достаточную герметичность даже при соединении материала, изменяющего свою структуру.
  • Заглушки для трубопровода. Основная функция – перекрытие конца труб.

Следует уточнить, что разнообразие фитингов, а также их производителей, позволяет приобрести продукции как для монтажа на открытом воздухе, так и в квартире или частном доме.

Как соединить профильные трубы: без сварки и резьбы

Для тех, кто хоть раз менял трубы системы водоснабжения, самым надежным и быстрым способом соединения являются сварочные работы. Но, процесс сварочных работ сильно разнится с процессом сварки трубопроводных элементов, состоящих из пластика. Основными материалами, в последнем случае, являются фитинги и муфты.

В чем же преимущество профильных труб?

  1. Во-первых, трубы из металла разного профиля достаточно стойки к повреждениям.Кроме того, ценовая политика на их себестоимость очень приемлема, а такое свойство, как прочность и надежность, привлекает все больше к себе внимания.
  2. Во-вторых, по сравнению с другими видами труб, они достаточно легкие. Но это не говорит о том, что они подходят только для определенных работ. С их помощью можно сделать любую конструкцию.

Сегодня рынок предлагает уйму разновидностей профильных труб, а также их сечений. Каждый вид подбирается индивидуально.

Разновидности процесса сварки

Условия работы, виды соединителей и материал трубы являются определяющими критериями его разновидностей.

Процесс сварки бывает с помощью:

  • газового аппарата;
  • рук;
  • электрического тока;
  • электродов из металла;
  • инертных газов;
  • флюсовой проволоки.

Кстати, кроме вышеперечисленных видов, очень востребована сварка с использованием порошковой проволоки.

Какой же процесс сварки подойдет для профильных труб?

Для начала нужно сказать о том, что для сварки профильных труб нужно определить правильный вид сварки. Сварка с применением инертного газа, подойдет для профильных труб из стали, которая не ржавеет. Короткодуговая сварка применяется, если толщина стали превышает 0,8 мм. Если же толщина колеблется в пределах до 3 мм, тогда соединение лучше производить дуговой сваркой. При толщине изделия из стали от 3 мм и выше, требуется остановить выбор на электродах, которые плавятся. В большинстве случаев этот вид применяется в промышленных целях.

Естественно, после окончания процесса сварки в обязательном порядке нужно проверить уровень качества сделанной работы. По внешним признакам нужно оценить сваренную трубу, убедиться в отсутствие дефектных элементов.

Виды электродов

Относительно профильных изделий они делятся на те, которые плавятся и те, которые не плавятся. Такие электроды применяются в зависимости от материала, из которого сделаны трубы.

Электроды, которые имеют свойство не плавиться, предусматривают наличие специальной проволоки. С помощью их можно соединить в одно целое две разных трубы с одинаковыми размерами диаметра. Во время процесса сварки покрытие профильных изделий становится ровным. Плавясь, труба и соединительный узел, сливаются в одно изделие. Такой вид сварки достаточно трудоемкий, так как необходимо не потерять свойства материала, а достичь их сохранения в первоначальном виде. Рекомендуется сначала добиться, когда края станут ровными, что обеспечит перпендикуляр торцов. Ориентироваться необходимо по виду стружки.

Нужно отметить, что существуют электроды для работы с чугунными и медными изделиями. Если сравнивать прочность сварочных работ металлических изделий и пластиковых, то предпочтение отдать нельзя никому. По функциям, которые должны выполнять сваренные изделия из металла и пластика, они ничем не отличаются.

Почему отдать предпочтение сварочным работам?

1. Во-первых, соединительные работы проводятся с использованием в арсенале высокотехнического и качественного оборудования. Этот факт дает гарантию об отсутствии в будущем течи.

2. Во-вторых, этот процесс не займет много времени и сил.

3. В-третьих, себестоимость работ по установке демократичная.

4. В-четвертых, стыки не влияют на качество и функциональность. Кроме того, стыки при сварочных работах доходят до минимальных показателей.

Не стоит бояться сварочных работ в квартире. Этот процесс довольно прост и надежен. Необязательно пользоваться услугами профессиональных сварщиков, с этой работой могут справиться два человека, один из которых будет помощником. Главное, придерживаться требований работы и делать все правильно.

Как соединить профтрубу без сварки

Нередко на приусадебном участке или в доме возникает необходимость в сооружении небольших временных или разборных конструкций из профильных труб.

Применение сварки при этом нежелательно: доме нет сварочного аппарата, нет специалиста с навыками сварщика, просто не хочется делать неразъемное сооружение.

Мы приветствуем нашего уважаемого читателя и предлагаем его вниманию статью о том, что такое краб-крепление для профильной трубы – простые крепления на болтах, настоящая палочка-выручалочка для домашнего мастера, даже не имеющего навыков ремонтных работ.

Что собой представляет краб-система

Краб-системы – универсальный крепеж для квадратных и прямоугольных труб, позволяющий быстро и достаточно надежно собрать конструкции с применением болтовых соединений и без сварки. Конструктивно представляют собой специальные хомуты, позволяющие прочно и надежно обхватить профильные трубы и зажать их при закручивании болтового соединения.

Разработано несколько разновидностей крепежей, позволяющих скреплять профтрубы в любом сочетании и в плоскости, и в объеме, но только под прямыми углами. Особых инструментов для стыковки труб не требуется, конструкцию при необходимости (например, по окончании сезона) легко разобрать и спрятать. Стоит отметить, что подобная система фитингов разработана и для круглых труб разного диаметра.

Область применения краб-систем

Крабовые соединения применяются для монтажа легких и небольших металлических конструкций. При помощи хомутов-крабов можно смонтировать:

  • Парники, теплицы, зимние сады.
  • Летние душевые, пляжные раздевалки.
  • Навесы для машин и людей, козырьки, беседки.
  • Легкие ограждения, опоры для вьющихся растений и винограда, кронштейны.
  • Вольеры для животных, стеллажи для клеток, животных, хранения и сушки легких кормов (сена-соломы).
  • Лавочки и скамьи, стеллажи, рекламные конструкции.
  • Сезонные тенты, тенты для проведения торжеств на открытом воздухе.
  • Возможно применение крабов при небольшом ремонте сварных конструкций (как временная мера).

Характеристики

Фитинговые хомуты для профтруб изготавливают из стали толщиной 1,5 мм и больше. Для защиты от коррозии все элементы покрывают цинком или (редко) полимерным покрытием, иногда краской.

Разновидности краб-систем

Плоскостные крабовые соединители в основном встречаются следующих видов:

  • Г-образные – соединяют трубопроводы под прямым углом.
  • Т-образные – тройник, соединяющий две трубы таким образом, что одна труба присоединяется под прямым углом к первой.
  • Х-образные – соединяет в плоскости четыре трубы.

Для трех труб, соединенных под углом 90° — применяются в углах конструкций.

Для четырех труб, соединенных не в плоскости, а в объеме.

Преимущества и недостатки крабов для профильной трубы

Сборка конструкций при помощи крабовых соединительных профилей имеет множество преимуществ:

  • Очень легкий и простой монтаж.
  • Небольшая цена хомутов.
  • Универсальность соединений.
  • Отсутствие необходимости в применении сложного оборудования (например, сварочного аппарата).
  • Отсутствие необходимости в наличии каких-либо специальных навыков у сборщика.
  • Возможность разборки и демонтажа конструкции при необходимости, в том числе и многократно.
  • Легкость ремонта путем замены элементов конструкции.
  • Достаточная прочность и жесткость соединения (при хорошо затянутых болтах).
  • Надежность возводимых конструкций.
  • Долговечность соединений и конструкций.
  • Достаточная устойчивость к коррозии – не меньшая, чем у самих труб.
  • Достаточная эстетичность соединителей.

Но у крабов есть и недостатки:

  • Можно соединять трубы только под прямыми углами (интересно, а почему производители не выпускают соединители для соединений под углами в 135°? Очень расширилась бы возможность создавать более сложные конструкции).
  • Выпускаются крепления только для профиля небольшого сечения: 20×20, 25×25, 20×30, 20×40, 40×40.
  • Низкая прочность на разрыв – при применении определенного усилия трубу можно вытащить из хомута.
  • Они образуют тип соединения, являющийся обслуживаемыми – периодически следует проверять и подтягивать болты.
  • Разборка конструкции, простоявшей несколько лет на открытом воздухе, может быть затруднена – если болты заржавели.
  • Любая сталь, даже с покрытием, рано или поздно ржавеет. Но ржавеют и сами трубы – вечного ничего нет. Конструкция, зимующая на открытом воздухе, навряд ли проживет больше 10-12-15 лет (в зависимости от размеров профтрубы и толщины стенки). Закрытые конструкции теплицы или летнего сада простоят более 20 и даже 30 лет.

Ремонтно-монтажная обойма

Универсальное изделие, с помощью которого можно выполнить ремонт трубных металлических изделий без сварки, а также труб из полиэтилена – это ремонтно-монтажная обойма.

Она представляет собой две литые обоймы в форме полу-втулок, имеющие четыре ушка для болтового крепления. В комплект входит резиновое уплотнение в форме разрезанного по длине шланга и четыре болта.

По сути, представляет собой хомут, которым часто пользуются сантехники, только сделанный очень добротно. Выпускается для труб разного диаметра, давая возможность ремонтировать их без сварки и нанесения резьбы.

Изделие применяется для ремонта повреждённых трубопроводов различного назначения. При возникновении в трубе сквозного отверстия, на повреждённый участок надевается разрезной уплотнитель, ориентированный разрезом в сторону, противоположную повреждению.

Поверх уплотнителя устанавливаются обоймы, и производится затяжка болтов. Для такого ремонта не требуется сварка, а иногда его можно выполнить под давлением, не перекрывая трубопровод.
