Как соединить светодиодные ленты между собой

Инструкция по пайке светодиодной ленты своими руками

Скрутите очищенный провод, нанесите на провод немного флюса или канифоли, после этого залудите провод оловом. Не убирайте паяльник от провода, пока олово полностью не покроет весь зачищенный отрезок.

• После того как провода готовы, подготовьте подобным образом клеммы для пайки на светодиодной ленте.
• Нанесите немного флюса или канифоли на клемму, после этого напаяйте на клемму немного олова, чтобы клемма стала «серебряного» цвета или на ней образовался небольшой шарик олова.

• Положите залуженный край провода на клемму и слегка прижмите сверху кончиком паяльника. Дождитесь, пока расплавится олово на проводе и клемме, уберите паяльник и подержите провод еще 2-3 секунды для застывания олова.
• Не надавливайте сильно на место пайки. Не держите паяльник слишком долго, чтобы не перегреть и не сжечь плату.

Как спаять два отрезка светодиодной ленты?

Если пайка светодиодной ленты все еще вызывает у вас вопросы, вы можете проконсультироваться или заказать распайку нужных вам отрезков ленты у наших специалистов по телефону 8-800-222-0234 (бесплатно по России).

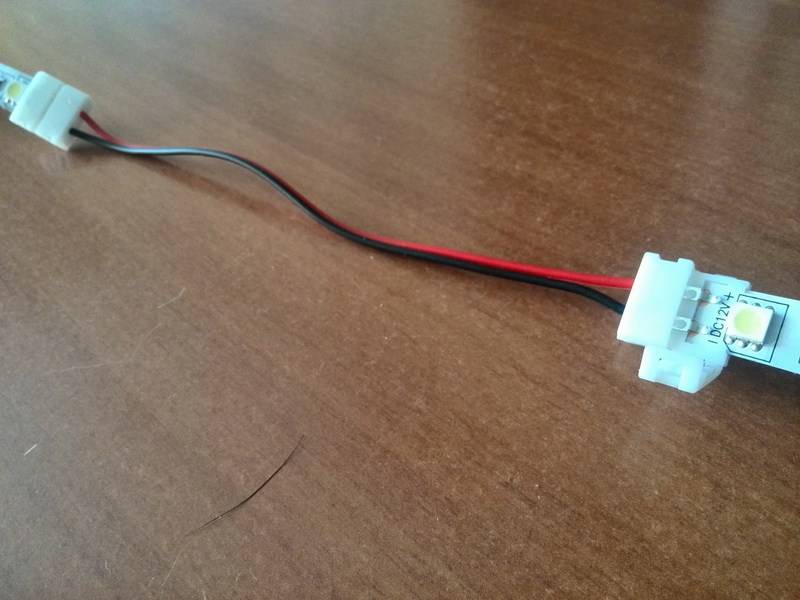

Способ №1- Использование коннекторов
Если же вам нужно соединить два куска светодиодной ленты, а под рукой нет специальных коннекторов, можно спаять отрезки. Для этого вы должны в первую очередь уметь правильно паять провода

Инструкция по соединению LED либо RGB ленты пайкой выглядит следующим образом:

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”

Порядок выполнения пайки Обращаем ваше внимание на то, что с помощью специальных угловых соединителей можно даже скрепить несколько отрезков в один большой под прямым углом или же 45 градусов. Спрашивайте, я на связи!

Каким образом подключаются диоды

Прежде чем приступать к пайке светодиодов (например, типа SMD), необходимо знать, каким образом они подключаются к схеме или последовательно друг к другу (если речь идет о светодиодных лентах).

Стабилизатор тока

Идеальным вариантом для светодиодов является подключение их через стабилизатор тока. При этом следует помнить, что такие стабилизаторы обойдутся несколько дороже, чем единичные светодиоды (например, типа SMD). Это нужно учитывать, при самостоятельной сборке радиоэлектрических приборов.

Для того чтобы запитать светодиоды желтого и красного свечения, зачастую необходимо напряжение в 2,0 В. В то же время для питания светодиодов синего, зеленого и белого цветов — 3,0 В. Разобраться в этом вопросе поможет следующий пример:

• в наличии имеется батарея на 12 В, а также светодиоды на 0,02 А и 2,0 В;
• самым простым решением здесь будет подача напряжения в 2,0 В на каждый диод;
• при этом лишние 10 В необходимо будет погасить при помощи резистора. Его еще часто называют сопротивлением;
• используя закон Ома, вычисляем величину сопротивления (R = U/I). В результате получаем R = 10,0/0,02 = 500 Ом;
• также, чтобы уберечь сопротивление от лишнего тепла, необходимо провести расчеты его мощности. В результате получится Р = 10,0 * 0,02 А = 0,2 Вт.

Для большей надежности необходимо брать сопротивление немного большей емкости

Обратите внимание! При увеличении мощности сопротивления естественным образом увеличатся его габаритные размеры. Зная вышеприведенные аспекты, вы сможете правильно подключить светодиоды к батарее, используя для этого резистор

Главное здесь точно соблюдать полярность используемых деталей.

Как отпаять и припаять заново светодиод

Перед тем, как приступить к пайке светодиодов на алюминиевую плату, необходимо изучить инструкцию и обзавестись материалами и инструментами для работы. Также следует понимать, из чего состоит лампочка и как правильно её разобрать, чтобы не повредить внутренние элементы. Не стоит забывать о проверке приобретённых светодиодов, иногда мастера пренебрегают этим правилом, из-за чего работу приходится выполнять дважды.

Что необходимо для работы

Для выпаивания светодиода из алюминиевой платы необходимо подготовить следующее:

• пинцет;
• лезвие;
• паяльник (рекомендуется с тонким жалом);
• флюс;
• лезвие;
• держатель.

Если нет паяльника с тонким лезвием, можно сделать самостоятельно насадку. Для этого используется медная проволока. Именно такие насадки используются мастерами для пайки мелких элементов.

Паяльник с самодельной тонкой насадкой из медной проволоки.

Температура пайки

Индикаторный диод, который устанавливается на печатную плату состоит из токопроводящих ножек и стеклянной колбы. Внешне он напоминает маленькую лампочку. Для пайки необходимо использовать паяльник с мощностью не более 60 Вт. Допустимая температура жала – 260 градусов. Говоря об SMD диодах, они не имеют токоведущих элементов. Их заменяют специальные контактные площадки на плате. В данном случае для пайки используют паяльник мощностью 12 Вт.

Пошаговая инструкция отпайки

На первом этапе следует заняться снятием алюминиевой платы. Для этого корпус лампы отделяется от плафона. Здесь можно использовать нож. Но, работать стоит аккуратно, чтобы не повредить элементы. К основанию площадка крепиться с помощью пары проводов (плюс и минус). Их следует отпаять, закрепив на держателе. С алюминиевого основания плату можно снять без помощи инструментов.

Отсоединённая плата со светодиодами.

Перед тем, как начать выпаивать светодиод из светодиодной лампочки паяльником, нужно взять тестер и пройтись по всем чипам, чтобы проверить их на работоспособность. Но, в большинстве случаев, повреждённые элементы можно заметить визуально. На прогоревшем светодиоде появляется черная точка.

Внешний вид прогоревшего диода.

Но, проверку лучше выполнять с помощью тестера, так как иногда поломка не влечет за собой видимых изменений.

Проверка диодов тестером.

Особое внимание рекомендуется уделять качеству пайки. Если брак был допущен на производстве, это отразится на функциональности чипов

Схема припайки

Когда будут определены все сгоревшие диоды, можно приступить к пайке. Для начала плата закрепляется на держателе. После в руки нужно взять пинцет и горелку, её аккуратно подносят с обратной стороны платы. Через 3-5 секунд пайка должна ослабнуть, что даст возможность отсоединить диод. Исправный элемент должен быть закреплён до того, как остынет основание. Для этого на контактную площадку нужно поместить каплю флюса. Чип устанавливается сверху с учётом полярности.

Далее нужно снова приступить к нагреванию, но при этом, на кристалл нужно слегка надавить. Держать диод нужно до того момента, пока контактные «ножки» надёжно не закрепятся в припое. Если светодиода нет, на его место можно припаять небольшой отрезок проволоки. Лампа продолжит работать, но светить будет тусклее. Но, такой вариант ремонта подойдёт только в том случае, если на плате установлено более 10-ти чипов.

Снятие повреждённого светодиода.

По такой же схеме отпаиваются диоды из ламп «кукуруза». Это можно сделать, если лампочка небольшого размера и собрана по классической схеме. Вместо паяльника иногда используется фен, но в таком случае придётся выделить значительно больше времени на работу.

Когда диоды расположены на линейке из алюминия, перед пайкой чипов её следует закрепить для предотвращения повреждения токоотводящих дорожек. Олово плавят паяльником, между платой и выводом одновременно продвигается лезвие. Когда будут освобождены все выводы, следует заняться прогреванием кристалла, а подложка от платы отсоединяется с помощью лезвия.

Способы соединения двух отрезков светодиодной ленты

Соединить 2 отрезка подсветки можно 3 способами: ленты без проводов – паяльником, с помощью проводов и коннекторами.

Соединение паяльником лент без проводов

Чтобы спаять между собой полоски без проводов, их концы срезают до уровня токоведущих контактов. Для этого 1 кусок изделия очищают от клеевой основы и оголяют контакты. Затем их смазывают флюсом и наносят слой олова до тех пор, пока не появится пленка серебристого цвета. Светодиодные полосы друг к другу соединяются внахлест, придерживаясь полярности. Чтобы олово плотно зафиксировало контакты, его прогревают в течение 5 секунд паяльником.

Соединение с проводами

Чтобы 2 отрезка припаять проводами требуется коннектор для поворотного соединения сегментов. Прежде чем соединить детали вместе, подготавливают подсветку:

1. Конец изделия очищают от влагозащитного покрытия.
2. Жестким ластиком или зубочисткой протирают контактные площадки. Это поможет устранить окислы. Можно использовать кончик спички, он мягкий и не испортит контакты, но хорошо устранит окисление.
3. Когда изделие будет готово, то под подпружинные контакты продевают контактные пятаки. Красный провод – плюс, черный – минус.

Спаиваем в ошибочном месте разреза

Если разрез ленты сделан неправильно, то соединить ее коннектором не получится. Не стоит выбрасывать изделие, т. к. его можно соединить с помощью пайки:

1. Для этого дорожки светодиодной подсветки тщательно зачищают. Когда проходящие внутри нее контактные дорожки станут хорошо видны, зачищают вторую часть изделия.
2. Затем на контактные дорожки 2 отрезков с помощью паяльника наносят припой.
3. Самый простой способ спаять 2 отрезка – использовать небольшие кусочки проводов. Более сложный вариант – спаять отрезки встык.
4. Чтобы проверить пайку на качество, провода слегка потягивают или шевелят ими. Если место спайки не деформировалось, значит, работа сделана правильно.
5. Контактные площадки обматывают изолентой или изолируют термоусадкой.

Ремонт светодиодной ленты

Разобраться, почему не работает светодиодная подсветка, и отремонтировать ее, можно с помощью следующих инструментов и материалов:

• отвертки-индикатора;
• электроизмерительного прибора – мультиметра;
• коннектора;
• паяльника;
• припоя.

Диагностика и методы ремонта электрических цепочек происходит по правилам: проверки напряжения и целостности всех частей лампы. Ремонт изделия:

1. Светодиодная подсветка мерцает постоянным тусклым светом, иногда полностью отключается. Исправность блока питания светодиодной ленты проверяют путем присоединения к нему контрольной лампы или мультиметра. Мерцание возникает при скачках напряжения, плохих контактах в ленте и блоке питания. Если подсветка имеет 1 неисправный светодиод, то мерцание будет проявляться в одном месте. Такой светодиод меняют на новый. Если установка изделия сделана под прямым углом, то места изгибов постепенно выходят из строя. Поврежденный участок меняют частично или полностью.
2. Лента горит не полностью или гаснет, значит, произошел перегрев некоторых ее участков или была сделана неправильная установка. Для исправления проблемы плохой сегмент подсветки удаляют и устанавливают коннекторы или соединители.
3. Если не горят лампочки, нужно протестировать блок питания на присутствие входного напряжения. Для этого проверяют фазу в розетке отверткой-индикатором либо питание на клеммах входа. Мультиметр настраивают на режим замера переменного тока. Чтобы проверить выходное напряжение на контактах светильника и выходных клеммах блока питания, используют отрезок ленты. Напряжение проверяют на погасшем участке. Целостность проводников была нарушена, если напряжение поступает на подсветку, а лампочки не загораются.

Проблема неисправности блока питания может быть из-за сгоревшего предохранителя, неисправности диодного моста, оборванной дорожки.

Подключение светодиодной ленты

Большая часть светодиодных лент работает от напряжения 12 В или 24 в. Если линейка кристаллов одна, питание требуется 12 В, если их две — 24 в. Подходит любой источник постоянного тока, выдающий такое напряжение: аккумулятор, блок питания, батарея и т.д.

Схема подключения светодиодной ленты к сети 220 В через блок питания

Чтобы подключить ленту к бытовой сети 220 В требуется преобразователь или адаптер (еще называют блоками или источниками питания, адаптерами).

Недавно появились ленты, которые сразу можно подключать к сети в 220 В. Все они запаяны в пластиковые трубки — 220 Вольт это уже не шутки. Режутся тоже по намеченным линиям, соединяются при помощи специального коннектора, который вставляется в проводники. К коннектору подключается шнур со встроенным выпрямителем (это диодный мост и конденсатор).

Подключение специальной светодиодной ленты к сети 220В

Отличается эта лента от обычной тем, что в ней небольшие участки (20 шт) со светодиодами подключены не последовательно, а параллельно, еще и так, что диоды направлены навстречу друг другу. За счет этого получаем требуемое напряжение в 220 Вольт или около того. Переменный ток преобразуется в постоянный при помощи диодного моста, а пульсация гасится конденсатором.

Схема подключения светодиодной ленты без блока питания

В принципе, такую ленту можно собрать из обычной, но нужно будет позаботиться об изоляции: прикосновение к элементу, подключенному к бытовой сети без переходника чревато серьезными последствиями.

Как подключить несколько светодиодных лент

Каждая из лент, в зависимости от используемых модулей и количества элементов на одном метре, потребляет различное количество тока. Средние параметры приведены в таблице. Зная, какой длины вы хотите смонтировать подсветку, можно выбрать адаптер, который будет выдать требуемый ток.

Таблица потребляемого тока светодиодными лентами, питающимися от 12 В

Иногда требуемая длина ленты превышает 5 метров — когда необходимо подсветить комнату по периметру. Даже если блок питания может выдать требуемый ток, соединять последовательно две или больше пятиметровые ленты нельзя. Максимально допустимая длина одной ветки — вот те 5 метров, которые приходят в бобине. Если дорастить ее, подключив вторую последовательно, по дорожкам первой ленты будет проходить ток, многократно превышающий расчетный. Это приведет к быстрому выходу элементов из строя. Может даже расплавится дорожка.

Если мощность блока питания такова, что к нему можно подключить несколько лент, к каждой из них тянут отдельные проводники: схема подключения параллельная.

Как подключить несколько светодиодных лент к одному блоку питания

В таком случае удобно блок питания располагать посредине, например, в углу, а от него — две ленты по обе стороны. Но часто дешевле купить несколько менее адаптеров, чем один более мощный.

Подключение RGB ленты через контроллер

Последовательно подключаются сначала блок питания, потом контролер. Между собой они подключаются двумя проводами. Из контроллера выходят уже 4 проводника, которые разводятся по соответствующим контактным площадкам ленты RGB.

Подключение светодиодной ленты RGB через контроллер

Точно также, как и в монохромных лентах, и в этом случае максимально допустимая длина одной линии — 5 метров. Если необходимо большая длина, то от контроллера отходят два пучка проводов по 4 штуки в каждом, то есть соединяются они параллельно. Длинна проводников может быть разной, но более рационально, чтобы блок питания и контроллер находился посередине, а в стороны уходят две ветки подсветки.

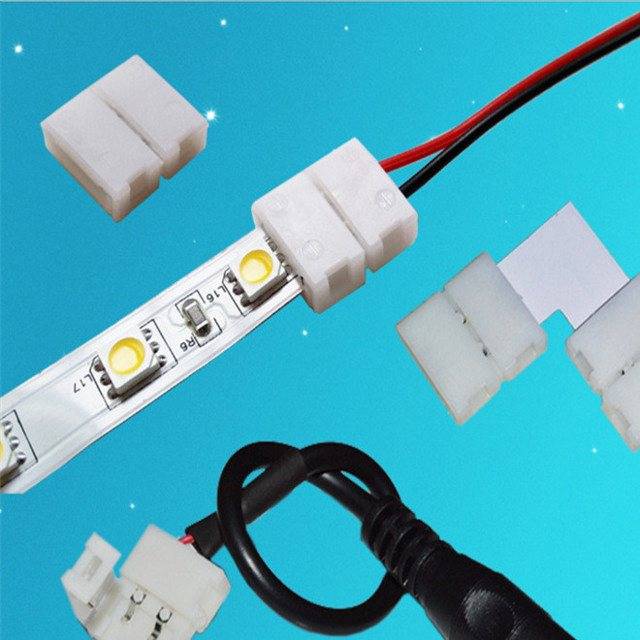

Коннекторы для светодиодной ленты

Коннектор для светодиодной ленты представляет собой изделие специальной конструкции, в котором имеются контакты для соединения с токоведущими контактами светодиодной ленты. Соединение светодиодных лент с помощью коннекторов сделать гораздо проще и намного быстрее, так как для этого необходимо просто взять коннектор, и разместить внутри него светодиодную ленту. Но этот способ финансово более затратный.

При этом нужно учитывать, что таким способом можно будет соединить только одинаковые по габаритным параметрам ленты. Коннекторы подбираются под определенную ширину ленты и тип ленты, например, для одноцветной ленты с двумя контактами и шириной 8 мм, или для RGB ленты с четырьмя контактами и шириной 10 мм.

Виды коннекторов для светодиодных лент по типу фиксации ленты:

Со сдвижными зажимами. Это самый компактный вариант коннекторов для светодиодных лент. Для соединения LED ленты с коннектором необходимо выдвинуть фиксатор, как правило имеющий черный цвет, и установить в щель светодиодную ленту, после чего задвинуть фиксатор обратно, зафиксировав таким обрезом светодиодную ленту. По такому принципу подключаются шлейфы в ноутбуке к материнской плате. Недостатком коннектора со сдвижными зажимами считается невозможность визуального контроля качества соединения LED ленты и контактов коннектора.

С боковыми прижимными защелками. Самый распространенный вид коннекторов, применяемый для быстрого соединения светодиодных лент. Чтобы соединить с его помощью отдельные куски LED лент, необходимо отщелкнуть защитную крышку и установить в пазы светодиодную ленту. При этом медные контактные площадки светодиодной ленты должны оказаться под прижимными клеммами коннектора. LED лента дополнительно фиксируется при закрытии крышки на защелку, за счет наличия в ней специальных штырей. Есть у этого вида коннектора один существенный недостаток. Он не может пропускать большие токи и сильно подвержен коррозии. Окисленные контакты значительно ухудшают проводимость и при больших нагрузках могут стать причиной неприятностей в виде очага возгорания.

Прокалывающие коннекторы. Такие коннекторы считаются самыми надежными из всех, но при этом они самые дорогостоящие. Их контакты выполнены в виде заостренных зубцов, и прокалывают насквозь светодиодную ленту в области контактных площадок. Для монтажа прокалывающих коннекторов необходимо прилагать немало усилий, поэтому для закрытия крышки лучше пользоваться плоскогубцами. В момент закрытия зубцы прокалывают ленту в местах размещения медных токопроводящих дорожек и образуется электрическое соединение.

Коннекторы для светодиодной ленты со сдвижными зажимами и с прижимными боковыми защелками требуют предварительной подготовки самих светодиодных лент. Контакты предварительно необходимо зачистить, если они имеют защитное покрытие, и очистить от окислов для более качественного соединения. Со временем такие контакты окисляются. Прокалывающие коннекторы не требуют предварительной подготовки, так как благодаря своей конструкции их зубцы прорезают все защитные покрытия и окислы, контактируя в итоге с медными дорожками.

Угловые вставки для соединения светодиодных лент под углом

Светодиодные ленты по своей конструкции гибкие, но произвольно их гнуть, к сожалению, нельзя, радиус их изгиба ограничен. Для соединения светодиодных лент под углом, применяют угловые вставки, которые в сочетании с коннекторами для LED лент позволяют соединять светодиодные ленты под необходимым углом. Такие вставки могут быть Г-образными, Т-образными, крестообразными и с проводами, для соединения под любым произвольным углом. С их помощью можно воплотить в реальность самые разнообразные светящиеся конструкции, практически любую фантазию дизайнера.

Можно ли разрезать светодиодную ленту в любом месте?

Для сохранения работоспособности всех сегментов светодиодной ленты разрезать ее нужно только в предусмотренных для этого местах ленты. Если разрезать в любом месте ленты между светодиодами, то светодиоды из разрезанного сегмента LED ленты работать не будут.

Можно ли соединить светодиодные ленты?

Соединять отрезки светодиодных лент в одну длинную ленту можно только с одинаковым напряжением питания, причем монохромные только с монохромные, RGB с RGB.

Есть ли возможность соединить светодиодные ленты без пайки?

Самое надежное соединение LED лент осуществляется с помощью пайки, но для быстрого соединения светодиодных лент можно использовать специальные коннекторы.

Пайка или коннектор

При объединении светодиодных лент в одну электрическую цепь с одинаковым успехом можно использовать как пайку, так и коннектор. Оба варианта обеспечивают должную надёжность соединения. Однако каждая из технологий обладает рядом достоинств и недостатков, которые необходимо учесть прежде, чем отдавать им своё предпочтение. К достоинствам коннектора относятся:

1. Простота конструкции. Процесс соединения лент несложный и не требует каких-либо специальных знаний или навыков.
2. Быстрая сборка. Соединение лент коннектором осуществляется в течение 2 — 3 минут.
3. Безопасность. В процессе не участвуют потенциально опасные источники энергии или оборудование.
4. Отсутствие вспомогательных инструментов. Для сборки необходимы только руки, коннектор и светодиодные ленты.

К недостаткам коннекторного соединения можно отнести относительную непрочность соединения. Оно осуществляется по принципу зажима — при резком и сильном рывке лента может сместиться или вылететь. Этот недостаток является условным, ввиду редкой частоты подобных ситуаций.

Пайка оловом, как традиционный способ объединения электродеталей, также обладает рядом достоинств, среди которых выделяются следующие:

1. Универсальность. Посредством пайки можно соединить ленты разного типа в любое время, так как паяльник всегда под рукой.
2. Прочность. Соединение осуществляется посредством расплавленного металла (олова) — легче порвать ленту, чем разъединить пайку.

К недостаткам пайки относят следующие особенности:

1. Сложность процесса. Он требует базовых навыков обращения с паяльником.
2. Время сборки. Пайка занимает достаточно много времени, ввиду обилия инструментов, ожидания нагрева паяльника и т.д.
3. Опасность. При несоблюдении техники безопасности возможны сильные ожоги или поражение электрическим током.
4. Инструментарий. Для пайки необходим полный список инструментов. Отсутствие хотя бы одного компонента сделает пайку невозможной.
5. Трудоёмкость соединения многоконтактных лент. Пайка больше предназначена для соединения лент с двумя контактами. Многоцветные ленты соединить сложнее, ввиду увеличенного количества контактов и близости из расположения.

Задаваясь вопросом: «Пайка или коннектор?», следует учесть, что коннектор — это более совершенный, с точки зрения технологичности, способ соединения светодиодных лент без каких-либо явных недостатков. Единственным обстоятельством, когда применение оловянной пайки будет оправдано, является отсутствие коннектора и невозможность/нерациональность его приобретения.

Способы соединения

Подключение светодиодной ленты к блоку питания последовательное

Потому обращаем внимание на полярность: соединяем «+» только к такому же полюсу, а «-» — к минусу

На конце ленты, которая приходит на бобине припаяны проводники. Если свечение монохромное, проводников два — «+» и «-«, у многоцветных 4, — один общий «плюсовой» (+V) и три цветных (R — красный, G — зеленый, B — синий).

Бобины в чистом виде

Но не всегда нужен 5-метровый кусок. часто требуются более короткие отрезки. Разрезают ленту по нанесенным линиям.

Линии разреза на светодиодных лентах

На фото вы видите по обе стороны от линии разреза контактные площадки. На каждой ленте они подписаны, так что запутаться при подключении довольно сложно. Чтобы было еще проще, используйте проводники разных цветов. Так будет нагляднее и вы точно не запутаетесь.

Коннекторы

Соединить светодиодную ленту можно без пайки. Для этого есть специальные коннекторы. Это специально разработанные устройства — пластиковые корпуса, которые обеспечивают должный контакт. Есть коннекторы:

• для подключения к ленте проводников;
• соединение двух лент. Разные типы коннекторов

Все очень просто: открывается крышка, вставляется лента или проводники с оголенными концами. Крышка закрывается. Соединение готово.

Способ очень простой, но не очень надежный. Контакт обеспечивается только давлением, и если немного крышка ослабляется, начинаются проблемы.

Пайка

Если есть хоть какие-то навыки пайки, лучше использовать этот способ. Для работы потребуется паяльник средней мощности, с тонким или заточенным жалом. Нужна канифоль или флюс, а также олово или припой.

Зачищаем от изоляции концы проводников, скручиваем их в плотный жгут. Берем разогретый паяльник, укладываем проводник на канифоль, прогреваем его. Берем на жало паяльника немного припоя, снова прогреваем провода. Жилы должны затянутся оловом — залудиться. В таком виде проводники легко паять.

Как подсоединить диодную ленту

Аналогичным образом пролудить желательно и контактные площадки: окуните паяльник в канифоль, прогрейте площадку. Следите, чтобы олово не вытекало за пределы площадок. Возьмите подготовленный проводник, уложите его на площадку, прогрейте паяльником. Олово должно расплавиться и затянуть проводник. Секунд 10-20 удерживайте проводник на месте (иногда проще держать тонкогубцами или пинцетом — проводник греется), подергайте. Он должен крепко держаться. Аналогичным образом паяем все необходимые проводники.

НА RGB лентах с 4-мя проводами следите, чтобы площадки не соединились во время пайки. Расстояние меду контактами очень маленькое, малейшие потеки могут испортить все дело. Действуйте аккуратно.

Посмотрите процесс пайки диодной ленты в видео. Вам нужно будет повторить все.

Пайка паяльником

Пайка контактов — надежный способ соединить части светильника между собой. Для реализации этого способа потребуются:

• паяльник;
• припой с канифолью (флюсом);
• наличие навыков и опыта.

Если все действия выполнены правильно, соединение не окислится от времени. Однако, для получения ожидаемого результата надо обладать определенными навыками обращения с паяльником. Обычно используют два вида соединений:

• при помощи проводков;
• пайка напрямую одной площадки к другой.

Для людей, не уверенных в своих возможностях, рекомендуется использовать первый способ. Для более опытных и умелых подойдет второй вариант, позволяющий получить практически незаметное соединение частей светильника. Порядок действий:

• зачистить контактные площадки на обоих отрезках ленты;
• отрезать два проводка одинаковой длины, зачистить от изоляции и залудить их концы;
• припаять оба проводка к площадкам на одном куске подсветки;
• сложить встык соединяемые куски и припаять проводки ко второму участку.

Важно обеспечить полярность соединения, иначе подсветка работать не будет, и придется все переделывать

Способы и порядок пайки

Прежде всего надо правильно подготовиться к процессу спайки. Для этого необходимо:

1. Задать светодиодной ленте соответствующую длину. Обычно они продаются в катушках длиной по пять метров. Разрез нужно выполнить строго по специальной линии, отмеченной на ней.
2. Отрезать кусок термоусадочной трубки длиной около двух сантиметров.
3. Если на контактных площадках находится слой силикона, его нужно срезать острием ножа.

Рассмотрим, как правильно спаивать провода к светодиодной ленте в стандартном случае, а также когда она покрыта силиконом, возникает необходимость соединения внахлест без проводников, под углом и применяется rgb-лента.

Припаиваем провода к ленте

Пайка проводки к светодиодной ленте осуществляется в несколько этапов:

1. Зачистка и подготовка поверхности контактов ленты.
2. Очистка на 0,5 см проводки от изолирующей оболочки.
3. Лужение контактов и проводников.
4. Последовательная пайка каждого провода к ленте со строгим соблюдением полярности.
5. Надевание отрезка термоусадочной трубки на место спайки, таким образом, чтобы ближайший диод оставался открытым.
6. Нагревание термоусадного отрезка с целью его усадки (можно применить строительный фен, спичку, зажигалку).

Припаять провода не так сложно. Однако в этом процессе нужно учесть некоторые важные моменты:

1. Правильно залуженная поверхность контактов и проводников должна быть полностью покрыта припоем.
2. Чтобы в дальнейшем не перепутать полярность, нужно брать разноцветные жилы.
3. Во время пайки жало паяльника не должно соприкасаться с местом контакта дольше 5 секунда, а при использовании флюса – 1-2 секунд.
4. Избыточное оголение проводов может привести к неконтролируемому их сцеплению. В результате произойдет короткое замыкание.
5. По завершении пайки вещество припоя на каждом контакте не должно соприкасаться. Для проверки можно воспользоваться вольтметром.

Как спаять ленту, покрытую силиконом

Нередко у пользователей возникает вопрос о том, как спаять между собой провода и контакты, покрытые слоем силикона – ответ на него прост – нужно просто счистить силиконовую изоляцию острым предметом. Для этого подойдет канцелярский нож. Далее процесс пайки ничем не отличается от вышеприведенного. Действовать нужно по точно такой же схеме.

Единственное, что может потребоваться по завершения паяльной операции, это обратно загерметизировать светодиодную ленту, в случае, если она предназначена для эксплуатации в экстремальных условиях. Кроме того, она может иметь специальную водозащитную изоляцию. В таком случае на место пайки нужно попытаться натянуть эту оболочку, а само место соединения с проводами залить силиконом. В завершении сверху ставится заглушка, изнутри смазанной герметиком и через отверстия которой пропускаются проводники.

Соединение внахлест без проводов

Часто требуется спаять отрезки светодиодных лент между собой без использования проводов. Процедура состоит из следующих этапов:

1. Контактные площадки обеих лент нужно очистить от слоя изоляции и пленки – на одной со стороны светодиодов, а на другой – с обеих сторон, затем все зачистить и залудить.
2. Наложить ленты друга на друга на 3 мм таким образом, чтобы очищенная с обеих сторон лента лежала на очищенной только с одной стороны.
3. Прогреть по очереди все контактные площадки жалом разогретого паяльника, чтобы капли припоя с обеих лент соединились между собой (но не между соседними!).
4. Пододвинуть отрезок термоусадочной трубки (предварительно одетый на один из концов ленты) на место спаянных контактов и, нагрев его строительным феном или небольшим открытым пламенем, осадить.

Пайка проводов под углом

Технология пайки светодиодной ленты под углом (обычно 90 градусов) ничем не отличается от вышеописанной стандартной процедуры и содержит все те же подготовительные и основные действия. Единственное отличие – в выборе места контактов. Чтобы провода не пересекались и не замыкали, их нужно подводить к разным контактным площадкам (соблюдая полярность), разделенным на шаг модуля – через несколько диодов. Такой размещение нисколько не ухудшит работу светильника, однако существенно облегчит процедуру пайки и последующую эксплуатацию.

Светодиодная rgb-лента

Все четыре контакта rgb-ленты должны быть соединены так, чтобы они не смыкались припоем. В противном случае может произойти замыкание и, как следствие, нарушение в ее работе – отключение каких-либо цветов, мигание, затухание и полное отключение.

Соединение светодиодных лент коннекторами

Практически в любом магазине, торгующим светодиодной продукцией на прилавках можно найти огромное количество разнообразных соединителей, коннекторов. Используя их, мы можем соединять не только отрезки, но и легко можем создавать соединения под прямым углом, Т-образные соединения и другие оригинальные решения.

Цены на коннекторы для светодиодных лент очень доступные, независимо от того к какой группе их относят — соединтельным или соединительно-запитывающим.

Основное предназначение коннекторов — соединение двух и более отрезков ленты между собой и подключение к блоку питания. К плюсам стоит отнести быстрота и простота монтажа. К минусам — подверженность контактов к окислению во влажной среде.

Подразделяются коннекторы, как мы уже выяснили по типу соединения и по ширине соединяемой ленты. Наиболее распространенные по ширине 8 и 10 мм, они подходят для соединения однорядных светодиодных лент как монохромного, так и RGB свечения. Для двух и трех рядных необходимо использовать соответствующие по ширине коннекторы.

Ниже Вы можете посмотреть наиболее распространенные соединители.

Наиболее популярные виды коннекторов

1 of 4

Часто задаваемые вопросы

Вместо заключения, мы ответим на часто задаваемые вопросы об использовании и подключении светодиодных лент. Давайте приступим к их разбору!

8.1. Провод какого сечения использовать для подключения?

Чтобы посчитать сечение провода для подключения светодиодной ленты необходимо посчитать её ток или мощность. Эти данные указываются на её упаковке, обычно в виде удельной мощности на 1 метр (Ампер на метр или Ватт на метр). Если вы купили светодиодную ленту, а указана лишь мощность, например, 14,4 Вт/м, то просто разделите Ватты на напряжение питания, допустим это 12 Вольт.

14,4Вт/12В=1,2А

Затем посчитайте метраж подсветки, подключенной на одну линию, и вы узнаете общий потребляемый ток. По следующей таблице выберите сечение токопроводящих жил по току.

Для подключения одноцветной ленты в большинстве случаев подходит провод 2х0,75 мм?, а для RGB-ленты — 4х0,75 мм?. Меньшее сечение использовать неудобно и механическая прочность тонких проводников всегда ниже (при малейшем нагрузке или повреждении порвутся). При большой мощности подсветки (более 15 метров ленты) или большого расстояния от блока питания до подсветки используют провода с жилами сечением и в 1,5 мм?.

Марки проводов можно использовать типа ШВВП или ПВС. ПУГНП использовать запрещено из-за его несоответствия современным стандартам толщины изоляции, а популярные кабели типа ВВГнг-LS неудобно монтировать и паять, т.к. у него монолитные жесткие жилы.

8.2. Что такое последовательное и параллельное подключение лент?

В классическом понимании последовательным подключением называют соединение нагрузок одним выводов друг к другу, или соединение источников питания по схеме «плюс одного к минусу другого». В контексте же подключения светодиодной ленты – последовательным называют подключение следующего отрезка ленты к концу предыдущего.

Общая длина всех отрезков не должна превышать 5 метров, так как токопроводящие дорожки ленты не рассчитаны на большую нагрузку. Это значит, что вы можете подключить «последовательно» 5 кусков по 1 метру ленты, 10 по 0.5 метра и так далее, но не более 5 метров в сумме.

8.3. Как подключить светодиодную ленту без блока питания?

Без блока питания работает только лента на 220 Вольт, но из-за перечисленных выше недостатков подходит только для ограниченного спектра задач.

Низковольтную ленту без блоков питания можно подключить от батареек или аккумулятора, например, для подсветки в автомобиле или на мотоцикле. Кстати именно поэтому 12В светодиодная лента распространена больше чем варианты с напряжением питания 24В, хотя контроллеры и диммеры поддерживают 24В и в этом случае вы можете подключить подсветку в 2 раза большей мощности.

8.4. Лента подключается с одной или с двух сторон?

Еще один спорный момент: в скольких точках подавать питание на светодиодную ленту? С одной или с двух сторон? Ограничений никаких нет – можно подключать питание с двух сторон. Тем более у дешевых лент может быть занижено сечение токопроводящих дорожек, из-за этого к концу ленты будут просадки напряжения и светодиоды будут светить слабее. В этом случае запитка ленты с двух сторон компенсирует просадку.

Но у лент «премиум» или «люкс» классов можно смело подавать питание только с одной стороны.

8.5. Как просто удлинить провода от ленты без пайки?

Самый простой способ удлинения проводов – это использовать клеммы типа WAGO. Они бывают одноразовыми и многоразовыми с рычажным зажимом. Всё что нужно – это зачистить провод и вставить его в разъём клеммника, после чего зажать зажим

Но обращайте внимание на минимальное сечение проводов, которые можно подключать к конкретному клеммнику, а также насколько хорошо он зажат после подключения

Не скручивайте провода — они не обеспечат надежного контакта.
