Как связать канализацию и колодец

Что представляет собой фильтрующий (перфорированный) колодец для септика, ливневой канализации, дренажа

Фильтрационный колодец — это специальная конструкция, которая расположена под землей, предназначена для очищения сточных и бытовых вод, а также отведения сточных вод после септика. Нередко фильтрационный колодец используют как стационарную постройку.

Назначение

Фильтрующий колодец необходим в следующих ситуациях:

• количество сточных вод на конкретной территории менее 1 м³. В данном случае функциональное предназначение колодца — водоотвод. Он ее с успехом осуществляет;
• объем воды больше заявленного выше порога. Колодец как стационарное сооружение, не может полностью очистить воду. Для этой цели устанавливают септик. Задача фильтрационного колодца — вторичная очистка.

Обратите внимание! Насколько качественно справится со своей работой колодец — зависит не только от самой конструкции, но и от грунта. Лучший результат там, где почва песчаная или торфяная

Принцип действия

Как работает система? Технологический процесс стандартного фильтрующего сооружения довольно простой. Вода по специальной трубке из септика попадает в отстойник — резервуар. Через некоторое время все примеси и фракции оседают на дне камеры.

Далее воду прогоняют через фильтры. Там она проходит повторную очистку и только затем попадает в грунт.

Конструкция

В качестве очищающего материала используют:

• мелкий гравий;
• кокс;
• торф;
• керамзит — диаметром не более 2,5 см.

Устройства имеют следующую конструкцию:

• донный фильтр;
• стенки;
• перекрытие.

Рассмотрим все составляющие системы более детально.

Донный фильтр

Его задача — очистить жидкость до ее проникновения в почву. В месте, где она будет поступать из трубы канализации в фильтр, устанавливают щиток. Его делают из древесины, предварительно пропитывают антисептиком. Приспособление исключает размытие дренажного дна и равномерно распределяет всю жидкость по поверхности элемента.

В качестве сорбента для донного фильтра выступают:

• камни;
• мелкие фракции кирпича;
• щебень;
• керамзит.

Важно! Наполняют фильтр только мелкими фрагментами. Толщина засыпки — 100 -120 см

Учитывайте, что на верхней части фильтра через несколько месяцев появится осадок. Не устраняйте его с использованием средств бытовой химии — это может быть опасно. Проводите очистку насосом или купите специальные препараты. Чтобы колодец можно было почистить самостоятельно, не делайте его глубже 2,5 метров.

Стенки

Оптимальный материал для их строительства — кирпич, готовые кольца из бетона. Внутри них уже есть металлическая арматура — она делает конструкцию прочной и долговечной.

Как вариант — колодцы из металлических труб. Их недостаток — придется сверлить отверстия.

Перекрытие

Чтобы конструкция качественно очищала воду, потребуется сделать перекрытия и вентиляцию. Используют для этой цели трубу диаметром 10 см.

Выведите ее наружу и прикройте флюгером. Чтобы труба не портила дизайн, посадите рядом цветы или растения.

В перекрытии установите люк. Он должен иметь две крышки. Одна — нижняя — будет утяжелять конструкцию. Вторая — верхняя — обеспечивает несущую функцию.

Между ними проложите утеплитель — например — пенопласт или минеральную вату. Чтобы улучшить теплоизоляционные характеристики сооружения, сверху перекрытия также разместите слой защитного материала.

Определяемся с типом очистного сооружения

Очистные сооружения для частного дома обустраивают в виде простейшей выгребной ямы без дна или герметичной емкости для сточных вод. Улучшить фильтрацию сточных вод позволяет однокамерный септик с почвенной очисткой или двухкамерный септик с фильтрующим колодцем. Возможен вариант сооружения из трех камер с полем фильтрации, а также — с применением биофильтра и системой подачи воздуха.

Однокамерный септик, в сущности, представляет собой выгребную яму с дренажным слоем. На дно колодца насыпается щебень или гравий, смешанные с песком. Проходя через фильтрующий слой, жидкие фракции отходов перед попаданием в почву очищаются. Через некоторое время дренажный слой нужно заменять, так как на нем отсаживаются илистые отложения. Однокамерный септик подходит для частного дома с небольшим объемом сточных вод.

Двухкамерный септик состоит из накопительной емкости и фильтрующего колодца, которые соединяются переливной трубой. В отстойнике фекалии частично осветляются, затем попадают в шахту с дренажным слоем на дне. В почву они просачиваются уже достаточно очищенными.

Двухкамерный септик является популярным вариантом канализации для частного дома, так как не требует больших финансовых затрат для его оборудования и работает эффективно.

«Выгребная яма из автомобильных покрышек своими руками: канализация в частном доме, на даче и в бане».

Последовательно пройдя все секции, стоки попадают на поле фильтрации, представляющее собой площадь под землей около тридцати квадратных метров, где происходит окончательная почвенная очистка. При наличии на участке свободного места такой способ обустройства канализации является оптимальным.

Септик с биофильтром является станцией глубокой очистки канализациии. По принципу действия он схож с очистной системой с полем фильтрации, только в этом случае его заменяет сепаратор воды и подселенные на выходе переливной трубы в четвертую секцию анаэробные бактерии, очищающие стоки приблизительно на девяносто пять процентов. Такую воду можно использовать для технических нужд.

Станции глубокой очистки нерационально устанавливать в частных домах с периодическим проживанием, так как, если канализацией подобной конструкции не пользоваться постоянно, происходит гибель бактерий, разлагающих органические остатки. К тому же стоят они довольно дорого.

Виды колодцев

Различают 2 основных вида конструкции по назначению:

• Смотровые. Они предназначены для контроля работы линии канализации на определенном участке.
• Распределительные. Их конструкция предполагает несколько входных и выходных отверстий, за счет которых осуществляется разветвление основной линии на несколько.

Колодцы могут иметь разную форму:

• с круглым периметром;
• с квадратным периметром.

По материалу различают:

• бетонные;
• кирпичные;
• полимерные.

Для отвода стоков из крупного многоквартирного дома или производственного здания целесообразно выбрать бетонную или каменную конструкцию, для частного дома используют полимерные ёмкости или сборку из железобетонных колец. В колодце должно быть отверстие для трубы основной магистрали и для вывода распределителя.

Стоимость бетонных колец для канализации

Устройство канализации из бетонных колец схема обеспечивает обустройство системы слива, благоприятной для экологии. Такая канализация не загрязняет водоемы, расположенные поблизости и совершенно не мешает росту деревьев. Купить бетонные кольца для канализации, цена которых начинается примерно с 1000 рублей можно в строительных магазинах или на специальных сайтах.

Стоимость бетонных колец от разных производителей может хоть и не существенно, но все же отличаться. Но в любом случае цена и качество этих изделий полностью соответствуют друг другу. Если же учесть, сколько стоят бетонные кольца для канализации, то строительство септиков является вполне рентабельным.

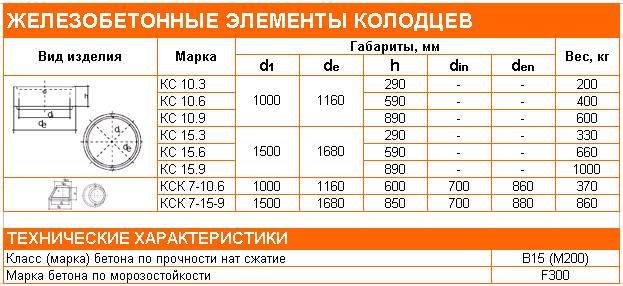

Бетонные кольца: размеры и цены:

Обозначение кольца	Внутренний диаметр, мм	Толщина стенки, мм	Высота, мм	Стоимость, руб
КС-7-9	700	70	890	1200
КС-10-9	1000	80	890	1900
КС-15-9	1500	90	890	2600
КС-20-9	2000	100	890	4400

Канализация из бетонных колец – доступный и практичный вариант решения проблемы сточных вод в частном доме. Кольца удобны своей универсальностью. С их помощью можно варьировать ширину и глубину колодца, что позволяет спроектировать локальную канализацию, исходя из нужд конкретной семьи.

Как делается канализация из бетонных колец и ее схема показаны в видео:

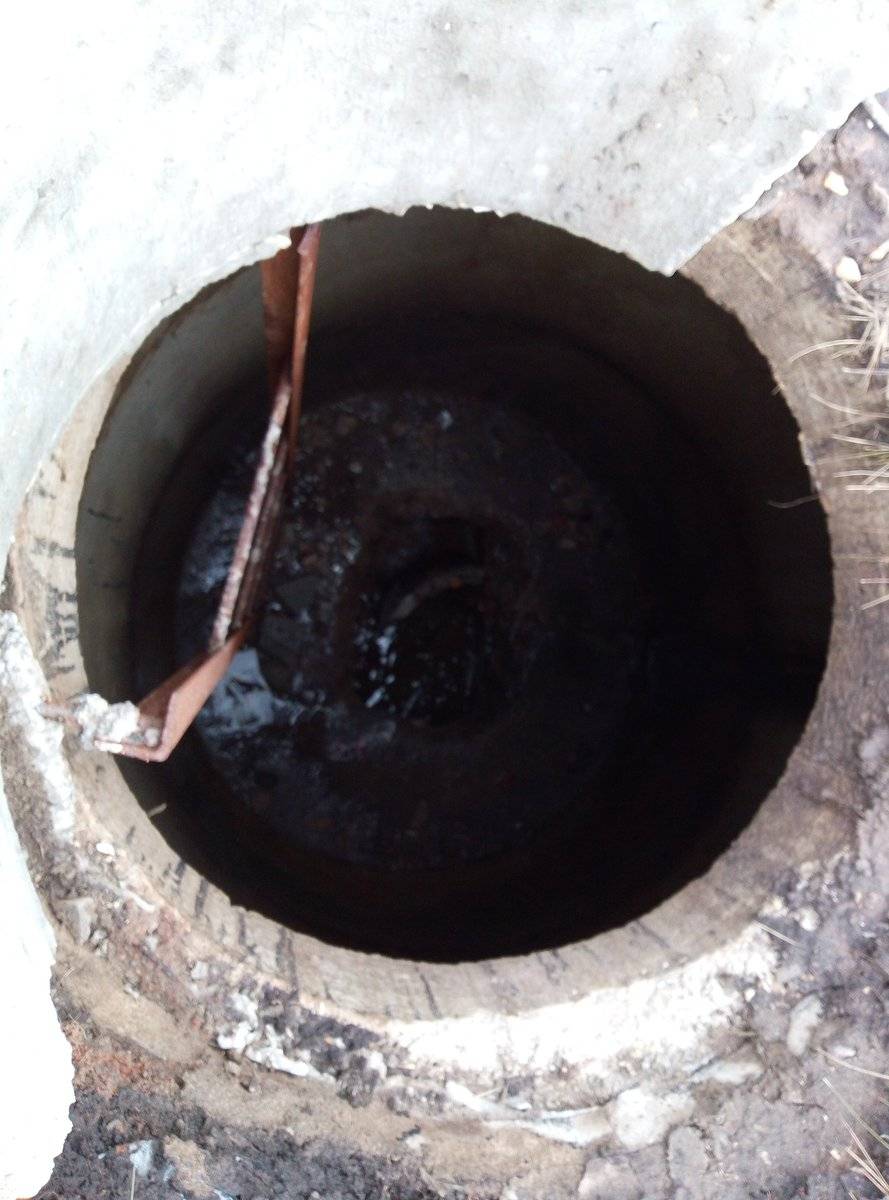

Реставрация старых колодцев

В сфере оборудования системы автономного водоснабжения есть задача, для решения которой особенно подходят трубы большого диаметра, собранные из полимерных сегментов. Это реанимация пришедших в негодность накопителей воды для питья или технических нужд.

Многие ёмкости, сделанные из деревянных срубов, кирпича или железобетонных колец с течением времени разрушаются: стены покрываются слоем плесени, дерево гниёт, бетонные сегменты сдвигаются, в швах появляется течь. Дно заиливается, вода становится непригодной для питья.

С помощью колец из полипропилена или полиэтилена меньшего диаметра, возможно провести санацию и углубление колодца, вернув его к жизни. Для этого необходимо провести следующие восстановительные мероприятия:

• Откачивается вода.
• До песка убирается донный фильтр из щебня или камней.
• При необходимости проводят максимальное углубление в грунте.
• Пластиковые кольцевые элементы диаметром 850–950 мм свинчиваются с нанесением на резьбу водостойкого герметика.
• Новый колодезный ствол опускают в старую шахту.
• Ненужное пространство заполняют песчано-гравийной смесью с уплотнением.
• Формируется фильтрующий слой на дне.

Экономия денежных и трудовых затрат в таком случае превышает половину стоимости нового колодца.

К чему может привести отсутствие колодца

Высокий уровень подземных вод приводит к очень печальным последствиям на участке. Основным признаком данного явления служит долго стоящая дождевая вода. Если подобное проявляется довольно часто, то следует немедленно применять меры.

Самым страшным последствием находящегося рядом с поверхностью уровня подземных вод может быть постепенное разрушение фундамента дома. Влага, особенно при частых перепадах температуры, губительно влияет на любые строения. Это приводит не только к повреждению бетона, но и к быстрому гниению деревянных конструкций. Вода, превращаясь в лёд, способна разрушить даже бетон или кирпичную кладку.

Переизбыток влаги также пагубно влияет и на урожай, так как способствует быстрому увеличению вредных бактерий и микроорганизмов. За большим количеством воды следует гниение плодовых деревьев и овощей.

Дренажная система позволяет устранить избыток влаги. Возможна установка нескольких колодцев, это поможет быстрее справиться с лишней водой.

Устройство перепадного колодца для системы местной канализации

Перепадной колодец

Перепадный колодец необходим в том случае, если  из-за природного рельефа участка невозможно произвести укладку канализационных труб с требуемым углом наклона.

Как правило, схема колодца канализационного перепадного отличается от обычного наличием опуска.

Однако если перепад высоты расположения труб в таком колодце менее 400 метров, то можно обойтись и без установки этой дополнительной детали. Опуск для перепадного колодца можно собрать самостоятельно.

Он состоит из прямой крестовины, трубы и колена. Если проводится соединение пластиковых труб, то колено должно быть на 45 градусов, при применении чугунных труб необходимый угол составляет 135 градусов. Опуск крепится к стенке колодца при помощи хомутов.

Место расположения в зависимости от назначения

Согласно нормативам СНиП, существуют точки обязательной установки ревизионных камер:

• в местах поворотов и уклонов, при изменении направления линейного трубопровода;
• в местах присоединений к центральной линии дополнительных отводов;
• на участках смены диаметра труб.

Входы частных канализационных сетей в центральную систему (или коллектор) также оснащаются смотровыми камерами.

Диаметр труб напрямую зависит от протяженности линейного участка. Например, трубопровод длиной до 35 м состоит из элементов с диаметром 150 мм, стометровый участок – из труб диаметром от 700 до 900 мм, максимально возможная 300-метровая линия – из труб, диаметр которых может быть более 2 м.

Зависимость обратная, то есть если диаметр трубопровода 150 мм, то через 35 метров обязательно необходим монтаж колодца.

Основное место расположения смотровых сооружений на частном загородном участке – линия, соединяющая ливневые водоприемники с отстойником, коллектором или полем фильтрации

Выбирают наиболее сложный участок и монтируют ревизионную камеру. Чаще всего это место врезки дополнительного рукава, например, идущего от бани.

Смотровые колодцы для частного использования могут отличаться от промышленных аналогов размерами или количеством патрубков, но принципиального различия не имеют.

Разновидности дренажных пластиковых колодцев

Для устройства дренажной системы на загородном участке помимо труб нужны специальные сооружения. И если раньше их делали из подручных материалов, то сегодня производители предлагают пользователям полимерные колодцы, которые можно свободно устанавливать самостоятельно.

Данная продукция полностью охватывает нужды владельцев загородных участков, которым для работы понадобится:

• Колодец поворотный;
• Колодец смотровой;
• Колодец коллекторный;
• Колодец поглотительный.

Поворотные колодцы

Дренажная система представляет собой разветвлённую сеть труб, собирающих и транспортирующих ливневые и талые воды.

Но вместе с жидкостью в них попадают листья, песок и прочий мусор, способный воспрепятствовать протоку. Чтобы своевременно прочистить трубопровод необходимо наличие одного или более поворотных колодцев.

В этих сооружениях поток может совершить поворот на 90 градусов и устремиться далее без какой-либо задержки. В дренажных системах большой площади в поворотные полиэтиленовые колодцы могут сходиться сразу несколько труб, соединяясь в едином направлении. Данные конструкции, как правило, расположены в углах участка.

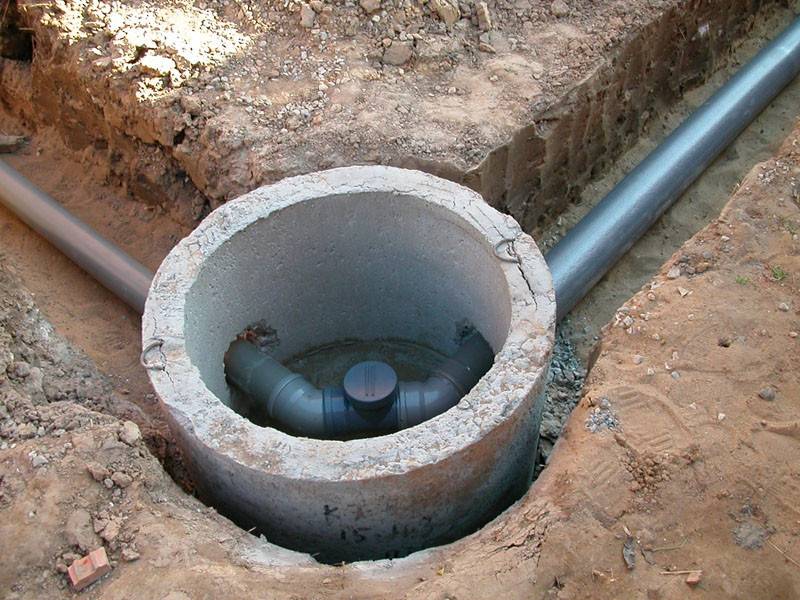

Смотровые колодцы

Следующим элементом ливневой канализации является смотровой колодец. Конструкции данного типа изготавливаются диаметром до 46 см. Этого вполне достаточно для проверки состояния участка дренажной системы, а при необходимости и его прочистки.

Если ливневая канализация расположена на большой площади, то для ревизии используются более габаритные сооружения. Такой канализационный колодец может быть в пределах от 90 см до 2 м в диаметре.

Сооружения большого объёма предназначены не только для приёма и передачи большого количества стоков, но и для удобства работы обслуживающего персонала.

В таких конструкциях имеются спусковые лестницы. Колодцы данного типа дополняют дренажную систему и устанавливаются между трубопроводами большой протяжённости.

Коллекторные колодцы

Конечной точкой ливневой канализационной системы является коллекторный колодец. Именно в него собирается вся собранная вода, поэтому данное сооружение иногда называют накопительным.

Колодец в обязательном порядке должен быть укомплектован дренажным насосом.

Вся вода, собранная в данном сооружении, отправляется в расположенный рядом водоём или придорожную канаву. Также можно использовать принятую влагу для последующего полива.

Коллекторных ёмкостей может быть несколько. Большое количество используется для уменьшения системы трубопровода. Каждый канализационный пластиковый колодец в обязательном порядке должен иметь герметичное дно

Это особенно важно при высоко расположенных грунтовых водах

Чтобы наполнение ёмкости происходило как можно дольше, колодец делают с большим диаметром. Месторасположение коллекторного колодца выбирают в самом низком месте. Это позволит собираемой воде самостоятельно передвигаться в конечную точку.

Поглотительные колодцы

Если ливневые воды невозможно отправить в прилегающий водоём или придорожную канаву, в конечной точке сбора устраивают сооружение другого типа. Это поглотительный (фильтрующий) колодец.

Данная конструкция имеет глубину не менее 2 м, на дне которой устраивается подушка из щебня или битого кирпича. Толщина данного слоя не должна быть меньше 30 см при условии, что поверх него будет находиться геотекстиль, засыпанный грунтом.

Наиболее эффективно поглотительные пластиковые колодцы для канализации работают на песчаных и супесчаных грунтах. Собираемая вода не поднимается выше определённого уровня и нет необходимости в её откачке.

Канализационные колодцы: типы и устройство ↑

По своему назначению данные сооружения делятся на:

• перепадные;
• смотровые;
• накопительные;
• фильтрационные.

Перепадный ↑

На участках со сложным рельефом укладка трубопровода может быть затруднена из-за невозможности соблюдения правильного уклона магистрали. Если высота перепада превышает 30 см, тогда необходимо применить перепадныйканализационный колодец, устройство которого позволяет нормализовать скорость движения стоков.

Входящая труба располагается вверху, а выходящая внизу конструкции. Падающий поток воды гасится о дносооружения и направляется дальше по системе. При слишком большом уровне перепада могут применяться дополнительные ступени гашения, которые позволяют более эффективно снижать скорость сточной воды.

Конструкция перепадного канализационного колодца

Смотровой ↑

Чем больше длина магистрали, тем сложнее контролировать ее работу и осуществлять ремонт. Чтобы упростить обслуживание системы, применяются смотровые сооружения, которые устанавливаются по всей протяженности трубопровода. Интервал между ними зависит от диаметра трубы:

• для Ø150 мм – 35 м;
• для Ø200 мм – 50 м;
• для Ø2000 мм – 300 м.

Смотровой колодец состоит из прямоугольной или круглой шахты, дно которой оборудовано специальным лотком открытого типа для перетекания стоков из одной трубы в другую. Открытый лоток позволяет следить за движением сточных вод и производить очистку трубы.

Устройство смотрового канализационного колодца зависит от особенностей магистрали. Он может устанавливаться на прямую трубу или иметь один выход и несколько входов, что упрощает планирование и монтаж системы.

Виды смотровых сооружений для канализации

Накопительный ↑

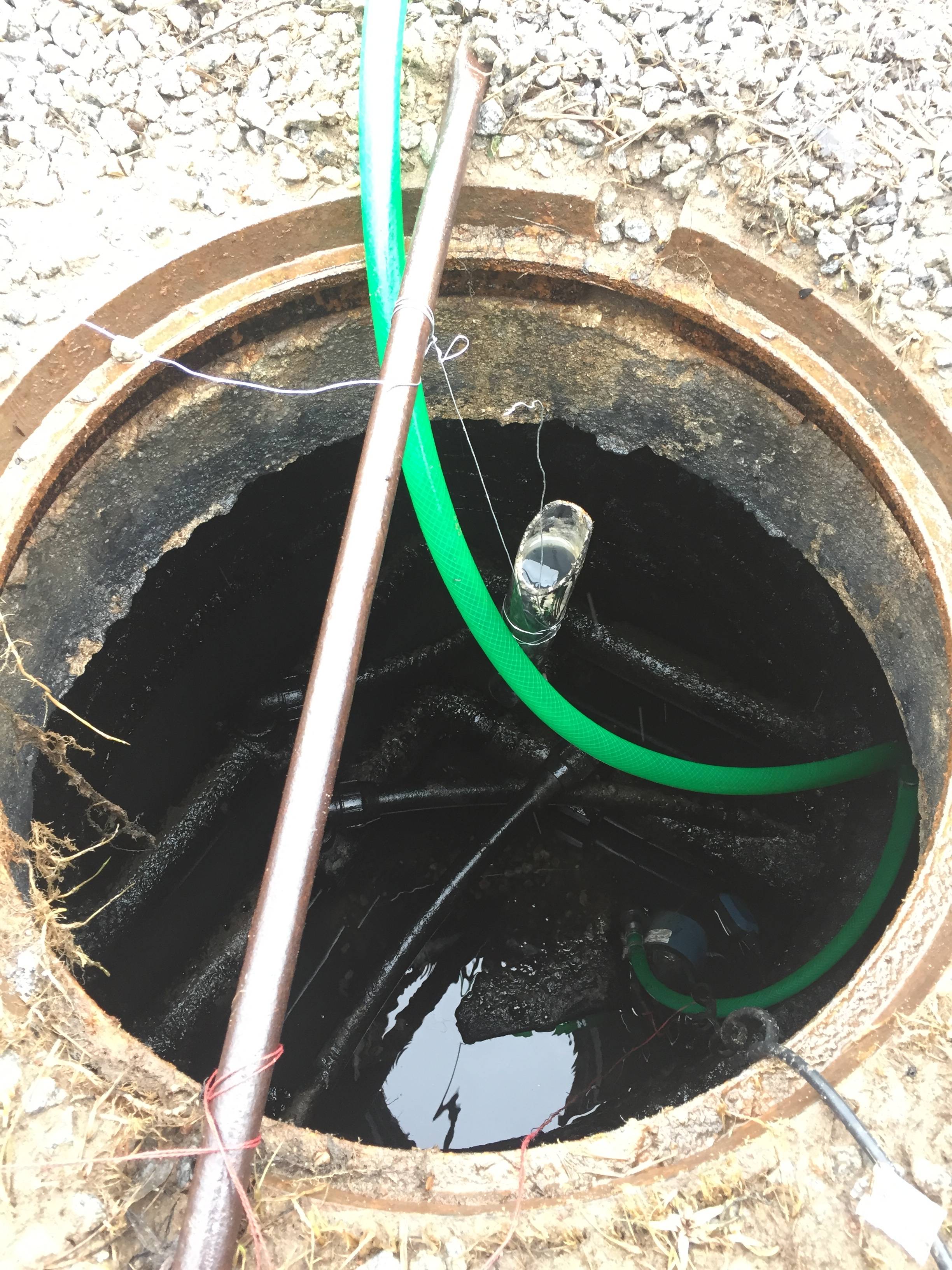

В качестве конечной точки автономной канализации выступает накопительный колодец, предназначенный для сбора всех стоков из дренажной, ливневой или бытовой канализационной системы. Герметичную емкость постепенно наполняет вода, которая впоследствии удаляется с помощью насосного оборудования или ассенизаторской машины.

В случае накопления бытовых стоков такое сооружение располагается недалеко от проезжей части, чтобы обеспечить удобство для ассенизаторской работы. Если подобная конструкция колодца является частью ливневой канализации или дренажной системы, тогда воду можно откачивать с помощью обычного насоса и использовать ее для полива участка.

Накопительный резервуар для сточных вод

Фильтрационный ↑

Одним из вариантов удаления стоков из канализации является отвод воды в грунт. Для этого она должна пройти дополнительную очистку с помощью фильтрационного колодца. Чаще всего такой элемент устанавливается после септика или является конечной точкой дренажной и ливневой системы.

Типовая конструкция фильтрационного колодца для канализации состоит из следующих элементов:

• крышка люка;
• вентиляционный отвод;
• вход канализационной трубы;
• перфорация в нижней части резервуара;
• донный гравийно-песчаный фильтр.

Устройство фильтрационного колодца

Устройство фильтрующего колодца

Последним элементом автономной системы канализации является фильтрующий колодец. В него поступает вода, прошедшая предварительные степени очистки в первых камерах септика.

Планируя построить фильтрующий канализационный колодец для дачи, нужно знать, что его устройство похоже на устройство накопительного, но имеет свои особенности.

Так, при устройстве основания колодца бетон укладывают не сплошным слоем, а по периметру шахты, оставляя грунт в центре будущего колодца свободным. Таким образом, кромка нижнего кольца колодца будет опираться на бетонное основание, а дно колодца не будет препятствовать проникновению воды вниз.

Для дополнительной фильтрации в нижнем отсеке колодца делают дренажные отверстия, располагая их на расстоянии 50-100 ммдруг от друга. При строительстве такого колодца из кирпича, при кладке оставляют отверстия-зазоры.

На дно колодца метровым слоем засыпают фильтрующим материалом – щебнем, гравием, битым кирпичом. Такую же засыпку делают снаружи по периметру в нижней части колодца. Входной патрубок располагают на высоте500 ммот верхнего края засыпки, которая прикрывается водоотбойной доской, чтобы падающая струя не размывала слой фильтрующего материала.

Подготовка основания

Чтобы правильно смонтировать канализационную шахту и подключить ее к системе труб, особое внимание нужно уделить обустройству дна котлована. Как правило, для сборки очистных сооружений используют ЖБ колодцы. В отличие от пластика и других материалов, они более долговечны, поскольку не боятся температурных перепадов и воздействия влаги

Однако в случае их монтажа потребуется дополнительная гидроизоляция, о который мы расскажем подробнее, но чуть позже

В отличие от пластика и других материалов, они более долговечны, поскольку не боятся температурных перепадов и воздействия влаги. Однако в случае их монтажа потребуется дополнительная гидроизоляция, о который мы расскажем подробнее, но чуть позже.

Итак, устройство колодца накопительного типа предполагает следующую отделку дна котлована:

1. Слоем в 15-20 см засыпают мелкофракционную щебенку или гравий;
2. После этого минеральную подушку заливают бетонным раствором;
3. Чтобы вода из системы уходила самотеком, нужно сделать небольшой уклон днища в сторону отводящей трубы.

Назначение канализационного колодца

Важно! Согласно требованиям СНиП, прокладка сетей водоотведения наземным и надземным способами в границах населённых пунктов запрещено. Иными словами, вся канализация должна располагаться под землёй

Такое исполнение исключает возможность профилактического обслуживания. На участках, где отсутствует канализационный колодец, в случае аварии приходится проводить земляные работы с разработкой грунта.

В большинстве случаев работоспособность нарушается в результате засоров. Значительная их часть происходит в местах поворотов и соединений нескольких линий. Для предотвращения и устранения возможных неисправностей строят канализационные колодцы. Они называются смотровыми.

Устанавливаются смотровые канализационные колодцы и в местах, подверженных другим неисправностям.

Отдельным видом канализационного колодца являются смотровые камеры. Они помогают точнее определить место неисправности.

Как выбрать подходящий вид фильтрующего колодца

Какую конструкцию и материал для изготовления поглотителя выбрать, зависит от ряда факторов:

• количества потребляемой воды;
• состава грунта;
• финансовых возможностей.

Сравнение конструкций со стенками из разных материалов и с разными фильтрами

В качестве фильтров используют как натуральные материалы, так и искусственные. Главное условие — при контакте с водой дренаж не должен разлагаться. Токсичные и биологически опасные компоненты не могут использоваться в качестве фильтра.

Оптимальные материалы:

• кварц;
• галька;
• щебень;
• речной песок.

Совет! Остатки строительных материалов в качестве дренажного слоя лучше не использовать.

В качестве материала для монтажа колодцев чаще всего выбирают:

• кирпич — качественный и долговечный материал. Преимущества — надежность конструкции, все работы можно сделать в одиночку. Недостатки — высокая стоимость сложности в укладке;
• бетонные кольца — быстро монтируются, служат долго. Чтобы установить конструкцию, потребуются помощники;
• пластиковые — бюджетный вариант очистки воды. Сроки использования ограничены. Материал боится низких температур и механических воздействий. Требует усиленной гидроизоляции;
• старые автомобильные шины — колодец из них делается быстро, кроме резины потребуются только пластиковые скобы для фиксации, канализационная труба и утеплитель. Подходит лишь для использования на даче, так как боится морозов.

Сравнение конического и цилиндрического колодца

Рассмотрим сравнительные характеристики двух вариантов фильтрующих колодцев — конической и цилиндрической формы.

Конический

Используется для сточного водоотведения, которые прошли предварительную фильтрацию в септиках, очистительных системах. Конструкции делают из специальной гофротрубы — она выполняет функцию очистки. Используют два варианта:

• без перфорации;
• с перфорацией.

Диаметр обоих вариантов труб — 6,3 см.

Преимущество конического колодца — в возможности устанавливать оборудование в грунтах с различным составом.

Цилиндрический

Цилиндрические модели изготавливают из полипропилена. Главное их отличие от конических версий — ограниченность применения. Например, в почву с большой концентрацией глины их лучше не монтировать.

Труба цилиндра имеет диаметр 100 см, высота — 300.

Как и конический, фильтры в форме цилиндра стоят недорого и удобны в установке.

Актуальные требования к канализационным колодцам

Особенно важно знать, что согласно СНиП канализационные колодцы смотровые при размере трубопроводов до 150 мм, устраиваются через каждые 35 м, при 200 – через 50 м прямоточных участков трубопроводов. Кроме того, монтаж сооружений показан при:

• Поворотных изменениях системы стока воды;
• При изменении диаметра трубопровода или наличии уклона;
• В местах вхождения дополнительных ответвлений.

Документы, регламентирующие требования: для железобетонных изделий – ГОСТ 2080-90, для полимерных сооружений – ГОСТ-Р №0260760. Производители предлагают ТУ для пластиковых сооружений, дополняя имеющиеся регламенты.

Каменные конструкции могут быть изготовлены из сборного, монолитного бетона, железобетонных смесей, кирпича. Фильтрующие сооружения – из бутового камня. Для изготовления полимерных конструкций допустимо применение поливинилхлорида (ПВХ), полипропилена (ПП), полиэтилена нужной плотности (ПЭ).
