Как установить экран под ванну своими руками

Что собой представляет экран под ванной, и какие виды изделий существуют

Для современного человека ванная комната – это уже не просто техническое помещение, где можно вымыть руки и принять душ, а место для релаксации. А о каком расслаблении можно говорить, если внешний вид помещения вызывает отвращение. Причиной ухудшения настроения может стать ненужный «хлам», выглядывающий из-под шикарной акриловой ванны. Сохранить ваши нервы может простое приспособление – экран под ванную, который можно купить в готовом виде, или изготовить своими руками. Сложность монтажа зависит от выбранной конструкции и материала исполнения, а экраны могут быть изготовлены из следующих материалов:

прочный пластик и другие полимерные материалы, имеющие высокую стойкость к воздействию влаги – самый распространенный вариант;
органическое стекло – настоящее украшение ванной комнаты и идеальное решение для любителей необычных интерьеров;
древесноволокнистые плиты мелкодисперсионной фракции, или МДФ;
древесно-стружечная плита, покрытая слоем ламината или ЛДСП;
гипсокартон, а он чаще всего используется в конструкциях, изготавливаемых самостоятельно.

На рынке сантехнических материалов ванные сегодня представлены в широком ассортименте. Купить можно шикарную металлическую конструкцию, все еще пользуются повышенным спросом прочные чугунные ванны, хорошо держащие тепло, нашли свое применение и изделия из акрила. Производители заботятся о своем имидже, поэтому делают все, чтобы конечному потребителю было комфортно, поэтому большинство современных конструкций поставляются в комплекте с экранами, а они имеют несколько разновидностей:

удобные конструкции с раздвижными дверцами – вариант, который предпочитает большинство пользователей;
с отдельными распашными дверцами;
изделия со съемными панелями, которые подходят для тех, кто не планирует частое использование пространства под ванной;
с глухими панелями и смотровыми люками для организации ревизии и ремонта сантехнических труб и фурнитуры.

Характерной особенностью большинства готовых конструкций является простота монтажа. Имея стандартный набор инструментов, с задачей может справиться даже тот, кто до этого с сантехникой был «на вы». Некоторые сложности могут возникнуть при установке экрана, изготовленного самостоятельно, но и в этом случае особых сложностей возникнет не должно, особенно если воспользуетесь нашими советами о том, как установить экран под ванной.

Экран из гипсокартона под плитку в ванной. Разновидности экранов по особенностям консрукции

По этому критерию выделяют следующие группы:

Безусловно, глухие экраны смотрятся аккуратно и эстетично, но это небезопасный вариант, грозящий появлением в ванной сырости и плесени. А в квартире городского многоэтажного дома его и вовсе лучше не рассматривать.

Глухие экраны или имеющие лишь ревизионное окошко для доступа к системе слива. Как говорилось выше – это далеко не лучший вариант конструкции, особенно для ванной в квартире многоэтажки. При большом желании подобный экран допустим в ванной частного дома, где полностью отсутствует риск залить соседей снизу. Но в этом случае следует быть готовым к возможности проявления плесени из-за плохо вентилируемого пространства в условиях повышенной влажности.

Оптимальным вариантом будет конструкция, позволяющая добраться до любого уголка пространства под ванной.

Стационарные, съемные, раздвижные варианты или с полностью распахивающимися дверцами. Стационарно, скажем, может быть установлен каркас, на котором будут закреплены съемные или открывающиеся детали конструкции.

Каркас под ванну, имеющую криволинейные формы, лучше всего изготавливать из металлического профиля, на который затем фиксируются съемные детали декоративной обшивки.

Экраны могут быть прямыми или криволинейными. Прямые конструкция обустраиваются под ванну, имеющую традиционную прямоугольную форму. Более сложные же варианты придется устанавливать под современные акриловые модели, например, угловые.

Неплохим и легко реализуемым вариантом является монтаж под ванну влагонепроницаемой шторки. Шторку можно назвать самым доступным, не лишенным преимуществ способом закрыть неприглядный вид пространства.

Конструкции могут быть каркасными или же выполненными из одного материала. Для обустройства каркаса могут быть применены металлические профили или деревянный брус.

Ассортимент экранов

Имеющееся под ванной пространство можно вообще не использовать или сделать его местом, предназначенным для хранения различных хозяйственных мелочей. Его прикрывают экраном, состоящим из прочной алюминиевой, стальной или полимерной рамки и панели, которая закреплена на ней.

Ассортимент этой продукции огромен, особенно это касается декоративного оформления. В продаже имеются модели разных форм и текстур, однотонные и оформленные фотопечатью.

В зависимости от особенности конструкции изготавливают экраны:

раздвижные;
стационарные глухие;
съемные;
с дверцами – распашными и откидными;
с технологическим люком;
с полочками.

Их полотно бывает:

сплошным;
решетчатым.

В результате установки под ванну экрана решетчатого типа под сантехникой улучшается воздухообмен, там не появляется неприятный запах и плесень.

Большую часть моделей заводского изготовления комплектуют регулируемыми ножками. Благодаря их наличию образуется просвет между напольным покрытием и нижним краем экрана, позволяющий человеку становиться вплотную к ванне. Длина конструкции стандартно равна 150 – 170 сантиметров, а высота 50 – 60 сантиметров, но и иные типоразмеры представлены в ассортименте.

В зависимости от материала изготовления эти изделия бывают:

Пластиковые. Среди их преимуществ значится большое разнообразие цветового решения и фактур. Такие изделия легко очистить от разных загрязнений, они не деформируются, и продолжительное время сохраняют первоначальный вид. Нет ничего сложного в такой работе, как установить пластиковый экран под ванну. Из минусов нужно отметить недостаточную механическую прочность и неустойчивость к химическим веществам и абразивам.
Стеклянные. Изделия из оргстекла выглядят оригинально и эффектно. В продаже имеются варианты в матовом и зеркальном исполнении, с росписью, с рифленой поверхностью и иным декором. Материал характеризуется долговечностью, прочностью, высокой устойчивостью к стиранию и влиянию моющих составов. К недостаткам относится дороговизна, большой вес. По сравнению с пластиковыми изделиями процесс, как установить под ванную экран из оргстекла, более сложен.
Из МДФ. Такая продукция имеет широкий выбор расцветок, доступную стоимость, ее просто монтировать. Экраны из данного материала нетрудно очистить от загрязнений, им не нужен специальный уход, они подойдут под любой стиль помещения. Но недостатки также присутствуют – склонность к деформации, непродолжительный срок эксплуатации, ограниченное число типоразмеров.
Из гипсокартона. Наиболее востребованный вариант изготовления экрана своими руками. Гипсокартон можно легко подогнать под разные размеры и формы сантехнических приборов. Он отличается незначительным весом, длительной эксплуатацией. Работа, связанная с тем, как установить под ванну экран из гипсокартонных листов, занимает немало времени и ему требуется обязательная декоративная отделка.

Перед началом монтажа большинства моделей необходимо собрать каркас вдоль периметра ванны. Его чаще всего изготавливают из алюминиевых профилей и гораздо реже из деревянных брусков. До того, как установить для ванны экран, сделанный из легкого пластика, каркас делать не нужно, поскольку его крепят непосредственно к бортику сантехники.

В некоторых случаях пространство прикрывают кирпичной кладкой, после чего ее облицовывают мозаикой или кафелем. Специалисты рекомендуют оставлять в такой стенке аварийный люк для проведения ремонта коммуникаций в случае аварии, чтобы не пришлось ее разбирать. Конструкция, созданная таким способом, превосходно выглядит и отличается надежностью, но рабочий процесс, как ставить экран под ванну, требует много времени и исключает использование пространства для бытовых целей.

Установка экрана

Боковой экран акриловых ванн часто продается отдельно. Для прямоугольных конструкций боковую часть можно выполнить самостоятельно, например, из гипсокартона с последующей облицовкой плиткой. В этом случаи экран устанавливается под углом для удобства размещения ног в процессе выполнения, какой-то, работы над ванной. Для этих же целей в его нижней части, посередине оставляется проем с шириной 200 — 300 мм и высотой 100 — 150 мм.

READ Как установить рулонные шторы на пластиковые окна без сверления на леске

Подобную защиту будет трудно изготовить для угловых изделий. Поэтому желательно вместе с ванной приобрести стандартный экран. С ним прилагаются захваты, упоры и подпружиненные ножки. Этот комплект не обеспечивает жесткость конструкции.

Рассмотрим один из вариантов укрепления экрана

Прикрепите к ванне и стене металлические захваты и упоры таким образом, чтобы упираясь в упоры и захваты, экран находился на одном уровне с ванной в вертикальном положении.

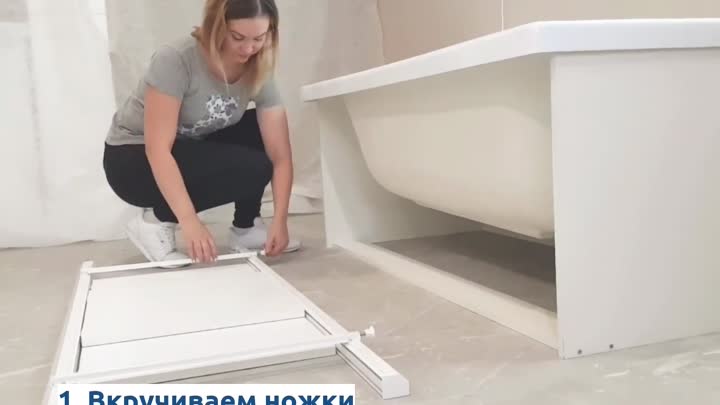

В монтажные отверстия боковой защиты установите ножки. Подготовьте брус в количестве 6 шт. с высотой, соответствующей высоте между кромками экрана.

Фото крепления экрана акриловой ванны.

В четырех подготовленных элементах в боковой части проделайте отверстие диаметром 14 мм и глубиной, равной высоте соединительной гайки. Так как гайка должна плотно входить в дерево, отверстие не следует рассверливать.

Деревянные изделия с гайками будут выполнять функцию дополнительных опорных ножек, другие служат как арматура.

Вбейте соединительные гайки в брус. На боковых частях защиты произведите разметку отверстий для крепления деревянных элементов к экрану. Брус нужно располагать таким образом: без отверстий по бокам, а другие четыре детали равномерно распределить по защите с учетом имеющихся ножек.

В местах, где будет размещаться доска без соединительных гаек, с двух сторон бурта экрана, посередине проделайте отверстия диаметром 4 мм и произведите зенкеровку для размещения головки самореза на одном уровне с изделием.

В точках установки бруса с гайками в верхней части защиты проделайте отверстия на 4 мм с зенкеровкой, а с противоположной стороны отверстие диаметром 10 мм.

В экране плотно разместите деревянные элементы и зафиксируйте их шурупами и болтами в соответствии с назначением. Установите защиту на свое место, разоприте ее болтами, установленными в дополнительных опорных ножках, между полом и бортом ванны.

Фото крепления угловой акриловой ванны.

Материалы и инструмент

Схема устройства ванны с экраном.

Установить экран под ванну своими руками не так сложно, если придерживаться инструкции по работе. Но заранее необходимо приобрести нужные материалы и инструменты, без которых обойтись будет просто нереально. К таким инструментам относятся:

набор отверток;
шуруповерт;
дюбеля;
набор шурупов;
строительный отвес и уровень;
молоток;
деревянные бруски;
резиновые тонкие прокладки.

Помимо этого, нужно приобрести и сам экран. Для этого сначала сделайте все замеры, а потом принимайтесь за выбор. Можно как купить готовую конструкцию, так и сделать ее на заказ. В обоих случаях это не будет стоить слишком дорого. Вы можете даже самостоятельно вырезать экран требуемого размера, сделав разметки и доведя кусок гипсокартона или пластика при помощи лобзика или строительного ножа до нужного размера.

Схема сборки экрана на ножках под ванну своими руками.

Специалисты склоняются к приобретению готового каркаса или его монтажу на заказ. При этом они отдают предпочтение раздвижным конструкциям, которые дают возможность легко открывать пространство под ванной. В итоге ваш экран будет не только декоративным, но и практичным. Ведь вы сможете там беспрепятственно хранить все, что вам необходимо.

Как правило, на сегодняшний день существует две основные разновидности подобных экранов. Отличаются они конструкционными характеристиками. Первый вариант характеризуется тем, что имеет снизу небольшие колесики, с помощью которых створки экрана просто ездят по отдельно устанавливаемому внизу рельсу. Второй вариант не такой подвижный, поэтому снизу он просто крепится до упора в пол.

Есть, помимо этих двух, еще один вариант экрана, который крепится под ванной. Он работает по принципу римской шторы. То есть конструкция при необходимости просто поднимается вверх, сжимаясь гармошкой, в итоге пространство под ванной открывается взору. Закрывается оно путем опускания экрана. Обычно такой экран выполняется из специального пластика, но может быть выполнен и из материала, аналогичного современным жалюзи.

Классификация по материалам

Пластиковый

Для его изготовления потребуются пластиковые панели. Выбор оттенков огромен, поэтому можно подобрать цвет, который идеально впишется в интерьер ванной комнаты. Каркас для такого экрана можно изготовить из дерева. Но если вы хотите, чтобы экран был более функциональным, то следует сделать его раздвижным.

В этом случае каркас для экрана должен быть алюминиевый. Если он выполнен из железа, то его следует сначала покрыть грунтовкой, а затем покрасить, чтобы избежать появления ржавчины. Плюс необходимы направляющие для свободного перемещения пластиковых дверей.

Порядок действий:

Дверцы сделать несложно. Нужно измерить расстояние между верхней и нижней направляющими — это будет высота дверцы, и сделать нарезку из пластика соответствующих размеров.
Чтобы в процессе эксплуатации наши дверцы не развалились, рекомендуется проклеить их внутреннюю сторону скотчем.
Панели устанавливаем между направляющими по принципу шип-паз.
Прикрепляем ручки, которые можно приобрести в любом магазине по строительству.
Обязательно места стыков ванны и экрана проработайте герметиком. Подойдет любой сантехнический, излишки которого можно удалить обычной тряпкой. Эта процедура избавит вашу конструкцию от образования плесени и грибка.

Из гипсокартона

Гипсокартон считается самым гибким материалом в использовании. Экранный каркас может быть как из дерева, так и из металла. Деревянный каркас должен быть обязательно обработан антисептическим грунтом. Иначе не избежать плесени и гнили.

При проектировании каркаса важно учитывать, что гипсокартон будет обшиваться еще каким-то материалом, поэтому в замерах нужно не забыть про его толщину. Статья по теме: Газетница в туалет. Статья по теме: Газетница в туалет

Статья по теме: Газетница в туалет

Если облицовкой вы наметили плитку, то вторая внутренняя параллельная линия, о ней мы писали выше в разделе про моделирование каркаса, будет перемещена вглубь еще 4-6 мм.

Далее гипсокартон следует покрыть грунтовкой и обшить материалом, который для этого подобрали ранее. Это может быть плитка самых разных цветов и фактур, штукатурка, пленка и устойчивые к воздействию влаги обои.

Из МДФ

Процесс обшивки экрана МДФ практически не отличается от облицовки гипсокартонном.

Важный момент – это наличие щелей, выполняющих вентиляционную функцию. Их можно сделать небольшими: 5-10 см в длину, шириной 2-3 см. Чтобы эти отверстия не портили внешнего вида экрана, их прикрывают пластиковыми декоративными решетками. Листы МДФ следует обработать с обеих сторон специальным водоотталкивающим средством, затем грунтовкой. После просушки листы можно крепить к каркасу.

Из пазогребневых плит

Экран из данного вида материалов будет очень прочным, но объемным из-за толщины плиты (8 см). Обязательно проверить конструкцию отвесом.

Места, где будет прикрепляться такой экран: стены и пол, нужно хорошо очистить и загрунтовать. В качестве связующих средств подойдут: штукатурка на гипсовой основе или клей для плитки. При этом пазогребневые плиты нужно смочить водой. Наличие пазов и гребней делают процесс несложным. Нужно только тщательно следить за правильностью укладки.

Для распила плит используют ножовку по дереву. Плиты нуждаются в дополнительном декоре, так как сами по себе они не выглядят привлекательно. Для этого подойдут различные декоративные штукатурки, краски. Либо можно использовать облицовочную керамическую плитку.

Тонкости выбора экрана

Перед покупкой экрана под ванну нужно заранее продумать, какая модель подходит лучше всего. При этом нужно учитывать сразу несколько критериев:

функциональность;
стоимость;
долговечность;
сложность монтажа;
внешний вид.

Если экран необходим лишь для того, чтобы закрыть неприглядный вид коммуникаций, стоит обратить внимание на простые съемные модели либо стационарные изделия со скрытым люком. Если же предполагается активное использование свободного пространства под ванной, экран обязательно должен иметь дверцы. Самыми удобными считаются изделия с раздвижными дверцами – это универсальный вариант для помещений любых размеров

Распашными дверцами удобно пользоваться лишь в просторной ванной

Самыми удобными считаются изделия с раздвижными дверцами – это универсальный вариант для помещений любых размеров. Распашными дверцами удобно пользоваться лишь в просторной ванной.

Вся фурнитура должна быть выполнена из материала, устойчивого к коррозии, иначе очень скоро экран потеряет всю свою привлекательность. При этом следует учесть, что пластиковая фурнитура быстрее изнашивается и отличается меньшей прочностью, тогда как детали из оцинкованной стали сохраняют свои качества весь период эксплуатации. При покупке обязательно проверьте качество крепления всех элементов, плавность хода дверок и плотность прилегания к раме.

Если ремонт еще не завершен, и точные параметры экрана высчитать не получается, следует приобрести модель с возможностью регулировки. У таких изделий стоимость немного выше, зато не возникает проблем с установкой и подгонкой. Но лучше всего выбирать экран после завершения отделочных работ, когда есть возможность точно выполнить замеры и подобрать оптимальный вариант.

Декоративное оформление экрана должно максимально соответствовать интерьеру ванной комнаты по цветовой гамме и фактуре. В малогабаритных помещениях очень удачно смотрятся зеркальные экраны: отражающая поверхность визуально делает комнату просторнее. Фотопечать или рисунок на лицевой панели тоже должны отвечать общему стилю интерьера, иначе добиться гармоничного сочетания не получится. Например, экран с цветочным принтом сам по себе может быть очень красивым, но в ванной, оформленной в морском стиле, он выглядит неуместно. Здесь больше подойдет изображение волн, морских обитателей или гальки на пляже. Если в помещении много ярких контрастных деталей, экран лучше выбирать однотонный, и наоборот, для ванной в спокойных тонах отлично подойдет модель с крупным цветным рисунком.

Что нужно помнить при выборе конструкции

Перед покупкой экрана, нужно сделать замеры ванны со всех сторон, и только зная ее точные размеры, идти покупать понравившуюся модель.

Конфигурацию можете определить самостоятельно в зависимости от своих финансов и технических предпочтений. Определитесь, нужны ли вам дверцы или шкафчики, или сможете обойтись без дополнительных аксессуаров.

Также не забывайте обращать внимание на фурнитуру изделия. Например, ручки на дверцах должны быть сделаны из материала, который не подвергается коррозии, иначе со временем они потеряют свой первоначальный вид

Если вы остановили свой выбор на модели на ножках, убедитесь, можно ли ее отрегулировать по высоте, тогда и установить экран будет просто. Если вы выбрали модель с дверцами, которые отрываются внутрь или наружу, посмотрите, чтобы крепящая их фурнитура была надежной.

Ни в коем случае не покупайте изделия с пластмассовой фурнитурой, она быстро износится и придется ее менять. Лучше выбирать экраны, фурнитура которых выполнена из оцинкованной стали.

Если принять во внимание все эти простые советы, то вы явно не разочаруетесь в своем выборе. Теперь выбранную модель осталось правильно установить

Кроме того, можно с помощью тех или иных материалов сделать экран самостоятельно.

Порядок монтажа экрана для акриловой ванны

Существует несколько вариантов, как установить экран на акриловую ванну. Проще всего закрепить глухую, неоткрываемую панель. Наиболее прочная конструкция потребуется при поворотных створках. Купленная или сделанная самостоятельно конструкция может закрепляться на:

саморезы;
магниты;
пружины;
зажимы;
враспор на жесткий каркас.

Иногда можно увидеть не съемные экраны, сделанные из влагостойкого гипсокартона или кирпича и облицованные плиткой. Такие неразборные конструкции могут быть красивыми, но удовлетворяют хозяев до первой поломки сантехники или засорения сифона.

Монтаж на саморезах

Для закрепления декоративного экрана на саморезах потребуется набор специальных креплений. Это могут быть отрезки пластикового или алюминиевого уголка. Их нужно закрепить вверху на ребре жесткости акриловой ванны, а внизу на стойки опорного каркаса или горизонтальный профиль, если он есть.

После установки креплений приложите экран и против каждого из них нанесите отметку.

Просверлите в панели отверстия в отмеченных местах и конусной коронкой или сверлом большого диаметра выберите потай под шляпки саморезов.

Прикрутите метизы к креплениям, а в надрезы шляпок установите декоративные заглушки. Если вы не смогли найти заглушки в продаже, то их можно вырезать самому и посадить на клей.

На магниты

Для того, чтобы магниты прочно удерживали декоративную панель, необходимо наличие стальной рамы или вертикальных упоров, которые связываются с опорной конструкцией ванны. Сами магниты нужно приклеить к задней поверхности панели и после этого приложить к установленному стальному профилю. Чтобы окончательно зафиксировать экран, к ребру жесткости ванны следует прикрутить 2-3 зажима.

На пружины

Крепление экрана к акриловой ванне на пружинах — простое и надежное. Его устройство основано на том, что к элементам опорного каркаса ванны прикрепляются пружины, которые будут поднимать экран, прижимая его к ребру жесткости. Работа выполняется в следующей последовательности:

заведите экран за бортик и поднимите его вверх до упора;
на стойках каркаса сделайте отметки нижнего уровня панели;
перенесите отметки на 30 мм выше;
приложите нижнюю часть пружины к новым меткам и тогда верх покажет на стойке место для сверления отверстия под зацеп;
с обратной стороны экрана приклейте отрезок уголка с высверленным отверстием под зацеп нижней части пружины;
к боковой стенке ванны приклейте деревянные бруски, которые не позволят панели смещаться в сторону чаши;
установите пружины, отожмите экран вниз, заведите верх за бортик и отпустите.

Размеры брусков нужно подбирать экспериментальным путем, учитывая при этом толщину материала панели.

На зажимы

Напольные пружинящие зажимы применяют для ванн закругленной или ассиметричной формы. Для выполнения работы вам кроме зажимов потребуются фиксирующие защелки. Порядок действий при этом способе крепления следующий:

с помощью отвеса или пузырькового уровня нанесите на пол линию, соответствующую краю бортика ванны;
расставьте угловые зажимы на полу вдоль начерченной линии и сделайте отметки мест для сверления;
просверлите в полу отверстия установите зажимы и зафиксируйте их на дюбелях;
к ребру жесткости ванны напротив зажимов прикрутите защелки;
на тыльной части панели отметьте места расположения зажимов и прикрутите туда крепежные язычки;
установите низ экрана в зажимы, а верх экрана плотно прижмите к борту, до момента фиксирующего щелчка.

Главное в этом способе — не ошибиться с разметкой, чтобы обеспечить совпадение всех элементов креплений.

Враспор

Для установки экрана на акриловую ванну враспор потребуется изготовить прочную раму, на концах которой устанавливаются стопорные распорные винты на опорных ножках.

Декоративная панель закрепляется на эту рамы с помощью саморезов или клея. В ванну нужно набрать воды. Это нужно, чтобы учесть возможное проседание и более точно определить момент упора.

Для установки на место заведите готовый экран за бортик и, проворачивая винты, поднимайте его до тех пор, пока верхний край не упрется враспор.

Слейте воду и проверьте надежность установки.

Ниша для ног

При монтаже экрана снижается комфортность использования ванны для стирки и обслуживания внутренней поверхности чаши. Другими словами, стопы упираются в стенку, не давая подойти вплотную, например, для очистки, стирки крупногабаритных вещей, не помещающихся в стиральную машинку.

Существует четыре варианта конструкций, облегчающих эту задачу:

вырез высотой 5 – 10 см между экраном и полом;
ниша на этом же уровне;
скошенная книзу поверхность экрана;
ниша со скошенной плоскостью в средней части экрана.

На видео приведена технология сборки каркаса с нишей для ног:

Основным минусом является накопление пыли/грязи в местах сопряжения ниши с вертикальными поверхностями и напольными покрытиями. Возможно смещение горизонтальных плиточных швов из-за увеличения длины наклонной поверхности. Также это считается плохим тоном в дизайне.

Тонкости выбора изделия

Экран должен отвечать таким требованиям:

Это не несущая конструкция, поэтому нельзя, чтобы ванна опиралась на нее.
Важно предусмотреть технологический проем, чтобы был доступ к коммуникациям.
Пространство, которое отделяет пол от ванной, следует герметично изолировать.

В процессе выбора изделия нужно больше внимания уделять конструкции. Наиболее удобными считаются:

Глухие стационарные модели, оснащенные проемом для дверцы. Этот вариант обеспечит доступ к трубам, но не предусматривает мини-хранилище под ванной.
Съемные стационарные варианты без проема. Лучше остановить свой выбор на панели, которая легко убирается, если понадобится отремонтировать трубы.
Экраны с распашными дверцами. Если в ванной комнате много места, то это идеальное изделие. При небольшой площади следует тщательно рассчитать размеры дверок, чтобы они не занимали много места.
Модели с раздвижными дверцами подходят для любой комнаты и будут наиболее удобными.

Перед тем как установить под ванну раздвижной экран или любой другой, нужно замерять пространство.
