Установка глубинного насоса в скважину: инструкция

Схема для поверхностного скважинного насоса

Условия разрешают установить помпу наверху. Тогда применяют схему для поверхностного скважинного насоса, который рекомендуется размещать рядом с источником. Преимущество наружного расположения заключается в свободной доступности к аппарату, если придется ремонтировать.

Эксплуатация поверхностного гидроагрегата не сложная. Устанавливают к водяной скважине насос, опускают шланг в резервуар, включают блок пускозащитной автоматики, нажимают кнопку «Пуск». Рекомендованное расположение для результативной работы, безопасности:

  • в нескольких метрах, ближе к водозабору;
  • как можно дальше от населенного пункта;
  • в закрытом помещении, с вытяжной вентиляцией;
  • на прочном фундаменте.

При подключении поверхностного водного агрегата задействуют:

  • штуцер для соединений;
  • рукав, шланг для водозабора;
  • трубу вхождения в накопительный бак;
  • набор поливных шлангов;
  • фитинги, крепеж, хомуты.

Конструктивные особенности глубинных насосов

Устройство глубинного насоса и его конструктивные особенности во многом определяются принципом действия и типом приводного электродвигателя этой гидромашины. Забор перекачиваемой жидкой среды при использовании таких насосов осуществляется по специальной трубе, помещаемой в шахту обслуживаемой скважины или в колодец. За электропитание приводного электродвигателя, располагаемого на определенной глубине, отвечает электрический кабель, помещенный в защитную оболочку.

В устройстве скважинного насоса центробежного типа можно выделить две основные части:

  • приводной электродвигатель, который может быть встроенным или наружным;
  • непосредственно саму насосную часть оборудования.

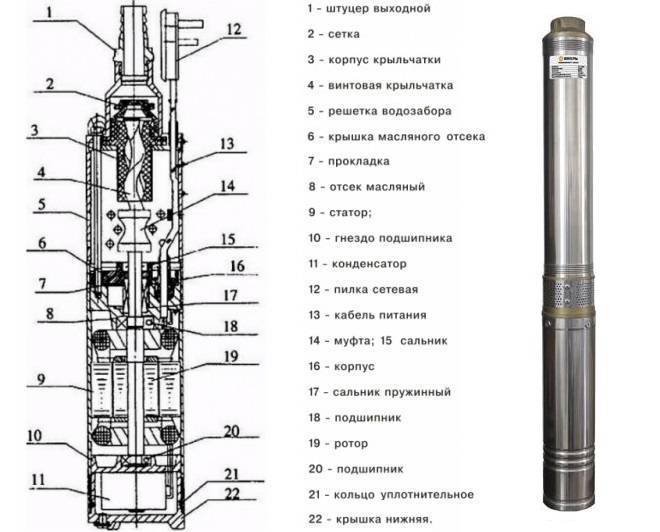

Устройство центробежного скважинного насоса

Если приводной двигатель насоса является встроенным, его, как правило, размещают в нижней части устройства. Забор воды при использовании насосов данного типа может осуществляться как через верхнюю, так и через нижнюю часть их корпуса. Предпочтение в данном случае отдают забору перекачиваемой жидкости через нижнюю часть корпуса, так как это позволяет прочистить глубинную часть скважины от скапливающихся в ней ила и песка. Погружные насосные устройства, что очень удобно, охлаждаются жидкой средой, в которую они помещены. Это позволяет защитить такие устройства от перегрева, способного быстро привести их в негодность. Глубинные насосы центробежного типа, хотя и являются более сложными по конструкции, чем вибрационные устройства, отличаются более высокой надежностью, производительностью и более длительным эксплуатационным сроком.

Подвес насоса должен выдерживать нагрузку, превышающую вес насоса в 5–10 раз

Основными элементами конструкции вихревых погружных насосов являются корпус, специальный стакан, приводной электродвигатель и вибратор. Вибратор в данных устройствах является самым сложным конструктивным элементом, состоящим из якоря, резинового амортизатора и регулирующих шайб. Необходимые условия для забора жидкости из скважины, осуществляемого вибрационным насосом, создает его резиновый амортизатор, который в процессе работы такого устройства сжимается и разжимается.

Обязательным элементом оснащения погружного насосного оборудования является фильтр грубой очистки, защищающий внутреннюю часть таких устройств от попадания в нее твердых включений, содержащихся в перекачиваемой среде. Для обеспечения более эффективной работы погружного насосного оборудования и обеспечения его защиты от негативных факторов используются различные датчики, автоматически останавливающие насос при возникновении внештатных ситуаций (слишком высоком содержании в составе перекачиваемой жидкости ила и песка, снижении уровня воды в скважине и др.).

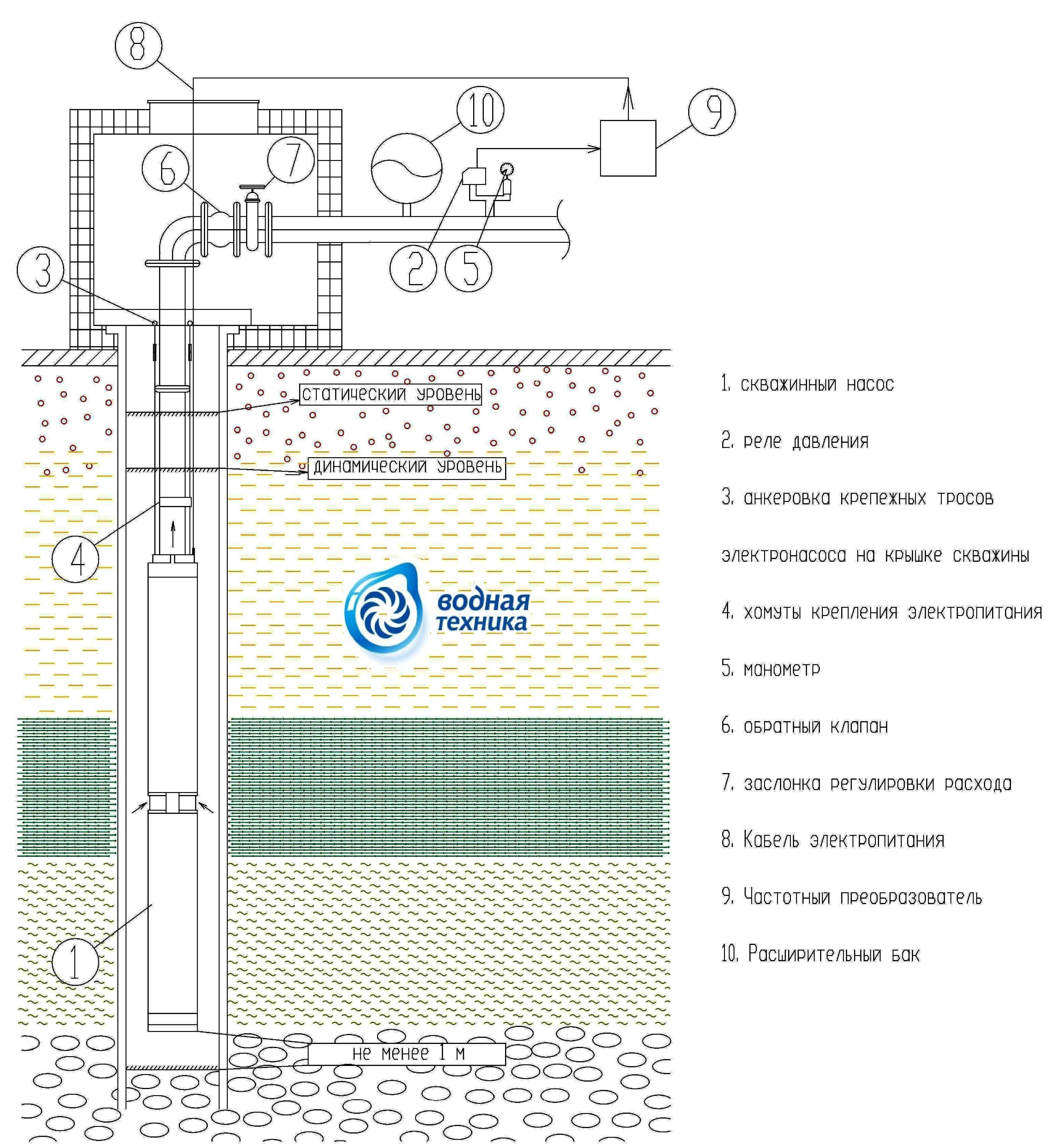

Особенности установки погружного скважинного насоса

Для скважин выпускается насосная техника двух типов — вибрационные и центробежные агрегаты. Первые дешевле, но из-за высокоинтенсивной рабочей вибрации рассчитаны в большей степени на работу в широких колодцах и скважинах, пробуренных в твердых породах. С позиции эксплуатационной надежности скважины на воду использование в ней центробежного насоса более удобно.

Мощностные параметры насоса выбираются согласно производительности и глубины (динамического уровня зеркала воды) скважины. При погружении агрегата на глубину, превышающую нормы производителя для данной модели, его износ резко ускорится.

Скважинный насос подбирается диаметром, соответствующим диаметру обсадной трубы. При этом заходить вплотную к стенкам скважины агрегат не должен, поскольку охлаждение его моторного отсека окажется недостаточным и прибор «перегорит». Допустимый наименьший диаметр обсадной трубы для модели насоса нужно смотреть в паспорте агрегата.

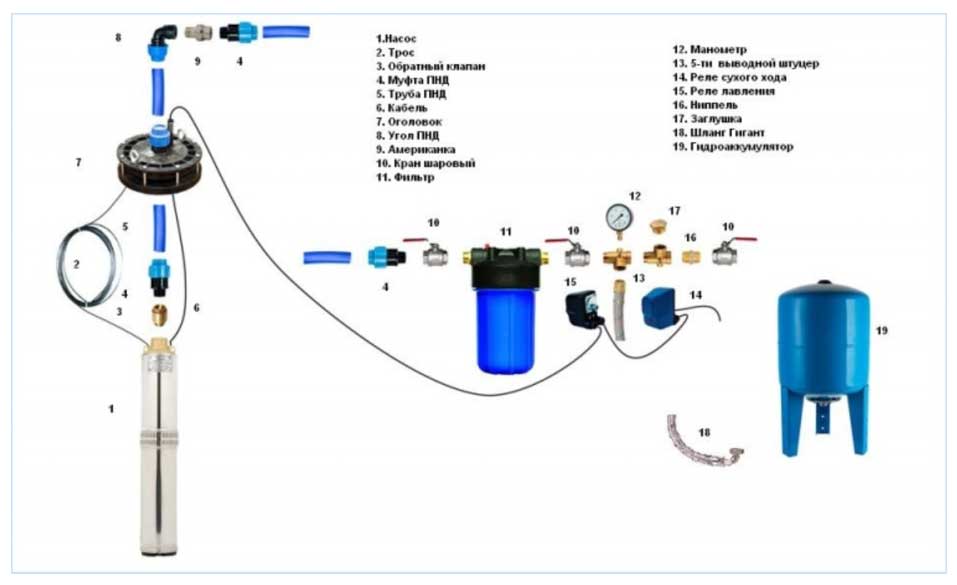

Поскольку в «заводскую» комплектацию погружного насоса нередко входит лишь сам прибор, прочие требуемые комплектующие приходится докупать отдельно:

  • Страховочный трос. Предназначен для подвешивания насосного агрегата в скважине. Должен иметь расчетную длину, пятикратно выдерживать вес закрепленного к нему оборудования. Необходим прочный и водостойкий трос (нержавеющая сталь, полиамидный шнур), т.к. некоторая его часть будет постоянно в воде;
  • Провод водопогружной. Его сечение и число жил определяются спецификацией погружного насоса (оптимальный минимум – 3х2,5 мм). Длина подключенного к насосу кабеля ВПП должна позволять ему провисать свободно в самой нижней точке спуска насосного агрегата;
  • Труба из пластика низкого давления. В качестве нагнетательного трубопровода допустимо использование стальных труб, однако у трубного пластика ПНД гидравлическое сопротивление будет наименьшим. Обычно скважинные нагнетательные трубы выбираются сечением 32 мм, их достаточно для колодцев глубиной менее 50 м.

Наряду с основными комплектующими под монтаж погружного насоса в скважину потребуются: обратный клапан и манометр; фитинги, гильзы и футорки; пластиковые стяжки и специальная изоляционная лента; четыре комплекта крепежных зажимов для троса. Если в штатной комплектации погружного насоса нет ниппельного переходника – он также необходим. В зависимости от избранного способа обустройства скважины понадобится кессон или скважинный адаптер.

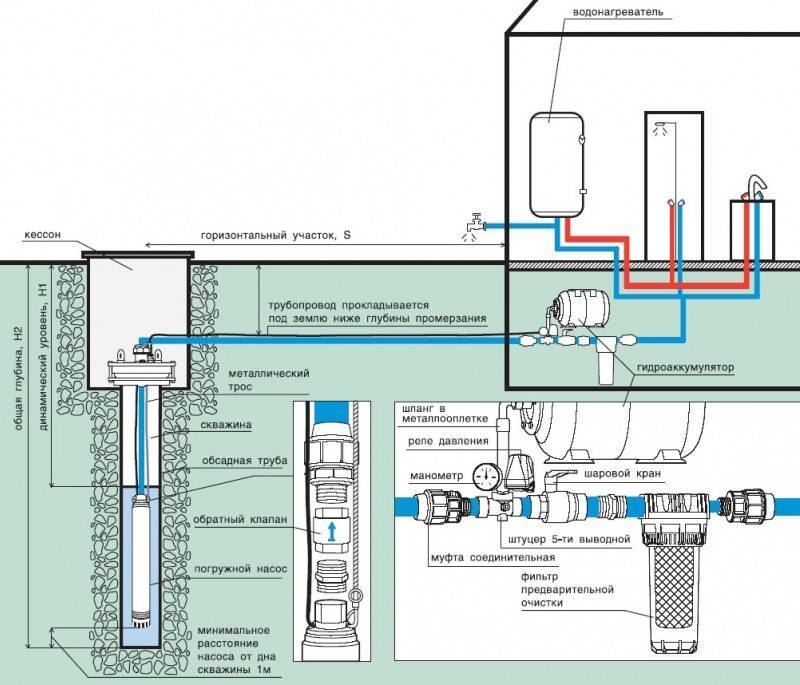

Особенности монтажа оборудования

Есть два варианта монтажа насоса:

  1. Самовсасывающее устройство монтируется рядом с источником воды. Специальный погружной шланг одним концом опускается в воду, вторым – крепится к насосу.
  2. Погружной прибор крепится к трубе. Если это гибкий шланг, то дополнение к крепежу может стать трос, который крепится одним концом к насосу, вторым к любому устойчивому элементу со скважиной. Гибкий вариант монтажа предпочтительней, так как позволяет регулировать глубину погружения агрегата. Насос полностью погружается в воду. Большинство подобных устройств плохо переносят работу «на сухую». Поэтому, всегда стоит следить за уровнем в скважине или приобрести насос с поплавковым выключателем, который защитит прибор в случае отсутствия или критично низкого уровня воды.

На самой трубе рекомендуется установить обратный клапан, который будет удерживать в системе воду.

Алгоритм установки погружного оборудования включает насколько пунктов:

  • Монтируются все трубы. Если насос будет устанавливаться на жёсткой трубе, то между ней и основным каналом перемещения воды в дом рекомендуется поставить небольшой кусок гибкого шланга, который погасит вибрации двигателя.
  • К устройству подсоединяются:
    — трос,
    — электропровод,
    — шланг.
  • Насос плавно опускается на дно скважины.
  • Когда агрегат коснётся дна, следует поднять всю конструкцию на высоту от полуметра до метра от точки касания.
  • Трос нужно жёстко закрепить, провод подключить к сети, шланг соединить с остальной системой и уложить в каналы крепления.
  • Верхнее отверстие скважины рекомендуется обеспечить крышкой, во избежание попадания в систему посторонних предметов и грязи.

Электрическое подключение следует производить только к заземлённому источнику посредством автоматического выключателя по следующей схеме:

Схема электрического подключения скважинного насоса

Во время монтажа насоса вам могут понадобиться металлофторопластовые втулки, варианты их исполнения можно посмотреть здесь https://cema-bearing.com/metalloftoroplastovie_vtulki/.

Подключение поверхностного насоса к скважине или колодцу ↑

Проще всего подключить мобильное оборудование к дачной скважине, которая используется исключительно для полива. Сложнее подключить стационарную насосную станцию к системе автономного водоснабжения. Об этом речь пойдет дальше.

Что нужно для подключения насоса к водопроводу ↑

Помимо электронасоса, для его подключения к водопроводной системе дома необходимо иметь:

  • подводящие и выводящие трубы или жесткие шланги с сечением 32 или 25 мм, длину трубы рассчитывают так, чтобы нижний конец был погружен в воду не менее чем на 30 см, при этом общая длина не должна превышать размер, указанный в паспорте к устройству;
  • соединительные штуцеры;
  • накопительный бак объемом 30-60 литров;
  • гибкие шланги для подключения бака к насосу;
  • пятивыводной адаптер для второго выхода;
  • реле давления;
  • манометр.

С целью снижения количества пусков самовсасывающий поверхностный насос рекомендуется подключать к накопительному баку и системе автоматического управления включением. Накопительный бак также выполняет функции гидроаккумулятора, регулирующего давление в напорной системе и защищающего ее от гидроударов.

Многие производители выпускают готовые насосные станции, в комплект которых входит все необходимое оборудование. Если был приобретен отдельный прибор, недостающие комплектующие придется покупать дополнительно.

Выбор места для монтажа ↑

Поверхностные насосы всегда монтируют на суше – в корпус прибора ни в коем случае не должна попадать вода. В идеале электронасос следует монтировать как можно ближе к скважине или колодцу. Помещение должно быть сухим, относительно теплым (с положительной температурой) и хорошо вентилируемым. Возможна установка насосной станции в подвале, но в этом случае придется смириться с постоянным шумом.

Для размещения устройства рядом со скважиной сооружают небольшие постройки или помещают оборудование в подземные кессоны – бетонные, пластиковые или металлические утепленные сооружения с вентиляцией, оборудованные вокруг обсадной трубы скважины. Кессоны строят ниже уровня промерзания грунта. Водопроводные трубы к дому в этом случае прокладывают в траншее, также вырытой в непромерзающих слоях почвы.

Инструкция по подключению к автономному водоснабжению ↑

Эта пошаговое описание того, как правильно установить поверхностный насос в систему автономного водоснабжения, актуально для всех типов насосного оборудования. Его несоблюдение может привести к поломке и аварийным ситуациям.

Перед тем как подключить поверхностный насос к системе водоснабжения, его закрепляют на неподвижном основании при помощи болтов. Чтобы нейтрализовать вибрации, рекомендуется использовать в качестве прокладки резиновый коврик или специальные насадки на ножки.
К выходу подключают шланг, к другой стороне которого присоединяют обратный клапан и фильтр грубой очистки, уплотняя соединения специальной лентой или льном.
Ко второму выходу, расположенному в верхней части корпуса, подсоединяют выходящие трубы, ведущие к водопроводу.
Обратный клапан погружают в воду, обеспечивая небольшой уклон линии трубы или шланга, идущей от клапана к насосу.
На следующем этапе систему наполняют водой через выходные отверстия или заливную пробку

Важно выпустить из системы весь воздух!
Далее подключают напорную часть с разводкой по дому. На этом этапе закрывают заливное отверстие и проверяют давление в гидроаккумуляторе (баке)

Если давление не соответствует указанному в инструкции, его следует повысить (докачать насосом) или понизить (спустить).
Четко выполнив все этапы, электрооборудование включают в розетку и запускают. Включенный насос должен заработать и заполнить водой систему и гидроаккумулятор.
Отключение двигателя свидетельствует о том, что давление в системе достигло максимума (от 1,5 до 3 атмосфер).
Теперь можно открыть кран и убедиться в работоспособности установки.
Если при открытом вентиле давление не соответствует параметрам, прописанным в инструкции, необходимо отрегулировать работу реле.

Подготовка к монтажу

Такой подход позволит избежать ошибок при подключении насоса к скважине и обеспечит безаварийную эксплуатацию структуры водоснабжения на десятилетия.

Просчеты, которые нельзя допускать при устройстве источника:

  • неправильное определение глубины залегания водоносного слоя на участке и расстояния подвеса аппарата в скважине. Погружник не полностью находится в воде и остается без охлаждения. Работая на сухую, электродвигатель перегревается и выходит из строя;
  • неправильно выбран и закреплен трос. Изделие из металла ржавеет и со временем может оборваться, что приведет к потере агрегата. К такому же результату может привести нарушение крепления страховочного каната к помпе или крышке обсадной колонны. Надежную фиксацию аппарата обеспечивает трос из нержавеющей стали;
  • ошибочный выбор напорного шланга. Изделие из трубы ПНД должно выдерживать давление, создаваемое насосом. Использование шланга с меньшим диаметром, чем выходное отверстие агрегата, приведет к повышенной нагрузке на двигатель, перегреву обмоток и выходу из строя;
  • ошибочный выбор провода управления при подключении скважинного насоса. Кабель должен иметь правильное сечение, в зависимости от его длины и мощности устройства, чтобы от повышенной нагрузки не произошел перегрев проводов с последующим коротким замыканием. Оболочка у него должна обладать свойствами защиты, препятствовать нарушению изоляции проводов;
  • не установлен обратный клапан. Его отсутствие будет задерживать поступление воды в дом, выталкивая воздух из трубы после очередного пуска, так как при остановке двигателя она стечёт в выработку;
  • не установлен стабилизатор напряжения и тока. Для защиты электромотора агрегата от перегрева используют автомат двигателя, который отслеживает увеличение тока и реагирует на скачки напряжения. При подклинивании мотора по причине попадания в рабочий орган песка или ила срабатывает защита, и насос отключается;
  • не установлена автоматическая система контроля за работой агрегата. Установка шкафа с управляющими и защитными приборами для автономного водоснабжения исключает работу аппарата в аварийном режиме. Автоматика отслеживает возникающие проблемы в конструкционной схеме подачи воды и предупреждает о возможных негативных последствиях, останавливая агрегат.

Подготовка к монтажу насоса

Также выбор насоса будет зависеть оттого, какая производительность Вам нужна. Ведь если это жилой загородный дом, то напор воды Вам нужен постоянный, без перебоев.


Если же это просто дача, в которой Вы живете нечасто, то и мощность Вам подойдем меньшая. Чтобы скважинный насос служил Вам долго, обязательно используйте его согласно техническим данным, т.е. покупайте на ту глубину, при которой он будет эксплуатироваться.

Если качество грунта не отличается хорошими свойствами, то скважину лучше защитить при помощи бетонных колец, создав так называемый «коридор», который не допустит разрушения почвы. По диаметру насоса выбирается обсадная труба.

Также предусмотрите, как будет подсоединен насос к электрической сети. Кабель должен быть в спокойном состоянии, не растянутым.



Вода из насоса поднимается по трубам, чаще всего пластиковым.Т.к. именно пластик более долговечный: у него хороший срок службы, он не подвергается гниению и коррозии ему не страшны.

Прежде чем установить насос для постоянного использования, сначала прокачайте грязную воду из скважины при помощи дешевого насоса.

Монтаж глубинного насоса происходит прямо в скважине, тем самым не требует отдельного места.

Для начала необходимо собрать всю конструкцию, которая в последующем будет погружена в скважину.

Особенности эксплуатации поверхностных насосов

Поверхностные насосы, как понятно из названия, устанавливают на поверхности. Это относительно недорогие и вполне надежные устройства, хотя для очень глубоких скважин они не подходят.

Редко найдешь поверхностный насос, который может подавать воду с глубины более 10 метров. И это только при наличии эжектора, без него показатели еще ниже.

У поверхностных насосных станций обширная сфера применения, они производят перекачку воды из различных источников глубиной не более 10 м

Если на даче имеется скважина или колодец подходящей глубины, можно смело выбирать для участка поверхностный насос.

Можно взять модель с относительно невысокой производительностью для полива или более мощное устройство, которое эффективно обеспечит водой частный дом. Удобство поверхностных насосов очевидно: прежде всего, это свободный доступ для настройки, технического обслуживания и ремонта.

Кроме того, установка такого насоса на первый взгляд выглядит очень простой. Насос нужно установить в подходящем месте, опустить шланг в воду, а затем подключить устройство к электропитанию. Если насос нужен только для полива, можно приобрести и поставить его без каких либо дополнительных элементов.

Галерея изображений

Фото из

Вариант 1: забор воды из колодца

Вариант 2: откачка воды из скважины-иглы

Вариант 3: откачка из глубокой скважины

Вариант 4: перекачка из открытого водоема

Для оптимизации работы прибора рекомендуется позаботиться об устройстве автоматизированного управления. Такие системы могут отключить насос при возникновении опасной ситуации, например, если вода в него не поступает.

“Сухой ход” не рекомендован практически всем моделям поверхностных насосов. Можно также автоматизировать отключение насоса, если окончилось время полива, заполнен необходимый объем и т.п.
