Схема подключения насосной станции к колодцу на даче своими руками с фильтрами: Пошаговая инструкция +Видео

Выбор места установки

Устанавливают насосные станции возле источника воды — скважины или колодца — в специально оборудованном приямке — кессоне. Второй вариант — в подсобном помещении в доме. Третий — на полке в колодце (со скважиной такой номер не пройдет), и четвертый — в подполе.

Установка насосной станции в подполе — может быть слишком слышен шум от ее работы

Как определить глубину всасывания

При выборе места в первую очередь руководствуются техническими характеристиками — максимальной глубиной всасывания насоса (откуда сможет поднять насос воду). Все дело в том, что максимальная глубина подъема насосных станций — 8-9 метров.

Скважины часто имеют большую глубину чем 8-9 метров. В этом случае придется использовать другое оборудование  — погружной насос или насосную станцию с эжектором. В этом случае вода может подаваться с 20-30 метров, чего обычно достаточно. Минус этого решения — дорогостоящее оборудование.

Глубина всасывания — характеристика, определяющая способ установки

Если вам не хватает всего метра до того, чтобы можно было поставить обычное оборудование, можно поставить станцию в колодце или над скважиной. В колодце на стенке крепят полочку, в случае со скважиной углубляют приямок.

При расчетах не забывайте, что уровень зеркала воды «плавает» — летом он обычно понижается. Если глубина всасывания у вас на грани, в этот период воды может просто не быть. Позже, когда уровень поднимется, водоснабжение возобновится.

Соображения безопасности

Еще один момент, который надо учитывать — сохранность оборудования. Если установка насосной станции предполагается возле дома с постоянным проживанием, проблем меньше — выбирать можно любой вариант, даже в небольшом сарайчике. Только одно условие — он не должен промерзать зимой.

Установка насосной станции в сарае годится при постоянном проживании и условии утепления/отопления на зиму

Если же это дача, на которой постоянно не живут, дело сложнее — надо устраивать такое помещение, которое в глаза не бросается. Наиболее безопасный способ установки насосной станции — в доме. Хотя унести ее могут и в этом случае.

Второе место, где можно установить насосную станцию — заглубленный замаскированный кессон.

Схема установки насосной станции в колодце

Третье — на полке в колодце. Только в этом случае традиционный домик для колодца делать не стоит. Нужна стальная крышка, которая запирается на надежный замок (к кольце приварить петли, в крышке сделать прорези, на которые вешать запоры). Хотя, под домиком тоже может скрываться хорошая крышка. Только конструкцию надо продумать так, чтобы она не мешала.

Удобство и условия эксплуатации

Установка насосной станции в доме хороша всем, кроме того, что оборудование при работе шумит. Если есть отдельное помещение с хорошей звукоизоляцией и по техническим характеристикам это возможно — никаких проблем. Часто делают подобное помещение в подвале или в цокольном этаже. Если подвала нет, можно сделать короб в подполе. Доступ к нему — через люк. Этот короб кроме звукоизоляции должен иметь и хорошую теплоизоляцию — диапазон рабочих температур начинается от +5°C.

Для снижения уровня шумов станцию можно ставить на толстую резину — для гашения вибрации (создается вентилятором охлаждения). В этом случае возможно даже установка в доме, но звук, безусловно все равно будет.

Кессон из бетонных колец

Если вы остановились на монтаже насосной станции в кессоне, он тоже должен быть утепленный, а еще водонепроницаемый. Обычно для этих целей используют готовые железобетонные емкости, но можно сделать кессон из бетонных колец (по типу колодца). Вниз установить кольцо с дном, сверху — кольцо с крышкой. Еще вариант — сложить из кирпича, пол залить бетоном. Но этот способ подходит для сухих участков — уровень подземных вод должен быть ниже на метр ниже глубины кессона.

Глубина кессона такая, чтобы оборудование было установлено ниже уровня промерзания. Утеплитель  пенополистирол. Лучше — экструдированный. Тогда одновременно получаете еще и гидроизоляцию.

Для кессона из бетонных колец удобно использовать  скорлупу (если найдете подходящий диаметр). Но можно и плитный пенополистирол, нарезать полосами и его клеить. Для прямоугольных приямков и сооружений подойдут плиты, которые можно клеить на стены при помощи битумной мастики. Промазываете стену, прикладываете утеплитель, можно дополнительно зафиксировать парой гвоздей/дюбелей.

Особенности проектирования схемы системы водоснабжения


схему системы водоснабжения, подключения бойлерной установки.

Существует два способа развязки труб, которая напрямую влияет на давление в системе водоснабжения, а именно:

  1. Последовательная, предполагающая использование основного трубопровода и тройников, подающим воду в несколько отдельных точек. При такой организации пользование одновременно несколькими из них становится проблематичным из-за низкого давления в сети;
  2. Коллекторная, подразумевающая подвод труб ко всем точкам отдельно, что способствует одинаковому уровню давления в каждой из них. Конечно, данный метод повлечёт дополнительный расходы на приобретения труб, но его эффективность того стоит.

Приступаем к изготовлению дачного водопровода

Итак, позади и проектирование, и определение источника водоснабжение. Теперь нужно понять, как сделать водопровод на даче своими руками из колодца. Процесс этот можно разделить на несколько этапов.

Монтаж насосного оборудования

Насос – очень важный элемент водопровода. Выбирать его нужно очень ответственно. Опять же, исходить нужно в основном не из цены, а из следующих факторов:

  • технических параметров механизма (в особенности мощности);
  • энергопотребления;
  • уровень шума при работе;
  • степени защищенности от влаги и перепадов температур;
  • гарантии работы;
  • репутации производителя.

В зависимости от способа подъема воды из источника выделяют разные типы насосов:

Поверхностный насос При строительстве водопровода на даче своими руками из колодца его применяют чаще всего. Он предназначен для неглубоких колодцев (до 7-8 метров). Выделяют 2 вида механизмов:

  1. Центробежный насос вращает воду с помощью одного или нескольких колес. За счет центробежных сил струи воды попадают на края, откуда по специальным трубкам идут в главную трубу системы. В большинстве случае мощность устройства около 4 кубометров в час, и этого вполне достаточно для летнего полива огорода и сада.

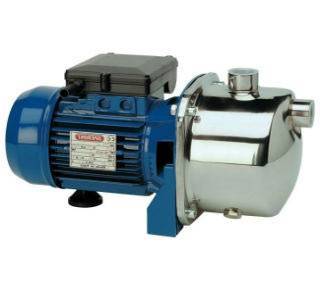

Вихревой насос работает за счет создания циклических завихрений воды, в результате которых потоки устремляются на поверхность. Его мощность примерно такая же, как у центробежного.

Поверхностный насос всегда устанавливается в доме. К колодцу от него идет специальная труба, по которой вода поступает на поверхность.

Видео: как смонтировать водопровод с насосом своими руками

Устройство обладает рядом достоинств:

  • демократичная цена;
  • небольшие энергозатраты;
  • мобильны (их можно переносить и ставить в разных местах).

Однако, если вам нужно сделать своими силами зимний водопровод на дачном участке из колодца, то поверхностный насос не подойдет – он не имеет достаточной мощности для покрытия всех потребностей в воде: из глубоких скважин (от 10 метров) устройство не сможет поднять воду на поверхность.

Погружной насос

Этот механизм рассчитан на более глубокие залегания воды (обычно до 20 метров). Он может применяться и в колодцах, и в скважинах.

Механизм надежно защищен корпусом от попадания воды и обладает мощностью примерно такой же, как у поверхностного насоса (4 кубометра в час).

Однако в отличие от поверхностного насоса, погружной устанавливают прямо на глубину на специальную основу.

При этом в доме не будет слышно шумов от его работы, а благодаря другому принципу функционирования он может поднять воду с большей, чем поверхностный насос, глубины.

Видео обзор погружного насоса для водопровода

Сравнение этих двух устройств демонстрирует рисунок ниже.

Автоматическая насосная станция

Наконец, нередко применяют и насосную станцию. Она отличается от первых двух устройств тем, что сам электрический двигатель и гидравлическая система находятся в разных отделах. В качестве источника энергии используется бензиновый или дизельный генератор.

Устанавливается система на поверхности, а с колодцем соединена специальной трубой, как показано на этой схеме.

Система всегда содержит фильтры различной степени очистки, поэтому вода, которую она выкачивает, вполне может использоваться в домашних условиях для питья, приготовления пищи и других бытовых назначений.

Схематично все элементы этой системы представлены на рисунке.

Технология монтажных работ

Выбираем место

Монтаж в специальном укрытии

Прежде чем начать работы по установке насосного агрегата, необходимо выбрать подходящее место.

Требования к нему следующие:

  • Во-первых, система должна размещаться в непосредственной близости к источнику воды. Это позволит нам обеспечить максимально эффективный водозабор без потерь мощности.
  • Во-вторых, устройство необходимо защитить от воздействия атмосферных осадков. Конечно, большинство насосных станций выпускаются в герметичных корпусах, но на постоянную работу под дождем и снегом они явно не рассчитаны.
  • В-третьих, место установки должно обеспечивать доступ к системе для наладки и профилактических работ.
  • Также не стоит забывать, что электродвигатель насоса издает довольно сильный шум, потому в жилых помещениях монтировать их не стоит.

Фото подвесного крепления на специальной полке

С этой точки зрения идеальным местом для монтажа будут подвал дома (если колодец расположен в непосредственной близости от фундамента), приямок или кессон. Также можно разместить управляющую станцию в самом колодце, закрепив ее на специальной полке под горловиной.

Прокладываем трубы

После того как место монтажа выбрано, нам необходимо проложить трубу от дома до источника воды.

Инструкция по выполнению работ в данном случае довольно проста:

  • Копаем траншею с уклоном по направлению к скважине. Глубина траншеи должна быть несколько больше глубины промерзания грунта – так мы защитим трубу от образования ледяных пробок.
  • На дно траншеи засыпаем песчаную подушку толщиной до 20 см.
  • Укладываем трубу, предварительно обернув ее теплоизоляционными материалами.

Труба с утеплителем в траншее

  • В фундаменте проделываем отверстие, через которое заводим трубу в подвал или подпол.
  • Присоединяем трубопровод к внутренней разводке, тщательно теплоизолируя все участки в неотапливаемых помещениях.
  • Другой конец трубы присоединяем к насосной станции через специальный фитинг с обратным клапаном и сеточкой для очистки от взвешенных частиц. Цена такой детали невелика, однако ее использование существенно повышает стабильность работы системы.

Подключаем агрегат

Схема установки

Далее нам необходимо подключить и запустить сам агрегат.

Схема подключения насосной станции для колодца достаточно проста, и реализовать ее можно при наличии даже минимальных навыков:

  • Для начала готовим основание, на котором будет крепиться сама станция. Лучше всего для этого подойдет небольшой подиум, сложенный из кирпича или отлитый из монолитного армированного бетона. Минимальная высота такого подиума составляет около 20 см.
  • Непосредственно под ножки агрегата стоит подложить резиновый коврик толщиной около 10 мм. Упругий материал будет эффективно компенсировать вибрации, снижая износ оборудования и уменьшая уровень шума.
  • Ножки насоса устанавливаем на резиновую прокладку и фиксируем с помощью анкерных болтов с широкими шайбами.

Далее необходимо присоединить водозаборный шланг.

Для подключения используем:

  • Дюймовую муфту с наружной резьбой.
  • Стальной или бронзовый уголок с наружной резьбой.
  • Подходящий по диаметру обратный клапан, обеспечивающий равномерное поступление воды в систему.
  • Соединение-«американку».

Основные детали и последовательность монтажа

Соединяем все детали в единую систему, подключая водозаборную трубу к насосной части. При этом необходимо следить за герметичностью всех стыков.

По этой же методике подключаем выводящую трубу. Как было отмечено ранее, здесь можно установить грубый фильтр из металлической сеточки.

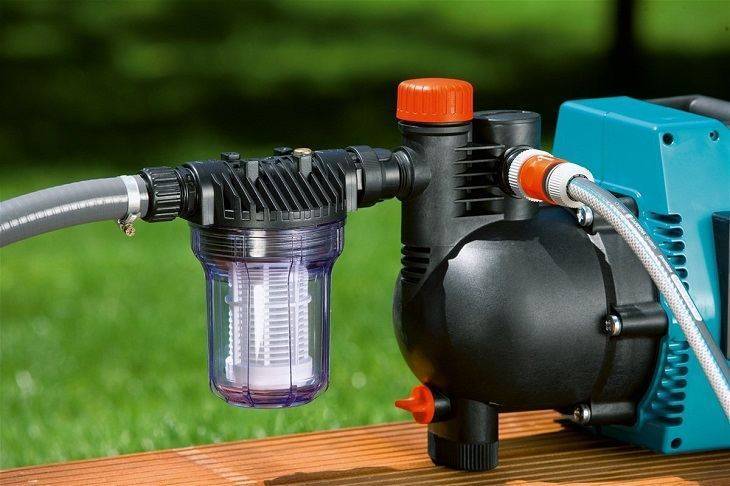

Оптимизировать нашу систему можно, установив фильтр предварительной очистки перед насосной частью. Использование этого недорогого устройства позволяет продлить срок эксплуатации насоса, поскольку попадающие в проточную секцию частички глины и песка являются основным фактором износа деталей.

Предпусковая настройка

Воду для настройки можно залить через воронку

  • Для регулировки давления в насос через специальное технологическое отверстие заливаем около двух литров воды.
  • Выполняем пробный пуск агрегата, фиксируя момент запуска и остановки системы. Оптимальный показатель отключения – от 2,5 до 3 бар, включаться насосная часть должна на 1,8 – 1,5 бар.
  • Если отмечены отклонения от данных цифр, то необходимо открыть крышку на реле давления и откалибровать его путем вращения регулировочных винтов. Как правило, на них наносится маркировка, фиксирующая направление увеличения и уменьшения показателя.

После того как регулировка будет закончена, насос можно подключать для работы в штатном режиме.

Виды фильтров для установки перед станцией

Они эффективны для удаления из жидкости крупных примесей: ржавчины, песка, ила, различного мусора. Благодаря таким устройствам насосная станция прослужит дольше. Преимуществами таких систем являются простота в использовании и дешевизна. Возможно выбрать варианты с разной степенью очистки.

Оснащенные волокнистым элементом фильтрации устройства не создают сильного сопротивления потоку воды и хорошо очищают жидкость от взвесей, примесей. Волокнистая фильтрующая деталь может быть заменена, когда ресурс будет исчерпан.

Есть у таких конструкций и ряд недостатков: они занимают много места, обладают высокой стоимостью, нуждаются в частой замене фильтрующего элемента. Некоторые люди устанавливают их, поскольку полагают, что тонкая очистка после не требуется, но это неверно: такие системы убирают лишь крупные фракции, оставляя мелкие.

Фильтр тонкой очистки воды для насосной станции тоже необходим. Его однако следует устанавливать вместе с механическим; в противном случае устройство быстро поломается.

Схема подключения фильтра к насосной станции

Выбрать фильтры для насосных станций можно и в зависимости от целей использования. Если устройство требуется для погружного насоса, подойдет входное фильтрующее приспособление. Его фиксируют на всасывающей части. Фильтры входные с обратным клапаном не только очищают жидкость, но и предотвращают обратный отток воды, благодаря чему вероятность поломки насоса снижается. Часто используется вместе со шлангами.

Если очищать воду требуется в системе полива, хорошо подойдет картриджный фильтр. По мере загрязнения фильтр легко будет снять для прочистки и установить на прежнее место.

Ручные насосы, мотопомпы, автоцистерны требуют установки всасывающей сетки. Благодаря специальному клапану даже при отключенном насосе система будет оставаться наполненной. Это позволит сохранить изначальное давление, сократить время запуска.
