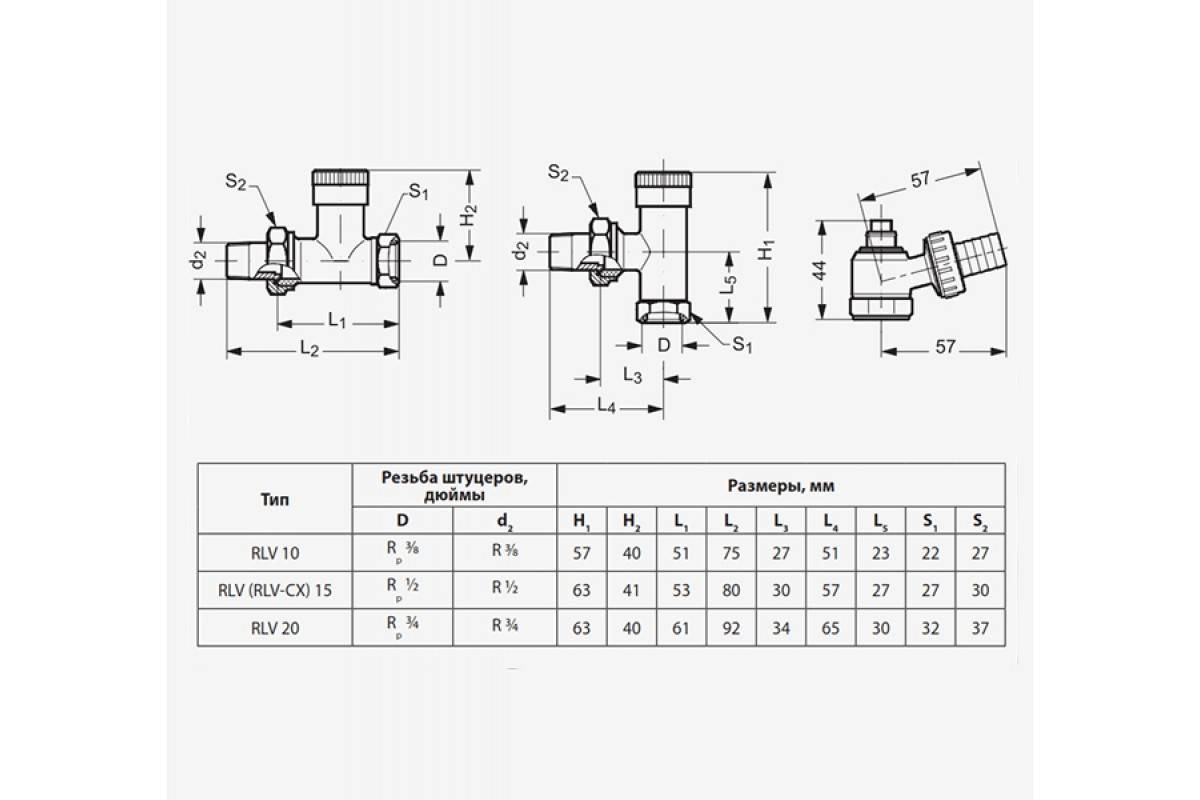

Как узнать диаметр запорного вентиля

Шаровые краны

Устройство водопроводного крана шарового типа сильно отличается от вентильной конструкции. И в основном это отличие касается запорного механизма. У этой модели это шар, в котором сделаны три отверстия, соединенные между собой посередине фигуры. Два из них – это входные отверстия для горячей и холодной воды, третье – это выходное, которое соединятся с изливом прибора.

Для управления устройством используется не барашек, а рычаг, поэтому такие водопроводные краны называются однорычажными. Поднятие или опускание рычага – это возможность регулировать напор воды, влево вправо – это регулировка ее температуры. Все настолько просто и удобно, что потребители в последнее время отдают свое предпочтение именно однорычажной конструкции.

Популярность шаровых кранов сыграла с ними злую шутку. На рынке стали появляться подделки с низким качеством изделия. Такие приборы не выдерживают длительной эксплуатации. А все дело в толщине стенок корпуса кранов. Она не должна быть меньше 2 мм. Поэтому хорошего качества изделия весят гораздо больше, чем подделки. То есть, чем тяжелее кран или смеситель, тем лучше.

Устройство водопроводного крана шарового типа

Как и вентильный кран, шаровой отремонтировать своими руками не проблема. Ведь основная выходящая из строя деталь – сам шар. Вода с примесями оставляет на нем царапины, через которые вода начинает проникать и подтекать в местах соединений частей прибора. Иногда, когда после долгого простоя в системе водопровода краном начинают пользоваться снова, образуются все те же царапины и даже вмятины за счет коррозии металла. Поэтому шар надо просто поменять на новый, благо он, как деталь для водопроводных кранов, сегодня продается во всех сантехнических магазинах.

Как это правильно сделать.

• Сначала надо открутить винт, который удерживает рычаг на корпусе прибора. Винт располагается под самим рычагом и закрыт пластиковой заглушкой. Ее надо удалить, поддев отверткой. После чего выкручивается сам винт. Его шляпка может быть сделана под шестигранный ключ или под шлиц отвертки. После чего сам рычаг легко снимается.
• Под ним располагается специальная изготовленная из пластмассы крышка с посадочным местом для рычага. Она удаляется рукой.
• Под крышкой находится и сам шар, который также снимается от руки.
• Обязательно надо проверить места стыковки каналов на шаре и на корпусе крана. В них устанавливаются резиновые прокладки. Как показывает практика, со временем они утончаются, что приводит к протечкам. Так что их в процессе проводимого ремонта надо заменить.
• Когда проведены все замены, надо прибор заново собрать.

Есть еще одна разновидность данного прибора. В нем вместо шара устанавливается цилиндрический картридж. Во всем остальном это все те же однорычажные краны водопроводные.

Производители запорной арматуры пошли дальше, чтобы повысить удобство эксплуатации кранов для воды. Одна из таких моделей – кран с термостатом. То есть, в конструкции прибора установлено устройство, которая само определяет температуру теплой воды на выходе по заданным параметрам, регулируя подачу холодной и горячей воды одновременно.

Правда, такая модель более сложная, потому что в ней присутствует сразу два рычага: одним выставляется температурный режим, вторым напор. Не всегда удобно работать двумя рычагами, но со временем к ним привыкаешь.

Рынок предлагает еще одну разновидность – это так называемые бесконтактные краны. Конечно, для домашнего использования они слишком дороги, потому что работают от сенсорной управляющей матрицы. Но это очень удобные конструкции. Надо только подставить под излив руки, вода тут же начинает изливаться из него. Убрали их, подача перекрывается автоматически.

Чтобы задать температуру выходящий воды и ее напор, пользуются специальным штоком, который располагается сбоку корпуса. Есть модели, в которых регулировка производится через термодатчик, также расположенного на корпусе крана. Такие модели комплектуются специальным электронным блоком управления.

https://www.youtube.com/watch?v=ZJAXhPXIm1I

Классификация запорных устройств

В первую очередь все краны разделяют на 3 группы:

• запорные, которые можно устанавливать в положение «Открыто» и «Закрыто»;
• регулирующие, позволяющие изменять силу движения потока;
• комбинированные, совмещающие в себе обе функции.

По внутреннему устройству вентили могут быть:

• шаровыми (с круглым запорным элементом, оснащенным сквозным проходным отверстием);
• дисковыми (перекрытие осуществляется путем опускания конуса в виде пробки).

По типу управления клапан запорный может приводится в действие:

• механически (маховиком), т.е. вручную;
• с помощью электроприводов, в т. ч. с пульта дистанционного управления.

Замена вентиля на газопроводе

Схема замены

Замена вентилей в квартире на трубе газоснабжения происходит следующим способом:

1. подготовка материалов. Для проведения работы потребуются:
2. новый вентиль, подобранный по всем параметрам;
3. два разводных ключа;
4. средства для герметизации соединений (льняная нить и графитовая смазка);
5. заглушка (требуется, если работы выполняется одним человеком);

1. перед заменой необходимо перекрыть газоснабжение помещения. Для этого старый кран требуется перевести в положение «закрыто», то есть перпендикулярно трубе. Затем нужно удалить остатки газа из трубопровода (например, спалить его при помощи конфорки плиты);
2. производится демонтаж старого вентиля:
3. если вентиль установлен на резьбу, то откручиваются фиксирующие элементы;
4. если вентиль установлен при помощи сварки, то устройство вырезается из газопровода;

Как самостоятельно нарезать резьбу на трубе

1. на конец трубопровода устанавливается заглушка. Если работа производится вдвоем, то трубу можно заглушить при помощи пальца;
2. резьба обрабатывается герметизирующими материалами. Для прочности соединения и плавности хода вентиля поверх льняной нити наносится графитовая смазка;

Обработка резьбы графитовой смазкой

1. монтируется новый кран.

Установка нового вентиля на газовую трубу

Проверка герметичности

После установки вентиля на газовую трубу требуется проверить герметичность полученных соединений и самого устройства. Определить наличие утечки газа можно следующим образом:

1. наводится насыщенный мыльный раствор. Для этого максимальное количество любого мыла требуется развести в воде;
2. полученным раствором при помощи губки обмазываются места соединений и вентиль.

Использование мыльного раствора для обнаружения утечки газа

Если место соединения вентиля с трубами не герметично, то будут образовываться мыльные пузыри.

Образование пузыря свидетельствует о нарушении герметичности

При обнаружении утечки рекомендуется все работы выполнить заново и увеличить герметизацию.

Заменить все вентили в жилом помещении можно самостоятельно. Для проведения работы требуются минимальные знания и небольшой набор инструментов.

Водопроводный вентиль относится к группе запорной арматуры специального назначения. Его используют и во внутренних, и в наружных водопроводных сетях, как элемент, с помощью которого можно перекрыть подачу воды полностью или регулировать ее объем и напор. В системе внутреннего водопровода вентиль обязательно устанавливают на входе трассы в дом (квартиру) и около каждого сантехнического прибора.

Разновидности водопроводных вентилей

Выпускаются следующие виды вентилей для воды:

• клапанные;
• шаровые.

Принцип работы клапанного вентиля заключается в перекрытии воды при помощи прокладки, установленной на штоке.

Основными достоинствами клапанного вентиля являются:

• наличие возможности управления потоком воды;
• возможность проведения ремонта своими руками.

К недостаткам клапанных вентилей относятся:

• недолговечность устройства. Прокладка, выполняющая роль запора, соприкасается не только с водой, но и металлическим корпусом вентиля, что приводит к увеличению естественного износа;
• сложность использования устройства. Для полного перекрытия потока необходимо сделать несколько оборотов управляющим маховиком.

Шаровые вентиля перекрывают воду благодаря запорному механизму, изготовленному в виде шара. При повороте управляющего рычага отверстие в шаре переворачивается перпендикулярно потоку жидкости.

К преимуществам шаровых вентилей относятся:

• простота устройства, которая гарантирует длительный период использования;
• полная герметичность в перекрытом положении;
• простота использования. Для полного перекрытия воды необходимо повернуть ручку управления на 90º.

Недостатками шаровых кранов являются:

• невозможность ограничения потока (исключительно полное перекрытие);
• невозможность проведения текущего ремонта. Если устройство перестало выполнять свои функции, то потребуется полная замена.

Для полного перекрытия потока воды целесообразнее устанавливать шаровые вентиля. Если требуется регулировка потока воды, то лучше вмонтировать клапанный вентиль.

По конструкции водяной вентиль может быть:

• проходным. Проходной вентиль пропускает воду в определенном направлении и служит для перекрытия потока. Устанавливается исключительно на ровный участок водопровода;
• прямоточным. Разновидность проходного вентиля с меньшим гидравлическим сопротивлением;
• угловым. Вентиль устанавливается на угловое соединение труб. Входящий поток перпендикулярен выходящему потоку.

Советы специалистов

• Следует иметь в виду, что на ввод нельзя ставить пластик – в случае выхода из строя его долго менять. Чугун и сталь ржавеют – от этих материалов стоит отказаться.
• Монтаж каких-либо элементов газопровода своими руками запрещен – и лучше не экспериментировать в целях безопасности.
• Для медных систем водоснабжения применяют медные фитинги. Пайка медных трубопроводов и фитингов сложна – лучше доверить ее специалисту.
• Не следует использовать при монтаже паклю – современная лента ФУМ надежнее изолирует стыки и позволяет в случае поломки легко раскрутить резьбовое соединение.
• При необходимости сварить металлопластиковую трубу необходимо удалить два верхних слоя полипропилена и алюминиевой фольги (для этого существует специальный аппарат – шейвер). Нельзя сваривать пластик при отрицательных температурах.
• Если происходит замена изделия  на резьбовом соединении и оно не откручивается, стоит применить специальный состав для смазки резьбы (например, WD-40).
• При установке крана направление тока жидкости должно совпадать со стрелкой на кране.

Виды кранов шаровых с резьбовыми соединениями

Ассортимент запорной арматуры, представленный на рынке, дает возможность монтировать трубопроводы нужной конфигурации. Шаровой кран выпускается в следующих исполнениях по типу резьбы:

• С обеих сторон внутренняя с маркировкой FF;
• С обеих сторон наружная с маркировкой MM;
• С одной стороны наружная, с другой внутренняя с маркировкой FM;
• С одной или обеих сторон «американка».

Такое разнообразие позволяет собирать нужную конфигурацию трубопровода. Широкий выбор фитингов облегчает задачу. Можно делать конструкции любой сложности. В отдельную группу выделены устройства с посадочными местами разного диаметра. Например, кран может с одной стороны иметь резьбу ¾, а с другой 1 дюйм. Ставится он при необходимости перехода магистрали с одной трубы на другую, отличающуюся по диаметру. В этом случае не надо приобретать дополнительные муфты-переходники.

Резьбовые соединения самые удобные, независимо из какого материала сделан кран. Даже на пластиковых трубах, где сборка трубопровода не представляет сложностей, часто применяются запорные устройства этого вида фиксации. На рынке представлены изделия из следующих материалов:

• Полипропилен;
• Черные металлы, в том числе чугун;
• Цветные металлы, главным образом латунь;
• Нержавеющая сталь.

Для реализации возможности использовать резьбовые соединения на полимерных устройствах в корпус особым методом при производстве устанавливается сгон нужного диаметра. Если предстоит соединять элементы трубопровода из разных материалов, например, кран и сгон, то к процессу следует отнестись со всей ответственностью. Обе части резьбового соединения должны быть одного класса. В случае смены материалов применяются переходники, предназначенные для этой цели, где на стадии проектирования учитывалась такая возможность и производитель обязан выполнять технические условия.

Описание устройства

Почему кран называют “шаровым”? Ответ прост – внутри устройства есть металлическая сфера. При повороте вентиля она пропускает либо препятствует прохождению воды или газа по трубам. Подобное запорное устройство особенно популярно в частных домах или квартирах.

В зависимости от производителя, а также от целей использования, размеры шаровых кранов могут меняться, поэтому необходимо это учитывать при покупке. Но тем не менее, если сравнивать размеры современных изделий с теми, которые производились 10 лет назад, то нынешние будут значительно компактнее, надёжнее и функциональнее, чем их предшественники.

В каждом устройстве есть следующие детали:

• Корпус. В нём и располагается металлическая сфера, препятствующая или способствующая прохождению газа или воды.
• Накручиваемая часть. Благодаря ей можно при необходимости разобрать шаровой кран.
• Рабочая часть, то есть металлический шар.
• Уплотнители. Чтобы сфера из металла прилегала плотно, требуются различные материалы, которые способствуют этому.
• Приводной шток – уменьшает усилия при повороте вентиля.
• Управляющий рычаг – непосредственно сам вентиль.

Запас прочности изделий рассчитан на сильные потоки жидкости, которые будут постоянно проходить через шаровой кран. Поэтому подобные устройства можно безбоязненно ставить даже в самые “водонапорные” места.

Метрологические инструменты, необходимые для измерения размера труб

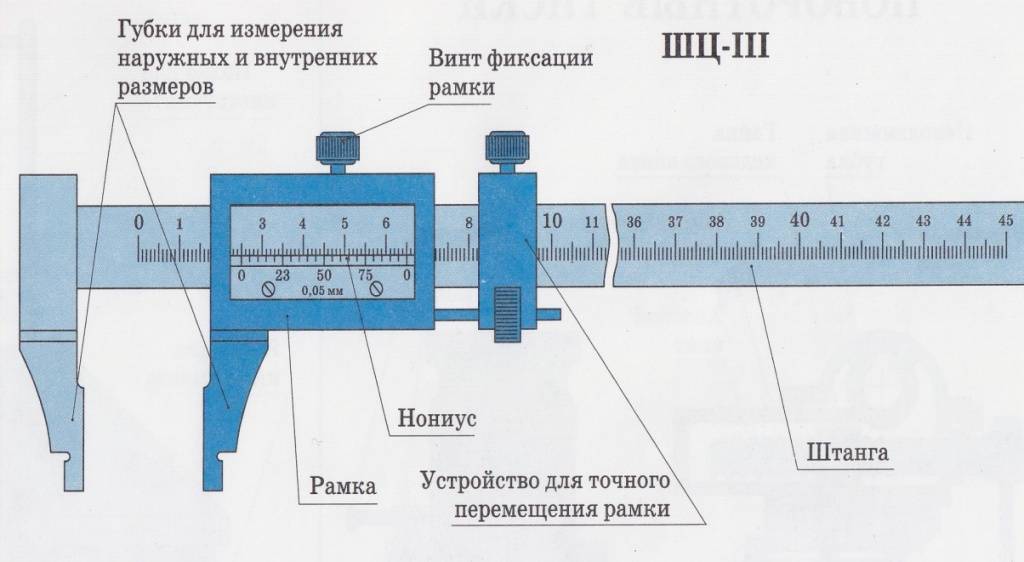

Для измерения наружного и внутреннего диаметра трубы потребуются штангенциркуль и строительная рулетка. В основном штангенциркуль применяют для точного измерения  размеров труб при Ду до 150 мм. Для измерения труб большого диаметра потребуется использовать строительную рулетку. Можно воспользоваться и штангенциркулями  большего размера, но в основном используют рулетку.

Как произвести измерение рулеткой. Для этого необходимо обхватить внешнюю сторону трубы и измерить длину окружности. Затем это значение делим на число “Пи” (3,14)чтобы узнать размер наружного диаметра. Внутренний диаметр вычисляется, исходя из расчета внешнего диаметра и толщины стенки. Толщину стенки измеряют линейкой или берут значение из приложенной к трубе спецификации.

Штангенциркуль – более точный инструмент, позволяющий быстро определить не только наружный, но и внутренний диаметр трубы. Для измерения внешнего диаметра применяются большие губки, внутреннего — малые. Также внутренний диаметр можно определить, измерив толщину стенки с помощью штангенциркуля или микрометра.

Также применяются изделия с цифровым экраном. В данном случае измерительный инструмент автоматически вычислит измеренное значение и покажет его на экране.

Точность измерения штангенциркулем  составляет от 0,05 мм. В то время как измерения с помощью строительной рулетки могут иметь погрешность в 1 мм.

Метрологические инструменты и измерения, проводимые с их помощью, регламентируются ГОСТ 166, 6507.

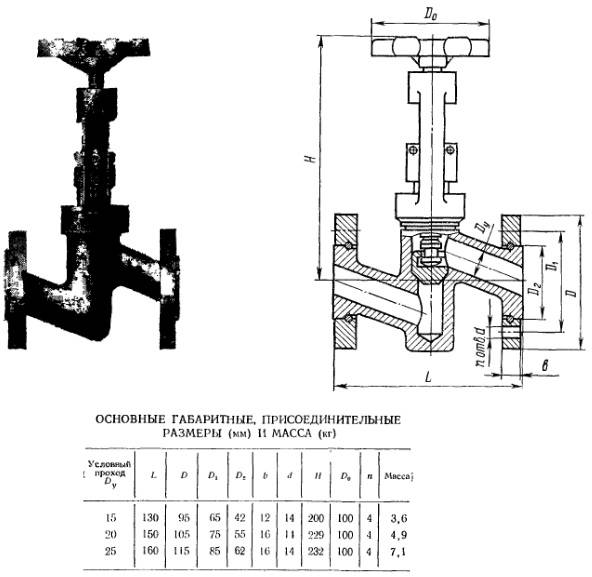

Водопроводные вентили: устройство и ремонт

Вентили водопроводные – это особая конструкция в водопроводной арматуре. Устанавливаются они в качестве запорного и регулирующего механизма.

Этот вентиль создает прекращение движения потока воды благодаря специальному запорному механизму. Он имеет подвижный элемент, который еще называется шпиндель, вкрученный в резьбу гайки на крышке.

Эта особенность используется не только для прекращения напора рабочей среды, но для и контроля давления напора.

На сегодняшний день используются разные виды водопроводных вентилей, их можно условно поделить на ряд отдельных групп: проходной, угловой, прямоточный.

Также они делятся и по варианту герметизации — на сальниковые и сильфонные, а по виду резьбы – на водопроводные с выносной резьбой и погружной. В роли запорного элемента может использоваться и специально установленная диафрагма, которая называется мембрана.

Все вентили для воды различаются такими свойствами, как:

• обычная конструкция – эти устройства нетребовательны в уходе и просты в эксплуатации;
• возможность эксплуатации при высоких перепадах давления;
• размеры и вес небольшие, устанавливать можно на любом необходимом участке всего трубопровода;
• малый рабочий ход запорного механизма, это создает дополнительное удобство при эксплуатации.

Существуют и запорно-регулирующие водные механизмы с профилированным пробковым золотником, они называются игольчатые вентили.

Шаровый кран

Пальма первенства в применении среди запорных устройств принадлежит шаровому крану. Многие мастерах их считают по праву лучшими. Несмотря на его существование более ста лет, он вырвался в передовики благодаря использованию новейших уплотнителей. Запорный элемент в форме шара. Шар через шток соединен с рычагом и при действии на рычаг движение шара устанавливает запорное устройство (выемка в самом шаре) в нужное положение «закрыто или открыто».

Шаровые краны бывают:

проходные (проход жидкости через кран равен потоку жидкости из-за равенства диаметра в трубе и кране) с отсутствием гидравлического сопротивления; редуцированные, где диаметр прохода через кран меньше отверстия трубы подачи воды, где происходит смена сопротивления (применяется в системах, где не особо важно наличие такого сопротивления). Применяются шаровые устройства в водо, тепло, газоснабжении

Особенно он потеснил своим применением в водоснабжении своих собратьев – задвижку и вентиль. Использование крана имеет свои преимущества и недостатки

Применяются шаровые устройства в водо, тепло, газоснабжении. Особенно он потеснил своим применением в водоснабжении своих собратьев – задвижку и вентиль. Использование крана имеет свои преимущества и недостатки.

Преимущества выражены следующими качествами:

• универсальность, применение во всех сферах, где по трубам проходят жидкостные вещества;
• многообраие, выраженное разными видами (с внешней и внутренней резьбой) и конфигурацией, разборностью и возможностью соединения в любом сочетании с деталями и встраиваемыми фильтрами;
• практичность и долговечность (срок службы до 50 лет) с 25 тысячным циклом эксплуатации;
• малые габариты, что позволяют применять его в разных системах и помещениях;
• быстрота открытия-закрытия устройства;
• перекрытие потока за четверть оборота (собратья таким свойством не обладают).

 Шаровые краны имеют такие недостатки :

• ограниченность его применения в водопроводах обусловлено тем, что такие краны не являются регулирующими в полной мере. Внутренние шары, при неполном повороте, позволяют мусору забивать образующиеся при этом щели и способствуют разгерметизации и износу запорного устройства;
• невысокая морозостойкость (остатки жидкости в кране могут замерзнуть) и привести в негодность кран, чего нельзя сказать о других видах описанных здесь;
• рекомендуемое открывание-закрывание крана по причинам, как и у вентиля.

Виды и конструкции

Прежде всего, водопроводные краны классифицируются по назначению:

• Для бытовых нужд — краники смесительного и вентильного типа.
• Для хозяйственных и коммунальных нужд – водозаборные, поливочные и пр.
• Для регулировки водопровода — технические (муфтовые).

По направлению потока крановые устройства подразделяются на:

• проходные (стандартные), не меняющие движение носителя;
• угловые (поворотные);
• трёхходовые (смесители, тройники).

По конфигурации затвора выделяют:

Шаровые (катриджные).

Затвор представляет собой шар с круглым сквозным отверстием, через которое подаётся вода при повороте шара на 90⁰, обратное движение перекрывает поток. В зависимости от диаметра проходного отверстия шаровый затвор бывает плавающим (для малых диаметров) и опорным.

Характеризуются малыми гидравлическими потерями, надёжной герметичностью и лёгким управлением.

Конусные (пробковые).

Запорный элемент выполнен в форме конуса (пробки) иногда с трапециевидным проходным отверстием. В зависимости от устройства пробки открываются и закрываются либо путём поднятия/опускания затвора, либо путём его вращения вокруг своей оси. По способу уплотнения бывают сальниковыми и натяжными.

Минус конструкции — необходимость регулярного смазывания затворного механизма, т.к. со временем он прикипает к корпусу, что усложняет эксплуатацию крана и приводит к потере герметичности и быстрому износу.

Цилиндрические.

Затвор выполнен в форме цилиндра, перемещение которого открывает или закрывает краник.

Недочёт – отсутствие полной герметичности, из-за чего краны данного типа используются преимущественно для регулировки интенсивности движения потока.

По типу конструкционного решения смесители подразделяются на:

Одновентильные.

Самая простая и, на сегодняшний день, устаревшая конструкция. Они не предназначены для смешивания потоков воды, подаваемой с разных труб, т.к. устанавливаются по принципу один краник — одна труба. Возвратно-поступательное движение вентиля приводит в работу встроенную в корпус буксу, производя открытие и закрытие прибора.

Крановые механизмы такого типа встречаются сейчас, пожалуй, только на дачах, в старых квартирах, в системах полива или отопления, когда на радиатор устанавливается краник для слива теплоносителя.

Двухвентильные.

Современное решение, обеспечивающее одновременно и подачу воды, и смешивание потоков, подаваемых из двух разных труб, и регулировку напора и температуры носителя посредством одновременного открытия одного или двух вентилей.

Однорычажные.

Поднятие рычага приводит в действие запорно-регулировочный механизм, роль которого выполняет трёхходовая шаровая заслонка. Она смешивает потоки холодной и горячей воды и выдаёт потребителю нужный температурный режим.

По типу управления крановым механизмом:

• ручные (вентильные и рычажные);
• электрические;
• пневматические;
• гидравлические.

В отдельную группу выделяют модели с термостатом и сенсорные:

С встроенным терморегулятором.

Инновация в мире сантехники. Встроенное программное обеспечение и термостат регулируют и температуру, и поток воды. Панель управления может быть механической или электронной. Блок питания может работать от батареек или аккумулятора.

Плюс – экономичность расхода воды. Минус – дороговизна и самого крана и его ремонта в случае поломки.

Сенсорные (бесконтактные).

Кран заранее программируется на выдачу воды определённым напором и температуры. Управление осуществляется в автоматическом режиме посредством команды на открытие или закрытие, поступающей со встроенного инфракрасного сенсорного датчика.

Из-за сложности постоянной регулировки сенсорные смесители практически не используются в домашних условиях. Достоинство – высокая степень гигиеничности из-за отсутствия прямого контакта с краном и экономия расхода воды.

Выбор терморегулирующего вентиля для кондиционера

Терморегулирующий вентиль (ТРВ) в системе кондиционирования помещения контролирует уровень хладагента на входе в испаритель и предотвращает попадание жидкости в компрессор.

Вентили для системы кондиционирования подразделяются на два вида:

устройства с внешним уравниванием. Давление определяется на выходе из испарителя. В системе присутствует дополнительная трубка, поддерживающая заданные параметры;

Устройство для терморегуляции с внешним выравниванием давления

устройства с внутренним уравниванием. Давление в системе определяется непосредственно в самом испарителе.

Термостатический расширительный вентиль

Вентили с внутренним выравниванием устанавливаются исключительно на однозаходные испарители.

Выводы и полезное видео

Учитывая, что все запорные устройства, хоть и однотипны, все-таки они имеют между собой различия. Каждое из них обладает своими преимуществами и недостатками, которые могут отсутствовать у других. При проектировании водоснабжающих и теплообеспечивающих систем в быту целесообразно применять виды запорных устройств, способных решить поставленные задачи. В быту лучшим краном будет шаровый, в других задачах возможно выиграют задвижной и вентильный.
