Монтируем сэндвич дымоход
Мы уже говорили о том, что дымоход можно подключить самостоятельно. Для этого нужно вывести трубу через крышу или напрямую в стену, а затем через поворотный канал поднять вверх. Для того чтобы горение в печи было лучше, сначала устанавливают обычную трубу, а затем сэндвич дымоход. От обычной трубы идет сильное излучение тепла. Температура трубы не меньше, чем температура горения. Чтобы снизить жар, трубу оборудуют сеткой из кирпича. Таким образом, после окончания горения труба еще долго греет помещение, а начальная температура вполне приемлемая.
В некоторых случаях через дымоход нагревают воду. Тогда используется специальный бак, который устанавливается возле первой трубы, которая идет от печи.
Собирают сэндвич панели по направлению дыма. Если присмотреться, то каждая панель имеет с одной стороны толще торец, с другой – тоньше – для соединения. Так вот толстый конец всегда устанавливается сверху, чтобы дым не поступал в дом. Стыки обязательно нужно герметизировать. Для этого используется герметик. Если же не выполнить этого, то внутрь дымохода может попасть кислород, который приведет к воспламенению сажи.
Для установки дымохода нужно выполнить отверстие в стене или полотке – в зависимости от метода монтажа дымохода. Запрещается сразу устанавливать сэндвич панель к патрубку от печи. В качестве соединения используется стальная труба
В противном случае сэндвич дымоход быстро прогорит.
Очень важно правильно провести дымоход через потолок. Ведь чаще всего из-за неправильности монтажа в этом месте случаются в банях пожары
Минимальное расстояние от корпуса дымохода до потолка должно составлять не менее 13 сантиметров. Если стены деревянные – то 38 сантиметров. Далее нужно зафиксировать трубу в районе потолка. Иногда используют профильный уголок и саморезы. Чтобы вода с крыши не попадала внутрь помещения, используется оцинкованный лист, который затем герметизируется силиконом.
Соединение деталей
При соединении элементов их внутренние трубы заводятся одна в другую. Если последующий по ходу движения дыма элемент вставляется в предыдущий, такое соединение называют «по конденсату». Оно позволяет влаге легко стекать вниз и исключает ее попадание через швы в теплоизолятор.
Если же наоборот – предыдущий в последующий, тип соединения называется «по дыму».
Оно максимально благоприятствует истечению продуктов горения.
Обычно до тройника, служащего для отвода конденсата, систему собирают «по дыму», а после него – «по конденсату». Наружная труба предыдущего элемента всегда заводится внутрь наружной трубы последующего.
Место соединения внутренних труб следует герметизировать при помощи термостойкого герметика, рассчитанного на температуры свыше 1000 градусов. Затем его стягивают хомутом из оцинкованной стали, который фиксируется болтами или проволокой.
После сборки элементы скрепляются один с другим посредством фланцев, байонетного соединения либо «холодового моста».
Устройство сэндвич труб, их размеры и диаметры
Монтаж дымохода из сэндвич труб
Из самого названия понятно, что «модные» дымоходы состоят из нескольких слоёв, подобно сэндвич-пирогу. Здесь есть внутренний диаметр трубы и внешний. Между ними располагается минеральное волокно. Как правило, это базальтовая вата или другой негорючий минеральный утеплитель.
Внешние и внутренние гильзы труб изготавливаются из нержавеющей или оцинкованной стали. Толщина металла при этом может быть 0,5 или 1 мм. Это, безусловно, влияет на цену трубы и её долговечность. Нержавейка по всем своим характеристикам значительно превосходит оцинковку, так что, выводы делайте сами.
В последнее время стали пользоваться популярностью эмалированные сэндвич дымоходы. Специальная эмаль не только придаёт определённый эстетичный вид, но и прекрасно защищает металл от высокой температуры, конденсата и сажи.
Современные дизайнерские решения могут быть весьма эксклюзивными. Сегодня мы отходим от тех стереотипов, которые были на протяжении веков. Расположить и вывести дымоход сейчас можно практически как угодно: вертикально, горизонтально, под уклоном.
Для удобства монтажа подобных систем, в комплект к сэндвич трубам могут входить следующие комплектующие: зонты-оголовники, опорные консоли, стеновые крепления, различные хомуты, кольца и стяжки, углы и повороты, шиберы (задвижки) и тройники, потолочные и кровельные разделки, стартовые адаптеры и заглушки. Перечислять можно долго, одним словом – это «конструктор для взрослых»…
В зависимости от мощности установленного котла или печи, размеры сэндвич труб бывают разными. Здесь можно выделить следующие стандартные диаметры внутренних и внешних труб соответственно: 110/200, 115/200, 120/200, 130/200, 140/220, 150/220, 160/230, 180/250, 200/280, 250/310, 300/380. Все размеры, естественно в миллиметрах. Обычная длина одного элемента трубы – 1 метр.
Какие расчеты нужны для корректного размещения трубы
Высота внутреннего отрезка дымохода до кровли, как правило, прописана в проекте дома.
Однако есть еще ряд нормативов, на которые следует обратить внимание при расчете высоты дымовой трубы над крышей:
- если кровля плоская, то дымовая труба должна возвышаться над ней на 50 см;
- для установки на крыше, которая изготовлена из пожароопасных материалов, дымоход должен достигать 1 м в высоту;
- в тех случаях, когда от дымохода до конька кровли расстояние превышает 3 м, высота трубы должна достигать условной линии, проведенной в 10º ниже конька;
- для тех ситуаций, когда отступ между коньком и дымоходом составляет не более 1,5 метров, высоту дымовой трубы нужно делать не ниже 0,5 метра.
Таким образом, сделать сэндвич трубу своими руками сможет каждый желающий, ведь на рынке можно найти все необходимые материалы для этого.
Правильный выбор
На сегодняшний день есть много некачественной продукции, поэтому нужно правильно уметь выбирать сэндвич-трубы, знать, чем подделка отличается от оригинала, или хотя бы покупать материалы в специализированных и проверенных магазинах.
Выбор сэндвич-труб необходимо совершать по таким критериям:
- качество металла должно быть высоким, так как от этих показателей зависит жаростойкость и надёжность конструкции;
- имеет значение плотность изоляции, а также её качество, так как она должна работать при температуре в 700 градусов;
- качество сварных швов тоже должно быть соответствующее.
Не забываем про критерии выбора данной трубы
Для твердотопливных использовать можно, но через некоторое время необходимо будет менять всю конструкцию. Для внешнего покрытия можно использовать любой материал, но для котлов, работающих на твёрдом топливе, лучше использовать нержавейку, в крайнем случае оцинкованную сталь. Другие материалы могут использоваться в котлах с низкими рабочими температурами или для систем вентиляции.
Для котлов с высокими рабочими температурами лучше использовать специальные сплавы-нержавейки:
- 316Ti — выдерживает температуру до 850 градусов.
- 310 S — до 1 тыс. градусов.
Такие сплавы можно использовать как для банных печей, так и в отопительных, на дровах, угле или газе.
Для установки на банную печь лучше использовать внутренние трубы из нержавейки, при этом внешний кожух может быть изготовлен из любого металла. Для газовых котлов можно использовать сэндвичи с толщиной стенки от 0,5 до 1 мм, а для банных печей — строго от 0,8 до 1 мм, изготовленные из нержавеющей стали. Более тонкие дымоходные сэндвич трубы прогорят очень быстро.
Не забываем про утепляющий слой
Если указывается диаметр, то имеется в виду внутренняя дымовая сэндвич-труба. На практике зачастую используют от 115 до 120 мм, а для внешней трубы стандарт — 200 мм. Один элемент трубы может иметь длину от 0,5 до 1 метра.
Утепляющий слой между внутренней и внешней трубой может составлять от 25 до 60 мм. Чем слой больше, тем лучшая будет теплоизоляция соответственно. Для печей в бане в качестве утеплителя лучше использовать базальтовую вату. Стекловату для этих целей нельзя использовать, так как она выдерживает температуру до 320 градусов. Если больше, то вата теряет свои теплоизолирующие свойства.
Читать подробнее: кирпичные печи для бани: выбор и монтаж своими руками.
Для определения с длиной трубы необходимо учесть следующие пункты:
- Канал для дымоотвода не должен быть менее 5 метров. В противном случае устанавливается электрический дымоотсос для дымохода.
- Если крыша плоская, над её поверхностью дымоходная сэндвич-труба должна выступать на 50 см минимум.
- В том случае, когда к бане примыкают другие постройки, высота которых меньше самой бани, то трубу необходимо поднимать выше этих пристроек.
Если соблюдать такие правила, то можно безошибочно определить высоту трубы. Не менее важным является правильная установка конструкции.
https://youtube.com/watch?v=VLCSS1z3Xjc
Пошаговая сборка дымохода
Разобраться, как правильно собрать дымоход, не сложно. Первое, что нужно сделать для этого – проверить комплектацию конструкции. В нее должны войти:
- внутренняя труба;наружная труба;негорючее волокно.
Обратите внимание: все сэндвич детали имеют растянутую часть “раструб”, также называемый плюсом, а также ровную – “минус”
Это важно учитывать при сборке
Убедившись в том, что все необходимые детали у вас есть, вы можете приступить к сборке. Для этого нужно:
- Снять защитные пленки с деталей. Если вы это не сделаете, конструкция не будет работать.Соединить между собой комплектующие дымохода по типу сборки.Проверить прочность соединений и герметичность дымохода.
Если никаких проблем не выявлено, конструкция может быть подключена к другим элементам системы отопления.
Недостатки и достоинства
Первый недостаток – стоимость. Сэндвич дымоходы из нержавейки используются в банях, где котлы работают на твердом виде топлива. Но не каждый хозяин может позволить себе такую роскошь.
Еще один недостаток – это срок службы. Кирпичные или бетонные дымоходы служат намного дольше, чем сэндвич дымоходы. Однако о сроке службы поговорим отдельно.
Конструкция состоит из нескольких труб. При резком перепаде температуры дымоход может быть разгерметизирован, а значит, — испорчен.
Но как уже указывалось, преимуществ гораздо больше. На их фоне недостатки являются незаметными. Прежде всего, нужно отметить простоту монтажа сэндвич дымохода. Установить его может любой человек – без помощи профессионала. Для конструкции не нужно создавать фундамента, так как она довольно легкая.
При доставке не появляется никаких сложностей. Сэндвич дымоход состоит из нескольких секций, которые быстро разбираются и также складываются в единую систему. На рынке существует большой выбор дымоходов. Это значит, что можно создать любую форму конструкции. Если одна секция дымоходы выходит из строя, то ее без проблем можно заменить новой деталью. Внешний слой труб не нагревается сильно за счет теплоизоляционного слоя. Не образуется конденсат и не создается угроза пожара.
Внутри сэндвич дымоход имеет абсолютно гладкую поверхность. Благодаря этому внутри дымохода не собирается сажа, а также не создается закупорочных зон. Его легко чистить. Вообще обслуживание дымохода занимает несколько минут. Необходимо лишь удалить сажу и слить конденсат. Эстетичный вид изделия позволяет устанавливать его не только наружи, но и внутри дома.
Проверка качества сборки дымохода
Когда дымоход будет полностью собран и проверен на отсутствие брака или недоработок, следует произвести пробную топку печи с небольшим количеством сухих дров
Сразу же после растопки следует проверить дымоход по всей длине, обращая особое внимание на стыковочные соединения
Вначале возможно появление в помещениях бани небольшого задымления из-за сгорания масляных загрязнений на наружной поверхности дымохода. Этот в порядке вещей. Беспокоиться по этому поводу не стоит.
Если результаты первой проверки дымохода будут положительными, печь следует протопить на полную мощность еще в течение двух-трех часов. Этого достаточно, чтобы выявить вновь вскрытые недостатки
Особенное внимание надо
В процессе эксплуатации дымохода возможно появление на трубах цвета побежалости. Это нормальная реакция стали при нагреве ее до высокой температуры.
Если дым из топки печи попадает в парилку, то это, скорей всего, говорит о недостаточной тяге в дымоходе. Для увеличения тяги придется нарастить трубу еще на 0.5-1.0 метра.
Предварительные расчеты
Помимо сечения, вам следует также определить длину дымохода и правильное его расположение.
Расчет длины
Здесь существуют некоторые требования, ознакомимся с ними.
- Согласно тому же СНиПу, минимальная высота дымохода должна составлять 5 метров.
- Если кровельным покрытием в вашем случае является горючий материал, то дымоход должен возвышаться над коньком еще на 1-1,5 метра.
- Если же покрытие негорючее, то данная высота будет составлять минимум 0,5 метра.
Обратите внимание! Если имеют место пристройки к дому, высота которых превышает его высоту, то дымоход в обязательном порядке следует вывести выше именно этой пристройки
Месторасположение
- Если крыша плоская, то труба должна возвышаться над ней как минимум на 0,5 метра.
- Если дымоход находится менее чем в 1,5 метра от конька, то он должен возвышаться хотя бы на 0,5 метра над коньком.
- Если это расстояние колеблется в пределах 1,5-3 метра, то высота трубы должна равняться высоте конька.
- Наконец, если дымоотвод расположен дальше чем в 3-х метрах, то эта высота должна равняться с линией, проведенной в воображении от конька под углом в 10 градусов относительно горизонта.
Если все эти требования будут учтены, то монтаж дымоходной трубы будет выполнен правильно.
Требования к дымоходу для газового котла
Как произвести монтаж дымохода для газового котла, их конструктивные особенности и как произвести выбор правильного месторасположения. Узнать ответы на эти вопросы вы можете тут
О чем еще следует знать?
Монтаж конструкции должен начинаться от отопительного прибора и поэтапно подниматься вверх.
Различные инженерные коммуникации (такие, как электрическая проводка, газовый трубопровод и проч.) не должны касаться дымоотвода.
Нельзя, чтобы в конструкции были уступы.
Конструкцию следует защитить от воздействия атмосферных осадков. Для этого потребуется дефлектор либо же любое другое приспособление
При этом важно, чтобы такая защита не препятствовала свободному выпуску дымных газов.
Температура дымных газов, движущихся по каналу, не должна превышать 50 градусов.
При монтаже должны быть учтены все нюансы, касающиеся монтажа сэндвич-дымохода. Так, если крыша сделана из воспламеняющегося материала, а в качестве топлива применяется торф или древесина, то обязательно следует поставить улавливатели искр, которые обычно производят из металлической сетки с размерами ячеек в 0,5х0,5 сантиметра.
Отрезки трубы, которые под уклоном, не должны быть шероховатыми
Кроме того, площадь их поперечного сечения обязана как минимум соответствовать вертикальному.
Варианты соединения
Существует несколько способов соединения таких дымоходов:
- фланцевое;
- по конденсату;
- байонетное;
- по дыму;
- и, наконец, по холоду.
Обратите внимание! Конструкция собирается по дыму, чтобы полностью исключить проникновение угарного газа в помещение. А вот по конденсату, дабы конденсированная влага свободно текла по стенкам вследствие температурной разницы
Ежели установка дымохода сэндвич своими руками была произведена первым способом, то дымные газы не будут встречать никаких препятствий и благодаря тяге будут быстро выведены на улицу. Но если стыки при этом заделаны некачественно, то конденсат может проникнуть внутрь конструкции, что очень плохо скажется на базальтовом утеплителе. Во втором же случае внутренняя трубка устанавливается в раструб, поэтому влага никоим образом не сможет проникнуть внутрь. Но если будет хотя бы маленькая щель, то дым сможет попасть в помещение. Так какой из вариантов выбрать? Конденсированная влага вредит утеплителю, а дымные газы – человеческому здоровью. Выход очевиден: вне зависимости от выбранного способа все стыки и щели следует тщательным образом заделывать.
Обратите внимание! Внутренние трубы конструкции желательно ставить по конденсату, дабы он не попадал на стыки и не затекал. Также отметим, что даже с двумя слоями такие дымоходы требуют хорошей изоляции тех отрезков, которые являются наиболее пожаронебезопасными – речь идет о крыше, балках и перекрытии
Более того, сэндвич не должен быть использован для подключения непосредственно к отопительному прибору
Также отметим, что даже с двумя слоями такие дымоходы требуют хорошей изоляции тех отрезков, которые являются наиболее пожаронебезопасными – речь идет о крыше, балках и перекрытии. Более того, сэндвич не должен быть использован для подключения непосредственно к отопительному прибору.
Так, с технологией вы уже ознакомились. Теперь остается лишь приобрести все необходимые материалы (обязательно качественные, сертифицированные) и приступить к работе!
Дымоход из сэндвич-трубы самостоятельно
Сэндвич труба хороша тем, что не нужно заморачиваться с утеплением труб и правильным монтажом гильз. Достаточно просто пропустить трубу сквозь ограждение и дымоход готов. Но при этом самостоятельно качественную сэндвич-трубу изготовить куда сложнее, но и это возможно при определенных усилиях.
Материалы для конструкции
Материалами служат сами сэндвич трубы и комплектующие
При покупке особое внимание стоит уделить соединительным деталям. Если же вы решили изготовить все расходники самостоятельно, то главное понять принцип изготовления основной трубы
Пошагово процесс выглядит так:
Изготовление с помощью сварки внешних и внутренних труб
Обратите внимание, что внешние трубы выполняются из нержавеющих сортов стали, а внутренние из оцинкованных. Это необходимо для того, чтобы защитить внешнюю поверхность от воздействия погодных условий, а внутреннюю от агрессивной среды, создаваемой дымовыми газами.
Следующий этап это вырезание из листов нержавеющей стали центрирующих колец
Кольца должны иметь внутренний диаметр равный внутренней трубе и внешний диаметр равный внешней трубе.
Производится укладка утеплителя. Для этого на внутреннюю трубу надевают два центрирующих кольца, между которыми зажимается лист утеплителя.
На утепленную внутреннюю трубу надевается внешняя труба.
Самодельная сэндвич-труба
Изготовление дополнительных деталей
По тому же принципу изготавливаются отводы, только длина секций будет задаваться не шириной листов утеплителя, а длинной прямых частей отвода.
Отдельное внимание стоит уделить соединительным частям
При монтаже сэндвич панелей важно, чтобы слой утеплителя не прерывался. Выполнить качественное соединение в домашних условиях сложно, поэтому лучше приобрести соединители отдельно.
Выполнить качественное соединение в домашних условиях сложно, поэтому лучше приобрести соединители отдельно.
Сборка дымохода и монтаж
Сборка дымохода производится по тому же принципу, что и монтаж стального дымоотвода. Только при прохождении ограждения нет необходимости устраивать гильзу. Вот и все отличия.
Советы по устройству внутренней трубы
Внутренней трубой называют трубу, которая проходит в помещении. Проблема в том, что сэндвич-трубы сами по себе достаточно громоздки и потому смотрятся не очень уместно в помещении. Если это техническое помещение с котлом, то эстетика не играет особой роли, но если это жилые помещения, то лучше сделать внутреннюю трубу из стали.
К счастью, этот вопрос уже давно обдуман производителем расходников и существуют специальные переходники со стальной трубы на сэндвич-трубу.
Основные достоинства сэндвич-дымоходов
- – в устройствах предусмотрено круглое сечение, которое считается оптимальным для выведения газов в атмосферу,
- – внутренние стенки каналов характеризуются практически идеальной гладкостью, что исключает образования конденсата и скопление твердых продуктов горения,
- -установка дымохода из больших элементов намного проще, например, строительства того же устройства из кирпича.
камина с мраморным порталом
- – образование конденсата свелось к его минимальной отметке,
- – за равномерной температуры внутри дымохода сильно выросли показатели нужной устойчивой тяги,
- -так как нет перепадов температур и ее сильного повышения кожух конструкции не являет опасности для жильцов дома,
- – таким образом, дымоход вполне может устанавливаться внутри здания, а это экономия денежных средств на монтаж и жилое пространство внутри дома,
- – для проведения дымохода через стены дома, а также выведение через кровлю и перекрытия нужно организовать меньшие размеры, чем, например, при выведении стандартных одностенных труб. Помимо всего прочего, можно купить и смонтировать специальные проходные блоки.
Качество материалов трубы имеет решающее значение
Работоспособность и срок службы сэндвич дымохода во многом зависит от качества материала, из которого изготовлены его трубы
Популярность у потребителей порождает большое количество контрафактной продукции, поэтому следует обращать особое внимание на свойства металла, из которого изготавливаются сэндвичные трубы

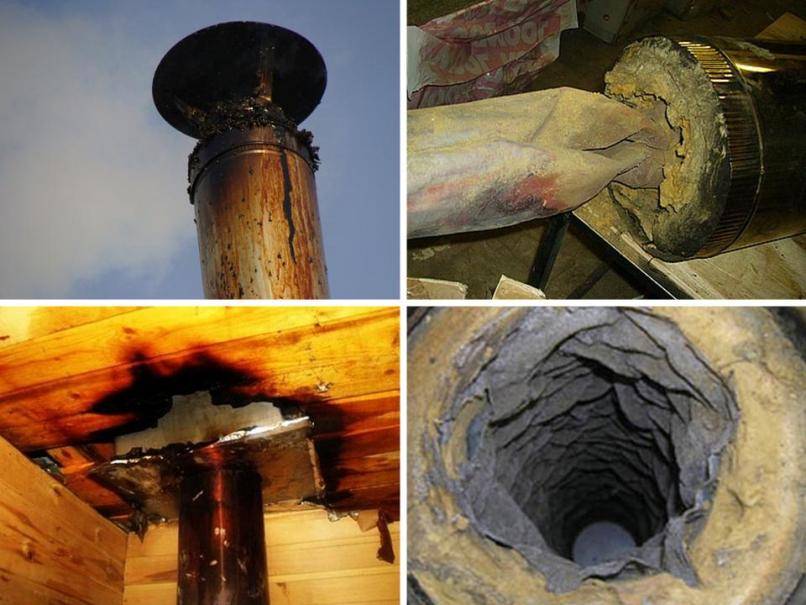

При ее прогорании велика вероятность возникновения пожара и отравления жильцов угарным газом.
- К наиболее дешевым относится сталь АISI 430. Ее можно использовать для изготовления внешней трубы, атмосферные воздействия не принесут вреда, а вот для обустройства внутреннего дымоходного канала стойкости этого материала явно недостаточно.
- В марке металла АISI 439 стойкость к коррозии и механическую прочность повышают включенные в его состав добавки титана . Эту сталь можно использовать для удаления продуктов сгорания топлива в газовых печах и небольших котлах.
- Высокую сопротивляемость агрессивным химическим средам и воздействию высоких температур обеспечивают добавки молибдена и никеля в сталь марки АISI 316. Ее применение возможно в системах удаления дыма любого котельного оборудования.
- Универсальными эксплуатационными характеристиками отличаются нержавейки марок АISI 316i и АISI 321. Они выдерживают нагревание до очень высоких температур и обладают высокой коррозионной стойкостью.
- Наиболее высокой ценой и эксплуатационными качествами отличается нержавеющая сталь АISI 310S. Она выдерживает нагрев до тысячи градусов по Цельсию, поэтому применяется в любых генераторах тепловой энергии.
В технической документации качественных изделий обязательно обозначается марка стали, из которой они изготовлены. Следует насторожиться, если эта информация отсутствует, в этом случае легко нарваться на контрафактную продукцию.
Заметим, что магнит не притягивается к нержавеющей стали с легирующими добавками, поэтому проверить метал можно и таким простым способом.
Как и чем утеплить

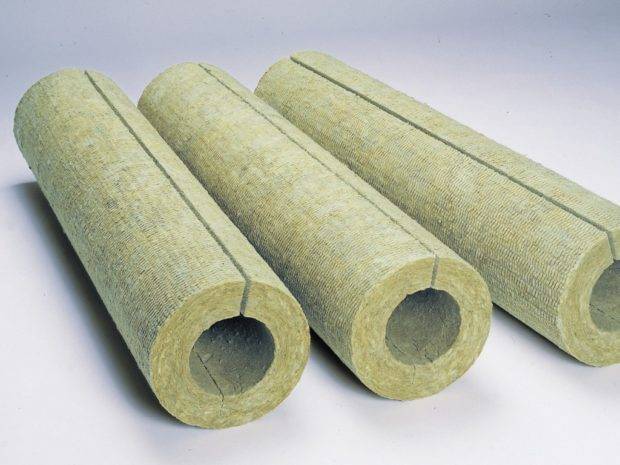

Негорючий теплоизоляционный материал в циллиндрах для утепления дымохода
Утепление дымохода проводится как на этапе его установки, если в качестве материала была выбрана одностенная стальная труба, так и после сооружения конструкции. Для утепления стальных дымоходов используются негорючие типы утеплителя: керамзит, минеральная и базальтовая вата.
Толщина утеплителя зависит от температуры воздуха в зимний период и выбирается индивидуально под конкретный тип дымохода. К примеру, теплоизоляционный цилиндр от фирмы Rockwool толщиной 300 мм с сечением 133 мм обойдется в 275 рублей за погонный метр.
Альтернативой цилиндрам являются прошивные маты — это аналогичный по составу утеплитель в рулоне, который при монтаже придется подгонять под внешний диаметр дымохода. В зависимости от производителя маты имеют различные размеры. Например, прошивной мат фирмы ТехноНИКОЛЬ размерами 2400х1200х40 обойдется в 970–1000 рублей за упаковку.
