Как включить газовый котел – инструкция

Технология запуска газового котла

Схема установки газового котла.

Первый запуск оборудования предполагает заполнение системы, отвечающей за отопление, водой. Первоначальный запуск следует ориентировать на настройку и проверку не только исключительно самого агрегата, но и отопительной системы, которая служит в качестве основы. То, насколько правильно будет произведен запуск, определит, насколько эффективным стало отопление дома.

Первоначально следует заполнить систему водой. В нижней части оборудования, где осуществляется подключение трубопроводов, можно найти вентиль. Его форма может различаться у различных моделей, поэтому он может выглядеть, например, как вращающийся штырек. Кран следует открыть не до конца. В ином случае трубы могут образовать во внутреннем пространстве свободный воздух.

Газовый котел должен иметь манометр, который представляет индикатор давления. Запустить оборудование следует, создав давление, равное примерно 2,5 атм. В момент достижения стрелки соответствующего значения, следует отключить нагнетательный насос, что верно при его наличии. После этого можно закрыть кран и приступить к стравливанию воздуха, что производится при помощи автоматического или ручного крана Маевского, применить его необходимо на каждом из приборов отопления. В тот момент, когда начнет идти вода, кран можно закрывать. Манометр котла должен показать давление в 1,5 атм, этот показатель предстоит догнать до 2 атм. Этот уровень и окажется оптимальным давлением для двухконтурного котла.

Как часто он должен включаться?

Частота включения котла зависит от нескольких факторов:

• Мощность агрегата.
• Правильность настроек котла.
• Наличие комнатного термостата.

При чрезмерной мощности установка быстро нагревает ОВ и отключается. Циркуляционный насос обеспечивает поступление новых порций остывшего теплоносителя, датчик температуры срабатывает и запускает котел вновь.

Мощность можно понизить программным способом. Также необходимо перенастроить котел, в частности — увеличить параметр F11 (время ожидания до повторного запуска) до максимума, который составляет 10 минут.

Использование термостата позволяет значительно увеличить время между запусками агрегата, поскольку воздух остывает и нагревается гораздо медленнее.

Пусконаладка напольного котла

Вводная информация

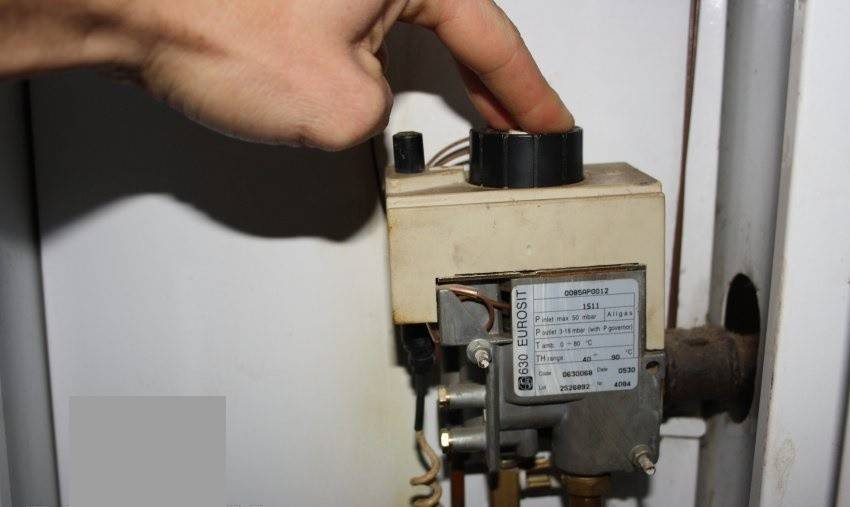

Автоматика ЕвроСит 630 – это многофункциональное устройство, регулирующее подачу газа. Оно предоставляет возможность регуляции температуры, полного выключения основной горелки.

Предназначение:

• автоматическая регулировка подачи газа;
• контроль безопасности работы газового оборудования.

Стоит отметить непростой метод включения устройства. В его защиту можно сказать, что таким образом производитель побеспокоился о безопасности своего потребителя, безопасности работы газового оборудования.

Старт газового котла

Работа газового котла начинается со запуска автоматики. В ситуации использования клапана 630 ЕвроСит процесс запуска будет состоять из нескольких этапов. Их следует выполнять в соответствии с установленным порядком:

• включение крана на стояке;
• включение пилотной горелки;
• включение основной горелки;
• регулировка и выставление температуры.

Поэтапное описание процедуры запуска

Первым делом следует включить подачу газа в систему. Для этого необходимо открыть кран на стояке.

Теперь можно приступать к работе с газовым клапаном. Для этого надо сконцентрироваться на рукоятке управления устройства. Изначально она располагается в положении «выключено». Ее необходимо перевести в положение «розжиг» (изображение огня на регуляторе). После этого надо нажать на рукоятку для того, чтобы началась принудительная подача газа на пилотную (запальную) горелку. Теперь следует нажать на кнопку пьезорозжига, продолжая удерживать рукоятку в нажатом состоянии. Наличие пламени на пилотной горелке говорит о том, что все сделано правильно. Рукоятку следует держать в нажатом положении следующие десять секунд после нажатия и в процессе проверки наличия пламени. Это необходимо делать для запуска механизма газового котла.

По прошествии десяти секунд нужно отпустить рукоятку управления и еще раз проверить наличие пламени на пилотной горелке. Если пламени на горелке нет, то следует повторить все описанные выше операции. При этом придется увеличить время нажатия на рукоятку управления.

Если пламя на запальной горелке имеется, то можно переходить к розжигу основной горелки. Для этого рукоятку управления надо перевести в положение от «1» до «2», поворачивая ее против часовой стрелки. О правильности действий будет свидетельствовать возникшее пламя основной горелки. Убедившись в его наличии, рукоятку управления можно перевести в положение от «1» до «7». Позицию нужно выбирать исходя из того, какую температуру теплоносителя необходимо получить. В ситуации с моделью EuroSit 630 цифре 7 на рукоятке соответствует температура в 90 градусов. Это максимально возможное для модели значение. Соблюдая все эти действия запуск газового котла пройдет без проблем

Отключение устройства

Для отключения газового котла необходимо отключить газовый клапан. Имеется два варианта отключения:

• отключение основной горелки;
• отключение основной и запальной горелки.

В первом случае рукоятку управления надо повернуть по часовой стрелке и установить в позиции «розжиг». Основная горелка после этого будет отключена, но пилотная горелка будет продолжать свою работу.

Во втором случае ту же рукоятку управления требуется повернуть по часовой стрелке до достижения позиции «выключено». Эти действия завершат подачу газа на все горелки. В подтверждение выключения устройства прозвучит щелчок. Пламя также исчезнет. Теперь подача газа прекращена.

5 Правила эксплуатации

Первый запуск газового котла лучше всего доверить специалистам, осуществляющим его монтаж. Они грамотно проведут все подготовительные работы по заполнению отопительного контура водой, его опрессовке и промывке, а также сделают отметку в технической документации об успешном включении прибора. Самостоятельно запускать оборудование не запрещается, но в этом случае его владельцы теряют право на гарантийное обслуживание.

После первого включения нужно соблюдать правила эксплуатации отопительного прибора. Согласно им:

1. 1. Запрещается самостоятельно разбирать его.
2. 2. Нельзя класть на него посторонние предметы.
3. 3. Необходимо отслеживать уровень теплоносителя и регулярно доливать его в магистраль.

В случае возникновения запаха газа, дыма или гари следует выключить котёл, перекрыть основной кран подачи газа и вызвать специалистов газовой службы. Для отключения прибора потребуется:

1. 1. Закрыть основной газовый кран.
2. 2. Отключить электропитание прибора.
3. 3. Перекрыть краны, подающие воду в отопительный контур. Зимой рекомендуется полностью слить воду из системы, чтобы исключить её замерзание.

Мытьё котла также рекомендуется проводить только в отключённом состоянии. Для этого стоит выбирать мягкие моющие средства или раствор мыла. Удалять загрязнения с помощью агрессивных химических составов, инсектицидов и токсичных веществ запрещается.

Регулировка температуры

Чтобы прибавить или убавить температуру ОВ справа и слева от дисплея имеются кнопки «+» и «-» (на более старых моделях имеется специальный регулятор, поворотом по часовой стрелке температура повышается и наоборот).

Если используется комнатный термостат, регулировка производится с него, а на котле устанавливаются только предельные значения.

При настройке температуры не следует изменять параметры скачками на большие величины. Надо менять режим плавно, давать некоторое время на преодоление инерции системы. Это позволит смягчить переход на другой режим и продлить срок службы котла.

Настраиваем автоматику котла и давления

Специально настраивать автоматику нужно, если она стала срабатывать произвольно. Такую проблему называют ещё тактованием. Причина часто в высокой температуре теплоносителя.

Лучше настроить температуру газового котла. Для этого нужно терморегулятор перенести в прохладу, если это возможно, или же уменьшить температуру там, где он стоит. А также сделайте больше теплоносителя. Ещё можно заменить горелку, если вопрос появился из-за большой мощности в ней.

Самые распространённые причины тактования:

1. Изменилось напряжение.
2. Ветер загасил горелку.
3. Проблемы с проходимостью трубы.
4. Упало давление.

Котлы производят с регуляторами, у которых можно настроить время в программе на период 24 часа или на целую неделю. Когда оборудование нагревается до нудных градусов, самостоятельно выключается.

Как настроить давление в газовом котле?

Для того чтобы настроить давление в газовом котле, воспользуйтесь автоблоком. Котёл держит температуру на уровне и перекрывает газ при возникновении опасности. В некоторых моделях есть ручка, её можно поворачивать и выбирать один из семи режимов. Вам нужно выбрать первый, снять крышку и закрутить под ручкой винт с левой стороны. Лучше крутить ручку по часовой стрелке, чтобы подача была постепенной.

На автоблоке правильно при настройке газового котла разобраться со сторонами. Там где ручка – пусть это будет боковая. Либо смотря, как установили котёл, это может быть верх. Будьте внимательны, проверяйте винты.

Давление нужно уменьшить, если:

• Пламя загорается, но быстро гаснет.
• Во время зажигания вы слышите хлопок.
• Языки пламени выходят за отведённую зону.
• Огонь красный или красно-оранжевый.

Включение котла

1. Газовый котёл включается в розетку.
2. Переключатель должен быть выставлен на ноль.
3. Включается подача газа (открывается кран на газовой трубе).

Дальнейшие действия могут отличаться у разных моделей газовых котлов.

Например, переключатель котлов Атон или Данко нужно выставить на пиктограмму «звёздочка», нажать весь переключатель и удерживать так 5-10 секунд.

После чего, не отпуская переключатель, нажать кнопку, расположенную рядом.

Агрегат ответит характерным щелчком и гулом. После чего отпускается регулятор и выставляется требуемая мощность.

Чтобы включить котёл Бакси, также требуется пустить газ, включить вилку в розетку и нажать кнопку «Пуск». Появится звук работы. Прибору нужно дать немного времени, и он автоматически разожжёт пламя. После чего, нужно нажать кнопку включения ещё раз и этим подключить отопительный контур (на дисплее появится соответствующий значок). В заключение, при помощи кнопок выставляется нужная температура.

Отопительные приборы марки Buderus характеризуются высокой надежностью. Газовый котел Buderus – краткий обзор популярных моделей и их стоимость.

Типы генераторов для газовых котлов рассмотрим тут.

Для организации полноценной отопительной системы в частном доме необходимо устанавливать котел. В статье рассмотрены основные критерии выбора отопительного оборудования.

Модернизация котлов АГВ производителем

Производитель котлов АГВ не спешил снимать их с производства ввиду очевидных преимуществ.

Однако, принимая во внимание то, что это оборудование нуждалось в основательной модернизации, были внесены следующие изменения в конструкцию:

• Хрупкие стеклянные термометры заменены на более надежные приборы итальянского производства;
• Новые системы комплектовались автоматикой американской компании Honeywell;
• Для включения аппарата ручкой стала использоваться система пьезоподжига;
• Новая технология нанесения покрытий позволила сделать внешний вид агрегата более эстетичным.

Схема котла АОГВ — 23

Правила обращения с системой отопления

Устанавливают агрегат в отдельном помещении. Желательно, чтобы это помещение было звукоизолированным, поскольку при включении горелки котла происходит довольно громкий хлопок.

В некоторых новых модификациях (АОГВ-23.2-1-У) этот недостаток во многом устранен, поскольку при перегреве воды автоматика не выключает горелку полностью, а переводит ее в режим, при котором пламя минимально.

Дымоход (диаметром от 140 мм) для продуктов сгорания оборудуется вне жилых помещений. Ниже места соединения трубы от нагревательного бака с дымоходом, располагается мусоросборник – «карман» для посторонних предметов и отходов, случайно попавших в канал.

Вариант исполнения дымохода для АГВ в частном доме

Для агрегата следует выделить помещение в нижней части строения. Восходящая магистраль трубопровода нуждается в утеплении. Обратную магистраль утеплять не следует.

Инструкция по монтажу устройств теплоотдачи (радиаторов, конвекторов и отопительных панелей) предусматривает их установку на наибольшей возможной высоте от самого агрегата. Для циркуляции слоев воздуха такие устройства следует устанавливать под окнами. Трубопровод обратной магистрали прокладывается под полом помещения.

Если трубопровод обратной магистрали прокладывать над дверными косяками, может происходить «завоздушивание» системы.

Общий вид фрагмента разводки труб системы отопления с АГВ

Двухдюймовые сетевые трубы выглядят не очень эстетично, однако при замене их на трубы меньшего диаметра необходимо принимать во внимание, что с уменьшением диаметра трубы растет гидродинамическое сопротивление, которое ослабляет напор воды в системе. Это, конечно, может серьезно ухудшить эффективность работы такого агрегата

Подключение АОГВ: вид сзади

При монтаже трубопроводы устанавливаются с уклоном в 1 см на каждый метр длины трубы. Это позволяет избегать появления воздушных пробок в системе, облегчает циркуляцию воды и позволяет сливать воду из системы.

Это видео рассматривает некоторые практические вопросы установки АГВ в частном доме:

Некоторые предостережения

• При падении температуры воды в системе ниже 55-50°С начитает обильно выделяться конденсат. При накоплении он может затушить горелки;
• Продукты горения, смешиваясь с конденсатом, образуют азотную и серную кислоты, которые вызывают коррозию оборудования;
• Если температура воды в системе падает ниже 50°, то практически полностью прекращается ее циркуляция в системе;
• Если помещение в зимнее время не отапливается, воду из системы необходимо сливать, но в этом случае коррозия значительно усиливается;
• Чтобы получить горячую воду, не нагревая всю систему, можно использовать кран, который перекрывает циркуляцию в системе отопления. А если соединить прямую и обратную магистраль, можно сохранить оборот.

Теплой зимы!

Модель Atem Житомир 3

Безусловно, в ассортименте компании множество моделей с различными характеристиками. Однако двигателем продаж является именно газовый котёл Житомир 3, потому стоит разобрать его подробнее.

Модель отличается не только привлекательной стоимостью, но и превосходными техпараметрами.

Мощность агрегата равна 10 кВт. Он способен отопить площадь более 100 м², а этого вполне достаточно для загородного дома. Что касается газового потребления, с уверенностью можно сказать, что оборудование экономично.

Коэффициент полезного действия — 92 %. Отзывы владельцев на газовый котёл Житомир 3 в основном хорошие. Почти все пользователи отмечают компактные размеры, удобную эксплуатацию и приемлемую стоимость.

Первый запуск котла: подготовка

Как с первого раза запустить бытовой газовый котел верно? Тестовый пуск начинают после монтажа и обвязки системы отопления. Процесс проходит поэтапно:

1. Прокладка электролинии. Для бака оборудуют дополнительную розетку или собственную электролинию.
2. Проверка места установки. Котел нельзя ставить около окна — так он будет работать некорректно. Основание должно быть идеально ровным. Рядом с устройством нельзя располагать быстровоспламеняющиеся предметы.
3. Подключение к источнику холодного водоснабжения. С патрубков нужно удалить заглушки и поставить на них фильтр с шаровым краном.
4. Интеграция котла к дымоходной трубе и проверка тяги.
5. Отключение агрегата от электросети, проверка наличия протечек, включение термостата на максимальный уровень. Должен зажечься индикатор переключения.

Важно! Подвод газовой магистрали, установку и опломбирование счетчика выполняют только специалисты

Наполнение системы водой

Основной теплоноситель системы подачи тепла — вода. Для ее закачки в трубопровод и радиаторы требуется:

1. Открутить вентиль, проверив его внешний вид по инструкции производителя.
2. Дождаться, пока вода начнет заполнять батареи и трубы.
3. Контролировать давление. Оптимальная отметка 2-2,5 атм. будет показана на манометре.
4. Отключить водоподачу.

Совет! При запуске котла осенью или зимой прогрейте котельную и подавайте воду с температурой 18-20 градусов.

Наполнение системы водой

Стравливание воздуха из системы

При достижении давления внутри системы в батареях и трубах образуются воздушные пробки. Поэтому перед тем как окончательно настроить новый газовый котел, воздух удаляют. Начинают с радиаторов:

1. Под носиком ставят емкость для воды.
2. Открывают воду — воздух должен выходить со свистом.
3. Дожидаются, пока вода начинает течь — это свидетельствует об удалении пробок.

После стравливания краны радиаторов закрывают.

Из циркуляционного насоса также удаляют заторы. Процедура предусматривает частичную разборку оборудования:

1. Снимается лицевая панель.
2. Включается котел и устанавливается регулятор нагрева в рабочее положение. Насос должен загудеть, а при наличии в нем воздуха — забулькать или зашипеть.
3. Снимается крышка с детали в виде цилиндра отверткой.
4. С началом капанья воды крышка закручивается.

Процедура повторяется около 2-3 раз, после чего насос работает без звуков.

Важно! После стравливания воздуха из радиаторов давление в системе падает. Его нужно выставить снова

Опрессовка контура

Работы выполняются при помощи нагнетательного насоса. Систему необходимо продуть или промыть под повышенным давлением, включая котел через 10 минут. Опрессовка позволит выявить утечку, о которой свидетельствует снижение рабочего давления.

Очищение промыванием

Промывка способствует удалению загрязнений с трубопровода и радиаторов. На батареях открываются все краны, а затем под давлением 4 бара в емкости сливается вода. Поток вымывает примеси, фракции ржавчины и осадок. При наличии засорения фильтров нужно перекрыть входной вентиль подачи и удалить с мембраны загрязнения.

Совет! Для качественной работы отопления промойте систему 2-3 раза.

Инструкция по подготовке к запуску

Чтобы газовый, необходимо придерживаться несложной инструкции. Первый запуск производится, когда монтаж оборудования и обвязка завершены, правильность установки проверена. Все крепления, месторасположение котла должны быть выполнены в соответствии с правилами противопожарной безопасности. От котла до стены должно обязательно соблюдаться определенное расстояние. Какое именно, надо посмотреть в инструкции к котлу. Для некоторых моделей газовых котлов это условие выполнять необязательно. Надо убедиться, что рядом нет никаких легковоспламеняющихся предметов и материалов. Нельзя располагать котел около окон, так как работа его будет нарушена

Большое внимание надо уделить тому, чтобы корпус крепился ровно, не было никаких перекосов

После этого производится подключение оборудования к холодному водопроводу, при этом с патрубков убираются все заглушки, а на входе монтируется специальный фильтр с шаровым краном. Это позволяет предохранить систему от загрязнений, которые могут стать причиной поломки. Шаровые краны надо ставить на каждый патрубок, который используется для обвязки.

При решении задачи, как запустить котел, надо большое внимание уделять подводке газовых труб. В данном случае работу самостоятельно выполнять не рекомендуется, для этого приглашается сотрудник соответствующей службы, который выполняет такое подключение, пломбировку, при необходимости монтирует газовый счетчик

Что еще требуется подключить до запуска? Надо провести отдельную электролинию для котла. Оборудование снабжается электрическим кабелем с вилкой, при монтаже надо обеспечить наличие розетки рядом с котлом, лучше ее выделить отдельно от других. Далее выполняется подключение к дымоходной трубе, проверка ее тяги, работоспособности. Сама труба должна выходить на улицу, условия ее монтажа зависят от того, какого типа выбирается дымоход. Последняя часть подготовки к запуску заключается в том, что котел отключается от электричества, чтобы можно было наполнить его холодной водой. Далее проверяется отсутствие утечек, включение термостата на максимальное значение, чтобы автоматически зажегся переключатель режимов.

Рекомендации по эксплуатации

• При неисправностях газового клапана необходимо проверить его и отрегулировать настройки. Если теплообменник покрывает большой слой накипи, то это во многом снижает теплоотдачу и значительно увеличивает расход топлива. В такой ситуации котел издает треск или шум. Это происходит по причине накопления солей, которые со временем медленно осыпаются с поверхности, поэтому и слышен шум. Убрать их можно при помощи специальных реагентов.
• Зачастую приходится сталкиваться со слишком быстрым изнашиванием узлов. Основной причиной этого является тактование. В этом случае газовый котел может автоматически как включаться, так и отключаться. При остывании воды в контуре поступает сигнал от термостата о том, что вода охладилась, в этом случае котел включается.

О том, как выбрать газовый котел, смотрите в следующем видео.

Удаление воздушных пробок перед тем, как зажечь газовый котел

В верхнем штуцере каждого радиатора должны быть установлены воздухоотводчики. Это могут быть краны Маевского, или автоматические клапаны.

Автоматика справится со всем сама, нужно только дать ей немного времени (о том, что воздух вышел, скажет падение давления).

Для спуска воздуха краном Маевского, нужно приготовить ведро, тряпку, специальный ключ из монтажного комплекта (или отвёртку и пассатижи).

Поочерёдно подставляется ёмкость к каждому радиатору, кран откручивается, и воздух с шипением выходит. Потом батарея начнет «плеваться» воздухом вперемешку с водой. Закрывать же воздухоотводчик можно тогда, когда из него потечёт струйка воды.

Примерно 5-7 минут у каждого радиатора – и первые воздушные пробки удалены. Проверяются показания манометра (они должны понизиться), и повторно включается кран водопровода. Процедуру спуска воздуха хорошо бы повторить ещё раз.

В конечном итоге, давление должно быть выше среднего, но не максимальным, поскольку, когда вода нагреется, давление ещё подрастёт.

Кстати, чтобы не забрызгать при спуске воздуха мебель и стены, на кран можно повесить тряпочку, по которой вода будет стекать в ведро.
