Принцип действия гидроакумулятора для систем водоснабжения, его обслуживание и ремонт

Устройство гидробака

Конструктивно гидробак представляет собой герметичный полый цилиндр из металла.

Внутри находятся мембрана, которую еще называют «груша», из специальной резины – бутила или синтетического этилен-пропиленового каучука.

Эти материалы прочны, соответствуют всем санитарно-гигиеническим требованиям и устойчивы к бактериям. Мембрана разделяет полость на две части, в одной из которых накапливается вода. Вторая занята сжатым воздухом, который и выталкивает воду из гидробака в систему при открытии крана.

 Работа гидроаккумулятора происходит циклично:

1. При уменьшении давления воды в системе (когда вода из гидробака уже выбрана) срабатывает датчик давления, и происходит запуск насоса для подачи воды.
2. «Груша» заполняется водой, ее объем увеличивается. Воздух сжимается, давление в баке растет.
3. Реле давления подает сигнал, и насос прекращает свою работу.
4. При потреблении воды вновь срабатывает реле давления и цикл повторяется.

 Существует ряд причин, для чего нужен гидроаккумулятор в системе водоснабжения:

Главная задача – благодаря гидроаккумулятору запуск и выключение насоса происходят реже. Двигатель не перегревается и дольше не выходит из строя.
Кроме создания запаса воды накопитель смягчает гидравлические удары в системе водопровода. Воздух, содержащийся внутри баллона, уменьшает перепады давления в трубопроводе благодаря способности к сжатию

Как итог, меньше изнашиваются все элементы системы.
Во время отключения электричества в гидробаке остается резервный запас воды, что важно при частых перебоях случае в электроснабжении.

Устройство и принцип работы

Прибор имеет вид коробки различной формы с элементами управления под крышкой. Она крепится к одному из выходов штуцера (тройника) емкости. Механизм оснащен небольшими пружинами, которые регулируют, поворачивая гайки.

https://youtube.com/watch?v=Sm1YHwDcAvE

Принцип работы по порядку:

1. Пружины соединены с мембраной, реагирующей на скачки нажима. Увеличение показателей сжимает спираль, уменьшение приводит к растяжению.
2. Контактная группа реагирует на указанные действия, смыкая или размыкая контакты, тем самым передавая сигнал насосу. Схема подключения обязательно учитывает подсоединения его электрокабеля к устройству.
3. Накопитель заполняется – нажим растет. Пружина передает силу напора, устройство срабатывает согласно выставленным значениям и выключает помпу, передавая ей команду об этом.
4. Жидкость расходуется – натиск слабеет. Это фиксируется, двигатель включается.

Узел состоит из таких деталей: корпус (пластик или металл), мембрана с крышкой, латунный поршень, шпильки с резьбой, пластины из металла, муфты под кабели, колодки для клемм, платформа на шарнирах, чувствительные пружины, контактный узел.

Протечки в водопроводной системе

Если водяная станция не выключается, значит, в ней мало воды, то есть где-то в водопроводной системе случилась протечка.

Чаще всего текут металлические трубы – их поражают коррозионные процессы, которые провоцируют появление пробоин. Временное решение проблемы – обмотка трещин специальным сантехническим скотчем. Но, конечно же, при возникновении первой возможности деформированный отрезок трубы следует заменить.

Также протечки могут возникнуть в зонах резьбового соединения труб и скрутки деталей. В этих случаях необходимо закрыть протекающие места герметизирующим уплотнителем: пастой, фум-лентой или резиновыми кольцами.

Пластиковые трубы протекают редко – если это и случается, то только из-за повреждений от промерзания. Для решения проблемы следует замотать трубу в зоне протечки сантехническим скотчем и дополнительно закрыть теплоизоляционным материалом.

Изнашивание мембраны

Мембрана в гидроаккумуляторе является расходной деталью. Она со временем изнашивается и требует замены. Износ связан с неровным давлением в системе, с постоянными процессами сжатия и растяжения, трении о другие детали. Регулярные и резкие скачки температуры, превышения значений давления в системе тоже не продлевают срок службы.

Компании-производители в среднем заявляют о 5 годах эксплуатации, но влияние негативных аспектов сложно избежать.

Например, расход воды утром и, особенно, вечером в будние дни вырастает. Поэтому замена мембраны в гидроаккумуляторе требуется чаще.

 Когда необходимо купить мембрану в гидроакуумулятор, лучше выбирать такого же производителя, как и у самого гидроаккумулятора. Тогда совпадут необходимые размеры и характеристики.

Проверка мембраны.

Перед тем как купить мембрану гидроаккумулятора в спб надо убедиться, что причина поломки заключается именно в этом элементе.

Если по манометру видно, что давление или растет, или падает, а при этом вода подается то тонкой струйкой, то с нормальным напором — это яркий признак нарушения целостности мембраны. Чтобы окончательно в этом убедиться, надо выключить насос и перекрыть подачу воды в бак.

Потом остатки жидкости из бака стравливают

При этом, обращают внимание на то, как она выходит. Если вместе с воздухом – необходима замена мембраны в гидроаккумуляторе.

Замена мембраны в гидроаккумуляторе своими руками

Ремонт мембраны гидроаккумулятора можно произвести самостоятельно. Происходит это поэтапно.

1. Гидроаккумулятор демонтируется от остальной системы. На этом этапе лучше расположиться там, где будет комфортно производить дальнейшие манипуляции и не страшно будет залить водой окружающее пространство.
2. Убрать давление воздуха. Для этого есть специальный ниппель. Он бывает горизонтальный и вертикальный, чаще всего располагается на верхней части бака.
3. Откручивается шланг и крышка. Скорее всего, на этом этапе из гидроаккумулятора польются остатки жидкости. Можно заранее приготовить таз. Воду надо слить полностью.
4. После этого снимается крышка с манометром.
5. Внизу корпуса находится специальное технологическое отверстие. Через него достается мембрана.
6. Бак осматривается на нарушение целостности, грязь и ржавчину. Правильно, если нет осадка и трещин. Потом промывается и осушивается.
7. Мембрана для гидроаккумулятора 50 литров монтируется в бак. Если емкость рассчитана на другой объем, мембрана должна быть подобрана соответственно.
8. Конструкция собирается в обратном порядке.
9. Через специальный золотник закачивается воздух. Здесь можно применить обычный насос.

Для облегчения замены мембраны в гидроаккумуляторе можно посмотреть видео, где все наглядно показывают и рассказывают.

Неисправности гидроаккумуляторов

Из-за простоты конструкции непосредственно неисправностей гидроаккумуляторов не так уже и много. Рассмотрим их вкупе и с теми поломками, которые не вызваны неисправностью данного узла системы автономного водоснабжения, но связаны с ним.

Для того чтобы проще было ориентироваться, приведем симптомы неисправности вкупе с методами точного определения проблемы и ее устранением.

Насос сильно часто включается или работает постоянно

Это наиболее часто встречающаяся проблема, поэтому и рассмотрим ее первой. Инструкция по определению причины неисправности следующая (не нужно ее выполнять пошагово, выбираем те действия, которые наиболее подходят к вашей ситуации).

Убеждаемся, что исправен насос

В первую очередь нужно убедиться в том, что насос создает нормальное давление. На его выходе оно должно быть не менее 1,5 – 2 атмосферы (0,15-2 мПа). Если этого нет, то, скорее всего, проблема в насосе (износилась или проворачивается на валу рабочее колесо и т. п.).

Что делать, если насос исправен, а давления нет

Причиной того, что насос не дает необходимого давления, может быть и потеря скважиной дебита. То есть, подземные воды ушли ниже (чаще всего это случается в случае засухи), и его заборник просто находится выше их уровня, или же засорились фильтры обсадной трубы.

Проще всего определить недостаточный дебит скважины, опустив заборник насоса в емкость с набранной водой (бочку, большую канистру). Если при этом давление нормальное – значит, проблема в скважине. Можно попробовать опустить насос или заборник ниже — если это не поможет, придется бурить скважину заново.

Проверяем водопровод на наличие утечек

Причиной того что насос работает постоянно может быть и утечка на водопроводе

Перекрываем кран или вентиль сразу после точки врезки гидроаккумулятора (если запорной арматуры там нет, ее желательно установить). Если есть утечки на сетях, то насос, проработав некоторое время должен отключиться. Дальше ищем места порывов и устраняем их.

Если при перекрытом водопроводе насос все равно работает почти все время

Это свидетельствует о дефекте гидроаккумулятора. Неплохо сразу проверить исправность электрической схемы запуска насос, но без специальных знаний и знания электротехники сделать это сложно (тем более тот, кто владеет нужной информацией, справится с проблемой и без нашей статьи).

Поэтому дальнейшие рекомендации именно для домашних мастеров, пока не изучивших полностью основы автоматики. Выполняем следующие шаги.

Реле давления гидроаккумулятора

Гидроаккумулятор: работа и причины его отказа

Одним из важнейших «игроков команды» становится гидроаккумулятор, позволяющий создавать и хранить запас воды, защищать систему и оборудование от форс-мажорных ситуаций. Это устройство называют по-разному, иногда не совсем правильно: расширительный либо накопительный бак, гидробак, экспанзомат, мембранный бак, или просто — ГА. Это закрытая емкость, которая имеет гидравлическую камеру, изменяющую свой объем. Для того чтобы представить, как работает гидроаккумулятор, необходимо рассмотреть его конструкцию.

Устройство мембранного бака

Любой гидробак имеет определенное число элементов. В его состав входит:

• корпус, изготавливаемый из нержавеющей стали;
• мембрана (груша), которую делают из специальной, эластичной и прочной резины (EPDM, BUTYL);
• ниппель для подачи воздуха;
• фланец, оборудованный клапаном, он предназначен для закачки воды;
• специальные приборы — манометр, реле давления;
• платформа (опоры).

Как видно, устройство достаточно простое, однако непрерывная, интенсивная работа способна «сгубить» даже самые надежные конструкции. Современные качественные модели накопительных емкостей имеют большой эксплуатационный ресурс, работают долго, и без «капризов». Однако возможные неисправности гидроаккумулятора надо знать, так как исключить некоторые поломки все-таки нельзя.

Задачи сосуда и их выполнение

Накопительный бак состоит из двух камер: в одной из них находится воздух, в другой вода. Последний отсек заслуживает особого внимания. Это резиновый мешок, или мембрана. Принцип работы хранилища основан на сдавливании жидкости сжатым воздухом. Когда в системе расходуется вода, давление падает.

Гидробак незамедлительно реагирует на произошедшие изменения: он быстро восстанавливает параметры благодаря подаче новой порции жидкости, но без малейшего участия насоса. Естественно, редкое включение в работу этого главного прибора насосной станции гарантирует его более длительную эксплуатацию.

С помощью реле для гидробака задают два важнейших параметра давления воды: его верхний и нижний пределы. Когда значение становится минимальным, гидроаккумулятору «помогает» насос: он включается и работает до тех пор, пока давление снова не достигнет максимальной (заранее установленной) отметки.

Мембранный бак устраняет наиболее частые проблемы, возникающие при работе автономного водоснабжения, систем отопления либо экономичных гелиосистем. Аккумуляторы воды помогают:

стабилизировать давление;
быстро выровнять напор воды при интенсивном ее использовании;
предотвратить возникновение гидроударов, крайне опасных для системы;
гарантировать подачу воды при выходе из строя насоса, из-за перебоев с электроэнергией, но в этом случае гидробак должен иметь большой объем;
значительно продлить жизнь главного элемента насосной станции, так как редкие периоды работы гидравлической машины исключают быстрый износ оборудования.

Особенность мембранного бака в том, что КПД этого прибора-сосуда не определяется. Устройство или работает, или нет.

Симптомы неисправности гидроаккумулятора

Мембранный бак — относительно простая конструкция. Поэтому часто возможные неисправности гидроаккумулятора можно обнаружить визуально.

Одним из признаков его «бездействия» становится участившееся срабатывание предохранительного клапана. Когда давление в системе повышается до предельных значений, он сбрасывает воду, защищая приборы и трубы. Другие симптомы неисправности:

неоправданное включение насоса в работу при каждом водозаборе;
неравномерный поток жидкости из крана — рывками, маленькими порциями;
манометр, показывающий, что изменение давления идет скачкообразно: в этом случае стрелка прибора сначала резко идет вверх, потом падает до нуля.

При обнаружении этих признаков можно быть практически уверенными в том, что гидроаккумулятор либо некорректно работает, либо неисправен. Поиск источника проблемы и ее устранение — следующая операция, которая предстоит владельцам гидробака и насоса (насосной станции).

С ремонтом неисправного гидробака медлить нельзя. Игнорирование некорректной работы накопительного оборудования приведет к тому, что вскоре проблема коснется не только емкости, но и других элементов системы водоснабжения или отопления. Такой сценарий вряд ли кого-то воодушевит, так как в этом случае расходы на исправление серьезно возрастут.

Как найти и исправить поломку

Устройство гидробака Чтобы самостоятельно найти неисправность, необходимо знать устройство гидравлического аккумулятора. Части его конструкции:

• металлический корпус;
• резиновая мембрана;
• фланец с выводом для подачи воды;
• ниппель для закачивания воздуха;
• установочная платформа.

Частое включение насоса вызывает несколько факторов:

• Низкое давление воздуха в баке. Устраняется подкачиванием компрессором через ниппель.
• Потеря герметичности. В металлическом корпусе появляются отверстия из-за ржавчины или механического повреждения. Емкость покрывают жидким мыльным раствором, чтобы найти протечку. Герметичность восстанавливают специалисты.
• На реле регулировки давления выставлена маленькая разница порогов. Проблема исправляется регулировкой небольшой пружины устройства.
• Разрыв мембраны. Резиновая груша внутри бака может лопнуть из-за чрезмерного растяжения, трения о стенки емкости, вследствие естественного износа. Поломку исправляют заменой или ремонтом мембраны. Вулканизация резинового изделия восстанавливает его целостность. При замене следует выбирать оригинальную деталь аналогичного объема.

Низкое давление воды:

• Недостаточная мощность насоса. Проверить расчеты по соответствию объема гидроаккумулятора и характеристик агрегата.
• Пропускает обратный клапан. Выполнить замену детали, предварительно перекрыв воду.

Мембрана для гидроаккумулятора Постоянное падение давления воды:

Разрежение воздушной среды – следует подкачать компрессором или насосом до 1.5-2 атмосфер.
Поломка ниппеля. Устройство, через которое накачивают воздух, может сломаться. Теряется герметичность бака. Можно выполнить замену ниппеля в гидроаккумуляторе своими руками или отвезти прибор в сервисный центр

Деталь закреплена гайкой, ее осторожно выкручивают, затем вынимают. При установке нового ниппеля используется резиновая прокладка и герметик.

Потеки жидкости на корпусе:

• Фланец пропускает жидкость. Если деталь новая, достаточно подтянуть винты ключом. Старый поржавевший фланец требует замены. Детали продаются в специализированном магазине. Они бывают полностью из металла или с пластиковыми вставками.
• Течь из ниппеля. Причиной проблемы является разрыв мембраны. Для замены необходимо снять фланец, затем вынуть резиновую емкость. Рекомендуется вымыть бак изнутри. Новая мембрана устанавливается после полного высыхания. Она закрепляется фланцем.

Как убедиться, что виноват именно гидробак?

Простота конструкции дает право надеяться на долгую и беспроблемную работу этой емкости. Это абсолютно правильно, потому что неполадок, возникающих в работе устройства, не так много. Поэтому сначала надо рассмотреть варианты, когда может «барахлить» другое оборудование, работа которого связана непосредственно с «собирателем» воды.

Далеко не всегда виновником слабого напора воды, неудовлетворительной работы системы является гидроаккумулятор. Нередко проблема заключается в некорректно подобранном, либо неправильно функционирующем, насосе. В первом случае мощности прибора попросту не хватает, во втором работе насоса мешает какая-то неисправность. Ремонт насоса своими руками — операция рискованная, особенно для тех, для кого такая работа «терра инкогнита». Поэтому им лучше обратиться к специалистам.

Довольно распространенное явление — частое включение или постоянная (почти непрекращающаяся) работа насоса. Если оборудование ведет себя странно, сначала следует убедиться, что это его (или не его) вина. Порядок действий такой:

1. Проверка давления на выходе. Нормой считается 0,15-0,2 МПа (1,5-2 атм.) Если значение другое, то провокатор проблемы обнаружен.
2. Проверка источника. Если с давлением порядок, то следующий возможный виновник — колодец либо скважина. В этом случае насос тестируют так: его опускают в емкость с жидкостью – в бочку, вместительную канистру и т. п. Когда давление в норме, проблемный «источник — источник» воды.
3. Регулировка реле давления. Это еще один возможный способ. Крышку реле снимают, затем регулировочным винтом сжимают либо ослабляют пружины: меньшая из них отвечает за нижний предел давления. Крупная и более толстая деталь — за верхний. После регулировки насос обязан прекратить работу.
4. Последняя операция — обследование водопровода, потому что другая возможная причина непрерывной работы насоса — наличие течи в системе. Чтобы подтвердить или опровергнуть догадку, кран после точки врезки гидробака перекрывают. Если вина лежит на утечке, то спустя некоторое время насос должен остановиться.

Необходимый объем гидроаккумулятора и расширительного бака

Нужно четко себе представлять, что объем этих устройств, который приводится в спецификации — объем самого бака. Жидкости в него помещается меньше. Объем жидкости зависит от давления.

Определиться с объемом расширительного бака довольно просто. Нужно понять, сколько воды (или антифриза) будет в Вашей системе отопления. Коэффициент теплового объемного расширения воды возьмем с запасом 6E-4. Таким образом, объем воды при нагреве от нуля до 100 градусов увеличится в 0.06 раза, то есть на 6%. Если в системе 100 литров воды, то избыточный объем будет 6 литров.

Теперь нам надо определиться с допустимым давлением теплоносителя в системе отопления. Пусть минимальное значение составляет X1, а максимальное X2. Обычно это 1.8 атмосферы и 2.4 атмосферы. Если давление в пустом расширительном баке составляет 90% от минимально допустимого для теплоносителя (пусть это X0), то [Необходимый объем расширительно бака, литров

] = [0.06 ] * [Объем теплоносителя в системе, литров ] / (([X0, литров ] + [1 ]) / ([X1, литров ] + [1 ]) — ([X0, литров ] + [1 ]) / ([X2, литров ] + [1 ])). Для нашего случая со 100 литрами носителя мы получим 36 литров. В данном случае больше — не меньше. Можно взять с запасом, но и такого объема будет достаточно.

Объем гидроаккумулятора зависит исключительно от максимального пикового расхода воды. Если в доме одновременно может работать один кран, то объем гидроаккумулятора должен составлять около 30 литров, если два крана — 60 литров, если 3 — 90, и так далее.

Обслуживание гидроаккумулятора

Чтобы водопроводная система работала с учетом возложенных на нее обязанностей, необходимо правильно ее обслуживать

В этом плане гидробаку уделяется особое внимание. Профилактические мероприятия:

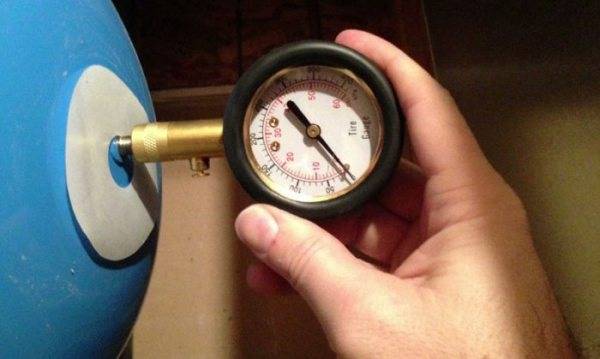

• один раз в полгода проверять на соответствие давления азота внутри емкости;
• один раз в год проверять герметичность мембраны;
• один раз в месяц осматривать резервуар на предмет вмятин, ржавчины и других внешних изъянов;
• один раз в полгода проводить проверку работы реле давления: правильно ли включается и отключается насос, соответствует ли это заданным параметрам.

Если на зиму дом консервируется, водопровод необходимо подготовить. Главная задача хозяина – слить воду из гидроаккумулятора и труб. Весной рекомендуется провести проверку всех элементов. В гидоробаке в первую очередь проверяется давление газа, а затем проводится его заполнение и проверка на герметичность.

С водяной станцией знакомы практически все владельцы загородных домов и дач, ведь именно она позволяет им быть независимыми от централизованного водоснабжения. Но далеко не каждый знает, что делать, если агрегат перестал выполнять свои прямые функции – не набирает давление и вовремя не отключается. Именно поэтому, чтобы уменьшить дискомфорт от поломки станции, мы расскажем о наиболее распространенных причинах обозначенных неисправностей и разберемся, как их грамотно устранить собственными силами. Далее к вашему вниманию не только теоретическая база, но и полезное видео выполнения ремонтных работ.

Виды баков гидроаккумуляторов

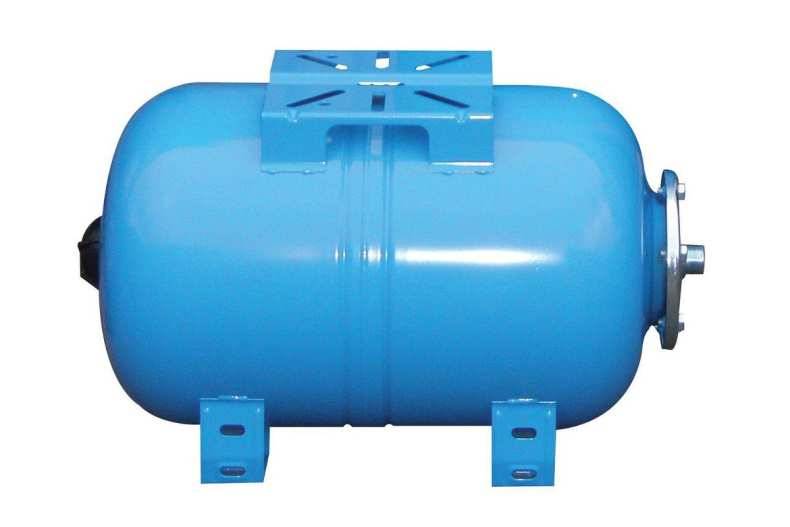

Напорные баки выпускаются как вертикального, так и горизонтального исполнения. Как правило, горизонтальные имеют емкость до 50 л, вертикальные – свыше этого значения.

На верхней поверхности некоторых горизонтальных моделей предусмотрено место для установки водяного насоса. Вертикальные баки имеют крепления для подвески их на стены.

Баки, используемые для холодного ХВС и горячего ГВС водоснабжения, различаются материалом мембраны. Она всегда изготавливается из пищевой резины, отличие заключается только в устойчивости к воздействию воды, имеющей различную температуру.

Объем бака основной критерий выбора

Самый важный вопрос – как выбрать объем гидроаккумулятора для систем водоснабжения. Чтобы ответить на него, нужно свести воедино множество данных. Это и производительность насоса, и оснащенность дома водопотребляющим оборудованием, и количество постоянно живущих в доме людей, и многое другое.

Но в первую очередь, нужно определиться, нужен ли вам этот резервуар только для стабилизации работы системы в целом, или есть необходимость в запасе воды на случай отключения электроснабжения.

Внутренние баллоны разного объема

Если дом небольшой и оборудован только умывальником, унитазом, душем и поливочным краном, а живете вы в нем не постоянно, сложных расчетов можно не производить. Достаточно купить бак объемом 24-50 литров, его хватит для того, чтобы система работала нормально и была защищена от гидроударов.

В случае же с загородным домом для постоянного проживания семьи, оборудованным всем необходимым для комфортного быта, желательно подойти к вопросу более ответственно. Вот несколько способов, с помощью которых вы сможете определиться с размером гидроаккумулятора.

По характеристикам насоса

Параметры, влияющие на выбор объема бака, это производительность и мощность насоса, а так же рекомендованное количество циклов его включения/выключения.

• Чем выше мощность агрегата, тем больше должен быть объем гидробака.
• Мощный насос накачивает воду быстро и быстро выключается, если объем резервуара небольшой.
• Достаточный объем позволит сократить количество повторно-кратковременных включений, тем самым продлив срок службы электродвигателя.

Для расчета вам потребуется определить примерный расход воды в час. Для этого составляется таблица, в которой перечисляются все потребляющие воду приборы, их количество и нормы расхода. Например:

Таблица определения максимального расхода воды

Так как одновременно воспользоваться всеми приборами практически невозможно, для определения реального расхода применяется поправочный коэффициент 0,5. В итоге получим, что в минуту вы в среднем тратите 75 литров воды.

Как рассчитать объем гидроаккумулятора для водоснабжения, зная эту цифру, производительность насоса и учитывая, что включаться он должен не чаще 30 раз в час?

• Допустим, производительность равна 80 л/мин или 4800 л/час.
• А в пиковые часы вам нужно 4500 л/час.
• При безостановочной работе насоса его мощности вполне хватает, но вряд ли он проработает долго в таких экстремальных условиях. А если он будет включаться чаще 20-30 раз в час, то ресурс его иссякнет ещё быстрее.
• Поэтому и нужен гидробак, объем которого позволит отключать оборудование и давать ему передохнуть. При указанной частоте циклов, запас воды должен быть минимум 70-80 литров. Это позволит насосу одну минуту из каждых двух не работать, предварительно заполнив резервуар.

По формуле минимального рекомендуемого объема

Чтобы воспользоваться этой формулой, нужно знать установки реле давления, которое включает и выключает насос. Разобраться поможет следующая картинка:

Изменения давления в гидроаккумуляторе при включении и отключении насоса

• 1 – начальное давление Pвозд (при выключенном насосе);
• 2 – поступление воды в резервуар при включении насоса;
• 3 – достижение максимального давления Pmax и отключение насоса;
• 4 – расход воды при отключенном насосе. Когда давление достигает минимума Pmin, насос включается.

Формула же выглядит так:

• V = K x A x ((Pmax+1) x (Pmin +1)) / (Pmax — Pmin) x (Pвозд. + 1), где
• А – это расчетный расход воды (л/мин);
• К – поправочный коэффициент из таблицы, определяемый в зависимости от мощности насоса.

Таблица для определения поправочного коэффициента

Значения минимального (пускового) и максимального (выключающего) давления на реле, вы должны установить сами, в зависимости от того, какой напор в системе вам нужен. Он определяется по самой дальней от гидроаккумулятора, и высоко расположенной точке водоразбора.

Примерные соотношения установок реле давления

Чтобы выполнить регулировку реле давления, необходимо знать, как накачать гидроаккумулятор для систем водоснабжения воздухом, или стравить лишний. Для этого потребуется автомобильный насос, который подключается к баку через золотник.

Теперь можно вычислить объем. Для примера возьмем:

• А = 75 л/мин;
• Мощность насоса 1,5 кВт, соответственно К = 0,25;
• Pmax = 4,0 бар;
• Pmin = 2,5 бар;
• Pвозд. = 2,3 бар.

Получаем V = 66,3 литра. Ближайшие по объему стандартные гидроаккумуляторы, имеют объем 60 и 80 литров. Выбираем тот, что больше.

Это интересно: Как выбрать дровокол (видео)

Устройство и назначение гидробака

Гидроаккумулятор, который иначе называют гидробаком или мембранным баком, – это герметичная металлическая ёмкость, в которую помещена частично заполненная водой эластичная мембрана грушевидной формы. По сути, мембрана, помещенная в корпус гидробака и прикрепленная к его корпусу фланцем с патрубком, разделяет его ёмкость на две части: водную и воздушную.

При увеличении объема воды в гидробаке естественным образом уменьшается объем воздуха. В результате повышается давление в поставляющей воду системе. При достижении заданных пользователем параметров давления оно фиксируется реле, которое планомерно подает команду на отключение насоса.

Галерея изображений
Фото из

Гидроаккумулятор — металлический бак, внутрь которого помещена эластичная мембрана в форме колбы, заполняемая водой. Остаток пространства между колбой и корпусом занимает газ или воздух Изменение объема воды в колбе и воздуха в корпусе фиксируется автоматикой, которая контролирует циклы включения/отключения насоса Гидробаки используются как в составе систем с погружным насосом, так и в паре с поверхностным. В обоих случаях они требуются для автоматизации работы системы Гидроаккумуляторы устанавливают либо на входе водопровода в дом, либо возле водозаборной скважины непосредственно в кессоне На входном патрубке в гидробак устанавливается обратный клапан, предотвращающий отток воды обратно в выработку после остановки насоса Оптимальным местом для установки манометра считается выход из гидроаккумулятора, требующийся для контроля параметров давления в системе В обустройства дач и небольших загородных домов используются гидробаки емкостью от 12 до 24 л. Для работы в паре с погружными насосами объем берут больше, рассчитывают исходя из технических характеристик конкретного агрегата Если для нормальной работы автономной системы требуется резерв воды в 300 — 500л, то схему с гидробаком дополняют большим гидроаккумулятором, готовым или самодельным накопителем

Компоненты системы водоснабжения с гидробаком

Гидоаккумулятор в составе насосной станции

Установка гидроаккумулятора в кессоне

Гидроаккумулятор на вводе водопровода в дом

Расположение обратного клапана

Место установки манометра

Стандарты объема гидроаккумулятора

Система для резервного запаса воды

Корпус бака выполнен из металла, но вода не контактирует с ним: она заключена внутрь камеры-мембраны, которую производят из прочного резинового бутила.

Этот стойкий к воздействию бактерий материал помогает воде не терять тех качеств, которые предъявляются к ней санитарными и гигиеническими нормами. Питьевая вода при взаимодействии с резиной сохраняет все свои замечательные свойства.

Вода в попадает через присоединительный патрубок, снабженный резьбовым соединением. Напорный патрубок и выход соединительного водопровода должны, в идеале, иметь одинаковые диаметры. Это условие позволяет избегать дополнительных гидравлических потерь внутри трубопровода системы.

В тех гидроаккумуляторах, которые входят в состав бытовых систем водоснажбения, используется воздух. Если же это устройство предназначено для производственного применения, в него закачивают газ

Чтобы регулировать давление внутри устройства, в воздушной камере предусмотрен специальный пневмоклапан. Воздух накачивается в отведенный для него отсек через обычный автомобильный ниппель. Кстати, через него можно не только докачать воздух, но, при необходимости, и стравить его излишки.

Закачивают воздух внутрь мембранного бака, используя для этой цели компактный автомобильный или простой велосипедный насос. При поступлении воды в резиновую грушу сжатый воздух оказывает её напору сопротивление, не позволяя мембране прорваться. Давление внутри гидроаккумулятора тоже регулируется с помощью сжатого воздуха.

Гидроаккумулятор состоит из следующих элементов: 1 – металлический корпус, 2 – резиновая мембрана, 3 – фланец, снабженный клапаном, 4 – ниппель, через который можно закачать воздух, 5 – воздух под давлением, 6 – ножки, 7 – установочная платформа для насоса
