2.1. Двухтрубные системы отопления с верхней разводкой
Вода из котла поднимается вверх по подающему трубопроводу и далее поступает по стоякам и подводкам в отопительные приборы (рис. 3-5). Горизонтальные магистрали прокладываются с уклоном. От отопительных приборов вода по обратным подводкам и стоякам поступает в обратный трубопровод и из него в котел.
Рис. 3. Схема двухтрубной водяной системы отопления с верхней разводкой и естественной циркуляцией воды
Рис. 4. Схема двухтрубной водяной системы отопления с верхней разводкой и естественной циркуляцией воды: 1 – котел; 2 – главный стояк; 3 – подающая магистраль; 4 – горячие стояки; 5 – обратные стояки; 6 – обратная магистраль; 7 – расширительный бак
Каждый отопительный прибор данной системы отопления (рис. 4) обслуживается двумя трубопроводами – подающим и обратным, поэтому такая система называется двухтрубной. Подпитку воды в систему осуществляют от водопровода, а если его нет, то воду заливают вручную через отверстие расширительного бака. Подпитку отопительной системы из водопровода лучше делать в обратную магистраль, так как холодная вода из водопровода будет смешиваться с относительно горячей водой обратной магистрали и повышать ее плотность, увеличивая циркуляционный напор на время подпитки.
Системы отопления с естественной циркуляцией делают одно- и двухконтурными (рис. 5). В одноконтурных системах котел устанавливают в начале контура, а трубную разводку делают справа или слева от него, опоясывая по периметру весь дом или квартиру, при этом длина кольца по горизонтали не должна превышать 30 м (лучше до 20 м). Чем длиннее кольцо, тем больше в нем гидравлические сопротивления (силы трения внутри трубы). В двухконтурных системах котел размещают в центре, а трубную разводку (контуры колец) – в обе стороны от котла, общая длина труб по горизонтали не должна превышать 30 м (лучше – до 20 м). Чтобы получить гидравлически сбалансированную систему, длины колец двухконтурной системы и количество секций радиаторов надо делать примерно одинаковыми.
В зависимости от направления движения теплоносителя в магистральных трубопроводах системы отопления могут быть тупиковыми и с попутным движением воды.
Рис. 5. Схема двухтрубной системы отопления с верхней разводкой и естественной циркуляцией теплоносителя
В тупиковых системах отопления движение горячей воды в подающей магистрали противоположно движению остывшей воды в обратной магистрали. В этой схеме длина циркуляционных колец неодинакова, чем дальше от котла расположен отопительный прибор, тем больше протяженность циркуляционного кольца.
В тупиковых системах добиться одинаковых сопротивлений в коротких и более отдаленных циркуляционных кольцах трудно, поэтому отопительные приборы, близко расположенные к главному стояку, будут прогреваться гораздо лучше, чем удаленные от него. А при малой тепловой нагрузке ближайших к главному стояку циркуляционных колец их гидравлическая увязка становится еще сложнее.
В системах отопления с попутным движением воды все циркуляционные кольца имеют длину протяженность, поэтому стояки и отопительные приборы работают в одинаковых условиях. В таких системах независимо от расположения отопительного прибора по горизонтали в отношении главного стояка их прогрев будет одинаковым. Однако системы отопления с попутным движением воды применяют ограниченно, так как часто при проектировании реальных отопительных систем, учитывающих планировку дома, оказывается, что при монтаже потребуется большее количество труб, чем для тупиковых систем. Поэтому такие системы используют в тех случаях, когда в тупиковой системе невозможна увязка циркуляционных колец между собой.
Чтобы расширить применение тупиковых систем, сокращают протяженность магистралей и вместо одного контура большой длины делают два коротких контура или несколько. В таких случаях обеспечивается лучшая горизонтальная регулировка системы. Балансировку (гидравлическую увязку) отопительных колец контура начинают еще на стадии проектирования системы отопления. Чтобы она работала равномерно, все кольца контура должны иметь примерно одинаковые гидравлические сопротивления, то есть кольцо, расположенное близко к главному стояку, должно иметь почти такое же сопротивление, как и кольцо, удаленное от главного стояка, а сумма гидравлических сопротивлений всех колец не должна превышать величины циркуляционного напора. Иначе циркуляции теплоносителя в системе может не быть.
Выбор конвекторного обогревателя
И вроде конструкция конвектора понятна, но правильно подобрать данный прибор для обогрева не так уж и просто, поскольку имеется большое количество факторов, влияющих на правильность выбора.
Одним из факторов, которые следует учитывать при подборе конвектора, является его тип.
Самыми распространенными являются настенные конвекторы. Они способны хорошо обеспечить теплом помещение, поскольку располагаются непосредственно на стенах.

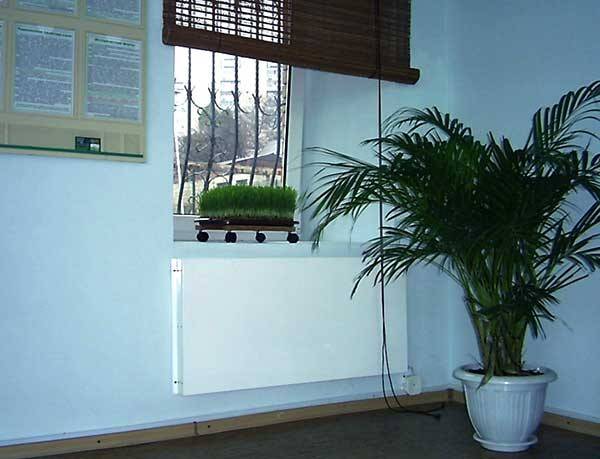

Часто их размещают под оконными проемами. Это позволяет при использовании конвектора создавать тепловую завесу возле потенциальных источников холодного воздуха. Но они являются стационарными.
Если требуется создание комфортных условий в разных помещениях, то лучше приобретать отдельно стоящий конвектор, оснащенный колесиками для передвижения. Такой конвектор удобно перетаскивать из комнаты в комнату, единственным условием является только наличие розетки в комнате.
Настенные и отдельно стоящие конвекторы зачастую используются, как дополнительное отопление, хотя и встречается отопление в доме, которое полностью обеспечивается данными приборами.
Напольные же конвекторы часто используются как основное отопление в доме, и под них подготавливаются ниши для установки еще на стадии планирования дома.
Лучшие обогреватели
Далее опишем несколько популярных настенных и напольных моделей конвекторных обогревателей
Особое внимание уделим их техническим характеристикам, преимуществам и недостаткам, которые взяты из реальных отзывов потребителей
Настенные
Обогреватель Ballu BEC/EZER-1500 с двухуровневой регулировкой мощности и встроенным дисплеем эффективно прогревает помещение площадью до 20м2. Подобный прибор имеет таймер включения, встроенную защиту от опрокидывания. При необходимости производитель может включить в комплект поставки специальные колёсики для эксплуатации конвектора на полу.
Конвекторный обогреватель Ballu BEC/EZER-1500 с колесиками в комплекте
Основными достоинствами Ballu BEC/EZER-1500 являются бесшумная работа, быстрый прогрев помещения, удобное управление, доступная стоимость. Недостатки: щелчки регулятора, тугие кнопки, невозможность прогрева помещения выше 20 градусов тепла. Присутствуют дефекты: неправильная сборка нагревающего элемента. Цена модели 2500 рублей.
Настенный конвекторный обогреватель Stiebel Eltron CNS 150 S получил высокую оценку потребителей. Этот прибор работает от тэна мощностью 1,5 кВт, управление его работой проводится в ручном режиме. На влагостойком корпусе присутствует термостат. Обогреватель оборудован защитой от перегрева и влияния отрицательных температур. Стоимость 6330 рублей
К основным преимуществам этого конвектора следует отнести: бесшумную работу, приглушённые щелчки реле регулятора, высокую скорость обогрева помещения. Недостатков не обнаружено.
Stiebel Eltron CNS 150 S
Ещё одна модель настенного конвектора Тimberk TEC.E3 M 2000 предназначена для обогрева помещений площадью 24 м2. Этот прибор работает от электросети 220 вольт, здесь присутствует трёхуровневое управление мощностью посредством включения нескольких тэнов 2, 1,15 и 0,85 ватт. Конвектор имеет влагозащитный корпус, весит 5,3 килограмма.
Преимуществами Тimberk TEC.E3 M 2000 считаются доступная цена в 2912 рублей, небольшое потребление электроэнергии, возможность быстрого прогрева помещения, бесшумная работа. Недостатки: короткий кабель, плохое качество сборки, отопительный прибор сушит воздух.
Тimberk TEC.E3 M 2000
Обогреватель Ballu BEP/EXT -1000 с трёхуровневым регулированием мощности. Этот малогабаритный прибор имеет вес всего 5,8 килограмма, имеется защита от перегрева и воздействия отрицательных температур. Конвектор предназначен для обогрева небольших помещений площадью 15м2. Стоимость агрегата — 3300 рублей.
Основными преимуществами Ballu BEP/EXT -1000 являются: дистанционное управление прибором, небольшие габариты, функциональность, быстрый прогрев помещения. Некоторые покупатели указывают на один недостаток этой модели – это создание невысоких температур в помещении.
Ballu BEP/EXT -1000
Устройство электроконвектора и принцип работы
Внешне электрический конвектор выглядит как квадратная или прямоугольная панель небольшой толщины. Внизу установлена решетка, в верхней части лицевой плиты стоят подвижные пластиковые жалюзи. На задней панели имеются отверстия или петли под установку крепежа.
Электрический конвектор устроен просто: есть нагревательный элемент, датчик температуры и блок управления
Если снять лицевую крышку, обнаружится, что большая часть внутреннего пространства пуста. В корпусе установлены обычно два функциональных устройства: внизу, над решеткой, стоит нагревательный элемент, рядом с ним — датчик температуры, вверху (обычно справа) стоит блок управления. Вот и все. Простое устройство, в котором ломаться, в общем-то, нечему.
Принцип работы электрических конвекторов прост и основывается на явлении конвекции. Конвекция — это естественное движение воздуха. Более теплый воздух стремится вверх, холодный — вниз. Вот так и работает отопление конвекторами. Через решетку, в нижней части, в корпус поступает холодный воздух. Поднимаясь вверх, он проходит через нагревательный элемент, становится теплее, выходит через жалюзи в верхней части и продолжает подъем вверх. За счет этого движения и происходит распределение тепла в помещении. Но при этом складывается не совсем комфортная для человека атмосфера: вверху температура выше, чем внизу. Если говорить утрировано — голове жарко, ногам холодно. Хотя, при конвекторном отоплении, именно так часто и бывает. Но эта «болезнь» всех способов отопления кроме теплого пола и, пожалуй, с использованием инфракрасных обогревателей.
Чтобы выбрать электрический конвектор, который будет работать надежно, желательно внимательно изучить модели-кандидаты. В идеальном случае, следует заглянуть внутрь устройства
При первичном внешнем осмотре, обращайте внимание на качество покраски (если задняя панель металлическая) и на качество сборки. Шурупов тут совсем немного, но должны они стоять ровно и быть «докручены»
Электрические конвекторы — несложные устройства
Далее обращаем внимание на плату управления. В нормальных по качеству электрических конвекторах она прикрыта защитным экраном
Причем желательно, чтобы форма экрана была не прямоугольной, а обтекаемой — это в меньшей степени затруднит движение воздуха.
Второе — провода, которые идут от нагревательного элемента к плате управления, должны быть покрыты термостойкой защитной оболочкой. Неплохо, если они также прикрыты защитным экраном.
Обзор производителей
Современный рынок предлагает потребителям широкий выбор настенных конвекторов с механическими и электронными терморегуляторами. Наиболее популярны следующие производители:
- Timberk (Швеция).
- Noirot (Франция).
- Nobo (Норвегия).
Фирмы выпускают конвекторы двух модификаций:
- TEC.E2 — с механическими терморегуляторами, мощностью 1500 Вт. Цена от 1900 до 3500 р.
- TEC.E1 — с электронными. Стоимость от 4500 до 6500 р.
Самые дорогие модели с электронным термостатом и мощностью до 2 тыс. Вт предлагает норвежская фирма Nobo. Цены от 8100 до 15 тыс. р.
Фото 3. Электроконвектор от производителя Nobo. Модель обладает стильным дизайном и достаточно компактными размерами.
Отдельно стоит отметить фирму Arbonia, производящую конвекторы трубчатого типа. Стоимость приборов зависит от дизайна и размера.
Справка. Лучшие бюджетные конвекторы фирм Ballu и Ресанта производятся на территории России, поэтому их стоимость ниже зарубежных образцов. Однако отечественные приборы не уступают импортным по надёжности и эффективности.
Виды электроконвекторов отопления
При выборе климатической техники важно учитывать, что электрические конвекторы могут отличаться друг от друга следующими характеристиками:
- Типом крепления.
- Используемым нагревательным элементом.
Обратить внимание следует также на производителя продукции и затраты на электроэнергию
Виды электроконвекторов, по особенностям монтажа
Отопительные приборы, работающие по принципу конвекции воздуха можно разделить на три категории.
Устанавливаемые на стену. Конвекторы настенного типа являются наиболее эффективными. Расположение на стене облегчает процесс конвекции и увеличивает работоспособность и теплоотдачу обогревателей.
Напольный вариант – используется в качестве дополнительного источника тепла. Производительностью отличаются модели с встроенным вентилятором. Конвектор с принудительной циркуляцией воздуха не может похвастаться тихой работой, но хорошо прогревает воздух.
Универсальные модели – могут устанавливаться на пол и монтироваться на стену, с помощью специальных креплений
При выборе следует обращать внимание на наличие колесиков в комплекте. Установив колеса на корпус, можно легко переместить нагреватель в любое место комнаты.
Главным преимуществом конвектора является низкий нагрев корпуса устройства. Это позволяет устанавливать обогреватель для отопления деревянного дома.
Классификация конвекторов по используемому нагревательному элементу
Всего используется три типа тэнов. Конструкция нагревательного элемента влияет на возможности эксплуатации обогревателя.
- Игольчатый тэн – простая конструкция, представляет собой хром-никелевую нагревательную нить, расположенную в пластине диэлектрика. Сверху покрыта специальным изолирующим лаком.Обогреватель с игольчатым тэном не подходит для влажных помещений, так как нагревательный элемент не имеет абсолютно никакой защиты от попадания воды, пара, конденсата и других жидкостей. Как правило, игольчатым тэном снабжены бюджетные модели.
- Трубчатый тэн – изготавливается во влагозащищенном исполнении. Конструкция состоит из стальной трубки, заполненной теплопроводящей засыпкой, одновременно являющейся изолятором. Для увеличения теплоотдачи, по бокам тэна закреплены теплораспределяющие ребра, увеличивающие конвекцию. Обогреватели снабжены защитой от перегрева.В качестве недостатков трубчатого тэна можно выделить то, что электроконвектор долго разогревается. Работа прибора может сопровождаться звуками, напоминающими потрескивание горящих дров.
- Монолитный тэн – самые экономные электрические конвекторы для отопления частного дома используют нагревательный элемент монолитного типа. Корпус тэна не имеет швов, работа не сопровождает посторонними шумами.Если планируется сделать электрическое отопление квартиры конвекторами основным, тогда модели с монолитным нагревательным элементом являются оптимальным решением. Во время работы наблюдаются минимальные теплопотери. Обогреватель эффективно и быстро отапливает помещение.Единственный замеченный недостаток монолитного тэна, это высокая стоимость прибора.
Для обогрева помещений с помощью электрического конвектора лучше выбирать устройства, имеющие трубчатый или монолитный нагревательный элемент, и снабженные встроенным терморегулятором электронного или программируемого типа.
Рейтинг электрических конвекторов
Наиболее популярны отопительные приборы, потребляющие электрическую энергию. Это неудивительно, так как достоинств у такого вида обогревателей довольно много:
- обеспечение одинаковой температуры во всех точках помещения;
- бесшумность;
- работа без скопления пыли и неприятного запаха;
- при эксплуатации не уменьшается влажность, так как кислород не сжигается;
- большая скорость нагрева;
- экономия энергии;
- малые габариты;
- простота в применении и надёжность.
Однозначного ответа на вопрос, какой электрический конвектор лучше, не существует. Продукция таких известных марок, как Noirot, Neoclima, Electrolux, Ballu, Timberk проверена многими пользователями и временем. Поэтому модели этих фирм часто занимают первые места в рейтингах лучших электрических конвекторов. С каждым днём на рынке появляются новые производители бытовых приборов микроклимата. Стоимость предлагаемой ими продукции немного меньше ввиду неизвестности, но об их качестве и уровне надёжности судить сложно.
Приборы микроклимата для дома
Для жилища с автономной системой отопления, в котором постоянно находятся люди, конвекторы подбирают небольшой мощности, так как служат они в основном дополнительными источниками тепла.
Топ-5 лучших электрических конвекторов отопления для дома.
| Место в рейтинге | Наименование фирмы, модель | Достоинства | Недостатки |
|---|---|---|---|
| 1 | Ballu BEC/EZER-1000 | Высокий уровень пожарной безопасности благодаря защите от перегрева и опрокидывания. Таймер до 24 часов. Бесшумность. Возможность ионизации воздуха. | Шаткость из-за ошибок в конструкции ножек |
| 2 | Timberk TEC. PS1 LE 1500 IN | Высокая теплоотдача благодаря увеличенной площади нагревательного элемента. Два режима работы. Таймер. Ионизатор. | Звуки щелчков при автоматическом переключении |
| 3 | Stiebel Eltron CNS 150 S | Бесшумность. Возможность использования в качестве основного вида отопления. | Высокая стоимость |
| 4 | Electrolux ECH/AG-1500 EF | Достижение рабочей температуры за 75 секунд. Защита от влажности. Функции самодиагностики и памяти заданных настроек. | В реальности площадь нагрева меньше, чем указанная в паспорте прибора |
| 5 | Noirot Spot E-3 1000 | Тихая работа. Защита от перегрева и влаги. | В комплектации отсутствуют колесики для перемещения |
Отопление загородного дома
Задаваясь вопросом, какой конвектор выбрать для дачи, следует учесть, что центральное отопление там отсутствует и нагрев необходим всего лишь несколько дней в зимний или холодный осенне-весенний период. Поэтому при составлении рейтинга конвекторов для дачи главным критерием является подбор высокомощного оборудования, желательно с функцией против замерзания. Одного киловатта мощности прибора будет достаточно лишь для 10 метров квадратных обогреваемого пространства.
Пять лучших электрических конвекторов для дачи
| Место в рейтинге | Название | Преимущества | Недостатки |
|---|---|---|---|
| 1 | Nobo C4F20 XSC Viking | Большая площадь обогрева. Рабочая температура достигается за 1 минуту. Экономичность | Высокая стоимость |
| 2 | Hyundai H-HV14-20-UI540 | Оптимальная цена. Возможность нагрева значительной площади. | Колёса необходимо приобретать отдельно |
| 3 | Noirot Spot E-3 2000 | Быстрота достижения рабочей температуры. Функция защиты от мороза. | Короткий шнур питания. В комплектацию не входят ножки-колёсики. |
| 4 | Ballu ENZO BEC/EZMR-2000 | Универсальная установка. Ионизация воздуха. Сохранение настроек после отключения питания. Блокировка от детей. | В номинальном режиме работы реальная теплоотдача меньше заявленной производителем |
| 5 | Electrolux ECH/AG2-2000 MF | Функции очистки и фильтрации воздуха. Значительный срок службы. Возможность работы при повышенной влажности. | Отсутствие лампы индикатора прибора |
Несмотря на многочисленные достоинства электроконвекторов, их недостатки — зависимость от бесперебойной подачи электричества и невозможность аккумулирования тепла. Поэтому идеальный вариант — использовать их в сочетании с другими способами отопления.
Принцип работы электрического конвектора
В основе принципа работы теплового конвектора используется свойство воздуха, которое заставляет его при нагреве подниматься, при остывании вновь опускаться. Нагревательный элемент конвектора заставляет двигаться воздушную массу вокруг себя. Прогретые потоки устремляются к потолку, там остывают и опускаются. Цикл повторяется.
Термостаты позволяют поддерживать нужный температурный режим. Механический либо электронный датчики в системе управления регулируют работу конвектора. При механическом блоке контакты замыкаются при охлаждении контактной пластины, тем самым прогрев идёт дальше. Электронный управляющий блок включает и выключает устройство в зависимости от заданного температурного режима в определённый период времени.
Источники тепла
Для обогрева жилого помещения человек использует разные источники тепла. Самым распространенным стала горячая вода, циркулирующая в закрытом конуре из труб, проложенных по всему дому.
Но воду же перед подачей в трубы нужно еще разогреть. Для этого в многоэтажных домах используется централизованное теплоснабжение.
В таком случае имеется отдельная котельная установка, где для разогрева используется сжигание газа или угля.
В частных же домах чаще используется автономное газовое отопление, где для нагрева воды применяется небольшой газовый котел, обеспечивающий теплом только дом, в котором он установлен.
Вот только при централизованном отоплении установлены определенные сроки обеспечения теплом дома, а само теплообеспечение желает оставлять лучшего.
В частном же секторе бывают случаи, когда в доме прохладно, а запускать котел неохота.
В таком случае на выручку приходят электрообогреватели. Они хоть и потребляют значительное количество электроэнергии, поскольку обладают значительной мощностью, но они способны быстро обогреть любую комнату в доме.
Видов электрических обогревателей большое количество, от простых спиральных, в народе прозванных «козлами», до современных инфракрасных и конвекторных.
Последние в наше время становятся все более популярными.
Как правильно рассчитать мощность
Прежде чем приобретать конвектор, надо выяснить, какой мощности будет достаточно для того, чтобы обогреть помещение. Если мощность не рассчитать, то энергопотребление будет уходить впустую. Можно воспользоваться двумя видами расчётов: по площади или по объёму.
Мощность конвектора рассчитывают следующим образом:
- Расчёт по площади приблизительный и нужно иметь в виду, что поправки необходимы. Но зато это делается легко и оперативно. Берётся для расчёта следующая норма: 0,1 кВт/ч на 1 кв. м площади помещения, у которого условно есть одна дверь и одно окно при высоте потолка в 2,5 м. Так, например, нужно рассчитать мощностностые характеристики конвектора для комнаты площадью в 18 кв. м. Получим результат: 18х0,1=1,8 кВт. Если комната угловая, то применяется коэффициент 1,1. Может быть и такое, что в комнате имеется хорошая теплоизоляция и качественное пластиковое окно (с энергосберегающим стеклопакетом), тогда можно применить коэффициент 0,8.
- Расчёт по объёму более точный, но коэффициенты применять тоже надо. Для расчёта берутся следующие размеры: ширина, длина комнаты и высота потолка. Так же следует учесть, что 0,04 кВт тепловой мощности идёт для обогрева 1 кв. м помещения. Длина, ширина и высота перемножаются и полученную цифру умножают на 0,04. Так, для комнаты, где площадь составляет 15 кв. м с высотой потолка в 2,5 метра необходим нагреватель мощностью в1,5 кВт.
Несколько отличается расчёт мощности конвектора, если прибор используется при сильных холодах в качестве вспомогательного источника тепла. Здесь берётся такой параметр, как 30-50 Вт на 1 кв. метр, если расчёт идёт исходя из площади, и 0,015-002 кВт на 1 куб. метр при расчётах по объёму.
Заключение
Если вы ищите прибор для обогрева жилища, электрические конвекторы станут хорошим выбором. Это оборудование имеет массу преимуществ. Среди главных выделим следующие:
- нет необходимости в проведении подготовительных работ. Не нужно заказывать проект, получать разрешения. Все, что потребуется – приобрести и подключить;
- доступная цена. Хороший прибор можно приобрести за 150 долларов;
- высокий КПД. Во время работы электрического конвектора вся потребляемая энергия преобразуется в тепловую.
При выборе конвектора не стоит спешить. Хорошо взвесьте плюсы и минусы, прежде чем делать окончательный выбор. В этом случае вы избежите ошибок и сможете купить в дом прибор, который создаст комфортную атмосферу в вашем жилище.
