Термоголовка для радиатора отопления: разновидности, конструкция и принцип работы

Как работает система?

Устройство датчика можно схематично представить как обычный вентиль или кран с термоголовкой для радиатора. В контакте с горячей жидкостью находится термостатический клапан, в простейшем виде представляющий собой пружину с поршнем. Упругий элемент соединен с рабочим объемом, в котором находится газообразное вещество, чувствительное к температуре.

Усилие прижима регулируется ручкой поворотной шкалы, так выставляется требуемая температура в комнате. В зависимости от нее ходит поршень, перекрывающий поток жидкости. Монтируется устройство накидными гайками, это позволяет менять элемент при выходе из строя деталей его конструкции. Предусматривают дополнительный подвод жидкости через шаровые краны, на случай поломки автоматической системы управления.

Как выбирать

Выбирая термоклапан нужно учитывать все имеющиеся особенность системы отопления

Исходя из особенностей отопительной системы, а также условий её монтажа, чтобы управлять температурой возможно применение различных сочетаний клапанов и термоголовок.

Так, к примеру, для использования в однотрубных системах стоит применять клапаны, имеющие более высокую пропускную способность.

Это же относится и к тем двухтрубным системам, в которых циркуляция воды осуществляется самотечным образом, то есть естественным путем, без принудительных механизмов. В случаях, когда используется двухтрубная система, где есть циркуляционный насос, рекомендуется выбирать те типы клапанов, где существует возможность осуществлять регулировку пропускной способности.

После выбора клапана, необходимо подобрать и термоголовку.

Наиболее распространенные варианты, которые сегодня можно приобрести это:

  • имеющие внутренний термоэлемент;
  • электронные (которые можно запрограммировать);
  • имеющие внешний датчик температуры;
  • антивандальные;
  • имеющие внешний регулятор.

Чаще всего классические терморегуляторы с внутренним вариантом датчика устанавливаются в случаях, когда их ось будет находиться в горизонтальном положении.

Примите к сведению: нельзя производить установку терморегулятора вертикально, так как тепло, исходящее от трубопровода корпуса, будет сильно влиять на сильфон, за счет чего все устройство будет некорректно функционировать.

В тех случаях, когда осуществить горизонтальный монтаж головки не представляется возможным, лучше всего установить дополнительно выносной датчик температуры, имеющий специальную капиллярную трубку.

Кроме вертикальных вариантов установки, есть также и иные причины совершить покупку выносного варианта датчика:

  • в случае, если радиаторы отопления с находящимся на них регуляторе температуры будут располагаться за шторами;
  • когда рядом с устанавливаемой термоголовкой будет находиться какой-либо иной источник тепла;
  • если место расположения батареи будет под большим подоконником.

Очень часто в тех помещениях, где увеличены требования к интерьеру, батареи закрывают декоративными экранами. За счет этого, внутренний терморегулятор будет регистрировать только температуру, которая находится внутри этого кожуха. При этом будет закрыт доступ к регулировкам термоголовки. Поэтому, в таких случаях рекомендуется останавливать свой выбор на выносном регуляторе, имеющем термодатчик.

Стоит знать: если вы еще не приобрели радиаторы отопления, можно купить модели компании Kermi, с уже встроенными термодатчиками.

Если говорить об электронных термостатах, имеющих дисплей, то они бывают нескольких видов, у первых встроенный блок управления, а у вторых он съемный. Последние имеют особенностью возможность отсоединения от термоголовки, при этом она будет продолжать работать в прежнем режиме. Цель таких моделей – это осуществление регулировки температуры в разных режимах, в разное время дня. Это дает возможность уменьшать уровень тепла днем, а ночью, когда все дом спит, поднимать до нужного уровня. За счет этого возможно существенно экономить энергию.

Если же в семье есть маленькие дети, которым всегда хочется все потрогать и покрутить, рекомендуется производить установку антивандальных терморегуляторов. Это позволит уберечь настройки устройства от несанкционированного вмешательства. Эта же ситуация касается и вариантов, устанавливающихся в различных общественных зданиях, начиная от детских садов и заканчивая больницами.

Термостатические головки

Термостатические элементы на терморегуляторы отопления бывают трех видов — ручные, механические и электронные. Они выполняют одни и те же функции, различаются разным уровнем комфорта и возможностями.

Ручные

Ручные термостатические регуляторы работают как обычный кран — поворачивая регулятор в ту или другую сторону, регулируется пропуск количества теплоносителя. Самые дешевые и надежные, но не самые удобные устройства. Чтобы изменить теплоотдачу надо вручную крутить вентиль.

Ручная термоголовка — самый простой и надежный вариант

Данные устройства недорогие, их можно поставить на входе и на выходе радиатора отопления вместо шаровых кранов. Регулировать можно будет любым из них.

Механические

Сложное устройство, которое поддерживает заданную температуру автоматически. Основа термостатической головки этого типа — сильфон. Это небольшой эластичный цилиндр, который заполнен антифризом. Антифриз имеет большой коэффициент расширения — при нагревании он сильно увеличиваются в объеме.

Устройство терморегулятора на радиатор отопления с механической термостатической головкой

Сильфон подпирает шток, перекрывающий проходное сечение клапана. Пока антифриз в сильфоне не нагрелся, шток поднят. При повышении температуры, цилиндр увеличивается в размерах (расширяется антифриз), он давит на шток, который все больше перекрывая проходное сечение. Через радиатор проходит все меньше теплоносителя, он понемногу остывает. Остывает и антифриз в сильфоне, из-за чего цилиндр уменьшается в размерах, шток поднимается, объем теплоносителя проходит больше, он начинает немного разогреваться. Далее цикл повторяется.

Газовый или жидкостный

При наличии такого устройства температура в помещении поддерживается корректно, но вообще дельта зависит от того, насколько инертным является антифриз в сильфоне. Он заполняться может каким-то газом вместо антифриза. Газы быстрее реагируют на изменения температуры, чем антифриз, но технологически их производить сложнее.

Антифриз или газ в сильфоне — особой разницы нет

Жидкости чуть медленнее изменяют объемы, но их производить проще. В целом, разница в точности поддержания температуры — порядка 0,5 °С, что заметить практически невозможно. В результате большая часть представленных терморегуляторов для радиаторов отопления оснащена термоголовками с жидкостными сильфонами.

С выносным датчиком

Устанавливаться механический термостатический регулятор должен по направлению в комнату. Так измеряется температура точнее. Из-за приличных размеров, такой способ установки возможен не всегда. Также можно поставить терморегулятор для радиатора отопления с выносным датчиком. Температурный датчик соединяется с регулятором при помощи капиллярной трубки. Распологается он в любой точке, в который вам удобнее измерять температуру воздуха.

С выносным датчиком

Все изменения теплоотдачи радиатора будут происходить в зависимости от температуры воздуха в комнате. Единственный минус такого решения — высокая стоимость таких моделей. Но температура поддерживается точнее.

Электронные

По размерам электронный терморегулятор для радиатора отопления еще больше. Термостатический элемент еще больше. В нем кроме электронной начинки устанавливаются еще и две батарейки.

Электронные терморегуляторы на батареи отличаются большими размерами

Движением штока в клапане в этом случае управляет микропроцессор. Данные модели имеют довольно большой набор дополнительных функций. Например, возможность по часам выставлять температуру в помещении. Как это модно использовать? Врачи давно доказали, что спать лучше в прохладном помещении. Потому на ночь можно запрограммировать температуру пониже, а к утру, когда придет время просыпаться, ее можно выставить выше. Удобно.

Недостаток этих моделей — большой размер, необходимость следить за разрядом батарей (хватает на несколько лет эксплуатации) и высокая цена.

Суть работы запорно-регулирующей арматуры

Чтобы правильно применять устройства регуляции температуры, нужно понимать, каким образом действует гидравлический радиатор. Источник тепла, которое в конечном итоге передаётся комнатной атмосфере, это теплоноситель, циркулирующий по замкнутому контуру и насыщаемый теплом при прохождении через генерационную часть системы. При попадании в радиатор теплоноситель отдаёт энергию корпусу, а он, в свою очередь, излучает его в инфракрасном спектре и также передаёт часть тепла потоку воздуха, проходящему через систему оребрения.

Таким образом, можно выделить два пути, которыми ограничивается передача энергии от теплоносителя воздуху. Первый и самый распространённый — снижение протока теплоносителя в каналах радиатора. Если через радиатор протекает меньший объём рабочей жидкости, соответственно, и количество тепловой энергии, подводимой к нагревательному прибору, будет меньше. На практике это реализуется путём искусственного занижения условного прохода труб в месте подключения радиатора.

Второй способ регулировки заключается в нормировании температуры поступающего теплоносителя, что кажется более логичным, но на практике вызывает дополнительные технические сложности. Единственный способ снизить температуру теплоносителя на подаче — смешать его с частью теплоносителя обратки. Однако это невозможно осуществить при действующей разнице давлений стандартной гидравлической системы. Поэтому такой способ регулировки требует установки узла с расходно-смесительной арматурой и дополнительным циркуляционным насосом, что в действительности актуально не для отдельного радиатора, а целой группы.

Термостатические головки

Термостатические элементы на терморегуляторы отопления есть трех типов — ручные, механические и электронные. Все они выполняют одни и те же функции, но по-разному, предоставляют разный уровень комфорта, имеют разные возможности.

Ручные термостатические головки работают как обычный кран — поворачиваете регулятор в ту или другую сторону, пропуская большее или меньшее количество теплоносителя. Самые дешевые и самые надежные, но не самые удобные устройства. Чтобы изменить теплоотдачу надо вручную крутить вентиль.

Ручная термоголовка — самый простой и надежный вариант

Данные устройства совсем недороги, их можно поставить на входе и на выходе радиатора отопления вместо шаровых кранов. Регулировать можно будет любым из них.

Механические

Более сложное устройство, которое поддерживает заданную температуру в автоматическом режиме. Основа термостатической головки этого типа — сильфон. Это небольшой эластичный цилиндр, который заполнен температурным агентом. Температурный агент — это газ или жидкость, которые имеют большой коэффициент расширения — при нагревании они сильно увеличиваются в объеме.

Устройство терморегулятора на радиатор отопления с механической термостатической головкой

Сильфон подпирает шток, перекрывающий проходное сечение клапана. Пока вещество в сильфоне не нагрелось, шток поднят. По мере повышения температуры, цилиндр начинает увеличиваться в размерах (расширяется газ или жидкость), он давит на шток, который все больше перекрывая проходное сечение. Через радиатор проходит все меньше теплоносителя, он понемногу остывает. Остывает и вещество в сильфоне, из-за чего цилиндр уменьшается в размерах, шток поднимается, теплоносителя через радиатор проходит больше, он начинает немного разогреваться. Далее цикл повторяется.

Газовый или жидкостный

При наличии такого устройства температура в помещении довольно поддерживается точно +- 1°C, но вообще дельта зависит от того, насколько инертным является вещество в сильфоне. Он заполняться может каким-то газом или жидкостью. Газы быстрее реагируют на изменения температуры, но технологически их производить сложнее.

Жидкостный или газовый сильфон — особой разницы нет

Жидкости чуть медленнее изменяют объемы, но их производить проще. В целом, разница в точности поддержания температуры — порядка полу градуса, что заметить практически невозможно. В результате большая часть представленных терморегуляторов для радиаторов отопления оснащена термоголовками с жидкостными сильфонами.

С выносным датчиком

Устанавливаться механическая термостатическая головка должна так, чтобы она была направлена в комнату. Так измеряется температура точнее. Так как имеют они довольно приличные размеры, такой способ установки возможен не всегда. Для этих случаев можно поставить терморегулятор для радиатора отопления с выносным датчиком. Температурный датчик соединяется с головкой при помощи капиллярной трубки. Расположить его можно в любой точке, в который вы предпочитаете измерять температуру воздуха.

С выносным датчиком

Все изменения теплоотдачи радиатора будут происходить в зависимости от температуры воздуха в комнате. Единственный минус такого решения — высокая стоимость таких моделей. Но температура поддерживается точнее.

Электронные

По размерам электронный терморегулятор для радиатора отопления еще больше. Термостатический элемент еще больше. В нем кроме электронной начинки устанавливаются еще и две батарейки.

Электронные терморегуляторы на батареи отличаются большими размерами

Движением штока в клапане в этом случае управляет микропроцессор. Данные модели имеют довольно большой набор дополнительных функций. Например, возможность по часам выставлять температуру в помещении. Как это модно использовать? Врачи давно доказали, что спать лучше в прохладном помещении. Потому на ночь можно запрограммировать температуру пониже, а к утру, когда придет время просыпаться, ее можно выставить выше. Удобно.

Недостаток этих моделей — большой размер, необходимость следить за разрядом батарей (хватает на несколько лет эксплуатации) и высокая цена.

Классификация и принцип действия термоголовок для радиатора отопления

Отдельно от клапана термоголовка для радиатора отопления совершенно бесполезна, так как внутри нее расположен датчик, срабатывающий на изменение температуры в комнате. В сильфонной камере находится твердое, жидкое либо газообразное вещество, изменяющее объем.

Термоголовка и клапан раздельно

Камера соединена со штоком, который либо полностью перекрывает термостатический клапан, либо открывает его до отрегулированного уровня. Это основное отличие термоклапана от регулировочного, которым можно немного убавить/прибавить поток теплоносителя внутри регистра отопления.

Устройство термоголовки

Термоголовка и клапан в разрезе

Таким образом, в трубу подачи теплоносителя в радиатор обогрева вначале врезается клапан, на него наворачивается термоголовка перпендикулярно потоку жидкости. Существует несколько модификаций термоголовки:

  • для однотрубных систем – производит ограниченное число компаний, например, модели RA-G, RTD-G фирмы Danfoss;
  • для двухтрубных систем – в любом магазине 97% ассортимента головок относятся именно к этому типу.

Термоголовка для однотрубной и двухтрубной систем разводки отопления

Стрелки на корпусе указывают направление потока теплоносителя, монтаж против стрелки запрещен. Поэтому при выборе необходимо учесть, снизу или сверху поступает горячая вода в батареи разных комнат квартиры.

Принцип работы термоголовки для радиатора отопления имеет предельно простой:

пользователь выставляет необходимое значение температуры воздуха в комнате, для чего на приборе имеется шкала с делениями (например, 21 градусу обычно соответствует значение 3);

Регулировка шкалы термоголовки

при повышении температуры на 1 градус вещество внутри камеры сильфона нагреется, увеличится в объеме, надавит на шток клапана;

Работа термоголовки в системе без байпаса

подача в батарею горячей воды перекроется полностью, однако циркуляция в контурах обогрева сохранится через байпас;

Конструктивные различия однотрубной и двухтрубной систем

неработающий регистр приведет к снижению температуры, объем вещества в сильфоне уменьшится, исчезнет давление на шток, клапан откроется.

Технология регулирования температурного режима помещения в этом случае эффективна лишь для радиаторов с минимальной инерцией. Биметаллические, алюминиевые, стальные батареи остывают/нагреваются быстрее, поэтому оптимально подходят для автоматических регулировок термоголовками. Чугунные радиаторы нагреваются долго, аккумулируют тепло, остывают дольше, поэтому эффективность регулировок термоголовками снижается.

Использование терморегуляторов на чугунных радиаторах — не самый удачный вариант

Термоклапан — строение, назначение, виды

Клапан в терморегуляторе по строению очень похож на обычный вентиль. Имеется седло и запорный конус, который открывает/закрывает просвет для протекания теплоносителя. Температура радиатора отопления регулируется именно таким образом: количеством проходящего через радиатор теплоносителя.

Термостатический клапан в разрезе

На однотрубную и двухтрубную разводку клапана ставят разные. Гидравлическое сопротивление вентиля на однотрубную систему намного ниже (как минимум, в два раза) — только так можно ее сбалансировать. Перепутать вентили нельзя — греть не будет.  Для систем с естественной циркуляцией подходят вентили для однотрубных систем. При их установке гидравлическое сопротивление, кончено, возрастает, но работать система сможет.

На каждом клапане есть стрелка, указывающая движение теплоносителя. При монтаже его устанавливают так, чтобы направление потока совпадало со стрелкой.

Из каких материалов

Изготавливают корпус вентиля из стойких к коррозии металлов, часто дополнительно покрывают защитным слоем (никелируют или хромируют). Есть клапана из:

  • бронзы (с никелевым и хромированным покрытием);
  • латуни (покрывают слоем никеля);
  • нержавеющей стали.

Понятное дело, что нержавейка — лучший вариант. Она химически нейтральна, не корродирует, не вступает в реакции с другими металлами. Но стоимость таких клапанов велика, найти их сложно. Бронзовые и латунные вентили примерно одинаковы по сроку службы

Что в этом случае важно — это качество сплава, а за ним тщательно следят известные производители. Доверять или нет неизвестным — вопрос спорный, но есть один момент, который лучше отследить

На корпусе обязательно должна присутствовать стрелка, указывающая направление потока. Если ее нет — перед вами совсем дешевое изделие, которое лучше не покупать.

По способу исполнения

Так как радиаторы устанавливаются разными способами, клапана делают прямыми (проходными) и угловыми. Выбираете тот тип, который в вашу систему станет лучше.

Прямой (проходной) клапан и угловой

Данфос, угловой RA-G с возможностью настройкойоднотрубной15 мм, 20 ммНикелированная латунь10 Бар25-32 $
Данфос, прямой RA-G с возможностью настройкойоднотрубной20 мм, 25 ммНикелированная латунь10 Бар32 — 45 $
Данфос, угловой RA-N с возможностью настройкойдвухтрубной15 мм, 20 мм. 25 ммНикелированная латунь10 Бар30 — 40 $
Данфос, прямой RA-N с возможностью настройкойдвухтрубной15 мм, 20 мм. 25 ммНикелированная латунь10 Бар20 — 50 $
BROEN , прямой с фиксированной настройкойдвухтрубной15 мм, 20 ммНикелированная латунь10 Бар8-15 $
BROEN , прямой с фиксированной настройкойдвухтрубной15 мм, 20 ммНикелированная латунь10 Бар8-15 $
BROEN ,угловой с возможностью настройкойдвухтрубной15 мм, 20 ммНикелированная латунь10 Бар10-17 $
BROEN ,угловой с возможностью настройкойдвухтрубной15 мм, 20 ммНикелированная латунь10 Бар10-17 $
BROEN , прямой с фиксированной настройкойоднотрубной15 мм, 20 ммНикелированная латунь10 Бар19-23 $
BROEN , угловой с фиксированной настройкойоднотрубной15 мм, 20 ммНикелированная латунь10 Бар19-22 $
OVENTROP , осевой1/2″Никелированная латунь, покрытая эмалью10 Бар140 $

К сведению

В одних моделях головка крепится на корпус вентиля с помощью резьбового соединения, а в других просто защелкивается. При резьбе она закручивается вручную и слегка подтягивается гаечным ключом. В устройстве с защелками нужно установить рукоятку в положение «MAX», вставить головку в соответствующий паз и надавить, пока не раздастся щелчок. Если устройство собрано правильно, термоголовка будет вращаться легко и плавно.

Некоторые думают, что для того, чтобы подключить инфракрасный обогреватель к терморегулятору, нужно действовать примерно так же, как и с жидкостной системой отопления. Но это не так, потому что подключение терморегулятора к инфракрасному обогревателю — это абсолютно не аналогичный процесс. Прежде всего из-за принципиальных различий в принципах работы регуляторов. Температура радиаторов регулируется путем перекрывания теплоносителя, текущего через термостат. В обогревателе с инфракрасным излучением жидкость не течет, и его температура регулируется путем отключения от сети в момент достижения требуемой температуры воздуха.

Еще одним принципиальным отличием в подключении терморегулятора к инфракрасному обогревателю в том, что термостат должен обязательно быть сопряжен с электросетью, питающей устройство обогрева, чтобы иметь возможность отключать его. В радиаторах системы отопления такая необходимость есть лишь для цифровых термостатов. И лишь для того, чтобы иметь возможность запрограммировать микросхему и отследить результат на дисплее.

Типы термоголовок радиаторов

Термостаты для батареи классифицируют по двум факторам.

Первый — теплочувствительный состав в сильфоне. Заполнение бывает жидкостным и газонаполненным. Последние за счет меньшей инерционности быстрее в работе.

Второй принцип разделения основан на настройке и контроле – ручном, механическом или электронном.

Ручные термоголовки

Характеризуются простой конструкцией и доступностью. Представляют собой модификацию обычного крана. На регуляторе изображена шкала с делениями, соответствующими температуре. Позволяет вместо абстрактного значения, как это происходит со стандартным краном, изменить температуру радиатора отопления на точное.

У приборов этого типа есть несколько недостатков. Приходится регулировать обогрев вручную, опираясь на собственные ощущения. Изменить температуру во время сна и вне помещения невозможно. Также при активной эксплуатации движущиеся части клапана быстрее выходят из строя и могут потребовать замены всей конструкции.

Совет! После окончания отопительного сезона устройство снимают, чтобы избежать прикипания подвижных элементов.

Механические

Обеспечивают контроль температуры помещения в автономном режиме. Момент начала работы термоголовки осуществляется выбором градусов на шкале. Каждое деление позволяет штоку перекрывать клапан теплоносителя лишь до определенного уровня.

По сравнению с ручными термоголовками, механические предоставляют возможность экономить теплоэнергию круглосуточно. Разница в стоимости быстро окупается, совместимость с разными типами радиаторов отопления высокая.

Электронные

Обладают расширенным набором функций.

Принцип остается тем же, но процесс перекрывания клапана контролируется микропроцессором.

Есть возможность тонкой настройки:

  • программирование по дням недели;
  • регулировка по часам — прохладнее в течение рабочего дня, нагрев перед возвращением;
  • наглядная индикация работы устройства.

Варианты регулировки радиатора отопления термоголовкой

Регулировка может быть двух видов: количественной и качественной.

Принцип первого  метода заключается в изменении температуры за счет изменения количества теплоносителя, проходящего через радиатор.

Второй метод подразумевает изменение температуры воды непосредственно в системе. Для этого в котельной устанавливают смесительный узел с сифоном, заполненным термочувствительной средой. Эта среда может быть жидкостной или газонаполненной.

Вариант с жидкостной средой отличается простотой изготовления, но действует медленнее газового. Суть обоих вариантов заключается в следующем: при нагревании происходит расширение рабочей среды, что приводит к растяжению сифона. В результате специальный конус внутри него перемещается и уменьшает размер сечения клапана. Это приводит к снижению расхода теплоносителя. При охлаждении воздуха в помещении процесс протекает в обратном порядке.

Устройство и принцип действия термовентиля

Впервые термоголовка была изготовлена датской компанией Данфосс в 1943 году. И первые устройства, и современное оборудование состоит из следующих частей:

  • корпуса, который в большинстве случаев изготавливается из пластика;
  • металлического сильфона, заполненного средой, чувствительной к изменению температурного режима;
  • корпуса вентиля, предназначенного для изменения уровня подачи теплоносителя;
  • нажимного штока, возвратной пружины и клапана, при помощи которых и производится регулировка температуры.

Внутренне устройство стандартного термовентиля

Принцип работы устройства следующий:

пользователем определяется оптимальная температура и настраивается термоголовка;

Установка температурного режима

  • при повышении температуры внутри радиатора вещество, находящее внутри сильфона, расширяется и воздействует на седло клапана, перекрывающего подачу теплоносителя;
  • при охлаждении термочувствительного вещества происходит обратный процесс.

Куда выполняют установку прибора

На эксплуатацию прибора влияет 4 фактора:

  • попадание солнечных лучей на корпус;
  • температура за пределами помещения;
  • циркуляция воздуха в комнате;
  • дополнительные источники обогрева.

В многоквартирных домах термостаты размещают вверху, около крыши, поскольку тепло поднимается. Это помогает сбалансировать разность температур в здании. В одноэтажных, наоборот, их монтируют возле нагревателя.

Фото 2. Электронный терморегулятор, установленный на батарее отопления. Прибор подключен к контуру подачи теплоносителя.

Наиболее благоприятным считается размещение высокочувствительного прибора на подаче. У этого принципа есть ограничение: элементы обвязки не должны быть закрыты чем-либо. Термостат размещают перед батареей, после ответвления от магистрали. Это позволяет ему регулировать температуру комнаты, не затрагивая соседей снизу.

Важно! В противном случае необходимо использовать устройство с вынесенным датчиком

Как выбрать термоголовку

Терморегулирующие приспособления выпускают многие производители.

Чтобы сделать правильный выбор, нужно руководствоваться следующими критериями:

Термоклапан, к которому головка будет крепиться

Поскольку соединение может быть клипсовое либо резьбовое, нужно обратить внимание на этот момент. Если производитель один и тот же, проблем не будет.
Вид резьбового соединения на самой головке

Оно может быть в виде гайки со шторками или просто круглое. В первом случае при монтаже нужен дополнительный инструмент для обжатия соединения. Во втором — все намного проще.
Наличие «юбки». С ней головка смотрится лучше, т.к. она закрывает рабочую область.
Материал изготовления. Наиболее дешевыми являются термоголовки в пластиковом корпусе. У дорогих моделей корпус металлический.
Качество пластика. Некоторые производители с целью удешевления своих изделий, используют самый дешевый вид пластика. От этого страдает прочность конструкции, а со временем пластик желтеет и теряет свой эстетический вид.
Тип рабочего элемента. Выбор придется делать между жидким, газовым, электронным и парафиновым.
Плавность вращения. Рукоятка должна вращаться плавно. Это является признаком хорошего качества. Всякие потрескивания, скрипы и заедания указывают на не совсем качественный продукт.
Градуировка и длина шкалы. У большинства моделей она находится в диапазоне +5 – +30 °C. Если шкала делений расположена по всему периметру головки, она может быстро стереться.
Наличие антивандального кожуха. Он защищает от несанкционированного доступа к настройкам.
Дизайн. Так как термоголовки в основном располагаются на виду, важен их внешний вид и цветовое решение.

Готовый комплект, состоящий из термоклапана и термоголовки приобретать не обязательно. Эти устройства можно купить по отдельности.

Газонаполненный сильфон не слишком чувствительный к сторонним источникам тепла. Это несомненный плюс, но стоимость у него намного выше, чем у жидкостного сильфона

Термоголовка, оснащенная автоматикой, во много выигрывает, но она не всегда эффективна. Нет смысла монтировать ее на чугунные радиаторы. Материал этот очень теплоемкий, а так как масса батареи большая, она обладает большой инертностью. Корректно работать здесь сможет работать только ручной тип головки.

Принцип работы

Работа термоголовки для радиатора отопления состоит в следующем:

  • на поворотном кольце метками указаны 4 основные позиции регулятора. Совмещая определённую метку на шкале с меткой корпуса, задаётся режим работы прибора;
  • если воздух стал нагреваться больше установленной нормы, то через щели поворотного колпачка он начинает нагревать сильфон с рабочим веществом;
  • разогретое вещество начинает увеличиваться в объёме, чем приводит в движение шток;
  • шток, в свою очередь, через золотник начинает закрывать проходное отверстие, тем самым уменьшая поступление теплоносителя в батарею;
  • в результате воздух в помещении начнёт охлаждать, а соответственно охлаждаться будет сильфон с рабочей жидкостью;
  • происходит обратный процесс, и горячая вода будет подаваться в радиатор с нужной интенсивностью.

Контроль и точность регулировки у разных приборов может отличаться. Однако, принцип работы у всех механических моделей одинаков.

Термоголовка, как работает, эксперимент.

Смотрите это видео на YouTube

Что такое термоголовка

Итак, вы решились качественно модернизировать систему отопления в своей квартире или частном доме. Купили новые трубчатые радиаторы взамен старых, все необходимые комплектующие и т.д. Ну а как насчет того, чтобы новая система еще была бы и энергоэффективной, сама помогала экономить расходы на отопление? Интересно? Тогда можем посоветовать купить терморегулятор для радиатора отопления.

Плюсы автоматического управления температурой очевидны. Во-первых, вы можете в любой момент создать комфортные условия в помещении, просто выставив регулятор на нужную отметку. Во-вторых, это позволяет добиться более эффективного распределения тепла в доме, например, получать разную теплоотдачу радиаторов отопления в комнатах. Благодаря такой тонкой настройке, повысить общий уровень комфортности. Не прилагая при этом никаких особых усилий!

Монтаж и настройка оборудования

Как установить и настроить устройство самостоятельно? Необходимо выполнить следующие действия:

  1. подобрать наиболее подходящее место для размещения терморегулятора. Где и как поставить оборудование? Не рекомендуется производить монтаж устройства в местах попадания прямых солнечных лучей, за шторами, под подоконником или иным заграждением, рядом с другим отопительным оборудованием. Все перечисленные факторы будут влиять на показание температуры термоголовки;

Правила определения места для монтажа терморегулятора

  1. слить теплоноситель. Если работа по монтажу терморегулятора осуществляется в многоквартирном доме, то потребуется помощь сотрудников обслуживающей организации;
  2. произвести врезку термоклапана. Для этого вырезается определенный ранее участок трубопровода, нарезается резьба и фиксируется устройство;

Резьба на трубах или термоголовке герметизируется. Для выполнения данного действия можно использовать льняную нить с защитной краской или специализированные нить, в том числе и ФУМ-ленту.

  1. устанавливается термоголовка;
  2. производится настройка.

Как произвести монтаж термоголовки на ранее установленный клапан, смотрите на видео.

Как настроить терморегулятор? Для этого необходимо:

  • исключить все внешние факторы, воздействующие на температуру в помещении: закрыть окна и двери, выключить дополнительное отопительное оборудование, вентиляторы и так далее;
  • в центре комнаты на небольшом возвышении (табурет, стул, стол) разместить термометр для контроля за температурным режимом;
  • установить термоголовку на максимум, то есть полностью открыть проход теплоносителю;
  • дождаться прогрева помещения на 1 – 2 градуса больше требуемого параметра и выключить термостат. Какой является оптимальная температура в помещении? Специалисты рекомендуют в ванной комнате поддерживать температуру 24°С – 26°С, а в остальных помещениях – не более 24°С;

Оптимальный температурный режим в помещениях

дождаться получения данной температуры и постепенно вращать регулятор термоголовки до образования шума воды.

Снятие терморегулятора

Если вам нужно снять прибор без демонтажа, это можно легко сделать, отделив часть с термоголовкой от клапана, что осуществляется крайне просто:

  1. Перед тем, как снять термоголовку, лучше поставить показатель температуры на максимум.

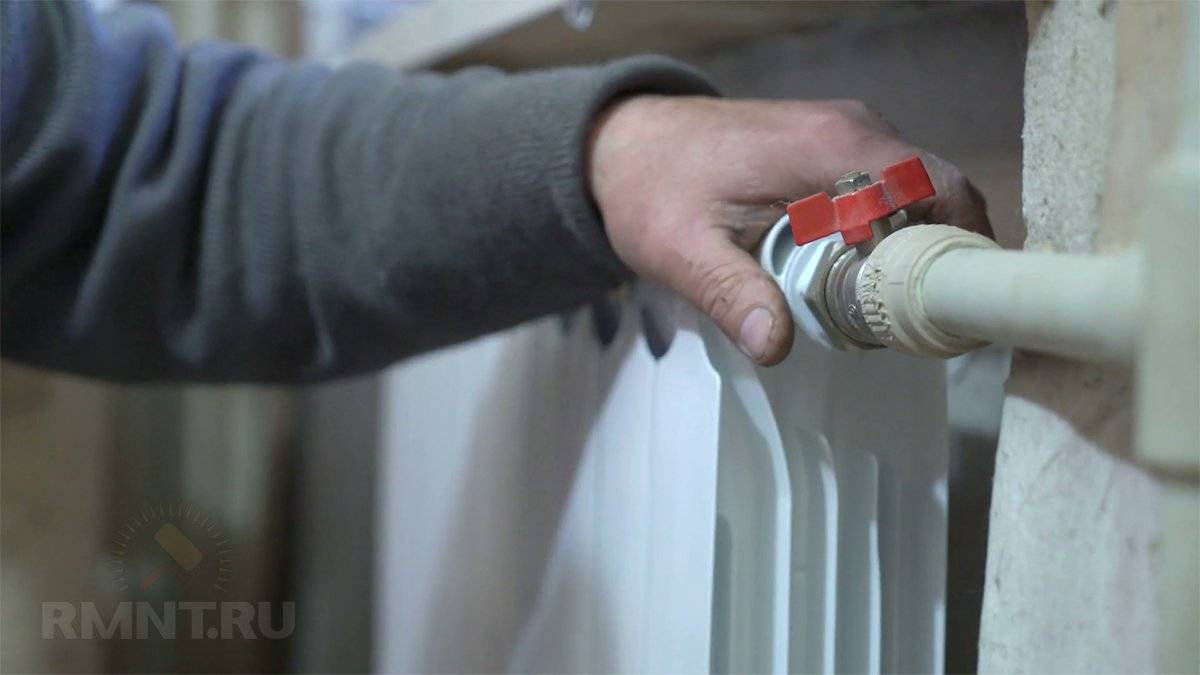

  2. Перекрыть подачу теплоносителя.
  3. Раскрутить удерживающую гайку, если она есть.

Раскрутить гайку

  1. Движением на себя снять термоголовку со штока, помогая легкими покачиваниями из стороны в сторону. Если вручную процедуру выполнить не удается, можно использовать плоскогубцы.
  2. На месте установки будет торчать шток. Его нужно нажать несколько раз, как на кнопку, и оставить отжатым. Это удобно сделать при помощи плоской отвертки.

Несколько раз нажать на шток

  1. Включить подачу теплоносителя. Через короткий промежуток времени радиатор прогреется, так как без прибора температура будет максимальной.

Продукция фирмы Данфосс

Среди производителей особой популярностью пользуется фирма Данфосс.

Наиболее популярные модели Danfoss

Стоит отметить, что некоторые устройства серии RA и серии RTD были преобразованы в серию RTR.

Таблица соответствия термоэлементов

Таблица соответствия клапанов

Стоит помнить: чтобы терморегулятор смог прослужить длительный период времени, рекомендуется после каждого отопительного сезона производить чистку оборудования и снимать термоголовку.

3 Способы увеличения теплоотдачи

Если домовладельцу необходимо увеличить теплоотдачу системы обогрева, то нужно будет поменять старые неэффективные радиаторы на новые установки или же выполнить соответствующее обслуживание батареи.

Для увеличения теплоотдачи рекомендуется выполнить следующее:

  • Проверяют трубы и фильтры на предмет засорения. Такая работа выполняется летом, что позволяет провести сервис без отключения от обогрева всего стояка.
  • При автономном обогреве можно увеличить температуру теплоносителя. Однако в квартирах при централизованном отоплении сделать это будет невозможно.
  • Изменение типа подключения батарей также может положительно сказаться на их эффективности. Например, боковой способ монтажа радиаторов уменьшает мощность обогрева на 25%.
  • Имеется возможность установки дополнительных батарей или же увеличения количества секций. Такая работа выполняется исключительно после согласования с коммунальными службами.
Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
