Особенности расширительного бака для отопления закрытого типа
Расширительный бак закрытого типа представляет собой герметичный сосуд, изготовленный из стали. Он частично заполнен жидкостью, и частично инертным газом, который закачивается через специальный клапан. Закрытые расширители в зависимости от варианта разделения внутреннего объема бывают мембранными и безмембранными.
В безмембранных емкостях не предусмотрено механическое разделение пространства, поэтому теплоноситель непосредственно контактирует с газом. Чтобы поддерживать давление в заданном диапазоне, при подключении расширительного бака применяется газовый баллон или компрессор, который располагается снаружи.
Большинство современных расширительных баков закрытого типа оснащены гибкими бутиловыми или этиленпропиленовыми мембранами, которые разделяют внутреннее пространство сосуда. Они могут быть тарельчатыми или грушевидными. В первом случае мембрана обладает формой полусферы и крепится в средней части бака. В зависимости от температуры теплоносителя может принимать вогнутую или выпуклую конфигурацию.

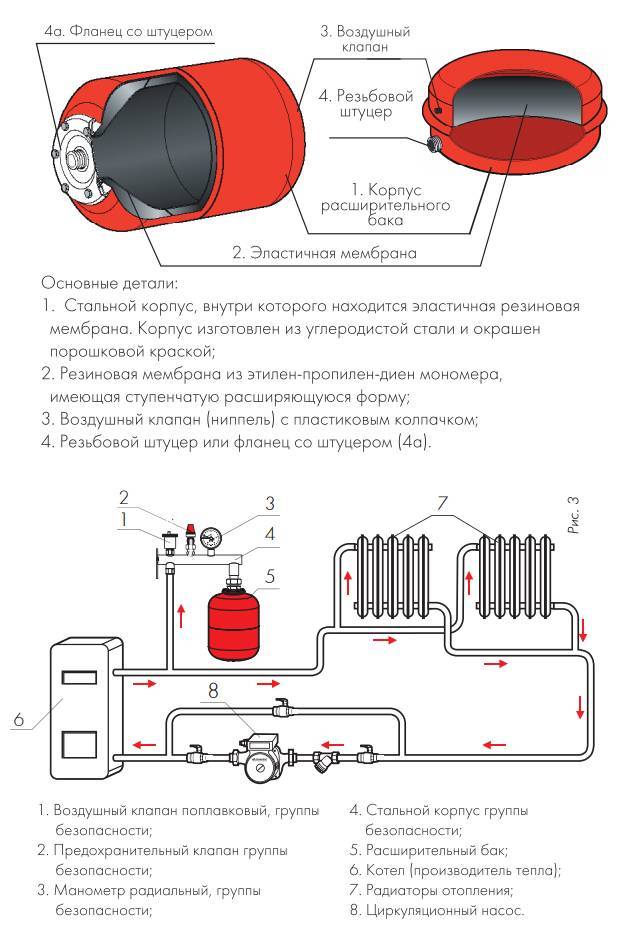

Расширительный бак для отопления закрытого типа
Грушевидная мембрана, повторяя форму сосуда, крепится на противоположных концах бака. В этом случае теплоноситель, поступая в сосуд, не контактирует со стенками баллона. Он заполняет гибкую мембрану, а пространство между ним и стенками бака заполнено газом. Такая особенность внутреннего строения исключает вероятность возникновения коррозии и способствует увеличению срока эксплуатации устройства. Цена расширительных баков для отопления закрытого типа с грушевидной мембраной будет выше, чем с тарельчатой, и начинается от 3,5 тыс. руб.
К достоинствам мембранных баков можно отнести компактные габариты, минимальные потери тепла, что исключает необходимость теплоизоляции, возможность работать при повышенном давлении, минимальный риск возникновения коррозии на стенках устройства, долговечность. Из недостатков стоит выделить высокую стоимость, необходимость периодически подкачивать газ в систему, и осуществлять контроль давления в ней.
Расширительный бак для ГВС
В системе горячего водоснабжения, что обеспечивается бойлером, подключенным к котлу, предусмотрена установка расширительного бака. Основной его задачей является поддержание в сети рабочего давления. Расширительный бак защищает систему водоснабжения от гидроударов, предохраняет насос от повышенных нагрузок, защищает его от поломок.
Расширительный бак для системы горячего водоснабжения
Для горячего водоснабжения используется бак закрытого типа с грушевидной мембраной, которая разделяет внутреннее пространство на две части: воздушную и водяную. Она может быть изготовлена из резины, каучука искусственного или естественного происхождения. Первые два варианта обладают высокими эксплуатационными свойствами. Оба материала стойко переносят разные температуры теплоносителя, вплоть до кипящего состояния без потери первозданных характеристик. Мембрана из каучука естественного происхождения при контакте с горячей водой проявляет негативную реакцию.
Расширительный бак подбирается исходя из объема избыточной воды, которая будет поступать в него при повышении давления в системе. Специалисты советуют выбирать бак объемом 10% от объема бойлера с горячей водой. Емкость для ГВС монтируется между бойлером и клапаном, который предотвращает обратный ход движения горячей воды в систему холодного водоснабжения. Цена расширительного бака стартует от 2,2 тыс. руб.
Характеристика закрытых расширительных баков
Используются герметичные емкости из металла, в которых находится запас теплоносителя на случай температурного сжатия жидкости. Так решается проблема завоздушивания трубопровода. Если теплоноситель, расширяясь при нагревании, создает слишком большое давление, гидробак компенсирует перепад.
Несмотря на кажущуюся простоту конструкции, расширительные бачки отличаются друг от друга, и различные модели имеют разные эксплуатационные параметры. Конструктивно различаются следующие типы гидробаков:
- Резервуары, предусматривающие замену груши.
- Баки со стационарно установленной мембраной.
- Емкости, не имеющие в конструкции мембраны.
В первом случае груша выполняет функцию мембраны. Именно в нее закачивается воздух, который меняет объем рабочей камеры при термическом увеличении объема жидкости в системе. Давление воздуха в расширительном баке должно быть таким, чтобы выдавливать воду в трубы при падении температуры в радиаторах.
Как наладить оборудование водопроводной системы
Как установить гидроаккумулятор для систем водоснабжения понятно, но требуется тщательно наладить все оборудование, чтобы получившаяся система эффективно функционировала
Ключевой элемент, на который следует обратить внимание – реле давления. Внешне устройство хоть и выглядит просто, но, чтобы его наладить может уйти несколько часов
Как правило, специалист справляется с задачей быстро, но если специальных знаний нет, то можно испортить устройство.
Как производится наладка гидроаккумулятора, смотрите в следующем видео:
https://youtube.com/watch?v=hJpkHbubVFU

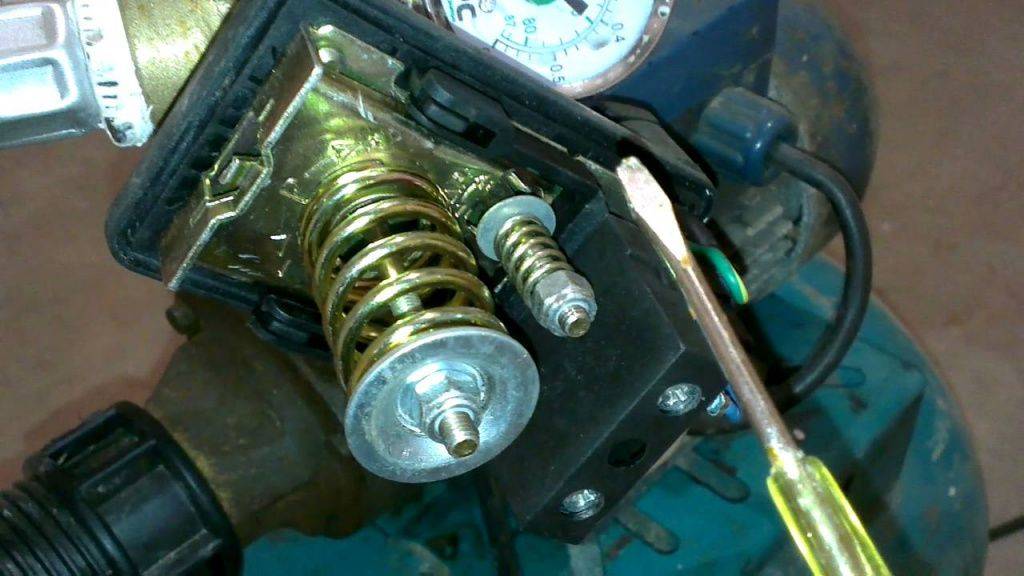

Чтобы настроить реле давления в первую очередь с прибора снимается крышка. Под ней располагается четыре болта и четыре пружины. Именно эти болты и отвечают за включение и выключение насоса при достижении определенного давленияч. Нормы, отмеченные в инструкции к устройству, гласят, что разница между режимами составляет 2 атм. Следует отрегулировать пару винтов, чтобы установить значение. Делается это следующим образом:
Насос находится в рабочем состоянии, при этом одну из гаек вращают до тех пор, пока он не отключится;
Чтобы эффективно отрегулировать давление следует открыть краны в доме
Здесь важно обратить внимание на показатели манометра – необходимо зафиксировать отметку, при которой запускается насос;
Если необходимо, регулируется минимальный показатель давления в трубах – для этого вращаются верхние гайки. Очень важно опираться на показания манометра и нормы, заявленные в инструкции;
Нижняя пара гаек отвечает за показатель давления, при котором насос отключается;
Регулировка должна осуществляться до тех пор, пока разница между включенным и выключенным состоянием насоса не будет 2 атм. Настроить реле давления – достаточно сложная задача, но если это сделать правильно, то наладочные работы можно считать законченными
Настроить реле давления – достаточно сложная задача, но если это сделать правильно, то наладочные работы можно считать законченными.
Чтобы правильно отрегулировать реле давления, нужны соответствующие знания и опыт, поэтому лучше доверить эту процедуру специалисту
Кроме непосредственной настройки гидробака, многое зависит от правильно выбранной схемы подключения. А если все сделано правильно, то в загородном доме всегда будет стабильный напор воды.
Правила подключения и возможные трудности
Как установить расширительный бак? Монтаж расширительного бака осуществляется по проекту, согласно инструкции. Лучше всего, конечно, доверить это дело специалисту или, по крайней мере, проконсультироваться со знающими людьми. Велик риск допустить оплошность, которую придется исправлять, затрачивая дополнительное время и средства.
В открытых системах отопления применяют открытые расширительные баки с резьбовым соединением в дне, необходимым для подключения к системе. Устанавливают их в самой верхней точке отопительной системы, что обусловлено элементарными законами физики, и необходимо для того, чтобы вода из системы не выливалась. Данный вид системы встречается сейчас нечасто, поскольку установка расширительного бака данного типа не всегда удобна.
В системах отопления закрытого типа применяют расширительные баки закрытого типа, который разделен внутри на две части. С одной стороны к нему подключают систему отопления, а с другой имеется клапан, который позволяет регулировать давление: стравить воздух, или же, напротив, подкачать. Изначально весь внутренний объем бака заполняет газ, который находится под избыточным давлением. Эту величину необходимо отрегулировать.
Монтаж расширительного бака осуществляется по проекту, согласно инструкции
Подключение расширительного бака закрытого типа можно выполнить практически в любом месте системы, разве что стоит избежать врезки непосредственно после насоса, чтобы избежать скачков в системе отопления. Принцип работы прост – при нагревании теплоносителя происходит его расширение, излишки заполняют пространство в мембранном баке, что препятствует росту давления в системе. При снижении температуры – недостающая жидкость выдавливается обратно в систему.
Лучше всего установить мембранный расширительный бак рядом с котлом, подключив к обратному трубопроводу перед насосом. Крепление должно быть прочным, поскольку в процессе эксплуатации его масса значительно увеличивается, поскольку бак заполняется водой или другим теплоносителем, который циркулирует в системе.
- в непосредственной близости от места крепежа, схема подключения расширительного бака должна предусмотреть установку предохранительного клапана и манометра;
- не допускается монтаж фильтров и установка клапанов на ответвлении, которое соединяет систему отопления и бак;
- подключается запорная арматура;
- подключать бак нужно с учетом перспективы и удобства его обслуживания.
Расширительный бак – необходимый и важный элемент систем отопления как закрытого, так и открытого типа. На стадии выбора расширительного бака для собственного дома нужно убедиться в наличии сертификата качества. Не лишним будет ознакомиться и с сертификатом безопасности, поскольку система отопления является немаловажным элементом комфорта и жизнеобеспечения
При таком подходе можно надеяться, что выбранный расширительный бак будет функциональным, надежным и долговечным, что немаловажно для рачительного хозяина
Этапы установки гидроаккумулятора для систем водоснабжения своими руками
Работы по установке приобретенного гидроаккумулятора производятся в несколько этапов. Первое, что необходимо сделать, это проверить давление в воздушной камере. Делается это просто, при помощи автомобильного насоса или компрессора, оборудованного манометром. Давление делается немного большим, чем показатель, при котором включается насос. Верхний уровень задается с реле и выставляется на одну атмосферу выше первичного уровня.
Далее стоит определиться со схемой монтажа.
Простая схема подключения гидробака для системы водоснабжения
Выбор схемы подключения гидробака
Наиболее удобным считается схема подключения гидроаккумулятора с пятивыводным коллектором. Монтаж производится согласно схеме, которая есть в технической документации. К штуцеру гидроаккумулятора прикручивается коллектор с пятью выходами. Остальные 4 вывода с коллектора занимают труба от насоса, водопровод на жилище, реле управления и манометр. Если не планируется установка измерительного прибора, то пятый вывод глушится.
Подключение гидроаккумулятора к системе водоснабжения
После сборки всех узлов сначала опускается в скважину или колодец насос (если система оборудована погружным насосом), или шланг (если помпа поверхностная). На насос подается питание. Вот, собственно, и все.
ФУМ-лента обязательна к применению при монтаже соединений
Важно! Все соединения выполняются с подмоткой ФУМ-ленты или льна. Следует понимать, что давление в системе будет достаточно высоким
Однако слишком усердствовать тоже не стоит, всего хорошо в меру. В противном случае возникает риск разрыва гаек на штуцерах.
Разобравшись с монтажом можно перейти к вопросу замены мембраны, которая чаще выходит из строя в моделях с вертикальным расположением. Здесь составим пошаговую инструкцию с фото примерами.
| Фото пример | Выполняемое действие |
|---|---|
| Сначала выкручиваем болты фланца демонтированного гидробака. Они завернуты «в тело» или притянуты гайками – в зависимости от модели. | |
| Когда болты выкручены, фланец легко снимается. Отложим его пока в сторону – чтобы вытащить вышедшую из строя грушу нужно открутить еще одну гайку. | |
| Разворачиваем емкость. Сзади находится ниппель подкачки. Гайку с него тоже нужно вывернуть. Здесь их может быть две, одна из которых выступает в роли контргайки. Делается это ключом на 12. | |
| Теперь, приложив немного усилий, груша вытягивается через большое отверстие, со стороны фланца. | |
| Новую грушу раскладываем, выгоняем из нее воздух. Это нужно, чтобы было удобнее устанавливать ее в резервуар. | |
| Сложив вчетверо в длину, засовываем ее в емкость полностью, включая ту часть, которая при демонтаже была снаружи. Это делается, чтобы была возможность попасть ниппелем в отверстие, для него предназначенное. | |
| Следующий этап не для людей с полным телосложением. Опытные мастера говорят, что для того, чтобы установить ниппель для гидроаккумулятора на место иногда приходится звать на помощь жену – мол, у нее рука тоньше. | |
| Попав в отверстие нужно обязательно наживить гайку, чтобы при дальнейшей сборке он не ушел назад. В таком случае все придется начинать заново. | |
| Расправляем посадочное место груши и затягиваем гайки на ниппеле. Дело осталось за малым… | |
| … – установить фланец на место и затянуть болты. При затяжке не стоит усердствовать над одним винтом. Немного подтянув все, начинаем протяжку по системе противоположных единиц. Это значит при шести болтах порядок следующий – 1,4,2,5,3,6. Такой метод используют в шиномонтажных мастерских при протяжке колес. |
Теперь стоит подробнее разобраться с необходимым давлением.
Какое давление должно быть в гидроаккумуляторе: проверяем систему на работоспособность
Заводские настройки гидробаков подразумевают установленное давление в 1.5 атм. Оно не зависит от объема резервуара. Иными словами, давление воздуха в гидроаккумуляторе 50 литров будет таким же, как и 150-литровой емкости. Если же заводские настройки не подходят, можно переустановить показатели под удобные для домашнего мастера значения.
Очень важно! Не стоит слишком завышать показатели давления в гидроаккумуляторах (24 литра, 50 или 100 – не важно). Это чревато выходом из строя смесителей, бытовой техники, насоса
1.5 атм., установленные с завода взяты не с потолка. Этот параметр высчитан на основании многочисленных испытаний и опытов.
Таким манометром довольно просто измерить давление воздуха в емкости
Преимущества и недостатки гидробака
Пневматические гидроаккумуляторы имеют следующие преимущества:
- доступная стоимость;
- возможность самостоятельного подключения к системе;
- простое устройство;
- заменяемая мембрана;
- возможность подключения к любому типу насоса, а также установки нескольких баков параллельно, чтобы работа водопровода не прекращалась в случае поломки одного из гидроаккумуляторов;
- возможность подобрать ГА нужного объема, но надо учитывать, что указанный в инструкции объем – это общее число, воды в ней будет на 2/3 меньше;
- можно самостоятельно провести разборку конструкции и найти поломку, а также провести ремонт и замену деталей без вызова мастера на дом.
Из недостатков – необходимость в отдельном помещении, если гидробак большого размера и подключен к поверхностному насосу. Такие узлы обычно сильно шумят, поэтому их изолируют от жилых помещений. При покупке недорогого гидробака может потребоваться частый ремонт, что влечет за собой дополнительные расходы.
Устройство, принцип действия гидроаккумулятора
Он представляет собой металлический бак, разделенный на две камеры сплошной прочной резиновой перегородкой – мембраной, закрепленной вокруг горловины.
- Мембрана может быть выполнена в виде перегородки, или в виде резинового мешка.
- В водяную камеру через входной штуцер, врезанный в корпус бака, поступает вода от насоса.
- Другой конец мембранного мешка соединяется с выходным штуцером, через который вода подается в водопроводную сеть помещения.
- Объем заполненной и растянутой мембраны, в зависимости от модели, колеблется в пределах от 25 до 100 л.
- Обычно вода занимает примерно треть бака, остальной объем отводится под воздушную камеру
- По мере заполнения мембраны водой, она растягивается и увеличивается в объеме. Это приводит к возрастанию давления в воздушной камере.
- Давление воздуха в воздушной камере сжимает мембранный мешок, создавая, тем самым, напор в системе.
- При достижении определенного уровня срабатывает автоматика, и отключает закачку воды.
- При потреблении воды объем мешка и, соответственно, давление в воздушной камере снижаются до тех пор, пока снова не включится подкачка.
В воздушную камеру встроен ниппель, с помощью которого, при необходимости, стравливается излишнее давление, или наоборот, закачивается воздух для увеличения напора. Подкачка воздуха осуществляется ручным насосом или компрессором.
Дело в том, что вместе с водой в камеру поступает растворенный в ней воздух, который, накапливаясь, уменьшает полезный объем воды в мембране и создает ненужное противодавление. Вот этот воздух и стравливается с помощью дополнительного ниппеля.
- Гидробак, совместно с остальным оборудованием, выполняет функции расширительного бака, оптимизирует работу насоса подкачки и значительно сокращает расход электроэнергии.
- Для регулировки минимального и максимального давления в воздушной камере применяются реле давления с двумя регулируемыми или программируемыми уставками.
- Уставка минимального давления включает насос, а максимального – отключает. Этим самым происходит поддержание напора в заданных пределах.
- Давление в воздушной камере измеряется манометром, врезанным в стенку бака.
- Некоторые модели гидробаков дополнительно оснащаются водяными фильтрами, задерживающими мелкодисперсные взвеси глины и песка, засасываемые из скважины.
- Установка фильтров продлевает срок службы сантехнического оборудования – стиральных машин, машин, кранов, смесителей, водяных счетчиков и т.д.
Процесс установки расширительного бака
Теперь разберёмся, как установить расширительный бак в системе отопления
Существует важное правило подсоединения устройства: бак должен быть подключен к магистрали отопительной системы при помощи отсекающего шарового крана с американкой. Такой принцип монтажа дает возможность при необходимости в любой момент перекрыть движение воды в системе, снять неисправной мембранный бак и установить новый
В противном случае пришлось бы дожидаться остывания теплоносителя и демонтировать часть обвязки. В идеале на подводку устанавливают тройник, а также второй кран – в этом случае перед тем, как снять расширительный бак, его можно опустошить в подставленную емкость.
Подвешивая расширитель вниз головой, при неисправности мебраны узел выйдет из строя сразу
Как правильно ориентировать мембранный расширительный бак в пространстве? Резервуар устанавливают воздушной камерой вверх или вниз, располагают емкость «на боку». С точки зрения эксплуатационных характеристик это не имеет особого значения, так как в любом случае устройство будет исправно выполнять свои функции.
Однако стоит учесть такой момент: если воздушный отсек располагается снизу, то подача теплоносителя осуществляется сверху, и пузырьки растворенного в нем воздуха будут подниматься в трубопровод и удаляться при помощи воздушного крана. В противном случае в «водяном» отсеке мембранного бака со временем сформируется воздушный пузырь.
В свою очередь, при расположении бака воздушной камерой вверх продлевается срок его службы. Со временем, от постоянного контакта с горячей водой, полимерная мембрана теряет герметичность, в ней появляются трещины. Если воздушная камера расположена внизу, то вода сразу начинает просачиваться в воздушный отсек, что быстро выведет расширительный бак из строя, при этом воздух будет проникать в теплоноситель. При расположении воздушной камеры сверху, диффузия воды через трещины происходит во много раз медленнее, и устройство способно проработать значительно дольше.
Полезные советы:
- Если рядом с расширительным бачком и вентилем, благодаря которому происходит подпитка отопительной системы из водопровода, смонтировать манометр, он позволит контролировать давление в системе, чтобы вовремя стравить излишки, если золотник предохранительного клапана залип и не срабатывает автоматически.
- Часто повторяющийся сброс клапаном давления свидетельствует о том, что емкость расширительного бачка выбрана неправильно. Вместо того чтобы менять его на более вместительный резервуар, достаточно параллельно подсоединить второй бак.
- Замена имеющегося расширительного бака на более объемный или подсоединение второго также потребуется, если воду в системе решено заменить антифризом. Это связано с тем, что незамерзающие теплоносители отличаются более высоким коэффициентом температурного расширения.
Если отсутствует манометр, следует контур расширительной ёмкости снабдить группой безопасности
Настройка
Перед подключением резервуара и заполнением его теплоносителем, требуется проверить уровень давления в воздушной камере емкости – оно должно соответствовать давлению в системе отопления. С этой целью следует снять или отвинтить пластиковую заглушку, которая закрывает золотник (аналогичный тем, что устанавливаются в автомобильные камеры). При помощи манометра необходимо измерить давление и подогнать его под показатели отопительной системы. Для этого подкачивается насосом воздух или наоборот, стравливается путем нажатия на шток золотника.
После окончания настройки следует открыть кран и заполнить теплоносителем всю систему. Затем запускается котельный агрегат.
Этап настройки не требуется, если заводское давление в воздушном отсеке расширительного бака соответствует необходимым параметрам. Производители некоторых марок оборудования указывают на упаковке уровень давления в резервуаре, что дает возможность подобрать при покупке вариант, который будет являться оптимальным.
Заключение
Правильно установить расширительный бак, подготовить настраиваемый мембранный резервуар к работе можно самостоятельно, без помощи специалиста. Полученный опыт в дальнейшем может пригодиться, если потребуется оперативно установить источник проблем, связанных со снижением или скачками давления в системе, из-за которых гаснет пламя горелки. В таких случаях рекомендуется в первую очередь тщательно осмотреть систему на наличие протечек теплоносителя и измерить давление в воздушной камере мембранного резервуара.
Видео по теме:
Расширительный бак для водоснабжения в различных системах схемы монтажа
Помимо работы в качестве оборудования для автономного водопровода, мембранный расширительный бак для водоснабжения нередко используют в других целях, устанавливая его в отопительные, водосборные и водоснабжающие системы различного инженерного исполнения. При этом основные критерии выбора – температурные характеристики внутренней оболочки, объем бака и способ его размещения на поверхности.
Рис. 11 Гидробак с бойлером косвенного нагрева – схема и пример размещения
Обвязка бойлера косвенного нагрева
Бойлер косвенного нагрева предназначен для создания запасов горячей воды в доме, конструктивно он выполнен в виде металлического утепленного резервуара для сбора воды, внутри которого находится отопительный трубопровод. Поступающая в бойлер холодная вода нагревается трубами, по которым циркулирует теплоноситель системы отопления – таким образом установка не потребляет электроэнергию, а потребитель всегда имеет запас горячей воды. Также петлевая схема подключения трубопровода бройлера с рециркуляцией не позволяет остывать воде в трубах.
Общеизвестно, что при нагреве вода расширяется и в закрытом бройлере из-за этого повышается давление. Для компенсации к нему подключают вертикально установленный расширительный бак для систем водоснабжения, оболочка которого принимает на себя возросшее давление воздуха.
Рис. 12 Вертикальные расширительные баки для накопления воды в системах обезжелезивания
Запас воды
Для обеспечения автономного водоснабжения вовсе не обязательно устанавливать погружные или поверхностные электронасосы в водные источники и производить непрерывный водозабор. Альтернативный метод – кратковременный сбор воды и хранение ее запасов в накопительной емкости. Для его реализации на чердаке дома устанавливают накопительный бак, наполняют его водой из любого источника с помощью электронасоса, предусматривая разрыв цепи электропитания поплавковым выключателем, установленным на стенке накопительной емкости.
Недостатком способа сбора жидкости в накопительную емкость является неудобство ее размещения на чердаке, а также низкий напор без мембраны при малой высоте расположения (1 бар на 10 метров вертикального водного столба), не всегда достаточный для комфортного водопотребления.
Альтернатива данному варианту – использование накопительного гидробака большой емкости. Его можно разместить в любом месте дома и даже в подвале, а элементом, управляющим электронасосом, служит реле давления. В этом случае подобранный гидробак обеспечит значительно больший напор воды во внутреннем водопроводе по сравнению с накопительной емкостью на чердаке
Его второе немаловажное преимущество – нахождение внизу, благодаря этому подключаемый трубопровод не будет портить дизайн и эстетичный вид дома в отличие от накопительного бака, к которому придется протягивать линию по верху
Рис. 13 Схема монтажа гидроаккумулятора в системе со скважинным насосом
Забор воды из скважины
Технология подключения гидроаккумулятора к магистрали автономного водоснабжения с подачей воды из скважины была рассмотрена выше, в этом случае гидроаккумулятор обычно используют в составе насосной станции или размещает его отдельно, рядом со скважинным насосом. Бак также может находиться в доме, намного реже его помещают на поверхности в отдельной пристройке.
Забор воды из емкости
Не всегда водозабор производят для бытовых нужд и питья, нередко вода нужна в хозяйстве для полива огородов, автомоек, наполнения бассейнов или рукотворных прудов. В этом случае ее чистота не играет большой роли, и она может быть взята из различного вида источников или емкостей – озер, прудов, крыниц, бочек для сбора дождевых осадков. Использование поверхностных насосов при этом требует постоянного надзора, поэтому рационально применять для водосбора автоматически отключаемые насосные станции, в состав которых обязательно входит горизонтальный гидробак. Прибор предотвратит нежелательные гидравлические удары и обеспечит работу отключающей автоматики от реле давления, если оно не подходит, его отсоединяют от питания, меняют на реле сухого хода или на входе напорной трубы ставят переходник с реле протока.
Рис. 14 Схемы насосных станций для дома
Зачем нужен расширительный бачок
Монтаж подобного устройства позволяет одновременно решить две несущие задачи технического характера, такие как:
- способствует меньшему количеству используемых циклов (выключение и включение) насоса, что позволяет увеличить срок его эксплуатации;
- позволяет защитить устройство от возможных гидравлических ударов, которые могут указать на завоздушенность устройства или наличие перепадов в электрической сети. Эти моменты могут сделать работу устройства нестабильной;
- способствует созданию резервного объема жидкости, который будет находиться под определенным давлением внутри системы, обеспечивая оптимальный уровень подачи воды в любой точке дома. В среднем объем бака составляет порядка 30 литров, что дает возможность обеспечить жидкостью одну точку на протяжении нескольких минут.
Вначале теория
Автономная система водоснабжения с гидроаккумулятором
Если в водонапорной башне давление воды создается за счет силы тяжести — и чем выше расположена емкость, тем оно больше, то в гидроаккумуляторе для этого используется внешнее давление на жидкость. Поэтому для этих устройств не важна высота, да и место тоже.
Классификация гидроаккумуляторов
Они делятся на две группы:
- Механические, в которых давление создается усилием сжатой пружины, упругой мембраны или грузом.
- Пневматические — в них на воду давит газ, который тоже находится под давлением. Для разделения воды и газа используются гибкие мембраны из резины или подобных материалов.
В небольших системах автономного водоснабжения используется именно последняя разновидность, так как она проще по конструкции и дешевле в обслуживании. В дальнейшем и пойдет разговор именно о них.
Гидроаккумуляторы это компактная замена водонапорных башен
Водоснабжение с гидроаккумулятором вполне может обеспечивать небольшой поселок, в котором проживают до 1-2 тысяч жителей. Автор этих строк, работая в коммунальной сфере, переделал более 10 сельских водопроводов подобным образом.
Причем, стоимость покупки и монтажа гидроаккумулятора на порядок меньше, чем замена полностью изношенной (в основном из-за коррозии) башни Рожновского на новую.
Устройство гидроаккумулятора
Гидроаккумулятор в разрезе
Как мы уже говорили, речь будет идти о пневматических гидроаккумуляторах (еще одно название — гидропневмоаккумулятор). Конструкция их крайне простая, фактически он состоит из нескольких деталей.
- Корпус, как правило, металлический. В него закачивается воздух (в промышленных аккумуляторах для специальных жидкостей это может быть и азот, но для сравнительно небольших объемов воды это просто воздух).
- В корпусе закреплена мембрана, она представляет собой резиновый мешок (грушу). Он соединен патрубком с водопроводом, и в него закачивается вода под давлением насоса из водопровода. Как известно, она, в отличие от воздуха, несжимаема, поэтому сжимается последний. При разборе воды, воздух, расширяясь, вытесняет ее.
- Для того чтобы закачивать воздух, в объем между корпусом и грушей устанавливается патрубок с золотником. В большинстве случаев он полностью аналогичен тем, которые применяются на автомобильных шинах.
- Дополнительно на гидроаккумулятор могут быть установлены манометры для контроля давления и датчики реле.
Для чего предназначены гидроаккумуляторы
Олин из вариантов установки гидроаккумуляторов в системах водоснабжения
- Систему автономного водоснабжения можно построить и без них. Для этого нужно: либо чтобы насос работал постоянно, либо он включался при разборе (падении давления в водопроводе). Но такой подход невыгоден, так как снижает его ресурс и увеличивает потребление электроэнергии. Поэтому ставят гидроакуумуляторы, которые позволяют насосам включаться только периодически.
- Эти агрегаты, регулируя давление в водопроводе, компенсируют гидроудары приводящие к разрушению труб и других деталей системы.
Гидроудар и его последствия
- Регулировка давления обеспечивает еще и стабильную работу смесителей. Если в системе напор резко скачет, то тяжело выставить нужную температуру на точках разбора.
- Для исключения «сухого хода» насоса. При запуске без воды в корпусе крыльчатка резко раскрутившись, так как нет сопротивления, может сорваться с вала. Для того чтобы вода не уходила, до насоса ставят обратный клапан, гидроаккумулятор же обеспечивает наличие жидкости после насоса.
Последствия «сухого хода» насоса
Для создания запаса воды в случае перебоев с электроэнергией. Однако нужно отметить, что в небольших автономных системах емкость гидроакуумуляторов редко превышает 10-20 литров (по этому параметру они уступают напорным емкостям). Так что принять душ или помыть посуду при отсутствии электроэнергии не получится. Но никто не мешает поставить аккумулятор большей емкости.
Гидроаккумуляторы большой емкости могут долго подавать воду при отключенном насосе
О работе гидроаккумулятора в системах водопровода можете также посмотреть видео в этой статье:
