Лидер на рынке приборов учета электроэнергии — однофазный счётчик Меркурий: подробный обзор моделей

Стоимость электросчетчиков, их замены и монтажа

Перед тем, как выбрать электросчетчик для квартиры, стоит узнать, какова стоимость его монтажа или замены. Это поможет спланировать общие затраты. Чтобы облегчить читателю решение по этому вопросу, приведем средние расценки по России, по состоянию на январь 2018 года.

Сколько стоит электросчетчик: сравнение по типам и маркам

Многое зависит от того, сколько стоит счетчик на электроэнергию. Сейчас мы с этим разберемся. Начнем с однофазных приборов учета электроэнергии.

Электросчетчики «Меркурий» пользуются наибольшей популярностью у потребителей

Но не стоит обходить стороной и трехфазные электросчетчики.

А вот счетчики электрической энергии «РиМ» встречаются редко

Электросчетчик, передающий показания.В публикации рассмотрим преимущества и недостатки, устройство и принцип работы такого оборудования, на что обратить внимание при выборе

Сколько стоит установка электросчетчика в квартире

Стоимость установки прибора учета электроэнергии зависит от количества фаз, региона и управляющей компании. В среднем цена вопроса составляет 300÷800 руб. за однофазный электросчетчик и 700÷1500 руб. за трехфазный.

Сколько стоит замена электросчетчика в квартире

Здесь цена складывается из стоимости установки и демонтажа. В среднем демонтаж счетчика электроэнергии обойдется в 200 руб. за однофазное устройство и 400 руб. за трехфазное. Стоимость установки или замены не зависит от цены счетчика или количества тарифов.

Несвоевременная замена прибора может чувствительно ударить по семейному бюджету

Многотарифный ЖКИ

Меркурий 231АТ-01 относится к классу многотарифных приборов с низкой погрешностью, которая составляет 1%. Модель имеет надежную защиту от метрологических искажений, универсальна в сфере предназначения. Аппарат выдерживает разброс температуры от -40 до 55 С. Тарификация предусматривает 12 сезонов и от 2 до 4 тарифов.

Плюсы:

  • автономное и АИИС в комплекте режимы функционирования;
  • 16 суточных зон;
  • накопленное число киловатт передается при помощи IrDА с периодом в 11 месяцев;
  • нагрузка регулируется через УЗО, диагностика автоматическая;
  • приятная стоимость, надежность, простота конструкции.

Минусы:

  • измерение активной энергии;
  • поверочный интервал – каждые 10 лет.

ТОП популярных моделей

Рассмотрим наиболее популярные модели приборов учета электроэнергии. Все они имеют необходимые сертификаты и лицензии.

Однофазные однотарифные

Нева 103 1SO. Напряжение 220-230 вольт, сила тока 5/60 ампер. Работает при температурах от -40 до +60 °С. Первый класс точности. Межпроверочный интервал 16 лет. Устанавливается такой прибор легко, так как монтаж осуществляется с помощью DIN-рейки. Модель имеет небольшие размеры, но при этом показания счетчика легко считываются – цифры хорошо видны. Срок службы такого аппарата до 30 лет.

Меркурий 201.8. Это электронный счетчик с жидкокристаллическим экраном. Имеет первый класс точности, напряжение 220-230 В., сила тока от 5 до 80 ампер. Диапазон допустимых температур от -45 до +75 °С. Работает при высокой влажности 90%. Есть подсветка экрана. Монтаж прибора производится на DIN-рейку. Межпроверочный интервал – 16 лет, а срок службы – 30 лет.

Однофазные многотарифные

Энергомера CE102M S7 145-JV. Аппарат имеет высокую устойчивость к механическим и электромагнитным воздействиям. Класс точности 1, напряжение 230-220 вольт, сила тока 5-60 ампер. Можно подключить до четырех тарифов. Показания видны даже при обесточивании. Между регулярными поверками 16 лет.

Меркурий 200.02. Класс точности 1,0, может вести учет четырех тарифов. Напряжение 220-230 В, сила тока 5-60 А. Работает при температурах от -40 до +55 °С. Можно регулировать нагрузку и контролировать потребляемое электричество. Производитель дает 3 года гарантии на эту модель, а срок службы оценивает в 30 лет. Проверки необходимо осуществлять раз в 16 лет.

Трехфазные счетчики

Энергомера СЕ300 R31 043-J. Класс точности 1. Можно подсоединять через трансформатор. Напряжение у этой модели 230-400 вольт, сила тока 5-60 ампер. Работает при температуре -40 – +60 °С. Может вести учет в двух направлениях, прост в эксплуатации. Межпроверочный интервал 16 лет.

Меркурий 231 АМ-01. Этот счетчик есть как и в однотарифном, так и в многотарифном варианте. Имеет первый класс погрешности, напряжение 230-400 вольт, сила тока 5-60 ампер. Межпроверочный интервал 10 лет. Гарантия от производителя 26 месяцев. Коридор температур для работы прибора: от -40 до +55 °С. Крепить такой аппарат нужно с помощью рейки.

Электрический счетчик следует выбирать исходя из места установки. Перед покупкой лучше все рассчитать, потому что правильно подобранный аппарат может помочь существенно сэкономить на электроэнергии. А неправильно подобранный, в свою очередь, может оказаться бессмысленной тратой денег.

Лучшие трехфазные счетчики электроэнергии

Меркурий 231 АМ-01

Однотарифный ОУ

Меркурий 231 АМ-01 – коммерческая модификация, которая позволяет вести учет динамической электроэнергии в одну сторону. Процесс выполняется механическим типом устройства в трех-или четырехзвеньевой сети переменного тока. Работает как самостоятельно, так и в системе АСКУЭ. Барабан счетчика вращается только в направлении увеличения. Светодиодная подсветка помогает считывать информацию об электроэнергии. Контроль за количеством потребляемой энергии ведется в однотарифном режиме. Монтируется на DIN-рейку.

Достоинства:

  • Изготовлен по ГОСТу;
  • Просто монтировать;
  • Удобен в использовании;
  • Ебольшие размеры;
  • Относительно малый вес;
  • Гарантированная точность и надежность;

Недостатки:

Относительно небольшой промежуток между поверками.

Средняя цена — 2300 рублей

Энергомера СЕ300 R31 043-J

Однотарифный ЖКИ

Энергомера СЕ300 R31 043-J – прибор с жидкокристаллическим экраном. Подключать его можно через трансформатор и на прямую. Счетчик оснащен светодиодом, очень чувствителен к перепадам напряжения, экономичен в собственном обслуживании. Устанавливается на DIN планку.

Достоинства:

  • Стоит защита от противозаконных действий;
  • Учет возможен в одном или двух направлениях;
  • Эксплуатируется в оптическом интерфейсе;
  • Удобен и прост в использовании;
  • Срок службы – 30 лет.

Недостатки:

Высокая цена.

Средняя цена — 3000 рублей.

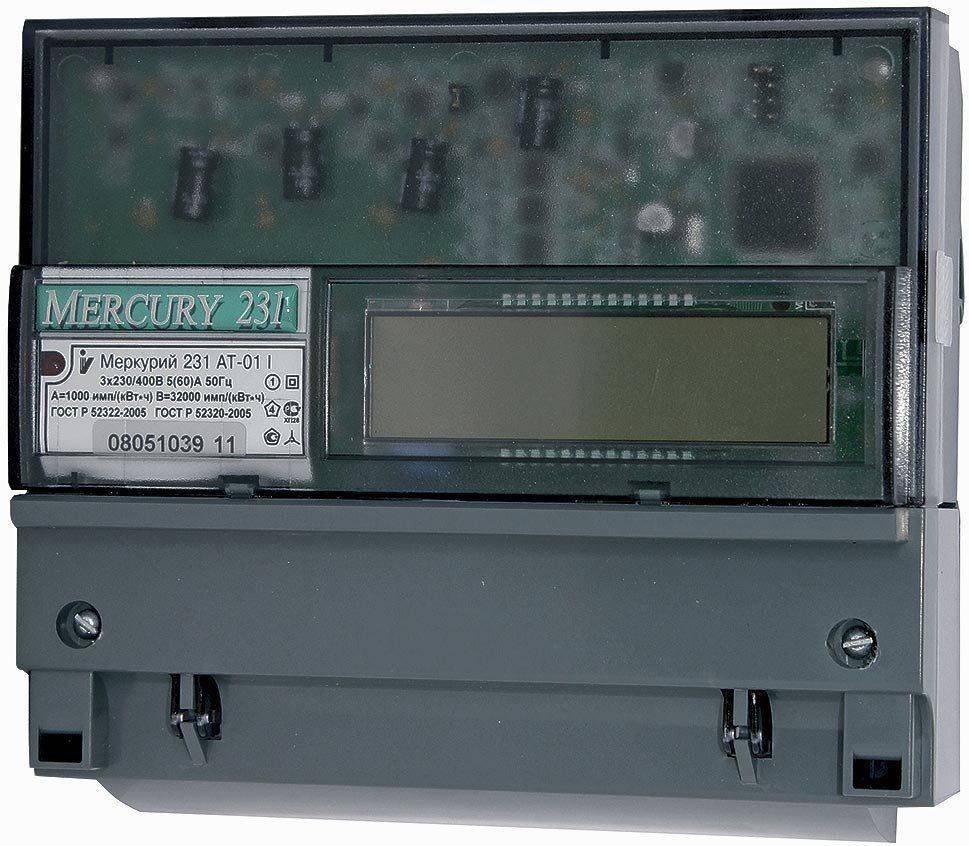

Меркурий 231 AT-01

Многотарифный ЖКИ

Меркурий 231 AT-01 – многопрофильный прибор, который используется для коммерческих целей. Он применяется для контроля потребляемой электроэнергии только в одном направлении.  Позволяет снимать данные с сети в 3 ил 4 провода.модель оснащена 2 способами защиты: двухступенчатая от доступа к получаемой информации и память от направленной подачи коэффициента метрологии. Позволяет работать в системе 2 или 4 тарифов и до 12 сезонов. Устанавливается на DIN-планку.

Достоинства:

  • Функционирует автономно и в системе с АИИС;
  • Информация накапливается за 11 месяцев, выводится и передается по связи IrDA;
  • Защита от манипулирования данными электроэнергии;
  • Регулируется УЗО;
  • Оснащен автоматической самодиагностикой;
  • Надежен в использовании;
  • Многофазный аппарат;
  • Приятный дизайн;
  • Разумная цена.

Недостатки:

Возможно измерять только активную электроэнергию.

Средняя цена — 2800 рублей.

Разновидности приборов учета

Меркурий 201

В продаже можно найти разные модификации прибора учета электроэнергии Меркурий. Все они могут использоваться для учета электроэнергии в доме. Бывают однотарифные, двухтарифные, трехтарифные изделия.

Меркурий 201

Это один из самых популярных видов приборов учета для применения в домах и на предприятиях. Бывают однофазные, двухфазные, однотарифные, многотарифные. Благодаря своей конструкции полностью защищены от взлома и попытки несанкционированного вмешательства в работу прибора. Они также разделяются на несколько типов и имеют свои отличительные особенности. К таким приборам относятся модели 201,2; 201,5; 201,22. Рассчитаны на номинальную силу тока в 5 А и рабочую до 60 А. Модели 201,4 и 201,6 имеют повышенную максимальную силу тока в 80 А. Применяются в местах с большим объемом электроэнергии. Электросчетчики серии 201 по-разному отображают энергию. В 201,4 и 201,22 поставлен цифровой индикатор, в 201,5 и 201,6 – механический.

Меркурий 230

Меркурий 230

Прибор учета подходит для применения в быту и в промышленных условиях. Часто ставится в коттеджах и частных домах с большим количеством электроники и бытовой техники.

В продаже имеется специальная модификация, разработанная для трансформаторов. Она может выполнять свои обязанности автономно и в совокупности с системой автоматизированного учета расходов энергии.

Работает электрический счетчик Меркурий 230 аналогично другим устройствам учета. Получает сигналы от сенсоров и переводит информацию в понятный для потребителя вид – энергия и мощность. Есть возможность считывания данных непосредственно с устройства или удаленно.

Основные элементы конструкции:

  • корпус;
  • заземляющее устройство;
  • контактная колодка;
  • крышка.

Меркурий 231

Меркурий 231

Трехфазный однотарифный счетчик Меркурий 231 используется для учета энергии в сетях с тремя фазами. Его можно подключать напрямую или через трансформатор.

Самой известной модификацией является 231 АМ-01. Устройство измеряет нагрузку цифровым способом. В комплекте идут крепления для din реек, антиреверсное устройство отсчета с магнитным экраном. Прибор имеет простое крепление и не вызывает сложностей в эксплуатации. Является компактным и легким.

Характеристики Меркурий 231:

  • Первый класс точности.
  • Номинальное напряжение 3*220/380 В.
  • Номинальная сила тока 5П.
  • Предельная сила тока 60 А.
  • Высокие показатели чувствительности.
  • Потребляемая параллельной цепью мощность не более 0,1 Вт, полной не выше 7,5 Вт, активной – не выше 1,5 Вт.
  • Рабочие температуры от -40°С до +55°С .

Можно устанавливать единый тариф.

Меркурий 234 ART

Меркурий 234 ART

Модель Меркурий 234 предназначена для одно- и двухнаправленного учета электроэнергии в трехфазных сетях. Подключение можно осуществлять через измерительный трансформатор и напрямую с возможностью тарифного учета по зонам суток. Информация может накапливаться в течение длительного времени, ее можно передавать через цифровые интерфейсы по проводным или беспроводным каналам.

Технические характеристики:

  • Интерфейс PLC-I.
  • Есть возможность подсоединения дополнительного питания напряжением 230 В.
  • Гальванически развязанный импульсный выход.
  • Автоматическая самодиагностика устройства с обнаружением ошибок. Устройство самостоятельно может остановить работу в случае обнаружения неполадок.
  • Наличие встроенного реле на 60А.
  • ЖКИ подсветка.
  • Измерение, учет, вывод на экран, хранение, передача информации. Способен выполнять все эти действия с активной и реактивной энергией, показаниями за сутки, неделю, месяц.
  • Тарифный учет по зонам.
  • Учет потерь в линиях электропередач.
  • Замер вспомогательных компонентов – мгновенные значения мощности, действующие значения фазных токов, частота сети.
  • Журнал событий.

Основное применение – в быту, на производстве.

Временные рамки учета по трехтарифному счетчику

Время тарифов в 2021 году устанавливают местные власти на уровне населенных пунктов. Однако деление на потребление света утром, днем, вечером и ночью для трехтарифных счетчиков одинаково для всех субъектов Федерации:

  1. Зона пикового потребления (первая ставка) – с 08.00 до 11.00 и с 20.00 до 22.00.
  2. Зона полупика (вторая ставка) – с 07.00 до 08.00, с 11.00 до 20.00 и с 22.00 до 23.00.
  3. Ночное время (третья ставка) – с 23.00 до 07.00.

Три тарифа на электроэнергию устанавливаются после монтажа трехзонного прибора снятия показаний.

Распределение времени при двухставочном тарифе выглядит следующим образом:

  • с 07.00 до 23.00 – дневная зона;
  • с 23.00 до 07.00 – ночная зона.

Временные отрезки для тарификации

Для 3х тарифных счетчиков электроэнергии тарифы определяются следующим образом.

При использовании трехтарифного учета ночное время начинается в 23 часа, а заканчивается в 7 утра. Остальная часть суток делится на четыре части: два периода с пиковым потреблением электричества и два с полупиковым.

Больше всего используется электричество в такое время: поздним утром, в дневные и вечерние часы. В это время применяется максимальный тариф. Это происходит с 10 до 17 и с 20 до 23 часов.


Снятие показаний

Время полупиковых нагрузок — это с 7 до 10 и с 17 до 20 часов. В это время оплата понижается по сравнению с максимальной, но остается выше, чем ночная.

Для определения того, насколько выгоден такой учет, необходимо учитывать особенности расходования энергии в доме. Об этом стоит подумать, если имеют место следующие обстоятельства:

  • Ведется преимущественно ночной образ жизни.
  • Человек приходит с работы не позже 17 часов и попадает в полупиковый период тарификации расхода электричества.
  • В доме привыкли рано вставать и благодаря этому использовать утреннее время для своих нужд.
  • Используются электрические устройства, которым для работы нужно много энергии (стиральная или моечная машина, электрическое отопление, теплый пол или другие).

Если же распорядок дня не позволяет воспользоваться возможностями многотарифных счетчиков или в доме не применяются мощные устройства, то переход к их использованию даст незначительную экономию.


Трехтарифный счетчик установлен вне дома

Отличия между двух- или трехтарифными приборами учета состоят в следующем:

  • Трехтарифный счётчик по электроэнергии запоминают прежние показатели, которые были переданы для учета.
  • Используются различное количество тарифов.

Для того, чтобы решить, какой счетчик выгоднее двухтарифный или трехтарифный, нужно провести расчеты в соответствии с особенностями расхода электричества для каждого возможного вида учета.

Четыре проверки Э.М. 201 на правильность показаний

После установки счетчика необходимо проверить правильность его подсоединения и работы, проведя серию испытательных мероприятий, направленных на фиксирование значимых показателей его функционирования.

Первая проверка — правильность подключения

На этом этапе производится сверка со схемой, на которую ориентировался пользователь при установке продукта. Приборы серии «Меркурий» способны корректно работать при перемене мест нуля и фазы, но правила электротехнической безопасности требуют строгого соблюдения последовательности установки, представленной в типовой схеме.

Вторая проверка — на самоход

Для проведения данного проверочного этапа потребуется предварительно создать ситуацию полного отсутствия расхода электроэнергии в квартире. Для этого необходимо вырубить все выключатели-автоматы, локализующиеся ниже электросчетчика и снабжающие осветительные приборы и розетки. Если отдельные выключатели в сети отсутствуют, из розеток выдергиваются шнуры всех бытовых электроприборов и удлинителей, а выключатели света ставятся в неактивный режим.

Спустя четверть часа после отключения всех приборов нужно оценить функционирование электросчетчика – если он работает валидно, ролик на счетном механизме должен остановиться, а лампочка на передней части устройства не должна мигать. Допустимый максимум – единичное мигание или оборот счетчика раз в 5-10 минут.

Третья проверка – погрешность измерений

Формула погрешности измерений

Здесь подсчитывается погрешность учета счетчиком электроэнергии. Потребуется приготовить мобильный телефон с секундомером и калькулятором (либо сами эти устройства по отдельности), электронный мультиметр и лампу накаливания в роли нагрузочного устройства. Применять бытовую технику не рекомендуется, так как практические значения при работе приборов могут отличаться от указанных в паспортах, создавая дополнительные погрешности, порой существенные.

Последовательность действий при проверке:

  • Измеряют мультиметром напряжение в розетке.
  • Ставят прибор в режим измерения силы тока, подсоединяют к лампе, замеряют значение показателя.
  • Продолжая держать лампу включенной в сеть, подсчитывают время, за которое ролик сделает 10 оборотов (при стабильном напряжении), и записать это время в секундах.
  • Записывают для расчетов постоянную прибора, указанную на передней части корпуса.
  • Находят фактическое потребление электричества: мощность возвести в квадрат и затем разделить на сопротивление.
  • Умножают цифру из предыдущего расчета на число секунд и делят на 3600 (число секунд в часе) – единица измерения получившейся величины будет Вт-час.
  • 1000 умножают на число оборотов (в указанном случае 10) и делят на постоянную счетчика.

Теперь считается собственно погрешность. Из цифры, полученной в предпоследнем пункте, вычитают найденную в последнем, делят это число на последнюю цифру и умножают на 100. Полученный результат выражают в процентах (например, -5%). Допустимым считается отклонение до 10% в одну или другую сторону.

Четвёртая проверка — на намагниченность

Эта проверка очень проста: к передней панели устройства подносят тонкую швейную иглу. Если она притягивается, это указывает на намагниченность. Если через несколько дней после демонтажа магнита она не рассосется сама, потребуется приобрести демагнитизирующий прибор.

  • https://profazu.ru/elektrooborudovanie/schetchiki/merkurij-201-shema-podklyucheniya.html
  • https://rusenergetics.ru/praktika/elektroschyotchik-merkurij-201
  • https://strojdvor.ru/elektrosnabzhenie/shema-podklucenia-scetcika-merkurij-201/

Трехфазный электронный счетчик Меркурий-230

Меркурий-230 ТУ АВЛГ 411152-021 предназначен для учета и измерения активной или активно-реактивной электроэнергии в трехфазных сетях переменного тока частотой 50Гц по 4-м тарифам в одном или двух направлениях. Наличие модификаций с профилем мощности. Единственный электросчетчик в России позволяющий предотвратить возможность хищения электроэнергии при нарушении фазировки подключения токовых цепей однонаправленных счетчиков. Класс точности 0.5(1.0), 1.0(2.0). CAN интерфейс.

Особенности электросчетчика Меркурий-230

-расширенный диапазон рабочих температур; -технологический запас по классу точности; -цифровой и импульсный выход позволяют использовать счетчики как автономно, так и в системе АСКУЭ; -малое собственное энергопотребление; -счетчики имеют последовательный интерфейс связи САN, обеспечивающий обмен информацией с IBM PC; -счетчик имеет 2 режима индикации (съема информации) ручной и автоматический; -единственный счетчик в России позволяющий предотвратить возможность хищения электроэнергии при нарушении фазировки подключения токовых цепей однонаправленных счетчиков.

Технические характеристики электросчетчика

Класс точности 0,5(1,0); 1,0(2,0)
Номинальное напряжение, В 3х57,7/100; 3х220/380
Номинальная (максимальная) сила тока, А 5(7,5), 5(50), 10(100)
Диапазон частот измерительной сети, Гц от 47,5 до 52,5
Чувствительность, Вт 0,36
Постоянная счётчиков, имп./(кВт.ч); имп./(квар.ч) — в режиме телеметрии — в режиме поверки 5000 16000
Максимальные параметры импульсного выхода: — напряжение, В — сила тока, мА 24 30
Полная мощность, потребляемая цепью напряжения не более, В*А 7,5
Активная мощность, потребляемая цепью напряжения не более, Вт 0,5
Полная мощность, потребляемая цепью тока не более, В*А 0,1
Тарификатор Внешний или встроенный
Цифровой интерфейс CAN +
Диапазон рабочих температур, ?С от -20 до +55*
Масса счётчика не более, кг 1,5
Габаритные размеры (длина, ширина, высота), мм 258х170х74

* — изменения постоянной обновления информации на ЖКИ от 1 до 255 сек позволяет сохранять работоспособность счетчика при температуре до – 40 ?С.

Модификации электросчетчика

Модиф. Класс точн. Номи- нальное. напря- жение, В Ном. (макс.) ток, (А) Тарифи- катор, интерфейс, отсчетное устройство Дополни- тельные функции
Измерение активной энергии в 1-м направлении
230А-00 0,5 3×57,7/100 5(7,5) Внешний, интерфейс CAN, ЖКИ Измерение пофазно: тока, напряжения, частоты, cos ?
230A-01 1 3×220/380 5(7,5); 5(50) Внешний, интерфейс CAN, ЖКИ Измерение пофазно: тока, напряжения, частоты, cos ?
230A-02 1 3×220/380 10 (100) Внешний, интерфейс CAN, ЖКИ Измерение пофазно: тока, напряжения, частоты, cos ?
Измерение активной и реактивной энергии в 1-м направлении
230AR-00 0,5 3×57,7/100 5(7,5) Внешний, интерфейс CAN, ЖКИ Измерение пофазно: тока, напряжения, частоты, cos ?
230AR-01 1 3×220/380 5(7,5); 5(50) Внешний, интерфейс CAN, ЖКИ Измерение пофазно: тока, напряжения, частоты, cos ?
230AR-02 1 3×220/380 10(100) Внешний, интерфейс CAN, ЖКИ Измерение пофазно: тока, напряжения, частоты, cos ?
230ART-00 0,5 3×57,7/100 5(7,5) Встроенный, интерфейс CAN, ЖКИ Измерение пофазно: тока, напряжения, частоты, cos ?
230ART-01 1 3×220/380 5(7,5); 5(50) Встроенный, интерфейс CAN, ЖКИ Измерение пофазно: тока, напряжения, частоты, cos ?
230ART-02 1 3×220/380 10(100) Встроенный, интерфейс CAN, ЖКИ Измерение пофазно: тока, напряжения, частоты, cos ?
230ART1-00 0,5 3×57,7/100 5 (7,5) Встроенный, интерфейс CAN, ЖКИ Измерение пофазно: тока, напряжения, частоты, cos ?. Профиль мощн.
230ART1-01 1 3×220/380 5(7,5); 5(50) Встроенный, интерфейс CAN, ЖКИ Измерение пофазно: тока, напряжения, частоты, cos ?. Профиль мощн.
230ART1-02 1 3×220/380 10(100) Встроенный, интерфейс CAN, ЖКИ Измерение пофазно: тока, напряжения, частоты, cos ?. Профиль мощн.
230ART1-03 1 3×220/380 5(7,5) Встроенный, интерфейс CAN, ЖКИ Измерение пофазно: тока, напряжения, частоты, cos ?. Профиль мощн.
Измерение активной и реактивной энергии в 2-х направлениях
230ART2-00 0,5 3×57,7/100 5(7,5) Встроенный, интерфейс CAN, ЖКИ Измерение пофазно: активно-реактивной энергии в 2-х направлениях, частоты, cos ?. Профиль мощн.
230ART2-03 0,5 3×220/380 5(7,5) Встроенный, интерфейс CAN, ЖКИ Измерение пофазно: активно-реактивной энергии в 2-х направлениях, частоты, cos ?. Профиль мощн.

Ресурсы, сроки службы электросчетчика

— минимальная наработка до отказа не менее 55000 ч. — межповерочный интервал 8 лет — средний срок службы не менее 30 лет — гарантийный срок эксплуатации 36 мес.

Габаритный чертеж электросчетчика Меркурий-230

Преимущества прибора

Производитель предлагает продукцию со следующими достоинствами:

  • защитой от постороннего воздействия;
  • привлекательным исполнением корпуса и экрана;
  • компактными габаритами;
  • удобной установкой – в комплекте дополнительно предлагается переходной кронштейн для удобства монтажа изделия на крепёжные болты от счётчиков устаревших марок;
  • возможностью дистанционной передачи сведений и подключения к сторонним устройствам (для отдельных исполнений);
  • наличием сигнализации, извещающей об интенсивности расхода электроэнергии;
  • доступной ценой;
  • соответствием установленным государственным стандартам по точности измерения;
  • функцией записи основных характеристик во встроенной памяти;
  • энергонезависимости по причине наличия автономного питания;
  • долговечности и продолжительного интервала между поверками.

Устройство и принцип работы

В корпусе электросчётчика, состоящего из основания, основной и клеммной крышек, располагаются следующие компоненты:

  • клеммная планка с шунтом;
  • электронный блок, включающий схему питания, съёмную батарейку, встроенную память, импульсный выход, управляющий элемент;
  • встроенный модем для дистанционной передачи данных (для исполнений с ЖКИ);
  • жидкокристаллический дисплей или механическое счётное устройство (в зависимости от модификации).

Конструкция счётчика – Меркурий 201, что бы окончательно разобрать счётчик нужно выкрутить винт показанный стрелкой

Проходящая через схему прибора электрическая энергия фиксируется электронной платой, после обработки сигнала выдающей данные на экран или отсчитывающей на механическом табло. Параллельно сведения фиксируются системой телеметрии, передаются на модем, подключённый к удалённому контролирующему устройству.

Схема подключения

Подключение счетчика марки Меркурий 201 производится без особенностей, аналогично другим приборам учета электрической энергии. К устройству прилагается подробная инструкция, которую необходимо изучить, вместе с паспортом и схемой подключения

Главное — правильное подключения фаз и внимание при соединении проводов (их маркировка выделена разным цветом)

Перед тем как подключить Меркурий 201, необходимо обесточить систему: выключить автомат, рубильник, питающую линию. Для безопасной укладки проводов на клеммной крышке предусмотрены специальные ячейки с перфорированными бороздками. В этих местах ячейки выламываются, и через отверстия заводится провод.

Для подключения провода есть 4 позиции:

  1. Питающей фазы от вводного автомата.
  2. Фазной нагрузки на питание помещения.
  3. Нулевого провода от вводного автомата.
  4. Нулевого провода нагрузки на питание помещения.

Провода подключаются только в такой последовательности. Следует помнить, что фазный провод — белый, а нулевой — синий.

Для удобства пользования схема подключения однофазного счетчика модели Меркурий 201 продублирована на внутренней стороне клеммной крышки. Если прибор подключен правильно, то на нем загорается световой индикатор красного цвета.

Перед закрытием крышки следует вновь проверить правильность подключения, обращая внимание на плотность соединений: при закручивании зажимов изоляция не должна попадать под контакт. Если такое произойдет, возможна ее постепенная плавка, когда счетчик будет находиться под нагрузкой

Крышку к корпусу следует прикручивать плотно, не оставляя зазоров.

Для надежной и безопасной эксплуатации счетчика Меркурий 201 подключение рекомендуется производить через автоматические выключатели с использованием УЗО — устройства защитного отключения. Его следует устанавливать тоже в щитке. Во избежание проблем с работой сечение проводов должно соответствовать номинальному току счетчика

Также нужно обращать внимание на соответствие по мощности и диаметру

Перед тем как установить счетчик, нужно проверить его соответствие требованиям нормативных документов. В паспорте должно быть указано:

  • класс точности;
  • даты изготовления и поверки;
  • номер занесения в Госреестр средств измерения.

Необходимо проверить наличие гарантийной пломбы и голограммы, подтверждающей подлинность прибора.

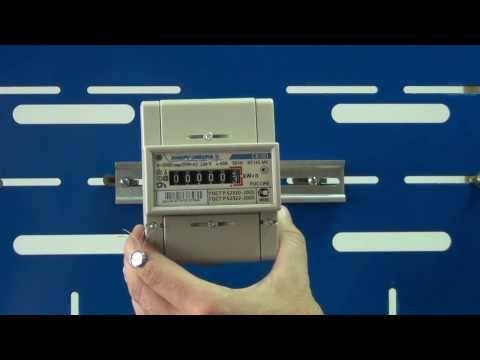

Смотрите это видео на YouTube

Если внимательно изучить схему, соблюдать последовательность действий, правила безопасности, то можно выполнить монтаж электросчетчика Меркурий 201 своими руками. Затем вызвать сотрудника энергокомпании для проверки правильности подключения и пломбировки прибора. Особенность этого процесса в том, что отверстия для пломбирования слишком маленькие и завести в них проволоку сложно. Леска для этого не подойдет, поэтому используются только пломбы для проволоки.

Следует обращать внимание на дату. На счетчиках модели Меркурий 201, как и на остальных контрольных приборах и устройствах, устанавливают пломбы с клеймом госповерителя не старше 2 лет

Недостатком конструкции устройства является сложность визуального контроля пломбы, т.к. она располагается под крышкой клеммной колодки. Также возникают трудности при использовании пломб в виде наклеек. Этому мешает неудачно расположенный винт крепления.

Устройство счетчика модели Меркурий 201 предусматривает несколько вариантов отражения показаний в зависимости от конструкции прибора. На жидкокристаллическом экране отображений больше и они информативнее. Помимо данных об использованной электроэнергии, высвечивается дата, показатели силы тока и напряжения, время наработки с момента ввода в эксплуатацию.

Перед тем как снять показания с Меркурий 201 с отсчетной системой барабанного типа, нужно помнить, что расчета с энергоснабжающей компанией берутся только целые данные. На устройстве имеется 6 барабанов, 5 из которых показывают целые значения (они черного цвета и находятся слева), а 1 — десятые доли (он черного цвета и расположен крайним справа). Это сделано для визуального удобства при снятии показаний.

Поверка прибора проводится на заводе-изготовителе сразу после сборки. Факт проведения отмечается в паспорте и на пломбе. Следующий срок поверки счетчика модели Меркурий 201 — через 16 лет.

Обзор трехфазного электросчетчика марки Меркурий 230

Обзор однофазного электрического счетчика Энергомера СЕ 101

Как правильно выбрать и какой лучше поставить электросчетчик в квартиру

Как поменять счетчик электроэнергии в квартире или частном доме?

Как выполняется пломбировка счетчиков электроэнергии — заявление, сколько стоит, штраф за снятие

Что делать если остановился или сломался электросчетчик в квартире?

Способы снятия данных с трехтарифного счетчика

Хотя процедура снятия показаний отличается от получения информации с однотарифного счетчика, снять показания с трехтарифного прибора несложно. Нужно лишь определить разницу по каждому из трех тарифов и умножить получившиеся данные на ставку.

Пошаговый процесс снятия показаний выглядит следующим образом:

  1. Нажать клавишу «Ввод» и получить доступ к снятию показаний.
  2. На экране с определенным, обычно 30-секундным, интервалом будут появляться данные дневного периода. Их нужно записать.
  3. Из новых показаний по дневному тарифу вычесть предыдущие показатели.
  4. Умножить результат на региональную ставку.
  5. Повторить процедуру для пикового и ночного периодов.
  6. Сложить три итоговых цифры.
  7. Если у потребителя есть льготы, вычесть их из общей суммы.

Полученный результат и будет суммой, которая подлежит уплате.

Доступ к сведениям за прошлый месяц можно получить, удерживая несколько секунд клавишу «Ввод», а затем перейдя в раздел «Показания на день оплаты».

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
