Терморегулятор для водяного теплого пола: функции и виды- Обзор +Видео

Разнообразие регуляторов водяной конструкции пола

Принципиальное отличие разных регулирующих устройств заключается в способе выставления необходимой температуры:

  1. Механические модификации. Эти приборы редко ломаются и доступны по стоимости. Такого типа регулятор водяного теплого пола имеет простую шкалу, делающую процесс настройки легким и понятным. Необходимую температуру выставляют при помощи вращающегося диска. Иногда на лицевой панели терморегуляторов для водяного пола с обогревом имеется рычаг, предназначенный для его включения/отключения. Других функций у таких устройств нет. В среднем цена на них составляет 15 евро.

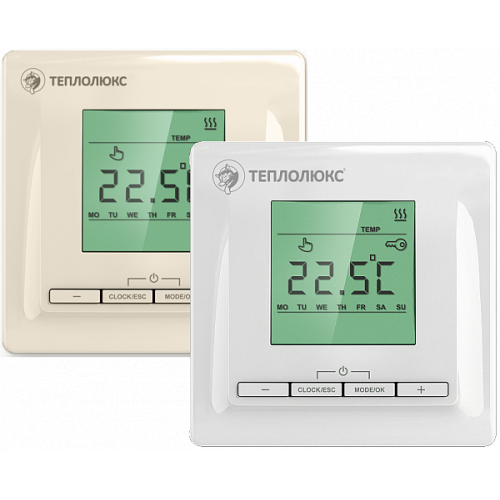

  2. Электронные приборы. Их функционал аналогичен механическому варианту, но реализован он иначе. Электронная модель предусматривает наличие цифрового экрана, на котором отображаются текущие или устанавливаемые параметры. Также на устройствах можно увидеть несколько кнопок. На них могут находиться стрелки со знаками «вверх» и «вниз», служащими для постепенного изменения температурного режима. Ориентировочная стоимость – 20 евро.
  3. Модели с программированием. Регулировка температуры теплого пола при помощи такого устройства позволяет, как поддерживать стабильный нагрев, так и менять его в автоматическом режиме в зависимости от времени. Продаются модели, имеющие возможность программировать температурный режим в течение суток и по дням недели. Данная функция позволяет экономить энергоресурсы, а значит, деньги и при этом жить в комфортных условиях. Например, температуру можно снизить, когда все члены семьи отсутствуют дома, а перед их возвращением – повысить. Некоторые модификации помимо стационарного блока, расположенного на стене, оснащены переносными пультами управления. Сейчас в продаже имеются модели, которыми корректируют работу посредством компьютера или планшета. Простейшая модификация, которая предусматривает возможность установки температуры пола по времени обойдется не менее, чем в 40 евро, а навороченной устройство может стоить более одной тысячи.
  4. Мультизональные модификации. Такие термостаты контролируют несколько контуров и поддерживают индивидуальные параметры в каждом из них.
  5. Сенсорные модели. Выполняемый данными приборами перечень функций тот же, что и у электронных моделей. Но они оборудованы сенсорными кнопками, а не тактильными. Стоимость более высокая.
  6. Радио термостаты и контроллеры. Подобные системы, поставляемые европейскими производителями, являются новинками на отечественном рынке. Например, системы фирмы Uponor состоят из сервомеханизмов, управляемых при помощи радиосигналов, радио термостата, который отслеживает показания датчиков и радио контроллера, принимающего данные от термостата и передающего их дальше на сервоприводы. В комплект также входит SMS-модуль, позволяющий управлять системой посредством мобильной связи и следить за ее состоянием.

Подключение воды к водяному теплому полу

Последующим шагом после подготовки пола, будет укладка теплоизоляционного материала.

Далее на гидроизоляцию укладывается теплоизоляционный материал, толщиною в зависимости от этажности. Для первого этажа дома, имеющего подвал, не меньше 25 сантиметров., для второго и выше этажей достаточно нескольких сантиметров. Теплоизоляционный материал можно приобрести в любом строительном магазине. В настоящее время производителями предлагается на выбор большой ассортимент теплоизоляционных материалов. Весь материал имеет примерно одинаковую теплопроводность. Самыми популярными являются: пенополистерол, стекловата, минеральная вата, пенобетон, техническая пробка и так далее. Но существует специальный материал для теплых водяных полов, с которым работать намного проще. Этот материал представляет собой плиты имеющие выступы для укладки в них трубопровода системы теплого водяного пола.

Укладка труб водяного теплого пола

  1. Параллельный – укладывается как «змейка». Трубы укладываются параллельно друг другу, с рекомендованным шагом укладки 30 сантиметров в середине и 15 сантиметров вдоль стен помещения. Начинается от наружных стен помещения, где вода подающаяся в пол имеет наибольшую температуру.
  2. Спиральный. Подающая и возвратная трубы укладываются рядом параллельно по спирали. Благодаря этому, температура подающей трубы компенсирует температуру выводящей трубы. Предназначен для больших помещений.

Так как установленная система теплых полов предполагает ее длительную эксплуатацию, то обращают внимание на качество используемых металлопластиковых труб и комплектующих. Методы крепления трубопровода:

Методы крепления трубопровода:

  1. Первым делом нужно положить на весь пол арматурную сетку. Трубы укладываются поверх арматурной сетки, и крепятся к ней с небольшим зазором с помощью проволоки. Зазор необходим для предотвращения деформации труб. Этот способ укладки труб наиболее прост и легкодоступен.

  1. На предварительно подготовленную поверхность пола, застеленную гидроизоляцией, укладывается теплоизоляция. На ней делается разметка для последующей укладки труб системы водяного отопления пола. Эти трубы должны крепиться соответствующими специальными клипсами и зажимами.

Трубы системы водяных  теплых полов укладываются равномерно с шагом укладки 30 сантиметров по всей площади помещения. У стен и под окном, где наблюдается повышенная теплоотдача, трубы укладываются с шагом 15 сантиметров. Минимальное расстояние укладки труб от стен 7 сантиметров.

Рекомендуемая длина трубы для укладки в одной комнате составляет 60 метров. Если общая площадь помещения предполагает укладку длины большего размера, то рекомендуется устанавливать в систему дополнительные коллекторы (если длина трубы свыше 60 метров – 2 коллектора, если длина трубы свыше 120 метров – 3 коллектора и так далее). Общая длина трубы делится по длине на количество установленных коллекторов, с отдельным соединением каждой трубы к своему коллектору

После этого очень важно установить терморегулятор для теплого пола

Механизм регулировки

Термостатический смесительный клапан

Применяют термостатический смесительный клапан и в схемах отопления радиаторного типа, но конвективная циркуляция воздуха (даже при сбалансированной вентиляции и тщательном утеплении) все равно оставляет нижние слои самой холодной частью комнаты.

Источником тепловой энергии может выступать как теплоцентраль, так и автономный котел. В любом случае котлы эффективно работают в стабильных режимах и не обеспечат плавной регулировки расхода теплоносителя в каждом отдельном помещении.

С этой целью в систему включают специальную арматуру с выбранными рабочими параметрами и конструкцией определенного типа. Установка смесительного клапана для теплого пола дает следующий стабилизирующий результат по нормализации температуры в доме:

Смесительные клапаны выполняют задачу объединения высокотемпературного контура нагрева с низкотемпературной разводкой тёплого пола, так как рекомендуемая температура в трубах под полом 40°C, а для воды на выходе из котла 70 — 90°C.

Принципы работы

Если теплоноситель слишком нагрет, в воду подмешивается холодная струя

Выполнение своей функции трехходовой клапан для теплого пола производит в таком порядке:

  • горячий теплоноситель от котла направляется в распределительный коллектор, из которого расходится по петлям системы теплого пола;
  • на пути движения установлен термосмесительный клапан, реагирующий на температуру нагрева воды;
  • при температуре потока, превышающей заданную величину на регуляторе, на последнем открывается проход для подмешивания охлажденной воды из обратного трубопровода;
  • в тройнике происходит перемешивание двух сходящихся потоков и выдача в систему теплоносителя желаемой температуры;
  • при достижении баланса изменение внутренних сечений клапана прекращается.

Корпус клапана изготовлен из латуни, представляет собой 3 канала, сходящиеся к механизму регулировки. Использование 3 разных способов перемешивания водяных потоков выделяет 3 разновидности конструкций трехходового клапана.

Трехходовой термостат

В термостате смешиваются горячий и холодный поток

Заданную температуру поддерживает трехходовой термостатический клапан, который автоматически выполняет смешение горячего потока жидкости от нагревателя и остывшей воды из обратного трубопровода. Необходимость количественного изменения потоков определяется настройками термостата.

Такое изделие можно применять в системах тёплого пола (особенно сложной конфигурации), на радиаторных разводках и во внутреннем контуре горячего водоснабжения.

Автоматическое изменение температуры исходящего теплоносителя защищает человека от повышенных температур при порыве трубы. Если по какой-то причине прекращается поступление холодной воды, клапан автоматически закроет проток горячему напору из котла. Термочувствительный узел реагирует на величину нагрева и, соответственно меняет сечение входных отверстий, достигая требуемого баланса.

Схема расположения термостатического клапана для теплого пола выглядит так:

Дроссель напора – это устройство, обеспечивающее напор жидкости вне зависимости от перепада давления на входе и выходе. В паре с термоголовкой для теплого пола он стабилизирует работу всех контуров системы при изменении входящих условий.

3-ходовой термостатический клапан

Работа этого вентиля не такая сложная, как термостата. Регулируется исключительно входящий горячий носитель. Подробнее о работе трехходовых клапанов смотрите в этом видео:

Для анализа изменений температурных показателей в комплект к нему входит термоголовка для теплого пола, выполняющая роль исполнительного органа по сигналу с выносного датчика.

Смесительный клапан

Ручной вентиль регулируется вручную

Еще проще устроен трёхходовой смесительный клапан, не оснащенный датчиками и автоматикой. Ручной вентиль нуждается в принудительной установке положения регулятора для получения заданной температуры на выходе.

Такой кран изготавливается 2 типов:

  • имеет Т-образный проход (симметричная схема);
  • внутренний L-образный проход, (асимметричная).

Различия в том, что при симметричной схеме 2 струи встречаются из противоположных плеч крана и уходят в боковое ответвление уже в смешанном состоянии.

Сервоприводы для систем теплого пола

Не существует способа, как отрегулировать теплые полы в автоматическом режиме без сервопривода (другое название сервомотор). Это электротермическое устройство, основное назначение которого заключается в открытии и закрытии подачи горячего теплоносителя.

Основной элемент сервопривода – эластичный сильфон, который имеет форму герметичного цилиндра. Он наполнен веществом, способным изменять объем в зависимости от температуры.

Вокруг сильфона имеется электрический нагревательный элемент, на который подается питание после поступления с термостата сигнала. Когда он включился в работу, вещество, находящееся в цилиндре, начинает нагреваться и расширяться. Сильфон, который увеличился в размерах, оказывает давление на шток, расположенный ниже, а тот перекрывает подачу теплоносителя. Поскольку в работе данных приборов используется только тепловая энергия и электричество, их принято называть термоэлектрическими.

Бывают сервоприводы нормально закрытыми и нормально открытыми. Их название говорит о положении клапана во время отсутствия электропитания. В первом случае клапан в обычном положении открыт, а после получения сигнала закрывается. Во втором случае все происходит наоборот, сначала он закрывается, а потом открывается.

Способы регулировать

В зависимости от того, какое оборудование применяется в системе обогрева, управлять температурой собранного тёплого пола возможно несколькими способами. В этой статье мы расскажем вам о четырех:

  • ручная регулировка;
  • групповое регулирование;
  • индивидуальная настройка;
  • комплексный режим управления.

Как правильно отрегулировать температуру?

Правильная настройка теплого водяного пола выполняется по таким показателям:

ПомещениеОптимальная t,°CДопустимая t,°C
Жилая комната20-2818-24
Кухня19-2118-26
Коридор18-2016-22
Ванная24-2618-26
Санузел19-2118-26

Важно
Параметры влажности воздуха в помещении: допустимая 60%, оптимальная 40-50%.

В процессе управления нужно настроить прибор, контролирующий расход воды, он увеличивает и сокращает её подачу в нужное время.

Ручное

При такой регулировке весь процесс проходит вручную, а выводы о температуре основываются на личных ощущениях. Естественно, при таких измерениях весьма допустимы неточные данные. Поэтому технология операции регулировки водяного пола должна проводиться по данному перечню:

  1. В эксплуатации водяного пола с подогревом с ламинатным или паркетным покрытием используются термоголовки, которые монтируются на оба трубопровода — подающий и обратный. В ручном режиме производят регулировку: подачу увеличивают или уменьшают.
  2. Настраивается температура пола только тогда, когда водой будет заполнена каждая петля, при наполнении нужно следить за отсутствием воздуха.
  3. В процессе наполнения водой трубопроводов в первую очередь вода должна быть во всей остальной системе отопления. Это производится открытием кранов, дающих доступ носителю тепла во всю систему, а также вентиля обратного коллектора. Только после этого можно открыть прямую и обратную трубы одной петли и полностью наполнить, проверяя и не допуская попадания воздуха (выпускать его в воздухоотвод).
  4. Следующий шаг — запустить насос для движения воды в трубопроводе. Определить нагревание рукой, при тёплых на ощупь трубах закрыть петлю.
  5. Точно также проделывается с каждой петлёй.
  6. При наполнении всех петель следует повернуть вентили на открытие. Подачу воды каждой петли можно установить, определив рукой температуру.
  7. Температура воды в трубах зависит от их длины, поэтому желательно монтировать их одинакового размера.

Внимание
При этом виде регулировки все её этапы нужно проводить с двухчасовым перерывом, чтобы понимать эффективность действий.

Групповое

Процесс группового регулирования удобен своей точностью показаний. Основан на выполненном в автоматическом режиме повышении или понижении температуры, а также увеличении или уменьшении подачи носителя тепла (воды). В этом простом виде регулировки используются схемы констант и климат.

Клапан с термоголовкой

В работе, выполняемой по схеме констант, используются клапаны с термоголовками.

В случае необходимости изменить температуру, системой расширяется или сужается капиллярная трубка, регулирующая отверстие клапана. Это продолжается до тех пор, пока настроится необходимый режим.

Регулировка происходит автоматически. В зависимости от того, сколько градусов по Цельсию имеет воздух в помещении, автоматика системы определяет ту температуру, которую нужно получить и командует на закрытие или открытие клапана.

Комплексный и индивидуальный режим управления

Корректировка температуры полов в индивидуальном режиме происходит с помощью датчиков, расположенных в каждой комнате. Индивидуальная регулировка отличается от групповой. В первом случае климат устанавливается отдельно для каждого помещения по желанию, а во втором работает общий температурный режим для всей системы.

Полезно
Есть способ, который соединяет индивидуальный и групповой режим регулировки тёплого водяного пола. Он так и называется — комплексный. В таком методе осуществляется коррекция температуры как во всём доме, так и отдельно в каждом помещении.

Как регулировать температуру водяного пола

Самый распространенный и удобный способ организации водяного подогрева пола — подсоединение отопительных контуров через коллектор. Он и используется чаще всего. На это устройство заводятся оба конца труб: один на подающую гребенку, второй — на обратную. На вход каждого контура поступает теплоноситель одинаковой температуры. Но длина контуров обычно разная, что приводит к нагреву до разных температур, да и температуры в каждом помещении нужны разные. Так в ванной комфортной считается +25 o C или даже выше, а в общих +20 o C или максимум +22 o C. Изменение температурных характеристик возможно только при помощи изменения количества поступающего в контур теплоносителя.

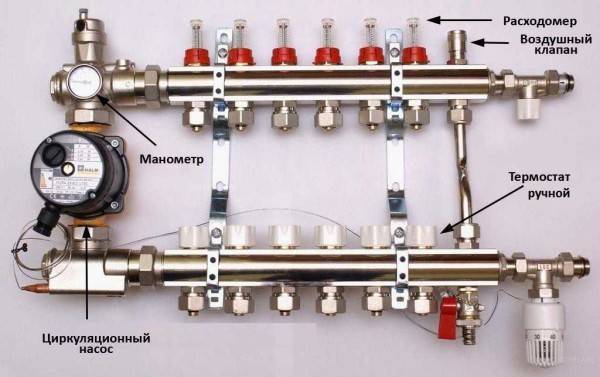

К подобному коллектору подключаются петли водяного теплого пола

В самом простом варианте в коллекторе на вход или выход устанавливают регулирующие вентили. Поворачивая их головки можно изменять количество поступающего в каждый контур теплоносителя. Ориентироваться при этом приходится только на ощущения, что не всегда удобно. Схема действий в этом случае простая, но многоступенчатая: подкрутили, подождали некоторое время (пока прогреется или остынет пол), оценили результат, снова подкрутили, и т.д. Так как температура на улице редко отличается стабильностью, крутить вентили приходится часто.

Для облегчения задачи на входе ставят расходомеры, при помощи которых легче выравнивать температуру. Но при этом краны приходится также крутить вручную и контролировать кондиции также самостоятельно.

Для механизации и автоматизации процесса используют специальные устройства: термостаты и сервоприводы. Термостаты — контролирующие и управляющие устройства, сервоприводы — исполнительные. Сервоприводы устанавливаются в каждый контур на гребенке подачи теплоносителя. Их функция — по команде уменьшать или увеличивать количество теплоносителя, поступающего в отопительный контур. Термостаты для водяного теплого пола стоят обычно в каждом помещении, где установлен такой тип отопления. Они связаны с соответствующими сервоприводами и подают им управляющие сигналы.

Одна из схем регулирования температуры водяного теплого пола

Регуляторы могут контролировать температуру пола, или температуру воздуха. Следить за температурой воздуха приходится в том случае, если подогрев пола — единственный вид отопления. Если он служит для повышения комфорта, то именно степень нагрева поверхности под ногами и нужно проверять. Есть модели, которые могут отслеживать сразу два показателя. В этом случае обычно основной критерий оценки — это состояние воздуха, а температура пола — вторичный.

Как работает регулятор теплого пола? На корпусе устройства задаете требуемую температуру (воздуха или пола в зависимости от модели). При отклонении на один градус в ту или другую сторону на сервомоторы подается команда, по которой поступление теплоносителя увеличивается или уменьшается. В результате через какое-то время температура возвращается к норме.

Принцип работы несложен, но эффективен: требуемые параметры поддерживаются стабильно, но нужно принимать во внимание инерционность системы. Если трубы уложены в стяжку, то должно пройти какое-то время, чтобы ситуация поменялась: требуется прогреть или остудить весь массив

В случае с настильными системами инерционность меньше, и изменения происходят быстрее.

Для регулировки температуры нужен коллектор, термостат и сервопривод

Схемы подключения терморегуляторов.

Однозначное представление о назначении терморегулятора дает схема его подключений.

Схемы подключения немного рассматривались в статьях «Какой Wi-Fi терморегулятор купить на AliExpress?» и «Обзор моделей терморегуляторов с WiFi и облачным сервисом».

Рассмотрим несколько терморегуляторов одной модели различного исполнения.

Схемы подключения терморегулятора MOES BHT-002.

AliExpress.com Product — Smart WiFi Thermostat Temperature Controller Water and Gas Boiler Works with Alexa Echo Google Home Tuya

В паспорте терморегулятора найдем схемы подключения.

Из схем подключения видно, что бывают несколько исполнений этой модели терморегулятора: GA, GB, GC.

GA — для водяных теплых полов.

GB — для водяных теплых полов.

GC — для котла.

Схемы подключения на примере терморегуляторов POER PTC10.

AliExpress.com Product — Wireless Boiler Room Controller 868MHz Heating Thermostat Weekly Programmable With Large LCD, App Remotely Control

Схемы подключения на примере терморегуляторов POER PTC20.

AliExpress.com Product — WiFi Smart Thermostat Temperature Controller for gas boiler electric underfloor heating humidity display works with Alexa

Несколько пополнений одной модели:

Дешевые терморегуляторы.

Это терморегуляторы без нормального корпуса, стоимостью до 200р.

W3001 Digital Control Temperature Microcomputer Thermostat Switch Thermometer New

Стоит иметь ввиду что они бывают двух видов: с выходными сухими контактами реле и с выходом 220В.

Вот схемы некоторых с виду похожих терморегуляторов.

Разница видна только при изучении схемы из документации.

Держа в руках сам терморегулятор сложно понять какого он исполнения.

Перед использованием необходимо убедиться что терморегулятор имеет именно то исполнение, которое предполагается.

Терморегуляторы с двумя управляющими выходами.

Выпускаются терморегуляторы с двумя выходами для управления двумя различными устройствами, которые могут управлять и котлом при помощи сухого контакта и актуатором при помощи слаботочного высоковольтного выхода.

Второй канал управления появляется в ущерб клеммам выносного датчика.

А выносной датчик и не нужен при управлении водяным теплым полом.

AliExpress.com Product — BEOK Programmable Gas Boiler Heating Temperature Regulator APP Controls WIFI Thermostat & Hand Control Thermostat with Kid LockHESSWAY 3A TUYA refrigerator temperature controller wifi thermostat for 2 in 1 Linkage Gas Boiler&Dry contact NC/NO

Необычные по схемам подключения терморегуляторы.

Модели с 4-7 канальным управлением.

Предназначены для управления централизованным кондиционированием. Для этого необходимо управлять вентилятором сплит системы и краном подачи охлаждающей жидкости.

AliExpress.com Product — 95~240VAC Two Pipe LCD Weekly Programmable Central Air Conditioning Room Fan Coil ThermostatAliExpress.com Product — HESSWAY 2P4P cool heat wifi touch screen room thermostat Google Home,Amazon Echo,Tmall Genie, IFTTT for fan valve control

Схемы соединения этих терморегуляторов тоже достойны пополнить коллекцию схем соединения. Можно выбрать модель с возможностью управления двумя или тремя устройствами.

Виды и краткие характеристики терморегуляторов

Промышленные компании освоили производство широкого спектра различных терморегуляторов, что позволяет управлять в атомном режиме всеми системами водяного обогрева пола.

  1. Механические терморегуляторы.

    Самые простые, дешевые и надежные устройства. Имеют защитный кожух из прочных пластиков. Температура регулируется поворотом термостатической головки, приборы не требуют больших затрат на обслуживание. Температура подбирается поворотом специального диска со шкалой градации.

    На некоторых моделях установлен кран полного включения/отключения работы системы. Недостаток – требуется постоянный контроль температуры, изменение показателей производится только в ручном режиме. Недобросовестные производители могут выпускать устройства, некорректно показывающие температуру. Практики советуют во всех случаях проверить их показания с установленным точным термометром. Если данные существенно отличаются, то регулировку нужно выполнять с учетом разбежностей.

  2. Дистанционными сенсорными. Настройка параметров выполняется с помощью сенсорной панели, могут управляться дистанционными пультами. Более современные модели, значительно облегчают контроль температуры. Имеют несколько параметров регулировки. Надежность и безопасность эксплуатации во многом зависят от производителя. Не стоит экономить, реальные потери могут намного превышать разницу в цене.

  3. Обыкновенные электронные. Функциональные возможности почти не отличаются от сенсорных. На корпусе есть небольшой экран и набор кнопок для создания программы функционирования теплого пола.

  4. Электронные программируемые. Одни из самых сложных, позволяют создавать программу работы отопительной системы на неделю и по времени суток.

    Это позволяет поддерживать комфортную температуру в помещениях только во время присутствия людей, в остальной период отопление переводится в режим дежурного пользования. За счет таких возможностей существенно уменьшаются финансовые потери на содержание помещений в отопительный период. Устройства при желании можно подключать к системе «умный дом», экономия тепла достигает 30%. Кроме того, пользователи могут увеличивать температуру в комнатах ко времени своего прихода, пребывание в помещениях становится более комфортным.

    Программируемые терморегуляторы могут одновременно контролировать несколько отдельных систем водяного обогрева пола. Недостатки: высокая стоимость и сложность регулировок, работы по монтажу, регулировке и пуску должен выполнять только специально обученный мастер. Перед началом эксплуатации необходимо внимательно изучить прилагаемую инструкцию, грубые нарушения правил пользования могут вывести дорогостоящую аппаратуру из строя.

  5. Радиоуправляемые. Используются редко из-за неоправданно высокой стоимости. По своим техническим возможностям ничем не отличаются от вышеописанных, а цена может возрастать в разы. Отличие – управление сервомеханизмами выполняется не через кабели низкого напряжения, а при помощи радиосигналов. Радиотермостат принимает показатели датчиков и передает их на радиоконтроллер. Последний после обработки данных направляет радиосигналы на механизмы привода подачи теплой воды. Каждый аппарат имеет собственный приемник и передатчик, что значительно увеличивает цену. Кроме того, это усложняет проведения ремонтных работ, большинство деталей приходится полностью заменять новыми. Монтировать такие терморегуляторы целесообразно в элитных помещениях, в которых наличие внешних токопроводящих кабелей не приветствуется владельцами.

Каким образом подключают сервоприводы

На практике используют разные схемы подключения сервомоторов, что зависит от типа монтируемого термостата. Когда этот прибор управляет только одним отопительным контуром, его соединяют проводами напрямую с конкретным сервоприводом. Если задействуют термостат мультизональный, тогда провода подсоединяют к конкретным клеммам.

Когда все отопительные контуры находятся в закрытом положении, поступает команда отключить циркуляционный насос. Данный способ удобен, если предусмотрена установка автоматического отопительного котла.

Что касается систем с твердотопливными котлами обычной конструкции, то в них не допускается отключение насосов, иначе отопительная конструкция взорвется. В таком случае монтируют байпас и перепускной клапан, который настраивают на показатель давления немного меньший, чем максимальное давление циркуляционного насоса.

После достижения нужного значения в системе (если открытыми остается незначительное число отопительных контуров) перепускной клапан начинает частично заворачивать в обратную трубу теплоноситель и подавать его назад на котел.

Вышеописанная схема будет функционировать с любыми моделями нагревательных котлов. Для твердотопливных агрегатов – это единственный, причем недорогой, способ, позволяющий не перегреть систему.

Когда требуется регулировка теплого пола с расходомерами, необходимо, чтобы подающий коллектор имел воздухоотводчик автоматического типа и был подсоединен к обратному аналогу байпасом с перепускным клапаном (прочитайте: «Как выбрать и установить расходомер для теплого пола»).

Подводя итоги, следует отметить, что наиболее простым вариантом как настроить теплый пол и отрегулировать температуру теплоносителя можно назвать установку ручных кранов. Более комфортными в пользовании являются автоматические регулирующие устройства — термостаты с датчиками и сервоприводами. Также следует задействовать перепускной клапан и коммутационный узел.

Разновидности

Выпускаемых моделей нового электро-водяного теплого пола немного. На современном рынке представлены всего два вида такого оборудования – XL Pipe и UNIMAT AQUA. Системы отличаются по конструктивным характеристикам, но имеют практически одинаковый принцип работы.

Теплые электро-водяные полы XL Pipe

Система от корейской фирмы Daewoo Enertec имеет новую структуру элемента нагрева. Конструкция устройства представляет собой трубу из полиэтилена со стенками толщиной 20 миллиметров в полость, которой проведен специальный электрический кабель.

Нагревательный проводник состоит из сплетенных хромовых и никелевых нитей, облаченных в защитную оболочку из тефлона. Трубы, в которые он помещен, заполнены теплоносителем жидкого типа.

Рабочий процесс такого жидкостного оборудование происходит по такому принципу:

  • при подключении устройства к электрической сети, ток проходит по кабелю, обеспечивая нагрев теплоносителя;
  • благодаря большой мощности провода и небольшого количества жидкости в трубе обеспечивается быстрый прогрев системы;
  • нагретый теплоноситель увеличивается в объеме, способствуя повешению давления в трубе.

За счет такого процесса система быстро набирает необходимую рабочую температуру.

Электро-водяной теплый пол XL Pipe

Производитель выпускает несколько моделей теплого пола XL Pipe. Они отличаются по мощности и длине контура. Самая максимальная длина трубы составляет 84 метра. Такое оборудование рассчитано на мощность до 3360 ватт.

При правильной установке и эксплуатации устройство обогрева половых покрытий XL Pipe может прослужить более 40 лет. Система не требует монтажа дополнительных отопительных приборов. Основным ее достоинством считается безопасность использования и возможность установки предметов мебели в местах укладки контура.

Капиллярный электрический пол

Представителем такой отопительной системы является производитель Caleo. Корейская фирма выпускает оборудование для обогрева пола Unimat Aqua капиллярного типа. Замкнутая система состоит устройство из многочисленных трубок с небольшим диаметром, которые подсоединяются электрическому прибору с рабочей мощностью 2400 ватт.

Принцип работы капиллярного пола аналогичен электро-водяному оборудованию XL Pipe:

  • электрический прибор подключается к сети, способствуя нагреву теплоносителя в трубках;
  • при этом в замкнутом контуре создается давление и происходит интенсивный нагрев.

Применяется теплый пол Unimat Aqua для обогрева помещений с небольшой площадью, так как одна отопительная система рассчитана на комнату объемом 20 метров квадратных. Срок службы такого оборудования небольшой – до 5 лет.

Основным достоинством капиллярного обогрева пола считается блок с многофункциональным способом управления. С его помощью можно поддерживать контроль температурного режима системы, а также устанавливать режим автоматического включения и выключения функции нагрева. Таймер рассчитан на двенадцать часов.

Максимальная длина капиллярных трубок составляет 140 метров. Наибольший прогрев теплоносителя – 70 градусов, что соответствует температуре воздуха в пределах 30 – 40 градусов. К недостаткам системы относят неравномерность прогрева полового покрытия. Такая погрешность связана с тем, что горячая жидкость, которую нагревает блок, в процессе прохождения по трубкам успевает немного остыть.
