Открытая система отопления с циркуляционным насосом для частного дома: принцип работы, схема и устройство

Четвертый шаг – заполнение теплых полов

Теплые полы имеет свои особенности. Они заполняются не все сразу, а по одному контуру. Если заполнять все сразу (а они имеют разную длину), то в длинных контурах обязательно останется воздух, который удалить оттуда практически невозможно. Поэтому поступаем следующим образом.

Коллектор полностью собирается. Перекрываются на обратке все контура, кроме одного. Включается насос, и через подачу этот контур заполняется система отопления до тех пор, пока из дренажного отверстия не польется чистый теплоноситель без признака воздуха. После того, как это случилось, контур закрывается. Таким же образом заполняются все остальные.

После этого закрывается дренажное отверстие, открываются все контура и проверяется работа теплого пола

Важно обратить внимание на то, что систему радиаторной сети можно заливать теплоносителем против его движения. С теплыми полами так делать нельзя, заливать нужно только со стороны прямой, потому что в ином случае теплоноситель не будет двигаться через ротаметры

Как залить воду в закрытую систему отопления с водопроводом и без него

АркадийКак залить воду в систему отопления закрытого типа?

Ни одна система отопления не будет функционировать без теплоносителя. ведь он непосредственно обеспечивает передачу энергии радиаторам и последующий нагрев воздуха в помещении. Так что после монтажных и ремонтных работ у вас неизбежно возникнет необходимость залить новую воду в оборудование. Многим эта процедура кажется непосильной. Особенно, если нужно заполнить систему закрытого типа. Действительно, задача хлопотная, но при этом абсолютно реализуемая, если делать все по правилам – о них и пойдет речь далее.

Подготовительные операции

До того как начать заливать теплоноситель в закрытую систему отопления, подготовьте ее к работе. В частности, следует выполнить такие процедуры:

• Гидравлический тест – перед заполнением системы ее нужно опрессовать. Делается это с помощью специального прибора, который нагнетает давление и наполняет сжатым воздухом все трубы и батареи. Опрессовка выполняется под давлением на 25% больше базового давления для конкретной отопительной системы.
• Проверка неполадок – после завершения опрессовки следует проверить все стыки отопительного оборудования на предмет разгерметизации и протечек. Если имеются какие-либо неполадки, их нужно устранить.
• Перекрытие арматуры – чтобы избежать незапланированного расхода воды при заливке, перекройте запорную арматуру, которая выводит жидкость из системы.

Когда подготовительные работы завершены, можно приступать к заливке воды. Ее можно запускать из централизованного водопровода или, за неимением последнего, из другого источника воды – рассмотрим оба варианта.

Ручной насос для опрессовки системы отопления

Заливка воды из водопровода

Если ваш дом подключен к водопроводной сети, проблем с заполнением отопительной системы не возникнет. Для начала нужно определить, какая арматура находится ближе всех к нагревательному котлу – именно через нее должен осуществляться ввод теплоносителя.

Далее нагревательный котел нужно соединить с централизованным водопроводом и установить между ними специальный отсекающий вентиль. Заполнение производится именно благодаря этому вентилю: при его открытии из водопровода в котел начинает поступать вода, которая далее заливается в трубопровод.

Важно! Вода должна поступать в отопительную систему с минимальной скоростью – это позволит воздуху, который остался в трубопроводе, без последствий удалиться через специальные краны Маевского на батареях. Если в доме более одного этажа, систему можно заполнять не за раз, а по частям: начиная с нижних радиаторов и заканчивая верхними отопительными точками. Если в доме более одного этажа, систему можно заполнять не за раз, а по частям: начиная с нижних радиаторов и заканчивая верхними отопительными точками

Если в доме более одного этажа, систему можно заполнять не за раз, а по частям: начиная с нижних радиаторов и заканчивая верхними отопительными точками.

Заливка воды без водопровода

Если источником теплоносителя выступает не централизованный водопровод, а скважина, колодец или водоем, для заполнения закрытой отопительной системы потребуется вспомогательное оборудование. Это может быть мощный насос или расширительный бак.

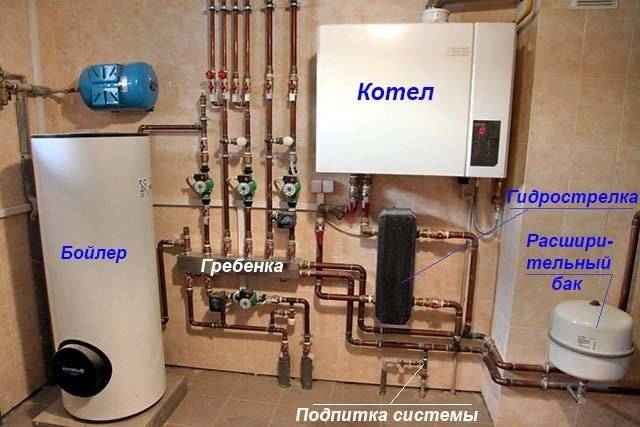

Схема устройства системы отопления

В первом случае понадобится ручная или электрическая насосная установка. С ее помощью заливка выполняется по такой схеме:

1. Присоедините насосный шланг к сливному патрубку.
2. Откройте специальный вентиль на патрубке.
3. Откройте краны Маевского.
4. Запустите насос и начинайте запускать воду в систему.

Во втором случае используйте мембранный бак с перегородкой на две части и обычный велосипедный насос:

1. Присоедините бак к трубопроводу отопительной системы и наполните его водой.
2. Отверните ниппель в верхней части расширительного бака и стравите из емкости воздух.
3. Подключите велосипедный насос к ниппелю и начинайте накачивать воздух в бак, создавая давление для подачи воды в систему.

Совет. Накачивайте бак до тех пор, пока давление насоса не достигнет показателя 1,5 атм.

Теперь вы знаете, что залить воду в отопительную систему закрытого типа можно как из водопровода, так и без него. Главное в обоих случаях – тщательно подготовиться к процедуре и соблюсти все технические тонкости выполнения работ. Так что, если следовать правилам, заливка системы не будет для вас неподъемной задачей.

Как правильно заполнить отопительную систему открытого типа

Перед тем, как добавить воду в систему отопления, стоит определиться, по какой схеме она функционирует.

Существует две разновидности сборки отопительного контура в частном доме:

• Открытая система – давление в ней равно высоте водяного столбика от нижней до верхней точки контура. Посредством открытого расширительного бака система сообщается с атмосферой.
• Закрытый тип отопления функционирует при избыточном давлении в 1,5-2,5 атмосфер. В нем присутствует мембранный бачок, который компенсирует термическое расширение теплоносителя при повышении его температуры.

В открытой системе отопления все трубы контура уложены так, чтобы создать небольшой уклон от расширительного бака до верхней точки контура.

В данном случае не придется ломать себе голову, как правильно залить воду в систему отопления. Ее подают прямо через расширительный бачок, установленный под потолком или на чердаке. Можно заливать какой-либо емкостью, либо подключить кран к центральному водоснабжению.

Таким образом, в случае с открытым типом системы отопления – как правильно запитать ее, проблем возникнуть не должно. После растопки печи или котла вода начнет циркулировать естественным способом, либо принудительно после включения циркуляционного насоса, если он предусмотрен схемой.

Четвертый этап: подключение агрегата к газопроводу

Подключение к газопроводу — чрезвычайно ответственное дело. Малейшая ошибка может обойтись очень дорого. Если не качественно выполнить монтажные работы, то могут возникнуть серьёзные аварийные ситуации, которые приведут к отравлению газом или взрыву. Мелочей при подключении котла к газопроводу быть не должно.

Первый шаг — это соединение патрубка от котла к ответвлению газовой трубы. На газовой трубе при этом обязательно должен быть отсекающий кран. На него так же устанавливают специальный фильтр для отопления.

Соединяя газопровод с котлом, нужно внимательно проследить за тем, чтобы все стыки были герметичными. Здесь для герметизации нельзя применять ФУМ ленту или уплотнительную нить, которые не обеспечивают качественной изоляции. Рекомендовано применение пакли и краски.

Резиновые шланги для подключения газовых котлов к газопроводу запрещены. Резина может утратить эксплуатационные свойства (потрескаться), это неминуемо приведёт к опасной утечке газа. К патрубку агрегата шланги прикрепляют с использованием накидных гаек и уплотнительных паронитовых прокладок. Уплотнители здесь обязательны, ведь именно они позволят добиться достаточной герметизации соединения.

Что касается подключения котла Бакси к системе отопления, то тут без помощи специалистов не обойтись. В данном случае самостоятельно можно выполнить только начальные этапы по его монтажу. Котёл будет работать долго и эффективно, когда его подключение будет выполнено профессионально.

Виды теплоносителя для залива в отопительную схему

Для систем отопления используют несколько типов теплоносителей.

Вода

Дешёвый универсальный теплоноситель:

• если заливать дистиллированную воду, то накипи и осадка не будет;
• не меняет свойств при соприкосновении с внутренними поверхностями;
• безопасна для людей;
• может крутиться в системе почти бесконечно.

Недостатки:

• При замерзании расширяется и разрушает трубы, поэтому в холодном климате придётся покупать антифриз.
• Металлические трубы начинают ржаветь.
• При использовании водопроводной воды кристаллизуется большое количество солей, поэтому придётся покупать дистиллированную воду. Если заливается водопроводная — рекомендуется регулярная очистка основных узлов и по возможности труб от солевых отложений. Процесс трудоёмкий, требует специальных реагентов.

Антифриз

Представляет собой водяные растворы этиленгликоля или пропиленгликоля с добавками.

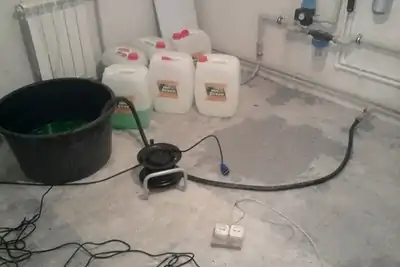

Фото 1. Антифриз для систем отопления от производителя Termagent. Выдерживает температуру до минус 30.

• Допускается к использованию в отопительных системах только антифриз с составом, разработанным для этого. Нигде более эта жидкость использоваться не может.
• Замерзает при температуре от —30° до 60°С.
• Антифриз с этиленгликолем токсичен.
• Безопасный для человека теплоноситель с пропиленгликолем стоит дорого и требует замены каждые 5 лет.
• Новый состав, который предлагается на рынке, содержит ацетат и формиат калия. Подходит для местности с умеренным климатом — замерзает при температуре ниже —5°С. По стоимости является более доступным вариантом.

Правильный выбор теплоносителя требует внимательного отношения и учёта определённых факторов:

• Иногда в инструкции по эксплуатации котла указаны допустимые виды жидкости и иные использовать нельзя. Некоторые зарубежные производители вообще исключают применение антифриза — гарантийные обязательства аннулируются.
• Материал, из которого выполнены основные узлы и трубы — система должна быть выполнена из химически устойчивых труб и узлов. Антифриз несовместим с оцинкованным железом, потому что меняет свойства при контакте.

• Определённые виды составов плохо нагреваются и отдают тепло, если их используют, система проектируется с учётом этого.
• Теплоноситель не должен содержать токсичные и ядовитые вещества.
• Наиболее эффективная жидкость для системы имеет низкую вязкость.
• Некоторые виды теплоносителя предназначены исключительно для промышленного использования.
• Стоимость теплоносителя и допустимый срок его эксплуатации.

Подготовительные работы перед закачкой тепловой жидкости

Перед заполнением отопительной системы необходимо выполнить подготовительные работы.

Опрессовка

Опрессовка — серьезная часть пусконаладочных работ, которые проводятся перед первым запуском системы, а также перед каждым отопительным сезоном. Так называется гидродинамическая проверка системы в условиях, по сложности превосходящих последующую реальную нагрузку. Это проверка на прочность трубопровода, всех соединений и узлов, а также точек ввода и вывода в здание, системы теплых полов, оборудование и работоспособность котельных.

Принципы проведения регламентируются СНиП:

В здании температура должна быть выше 0°С.
Подбор опрессовочного давления не должен превышать предельные величины, указанные производителем

Величина давления опрессовки должна превышать рабочее на 50%.
В частных жилищах давление опрессовки находится в среднем в диапазоне 2—6 атм.
Системы в старых домах проверяются с заниженными величинами, чугунные радиаторы также устанавливают предел максимальному значению — не более 6 атм.
При подборе оптимального значения опрессовочного давления важно пользоваться технической документацией на трубы и оборудование, исходить следует из допустимого максимума для самого слабого звена в системе. Проводится проверка водой, даже если в систему будет заливаться антифриз, опрессовка с рабочим раствором делается во вторую очередь

Контроль параметров

Грамотную опрессовку проводит только специалист, имеющий соответствующие знания и опыт. Проверка и контроль параметров требует спецоборудования.

Рекомендуемые параметры:

• выше рабочих в полтора раза, не ниже 0,6 МПа.
• не новые сети проверяются при давлении в 1,25 выше рабочих, не ниже 0,2 МПа.
• в частных домах до трёх этажей отопление работает под давлением не более 2 атм.
• в многоквартирных пятиэтажных домах 2—6 атм
• в зданиях с этажностью больше 8 — 7—10 атм.

В эти значения вносятся поправки на месте, исходя из состояния составляющих системы.

В частных домах нередко арматура, радиаторы и прочее пребывает в лучшем состоянии, чем в многоквартирных.

Согласно правилам, в многоквартирных домах подобные работы могут проводиться раз в 5—7 лет.

Открытая система отопления

Есть два вида систем отопления – открытая и закрытая. Они работают по разному принципу, вода заливается в них своим способом. При открытом отоплении вода в контуре циркулирует не под давлением, а естественным образом. В верхней точке располагается расширительный бак, в котором носитель тепла соприкасается с воздухом. В него же попадают излишки жидкости, которая расширяется при нагревании, а также спускается воздух из системы. Вода заливается именно в этот бак.

Алгоритм заливки воды в открытую систему отопления:

1. Снятие с бачка крышки.
2. Заливка воды в бак. Это можно сделать шлангом или ведром. Уровень теплоносителя можно определить по специальному индикатору на корпусе прибора.
3. Излишки жидкости отводятся через сливную трубу, которая проводится к канализации.

Теплоноситель следует заливать постепенно небольшими порциями, чтобы выходили пузыри воздуха. Когда остатки жидкости перестанут сливаться в трубу, система заполнена. Остается лишь спустить остатки воздуха из радиатора путем открытия кранов Маевского. Предварительно под них устанавливается емкость. Когда в нее потечет вода, кран нужно закрыть. После спуска необходимый объем нужно залить в бак.

После окончания работ можно включать котел для отопления дома зимой.

Элементы системы с принудительной циркуляцией

Принудительная циркуляция — процесс, требующий установки не только насоса, но и других обязательных элементов.

К ним относятся:

расширительный бак для компенсации объема теплоносителя при изменении температуры;
группа безопасности, включающая манометр, термометр, предохранительный клапан;
радиаторы, подключенные по одной из схем разводок;
краны Маевского или сепаратор воздуха;
обратный клапан;
краны заполнения и слива системы;
фильтр грубой очистки.

Кроме того, при использовании в качестве нагревателя твердотопливного котла. без функции автоматической загрузки топлива, рекомендуется включить в систему теплоаккумулятор — накопительный бак нужного объема. Это позволит выровнять температуру теплоносителя и избежать ее суточных колебаний.

Основные типы теплоносителей

Система отопления.

Принцип работы системы отопления заключается в том, что теплоноситель перемещается от источника тепла к конечной точке по трубам, обогревая их. От типа и устройства отопительного оборудования зависит вид применяемого теплоносителя, в качестве которого могут выступать жидкости и газы.

Наибольшую популярность получили жидкостные теплоносители:

1. Вода – самый доступный и дешевый ресурс. По статистике около 70% отопительных систем используют воду, которая имеет высокий показатель плотности и теплоемкости. Кроме того, данный вид теплоносителя получил такую популярность, благодаря своим свойствам, таким как низкая вязкость, высокий коэффициент передачи тепла, а также простая регулировка температуры. Основным недостатком является способность замерзать при нулевой температуре. Если в системе отопления замерзнет вода, то это приведет к разрыву труб и выходу из строя всего оборудования.
2. Антифризы – этот тип теплоносителя получил не такое широкое распространение как вода, и его использование составляет 5%. Применяется для отопления административных зданий и жилых домов, где система отопления не позволяет использовать воду ввиду повышенной опасности появления коррозии. Главным достоинством антифриза является замерзание при морозах в 60 – 70 градусов.

В качестве теплоносителя используются следующие газы:

1. Водяной пар – в основном применяется в промышленных зданиях, поскольку в жилых и общественных зданиях его использование запрещено. Водяной пар поддерживает температуру отопительных приборов на уровне 100 градусов, по санитарным нормам этот показатель не должен превышать 80 градусов.
2. Дымовые газы – токсичны, поэтому в последнее время используются только для нагрева воды и в целях экономии электроэнергии для получения источника тепла.
3. Воздух — характеризуется малой теплоемкостью, поэтому для его перемещения по отопительной системе требуются большие энергозатраты. Наиболее рентабельно использовать воздух как теплоноситель при условии, что он выполняет одновременно две функции: отопление и вентиляцию.

В настоящее время в качестве теплоносителя внедряют органические жидкости, которые обладают отличными показателями по уровню замерзания и обладают низкой вязкостью. Однако широкого распространения они пока не получили, из-за высокой стоимости и дефицитности.

Функционирование самотечной системы

Схема отопления частного дома с естественной циркуляцией обладает рядом достоинств:

• нет потребности в покупке дорогостоящего оснащения;
• энергонезависимость (подбирается соответствующий котельный агрегат);
• монтаж легко осуществить собственными руками;
• нетребовательность в обслуживании.

Циркуляция в такой системе обеспечивается за счет того, что плотность жидкости в результате нагревания уменьшается (она становится легче), а в ходе остывания плотность возвращается к первоначальной.

В самотечной конструкции практически отсутствует давление – расчеты показывают, что на 10 метров напора водяного столба давление составляет 1 атмосферу. Таким образом, гидростатическое давление в отопительной системе одноэтажного сооружения составит 0,5-0,7 атм., а в трубопроводе двухэтажного дома – не превысит 1 атм.

Гравитационная циркуляция происходит благодаря расширению и уменьшению плотности нагреваемого теплоносителя – он поднимается по вертикальному разгонному участку и с верхней точки перемещается вниз по трубопроводу, смонтированному с уклоном и проходящему через последовательно подключенные приборы отопления, на пути обратно к котлу.

К трубопроводу с самотечным перемещением воды подсоединяется расширительный бак – резервуар для «излишков» теплоносителя, который образуется за счет теплового расширения жидкости. Буферная емкость (мембранная или открытая) монтируется в верхней точке контура на подающую трубу.

Отопительная самотечная система способна функционировать в комплексе:

• С водонагревателем косвенного нагрева. Если бойлер установить в верхней части системы ниже расширительного бака, нагрев воды для ГВС будет осуществляться без использования электрооборудования. При невозможности такого монтажа бойлер комплектуется насосом и ставится обратный клапан, который предотвратит рециркуляцию теплоносителя.
• С теплым полом. На проложенный в полу контур устанавливается циркуляционный насос. При временном отключении электроснабжения комната продолжит обогреваться настенным радиатором.

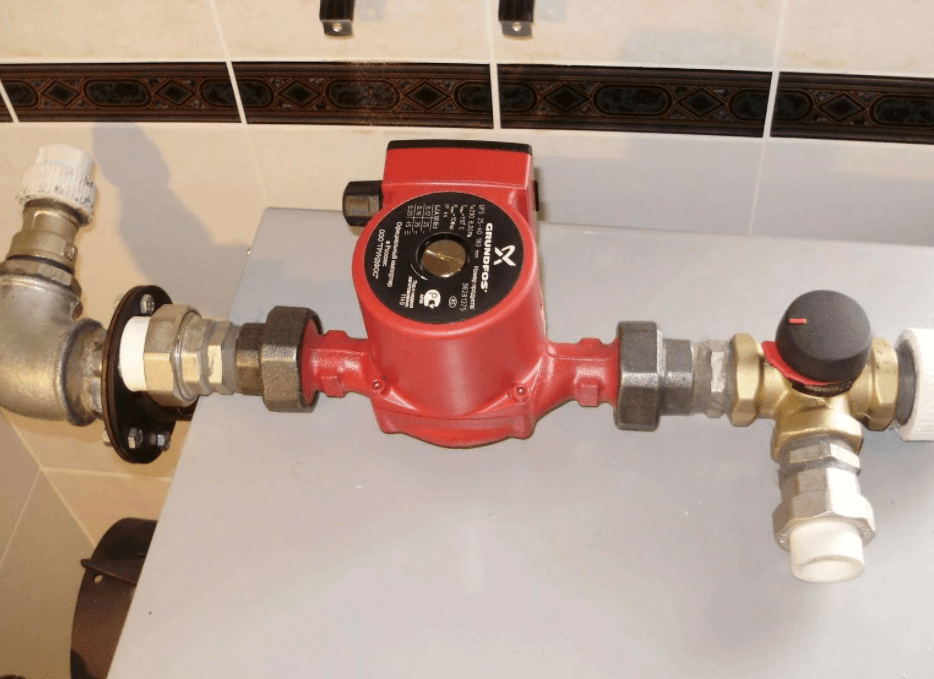

Циркуляционный насос в закрытой системе

Циркуляционный насос в закрытой системе

За счет этого элементы конструкции и происходит функционирование всей системы. На рынке существуют модели разной мощности, которая определяется совокупностью нескольких факторов.  Учитывается размер труб и материал их изготовления, количество и наличие радиаторов, если ли терморегулирующая арматура, длина труб, а также как работает оборудование.

Существуют стандартизированные таблицы, по которым можно выбрать насос. В них нужно ориентироваться на площадь помещения, которое нуждается в отоплении или мощности системы в целом – от этих данных можно отталкиваться при поиске подходящего варианта.

Обвязка

Ранее в статье упоминалось, что насосы в закрытой системе монтируются на обратный трубопровод. Еще несколько лет назад это было обязательно требование по установке системы, но сейчас владелец может делать так, как ему будет удобно.

В производстве насоса используются прочные материалы, которые могут выдержать температуру до 90 градусов.

Если конструкция работает с естественной циркуляцией, то при монтаже лучше сделать так, чтобы насос в случае износа или поломки можно было бы заменить без удаления теплоносителя. В идеале станция должно работать даже без насоса. Чтобы реализовать данную идею, достаточно будет установить байпас – эта деталь позволяет протекать теплоносителю без участия других элементов.

Если вы имеете дело с закрытой системой, где используется принудительная циркуляция, то байпас здесь не поможет. Такой вариант конструкции не может функционировать без насоса. Однако здесь уже нужен фильтр и два крана, которые размещаются у входного отверстия. С помощью шаровых кранов можно в любой момент разобрать конструкцию, если ей понадобится ремонт или замена износившихся частей. Фильтр выполняет стандартную функцию – он препятствует засорению системы. Чтобы еще больше обезопасить систему, между этими двумя деталями ставят обратный клапан, который закрывает путь теплоносителю в обратном направлении.

Врезка насоса в отопительный контур

Циркуляционный насос рекомендуется устанавливать на обратной трубе, в этом случае через прибор будет проходить уже остывшая жидкость. Однако при использовании более современных моделей, которые выполнены из термостойких материалов, не исключена врезка на подающую магистраль. В любом случае устанавливаемое оборудование не должно нарушать циркуляцию теплоносителя.

Существует несколько вариантов изменения гравитационной схемы в принудительный вариант:

1. Установка расширительного бачка на более высоком уровне. Этот вариант можно назвать самым простым, однако для этого потребуется высокое чердачное помещение.
2. Расширительный бак переносят на дальний стояк. Если использовать этот способ для реконструкции старой системы, то потребуется много сил и времени. Если по этой схеме обустраивать новую систему, то она не оправдает себя.
3. Размещение стояка расширительного бака в непосредственной близости к колену, на котором расположен насос. В этом случае трубу с резервуаром вырезают с подающей магистрали и врезают ее на обратной трубе за насосом.
4. Врезка насоса в подающую магистраль. Этот способ считается самым оптимальным вариантом реконструкции отопительного контура. Однако следует помнить, что не каждый прибор может выдержать высокую температуру.

Чтобы система отопления с открытым расширительным баком и насосом работала эффективно, важно правильно выбрать схему, рассчитать параметры всех составляющих элементов, подобрать соответствующее оборудование и последовательно выполнять монтажные работы.

Солевой раствор

Для отопительных систем открытого типа с естественной циркуляцией теплоносителя одним из возможных вариантов теплоносителя является концентрированный раствор поваренной соли, хлористого кальция или прочих минеральных солей. Он используется во избежание промерзания труб отопительного контура в зимнее время. Причем чем сильнее концентрация соли, тем ниже температура промерзания раствора.

Технические характеристики рассола:

• довольно низкая теплоемкость – раствор с концентрацией соли в 30 % отдает 2700 Дж/кг·град;
• малая вязкость;
• очень высокая коррозионная активность – стальные трубы очень быстро «прогорают» от постоянного контакта с солью;
• отсутствие токсинов;
• коэффициент термического расширения – 0,03 %/град;
• низкая цена соли.

Что такое. Отличия от открытой

Суть работы обогревающего контура закрытого типа несложен: жидкость нагревается, расширяется и поступает в магистраль. Излишки воды уходят в отдельную емкость, с понижением температуры, они возвращаются назад в систему. Внутри теплового блока существует константное давление, что позволяет рационально управлять всем процессом

Отопительные системы закрытого типа пользуются большой популярностью, самое главное ее достоинство – это отсутствие открытого взаимодействия с внешней средой. Воздух способствует быстрой амортизации трубопроводных элементов, снижает КПД системы, что происходит в тепловых системах открытого вида.

В наше время замкнутый контур отопления, в котором работает принудительная циркуляция, работает успешно в большинстве частных домовладений.

Замкнутый контур состоит из элементов:

• Генератор тепла (котел работающий на твердом или жидком топливе, газ, электричество);
• Радиаторы, теплые полы;
• Насос;
• Герметичная емкость мембранного типа;
• Элементы, которые позволяют сбрасывать излишки давления (манометр, воздухоотводчик, протекционный клапан);
• Фильтр;
• Арматура для управления и балансировки;
• Трубы;

Главные блоки могут снабжаться дополнительно еще элементами, такими как:

• коллектор;
• Емкости;
• Реле по автоматизации.

Работа закрытой системы отопления состоит в перемещении теплой воды (под давлением 1-2,2 бар) от нагревательного котла к радиаторам, которые расположены в помещениях. Регулировка объема делается с помощью мембраны, которая крепится в емкости. Все содержимое изолировано от внешней среды.

Регулировка давления делается с помощью воздухотводчика, работающего в автоматическом режиме. Вторым элементом, обеспечивающим безопасность, является подрывной клапан, который активируется, если давление в системе превысит критические отметки (обычно около 3,5 бар).

Грязевик монтируется на тыльной стороне магистрали (перед тепло генератором), его задача аккумулировать шлам из отопительного контура. Еще один важный блок – это насос, он подает воду, работать он может в обоих направлениях.

Преимущества:

1. Нет соприкосновения с воздухом. Полная изоляция жидкости он внешнего мира.
2. Экологическая безопасность, отсутствуют испарения.
3. В работе можно применять антифриз.
4. Трубы используются недорогие, небольших сечений.
5. Нет лишней потери тепла, экономится энергия.
6. Уменьшен риск возникновения воздушных пробок, вода «работает» при более высокой температуре и давлении.
7. Простота регулировки

Трубы небольшого диаметра легко прячутся в стене или под гипсокартон, что является важным фактором в обустройстве жилых помещений.

Напоследок о безопасном добавлении теплоносителя

Выполняя заливку воды либо частичную подпитку, соблюдайте наши рекомендации:

1. Разогретую систему пополняйте медленно, открыв вентиль на четверть хода рычага. Таким способом удастся избежать образования воздушных пробок и предохранить теплообменник котла от температурного шока.
2. Заправку с нуля делайте при неработающем теплогенераторе и отключенном циркуляционном насосе.
3. Проверьте давление в расширительном баке и пройдитесь по всем радиаторам, открывая краны Маевского для выпуска воздуха.
4. Если ваш котел оборудован современной электроникой, обязательно изучите пункты инструкции, касающиеся подпитки. Зачастую в агрегате необходимо активировать специальный сервисный режим.
5. Лишнее давление легко стравливается через ближайший воздухоотводчик.

Модуль подпитки сложной системы можно подключать к гидравлическому разделителю и гребенке

Закачка антифриза ручным насосом не таит подводных камней. Опрессовочные установки оснащены собственным манометром, позволяющим контролировать актуальное давление в точке врезки.

Пропиленгликоль

Пропиленгликоль используется для производства специальных незамерзающих жидкостей, которые применяют в качестве теплоносителя в отопительных системах. В чистом виде у пропиленгликоля довольно низкая теплоемкость (2400 Дж/кг·град). Поэтому перед тем, как закачать теплоноситель в закрытую систему отопления, его разбавляют водой. Она существенно увеличивает теплоемкость вещества. В результате раствор имеет показатель теплоемкости, близкий к тосолу (в зависимости от концентрации – 3500-4000 Дж/кг·град).

Прочие характеристики пропиленгликоля:

• высокая вязкость;
• малая коррозионная активность благодаря наличию присадок;
• не токсичен – на канистрах с веществом есть маркировка «Эко»;
• коэффициент термического расширения – 0,05 %/град.

Пропиленгликоль

Пропиленгликоль используется для производства специальных незамерзающих жидкостей, которые применяют в качестве теплоносителя в отопительных системах. В чистом виде у пропиленгликоля довольно низкая теплоемкость (2400 Дж/кг·град). Поэтому перед тем, как закачать теплоноситель в закрытую систему отопления, его разбавляют водой. Она существенно увеличивает теплоемкость вещества. В результате раствор имеет показатель теплоемкости, близкий к тосолу (в зависимости от концентрации – 3500-4000 Дж/кг·град).

Прочие характеристики пропиленгликоля:

• высокая вязкость;
• малая коррозионная активность благодаря наличию присадок;
• не токсичен – на канистрах с веществом есть маркировка «Эко»;
• коэффициент термического расширения – 0,05 %/град.

Третий шаг – заполнение радиаторов отопления

Начинаем с системы радиаторного отопления. Включаем насос, доводим давление до двух атмосфер и идем спускать воздух из радиаторов. Воздух стоит начать гонять с нижнего уровня, так как весь воздух с нижнего этажа оказывается наверху, а вот обратно вниз уже не идет.

Воздух выгоняется очень просто, через краны маевского. Можно взять обычную шлицевую отвертку и открыть кран маевского за шлиц. Таким образом спускается воздух из крана. Воздух выпускается из всех радиаторов, из конвекторов воздух выгонять, как правило, нужды нет. Он оттуда улетает сам, потому что задержаться ему там нет никакой возможности.

После того, как воздух спущен, давление в системе падает, и нужно снова поднять его до двух атмосфер. После чего опять вернуться и стравить воздух. Потом уже можно включать котел. Обычно дается 60 градусов. И проходим по всем радиаторам, проверяя наличие неработающих.

После этого необходимо довести давление в котле до нормы и на слух определить работу насоса. Если слышно периодическое проскакивание воздуха через крыльчатку, а при открытии обнаруживается выход пены, то необходимо от нее избавиться.

Выключаем насосы и даем возможность пене отстояться минут 15-20

Особенно важно это сделать на системах с незамерзайками. Пена превращается в пузырь воздуха

После чего снова запускаем систему и на радиаторах вылавливаем этот воздух. На этом заполнение системы отопления закончено

Достоинства и недостатки системы отопления закрытого типа

Прежде всего, не происходит испарения теплоносителя

Это дает одно важное преимущество – можно использовать в этом качестве не только воду, но и антифриз. Стало быть, устраняется возможность промерзания системы при вынужденных перерывах в ее эксплуатации, например, при необходимости оставить дом на длительный срок в зимнее время.
Компенсационный бак можно расположить практически в любой точке системы

Обычно для нег предусматривают место прямо в котельной, в непосредственной близости от нагревательного прибора. Эта обеспечивает компактность системы. Расширительный бачок открытого типа нередко располагают в самой высокой точке – на неотапливаемом чердаке, что потребует обязательной его термоизоляции. В системе закрытого типа подобной проблемы не существует.
Принудительная циркуляция в системе закрытого типа гораздо быстрее обеспечивает прогрев помещений с момента запуска котла. Нет ненужных потерь тепловой энергии в районе расширительного бачка.
Система отличается гибкостью – можно регулировать температуру нагрева в каждом конкретном помещении, выборочно отключать некоторые участки общего контура.
Нет столь существенной разницы в температуре теплоносителя на входе и выходе – а это значительно повышает сроки безаварийной эксплуатации оборудования.
Для разводки отопления можно применять трубы гораздо меньшего диаметра, нежели в открытой системе с естественной циркуляцией без какой бы то ни было потери эффективности обогрева. А это – и существенное облегчение монтажных работ, и значительная экономия материальных средств.
Система герметична, и при правильном ее заполнении и нормальной работе клапанной системы в ней просто не должно быть воздуха. Это исключит появление воздушных пробок в трубопроводах и радиаторах. Кроме того, отсутствие доступа кислорода, содержащегося в воздухе, не дает активно развиваться коррозионным процессам.
В закрытую систему отопления можно включить и «теплые полы»
Система обладает высокой универсальностью: кроме обычных радиаторов отопления к ней можно подключать водяные «теплые полы» или же скрытые в поверхности пола конвекторы. К такой системе отопления легко подключается контур подогрева воды для бытовых нужд – через бойлер косвенного нагрева.

Недостатков у закрытой системы отопления немного:

• Расширительный компенсационный бак должен иметь объем больше, чем при открытой системе – это обусловлено особенностью его внутренней конструкции.
• Потребуется обязательная установка так называемой «группы безопасности» – системы предохранительных клапанов.
• Корректная работа закрытой системы отопления с принудительной циркуляцией зависит от непрерывности подачи электроэнергии. Можно, конечно, предусмотреть, как и при открытом типе, переключение на естественную циркуляцию, но это уже потребует совсем иного расположения труб, что может свести ряд основных преимуществ системы к нулю (например, полностью исключается использование «теплых полов»). Кроме того, резко снизится и эффективность обогрева. Поэтому естественная циркуляция если и может рассматриваться, то лишь как «аварийная», но чаще всего закрытую систему планируют и монтируют именно под использование циркуляционного насоса.
