Для чего необходимы правила и нормы для оборудования наружных сетей канализации? +Фото и Видео

Строительство ливневой канализации

В целом, монтажные работы по устройству ливневок проходят так же, как и при прокладке наружных трубопроводов обычной канализации.

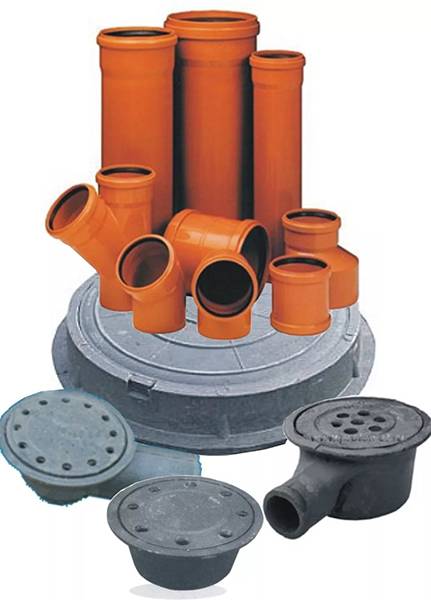

Выбор труб для подземной части трубопровода

Если монтируются наружные сети ливневой канализации, СНиП допускает использование следующих видов труб:

  • Асбестоцементные;
  • Стальные;
  • Пластиковые.

Асбестоцемент – это традиционный материал, используемый для сооружения наружных трубопроводов канализации, в том числе и ливневой. К недостаткам материала следует отнести его высокую хрупкость и значительный вес (метр трубы диаметром 100 мм весит более 24 кг). Стальные трубы имеют гораздо меньший вес (метр трубы весит около 10 кг), но зато они склонны к коррозии, поэтому для сооружения ливневки их использовать невыгодно.

В последнее время для сооружения ливневок используют пластиковые трубы. Они легкие (метр весит не более 5 кг), но прочные и устойчивые к коррозии. Кроме того, их легко соединять, для этого не требуется сварка. Можно использовать:

  • ПВХ трубы, если монтируются наружные сети, то для их сооружения нужно использовать особый вид труб, их окрашивают в оранжевый цвет;
  • Многослойные полимерные трубы. На сегодняшний день — это оптимальный вариант. У этих труб гладкая внутренняя поверхность, поэтому гидравлическое сопротивление не возникает.

Установка кровельной части

Работы проходит так:

  • В перекрытиях устраиваются отверстия для установки дождеприемников, все примыкания тщательно герметизируют.
  • Укрепляются отводные трубы при сооружении точечной системы или лотки – при монтаже линейной ливневки.
  • Устанавливают сточные стояки или трубы.
  • Собирается узел сброса воды в коллектор или выпуск в лоточные системы.
  • Все устройства крепятся к стенам и перекрытиям при помощи хомутов. Места для установки хомутов намечают заранее, не забывая соблюдать рекомендованные величины уклонов.

Прокладка подземной части

  • Начинается монтаж с устройства траншей. При строительстве таких систем, как ливневая канализация – глубина заложения, чаще всего, определяется не глубиной промерзания, а опытом эксплуатации систем в месте строительства.
  • Траншеи выкапываются с уклоном, то есть их глубина должна постепенно увеличиваться.
  • На дне траншей выполняется подушка из песка, высота слоя – 20 см.
  • Подготавливается котлован для установки коллектора.
  • В подготовленные канавы следует уложить трубы, соединения труб между собой и их присоединение к коллектору осуществляется с помощью обычных фитингов.
  • Если канализационная сеть состоит из единственной ветви, имеющей длину более 10 метров, то на ее середине стоит запланировать установку смотрового колодца. Такие колодцы следует ставить на местах разветвления сетей.
  • В месте соединения водоприемных желобов и систем труб ливневки устанавливают пескоулавливатели.
  • Теперь осталось произвести засыпку траншей, а открытые сооружения (лотки) прикрыть сверху решетками.

Фитинги, краны и углы

Укладка труб наружной канализации должна производиться с нормами уклона и производиться с помощью использования фитингов, кранов и углов. Используемые в работе трубы идут разных размеров, следовательно, их диаметр имеет различный уклон.

Монтажные работы строительства наружной канализации основываются на таких методах:

  • соединение труб должно осуществляться с помощью полипропиленовых фитингов, представленных тройниками;
  • все стыки необходимо прорезинивать уплотнителями;
  • выходная сантехническая труба всегда строится выше трубы, ведущей в яму;
  • линию отвода нежелательно делать больше 10 м.

Трубопровод можно соединять с помощью фитингов или раструбов. В монтаже может быть использована сварка или склейка. Повороты в сетях канализации можно осуществлять пластиковыми коленями в 45*. Такой угол минимизирует вероятность засора.

Фитинги представлены полипропиленовыми заглушками с резьбой, соединительными муфтами, крепежом, редукцией. Встречаются смешанные фитинги – полипропилен с добавлением металлического соединения.

Применяемые углы (45* и 90*) в виде колена, подобно фитингам, должны тоже соответствовать диаметру трубы. Краны используют шаровые и радиаторные.

Ассортимент колен, тройников и различных труб довольно разнообразен. Места соприкосновения труб можно соединять резиновыми манжетами, сантехническими герметиками из силикона.

Идеальный показатель для укладываемой в траншею трубы Ø 100 мм – на каждые 10 м она должна быть под углом до 20-25 мм. Для остальных источников стоков используют трубы диаметром 50 мм.

Применяемые нормы уклона для погонного метра должны быть следующими:

ВАЖНО! Вышеперечисленные показатели используются для правильности расчета монтажа труб. Потому что, если будет даже незначительная ошибка в уклоне, то система труб будет постоянно засоряться, а при правильном монтаже трубы будут способны к самоочищению

Монтаж всех труб предполагает использование строительного уровня.

Кабельные канализации для чего предназначены

Разновидности кабельной канализации

Популярной разновидностью кабельной канализации считается та которая основана на методе прокладке трубопровода. Трубы начинают монтировать в траншеи, которые были вырыты заранее. Но укладка возможна и без траншей, в данном случае, кабель расположен над землёй и почвенный покров не нарушается. Такого вида монтаж осуществляется горизонтальным бурением.

Эти системы имеют различие по размеру сечения и по форме колодцев, материалов и самих труб, которые применяют при производстве деталей. Колодцы бывают из пластика, кирпича и железобетона.

Для монтажа кабельной канализации используют трубы из следующих материалов:

  • Пекового волокна,
  • Асбеста,
  • Бетона,
  • Пластика,
  • Стеклопластика.

Самые востребованные трубы, которые используют для кабельной канализации являются асбестовые. В индивидуальных случаях применяют блоки из пластика, которые имеют несколько секций их называют ещё мультиканалами.

Устройство кабельной канализации

Последовательность проведения работ:

  1. Создание проектов схем и чертежей, при этом учитывая все существующие коммуникации, а также сметы и разрешения, для проведения работ и других необходимых документов,
  2. Производят разметку территории, на которой будет устанавливаться кабельная канализация,
  3. Затем производят земельные работы по размеченной территории, идет подготовка траншей и котлована под колодец. Стены котлована под колодец должны быть больше по ширине на 40-50 см, а дно и стены утрамбовывают и делают настил из песка в 15-20 см. Песок обязательно должен быть немного влажным, это нужно для того, чтобы была возможность его утрамбовать. Если количество грунтовых вод большое количество, то дно котлована для колодца необходимо залить бетоном
  4. Руками многометровые траншеи копать довольно долго, поэтому стоит воспользоваться услугами спецтехники. Спецтехника справиться с общим объёмом работ, но если рядом проходят другие виды коммуникаций, то работы лучше проводить вручную. Стенки укрепляют траншеи укрепляют распорками. Дно траншеи утрамбовывают под специальным уклоном. Затем изготавливают насыпь из песка и делают бетонный пол.
  5. Далее на высохшее бетонное основание устанавливают колодец. Колодец должен быть установлен без всякого уклона, и чтобы было всё ровно, необходимо воспользоваться строительным уровнем. Данное условие нужно для того, чтобы трубы и кабели можно было соединить без проблем. Колодец тщательно фиксируют на бетонном основании.
  6. Трубы для кабельной канализации укладывают в траншеи на расстоянии не больше 0,25 м. Расстояние между стенками траншеи и трубами после того, как убрали распорки, засыпают землёй и утрамбовывают каждый слой. Данный метод позволяет предотвратить обвала стенок траншеи после сильных осадков. Трубы между собой соединяют манжетами или муфтами (для труб из асбеста), а трубы из пластмассы соединяют специальным устройством.
  7. Места соединения труб обязательно обеспечивают герметизацию. После проверки стыков на герметизацию и проверки уклона труб, траншею засыпают смесью песка и земли. Данную насыпь утрамбовывают каждые двадцать сантиметров.
  8. После всех вышеперечисленных манипуляций начинают работу с кабелями. Подготавливают кабель и кабельные каналы для того, чтобы его протянуть. При помощи алюминиевых штырей выполняют работу по протяжке кабеля. Эти штыри между собой соединяются резьбой, их наращивание происходит до тех пор, пока конец штыря не покажется в колодце. При помощи навернутой проволоки вытягивают штыри, а кабель канал при этом остается в трубе.
  9. Кабель обматывают проволокой и пропускают через канал. Например: на конец кабеля надевают колпак с петелькой, за которую и вытаскивают кабель. При данном способе укладки кабеля бухту с кабелем ставят на катушку, которая вращается.

Выбор системы для коттеджа

Этот вопрос часто становится очень сложной задачей для домовладельцев

Учитывая разнообразие канализационных систем, которые можно использовать, приходится обращать внимание на все факторы, в надежде найти действительно подходящую конструкцию

В первую очередь при выборе системы необходимо обратить внимание на такие факторы:

  1. Выгребная яма – это далеко не лучшая канализация для коттеджа. Конечно, при отсутствии выбора можно воспользоваться таким вариантом – но выбор есть. Сливные ямы могут подойти для дач, которые используются сезонно и небольшим количеством людей. Такие конструкции негерметичны, поэтому неприятный запах будет разноситься на приличное расстояние, особенно в летнее время. Кроме того, потребуется обеспечить возможность подъезда ассенизаторов, поэтому задвинуть яму вглубь участка не получится.
  2. Условия, влияющие на возможность установки системы. Этот параметр крайне важен, поскольку не каждую канализационную систему можно установить где попало. К тому же, нужно понимать, что любой резервуар будет требовать очистки, а стоимость такой услуги довольно велика. Чтобы избежать больших эксплуатационных расходов, стоит выбирать наиболее качественную конструкцию, которая будет обеспечивать очистку максимального количества стоков.
  3. Наличие проходящей неподалеку магистрали централизованной канализации – это вообще один из главных показателей. Дело в том, что подключение к общей канализационной системе сразу избавит домовладельца от ряда проблем, связанных с использованием автономных конструкций. В частности, подключение к центральной канализации обойдется намного дешевле, да и расходов на эксплуатацию будет меньше, несмотря на то, что при подключении коттеджа к общей системе необходимо получить соответствующее разрешение.
  4. Канализация для коттеджного поселка должна быть качественно рассчитана. Это знание всегда позволяет подобрать наиболее оптимальный вариант, например, локальное очистное сооружение. Такие установки позволяют очищать стоки максимально качественно, тем самым сводя необходимость очистки к минимуму. Переработанную жидкость в дальнейшем можно будет использовать для полива или технических потребностей, хотя всегда остается возможность сброса воды в водоем.

Канализационная система коттеджа – это крайне важная конструкция, думать о которой необходимо еще до возведения здания. При постройке канализации необходимо грамотно планировать все действия и знать устройство канализации в коттедже. Выбор подходящей канализационной системы зависит от множества параметров, и если конструкция была подобрана верно, то с отведением стоков из здания не будет проблем. В результате коттедж будет довольно комфортным жильем, радующим своих жильцов уютной атмосферой.

Что такое проектирование наружных и внутренних сетей

Внутренние сети представляют собой комплекс трубопроводов, оборудования и приборов учета внутри здания, т.е. в пределах его наружных стен. Соответственно, наружные сети проектируются и подключаются за пределами объекта, могут присоединяться к коммуникациям общего пользования или к автономным источникам. Проектирование наружных и внутренних сетей предусматривает следующие мероприятия:

  • изучение особенностей участка, параметров будущего здания, коммуникаций на подземной и наземной части территории;
  • получение технических условий в ресурсоснабжающих организациях, по которым определяется возможность подключения, точки врезки, лимиты мощностей и нагрузок;
  • выбор решений по прокладке трубопроводов и оборудования в здании и помещениях, на участке;
  • оформление проектной и рабочей документации, ее согласование в уполномоченных ведомствах.

Для нового здания проектирование сетей является обязательным требованием. В отношении существующего здания можно спроектировать реконструкцию с изменением параметров, разработать новые инженерные системы. Для капитального ремонта и переустройства можно подготовить проект на замену и восстановление трубопроводов, установку нового оборудования.

Нормативные акты

Содержание проектной документации должно соответствовать Градостроительному кодексу РФ, Постановлению Правительства РФ № 87, СП, ГОСТ, другим нормативным актам. Например, в Постановлении № 87 предусмотрено оформление подразделов как обязательная часть проекта на строительство нового объекта, реконструкцию или капитальный ремонт.

Для проектирования каждого вида наружных и внутренних сетей есть специальные нормативные акты:

  • СП 30.13330.2016 на внутренний водопровод и канализацию зданий (скачать);
  • СП 31-110-2003 на проектирование и монтаж электроустановок в жилых и общественных зданиях (скачать);
  • СП 402.1325800.2018 на проектирование систем газоснабжения в жилых домах (скачать);
  • СП 60.13330.2012 на отопление, вентиляцию и кондиционирование воздуха (скачать).

Под каждый свод правил есть множество стандартов ГОСТ и СНиП. Для проектирования систем пожарного водоснабжения также есть специальные руководящие документы.

Простым языком

Для строительства и эксплуатации многоквартирных домов в нормативных актах есть четкие предписания о видах коммунальных услуг, порядке их подключения и предоставления. Соответственно, при проектировании МКД нужно предусмотреть все обязательные виды инженерных систем и коммуникаций (на электричество, водопровод и канализацию, отопление и т.д.).

Для нежилых зданий таких жестких требований нет, т.е. окончательное решение о видах инженерных коммуникаций и оборудования принимает собственник или арендатор. Однако ни одно здание не может работать без систем электроснабжения, водоснабжения и водоотведения. Поэтому и проект на нежилой объект также будет предусматривать разделы на наружные и внутренние сети. Задачей проектировщика является:

  • обеспечение сетями всех основных и вспомогательных помещений здания;
  • выбор оптимальных решений по прокладке трубопроводов и местах подключения, по характеристикам оборудования;
  • обеспечение соответствия ТУ, нормативным актам на инженерные системы;
  • соблюдение требований безопасности для людей, имущества, окружающей среды.

Не менее важна рабочая документация, по которой подрядчик будет осуществлять монтаж, подключение и пуско-наладку. Эти документы также оформляются по итогам проектирования.

Проектирование инженерных сетей требуется для любых типов зданий — МКД, торговые комплексы, общественные и производственные здания

Профилактика неприятного запаха в помещении

В основном проблема неприятного запаха из канализации возникает из-за несоблюдения элементарных правил и образования различного рода засоров. Кроме этого иногда причиной запаха может быть неправильная схема построения или некачественные монтажные работы. Также источником  неприятных запахов могут быть мелкие трещины. В основном это наблюдается на сифонах

Для предотвращения такой проблемы необходимо обращать особое внимание на состояние гидрозатвора. Иногда достаточно просто сменить прокладку или заделать трещину одним из нескольких способов

Одной из возможных причин неприятного запаха может быть отсутствие жидкости в сифоне. Для решения такой проблемы нужно открыть кран и наполнить его водой. Через достаточно короткий промежуток времени от запаха не останется и следа.

Какие трубы выбрать

Наружные сети водопровода и канализации предъявляют к трубам, а точнее, к материалу труб, некоторые требования. Трубы должны быть надежными, легкими, обладать высокой устойчивостью к разного рода внешним атакам.

Наружная канализация из чугунных труб

Раньше трубы изготавливались в основном из чугуна, но сегодня этот материал сдает позиции лидерства, уступая место полиэтилену, полипропилену и поливинилхлориду (ПВХ).

Прокладка наружных сетей

Очевидно, что проектор 14 первоначально расположен так, что выходной конец световой трубки 20 расположен очень близко к положению, которое должно быть занято смежным концом первой секции трубы. После того, как проектор 14 был отрегулирован так, чтобы точно выровнять его с выбранной осью или курсом для линии трубопровода, смежный конец первой секции трубы может быть легко установлен в правильном коаксиальном выравнивании с осью трубопровода простым визуальным контролем относительной положение близко расположенного конца секции трубы и выходного конца световой трубки.

Объясняется это высокими стандартами соответствия, предъявляемыми к системам канализации, которые просто обязаны быть невосприимчивыми к коррозии, воздействию химических веществ, перепадам температур.

Чугунные трубы — тяжелое устаревшее оборудование, подверженное коррозии

Немаловажное значение имеют расходы на транспортировку, монтаж и сервисное обслуживание. Чугунные трубы проигрывают по всем показателям: они тяжелые, требуют постоянного контроля сервисных служб, подвержены коррозии

Именно поэтому наружные сети водоснабжения и канализации стали изготавливаться из других материалов.

Пластиковые трубы для внешней канализации

Применение пластиковых труб — экономия времени и денег в процессе транспортировки, сооружения, эксплуатации

Лидерами по популярности являются трубы из ПВХ, потому как они имеют преимущества, не оставляющие конкурентам никаких шансов. Пластиковые конструкции устойчивы к воздействию реагентов, легки, надежны и долговечны. Кроме того, трубы из поливинилхлорида могут похвастаться высокой морозоустойчивостью, прочностью и безупречными показателями антикоррозийности. ПВХ не требует сервисного обслуживания, прост в транспортировке и монтаже.

Выписка из СанПиН 2.1.4.1110-02

2.2.1.1. Водозаборы подземных вод должны располагаться вне территории промышленных предприятий и жилой застройки. Расположение на территории промышленного предприятия или жилой застройки возможно при надлежащем обосновании. Граница первого пояса устанавливается на расстоянии не менее 30 м от водозабора — при использовании защищенных подземных вод и на расстоянии не менее 50 м — при использовании недостаточно защищенных подземных вод. Граница первого пояса ЗСО группы подземных водозаборов должна находиться на расстоянии не менее 30 и 50 м от крайних скважин. Для водозаборов из защищенных подземных вод, расположенных на территории объекта, исключающего возможность загрязнения почвы и подземных вод, размеры первого пояса ЗСО допускается сокращать при условии гидрогеологического обоснования по согласованию с центром государственного санитарно-эпидемиологического надзора.

2.4.2. Граница первого пояса ЗСО водопроводных сооружений принимается на расстоянии: от стен запасных и регулирующих емкостей, фильтров и контактных осветлителей — не менее 30 м; от водонапорных башен — не менее 10 м; от остальных помещений (отстойники, реагентное хозяйство, склад хлора, насосные станции и др.) — не менее 15 м.

Примечание: 1. По согласованию с центром государственного санитарно-эпидемиологического надзора первый пояс ЗСО для отдельно стоящих водонапорных башен, в зависимости от их конструктивных особенностей, может не устанавливаться. 2. При расположении водопроводных сооружений на территории объекта указанные расстояния допускается сокращать по согласованию с центром государственного санитарно-эпидемиологического надзора, но не менее чем до 10 м.

2.4.3. Ширину санитарно-защитной полосы следует принимать по обе стороны от крайних линий водопровода: а) при отсутствии грунтовых вод — не менее 10 м при диаметре водоводов до 1000 мм и не менее 20 м при диаметре водоводов более 1000 мм; б) при наличии грунтовых вод — не менее 50 м вне зависимости от диаметра водоводов. В случае необходимости допускается сокращение ширины санитарно-защитной полосы для водоводов, проходящих по застроенной территории, по согласованию с центром государственного санитарно-эпидемиологического надзора.

Основные правила СНип для сетей наружной канализации

Работоспособность наружной сети канализации характеризуется пропускной способностью и степенью очистки сточных вод при изменении потока жидкости и состава загрязняющих веществ, в условиях перебоев в электросетях, возможных аварий на станциях и оборудовании. Сточные воды, производимые коммерческими или промышленными предприятиями, называются производственными отходами. Предприятия нуждаются в разрешении на сброс в наружную канализационную сеть, поскольку они обычно более загрязнены, чем бытовые стоки. Производственные отходы могут содержать химикаты, металлы, жиры или моющие средства, которые увеличивают риск нанесения ущерба окружающей среде, и увеличивают затраты на очистку сточных вод. Производственные сточные воды, не соответствующие требованиям к качеству воды, должны проходить предварительную очистку, сооружения которых выполняется организацией, разрабатывающей данную сеть канализации в соответствие с нормами. СНиП определяют основные требования и нормы проектирования строящихся и реконструируемых систем сбора, обработки и удаления сточных вод наружной канализации для жилищных и поверхностных стоков, а также близких по составу производственных отходов.

Существует три типа наружных сетей канализации:

  1. Отдельная;
  2. Частично разделенная;
  3. Комбинированная.


Отдельная система канализации Сточные и ливневые воды переносятся отдельно наружная сеть подходит, когда имеется частный выход для ливневой воды, и топография такова, что сток может утилизироваться в природу. Преимущества отдельной наружной сети канализации:

  1. Нагрузка на очистные сооружения меньше, так как на завод поступают только сточные воды.
  2. Меньше размер канализации
  3. Когда требуется перекачка, сеть оказывается экономичной.
  4. Природная / ливневая вода не загрязняется сточными водами.

Нормативные документы

Расстояние от колодца, выгребной ямы, канализационной системы, жилого дома, собственного и ИЖС соседей, колодца соседнего участка, забора – все это дистанции, которые строго регламентированы в СНиП. Они выверены по многолетним научным исследованиям санитарно-эпидемиологических учреждений.

Около дома в сельской местности

В 2019 году, чтобы составить план-схему застройки участка, нужно знать установленные нормы СанПиН. Также следует сверяться с другими законодательными документами и получать разрешение на строительство дома в надзорных инстанциях.

Согласно закону о дачах, который вступил в действие с января 2019 года, на территории СНТ тоже можно оборудовать жилые строения (дома). Это означает возможность проведения водопровода на участке, обустройства канализации.

Колодец питьевой воды в городе

Для всего этого требуется доскональное знание Постановлений, СНиП и их актуализированной редакции в виде строительных правил, СанПиН, Кодексов Российской Федерации. Данные документы ведают вопросами земельного благоустройства и ответственностью за нарушение действующих нормативов.

Тонкости отступа от жилого дома

Определять расстояние между колодцем и жилым зданием и другие, не менее важные дистанции, в нынешнем году нужно согласно требованиям и нормам следующих документов, имеющих статус законодательных на территории РФ:

  1. КоАП, Земельному и Градостроительному кодексу, в ведении которых находятся аспекты утилизации отходов, оборудование источника водоснабжения, строительство сооружений водоснабжения и канализации, корректной и обоснованной застройки земельных владений разного типа.
  2. Минимальное расстояние от дома до различных объектов, в том числе и размещение колодцев, можно узнать в СП 53.13330.2011 «Планировка и застройка территорий». Данный документ не утратил актуальности даже после того, как на дачном участке стало разрешено строительство капитального жилого дома.
  3. СНиП 30-02-97 с изменениями на 2018 год предусматривает строгое соответствие представленного на получение разрешения плана застройки, который теперь нужно предъявлять для получения разрешения на любые сооружения. Несомненный плюс этого момента – получение профессионально проведенной экспертизы. Это позволит избежать расхожих ошибок в соблюдении удаленности друг от друга объектов санитарии и гигиены. А также узнать, на каком расстоянии нужно ставить подобные строения.
  4. Дистанцирование различных сооружений при создании локальной водопроводной и канализационной сети регламентируется в СП 31.13330.2012 (ранее СНиП 2.04.03-85) «Канализация. Наружные сети и сооружения». В нем можно узнать такой важный параметр, как установка колодца канализации, а также другие нормы расстояния, необходимые в распланировании территории земельного надела.

Около частного дома в селе

В поиске места для бурения необходимы данные о размещении источников воды у соседей. В случае некорректного размещения шахты, вода может уйти из соседского сооружения, а это может повлечь за собой вполне логичное недовольство проживающих рядом владельцев.
