Давление в расширительном бачке отопления закрытого типа

Назначение расширительного бачка

Основной функцией данного оборудования считается компенсация теплового расширения в отопительной сети. Дело в том, что плотность и объем теплоносителя в процессе нагревания и последующего его охлаждения изменяются.

Если расширительный бачок не установлен в отопительную систему, вода по мере нагревания начинает увеличиваться в объеме и воздействовать на стенки трубопроводов и радиаторов. Если напор рабочей среды сильно возрастает, отопительную систему может разорвать.

Поэтому корректировка давления в расширительном бачке системы отопления позволяет сохранить целостность труб и нагревательного котла, работа которого всегда рассчитана на определенную величину напора рабочей среды в магистрали.

Данные устройства отличаются по объему. Выбирая модель, которая по техническим параметрам должна подходить к конкретной отопительной сети, нужно не забывать, что объем бачка не может составлять менее 10% от всего количества теплоносителя, циркулирующего в конструкции.

Для этого выполняют расчеты с учетом следующих нюансов:

нужно суммировать количество носителя тепла в котле, трубах и радиаторе

Проще всего можно узнать данный параметр в процессе закачки системы;
важно знать: объем, равный 10% теплоносителя – это минимальное значение, а приобретать желательно модель с запасом, хоть и небольшим.

Руководство по монтажу бака

Крепление расширительного бака

Крепление расширительного бака

Первый этап – подготовка к работе. В соответствии с общей схемой сначала для монтажа емкости нужно отключить отопительный котел от электросети, перекрыть подачу воды к котлу, а затем слить жидкость из радиаторов. Дополнительно можете открыть т.н. краны Маевского, благодаря этому будет обеспечен более эффективный и быстрый слив воды.

Кран Маевского

Подготовьте ваш расширительный бак к установке и дальнейшему использованию. В случае если для соединения элементов системы планируется использовать полипропиленовые трубы, подготовьте специальный паяльник для их скрепления между собой. Также понадобятся стандартные элементы вроде уголков, муфт и т.д. Что касается фитингов, то лучше всего использовать «американку». Такой фитинг позволит без лишних затруднений снимать емкость в будущем для проведения профилактических и ремонтных работ.

Фитинг Американка с внутренней резьбой

Фитинг «американка» состоит из 2-х основных элементов. Первую часть такого фитинга нужно прикрепить к резьбе, имеющейся на расширительной емкости. Вторая часть прикрепляется к первой. Ко второй части припаивается полипропиленовая труба. Перед прикручиванием фитинга к расширительному бачку намотайте на место резьбового соединения уплотнитель (обычно используется лен) и дополнительно нанесите немного специальной уплотнительной пасты. Прикрутите первую часть фитинга-американки с помощью обычного газового ключа.

Второй этап – укладка полипропиленовых труб. Убедитесь, что из системы слита вся вода, и переходите к устройству труб. Там, где будет устанавливаться тройник, труба разрезается с помощью специальных ножниц. Припаяйте тройник, а к нему – трубу. Далее необходимо припаять запорный кран. Благодаря нему в будущем можно будет ремонтировать бак без необходимости удаления воды из системы. Спаяйте полипропиленовые трубы так, чтобы последняя из них в дальнейшем могла соединиться с расширительным баком.

Монтаж полипропиленовых труб

Третий этап – подключение расширительной емкости. Вам нужно прикрутить американку к емкости. После этого смело приступайте к размещению бака в выбранном для него месте. Лучше всего установить бак в углу, на ровном полу, в таком месте, чтобы в дальнейшем к емкости можно было свободно проходить для ремонта и пр.

Четвертый этап – проверка и замена фильтров и картриджей. Пока вы не запустили в трубы теплоноситель, тщательно промойте фильтр очистки водой. Предварительно снимите его. Заодно выполните замену картриджа магистрального фильтра. Он устанавливается непосредственно после насоса.

Пятый этап – подготовка и запуск системы. После того как все элементы будут размещены на своих местах и выполнены требуемые соединения, можно приступать к подготовке бачка к использованию. Восстановите подачу воды. Пусть батареи заполняются жидкостью, пока уровень давления в них не вырастет примерно до показателя в 1,3 кПа. Далее вам необходимо стравить из трубопроводов воздух, перекрыть краны Маевского и запустить отопительное оборудование для прогрева помещений.

Монтаж бачка

Рекомендации по стравливанию воздуха и оптимальным значениям давления приводились ранее. Если уровень давления поднимется выше 1,1 кПа (а именно это значение было выставлено при настройке бака) лишняя вода перейдет в бачок. При уменьшении же уровня давления теплоноситель направится в батареи. Благодаря этому будет обеспечиваться нормальная работа отопительной системы.

Таким образом, в установке элемента под названием расширительный бак нет ничего сверхсложного. Во всем следуйте инструкции, помните о главных рекомендациях и все будет в лучшем виде. Удачной работы!

Порядок настройки давления – какое должно быть и как настроить

Напор теплоносителя в бачке отопительной системы является регулируемым параметром. Все действия по настройке можно выполнить самостоятельно.

Для этого нужно:

  1. Произвести вычисления и понять, какое давление в расширительном бачке должно быть. Его следует сделать меньше на 0,2 атмосферы, чем в системе теплоснабжения.
  2. Данный показатель устанавливают до размещения емкости, сбросив воздух или закачав его посредством ниппеля. Но прежде нужно знать, как накачать расширительный бак отопления правильно.
  3. Емкость подключают к трубопроводу и наполняют систему водой, делая это медленно, наблюдая за показателями давления. Жидкость закачивают, пока величины напора не сровняются.
  4. Затем подключают насос и продолжают закачивать жидкость, пока давление в баке не достигнет эксплуатационных значений, которые рассчитывают до монтажа сети. В итоге в корпус попадет резервный объем теплоносителя.
  5. Старт системы необходимо производить при максимальной температуре и тогда объем рабочей среды увеличивается на величину удельного приращения. Это обеспечивает поступление в прибор воды, объем которой равен емкости резервуара. В результате давление достигает максимальных значений.

Чтобы знать, каким должно быть давление в расширительном бачке двухконтурного котла, следует посмотреть инструкцию на него. Настраивать все параметры можно собственноручно, используя манометр и автомобильный компрессор.

Как поднять или повысить давление в отопительной системе

Часто во время работы случаются перепады давления. Вследствие чего система отопления перестает работать. Рассмотрим распространенные причины перепадов давления. Ведь зная причину можно ее устранить:

  • Засорение грязовика;
  • Расчет давления в расширительном баке выполнен неправильно;
  • Воздушные пробки. Снизить давление можно при помощи удаления воздуха из отопительной системы. Но еще можно попробовать заменить автоматический воздухоотводчик;
  • Мембрана расширительно бака потрескалась. В некоторых моделях есть возможность замены мембраны. А в других придется заменять всю емкость;
  • Автоматика котла перестала работать;
  • Потеря герметичности арматуры, которая отделяет систему от водопровода.

Рассмотрим возможные причины падения давления в системе отопления:

  1. В теплообменнике отопительного котла появилась трещина.
  2. Неплотное соединение.
  3. Протечки.
  4. Регулятор давления перестал работать.

На самом деле причин существует очень много. И не всегда можно с легкостью их обнаружить. Если самостоятельно не получается найти причину, то лучше обратиться к специалистам.

Основная информация

Современный дом представляет собой сложную систему коммуникаций, автоматизация агрегатов позволяет свести вмешательство в их работу к минимуму. Несмотря на это владельцы отопительных систем сталкиваются с рядом проблем. Специалистами выделяются пять основных причин падения давления в закрытой отопительной системе:

  • выход из строя радиатора;
  • ошибки при установке;
  • несоответствие мощности котла «родному» трубопроводу;
  • разгерметизация и появление течи;
  • перебои/скачки при подаче газа.

Разновидности давления

Для выполнения работы рекомендуется изучить инструкцию к отопительному прибору и принцип работы системы. Исходя из полученных теоретических знаний, вам будет легко разобраться в причинах падения давления в настенном или напольном котле.

  • статическое — при повышении давления и увеличиваются показатели на 0,1 бар;
  • динамическое — принудительное нагнетание насосом создает номинальный напор в закрытой отопительной системе;
  • рабочее — функционирует в рамках техинструкции и контролирует два вышеуказанных давления;
  • избыточное — определяется с помощью манометра из расчета разницы между атмосферным и зафиксированным показателем;
  • номинальное — указывается производителем в техдокументации к конкретной модели котла;
  • максимальное — допустимое давление, при котором может работать агрегат без поломок и аварийных ситуаций.

Производители указывают в инструкции, что показатели в контуре отопления могут различаться, поэтому важно учитывать допустимые максимальные и минимальные границы для работы выбранной модели. Низкое значение возможно только при закачке в контур теплоносителя, в иных случаях давление должно быть в пределах указанной в инструкции нормы

Осуществление контроля

Согласно современным стандартам, модели отопительных приборов снабжаются контрольными датчиками. Их задача — следить за уровнем давления и при скачках временно или полностью блокировать работу агрегата и системы. Благодаря выводу кода ошибки на информационный дисплей котла пользователь может ознакомиться с информацией в инструкции или найти ответ на официальном сайте производителя.

Наиболее известные модели газовых котлов поддерживают работу в пределах 1,5–2 атм. Агрегаты брендов «Bosch», «Ariston», «Baxi», котел фирмы Навьен — все они выпускаются с системой принудительного движения жидкости и насосом, падение давления контролируется программой.

Принцип работы

Как работает давление в газовых котлах? Рассмотрим подробно процесс функционирования оборудования.

  1. Включение агрегата запускает работу датчиков, и с первых секунд начинается фиксация температуры теплоносителя.
  2. Наружный термостат, если он предусмотрен комплектацией модели, автоматически срабатывает, и вы видите, как зажигается стрелка и выполняется нагрев.
  3. По мере температурного роста поднимаются показатели давления, происходит нагрев воды и ее расширение. Периодически включается предохранительный клапан, который сбрасывает излишки в канализацию.
  4. В работе может произойти сбой, если слишком много воды уходит в слив — это приводит к падению напора.
  5. Котел автоматически отключается в результате достижения назначенной программой температуры.

Что происходит внутри расширительного бака? Он состоит из двух частей, разделенных диафрагмой. В одной части скапливается лишняя жидкость, а во второй — азот. Теплоноситель заполняет бак настолько, насколько велика разница показателей азота и значения системы. Достигнув установленной программой температуры, азот выталкивает воду из бака путем деформации мембраны — нагрев прекращается.

Расширительный бак для отопления открытого типа: характеристика устройства

Открытый расширительный бак для отопления имеет простую конструкцию в виде прямоугольной или цилиндрической емкости, оснащенной крышкой, которая предотвращает попадание частиц грязи в систему. Расширитель должен иметь патрубок, к которому будет подводиться труба от системы отопления. Емкость также должна быть оснащена сливным краном, который понадобиться для отведения жидкости в канализацию, в случае накопления ее в больших объемах.

Для безопасной эксплуатации расширительный бак должен иметь переливную трубу для отведения лишней воды в сливную сеть в случае переполнения бака. Также к нему должна быть подведена труба водоснабжения для пополнения системы отопления водой.

Расширительные баки для отопления открытого типа могут быть изготовлены из любого материала. Это может быть листовая сталь, нержавейка или пластик. Главным условием является то, что он должен быть термостойким, поскольку теплоноситель нагревается до высоких температур.

Строение расширительного бака мембранного типа: 1 – металлический корпус, 2 – патрубок, 3 – мембрана между двумя камерами бака, 4 – камера, заполняемая теплоносителем, 5 – воздушная камера, 6 – ниппель

Принцип работы расширительного бачка системы отопления

Принцип работы бака заключается в следующем. Разогретая до значительной температуры жидкость начинает увеличиваться в объеме, тем самым способствуя повышению давления в системе. Излишки жидкости выдавливаются в расширительный бак, где она будет находиться до момента остывания, после чего самотеком возвратится обратно с систему отопления. Данный процесс выполняется циклично.

Расширительный бак для системы отопления открытого типа оснащен несколькими патрубками:

  • для соединения расширительной трубы, через которую поступает теплоноситель;
  • для циркуляционной трубы, что отводит воду из системы;
  • контрольной трубы, предназначенной для регулировки наполненности системы и
  • ликвидации из нее воздуха;
  • переливной трубы, для удаления излишков жидкости.

Также конструкцией предусматривается запасной патрубок с краном, через который вода сбрасывается при ремонте системы.

Принцип работы расширительного бака системы отопления

В случае достижения жидкостью максимального уровня, вода будет поступать через переливную трубу в канализацию, в случае подключения к ней. Если на переливе установлен патрубок с краном, необходимо периодически проверять уровень воды в баке простым открытием запорной арматуры. При установке расширительного бака для отопления, его можно оснастить реле верхнего и нижнего уровней, которые могут подавать звуковой или световой сигнал, когда жидкость доходит до максимального уровня в точке перелива, или минимального.

Поскольку расширительный бак не является герметичным, часть жидкости, прибывая в контакте с воздухом, испаряется, что требует ее компенсации для нормальной работы системы. Это происходит при непосредственном участии человека, который должен контролировать объем воды в системе и, при необходимости, пополнять его.

Достоинства и недостатки открытого расширителя

Главными преимуществами расширительного бака системы отопления открытого типа является простота конструкции и полная автономность устройства, работа которого не зависит от работоспособности системы. Все процессы в нем происходят согласно естественному круговороту, без использования насосного и прочего оборудования. Также радует доступная цена расширительного бака для отопления открытого типа, которая стартует от 1500 руб.

К недостаткам такой емкости можно отнести:

  • необходимость теплоизоляции бака для снижения потерь тепла;
  • монтаж дополнительных трубопроводов, что портит эстетичный вид;

Расширительный бак имеет довольно простую конструкцию

  • не герметичность резервуара;
  • необходимость периодического пополнения воды в системе в результате испарения жидкости. Поскольку вода непосредственно контактирует с воздухом, это может стать причиной возникновения коррозии стальной емкости, что приведет к уменьшению теплоотдачи, появлению шума и снижению периода ее эксплуатации.

В частном доме расширительный бак отопления открытого типа устанавливается в чердачном помещении, лестничном проеме или специально оборудованном боксе, который устанавливается на крыше дома. При достаточной высоте здания его можно расположить внутри жилого помещения в санузле или хозкомнате.

Расширительную емкость устанавливают рядом с котлом отопления

Какое давление в расширительном бачке системы отопления

Один из вопросов, который часто задают наши читатели. По всей видимости, он возникает либо когда возникают проблемы при эксплуатации системы отопления, либо когда необходимо провести техническое обслуживание газового котла, в котором имеется встроенный расширительный бачок.

Расширительный бачок хоть и не является самым главным элементом системы отопления, тем не менее, необходимо понимать – для чего он нужен и какую роль играет давление в расширительном бачке отопления закрытого типа. Речь пойдет именно об устройствах закрытого типа, которые применяются в системах отопления с циркуляционным насосом.

Основное назначение – компенсация теплового расширения воды. По законам природы при нагреве жидкость имеет свойство увеличивать свой объем. Нормальная циркуляция в закрытой системе отопления может быть обеспечена только при условии, что система полностью заполнена теплоносителем (водой или антифризом) и именно поэтому, когда запущен отопительный процесс – излишки теплоносителя нужно где-то аккумулировать. Иначе быть просто не может – жидкость несжимаема.

Если так случится, что жидкости будет некуда деться – в системе найдется место, через которое выйдет излишек. В системах отопления закрытого типа обязательно на такой случай устанавливаются специальные предохранительные клапаны – но это уже тема отдельной статьи.

Давление в расширительном бачке котла

Статическое давление 1 метра водяного столба примерно равно 0,1 бар, то есть для контуров отопления квартир и малоэтажных домов оно будет менее 1 бара. Но, для нормальной работы газового котла, а именно насосного оборудования и воздухоотводчиков давление теплоносителя в закрытой системе должно быть не ниже величины, указанной производителем оборудования в паспорте или руководстве по эксплуатации котла. Вот выборка из руководства по эксплуатации некоторых популярных моделей котлов:

При давлении в системе менее 0.7 бар большинство бытовых газовых котлов просто отключится. Отсюда видно, что для нормальной эксплуатации среднее значение составляет примерно 1.2 бара. Учитывая, что сама мембрана при определенных условиях (когда стремится принять равновесное положение) может создавать дополнительное давление, то начальное давление зарядки пустого расширительного бачка можно установить на 0.2-0.4 бара ниже компенсируемого. То есть можно определенно утверждать, что для большинства закрытых систем отопления малоэтажных домов или квартир давление в расширительном бачке системы отопления допустимо на уровне 0.8-1 бар.

Для нестандартных систем расчеты производятся на этапе проектирования, вычисляется объем жидкости в системе, необходимый объем расширительного бака, коэффициенты полезного объема РБ и начальное давление зарядки должно быть известно пользователю.

Как проверить давление в расширительном бачке отопления

Если в результате проверки выяснилось, что давление недостаточно – необходимо это исправить. Отсутствие надлежащего давления может принести пользователю неприятности в виде аварийных остановок котла или сброса избытка давления через предохранительные устройства. Доводить до таких ситуаций не желательно и согласно рекомендаций большинства производителей котельного оборудования – давление расширительного бачка должно контролироваться 1 раз в год при проведении технического обслуживания.

Производить “подкачку” бака нужно только тогда, когда он полностью пустой. Так как конструктивно он располагается на котле – будет достаточно слить воду с котла. Подкачивать можно любым доступным способом. Практика показывает, что проще всего это сделать обычным велосипедным насосом и проконтролировать ручным манометром. В случае, если давление в воздушной камере расширительного бака не может компенсировать давление водяной камеры, также есть вероятность повреждения мембраны или клапана.

Монтаж мембранного устройства

Гидроаккумулятор этого типа устанавливают там, где имеется минимальная вероятность завихрений теплоносителя, поскольку для нормальной циркуляции водяного потока по контуру используется насос.

Правильное положение емкости

При подключении расширительного бака к закрытой системе отопления обязательно нужно учесть расположение воздушной камеры устройства.

Резиновая мембрана периодически растягивается и затем сокращается. Из-за такого воздействия со временем на ней появляются микротрещины, которые постепенно увеличиваются. После этого мембрану приходится заменять новой.

Если воздушная камера такого бака при установке останется внизу, то давление на мембрану усилится за счет гравитационного воздействия. Трещины появятся быстрее, ремонт понадобится раньше.

Разумнее устанавливать расширительный бачок таким образом, чтобы отсек, заполненный воздухом, оставался сверху. Это позволит продлить срок службы устройства.

Особенности выбора места установки

Существует ряд требований, которые нужно учитывать при установке мембранного расширительного бака:

  1. Его нельзя ставить вплотную к стене.
  2. Следует обеспечить свободный доступ к устройству для его регулярного обслуживания и необходимого ремонта.
  3. Подвешенный на стене бак не должен располагаться слишком высоко.
  4. Между баком и трубами отопления следует поставить запорный кран, который позволит снимать устройство без полного слива теплоносителя из системы.
  5. Трубы, подведенные к расширительной емкости, при настенной установке также нужно прикрепить к стене, чтобы снять возможную дополнительную нагрузку с патрубка бака.

Для мембранного устройства наиболее подходящим местом подключения считается обратный отрезок магистрали между циркуляционным насосом и котлом. Теоретически можно поставить расширительный бачок и на подающей трубе, но высокая температура воды отрицательно скажется на целостности мембраны и сроке ее службы.

При использовании твердотопливного оборудование такое размещение опасно еще и тем, что из-за перегрева в емкость может попасть пар. Это серьезно нарушит работу мембраны и даже может ее повредить.

Помимо запорного крана и “американки” рекомендуется при подключении устанавливать дополнительно тройник и кран, который позволит опустошить расширительный бачок перед отключением.

Настройка прибора перед использованием

Перед установкой или непосредственно после нее необходимо правильно настроить расширительный бак, иначе называемый экспанзомат. Это сделать несложно, но сначала нужно узнать, какое давление должно быть в системе отопления. Допустим, приемлемый показатель составляет 1,5 бар.

Теперь нужно измерить давление внутри воздушной части мембранного бака. Оно должно быть меньше примерно на 0,2-0,3 бар. Измерения проводят манометром с подходящей градацией через ниппельное соединение, которое имеется на корпусе бака. Если необходимо, воздух подкачивают внутрь отсека или стравливают его избыток.

В технической документации обычно указано рабочее давление, которое устанавливается изготовителем на заводе. Но практика показывает, что это не всегда соответствует действительности. Во время хранения и транспортировки часть воздуха могла выйти из отсека. Нужно обязательно провести собственные измерения.

Если давление в баке выставлено неправильно, это может привести к подсосу воздуха через устройство для его отведения. Такое явление вызывает постепенное остывание теплоносителя в баке. Предварительно заполнять мембранный бак теплоносителем не нужно, достаточно просто заполнить систему.

Бак как дополнительная емкость

Современные модели отопительных котлов нередко уже снабжены встроенным расширительным баком. Однако его характеристики далеко не всегда соответствуют требованиям конкретной отопительной системы. Если встроенная емкость слишком мала, нужно установить дополнительный резервуар.

Он обеспечит нормальное давление теплоносителя в системе. Такое дополнение будет актуальным и в случае изменения конфигурации отопительного контура. Например, когда самотечную систему переделывают под циркуляционный насос и оставляют старые трубы.

Это верно и для любых систем со значительным объемом теплоносителя, например, в двух-трехэтажном коттедже или там, где помимо радиаторов имеется теплый пол. Если используется котел со встроенным мембранным баком небольшого размера, установка еще одной емкости практически неизбежна.

Расширительный бак будет уместен и при использовании бойлера косвенного нагрева. Клапан сброса, подобный тому, что устанавливают на электрокотлах, здесь не будет эффективным, экспанзомат – адекватный выход из положения.

Регулировка напора в отоплении

Установка профессионального устройства над контролем напора жидкости в трубах, подразумевает его дальнейшее обслуживание и регулировку.

Циферблат манометра насчитывает несколько измерительных зон:

  • белая – говорит о падении натиска воды;
  • зеленая, о том, что напор нормальный;
  • красная – увеличенное количество атмосфер.

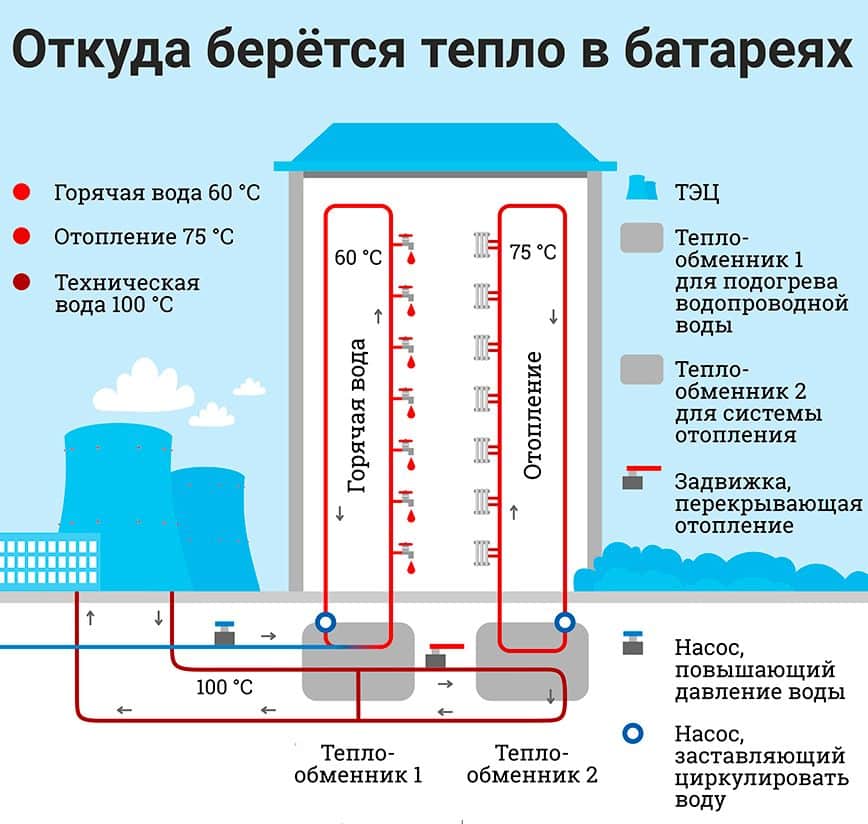

Путь тепла.

При низкой подаче горячего носителя нужно открыть вентиль, и после уравновешивания – закрыть. Если напор увеличен, открывается сбросной клапан. Под него нужно подставить пустую емкость для сброса воды. Однако приведенные меры не являются полными при частых перепадах, последние необходимо искать в конструкции самого отопительного контура.

Алгоритм освидетельствования схемы центрального отопления высотного дома следующий:

  • перед началом сезона проверяется магистраль холодной водой на герметичность;
  • если в течение 30 мин. натиск упал на 0,06 mPa, или ближайшие два часа – 0,02, следует искать порыв контура;
  • при отсутствии нарушений в работе схема заполняется горячим ресурсом, создавая максимальное статическое давление в центральном отоплении.

Для проверки пластиковой разводки напор увеличивают в полтора раза выше рабочего и выдерживают 30 мин., после чего уменьшают вдвое. Если в ближайшие 90 минут показатели не изменились, значит, схема находится в исправном состоянии.

Давление в системе отопления: накачиваем расширительный бак

Расширительный бак в котле отопления предназначен для компенсации перепадов давления при нагревании и остывании теплоносителя (воды или антифриза). При этом физически сам бак разделен на две части мембраной. По одну ее сторону находится вода, попадающая из общей системы. По другую — воздух, создающий необходимое давление.

Если расширительный бак периодически не накачивать, он перестает работать должным образом. В результате может наблюдаться, например, следующая картина:

Включаете воду, чтобы наполнить ванну. Котел из режима отопления переходит в режим ГВС, вода в контуре отопления постепенно остывает. Ванна набирается долго, расширительный бак не работает, в результате давление в системе внезапно (!) падает. В конце концов вы все-таки закрываете кран, и тут начинается самое интересное. По идее, котел снова должен начать греть батареи. Но не тут-то было. Давление упало ниже критического, и автоматика все заблокировала.

Неприятная ситуация. Хотя на самом деле решается достаточно просто.

Накачиваем расширительный бак

Для начала нужно понять, что накачиваем мы именно расширительный бак, а не нагнетаем воздух в систему. Поэтому манометр, установленный на котле, — не главный показатель в этой процедуре. Пользуемся манометром на насосе. Да, для работы подойдет обычный автомобильный насос. Мастера из обслуживающих организаций приходят с компрессорами. Но в данном случае разница не существенная. Вам нужно в достаточно маленьком объеме накачать давление в одну атмосферу. Насоса более чем достаточно.

Порядок действий.

1.Отключаем котел из розетки

2. Сливаем из него воду

По-хорошему всю систему трогать не нужно. Если у вас грамотно установлен котел, то перекрываете установленные рядом с ним краны (кроме одного). Расположение труб под котлом может отличаться, но их всегда пять: подача и обратка отопления, вход холодной воды для подпитки котла и для системы ГВС, выход ГВС, подвод газа.

В принципе, можно сливать и через установленный снизу специальный штуцер. Но это дополнительная возня с ведрами и тазиками. С раковиной как-то все понятней.

Для чего все эти манипуляции? Чтобы убедиться, что действительно накачаем расширительный бак, а не создадим видимость этой работы из-за того что в баке осталась вода.

Открываем кран подпитки котла (расположенный снизу небольшой вентиль). Через открытый смеситель потечет содержавшаяся в котле вода. Давление на манометре, который расположен на корпусе, должно упасть до нуля!

3. Накачиваем расширительный бак

На баке есть ниппель, к которому подключаем насос.

Обычно расширительный располагается так, что добраться до ниппеля можно не снимая крышку котла. Чаще для этого нужно подлезть сверху — как на картинке. Иногда делается тоже самое, но снизу.

Давление в баке рекомендуется делать примерно 80% от рабочего давления в системе. Получается около 1,2 атмосферы. (Важный момент: если перекачать сильнее, бак просто не будет работать). Качаете, ориентируясь на манометр насоса. В процессе из смесителя может продолжать вытекать вода.

4.Подключаем котел

Когда с расширительным закончено, нужно снова вернуть систему в рабочее состояние.

Закрываете кран подпитки котла.

Открываете кран подачи холодной воды. Естественно все это тут же пойдет в открытый смеситель.

Когда сольется вся грязь и все пузыри воздуха, закрывайте смеситель. После чего открываете кран подпитки и заново наполняете котел до рабочего давления — ориентируясь по манометру на корпусе.

В финале открываете краны подачи и обратки. Скорее всего давление чуть упадет, тогда можно еще долить воды. Или подождать, спустить воздух из всех батарей и тут уже ориентироваться по местности.

Последний штрих — удаляем воздух из насоса. При работающем котле на торце насоса плоской отверткой выкручивается пробка. Принцип здесь такой же, как и с кранами Маевского.

На этом все. Для новых котлов рекомендуется накачивать расширительный бак раз в два года. Для остальных — каждый сезон.

Норма давления

По сравнению с теплотрассой, где напор воды составляет 12 атм, давление в отопительной системе здания несколько меньше – около 10 единиц. Плохо отрегулированная конфигурация, потери снижают до 5,5 атмосферы.

Между отопительными периодами в трубах поддерживается индекс, превышающий статический показатель. Это предохраняет разводку от попадания кислорода и процесса коррозии. Минимальное значение приведенного условия зависит от высоты жилого строения с запасом 3-5 метров.

Различия между статическим и динамическим давлением

Напор искусственного обогрева МКД насчитывает несколько основных типов.

Таковыми представлены:

  1. Статическое давление. Указывает усилие, с которым столб воды надавливает на внутренние стенки труб, радиаторов, в зависимости от их высоты расположения. При расчетах за ноль (0) принимается поверхностный напор жидкости.
  2. Динамический показатель возникает вследствие движения горячего носителя внутри трубопроводов, батарей.
  3. Рабочее состояние состоит из двух предыдущих показателей, которые обеспечивают безаварийную деятельность всех элементов отопительной конструкции.

Последняя характеристика имеет свои условия, которые выражаются коэффициентами:

  • малоэтажные постройки с закрытым типом циркуляции – 0,20-0,40 mPA;
  • одноэтажные строения с естественным обращением горячего носителя и открытой моделью – 0,10 mPa на каждые 10,0 м столба воды;
  • высотные здания – приблизительно 1,0 мПа.

Роль статического натиска выражается давлением жидкости в закрытой схеме отопления на батареи квартиры и ее разводку в зависимости от количества этажей. Если принять эту формулу за основу, то на каждые 10 метров высоты приходится по одной дополнительной атмосфере.


Откуда берется тепло в батареях.

Добавочным давлением является динамическое. Последнее обусловливается натиском воды на трубопроводы, батареи при движении горячего носителя. Монтируя закрытую схему искусственного обогрева здания с центробежным насосом, необходимо учитывать совместный – статический и динамический напор, особенность оборудования. Например, чугунный радиатор рассчитан на рабочее использование 0,6 mPa.

Пиковые значения

Система отопления закрытого типа подразумевает движение теплоносителя в замкнутом контуре, не сообщающемся с внешней атмосферой. Герметичность контура обеспечивается мембранным расширительным баком. В отличие от традиционного бачка, он может быть установлен в произвольной точке системы. Например, такие баки присутствуют во многих настенных отопительных котлах.

Давление в 100 атмосфер выдерживают монолитные биметаллические радиаторы Rifar SUPReMO. Разрушительным показателем для них является цифра в 250 атмосфер.

Так как жидкость в трубах циркулирует в замкнутом объёме, в системе отопления создаётся определённое давление. Нормой для частных домов высотой 1-2 этажа являются 1,5-2 атмосферы. В больших коттеджах оно может быть более высоким. Верхний предел определяется возможностями самого слабого узла в контуре. В большинстве случаев самым слабым звеном является котёл – он выдерживает до 3 атмосфер. Также в продаже представлены и менее выносливые модели (1-2 атмосферы).

В многоэтажных домах пиковые показатели намного выше. Они достигают до 20 атмосфер и больше. Также здесь случаются гидроудары – давление подскакивает до больших значений, что вызывает разрывы трубопроводов и радиаторов. Поэтому в многоэтажках применяются более прочные и выносливые батареи, способные выдерживать гидравлические удары. Некоторые из них способны противостоять давлению до 100 атмосфер.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
