Диаметр труб для подвода воды в душевую при невысоком давлении

Монтаж труб водоснабжения

Хоть и существует две разные схемы разводки, но на практике обычно применяют либо последовательную схему, либо комбинированную – последовательно-коллекторную. Самыми простыми материалами в плане монтажа разводки водоснабжения считаются – полипропилен, металлопластик, трубы из сшитого полиэтилена и медь.

Разводка труб водоснабжения начинается от точки ввода, т.е. источника подачи воды – насосная станция, гидроаккумулятор, напорный бак, ввод трубы центрального водопровода.

Общая труба подачи, чтобы были наименьшие потери давления, должна быть диаметром не менее дюйма.

В обязательном порядке устанавливается водяной фильтр грубой очистки и запорный кран.

Далее начинается монтаж разводки труб согласно выбранной схеме, т.е. проводятся трубы в ванную, на кухню, прачечную. Если разводка труб начинается в цокольном этаже и там же располагается отопительный котел, то делается отдельный выход к котлу.

При последовательной разводке, если не планируется её скрывать декоративными панелями и коробом, трубы рекомендуется монтировать выше плинтуса на 15 – 30 см. Таким образом, трубы будут малозаметны и местами скрыты сантехприборами.

При прокладке сквозь стены и перекрытия, трубы следует защитить от повреждений. Для этого в отверстие укладывается обсадная труба, либо специальная манжета.

Фиксируются трубы с помощью специальных клипс, пластиковых и металлических хомутов.

Какие показатели считаются нормой (по ГОСТу, СНиП)?

Водоснабжение регулируется следующими нормативным актами:

• СНиП2.04.02-84;
• СНиП2.04.02-85;
• ГОСТ 356-80;
• постановление Правительства РФ №354.

В соответствии с этими документами свободный напор в водопроводной сети на вводе в здание напрямую зависит от его этажности, — для одноэтажных построек этот показатель приравнивается к 1 атмосфере, что соответствует 10-ти метрам водонапора.

В многоэтажных домах это значение увеличивается на 4 метра на каждый этаж здания. В ночное время входящее давление может быть снижено до отметки в 3 метра.

Давление холодной воды должно находиться в пределах от 0.3 до 6 атмосфер, горячей – от 0.3 до 4,5.

Внимание. Согласно п

2.28 СНиП 2.04.02-84, максимальное давление на вводе в сеть водоснабжения многоэтажного здания не может превышать 60-ти метров водяного столба (6 атмосфер). В противном случае следует устанавливать регуляторы давления или использовать зонирование водопроводной сети.

Какая мощность в системе ГВС и ХВС?

Давление воды в многоэтажных домах, подключенных к центральной водопроводной сети, не постоянно.

Оно зависит от таких факторов, как этажность дома или время года, — так в летний сезон, особенно в многоэтажных домах становиться особо ощутима нехватка холодной воды, которая в это время идет на полив придомовых или приусадебных участков.

Муниципальные службы на практике стараются держать уровень на средних показателях в 3-4 атмосферы, правда, не всегда успешно. Минимальные показатели, при котором трубопровод дома может функционировать (и для ХВС, и для ГВС), составляют 0.3 бара на один этаж.

Величина напора горячего и холодного водоснабжения несколько отличается в пользу последнего (допускается разница до 25 %).

Объясняется это просто – холодная вода используется активней, поскольку нужна для функционирования канализации. Поэтому максимальные показатели для ХВС будут 6 атмосфер, а для ГВС – 4.5 атмосферы.

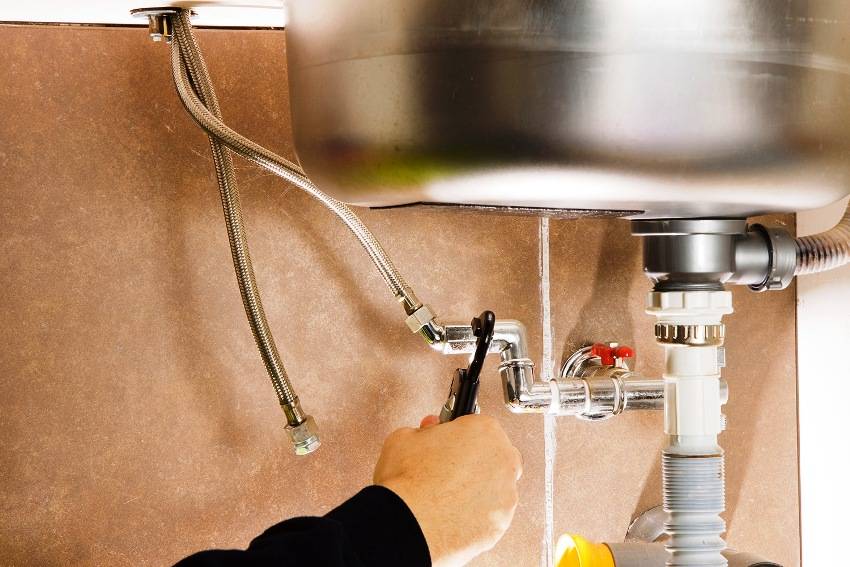

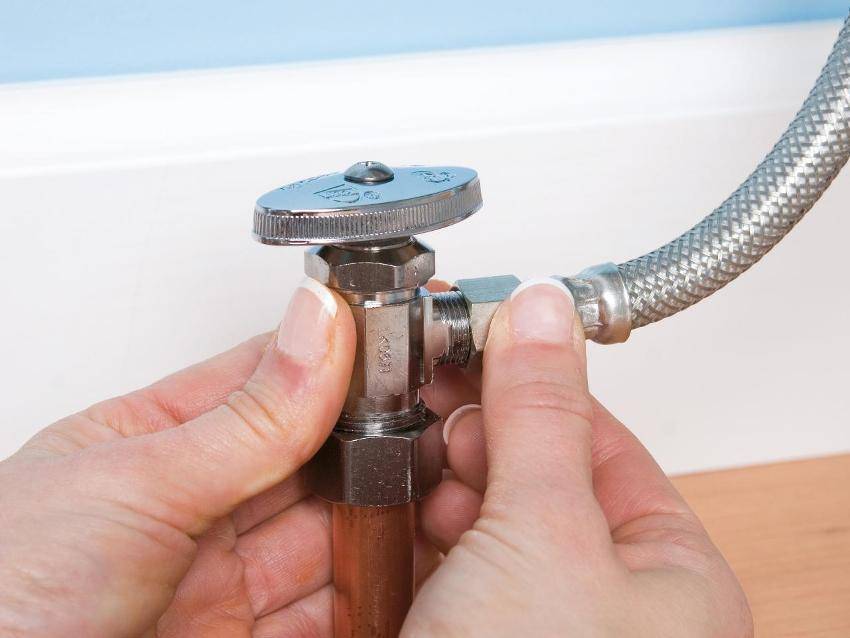

Правила монтажа гибкой подводки

Срок службы гибкой подводки напрямую зависит от правильности ее установки.

Перед монтажом необходимо произвести визуальный осмотр подводки

на предмет качества обжима гильзы, качества концевой арматуры, наличия прокладки, повреждения резьбы, целостности оплетки и других дефектов, которые могут возникнуть при хранении и транспортировке.

Перед монтажом проверить надежность обжима гильзы и целостность оплетки подводки Некачественные соединения могут разрушиться даже при давлении воды в пределах нормы. Доступ к концевой арматуре должен быть свободным для монтажа и осмотра.

Необходимо использовать подводку достаточной длины. Не допускается наращивание длины гибкой подводки с помощью другой подводки.

Запрещается подвергать подводку механическим нагрузкам, скручиванию, растяжению, изломам

во время хранения, транспортировки и монтажа.

Не допускается скручивание подводки по продольной осиУстанавливать подводку с радиусом изгиба не менее 70 мм.

В случае необходимости следует использовать подводку с угловым фитингом.

Минимальный радиус изгиба должен быть не меньше 70 мм

Запрещается устанавливать подводку в натянутом состоянии.

Не допускается установка подводки в натяг

Нельзя допускать перетягивания соединений!

Концевую арматуру следует затягивать с усилием не более 0,4 НМ. Данное усилие соответствует, если накидные гайки прикручиваются вручную и после этого доворачиваются на четверть оборота ключом.

При монтаже концевых фитингов подводки запрещается применять сантехнический лён и другие уплотнители, способные расширяться во влажной среде.

По завершении монтажа убедиться в отсутствии утечек воды

Медленно включите воду, осторожно повернув кран подачи воды до полностью открытого положения. Если появляются капли в местах соединений, то накидные гайки необходимо аккуратно подтянуть

Через 30 мин. после установки необходимо произвести визуальный осмотр соединений и убедиться в отсутствии протечек.

Запрещается:

• эксплуатация подводки при отрицательных температурах и вблизи открытого огня. • вешать на подводку тряпки, губки и другой уборочный инвентарь, хранить вблизи подводки химикаты. • устанавливать гибкую подводку сквозь перекрытия.

Через каждые 6 месяцев рекомендуется делать визуальный осмотр подводки и проверять герметичность крепления концевой арматуры.

Гибкая подводка с внешней оплеткой из нержавеющей стали позволяет шлангу выдерживать высокое давление (до 10 атмосфер) и устойчива к образованию конденсата. Срок службы таких изделий — до 10 лет. Рекомендуемый срок замены — 5 лет.

Как определить диаметр

Чтобы выбрать правильные параметры труб в водопроводе, надо рассчитать пропускные способности оборудования. При постоянном напоре и маленьком сечении давление в системе будет высоким. Эксплуатация на пределе возможностей снижает надежность элементов, что приведет к аварии.

Внутри дома

Для водопровода используют трубы, диаметр которых варьируется от 16 до 100 мм. Из-за низкого запаса прочности модели с показателем от 63 мм и выше для загородного дома применяют редко. Конструкции не выдерживают давления проходящей жидкости, что провоцирует появление трещин на поверхности.

Для работы с бытовыми приборами устанавливают трубы, диаметр которых от 16 до 32 мм. Для техники рекомендуют ставить элементы с сечением в 25 мм, для душа, умывальников и ванных – 32 мм. При обустройстве внутренней канализации отдают предпочтение моделям с параметрами в 50 мм. Для сливов из стиральной или посудомоечной машины достаточно 40 мм.

Пропускная способность труб зависит от количества водозаборных точек и расхода жидкости внутри коттеджа. Через кран в мойке проходит до 5 л в минуту. При прохождении 25-30 л достаточно сечения в 25 мм. В строении с 10 смесителями показатель увеличивается до 50 л/мин, поэтому подойдет диаметр в 32 мм.

Как выбрать диаметр для коттеджаИсточник oboiman.ru

На параметры труб влияет не только количество заборных точек, но и этажность. Если на первом ярусе расположен один санузел и умывальник, то в разводке используют сечение в 20 мм. При увеличении нагрузки до двух туалетов в здании уместно установить стояк на 25 мм, от которого идут отрезки по 20 мм.

В двух- и трехэтажном загородном коттедже монтируют основную трубу с диаметром в 32 мм. От главного элемента пускают боковую разводку с 20 мм. Если в частном доме количество уровней больше 4, то параметры стояка варьируются в пределах 40-50 мм. Точный параметр зависит от числа заборных точек и приборов.

Вне коттеджа

Жидкость к дому от центрального водопровода или от скважины поступает по трубам, внутренний параметр которых 32 мм. При уменьшении характеристик снижается пропускная способность. Если в коттедже будет много точек забора, то на все устройства давления может не хватить. Модели с увеличенным диаметром при магистральной врезке запрещены.

В частном доме с индивидуальным водоснабжением жидкость из скважины поставляют при помощи электрического насоса. Вода к оборудованию поступает через трубы низкого давления. Выходные детали техники работают с диаметрами 25 и 32 мм. Запрещено использовать компоненты, характеристики которых шире, чем у прибора.

Особенности самостоятельной установки гибкой подводки и ухода за ней

После установки шланг должен находиться на видном месте, к нему должен быть обеспечен свободный доступ. Прежде чем монтировать изделие, следует проверить целостность гофры и крепления, потому как в процессе транспортировки или в результате неправильного хранения могут появиться дефекты.

Сильфонная подводка должна находиться на видном месте, чтоб к ней был обеспечен свободный доступ

Закручивая соединители, не следует прилагать чрезмерные усилия или применять для этого газовые ключи, так как можно сорвать резьбу или повредить изделие. Рекомендуется для затягивания гаек использовать разводной ключ. Другие правила, которых следует придерживаться при установке:

1. Не перекручивать и сильно не сгибать кабель. Нужно понимать, что растягивать шланг можно только до установки, после монтажа увеличивать длину изделия запрещено.
2. После завершения работ по установке шланга нужно открыть воду и следить за состоянием соединений на протяжении 5-10 минут. Затем с помощью светлой сухой ткани следует проверить стыковку на сухость – при обнаружении капель нужно повторно подтянуть накидные гайки.

Основные проблемы, которые могут возникнуть в процессе эксплуатации, связаны в основном с покупкой низкокачественного изделия, при этом не всегда некачественный товар отличается низкой ценой

Поэтому необходимо обращать внимание на внешний вид готового изделия и качество выполненных стыков

Другой проблемой, которая приводит к утечке воды, считается слабое обжатие фитинговых соединений. Чтобы избежать покупки сомнительного качества, шланги нужно выбирать только в сертифицированных точках и только у продавцов, которые могут предоставить документы на товар.

Заменить подводку самостоятельно не составляет проблем, главное – правильно подобрать шланг, соответствующий всем параметрам

Качественные изделия могут эксплуатироваться при температуре выше 100 °С, что позволяет их использовать в качестве подводки для отопления. Благодаря качественным материалам, используемым в производстве, шланги устойчивы не только к температуре, но и к перепадам давления. Даже в случае резкой подачи воды под большим давлением, вследствие чего возможен гидроудар, сильфоны из нержавейки гарантируют сохранение целостности оболочки.

Сильфонная гибкая подводка для воды считается современным вариантом подключения сантехники и бытовых приборов, которым требуется доступ к центральному водоснабжению.

Что делать после процедуры?

Большинство медицинских учреждений, которые предоставляют услуги по проведению процедур циркулярного душа, имеют места для отдыха и релаксации пациентов. После подобных манипуляций у пациента может наблюдаться учащенное сердцебиение, слабость или головокружение.

После процедуры необходимо переодеться в сухую одежду и некоторое время провести в месте, предназначенном для отдыха в спокойном (сидячем или лежачем) состоянии. Состояние должно нормализоваться в течение 10-30 минут. После прохождения сеанса циркулярного душа, особенно на начальных стадиях, тело распарено и находится в расслабленном состоянии.

По этой причине так же не стоит сразу покидать учреждение, так как можно спровоцировать простудное заболевание. Нужно дать телу прийти в норму, высохнуть, после чего направляться домой. Для улучшения эффекта и запусков регенеративной функции организма не рекомендовано употреблять пищу в течение 1-3 часов после проведения процедуры. Воду можно пить по мере необходимости.

Пластиковые

В наше время альтернативой металлическим трубам стали их пластиковые аналоги. Причем их размеры имеют больше разброс. Материалом для такого изделия служит:

• Полипропилен;
• Полиэтилен;
• Металлопластик.

Каждый производитель таких труб сам устанавливает свою размерную сетку. Поэтому если изготавливается одна система, желательно использовать детали одного и того же производителя.

Безусловно, расхождения обязательно будут, но они будут минимальными, и не вызовут особых трудностей у хорошего мастера. Если у человека мало опыта, ему придется приложить некоторые усилия, чтобы подогнать все размеры.

Таблица размеров пластиковых труб для водопровода с применением полипропилена различной плотности показывает самые популярные модели.

Когда прокладываются всевозможные коммуникации, строители используют и другие диаметры водопроводных пластиковых труб.

Диаметры водопроводных труб в таблице помогают подбирать подходящее изделие для проведения ремонта или других работ.

Инструмент и материал для установки посудомоечной машины

Для работы вам понадобиться:

• Ключ сантехнический разводной.
• Ключ трубный.
• Отвертку крестовую и простую (шлиц)
• Инструмент для резки сантехнической трубы
• Зенковку трубную-это инструмент для снятия заусенцев с внутренней сторону отрезанной трубы.
• Уровень строительный короткий (до 40 см)
• Дрель электрическая с набором перьевых сверл по дереву:15 и 22 и 50мм.
• Труба медная сантехническая для подвода воды к посудомойке.
• Фитинги к медной трубе (Фитинг соединительный элемент для труб. В нашем случае это цанговые гайки специально для медных труб)(смотрите слайд-шоу:фитинги резьбовые или другие слайды Пресс-Фитинги)

Примечание: Если вы будете подводить воду гибким шлангом, входящим в комплект посудомоечной машины (если вам хватает его длинны) ,то вам трубы и фитинги не нужны.

Для подвода воды к посудомоечной машине можно выбрать медные или металлопластиковые трубы высокого давления. В этом случае фитинги подбираются по типу выбранных вами труб.

• Также вам понадобиться тройник или уголок водопроводный с запирающим шаровым вентелем. Вентиль позволит вам в любой момент отключить посудомойку от общей водопроводной системы квартиры.
• Лен сантехнический с пастой Unipack или ФУМ-лента, саморезы с пластиковыми дюбелями.

Особенности

Потребность в гибких водопроводных шлангах была актуальной всегда. На протяжении десятилетий они использовались в качестве временных водопроводов в летнее время для подведения воды к грядкам и емкостям на дачных и приусадебных участках. Для этих целей выпускали армированный шланг для воды диаметром 25 мм. Внешний диаметр равнялся 35 мм. Стандартная длина таких изделий составляла 30 метров. Оболочка шланга состоит из трех слоев. Внешний слой выполнен из относительно мягкой резины, под ним слой синтетического армирующего корда, который предохранял от пережимов и скручивания, и внутренний слой более твердой резины. Такой рукав для дачного участка можно приобрести и сейчас.

Как рассчитать личные потребности

Многие люди, узнав фактическое потребление воды на принятие душевых процедур, стали на путь экономного расхода природных ресурсов.

Ориентировочный порядок расчета личных потребностей:

1. Желательно составить для себя график, в котором объективно указано количество необходимых душевых процедур в неделю и месяц.
2. Врачи-дерматологи и косметологи рекомендуют для человека, ведущего среднеактивный образ жизни, принимать душ не менее 2 раз в неделю (можно добавить один на непредвиденный случай).
3. При ведении активного образа жизни (занятие спортом, тяжелый физический труд и т.п.) душевую процедуру можно осуществлять 4-5 раз в неделю.
4. Далее следует учесть рекомендацию выключать воду в процессе мытья (для намыливания тела и головы, на отвлеченные дела — разговор по телефону и т.п.) и сразу после удаления мыла и ополаскивания.

Если учесть все рекомендации, то для уточнения фактического времени желательно провести хронометраж своего пребывания в душе (непосредственно под струей из лейки). Это делается несложно.

Пример расчета потребления воды и времени на одну душевую процедуру (в минутах):

1. Отметить время включения воды и ее выключения — 15.
2. Из этого показателя вычесть периоды отключенного водотока — 2 х 1,5 = 3.
3. Разница составила 12 минут.
4. Результат умножить на усредненное значение расхода воды: 12 х 9 = 108.
5. Полученный результат соответствует фактическому расходу жидкости в литрах.

В действительности, за 15 минут душевой процедуры человек может хорошо помыться. Если ему надо только освежиться, то достаточно 3-4 минут. Если учесть все нюансы, то нетрудно рассчитать, сколько литров необходимо пользователю душа на месяц (или другой срок). Индивидуально желательно учесть:

• походы в баню или сауну;
• принятие ванны;
• посещение бассейна и т. п. водные мероприятия.

После этого жильцу дома нетрудно понять, можно ли сократить расходы воды на принятие душевых процедур. Если да, то на сколько и за счет каких мероприятий.

Чтобы избежать излишнего расхода воды, рекомендуется чаще убеждаться в том, что вся система снабжения ресурсом работает нормально. При сбоях даже в одном узле качество подачи жидкости может ухудшиться.

Как выбрать шланг для смесителя?

Специалисты рекомендуют при выборе гибких шлангов для установки сантехники на кухне или в ванной обращать внимание на следующие детали:

Наличие этикетки с указанными техническими характеристиками, это позволит не допустить ошибки
Убедитесь, что диаметр и тип крепления соответствует вашему оборудованию.
Обязательно обратите внимание на вес изделия, если у него алюминиевая оплетка, то шланг будет значительно легче, чем тот, где используется сталь (в большинстве случаев у таких продуктов и штуцер сомнительного качества). Как показывает практика, они быстро выходят из строя, буквально, в течение полугода, а то и раньше.
Следует отказаться от подводки, если она оснащена пластиковым штуцером, такое крепление не рассчитано на требуемую для бытовых целей нагрузку.
В том случае, если шланг обладает недостаточной гибкостью, также не следует его приобретать, поскольку такой признак свидетельствует о плохом качестве
Как правило, из-за этого на оплетке возникает несколько микротрещин, что может вызвать деформацию.
Обратите внимание на пресс гильзы, в качестве материала для них должна использоваться нержавейка

Важно, чтобы их трубки плотно держались — это показатель качественной отпрессовки.
Проверьте исполнение накидных гаек, если они очень тонкие или легкие, значит, это низкокачественное изделие, и при его использовании большая вероятность возникновения проблем.
Некачественная резина имеет резкий характерный запах, обнаружив такой, откажитесь от данной модели, поскольку такой материал начнет подтекать довольно быстро.
Подбирая шланги для горячей воды, не ошибитесь с цветовой маркировкой, они должны быть с красной или красно-синей нитью, с синей отметкой не подходят.
Подбирайте подводку соответствующей длины, нежелательно, чтобы она провисала или была внатяжку.
Ко многим брендовым устройствам (например, Damixa или Hansgrohe) входят в комплектацию 50-ти сантиметровые шланги. Чтобы подсоединить смеситель на кухне, длины вполне хватит, но для подключения другого оборудования они могут оказаться короткими, например, стандартное размещение над ванной 150 см

В этом случае, можно их снять и прикрутить подводку нужной длины или использовать ее в качестве удлинителя. Последний вариант не совсем удачен. Это связано с тем, что в удлиненном шланге появится лишнее соединение, а значит, снизится надежность.
Какой продукт выбирать, импортный или отечественного производства, особого значения не имеет, заметим, что наши изделия, порой, бывают лучше и надежней зарубежных.

Повысительный насос для дачи: какие бывают

Это устройство небольшого размера, которое повышает уже имеющееся невысокое давление. То есть, с нуля они его создавать не могут. Врезается это устройство в существующий водопровод и подкачивает воду, поднимая давление на 1-3 атм. Есть несколько типов повышающих давление насосов:

• По типу охлаждения:
  • с сухим ротором — имеют более высокий КПД, но сильнее шумят и имеют большие размеры;
  • с мокрым ротором — уровень шумов невысокий, размеры небольшие, но не очень эффективны, хотя с повышением давления в дачном водопроводе (и не только) справятся на 100%.
• По способу включения:
  • ручное включение — когда необходимо повысить давление, включаете, не нужно — выключаете; не очень удобно: нужно следить за тем, чтобы насос не перегрелся;
  • автоматическое включение — наличие расхода контролируется датчиком потока; при открытии крана или другого потребителя и наличии определенного расхода в секунду, происходит включение насоса, когда расход отсутствует, насос выключен;
  • комбинированные модели, которые переводом переключателя работают то в одном, то в другом режиме.
    Повысительные насосы с горизонтальным и вертикальным расположением
• По способу установки:
  • горизонтально;
  • вертикально;
  • в обеих позициях.
• По наличию скоростей:
  • одноступенчатые — имеют одну скорость подкачки;
  • многоступенчатые — могут работать с разной интенсивностью, которая зависит от величины расхода.
• По типу конструкции:
  • ин-лайн — компактные, но малопроизводительные модели, встраиваемые в подающий трубопровод;
  • вихревые — производительные, но шумные и требующие специальной обвязки.

Как выбрать

Чтобы особо не путаться, подкачивающий насос для водопровода на даче, обычно берут ин-лайн (встраиваемые) с мокрым ротором. Это самый оптималный дачный вариант: небольшой шум, удобство монтажа.

Тип установки вертикальный или горизонтальный — зависит от того места, в котором его будете устанавливать. Относительно скоростей — лучше, конечно, многоступенчатая регулировка, но такие насосы стоят немало, потому в дачном водопроводе устанавливаются редко.

Еще можно обратить внимание на материал корпуса. Он может быть из чугуна или нержавеющей стали

Из нержавейки, естественно, лучше, но и дороже. Нужно обратить внимание на материал, из которого изготовлена крыльчатка насоса. В самых дешевых моделях она может быть из пластика, в более дорогих — из бронзы или латуни.

Вихревой насос для повышения давления на даче

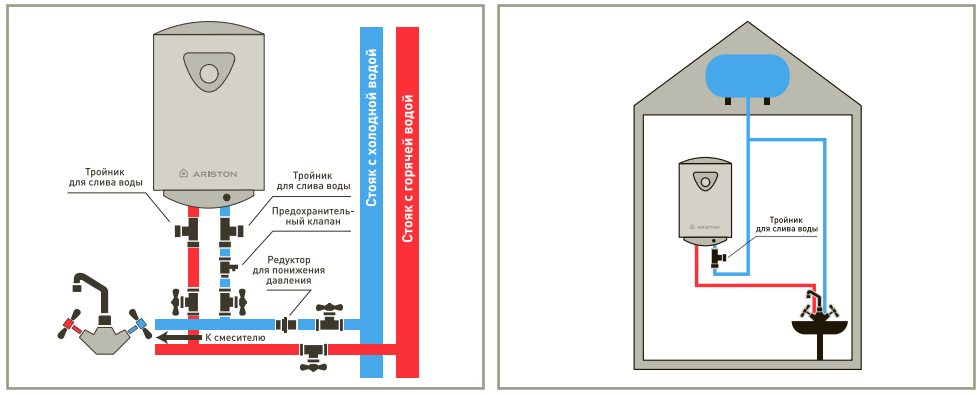

Установка водонагревателя своими руками: пошаговая инструкция

Чтобы правильно повесить нагреватель, изучают инструкцию по монтажу от производителя и чертят схему, отметив на ней высоту бойлера от пола, расстояние до стен и потолка. Предварительно к месту установки подводят электрику и воду. Вместо розетки часто монтируют отдельный автомат на распределительном щите и подсоединяют к прибору кабель сечением не меньше 2,5 мм2.

Установку выполняют в такой последовательности:

1. Рулеткой измеряют расстояние от верхней части корпуса до креплений и между ними.
2. Размечают подготовленное место. Мелом наносят высоту бойлера, отступы от поверхностей, центры крепежных отверстий.
3. Перфоратором бурят каналы так, чтобы они дошли до капитальной стены (если сверху смонтирована обшивка из гипсокартона).
4. В отверстия молотком забивают дюбеля и вкручивают в них крючки. Альтернативный вариант – забивные анкеры с крюками, поставляемые в комплекте с бойлером.
5. Подвешивают бак. Если устанавливать бойлер большого объема приходится на высоте, лучше привлечь помощника.
6. Перекрывают воду. В трубы врезают тройники, гибкими шлангами подсоединяют к ним входной и выходной патрубки, на входе ставят предохранительный клапан для сброса избыточного давления. Места соединений обматывают паклей.
7. Монтируют краны и открывают их, подключив воду.

Видеоролик наглядно демонстрирует, как подбирается высота установки водонагревателя, выполняется его монтаж и подключение:
