Теплообменник пластинчатый: виды, конструктивные особенности и принцип работы

Инструкция по эксплуатации

К каждому заводскому пластинчатому теплообменнику обязательно прилагается подробная инструкция по эксплуатации, содержащая всю необходимую информацию. Ниже будут приведены некоторые основные положения, касающиеся всех типов ПТО.

Установка ПТО

1. Место расположения агрегата должно обеспечивать свободный доступ к основным узлам для проведения технического обслуживания.
2. Крепление подающих и отводящих магистралей должно быть жестким и герметичным.
3. Устанавливать теплообменник следует на строго горизонтальную бетонную или металлическую основу, обладающую достаточной несущей способностью.

Пуско-наладочные работы

1. Перед запуском агрегата необходимо проверить его герметичность согласно рекомендациям, приведенным в техническом паспорте изделия.
2. При первичном запуске установки скорость повышения температуры не должна превышать 250С/ч, а давление в системе 10 Мпа/мин.
3. Порядок проведения и объем пуско-наладочных работ должны четко соответствовать приведенному в паспорте агрегата перечню.

Эксплуатация агрегата

1. В процессе использовании ПТО не допускается превышение температуры и давления рабочей среды. Перегрев или повышение давления могут привести к серьезным поломкам или полному выходу из строя агрегата.
2. Для обеспечения интенсивного теплообмена между рабочими средами и увеличения КПД установки необходимо предусмотреть возможность очистки рабочих сред от механических примесей и вредных химических соединений.
3. Значительно продлить срок службы устройства и увеличить его производительность позволит регулярное проведение технического обслуживания и своевременная замена поврежденных элементов.

Классификация

Классификация теплообменников предусматривает их деление на такие виды:

• пластинчатые;
• трубчатые.

Пластинчатые устройства включают набор пластин с волнистыми каналами со штамповкой и поверхностями, предназначенными для циркуляции жидкостей. Пластины соединены при помощи прорезиненных прокладок и стяжек. Преимущества подобных устройств – легкость в применении и компактность.

Пластинчатые теплообменники находят все более широкое применение. Сфера их использования не ограничивается только промышленным оборудованием, возможен также монтаж этих устройств в жилых домах для монтажа отопительных систем.

Пластинчатые теплообменники классифицируются на группы:

• неразборные (они же сварные и паяные);
• полусварные;
• разборные.

Разборные устройства наиболее популярны. В них пластины разделены при помощи резиновых уплотнителей. Установка не занимает много времени, а эксплуатация не вызывает трудностей.

Классический вариант пластинчатых теплообменников имеет входные и выходные патрубки на поверхности передней плиты. Некоторые устройства имеют патрубки и на передней, и на задней панелях. Рабочие среды подсоединяются к патрубкам посредством фланцевых, резьбовых, стальных соединений. Некоторые модели имеют меньшее количество патрубков, тогда теплоносители подсоединяются непосредственно к плите.

Трубчатые теплообменники включают трубы малого диаметра, вваренные в другие трубы. Достоинствами устройства считается применение в условиях повышения давления.

По критерию способа теплообмена техника подразделяется на смесительную и поверхностную. Устройства смесительного типа передают тепло при плотномконтактировании носителей. Поверхностные теплообменники содержат два контура, в которых происходит перемещение сред с отличными температурами. Обмен теплом между ними возможен через поверхностные элементы пластин, стенок, листов или труб, которые выполнены из теплопроводящих материалов (нержавеющей или высокоуглеродистой стали, сплавов цветных металлов). Этот тип оборудования применяется в жилищно-коммунальном хозяйстве, промышленных предприятиях и в организации малого бизнеса.

Поверхностные теплообменники делятся виды: рекуперативные и регенеративные. Рекуперативные теплообменники характеризуются константным обменом тепла посредством стенок контуров при однонаправленном движении носителей. В регенеративных устройствах происходит поочередный контакт носителей с теплообменивающей поверхностью.

Рекуперативные теплообменники тоже классифицируются:

1. Погружные. Принцип работы предусматривает движение одного теплоносителя по змеевику, который погружен в бак, содержащий второй жидкий теплоноситель. Модель отличается удобством в применении, характеризуется оптимальной стоимостью.
2. Оросительные. Сфера применения – как конденсаторы в системах охлаждения. Теплобменники выглядят как змеевики из горизонтальных труб, которые размещены в вертикальной плоскости. У каждого ряда труб есть желоб, по которому на них стекает вода пониженной температуры. Вода, которая не испарилась, возвращается в систему благодаря насосу.
3. Витые. Представляют собой систему труб, намотанных на сердечник. Компактны и высокоэффективны.
4. Спиральные. Для оборудования характерен вид двух спиральных каналов, которыми обвита центральная перегородка. Предназначены для охлаждения и нагрева вязких жидкостей.
5. Кожухотрубные. Трубные решетки присоединены к кожуху посредством сварки. В них закрепляются трубы. Крепление их происходит плотно при помощи развальцовки. Решетки закрыты крышками на шпильках, болтах и прокладках. Кожух включает штуцера (патрубки). Принцип работы заключен в циркуляции носителя тепла в межтрубном пространстве и по трубам. Увеличение теплоотдачи происходит при помощи оребрения.
6. Секционные – последовательность секций, которые представляют собой кожухотрубные устройства.
7. Пластинчатые. Включают набор пластин с волнистыми поверхностями со штамповкой и каналами для движения жидкостей. Возможна работа только при пониженном давлении.

Кожухотрубный теплообменник

Типовые пластины и прокладки

Пластины

Самая важная и самая дорогая часть ПТ – это его термические пластины, которые изготавливаются из металла, металлического сплава или даже специальных графитовых материалов, в зависимости от области применения. Примеры материалов для изготовления ПТ, обычно встречающиеся в промышленном применении:

• нержавеющая сталь,
• титан,
• никель,
• алюминий,
• инколой,
• хастеллой,
• монель,
• тантал.

Пластины могут быть плоскими, но в большинстве случаев имеют гофры, которые оказывают сильное влияние на теплогидравлические характеристики устройства. Некоторые из основных типов пластин показаны на рисунке 3, хотя большинство современных ПТ используют шевронные типы пластин.

На рисунке – Типичные категории пластинчатых гофр: (а) стиральная доска, (б) зигзагообразная, (в) шевронная или елочка, (г) выступы и углубления, (д) стиральная доска со вторичными гофрами, (е) косая стиральная доска.

Каналы, образованные между соседними пластинами, создают закрученное движение для жидкостей, как видно на следующем рисунке.

Рисунок  – Турбулентный поток в каналах пластинчатого теплообменника

Угол шеврона обращен в смежных листах, так что, когда пластины затягиваются, гофры обеспечивают многочисленные точки контакта, которые поддерживают оборудование. Уплотнение пластин достигается прокладками, установленными по периметру.

На рисунке – Технические характеристики пластин

Прокладки

Прокладки обычно представляют собой формованные эластомеры, выбранные на основе их совместимости с жидкостью и условий температуры и давления. Многопроходные устройства могут быть реализованы в зависимости от расположения прокладок между пластинами. Бутиловые или нитрильные каучуки – это материалы, обычно используемые при изготовлении прокладок.

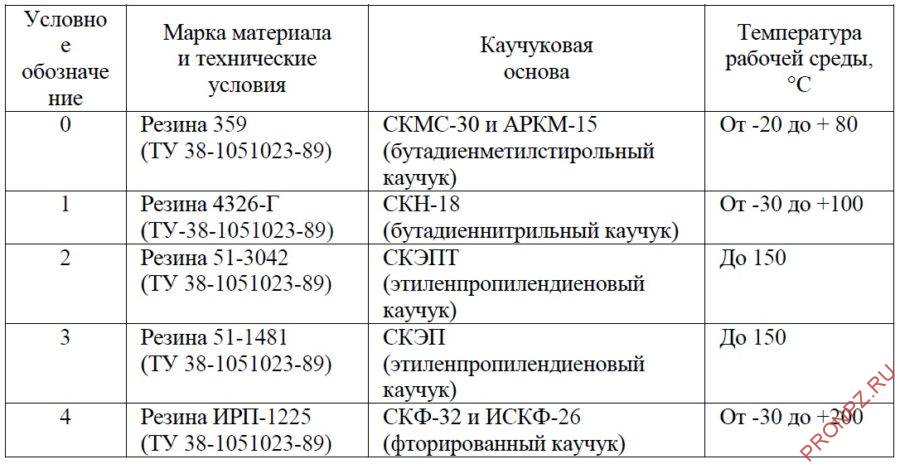

На рисунке – Технические характеристики прокладок

Расчет

Выбор подходящего теплообменника сложно выполнить, оперируя только одной лишь его мощностью или пропускной способностью. Эффективность подготовки ГВС зависит и от состояния теплоносителя в первом контуре и во втором, от материала и конструкции теплообменника, скорости и массовой части теплоносителя, проходящего в единицу времени через пластинчатый теплообменник. Однако, естественно следует предварительно выполнить расчет, позволяющий прийти к определенному сочетанию мощности и производительности для выбора подходящей модели.

Базовые данные необходимые для расчета:

• Тип среды в обоих контурах (вода-вода, масло-вода, пар-вода)
• Температура теплоносителя в системы отопления;
• Максимально допустимое снижение температуры теплоносителя после прохождения теплообменника;
• Начальная температура воды, используемой для ГВС;
• Требуема температура ГВС;
• Целевой расход горячей воды в режиме максимального потребления.

Кроме этого в формулах для расчета задействована удельная теплоемкость жидкости в обоих контурах. Для ГВС используется табличное значение для начальной температуры воды, чаще +20оС, равное 4,182 кДж/кг*К. Для теплоносителя следует отдельно находить значение удельной теплоемкости, если в его составе имеется антифриз или другие присадки для улучшения его качеств. Аналогично для централизованного отопления берется приблизительное значение или фактическое на основании данных теплокоммунэнерго.

Целевой расход определяется количеством пользователей для горячей воды и количеством устройств (краны, посудомоечная и стиральная машинка, душ), где она будет использована. Согласно требованиям СНиП 2.04.01-85 необходимы следующие значения расхода горячей воды:

• для раковины – 40 л/ч;
• ванная – 200 л/ч;
• душевая – 165 л/ч.

Значение для раковины умножается на количество устройств в доме, которые могут использоваться параллельно, и складывается со значением для ванны или душевой в зависимости от того, что именно используется. Для посудомоечной и стиральной машинки значения берутся из паспорта и инструкции и только при условии, что они поддерживают использование горячей воды.

Второе базовое значение – это мощности теплообменника. Рассчитывается исходя из полученного значения расхода жидкости и разницы температур воды на входе в теплообменник и на выходе.

где m – расход воды, С – удельная теплоемкость, Δt – разница температур воды на входе и выходе ПТО.

Для получения массового расхода воды следует расход, выраженный в л/ч умножить на плотность воды 1000 кг/м3.

КПД теплообменников оценивается на уровне 80-85%, и многое зависит от конструкции самого оборудования, так что полученное значение следует разделить на 0,8(5).

С другой стороны ограничением по мощности будет расчет, выполненный со стороны первого контура с теплоносителем, где, используя уже разницу допустимых температур для системы отопления, получаем максимально допустимый забор мощности. Конечный результат будет компромиссом между двумя полученными значениями.

Если забора мощности для нагрева нужного количества горячей воды не хватает, то разумнее использовать две ступени подогрева и, соответственно, два теплообменника. Мощность распределяется между ними поровну от требуемого расчета. Одна ступень выполняет предварительный нагрев, используя в качестве источника тепла обратку отопления с пониженной температурой. Второй ПТО уже нагревает окончательно воду за счет горячей воды с подачи отопления.

Сферы использования оборудования

Рассматриваемые модели применяются в коммунальном хозяйстве для достижения следующих целей:

• дополнительное прогревание среды в горячем водоснабжении;
• нагрев воды в бассейнах и бойлерах;
• обеспечение независимого контура отопления от ЦТП или ТЭЦ;
• вентиляция помещений;
• прокладка теплых полов.

В таких условиях максимальная температура воды может составлять 180°C на фоне давления в пределах 10-16 кПа. Пластины изготавливаются из нержавейки толщиной 0,4 мм, для уплотнителей используется этиленпропилен.

В пищевой отрасли теплообменники задействованы при производстве растительных масел, молочных продуктов, спирта, сахара, пива. Они применяются в качестве элементов испарительных, охладительных, пастеризующих линий. Здесь актуальны паяные и разборные модели.

В металлургии пластинчатые компоненты включены в оборудование для охлаждения рабочих жидкостей. В данной отрасли в интенсивном охлаждении нуждаются плавильные печи, прокатные и разливочные механизмы, травильные растворы, гидравлические смазки.

Теплообменники в нефтегазовой сфере помогают подогревать и охлаждать жидкости, вещества, задействованные в крекинге и технологической подготовке сырья. Агрегаты применяют в качестве составных частей сетевых систем, оборудования для химобработки воды, обеспечения низкого давления. Пластины для газовой и нефтяной промышленности изготавливают на базе чистого титана в виде листов толщиной не более 0,7 мм. К маркам полимера, применяемым для производства уплотнительных прокладок, предъявляются высокие требования по устойчивости к химическому и термическому воздействию.

Пластинчатые теплообменники, востребованные в судостроении, служат охладителями для всей системы и главного двигателя. Носителями в подобных условиях являются моторные масла, отличающиеся по вязкости, морская вода, СОЖ. Агрегаты также актуальны в составе отопительных контуров и ГВС на крупных морских судах.

Технические характеристики

Как правило, технические характеристики пластинчатого теплообменника определяются количеством пластин и способом их соединения. Ниже приведены технические характеристики разборных, паяных, полусварных и сварных пластинчатых теплообменников:

Рабочие параметры	Единицы измерения	Разборные	Паяные	Полусварные	Сварные
КПД	%	95	90	85	85
Максимальная температура рабочей среды	0С	200	220	350	900
Максимальное давление рабочей среды	бар	25	25	55	100
Максимальная мощность	МВт	75	5	75	100
Средний период эксплуатации	лет	20	20	10 — 15	10 — 15

Исходя из приведенных в таблице параметров определяют необходимую модель теплообменника. Помимо этих характеристик, следует учесть тот факт, что полусварные и сварные теплообменники больше приспособлены к работе с агрессивными рабочими средами.

Как использовать теплообменники для получения ГВС от отопления

Есть несколько возможностей нагревать воду для бытовых нужд при помощи теплообменника и отопления:

• Нагрев проточной воды. Недостаток — ограниченные возможности по расходу горячей воды, отсутствие запаса, сложность реализации поддержания стабильной температуры (надо организовывать узел подмеса или ставить контроллер). Достоинства — требуется мало места, малое количество компонентов.

• Нагрев воды в какой-то емкости. Теплообменник для горячей воды от отопления опускается в какую-то емкость, заполненную водой. По сути, это уже бойлер косвенного нагрева. Но в нем установлен теплообменник и подключается он к ГВС. Но речь сейчас не о них, так что не в этой статье.

Выбор промышленного теплообменного оборудования

Для эффективного выполнения задач в промышленности теплообменник должен соответствовать требованиям технологического процесса:

• возможность регулирования и поддержания температуры рабочей среды;
• соответствие скорости циркуляции продукта необходимой минимальной продолжительности пребывания агента в системе;
• устойчивость материала теплообменника к воздействию рабочей среды;
• соответствие устройства давлению теплоносителя.

Второй важный критерий отбора – экономичность и производительность прибора, сочетание высокой интенсивности теплообмена с сохранением необходимых гидравлических показателей устройства.

Эксплуатация разных видов теплообменных устройств в промышленности

Применение теплообменников может быть построено по следующим направлениям:

• использование остаточного тепла для генерации электрической энергии;
• точная регулировка температуры во время химических процессов;
• вторичное использование энергии для бытовых потребностей;
• поддержание температуры в бытовых системах отопления в стандартизированных параметрах.

Исходя из поставленных задач, можно выбрать оптимальную модель прибора по мощности, конструкции и иным параметрам.

Пластинчатый теплообменный аппарат

Оборудование с пластинами может быть использовано в разных отраслях промышленности, в том числе пищевой. Его использование экономически целесообразно при пастеризации молока и сока, которое происходит в три шага. Подогретый на третьей стадии раствор используется как горячий теплоноситель для подогрева на двух остальных этапах. Это позволяет значительно экономить ресурсы.

Не менее распространены пластинчатые модели при обогреве паром с низким давлением. Данный прибор не пригоден для функционирования в условиях высокого давления из-за большой вероятности разгерметизации уплотнительных прокладок между пластинами.

Принципиальная схема пластинчатого теплообменного аппарата 1,3,5 – нечетные пластины; 2,4 – четные пластины; I – вход и выход первого теплоносителя; II – вход и выход второго теплоносителя

Труба в трубе

Оборудование, которое имеет небольшую площадь теплообмена и применяется только в установках малой мощности для передачи энергии в средах «газ-жидкость».

Схема теплообменного аппарата “труба в трубе” 1 – внутренняя труба; 2 – наружная труба; 3 – изогнутая соединительная труба; 4 – соединительные патрубки

Спиральные конструкции

Приборы применяются для взаимодействия рабочих сред «жидкость-жидкость». В качестве агента нередко выступает пар.

Основное назначение теплообменника: конденсаторы пониженного давления. Если теплоноситель имеет твердые частицы, волокна и иные примеси, прибор устанавливают в горизонтальном положении для предотвращения скапливания веществ в нижней части установки.

Схема спирального теплообменника

Элементные модели

Теплообменник представляет собой нескольких секций, объединенных в одну конструкцию. Его активно эксплуатируют, когда необходимо работать с высоким давлением, или теплоносители циркулируют с одинаковой скоростью без изменения агрегатного состояния.

Кожухотрубный аппарат

Установка, в которой теплоносители движутся по трубам и в межтрубном пространстве. Для увеличения скорости процесса предусмотрены решетки и перегородки. Область применения: промышленность и транспортная сфера для нагрева, охлаждения и конденсации газообразных и жидких сред.

Витые приборы

Установки участвуют в разделении газовых смесей путем глубокого охлаждения в приборах высокого давления. Один из главных недостатков конструкции – трансформация под действием температурного напряжения.

Схема витого теплообменника

Графитовые теплообменные установки

Это незаменимое оборудование на ряде предприятий. Материал устройства устойчив к коррозии и отличается высокой теплопроводностью.

Схема графитового теплообменника

Конструкция пластинчатого теплообменника

Начнем с того, что пластинчатый теплообменник – это сборная конструкция, в состав которой входят:

• Неподвижная плита.
• Подвижная плита.
• Набор пластин.
• Крепежные изделия, которые стягивают две плиты, образующие раму.
• Нижняя и верхняя направляющие в виде прута с круглым сечением.

Размер рам может быть разный, все зависит от мощности самого теплообменника. Чем больше в него входит пластин, тем больше у него производительность. Соответственно больше размеры и вес.

Количество пластин для каждой модели имеет определенный показатель. В их конструкции установлены резиновые прокладки, обеспечивающие герметизацию протоков, по которым движется теплоноситель. Стягивание пластин к неподвижной плите подвижной является достаточным, чтобы установить необходимую плотность соприкосновения двух резиновых прокладок, расположенных на соседних пластинах.

Если рассматривать сам теплообменник с позиции действующих на него нагрузок, то в основном они действуют на пластины и прокладки. Рама и крепежные детали – всего лишь выполняют роль своеобразного корпуса. Поэтому есть смысл поговорить только о пластинах.

Пластины теплообменника

Во-первых, начнем с того, что изготавливают их только из нержавеющей стали. Всем известно, что этот металл прекрасно справляется и с негативным воздействием некачественного теплоносителя, и с высокими температурами в камере сгорания топлива. Так что производители сделали единственно правильный выбор. Технологический процесс изготовления – штамповка. Это и понятно, потому что сделать плиту со сложной конфигурацией, да к тому же, чтобы сам материал не потерял свои качества и свойства, можно только таким способом.

Хотелось бы добавить, что пластины теплообменника можно изготавливать не из всякой нержавейки. Есть специальные марки, которые рекомендуются к использованию. Из отечественных можно порекомендовать сталь марки 08Х18Н10Т.

Устройство самих плит очень интересное. В них использована так называемая технология «Off-Set». То есть, поверх плоскости созданы канавки, которые могут располагаться симметрично или нет. Такая рельефная поверхность увеличивает площадь теплового отбора, плюс происходит равномерное распределение самого теплоносителя.

Резиновые прокладки же крепятся к самим пластинам с помощью клипсового соединения. Это просто, но очень надежно. К тому же необходимо добавить, что сами прокладки изготовлены таким образом, что их центровка по направляющей производится самостоятельно, так сказать, в автоматическом режиме. То есть, вам не надо будет что-то подталкивать, поддерживать и так далее. Все встанет на свои места без вашего вмешательства. А окантовка манжеты создаст дополнительный барьер, который поможет сдерживать утечку теплоносителя.

Пластины от теплообменника

В настоящее время производители выпускают два вида пластин для пластинчатых теплообменников.

1. Пластины с термически жестким рифлением. Их канавки расположены под углом 30º. Такие пластины обладают более высоким показателем теплопроводности, но не могут выдержать большого давления теплоносителя.
2. Элементы с термически мягким рифлением. Здесь используется угол 60º. Такие пластины имеют низкую теплопроводность, но выдерживают достаточно высокое давление внутри отопительной системы.

Кстати, комбинируя пластины внутри теплообменника, можно подобрать оптимальный вариант теплоотдачи всего прибора в целом. Но знайте, чтобы сам теплообменник работал эффективно, необходимо, чтобы прибор работал в турбулентном режиме. То есть, при высокой теплоотдаче жидкость по каналам должна течь без затруднений. Кстати, для информации, в кожухотрубном теплообменнике, где конструкция – «труба в трубе» — режим внутри прибора ламинарный.

Что нам это дает? Только одно – при одинаковых теплотехнических показателях размеры пластинчатого теплообменника практически в четыре раза меньше. То есть, это устройство в разы компактнее.

Прокладки

Жесткие требования к герметичности пластинчатого теплообменника дали толчок к производству прокладок из полимерных материалов. В настоящее время чаще всего используется материал «ЕРDМ» (этиленпропилен). Он прекрасно выдерживает высокие температуры не только воды, но и пара.

Но практически тут же разрушается под действием жиров и масел. Кстати, температурный режим этого полимера от минус 30С до плюс 160С. Очень даже неплохой показатель. Но это не единственный материал, который используется в пластинчатых теплообменниках в качестве прокладочного материала.

Чаще всего прокладки крепятся к пластинам клипсовым замком, реже клеевым составом.

Особенности подключения к системе горячего водоснабжения

Если для сушилки полотенец используется отдельный отвод (последовательное подключение к системе горячего водоснабжения), а вода из него выводится через источники внутри квартиры, то установка полотенцесушителя на горячую воду проводится без дополнительных работ. Но при таком подключении сушки для полотенец снижается температура горячей воды. Его обычно используют в небольших домах.

Цены на сушилки разного типа в магазине

Чаще устройство подключается к водопроводу, заменяя часть стояка, такое можно увидеть в ванной в панельном доме. При установке полотенцесушителя на стояк горячего водоснабжения необходима дополнительная страховка в виде байпаса.

Разновидности узлов обвязки

Обвязка данного прибора состоит из целого ряда элементов, которые ответственны за регулирование температуры носителя тепла, устройства контроля, подводку. При этом крайне необходимо подобрать все элементы обвязки таким образом, дабы те целиком соответствовали всем требованиям носителя тепла. Мы имеет в виду, в первую очередь, затраты этого носителя, а также сечение патрубков. Итак, обвязка калорифера традиционного вида состоит из следующих элементов:

1. насоса;
2. клапана, оборудованного электрическим приводом на два или три хода;
3. приборов измерения температуры и давления;
4. подводки;
5. шаровых кранов;
6. очищающего фильтра;
7. байпаса.

Существует еще традиционная обвязка, имеющая жесткую подводку. Это используется в тех случаях, когда нет потребности в применении гибкой подводки, поскольку все коммуникационные магистрали состоят исключительно из стальных труб. Более того, в таком случае место, где будет располагаться узел, заведомо определено. Такая разновидность обвязки, особенно в сочетании с водным калорифером, позволяет не только существенно сэкономить время и силы при монтаже, но и меньше тратить на это все денег.

Отличительной чертой любой гибкой подводки можно считать тот факт, что она состоит из гофрированных шлангов вместо традиционных труб из стали. Если сделать узел подобным образом, то его функциональность возрастет. Более того, его можно будет располагаться даже в тех местах, где по той или иной причине нельзя использовать трубы из стали. При этом вы при желании можете усилить контроль над работой системы, увеличив число термоманометров до четырех.

Из чего состоит современный теплообменник

Теплообменник современного типа состоит из нескольких частей, каждая из которых играет свою важную роль:

• неподвижной плиты, к которой присоединяются все подводимые патрубки;
• прижимной плиты;
• теплообменных пластин со вставленными прокладками уплотнительного типа;
• верхней и нижней направляющих;
• задней стойки;
• шпилек с резьбой.

На данном изображении представлен кожухотрубный теплообменник.

Благодаря такой уникальной конструкции теплообменник способен обеспечивать наиболее эффективную компоновку всей поверхности используемого теплообменника, что дает возможность создавать небольшой по габаритам аппарат отопления. Абсолютно все пластины в собранном пакете одинаковы, только часть из них развернута к другой под углом в 180 градусов. Именно поэтому во время необходимого стягивания всего пакета должны образовываться каналы. Именно через них во время процесса нагрева и протекает рабочая жидкость, принимающая участие в теплообмене. Благодаря такой компоновке элементов системы достигается правильное чередование каналов.

На сегодняшний день можно смело утверждать, что теплообменники пластинчатого типа из-за своих технических характеристик являются более популярными. Ключевой элемент любого современного теплообменника – это теплопередающие пластины, которые изготавливаются из стали, не подверженной коррозии, толщина пластин находится в диапазоне от 0,4 до 1 мм. Для изготовления используется высокотехнологичный метод штамповки.

Во время работы пластины прижимаются друг к другу, образуя тем самым щелевые каналы. Лицевая сторона каждой из таких пластин имеет специальные канавки, куда специально устанавливается резиновая контурная прокладка, которая обеспечивает полную герметичность каналов. Всего имеется четыре отверстия, два из них необходимы для обеспечения подвода и отвода нагреваемой среды к каналу, а два другие отвечают за предотвращение случаев перемешивания греющей и нагреваемой сред. На случай прорыва одного из малых контуров пластинчатые теплообменники защищены дренажными пазами.

Если имеет место большая разница в расходе сред и совсем небольшое отличие в конечных температурах, то есть возможность многократно использовать теплообменный процесс, который будет происходить через петлеобразное направление потоков.

Типы теплообменников для систем ГВС

Среди множества типов различных теплообменников в бытовых условиях используются только два – пластинчатые и кожухотрубные. Последние практически исчезли с рынка вследствие больших габаритов и низкого КПД.

Пластинчатый теплообменник ГВС

представляет собой ряд гофрированных пластин на жесткой станине. Все пластины идентичны по размерам и конструкции, но следуют в зеркальном отражении друг к другу и разделяются специальными прокладками – резиновыми и стальными. В результате строгого чередования между парными пластинами образуются полости, которые заполняются теплоносителем или нагреваемой жидкостью – смешение сред полностью исключено. Через направляющие каналы две жидкости движутся навстречу друг другу, заполняя каждую вторую полость, и так же, по направляющим, выходят из теплообменника отдав/получив тепловую энергию.

Чем выше количество или размер пластин в теплообменнике – тем больше площадь полезного теплообмена и выше производительность теплообменника. У многих моделей на направляющей балке между станиной и запорной (крайней) плитой остается достаточно пространства, чтобы установить несколько плит аналогичного типоразмера. В этом случае дополнительные плиты всегда устанавливаются парами, иначе потребуется менять направление «вход-выход» на запорной плите.

Схема и принцип работы пластинчатого теплообменника ГВС

Все пластинчатые теплообменники можно разделить на:

• Разборные (состоят из отдельных плит)
• Паяные (герметичный корпус, не разборные)

Преимущество разборных теплообменников заключается в возможности их доработки (добавление или удаление пластин) – в паяных моделях эта функция не предусмотрена. В регионах с низким качеством водопроводной воды такие теплообменники можно разбирать и очищать от мусора и отложений вручную.

Более высокой популярностью пользуются паяные пластинчатые теплообменники – из-за отсутствия зажимной конструкции они имеют более компактные размеры, чем разборная модель аналогичной производительности. производит подбор и продажу паяных пластинчатых теплообменников ведущих мировых брендов — Alfa Laval, SWEP, Danfoss, ONDA, KAORI, GEA, WTT, Kelvion (Кельвион Машимпэкс), Ридан. У нас вы можете купить теплообменник ГВС любой производительности для частного дома и квартиры.

Преимущество паяный теплообменников в сравнении с разборными

• Небольшие габариты и вес
• Более строгий контроль качества
• Продолжительный срок службы
• Устойчивость к высоким давлениям и температурам

Очистка паяных теплообменников выполняется безразборным методом. Если по истечении определенного периода эксплуатации начали снижаться теплотехнические характеристики, то в аппарат на несколько часов заливается раствор реагента, удаляющего все отложения. Перерыв в работе оборудования составит не более 2-3 часов.
