Теплый пол в гараже: плюсы и минусы, как сделать водяной и электрический своими руками

Покрытие из керамической плитки

Этот вариант является достаточно затратным, поскольку качественная напольная плитка стоит дорого. Зато такой пол отлично смотрится, легко очищается, выделяет очень мало пыли. Плитку необходимо покупать с классом износостойкости не меньше 5, а если в гараже отсутствует отопление, то и морозостойкую. Укладку рекомендуется производить не ранее, чем через 2 года после постройки гаража, иначе покрытие деформируется при усадке.

Керамическая плитка в гараже

Плюсы

• эстетичность;
• удобство монтажа и дальнейшего ухода;
• практичность и надёжность;
• высокие эксплуатационные качества;
• приемлемая стоимость.

Минусы

От попадания на поверхность воды или других жидких веществ поверхность становится скользкой. По этой причине лучше выбирать изделие, которое имеет в составе специальных веществ, обеспечивающие антискользящий эффект. Также материал не слишком ударопрочный, что создает неудобства, особенно когда приходится работать различными инструментами, которые иногда падают на пол.

Керамическая плитка для гаража

Для работы понадобятся:

• грунтовка;
• плиточный клей;
• керамическая плитка;
• зубчатый шпатель;
• уровень;
• пластиковые крестики для швов;
• затирка.

Этап №1. Подготовка основы

Плитку укладывают на бетонную основу. Если черновая стяжка за время эксплуатации получила повреждения, нужно заделать все неровности цементным раствором, очистить ее от пыли и покрыть двумя слоями грунтовки. Качественную стяжку достаточно просто прогрунтовать.

Грунтовка стяжки — фото

Этап №2. Облицовка пола

Клеевой состав разводят по инструкции и дают 10 минут настояться. На обратную сторону плитки наносят часть клея, остальное на пол зубчатым шпателем. Прикладывают плитку к полу, ровняют и аккуратно прижимают. Между соседними фрагментами вставляют пластиковые распорки, которые обеспечивают равномерность швов. После выравнивания плитку проверяют уровнем, чтобы пол получился идеально ровным. Клей не должен попадать на лицевую сторону керамики, все случайные брызги и мазки сразу вытирают тряпкой.

Этап №3. Затирка швов

После укладки нужно подождать 3 дня и затереть швы. Для этого используется специальный состав на основе цемента. Швы увлажняют, а затем резиновым узким шпателем наносят рабочую смесь. После заполнения шва излишки снимают аккуратным резким движением. Когда процесс завершен, дают затирке схватиться в течение получаса, после чего замывают швы влажной губкой. Въезжать в гараж автомобилем можно через 2 недели, когда клей полностью высохнет и пол приобретет нужную прочность.

Затирка швов

Технология укладки электрического теплого пола в гараже

Электрический теплый пол в гараже лучше делать под стяжку. Деревянный настил не рекомендован из-за горючести материала, низкой теплопроводности и склонности к усыханию.

Инструменты и материалы

Для обустройства теплого пола нужно выбрать нагревательный элемент. Это могут быть резистивный или саморегулирующийся кабель либо мат – гибкое полотно с уже зафиксированным проводом. Второй вариант обойдется дороже, но монтировать его проще и удобнее.

Кроме нагревательного элемента, для теплого пола в гараже понадобятся:

• терморегулятор;
• термодатчик;
• УЗО;
• провод для заземления;
• крепежи;
• рулетка;
• кусачки;
• уровень;
• перфоратор;
• набор отверток;
• канцелярский нож;
• цементно-песчаная смесь и гравий или готовый бетонный раствор для стяжки;
• полиэтиленовая пленка для гидроизоляции;
• материал для теплоизоляции – пенопласт, экструдированный пенополистирол, пеноплекс, Пенофол;
• армирующая сетка.

Подготовительные работы

Обустройство отопительной системы всегда начинают с расчетов. Схема теплого пола в гараже может в виде змейки (простой, двойной или угловой) или спирали.

Если обустраивать инфракрасный теплый пол в гараже, то он должен покрывать до 70% поверхности, при наличии других источников обогрева – до 50%. Пленку настилают, отступив от стены 10 см. Под тяжелыми предметами ее размещать нельзя.

Обязательно заранее рассчитать мощность теплого пола, чтобы электросеть в гараже справилась с нагрузкой. Вычисления зависят от выбранного нагревательного элемента. Для усредненных расчетов нужно площадь помещения умножить на 130 Вт.

Замечание! Если площадь теплого пола более 40 м², необходимы деформационные швы. Для их заполнения используют синтетические полимерные материалы или специальные Т-образные профили.

Перед укладкой теплого пола обязательна подготовка основания. Необходимо очистить поверхность, выровнять ее. Небольшие перепады допустимы, в остальных случаях нужна тонкая заливная стяжка

Обязательно важно дождаться полного ее высыхания. При наличии смотровой ямы перед заливкой стяжки лучше соорудить вокруг нее опалубку

Чтобы минимизировать теплопотери, влекущие повышение затрат на электроэнергию, нужно позаботиться об утеплении всего гаража

После подготовки поверхности к монтажу теплого пола в гараже нужно организовать гидро- и теплоизоляцию. Сначала расстелить пленку, выпуская 10-15 см на стены. По периметру помещение оклеить демпферной лентой.

Оптимальный слой теплоизоляционного материала 10 см. Если использовать пенопласт, можно взять толщину в два раза меньше. Остается разместить сверху армирующую сетку.

Инструкция по монтажу

После подготовки поверхности, организации гидро- и теплоизоляции можно приступать к укладке нагревательных элементов. Алгоритм простой:

1. Сделать разметку на утеплителе.
2. Уложить по меткам провод согласно выбранной схеме. Между витками оставлять 30 см.
3. Кабель фиксировать к армирующей сетке клипсами либо с помощью монтажной ленты из оцинкованной стали со специальными зубчиками.
4. Контуры размещать параллельно, максимальный угол сгиба провода 90°.
5. Закрепить монтажную коробку и терморегулятор.
6. Подвести силовой кабель и заземление.
7. В 0,5 м от стены сделать в слое теплоизоляции углубление, поместить в него гофрированную трубку с термодатчиком внутри. Провод подсоединить к терморегулятору.
8. Проверить работоспособность системы.

Замечание! Для монтажа используют цельный кабель без скруток. Их наличие влияет на качество работы и срок службы теплого пола.

После укладки нагревательных элементов остается заливка теплого пола в гараже – сделать раствор можно своими руками или заказать готовый бетон. Разрешено использовать стяжку в качестве чистового покрытия или положить плитку.

Что такое тёплый пол

Тёплый пол (ТП) – одна из разновидностей отопительных систем, обеспечивающая прогрев нижнего перекрытия с последующей теплоотдачей обогреваемому пространству. Требует правильного устройства основания/плиты, утепления, гидроизоляции.

Система «тёплый пол» была задумана как альтернатива радиаторному отоплению, работающему по принципу теплового излучения и конвекции. Причём соотношение первого и второго фактора находится в пределах 80/20%. Но практика показала, что ТП на больших площадях рациональнее использовать как резервное отопление.

Причина в том, что для инициации процесса теплоотдачи в обогреваемое пространство тёплый пол сначала должен прогреть бетонную стяжку. На больших площадях это длительный процесс. Поэтому ТП эффективен только при постоянной длительной работе, без периодов включения-выключения.

К настоящему времени разработаны два вида тёплых полов, отличающихся конструкцией, технологией монтажа, перечнем используемых материалов и техническими характеристиками.

Водяной

Представляет собой контур с теплоносителем, подключённый к централизованной системе отопления здания. В автономных системах источником тепла выступает котел: газовый, электрический или твердотопливный. Разработаны несколько способов устройства водяного ТП, но все они работают по одному и тому же принципу:

• теплоноситель нагревает трубы;
• осуществляется передача тепла стяжке и напольному покрытию, и далее – воздуху в обогреваемом помещении.

Различают два вида водяного ТП:

В первом варианте трубы находятся в слое бетонной стяжки. Во втором – они уложены в пенополистирольных плитах со специальными углублениями или в коробах из деревянных досок. Но и эти конструкции также заливаются слоем бетонной стяжки.

Электрический

Электрический ТП лишён недостатков водяного: трудоёмкого и длительного монтажа. У него есть всего один «минус» – расходы на оплату электроэнергии. Главное преимущество заключается в отсутствии риска протечек воды и затопления соседей снизу.

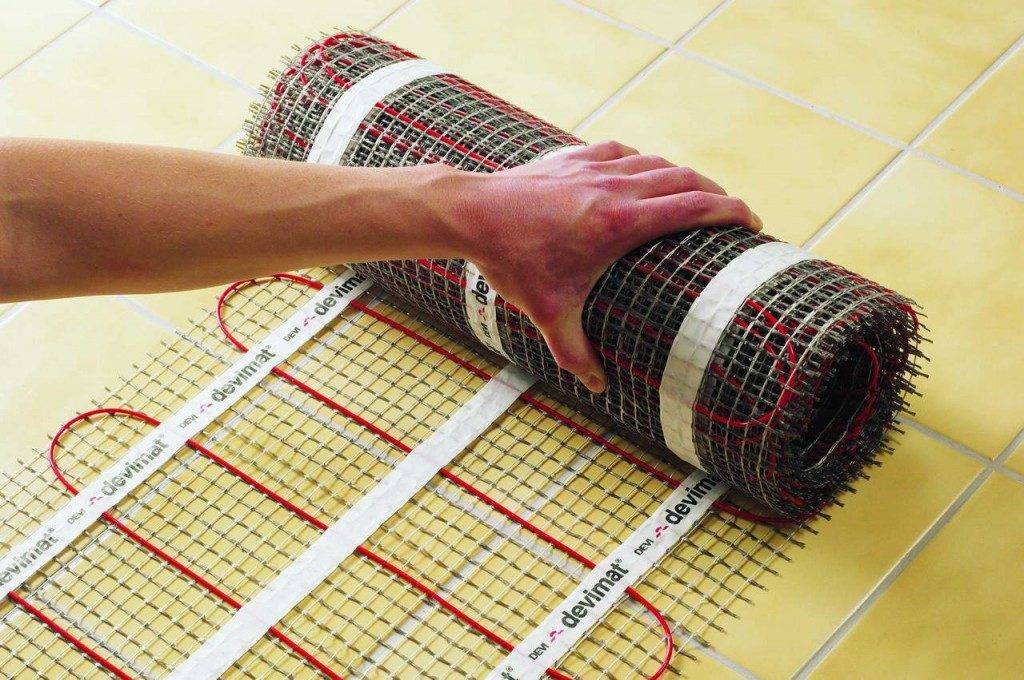

Электрический ТП представляет собой гибкий мат, на котором смонтирован контур отопления, имеются выходы для присоединения к узлу управления и аналогичным элементам системы. Разработаны два вида этого оборудования:

1. Кабельный. Основной элемент такой конструкции – электрический кабель, который может быть одножильным, двужильным и саморегулирующимся.
2. Инфракрасный. В качестве источника тепла здесь выступает излучатель, гибкий или карбоновый стержневой, генерирующий волны в инфракрасном диапазоне.

Гидроизоляция и утепление

Гидроизоляционный слой под теплый пол делается из:

• полиэтиленовой пленки толщиной от 0,2 мм;
• специальных мембран;
• битумной мастики.

В результате монтажа гидроизоляции в комнате должно получиться водонепроницаемое «корыто» с днищем без прорех и заходом на стены в 10–20 см. Если данное покрытие выстилается из пленок, то укладывать их следует внахлест 10–15 см друг на друга и в два слоя.

Утеплитель для пола с подогревом

Далее ложится жесткий утеплитель. Использовать для устройства теплоизоляции под теплый пол мягкие минеральные ваты нельзя. Правильней будет взять плиты экструдированного либо обычного пенополистирола. Но подойдут и плитные материалы на основе спрессованной минваты или пробки. Также нередко применяются специальные панели-маты на основе ЭППС с выступами под укладку труб.

Чтобы пол после нагрева не давил на стены, вдоль них следует уложить демпферную ленту высотой выше будущей стяжки. При монтаже эту полосу надо закрепить так, чтобы она не сползла потом во время заливки бетонного раствора и иных манипуляциях.

Конструкция теплого водяного и электрического пола

Общие советы по устройству теплого пола в гараже

1. Температуры 15 градусов достаточно, чтобы теплые полы в гараже обеспечивали прогревание воздуха и создавали комфортную обстановку.

2. Чтобы воздух задерживался в помещении, учитывается:

• утепление стен;
• утепление потолка.

Поэтому следует позаботиться и заняться утеплением, что повысит эффективность тепловых полов в будущем.

3. Теплый пол для гаража подвергается нагрузкам:

• химические воздействия;
• механические повреждения.

Поэтому над нагревательными элементами требуется толстый слой стяжки (40-80 мм), что повысит пожароустойчивость и снизит влажность.

Важно! Тёплый пол желательно устанавливать на этапе строительства гаража

Препятствующие факторы

Когда создаётся теплый пол в гараже своими руками, появляются трудности, связанные с монтажом и использованием в будущем.

По причине заливки бетонного основания возникают немалые нагрузки на плиту.

Использовать пластификаторы и присадки, что повысит прочность. При этом желательно проводить заливку теплого пола в гараже готовыми смесями. Толщина плиты — не менее 10 см. А чтобы не возникли трещины, следует следить за высыханием раствора и не допускать быстрого высыхания. Накрыть плёнкой и поливать 7 дней.

Цементная стяжка забирает часть тепла, и часть расходуется на нагрев напольного покрытия.

Чтобы эффективно использовать потребление тепла, можно обратиться за помощью к компьютерным программам, осуществляющие расчёты.

Неминуемость сезонных изменений.

Чтобы обеспечить работу в любое время года, необходимо предусмотреть клапан для сброса теплоносителя. Это позволит защитить систему отопления.

Выбор покрытия для теплого пола

Тепловой пол подразумевает подходящее к нему покрытие, которое способно выдержать вес и обеспечить отдачу тепла.

Совет! Несмотря на прочность, следует остерегаться напольных покрытий керамогранита и изделий из натурального камня. Данные материалы не обеспечивают отдачу тепла.

Хорошим решением для подогрева пола в гараже станет керамическая плитка или изготовление наливного покрытия (толщина 3-5 мм). При облицовке пола плиточным материалом необходим специальный клей и затирка. Затирание швов производить не раньше 2-3 дней. Полная нагрузка, спустя 6-7 дней.

Как сделать земляной пол

Самый дешевый пол – земляной. Он не требует финансовых затрат, имеет очень простое устройство, но при этом обладает низкой прочностью и сильно впитывает влагу. Такое покрытие можно сделать временно, если бюджет на строительство очень ограничен. Также данный вариант подходит для тех, кто не часто пользуется гаражом, и большинство времени находится в разъездах.

Обустройство глиняной засыпки для гидроизоляции земляного пола в гараже

Плюсы

• минимальные затраты в финансовом смысле;
• не требуется специальных знаний и навыков по его устройству;
• время на выполнение минимально.

Минусы

• образуется много пыли (особенно в сухую погоду), поэтому содержать автомобиль в чистоте – злободневная кропотливая задача;
• грязь в дождливую погоду от капель воды, стекающей с кузова и колес машины;
• в холодные месяцы года будет тянуть холодом;
• отсутствие возможности провести утепление;
• постоянная подсыпка и уплотнение грунта в местах образования колеи при частых въездах/выездах автомашины.

Процесс обустройства земляного пола очень прост:

• при разметке участка под фундамент снимают весь растительный слой;
• после заливки цоколя внутреннее пространство расчищают и выравнивают;
• с помощью трамбовки тщательно уплотняют основание;
• когда в гараже уже смонтирована крыша, на пол насыпают слой жирной глины толщиной от 10 см;
• тщательно утрамбовывают основание.

Цены на утрамбовщик грунта

утрамбовщик грунта

Принцип укладки глиняного пола по направляющим

Можно обойтись и без глины, но она существенно повышает прочность пола и обеспечивает хорошую защиту от влаги.

Делаем теплый пол в гараже: 40 фотосоветов с ценами

Если вы хотите, чтобы в вашем гараже всегда было комфортно, есть резон задуматься об обустройстве в нем теплого пола. Есть несколько вариантов его монтажа, и каждый из них изобилует большим количеством подводных камней. Но не спешите унывать: все нюансы в этой статье будут благополучно извлечены на поверхность, а полезные советы помогут вам сделать правильный выбор. Рассказываем обо всех видах теплого пола в гараже, преимуществах и недостатках каждой системы, а также приводим цены и технологические алгоритмы для продуктивной работы.

Все виды

Понятие «теплый пол» мы рассматриваем в самом широком контексте — и как систему отопления с помощью водяного контура или гибких электропроводников, и как утепление нижней части пола надежным теплоизолятором.

Керамзит и другие насыпные варианты

Самый распространенный вариант, который не требует много денег и усилий. Однако и отдача от него минимальна.

Лучше всего подходит, если вы сами формируете напольное основание. С таким насыпным утеплителем легко работать:

1. на песчаную основу накладывается гидроизоляционный рубероид;
2. поверх него насыпается слой керамзита до 20 см, его можно смешать с бетоном и заливать как раствор;
3. сразу после укладывается еще один слой рубероида и монтируется армирующий каркас;
4. остается еще раз залить бетонный раствор, толщина его может колебаться, но никак не меньше 10 см.

Есть и другие насыпные теплоизоляторы — перлит, вермикулит. Если используете их, то достаточно слоя в 10-15 см.

Пенополистирольные плиты

Теплый пол в гараже можно обустроить и с помощью пенополистирольных плит. Фрагменты соединяются между собой замком и исключают какие-либо щели и зазоры. А если не подходят по размерам, то всегда можно воспользоваться обычным ножом для его коррекции.

Технология укладки такого пола практически ничем не отличается от насыпных вариантов. А вот КПД его выше, так что стоит взять на заметку.

Водяное отопление

Полноценный теплый пол в прямом смысле слова. Представляет собой сложную разводку труб, подключенных к размещенному в помещении источнику тепла. Если ваш гараж прилегает к дому и подключен к централизованной системе отопления, то это заметно упрощает дело — в таком случае теплоноситель подключается к ней.

Но чаще всего наблюдается обратное — в таком случае в роли источника тепла выступает автономный котел (газовый, печь, электрический).

Как это работает

Все просто: вода прогревает трубы, а тепло от них передается всему напольному покрытию и медленно поднимается в воздух.

Недостатки:

• сложная система монтажа;
• далеко не всегда технически реализуемый проект;
• в отдельных случаях могут выходить из строя трубы и наблюдаться протечки.

Примерные цены

Материал	Цена
Керамзит	от 10 рублей за 30 кг
Перлит	от 5 рублей за 1 кг
Вермикулит	от 320 рублей за 50 кг
Пенополистирольные плиты	от 2800 рублей за куб.метр
Водяное отопление	от 65 000 рублей на 50 кв.метров + монтаж от 350 рублей за кв.метр
Электрический теплый пол	от 55 000 рублей на 50 кв. метров + монтаж от 250 рублей за кв.метр

Делать или не делать?

С одной стороны, вы получаете возможность поддерживать всегда комфортную температуру в гараже даже в самый морозный период. При этом тепло будет распределяться равномерно по всей площади помещения, что невозможно при использовании автономных конвекторов.

Однако у всего есть и обратная сторона: из-за разницы температур на воротах будет появляться изморозь, а внутри помещения неизменно будет появляться конденсат. Также имеет смысл использовать в гараже теплый пол, если вы часто его используете. Периодическое включение не даст ощутимого результата по прогреву, и потенциально высокий КПД системы останется нереализованным.

И еще один момент, не менее важный: все монтажные работы должны быть проведены в полном соответствии с требованиями СанПина. Поэтому внимательно их изучить — обязательная ваша задача.

Технология укладки

Если вы все-таки решились на монтаж, то предлагаем вам подробные технологические карты для успешной работы. Конечно, если делаете теплый пол в гараже своими руками, а не прибегаете к помощи профессионалов, что чревато немалыми расходами.

Заключение

Какой бы вариант теплого пола для своего гаража вы ни выбрали, уже сам факт серьезности ваших намерений свидетельствует о том, что это помещение занимает немалое место в вашей жизни. А раз так, то в правильности вашего решения мы не сомневаемся, ведь настоящий автолюбитель всегда интуитивно чувствует, что лучше подходит для него и его железного друга.

Особенности технологии монтажа водяного теплого пола

Теперь изучим последовательность работ при монтаже водяной отопительной системы.

Подготовка основания

Если напольное покрытие в гараже имеется, его придется удалить. Поверхность чернового пола выравнивается, для чего в большинстве случаев заливают дополнительную стяжку.

Закончив этот этап, выполняется укладка теплоизоляционного материала, толщина которого должна быть не менее 30 мм. Рекомендуемая плотность утеплителя – 35 кг на метр. Лучше всего для этого подходя полистирол либо пеноплекс. Можно приобрести специальные утеплительные маты, снабженные фиксаторными устройствами.

Уложив утеплитель, по всему гаражному периметру прокладывается демпферная лента, предназначенная для компенсирования тепловых расширений стяжки.

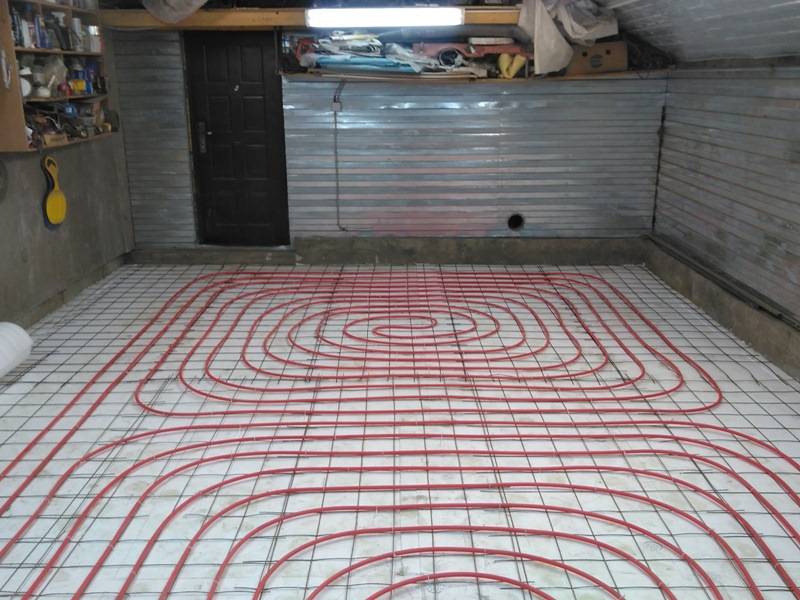

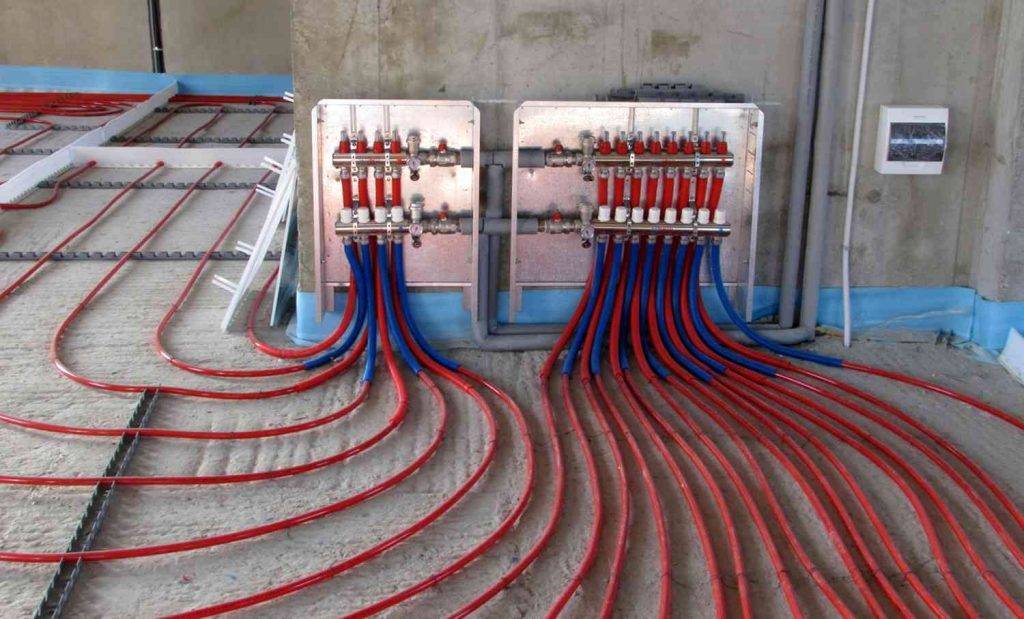

Монтаж труб

Слой утеплительного материала укрывается полиэтиленом, на котором устраивается каркас из арматурной сеточки. По ней будет выполняться крепление труб отопительной системы. Выполняется это с помощью пластиковых хомутов. Компенсационные швы защищаются гофрированной трубой.

Монтаж водяного теплого пола в гараже

Контроль установки

В обязательном порядке проводится гидравлическое испытание. Создается давление в системе, равное 3 – 4 бар, в таком состоянии трубы находятся более одних суток. Если в процессе испытаний обнаружились проблемы в виде протечек, теплоноситель сливается, недочеты устраняются, после чего выполняется повторная проверка.

Заливка стяжки

После проведения испытаний заливается стяжка, высота которой должна быть больше уровня труб на 3 – 15 см. Чтобы добиться максимальной ровности, рекомендуется использовать маяки. Залитый пол оставляют в покое на месяц, чтобы бетон набрался прочности. В это время отопительная система не включается.

Как только бетон высохнет, обогрев включают, но температурный режим повышают постепенно. Готовый к эксплуатации пол можно сверху укрыть плиткой или иным материалом, пригодным для гаража.

Нужен ли в вашем гараже подогрев пола – решать только вам. Если кроме хранения техники в гараже выполняются различные работы, то отопление пола не помешает. Только следует сделать правильный выбор между водяной и электрической системой.

С точки зрения многих, теплый пол в гараже – это излишество и пустая трата денег. Тем не менее, заботливые хозяева автомобилей или прочего транспорта чудесно знают, как пагубно влияют на железных друзей перепады температур, сырость и холод. Коррозия, порча деталей и иногда даже прогнивание корпуса – все это возможные последствия несоблюдения температурного режима.

Ремонт может выльется в приличную сумму. С учетом, что в условиях сырости починка будет требоваться чаще, в итоге стоимость восстановления значительно ударить по семейному бюджету.

Правила подготовки основания

Чаще всего под полом гаража расположен грунт, поэтому перед тем как сделать теплые полы от водяного отопления или от электричества следует уделить внимание теплоизоляции. Дело в том, что неправильное утепление может привести к значительным потерям тепла, до 30%, которые связаны с прогревом грунта

Процесс утепления выглядит следующим образом:

Грунт тщательно выравнивают и уплотняют.
Поверх него заливают черновую бетонную стяжку

Важно контролировать этот этап, чтобы поверхность была максимально ровной без резких перепадов по высоте.

Какие существуют, их характеристика

Существует две разновидности теплого пола, отличающиеся по используемому для обогрева материалу. Оба вида замуровываются в стяжку. Изучив их характеристики, выбирают наилучшие системы отопления для конкретного случая.

Электрические

Система обогрева строится на основании электрического кабеля и специальной ткани, укладываемой внутрь стяжки. Преимущество электрических систем в:

• безопасности. Пол оборудуется температурными датчиками, сигнализирующими о замыканиях, перегревах отдельных участков – они необходимы для контроля нагрева и регулировки температуры;
• простота монтажа и отсутствие дополнительного оборудования;
• срок эксплуатации – более 50-ти лет.

Серьезный недостаток этой системы – большой расход электроэнергии. Сэкономить можно при устройстве качественного утепления и изоляции стен гаража – так потери тепла будут минимальны. Не рекомендуется устанавливать в помещениях с высокой влажностью.

Водяные

Это система из металлопластиковых труб, замкнутых в единый контур на котел. Трубы заполняются водой или, как альтернатива, антифризом. Такой тип лучше всего подходит для помещений, где уже установлен котел газового типа или работающий на топливе. Нагрев от электричества не оптимален. К плюсам системы относится:

• простота монтажа – принцип работы напоминает обычные радиаторы отопления, и такую систему легко собрать своими руками;
• равномерный нагрев бетона;
• экономия электроэнергии.

Имеется у них ряд недостатков:

• если полы не включать зимой, то вода в системе может промерзнуть, что приведет к протечке труб и выходу из строя всей системы;
• необходимо дополнительно приобретать котел и насос.

Как сделать водяной теплый пол в гараже самому

Обустройство водяного пола в гараже уместно, когда можно подключить его к отопительной системе. В остальных случаях нужен автономный котел, а затраты на его покупку могут не оправдаться.

Материалы и инструменты

Для монтажа водяного теплого пола обычно используют металлопластиковые трубы. Оптимальное сечение 16 мм. Кроме труб, потребуются:

• насос, мощность от 1,5 кВт;
• термостат;
• трехходовой клапан;
• фитинги;
• теплоизоляционная трубка;
• вентили для подачи и слива теплоносителя;
• шланг подвода;
• сервопривод;
• два автоматических воздухоотводчика;
• перфоратор;
• кусачки;
• уровень;
• канцелярский нож;
• крепежи;
• гидроизоляция;
• утеплитель;
• арматура;
• материалы для стяжки.

При подготовке чернового пола для укладки труб нужно учитывать, что перепады не должны превышать половины их диаметра

Подготовительные мероприятия

Если делать теплый водяной пол в гараже по грунту с нуля, то начинают с черновой стяжки

Перед ее заливкой важно подготовить несколько слоев:

• 10 см песчаной подушки;
• 10 см щебня;
• слой утеплителя, если использовать пенопласт, то достаточно 10 см;
• гидроизоляционный слой – обычно используют полиэтиленовую пленку или рубероид;
• арматура.

Все эти слои необходимы для снижения теплопотерь. Если бетонный пол в гараже уже есть, то следует очистить и выровнять поверхность. Гидро- и теплоизоляцию делают аналогично подготовке к монтажу электрического пола. Вместо полиэтиленовой пленки, лучше использовать рубероид, обрабатывая швы мастикой из битума.

Этапы монтажа

Трубы для водяного пола в гараже можно укладывать разными способами:

• змейка – параллельное размещение, для фиксации использовать хомуты или проволоку;
• спираль – более качественный прогрев, монтаж сложнее, схема рекомендована для больших площадей.

Выбор схемы укладки факторов зависит не только от площади, но и присутствующих энергоресурсов Основные этапы монтажа водяного теплого пола в гараже под стяжку:

1. Сделать разметку для укладки труб.
2. Смонтировать обрешетку на пластиковых подпорках. Расстояние до утеплителя 3-4 см.
3. Укладка труб по разметке. Фиксировать хомутами или скобами с шагом 30-40 см, на поворотах 15 см.
4. Установить коллекторно-смесительный узел, подсоединить к источнику подачи воды – котлу или отопительной системе.
5. Трубу каждого контура обеими концами подсоединить к вентилям, используя фитинги.
6. Проверить работоспособности и герметичность системы. Давление установить вдвое выше рабочего, наблюдать сутки.
7. Залить стяжку.

Между витками делать расстояние 10 см. В центре помещения трубы можно размещать реже, чем вблизи ворот и стен. На конце шланга закрепить теплоизоляционную трубку с фитингом, чтобы подключить его к коллектору.

Регулировку, подачу горячей воды и вывод отработанного теплоносителя обеспечивают коллекторно-смесительный узел. Можно купить готовую конструкцию или собрать ее самостоятельно. Для коллектора в гараже нужно обустроить специальный шкаф, оптимальный размер его 50Х50Х15 см (ШВГ).

Замечание! Включение системы допускается только после полного высыхания бетона. Лучше выждать месяц.

В качестве теплоносителя для водяного пола можно использовать антифриз, но производительность насоса должна быть выше

Плюсы и минусы тёплого пола в гараже

Прежде чем решиться на монтаж тёплого пола в гараже, нужно тщательно оценить все «за» и «против» этого мероприятия. Рассуждая логически, плюсы и минусы необходимо искать, применительно к конкретной ситуации. ТП в гараже, расположенном в южном регионе с минимумом снежных осадков и минусовых температур, будет иметь совершенно другие показатели эффективности, чем та же конструкция в Сибири или северной климатической зоне.

Главный недостаток ТП в гараже

После того как замёрзшая машина заедет в гараж с ТП, начнётся процесс таяния снега и стекания грязи. Любой автомобиль имеет полости, поверхности которых недоступны для обработки антикоррозийными составами. Но эти отверстия вполне проницаемы для влажного воздуха.

Под воздействием нагрева снизу вода начнёт испаряться и конденсироваться на всё еще холодных деталях авто. Пока ТП прогреет днище и прочие металлические элементы машины, влага успеет оказать свое пагубное воздействие. По этой причине многие автовладельцы уверены в том, что для обогрева гаража лучший вариант – тепловые конвекторы и качественная приточно-вытяжная вентиляция.

Что такое натоп

Существует такое понятие, как «натоп». Он представляет собой прогрев стен, перекрытий и других поверхностей помещения. Только после этого начинает стабильно повышаться температура воздуха, и интенсивность натопа снижается. При подсчёте требуемой мощности ТП обязательно учитывают теплоёмкость материалов, из которых возведены стены и перекрытия.

Другие минусы ТП в гараже

При непродуманном устройстве ТП в гараже возможны и другие неприятности:

1. Вода, стекающая с машины и от растаявшего снега, будет подтекать к металлическим воротам, за которыми минусовая температура.
2. С внешней стороны ворот неизбежен нарост изморози.
3. Металлические детали ворот и калитки могут примерзать друг к другу.
4. Испарившаяся влага, находящаяся в воздухе, будет конденсироваться на холодных элементах конструкции гаража, образуя оледенение.

Преимущества

Преимуществ у тёплого пола в гараже несравнимо больше, чем недостатков

1. Стабильное поддержание положительной температуры.
2. Большая площадь теплоотдачи, что повышает эффективность обогрева.
3. Равномерное распределение тепла.
4. Экономия расходов на электричество при монтаже водяного пола.
5. Возможность дистанционного управления, при условии монтажа соответствующей автоматики.

Некоторые тонкости обогрева гаражного помещения

Гараж относится к нежилым помещениям, поэтому оптимальная температура здесь значительно ниже. Чтобы не причинить вреда автомобилю, достаточно поддерживать 150С. Если человек одет в соответствующую одежду, то он при таких условиях будет чувствовать себя достаточно комфортно. Кроме того для сильного нагрева потребуется большое количество энергии, что невыгодно с экономической стороны.

Теплоизоляция гаража также заслуживает внимания, ведь в не утепленном помещении с тонкими стенами и большим количеством щелей поддерживать комфортную температуру будет очень сложно. Для утепления стен можно использовать любой утеплитель, например, пенофол. Не стоит экономить на теплоизоляции, эта статья расходов быстро окупается за счет экономии энергоресурсов.

В отличие от жилого помещения на поверхность пола в гараже оказываются повышенные нагрузки. Сюда можно отнести воздействие колес машины и непредвиденные удары от инструментов и деталей. Следовательно, стяжка над нагревательными элементами должна быть достаточно высокой, оптимальное значение составляет 4-8 см. Такая толщина делает невыгодным применение инфракрасной греющей пленки, которая в этих условиях будет давать незначительное количество тепла.

Чаще всего устанавливают электрические системы или водяной теплый пол в гараже своими руками. В первом случае в качестве нагревательного элемента используется греющий кабель, во втором – стальные трубки. Каждый тип обогрева характеризуется своими достоинствами и недостатками, о которых следует рассказать более подробно.

Монтаж инфракрасного (плёночного) пола

Решившись на монтаж инфракрасного пола в гараже, нужно минимизировать расходы, связанные с утечкой тепла через стены и потолок, а также убедиться в том, что проводка способна выдержать дополнительные нагрузки.

ТЕПЛЫЕ ПОЛЫ В ГАРАЖЕ СВОИМИ РУКАМИ

Расчёт

Начинать надо с расчёта мощности ТП, так как от этого зависит его эффективность. Лучше доверить эту работу профессионалам — теплотехникам, ведь для вычислений требуется применение сложных формул.

Если вы хотите сделать это сами, то необходимо брать усреднённые показатели. Расчёт выполняется по следующей формуле:

Р=р*S, где:

• Р – мощность ТП;
• р – мощность нагревательного элемента;
• S – размер помещения.

При наличии в гаражном боксе нескольких комнат, расчёт нужно делать отдельно для каждого помещения.

Необходимые инструменты и материалы

Основная часть плёночного пола — нагревательный элемент. К его выбору надо подходить ответственно и делать это нужно при составлении проекта.

Есть несколько моделей плёночных систем:

1. Инфракрасная плёнка — двухслойное изделие, между слоя размещён нагревательный материал — карбоновые пластины.
2. Стержневой пол — гибкие карбоновые стержни, размещённые параллельно на мате. Тепло производят инфракрасные волны.

Кроме элемента нагрева нам понадобится:

• регулятор температуры;
• УЗО — прибор для отключения;
• кабель для заземления;
• крепежы;
• смеси для стяжки.

Для проведения работ нам так же потребуется:

1. Перфоратор.
2. Зубило.
3. Молоток.
4. Ножницы.
5. Отвёртки.
6. Метр.
7. Уровень.
8. Нивелир.

Составление проекта

Составляется схема укладки. Плёнка не кладётся под тяжёлые предметы — подъёмник, станки и где будет располагаться автомобиль. Нужно учитывать, что она стелится с отступом 10 см от стены.

Если инфракрасный пол — это единственное отопление в гараже, то им застилается до 70% поверхности. При дополнительном обогреве — достаточно 50%.

Отмечается место на стене, где будет монтироваться терморегулятор, он должен размещаться выше поверхности на 15 см.

Подготовка основания

В отличие от укладки электрического обогрева в квартире, установка таких систем в гараже не требует демонтажа полового покрытия, плёнку можно стелить на старый пол. Достаточно очистить бетонную плиту от пыли, наличие не значительных неровностей также допустимо.

При больших ямах и неровностях в плите, рекомендовано сделать тонкую заливную стяжку. При этом ей необходимо дать полностью высохнуть, прежде чем продолжать укладку «пирога».

Если в гараже есть смотровая яма, прежде чем заливать стяжку, сооружается окантовка вокруг неё из кирпича, на высоту предполагаемого «пирога».

Гидроизоляция и теплоизоляция

На подготовленную поверхность стелиться гидроизолярующие материалы — полиэтиленовая плёнка. Она кладётся с нахлёстом на стены 10 — 15 см. Затем, периметр гаража оклеивается демпферной лентой.

Поверх полиэтилена укладывается теплоизоляционный материал — типа «Пенофол», толщиной 10 см. Фольгированной стороной он ложится вниз. Можно применять пенопласт — 5 см.

На утеплителе размещается армирующая решётка. При использовании фиброволокон и пластификаторов, сетку можно не класть.

Укладка нагревательного элемента

Полотна не должны заходить друг на друга, и не укладываться плотно к стене — рекомендованный отступ 10 см. Между собой листы проклеиваются скотчем.

Подключение

Подключается электрическая инфракрасная система путём соединения контактов плёнки и их изоляции битумной мастикой. После этого, плёночный пол подсоединяется к термодатчику, места стыковки проводов также изолируются.

Затем устройство подключается к электрическому питанию, и осуществляется его тестирование. Если все работает в нормальном режиме, то можно заливать стяжку.

Заливка стяжки

Для финишной стяжки применяется готовая смесь или самодельный состав, который вы можете изготовить своими руками из песка и цемента. Помещение следует заливать за один раз. Раствор нужно равномерно распределить по всей площади гаража, и выровнять.

Стяжка должна хорошо просохнуть, на это потребуется около месяца. Только после этого можно включать систему.
