Описание и назначение насоса для канализации

Элементы напорной канализации

Напорная канализация отличается от самотечной наличием дополнительного оборудования и состоит из следующих элементов:

  • трубопровод из специальных напорных труб;
  • фекальный насос или насосная станция;
  • колодец или емкость для сбора стоков.
  • Насос помещается в колодец и по трубам перекачивает отходы на необходимое расстояние и высоту.

На заметку!

Напорную канализацию делают только в одном случае, когда невозможно оборудовать самотечную.

Необходимость организации именно напорной системы зависит от таких факторов как:

  1. здание расположено ниже уровня центральных канализационных сетей;
  2. требуется делать проходы трубопровода через авто- или железную дорогу;
  3. участок имеет различный рельеф;
  4. необходимость использования труб маленького диаметра.

Виды фекальных насосов по типу установки

Любой насос для канализации в частном доме размещают относительно рабочей среды различными способами, по этому признаку все модели можно условно разбить на следующие категории.

Погружные

Погружную помпу помещают на дно резервуара, из которого производится откачка канализационных стоков, такие модели имеют в нижней части основание (ножки) для установки на дно и оснащены поплавковым выключателем — их двигатель без водяного охлаждения быстро выходит из строя. Фекальные насосы для канализации погружного типа — наиболее распространенный в быту вид, при размещении в резервуаре с отходами использует два основных метода установки: ставят устройство непосредственно основанием на дно или прикрепляют боковым патрубком к отдельно стоящей платформе (рис. 15).

Рис. 3 Внутреннее устройство погружных агрегатов

Полупогружные

Дренажные насосы полупогружного типа для перекачки канализационных вод представляют собой агрегат с разнесенными электрической и гидравлической частями. Двигатель оснащен длинным валом, на конце которого закреплено дисковое колесо, перекачиваемая жидкость из камеры гидравлической части подается наверх по жесткому трубопроводу, конструктивно связанному с электронасосом. При заборе фекальных отходов помпу погружают на дно, устанавливая на жесткое основание в нижней части, некоторые модели рассчитаны на ручное или механическое удержание с возможностью перемещения по дну емкости. Помпы полупогружного типа удобны при быстрой откачке фекальных отходов из сложных мест и применяются в профессиональных целях, в быту агрегаты не нашли широкого применения из-за высокой стоимости и специфики использования.

  1. Агрегат размещают на жесткой площадке, опирающейся на стенки объекта, из которого производят откачивание фекальных отходов. Для страховки на край емкости крепят поплавковый выключатель, работающий на отключение электропитания при подъеме жидкости — это предотвращает выход из строя незащищенного электродвигателя в случае попадания на него воды.
  2. Помещают электронасос на плавающую платформу — такое размещение позволяет откачивать жидкость с больших глубин в широком диапазоне без постоянной переустановки агрегата.
  3. Подвешивают перекачивающий насос на стенку резервуара с фекальными отходами, данный метод применяют при работе с небольшими агрегатами.

Рис. 4 Полупогружные разновидности фекальников – внутреннее устройство

Поверхностные

Насосы для откачки канализации поверхностного типа работают по центробежному принципу действия и мало чем отличаются от водяных внешним видом, они устанавливаются на поверхность рядом с источником канализационных отходов, забор производится опущенным в резервуар жестким шлангом или трубой. На поверхностные электронасосы распространяется правило для всех наружных агрегатов — глубина погружения всасывающего патрубка в жидкость не может быть выше 9 м. Следует отметить, что поверхностные модели не используют в бытовом хозяйстве, не слишком часто они встречаются и в профессиональном или промышленном применении.

Как правильно выбрать канализационный насос

После ознакомления со всеми существующими видами и подтипами насосов следует выбрать наиболее оптимальный вариант

Важно обратить внимание на несколько пунктов перед покупкой:

  1. Качество агрегата и производительность.
  2. Материал, из которого он сделан.
  3. Цена.
  4. Наличие измельчителя.
  5. С какой целью приобретается данное устройство.

Качество агрегата и производительность имеет большое значение – эти характеристики показывают, сколько фекальных масс может перекачать агрегат за определенное время. Наименьший показатель – 5 кубов за 60 минут. Наибольший – 48. Для частного дома подойдет средний показатель – 9-13 квадратных метров за 60 минут.

Наличие измельчителя также играет немаловажную роль при выборе аппарата. Если в сточных водах есть мусор, лучше купить насос с измельчителем и сеткой.

Также учитывается при выборе агрегата следующее:

  • максимальный напор и высота подъема;
  • рабочая температура;
  • наличие автоматики;
  • электроснабжение и материал корпуса.

Дополнительно можно приобрести дистанционное управление, также систему-автомат. Все зависит от желаний покупателя. За дополнительную цену можно увеличить функциональность агрегата.

Максимальный напор и высота подъема

Напор определяет максимальную высоту подъема. Есть вертикальная и горизонтальная напорная магистраль. Чтобы высчитать максимальный напор, высчитывают расстояние по горизонтали, делят на 10, затем плюсуют эту цифру с длиной метража по вертикали от края до двигателя насоса.

Но прежде чем рассчитать определенную цифру, следует учитывать несколько нюансов:

  • температуру воды;
  • количество и размер примесей в жидкости;
  • материал и диаметр труб;
  • атмосферное давление;
  • скорость движения фекальных масс в трубах.

Следует обратиться к специалисту, если отсутствует схема канализационных стоков. Он поможет подобрать оптимальный вариант, чтобы не ошибиться в диаметре трубы или мощности двигателя.

Рабочая температура

Канализационные агрегаты делятся на два вида:

  1. Для холодной воды.
  2. Для горячей воды.

Если в сливную яму выливают только воду низких температур, оптимальным считается первый вариант. Тем более, он имеет стоимость ниже аппаратов для горячей жидкости. Обычно горячая жидкость попадает в канализацию только при экстренных ситуациях. Одна из которых – аварийный сброс из системы отопления.

Наличие автоматики

Наличие автоматики включает и выключает двигатель насоса самостоятельно. Вручную этого делать не надо. В идеале в комплект насосного агрегата должно входить следующее:

  • поплавок;
  • измельчитель;
  • термореле.

Поплавок способен определять уровень жидкости в стоках, в когда вода сливается до минимума – двигатель автоматически выключается. Измельчитель действует в качестве самоочищения системы. Термореле регулирует температуру. Чтобы предотвратить перегрев и поломку двигателя, термореле отключает подачу электричества, когда в стоки сливают воду повышенной температуры.

Автоматика позволяет предотвратить поломку двигателя и его замену в будущем – наличие поплавка, измельчителя и термореле значительно сэкономит финансы, сократит количество поломок. Погружные агрегаты сложно достать наружу для починки или профилактики. И попросту «выдергивать» двигатель из-под жидкости специалисты не советуют.

Электроснабжение и материал корпуса

Запустить разные виды канализационных насосов можно от трехфазной или однофазной сети. Однофазная дешевле, а для сохранения двигателя от скачков напряжения лучше приобрести стабилизатор или специальный переносной генератор, и подключить насос к нему. Если расстояние слишком большое, понадобится прочный корпус, который будет защищать двигатель от резких перепадов температур, мороза и дождя. Поверхностные насосы для частных домов рекомендуют приобретать с мощным корпусом.

Для трехфазного также потребуется дополнительное оборудование, которое предотвратит поломку – пульт управления. Эта деталь защитит от перекоса фаз в электросети.

Надежным считается корпус из металла. Но его сложно установить – он тяжелый, понадобится дополнительная пара рук, если двигатель погружной или полупогружной. Пластик дешевле, но по срокам эксплуатации уступает чугуну и нержавейке.

Можно выбрать корпус из пластика, а рабочие детали из металла. Для частного дома оптимальным вариантом считается поверхностный или погружной аппарат с небольшой мощностью. Чтобы организовать отвод стоков на даче, лучше применить насосную станцию.

Дренажный и фекальный насос – в чем разница, назначение

Дренажные насосы в некоторых случаях могут без особых трудностей выполнять основные функции фекальных устройств. По этой причине между двумя видами насосов при выборе подходящего может возникать путаница. Дренажные насосы отличаются своей универсальностью, если домовладелец желает купить устройство, избавляющее от многочисленных неудобств, лучше отдать предпочтение именно этой системе.

Фекальные насосы в большинстве примеров устанавливаются в септиках, либо обычных выгребных ямах. Подобные емкости используются при оборудовании автономных сточных систем. Все бытовые отходы направляются в септик или яму, постепенно заполняя их. Для откачки накопившихся сточных вод нужно вызывать бригаду ассенизаторов, которые используют специальные технические приспособления. Однако при возможности вывоза жидких бытовых отходов самостоятельно, можно пользоваться фекальными насосами. Несмотря на сравнительно высокую стоимость такого оборудования, все-равно остается возможность сэкономить платежные средства потому, что за откачку ассенизаторам в общей сложности придется платить намного больше.

Дренажные установки можно использовать для аналогичных задач, а также для прокачки чистой жидкости для потребления. Когда на участке есть выкопанный колодец, домовладелец может обеспечить себе круглосуточный доступ к чистой питьевой воде, воспользовавшись дренажным насосом. Фекальный насос также может быть установлен для подведения питьевой воды. Однако до этого желательно не эксплуатировать его по своему основному назначению. Большинство фекальных насосов отличаются высокой мощностью. По этой причине для прокачки чистой воды лучше пользоваться дренажными установками.

Дренажные и фекальные приборы отличаются по особенностям конструкции. Последние обязательно требуют сетчатой защиты, препятствующей попаданию в рабочий механизм крупных фрагментов нечистот. В некоторые устройства встраиваются измельчители, позволяющими насосу работать с жидкостью различной степени загрязнения. Современные производители дренажных насосов тоже устанавливают в своих изделиях сетчатые фильтры, несмотря на то, что особой необходимости в таких приспособлениях не возникает.

Система канализации в частном доме: подготовительный этап

Перед началом сооружения канализации в частном строении необходимо сформулировать задачи, с которыми должна успешно справляться система отведения стоков.

Прежде всего, при решении вопроса, как сделать канализацию в частном доме, необходимо определить следующие факторы:

  • характер проживания в доме – сезонный или круглогодичный;
  • количество жильцов;
  • необходимая глубина прокладки трубопровода, которая зависит от глубины промерзания грунта;
  • оптимальный вид канализационных сооружений – выгребная яма, септик, станция глубокой биологической очистки;
  • кто будет проводить монтаж системы – вы сами или обратитесь к помощи специалистов;
  • есть ли возможность подключиться к централизованной канализационной системе.

Оптимальным вариантом является установка канализации в частном доме на начальной стадии его сооружения. В этом случае можно расположить все помещения, подключенные к канализационной системе, в непосредственной близости друг от друга. Это поможет организовать канализационную систему с одной трубой-коллектором.

Монтаж канализации в частном доме: внутренняя система

Внутренняя канализационная система частного дома немного отличается от её устройства в квартире: в водопроводной трубе давление намного ниже, а канализационную коллекторную трубу подсоединяют к индивидуальному отстойнику.

Основные правила устройства внутреннего канализационного трубопровода:

  • при укладке горизонтально расположенных труб необходимо избегать поворотов под прямым углом, для изменения направления трубы применяют колено 45;
  • для стояка канализационной системы используют трубы ПВХ диаметром 100 мм, для отвода стоков от умывальников, ванны и стиральной машины – трубу ПВХ диаметром 50 мм;
  • при прокладке внутреннего канализационного трубопровода необходимо соблюдать уклон 10-20 мм на погонный метр труб, уменьшение или чрезмерное увеличение угла уклона приведет к нарушению работы всей системы.

Наружная канализация в частном доме: правила её устройства

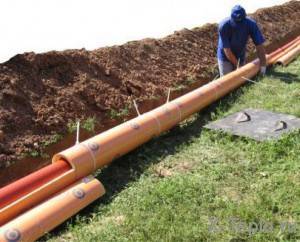

Важной частью системы отвода сточных вод из частного дома является наружная канализационная система. Трубопровод может изготавливаться из чугунных, асбоцементных или пластмассовых труб

Наружная канализационная коллекторная труба, служащая для отведения всех собранных стоков, должна прокладываться с уклоном 30-50 мм.

Глубина прокладки – около полутора метров. Для предохранения стоков от замерзания зимой наружную трубу целесообразно утеплить с помощью нескольких слоев минеральной ваты или нетканого материала.

Для улучшения теплоизоляции, а также защиты труб от механических воздействий их целесообразно укладывать на песчано-глиняную смесь.

Классификация оборудования

Насосы для классифицируются по нескольким параметрам. Это размеры, конструкция, ценовая категория. Оборудование подразделяется на бытовое и промышленное. Выделяют четыре основных класса насосов, которые применяются для обслуживания канализационных систем.

Виды канализационных насосов

  • Приборы для откачки стоков, температура которых ниже 50 градусов. Они не оснащены измельчителем, относятся к бюджетным. Чаще всего их устанавливают в подвалах помещения. Оборудование эффективно справляется со своими функциями, если приходится работать со средне загрязнёнными стоками. Если в насос поступают сильно загрязнённые отходы, его фильтры быстро забиваются, из-за чего снижается работоспособность прибора.
  • Фекальный насос для откачки канализации, где могут протекать горячие стоки. Прибор оснащён измельчителем, а корпус его выполнен из материалов, которые могут выдерживать высокие температуры. Внутри него перерабатываются стоки, температура которых может достигать +90 градусов. Оборудование применяется для обслуживания бань и саун, прачечных комбинатов.
  • Наиболее популярными являются насосы для выкачки канализации с измельчителем, предназначенные для переработки холодных стоков. Приборы используются в загородных домах и на дачных участках, с их помощью осуществляется выкачка септиков и выгребных ям.
  • Приборы с измельчителем для работы с горячими стоками используются крайне редко из-за своей дороговизны. Их устанавливают на банных комбинатах, где есть несколько санузлов.

По другому принципу насосы классифицируются на дренажные, бытовые и промышленные. Последние применяются в тех случаях, когда есть необходимость перерабатывать большие объёмы стоков за короткий период времени.

Канализационные насосы бытовые

Бытовые насосы для откачки канализации монтируются в загородных домах, на дачах, в небольших гостиницах. Они могут быть в разном исполнении, отличаются конструктивными особенностями, назначением, местом установке. Выделяют такие типы оборудования:

  • Насос для унитаза — коробка небольшого размера, к которой подводится отводящая труба. Стоки из унитаза поступают в насос, где измельчаются и уходят в канализацию.
  • Кухонные насосы перекачивают грязные стоки, поступающие из раковины, умывальника. На внутренних элементах приборов скапливается жирный налёт, поэтому им нужно обеспечить своевременную прочистку, чтобы продлить срок службы.

  • Бытовые насосы для перекачки стоков, температура которых достигает +75 градусов. Они используются для отвода стоков из посудомойки или стиральной машины, ванны и душа.
  • Погружные насосы устанавливаются непосредственно в ёмкостях, где собираются стоки. Прибор измельчает и перерабатывает отходы до состояния жидкой массы, после чего они уходят в септик.

Промышленные насосы

Промышленный насос для откачивания канализации устанавливается с целью перекачки стоков, которые поступают из многоэтажных домов, промышленных объектов. Всё оборудование можно разделить на несколько групп.

  • Погружные насосы монтируются в канализационную яму, они не требуют прокладки отдельного трубопровода и выделения места для себя, за что и пользуются популярностью среди потребителей.
  • Консольные насосы используются для обслуживания канализации многоэтажных домов. Их устанавливают в подвале. Служат приборы долго при правильной эксплуатации.
  • Самовсасывающие насосы. Для их монтажа нужно выделить отдельное помещение. Они очень удобны, функциональны и долговечны, но применяются довольно редко из-за своей дороговизны.

При выборе насоса для обслуживания большой канализации следует быть особо внимательным. Оборудование должно быть прочным и надёжным, простым в эксплуатации.

Выбор насоса

При выборе такой установки для канализации частного дома следует учитывать параметры самой системы, а именно:

  • Напряжение питания, а, следовательно, и энергозатраты на перекачку фекальных стоков. Для частного дома, обычно вполне достает напряжения 220 вольт, но в продаже имеются и агрегаты, рассчитанные на 380.
  • Важен параметр потребляемой мощности. Учитывая реальные нагрузки, оборудование менее 400 ватт для фекальных насосов практически не производится. Впрочем, если речь идет о канализации частного дома, такой мощности вполне достаточно.
  • От мощности насоса напрямую зависит такой параметр, как создаваемый им напор. Эта характеристика выражается метрами водяного столба, но показывает она не собственно высоту подъема, но также усилие, необходимое для преодоления сопротивления горизонтального трубопровода. Напор при перекачке густых фекальных стоков имеет несколько другое значение, поэтому производители фекальных насосов в сопроводительной технической документации приводят реальные показатели в виде таблицы.
  • Для погружных насосов, важен параметр допустимой глубины их погружения. А для наружных установок – величина заглубления заборного рукава.
  • Имеет значение показатель производительности агрегата – объем продукта, который может быть перекачан в единицу времени. Его следует согласовать с расчетными величинами расхода жидкости. Для канализации хозяйственно-бытового назначения мощности в 400 ватт достаточно для перекачки до 100 литров в минуту, чего вполне достаточно для использования по назначению.
  • Насос фекальной канализации в обязательном порядке оснащается автоматикой включения/выключения поплавкового типа. Кроме того, нужна защита от перегрева, пробоя, замыкание и других параметров. Агрегат нужно защитить обратными клапанами, предотвращающими обратный ток жидкости.
  • Немаловажна репутация производителя оборудования. В настоящее время развелось немало желающих произвести подделки под известный и авторитетный бренд. Поэтому, принимая решение в отношении покупки определенной модели, нужно внимательно изучить сертификаты качества и происхождения товара.

2 в 1: унитаз+измельчитель

Унитаз со встроенным измельчителем.

В продаже можно найти унитаз со встроенным измельчителем. Он практичен, ведь совмещает в себе несколько приборов, которые по отдельности будут стоить дороже. К особенностям такого унитаза можно отнести:

  1. Отсутствие сливного бачка, он, по сути, тут не нужен. Слив активируется нажатием кнопки, оно осуществляет забор воды из водопровода. Такое смывание автоматически запускает измельчитель.
  2. Измельчитель является конструкционной частью унитаза.
  3. К нему можно подключить другие сантехнические приборы, например раковину или стиральную машину.

Обратите внимание! Для нормального функционирования давление водопровода должно быть не менее 1,7 атмосфер

Унитаз со встроенным измельчителем позволяет сделать уборную более функциональной, особенно это важно, если пространство небольшое. Не нужно искать место для отдельно стоящего насоса-измельчителя

Свою задачу по дроблению крупных фракции отходов этот агрегат исполняет не хуже обособленных приборов

Не нужно искать место для отдельно стоящего насоса-измельчителя. Свою задачу по дроблению крупных фракции отходов этот агрегат исполняет не хуже обособленных приборов

Унитаз со встроенным измельчителем позволяет сделать уборную более функциональной, особенно это важно, если пространство небольшое. Не нужно искать место для отдельно стоящего насоса-измельчителя

Свою задачу по дроблению крупных фракции отходов этот агрегат исполняет не хуже обособленных приборов.

Преимущества:

  • Компактность и качественный отвод стоков из дома.
  • Отлично экономит пространство: измельчитель вмонтированный, сливной бачок не нужен.
  • Подключается напрямую к водопроводу.
  • Не издает шума при работе.
  • Производительность не менее 85 л/мин.
  • Способен откачивать стоки на расстояние 30 метров при горизонтальном расположении.

Минусов как таковых у этого унитаза нет, особенность – на данный момент высокая цена.

Способ установки фекальных насосов и особенности дополнительного оборудования

Правильный выбор насосного оборудования во многом зависит от многих факторов, в том числе и от конструкции фекального насоса и способа его установки. Для канализационных систем с большим объемом перекачивания сточных вод предпочтительнее установка мощных насосных станций погруженного типа. Такие установки обычно устанавливаются для перегонки фекалий с накопительного резервуара в центральную систему канализации и обычно применяется в качестве узловой насосной станции для нескольких домовладений или многоквартирного дома.

Погруженный насос устанавливается непосредственно в самом резервуаре ниже уровня воды. Постоянное пребывание оборудования в агрессивной среде, а сточные воды могут содержать как кислоты так и щелочи, иметь примеси фосфатов и органических веществ отражается на компоновке оборудования и специфике его комплектации. Корпус, такого погруженного фекального насоса, изготавливается из чугуна или стали, имеет многослойное защитное покрытие. Ножевое оборудование выполняется из высококачественных марок стали и имеет не один, а, как правило, несколько режущих элементов. Для погруженных насосов большой мощности установка проводится на фермы или монолитное бетонное основание, а вот насосы средней мощности и маломощные экземпляры могут быть установлены при помощи подвеса на тросах или цепях. Установка при помощи подвеса обеспечивает удобство монтажа и обслуживание, но подключение к магистральной лини канализации при этом должно учитывать вибрацию насоса при работе, и обычно для этого применяется гофра. Выбор погруженного насоса проводится с учетом объема необходимых для перекачивания стоков и высоту подъема. Для отдельных моделей, кроме всего прочего, существует возможность установки дополнительного оборудования для измельчения отходов. В стандартной комплектации для насосов мощностью 40 кВт подъем стоков обеспечивается на 20 метров, при этом размер твердых вкраплений может достигать 35 мм.

Полупогруженные насосные станции обеспечиваются оборудованием, рассчитанным на работу в полупогруженном состоянии, когда под поверхностью находится турбина и измельчитель, а электродвигатель находится над поверхностью жидкости в резервуаре. Такое несколько нестандартное расположение корпуса насоса имеет свои особенности – насосы такой компоновки обычно слабее погруженных моделей, работа измельчителя и турбины рассчитывается на перекачку слабозагрязненных или первично отстоянных вод, когда крупные частицы осели на дно резервуара. Традиционно измельчитель на такие модели не устанавливается, но крыльчатка насоса из нержавеющей стали, без труда пропускает частицы до 15 мм, в том числе и имеющие длинные волокнистые структуры. Установка фекальных полупогруженных насосов обычно в стационарные септики или коллекторы частных домовладений обычно не делается, они чаще всего применяются для оперативных задач по откачке фекалий и стоков из подвалов, погребов, затоплении полуподвальных помещений.

Фекальные насосы наружного способа установки обычно используются для работы со слабозагрязненными стоками, в которых вкрапления могут быть не более 5 мм. Это небольшие по размеру и мощности насосы, которые можно установить недалеко от края резервуара или ямы, забор жидкости при этом осуществляется при помощи гибкого шланга, опущенного в жидкость. Такие агрегаты очень мобильны, не требуют специальных условий установки, правда, и это необходимо учитывать при эксплуатации, наружные фекальные насосы не обладают специальными защитными свойствами от проникновения вовнутрь воды, и поэтому должны эксплуатироваться только в сухую погоду в теплое время года. Для дач и приусадебных участков, на которых полив осуществляется с открытых водоемов, такой насос отлично справится с задачей поставки на участок воды для полива.

Заключение

Существует большое разнообразие всевозможных насосов для откачки канализации в частном доме. Одни модели привлекают потенциальных покупателей своей невысокой ценой, другие – возможностью переустановки и беспроблемной транспортировки по мере необходимости, однако в первую очередь рассматриваемое устройство должно соответствовать индивидуальным потребностям своего обладателя. Ведь при грамотном монтаже и правильном подборе оборудования с рациональным соотношением цены и качества насос обеспечит эффективную работу и долгий срок службы.
