Пошаговая инструкция укладки теплого пола с электроподогревом
Перед укладкой тёплого пола в ванной под плитку его нужно тщательно подготовить. Основным недостатком пола с подогревом является тот факт, что для монтажа отопительной системы придётся разбирать его полностью и заново оформлять отделочными материалами. Монтаж пола с электроподогревом проводится при помощи специальных крепёжных лент для монтажа или с помощью стяжек.
Для лучшего эффекта под систему электроподогрева постелите дополнительный слой утеплителя. Может потребоваться крепление специальным скотчем или за ушки на полосе.
Подготовка
Первый этап – подготовительный, необходим для повышения эффективности работы. Для начала стоит заделать все трещины и царапины, имеющиеся на поверхности, чтобы обеспечить равномерную укладку материалов. Основная задача подогрева – обеспечивать тепло ванной, а не отделочным материалам. Этот пункт также нужно учитывать при выполнении подготовительных работ.
Необходимо правильно подготовить стяжку, которая состоит из самых разных материалов. Материалы укладываются в следующем порядке:
- Гидроизоляция (полиэтиленовая плёнка).
- Пенопласт толщиной от 30 мм.
- Теплоотражающий экран для лучшей проводимости.
- Металлическая сетка.
- Новая стяжка толщиной от 50 мм.
Укладка кабеля
Следующий этап – уложить кабель, который и будет обеспечивать прогрев помещения. Для начала нужно установить место посадки терморегулятора и прокладки штроба для электрического кабеля. По виду эта конструкция напоминает обычную пластиковую коробочку от выключателя или розетки. Выбранное место нужно просверлить с помощью специальной коробки.
Система электрического подогрева пола подключается к центральному электрощитку, а не к распределительной коробке, что тоже нужно учитывать при укладке кабеля. Для системы подогрева следует подготовить отдельный выключатель. После установки штроб останется только с помощью алебастра подсоединить пластиковый подрозетник и провести к нему кабели подачи питания.
Правила установки нагревательного кабеля:
Для начала правильно разрежьте нагревательный мат: разрез делается по сетке в развёрнутом состоянии, после чего мат разверните в любом направлении. Разрез выполняется змейкой, чтобы не задеть ни один из кабелей. Конец сетки крепится у основания пола при помощи клея для кафельной плитки. Нужно дать ему время просохнуть. В это время нужно прикрепить при помощи алебастра холодные кабели
Очень важно, чтобы провода не пересекались между собой и соединялись концами в термодатчике, для установки которого требуется отдельная штроба
Заливка
Заливка толщиной 3-5 мм проводится при помощи бетонно-песчаной смеси
Важно распределить её равномерно, пока она не успела высохнуть и не создала искусственную неровность пола. подключать систему электроподогрева к электросети можно только после того, как стяжка высохнет полностью
Обеспечить быстрое высыхание стяжки можно дополнительным проветриванием или строительным феном.
Финальная обработка
Заключительный этап работ – установка терморегулятора. На конструкции должны быть изображены правила установки, что и куда следует подключить. Самое главное – тщательно следить за каждым проводом, чтобы не подключить его в неверное место и не вызвать замыкание. Концы проводов пропаяйте по завершении работ.
Рекомендуем также посмотреть — Как выполняется монтаж инфракрасного теплого пола под плитку?
Выбор нагревательного мата под плитку по площади
Второй важный показатель, который вам нужен при выборе нагревательного мата под плитку — площадь теплого пола. Даже опытные строители ошибаются с этим параметром. И не беда если мат выбрали немного меньшего размера (останется кусок не обогретого пола), гораздо хуже когда мат выбирают большей площадью чем надо. Тогда при укладке нагревательного мата строитель начинает его монтировать под мебель, где потом он может перегореть, или вовсе отрезает «лишнее». При такой хладнокровной ампутации нагревательный мат и вовсе работать не будет. Так давайте разберемся как правильно выбрать нагревательный мат по площади.
Итак, давайте рассчитаем теплый пол, например, на кухню общей площадью 9 м² и размером 3 м * 3 м. (Первое правило при монтаже теплого пола — теплый пол монтируется только на открытую поверхность). Вдоль одной из стен будет стоять кухонная стенка размером 3 м * 0,6 м, что составляет 1,8 м². Также необходимо учесть отступ от стен 15-20 см. Он составит: (2,4м + 3м + 2,4м)*0,2м = 1,56 м². Теперь давайте посчитаем площадь теплого пола: 9 м² (общая площадь) – 1,8 м² (площадь мебели) – 1,56 м² (отступ от стен) = 5,64 м². В нашем примере мы сделали отступ от стен 20 см, но если сделать 15 см, то нам необходимо купить нагревательный мат 6 м², а если купить мат на 5 м², то тогда необходимо сделать отступ от стен 25 см. Но будет правильней, все-же, купить нагревательный мат площадью 6 м². Подытожим, Формула расчета площади теплого пола:
«Площадь теплого пола» = «Общая площадь» – «Площадь мебели» – «Отступ от стен».
По такой формуле считается площадь теплого пола абсолютно любого помещения.
Как выбрать электрический пол
Купить лучший нагревательный мат или инфракрасную пленку для своей квартиры, загородного дома или дачи – мечта каждого владельца недвижимости. Выбирать продукцию необходимо не только с оглядкой на репутацию производителя и цену, но и с учетом особенностей эксплуатации. Какой вид теплых полов будет лучше для разных типов покрытий? Это зависит от типа нагревательного элемента, мощности и возможности подключения терморегулятора, класса защиты от пыли и высокой влажности.
Тип
Производители выпускают инфракрасную пленку, нагревательные маты и кабеля, панели. Выбор типа оборудования зависит от вида напольного покрытия и основания. Большинство видов финишного напольного покрытия укладывают на стяжку. Если основание уже готово, то можно использовать пленку – нагревательный элемент этого типа не поднимет финишное покрытие на большую высоту. Нагревательные маты и кабеля можно уложить в стяжку или в плиточный клей. Это обеспечит дополнительную защиту от статической нагрузки.
Инфракрасные полы нагревают не только пол, но и мебель, которая отдает тепло и делает микроклимат в комнате уютным и комфортным. Маты и кабеля нагревают только пол, это заставляет задуматься о максимально возможной температуре поверхности. Полы с инфракрасным излучением меньше всего влияют на здоровье человека. Для систем другого типа необходимо позаботиться о наличии защитного экрана от электромагнитного излучения.
Применение
Теплые полы используют в качестве основной и дополнительной системы обогрева. Основная система теплоснабжения должна иметь высокую удельную мощность – не ниже 220-230 Вт/кв.м. Для дополнительного отопления достаточно 150-180 Вт/кв.м.
Тяжелая мебель может стать причиной повреждения нагревательного элемента. Если теплый пол будет находиться под высокой статической нагрузкой, то лучше отдать предпочтение панелям в корпусе из алюминиевого сплава или матам, кабелям, которые укладываются в бетонную стяжку. Пленочные полы рекомендуется укладывать под финишное напольное покрытие там, где не планируется установка книжных шкафов, тяжелых комодов и стиральных машин.
При выборе продукции для укладки на балкон, в ванную комнату, на открытую террасу – необходимо уделить внимание степени защищенности. Преимущества у продукции с классом защиты от IP57 и выше
В регионах с суровым климатом, рекомендуется выбирать оборудование, рассчитанное на эксплуатацию в широком диапазоне температур.
Терморегулятор
Терморегуляторы поддерживают стабильную заданную температуру. Это положительно влияет на микроклимат в помещении, помогает снизить затраты на электроэнергию. Производители не всегда комплектуют этим оборудованием свои теплые полы определенных марок, предлагая выбрать наиболее подходящий к требованиям покупателя тип терморегулятора.
Выпускаются механические, электронные и программируемые терморегуляторы. Для контроля над температурой могут использоваться выносные или встроенные датчики. Конструктивные особенности позволяют выполнить встроенный или накладной монтаж, подключить терморегулятор к DIN-рейке. При выборе оборудования учитывается диапазон температур и максимальная мощность подключенной системы обогрева.
Наиболее функциональными являются программируемые терморегуляторы, совместимые с полами разного типа. Они имеют высокую точность настройки, защиту от детей, несколько режимов работы, информативную панель управления. Это помогает экономить максимальное количество электроэнергии без потери высокого уровня комфорта в помещении.
Мощность
Общая мощность нагревательных элементов определяет возможность поддерживать в помещении определенной площади заданную температуру. При вычислениях учитывается тип системы обогрева, количество мебели, высота потолков. Точный расчет может сделать теплотехник, который учтет все дополнительные параметры эксплуатации теплого пола.
При использовании электрических полов в качестве дополнительного обогрева, самые мощные нагревательные элементы рекомендуется монтировать на балконах и в ванных комнатах. Здесь мощность не должна быть меньше 180 Вт/кв.м. В жилых комнатах допускается мощность в диапазоне 110-130 Вт/кв.м. Этого достаточно для нагрева полов, создания комфортной температуре в комнате в короткий период межсезонья. При покупке оборудования для основной системы обогрева эти показатели мощности необходимо увеличить в 1,5-2 раза.
Особенности водяной системы подогрева пола под керамическую облицовку
Чтобы выяснить, как правильно сделать теплый пол под плитку, нужно изучить принцип его работы и знать нюансы для установки конструкции.
Особенности функционирования водяного теплого пола заключаются в циркуляции разогретой воды по трубам из металлопластика или латуни, проложенным под финишным покрытием пола. Система запитывается от центрального или автономного отопления. Себестоимость, установка и энергопотребление такого типа подогрева пола значительно дешевле, если сравнивать его с электрическими аналогами.
Но есть неприятный нюанс – в высотных домах застройки шестидесятых годов монтаж водяных теплых полов не представляется возможным. Поскольку их перекрытия могут не выдержать дополнительной нагрузки. Кроме этого, получить разрешение на перепланировку отопительной системы в высотных домах достаточно сложно.
Далее, выстилается металлизированный отражающий экран. Это композитный материал из полипропиленового волокна и металлизированной пленки, обладающий свойствами отражать тепловое излучение и гидропароизоляции. Пленку необходимо плотно зафиксировать на демпферной ленте при помощи скотча.
В процессе укладки водяного теплого пола все трубы подключаются к распределительному коллектору
На следующем этапе прокладываются трубы. Нужно использовать специальные трубки, монтирующиеся к сетке. При этом расстояние от стен должно быть не менее десяти сантиметров.
В процессе укладки труб следует обратить внимание на то, чтобы они были размещены строго по направляющим, имеющимся на специальной сетке. После монтируется реле регулировки и термометр. В конце процесса установки конструкции ее покрывают слоем цементной стяжки
В конце процесса установки конструкции ее покрывают слоем цементной стяжки.
Конвекционные полы
В таких системах процесс нагрева осуществляется за счет выделения тепла через кабель, который преобразовывает полученную электрическую энергию в тепловую. Излучаемое тепло передается на напольное покрытие. При этом нагретый воздух продвигается в верхнюю часть обогреваемой комнаты, а охлажденный, наоборот, опускается.
Внимание! Монтаж конвекционных теплых полов ограничен определенными типами покрытий, такими как: ковролин, ламинат, паркетная доска, линолеум. Электрический кабельный пол производители рекомендуют укладывать под кафель и керамогранитные плиты
Причиной этому служит то, что в комбинации с этими покрытиями при установке толстой бетонной стяжке кабельный электропол создает так называемый аккумулятор тепловой энергии
Электрический кабельный пол производители рекомендуют укладывать под кафель и керамогранитные плиты. Причиной этому служит то, что в комбинации с этими покрытиями при установке толстой бетонной стяжке кабельный электропол создает так называемый аккумулятор тепловой энергии.
Нагревательный термомат для кабельного теплого пола
Прогрев поверхность пола до определенной температуры, достаточно только поддерживать ее показатели, а не прогревать заново помещение. Как показывают отзывы потребителей, благодаря этому можно значительно сэкономить расходы на отопление. Конвекционные отопительные системы выпускаются в виде секций или отдельных мотков кабеля, либо готовыми рулонами.
Система отопления пола в виде термоматов
Такая схема обычно используется при необходимости устроить теплый пол под плитку пвх. Эта конструкция состоит из усиленных ячеек на полимерной основе, где укреплен проводящий ток кабель малого сечения.
Такой тип теплого пола обладает неоспоримым достоинством, заключающимся в том, что он не требует покрытия стяжкой, но при необходимости ее можно и залить.

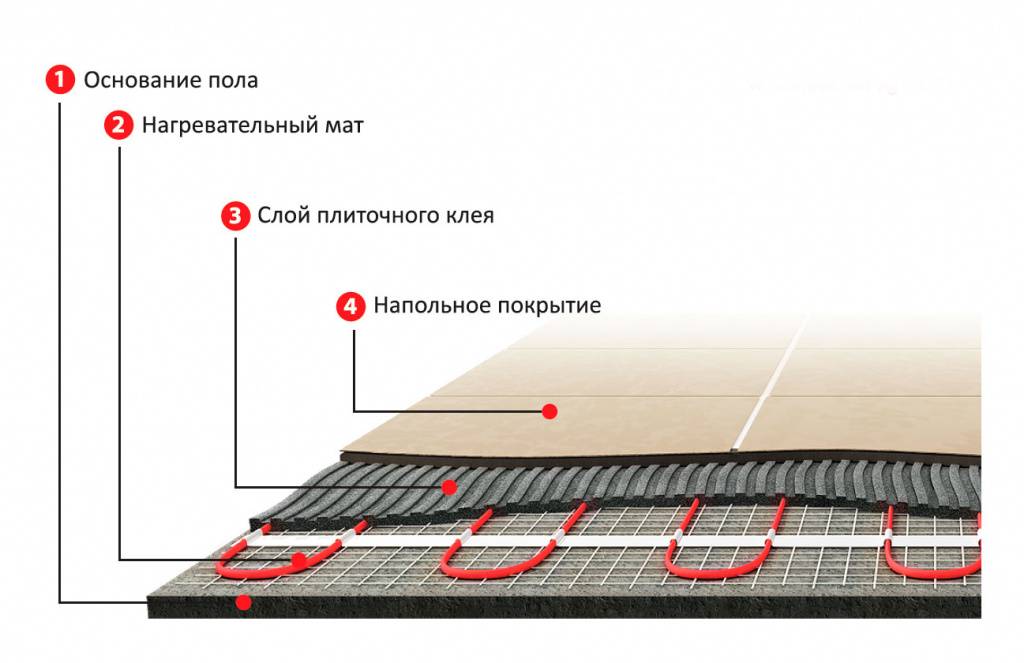

Монтаж проводится следующим образом. Термоматы с кабелем обогрева расстилаются по свободной от мебели и сантехники плоскости, затем накладывается слой клея для кафеля и наклеивается плитка.
Установка такой системы подогрева пола очень легка и не требует специальных навыков. Термоматы представляют собой такой же обогревающий кабель, только меньшей толщины и закрепленный на сетчатую основу, благодаря чему маты можно укладывать непосредственно в слой плиточного клея, а монтажное покрытие, на котором зафиксирован нагревательный компонент, будет служить в качестве арматуры.
Укладка теплого пола из термоматов по силам даже новичку
Обогревательные маты обычно выпускаются толщиной до 3 мм, за счет чего высота пола после установки системы обогрева практически не меняется.
Виды теплых полов для установки под плитку
Керамическую плитку любого типа можно совместить с дополнительными системами обогрева, так как материал обладает высокой теплопроводностью и быстро нагревается, то есть, не требует серьезных энергозатрат. Из всех существующих на сегодняшний день систем подогрева пола для плитки подходят:
- водяной стационарного типа,
- электрический – резисторный или инфракрасный,
- водно-электрический.
Водяные теплые полы под плитку – это стационарные системы обогрева, которые запрещено подключать к централизованной сети теплоснабжения дома или квартиры. Их преимуществами перед аналогами являются – полное отсутствие риска электротравмы, возможность самостоятельного установки. Минусы этого вида – необходимость монтажа в бетонное основание, достаточно дорогие расходные материалы, к примеру, трубы.
Электрический теплый пол можно класть под плитку, погружая нагревательные элементы в клеевой состав прямо под кафель, так как они тонкие. С ними можно не беспокоиться, что будут затоплены соседи, как в случае с водяным вариантом, служат они не менее 5 лет. Но если случится поломка, то половое покрытие придется вскрывать в нескольких местах, чтобы найти точку разрыва кабеля.
Электро-водяные системы обогрева кафельного пола гораздо дороже в эксплуатационном плане, но долговечнее и безопаснее. В качестве рабочей жидкости в трубах системы используется антифриз, питание происходит от электросети со стандартным напряжением.
Лучшие электрические полы под плитку
Холодный пол особенно сильно вызывает дискомфорт, если в качестве финишного покрытия используется керамическая плитка. Это практичный материал, который применяют при отделке санузлов, ванных комнат, кухни, холла, гостиных. Более 75% теплых полов уложены под керамическую плитку и керамогранит. Основанием для этих материалов является стяжка, поэтому оптимальным решением будет использование для обогрева нагревательные маты и кабельные системы, предназначенные для мокрого монтажа.
Такой теплый пол под плитку будет потреблять небольшое количество энергии, а за счет высокой теплопроводности керамики обеспечивать равномерный нагрев и хорошую теплоотдачу. Проект VyborExperta.ru проанализировал 7 видов продукции известных производителей и выбрали 3 самых лучших.
Теплый пол №1 ТСП-150-1.0
Нагревательный мат российского производства, изготовленный на основе двухжильного провода. Греющий кабель имеет небольшой диаметр – сечение 3 мм позволяет укладывать не только в стяжку, но и в плиточный клей. Провод крепится на полимерной сетке, которая отличается хорошей адгезией к клеевым составам на основе цемента. Это увеличивает надежность и срок эксплуатации, интервалы между плановым ремонтом напольного покрытия.
Поставляется теплый пол лентами формата 2х0,5 м. Шаг очень удобный, он делает укладку нагревательных матов максимально простой в помещениях со сложной планировкой. Мощность комплекта 150 Вт, что помогает снизить расходы на отопление. Максимальная температура нагрева 80 градусов делает возможной укладку на открытом воздухе.
Достоинства:
- Высокая скорость нагрева;
- Гарантия производителя 20 лет;
- Срок эксплуатации не менее 50 лет;
- Низкая цена;
- Гофрированная трубка для температурного датчика в комплекте.
Недостатки:
Не найдены.
Производитель выпускает широкий спектр саморегулирующегося и резистивного кабеля, что положительно влияет на снижение цены. Для теплого пола выбрана жила во фторопластовой изоляции, которая выдерживает температуру до 200 градусов и обеспечивает безаварийную работу нагревательного мата.
Warmstad WSM-300-2.0
В основе нагревательного мата двухжильный провод, уложенный на сетке из прочного и долговечного полимерного материала. Общая толщина всего 4 мм, что позволяет укладывать теплый пол в клеевой раствор перед монтажом плитки. Это положительно влияет на параметры «пирога» и не поднимает уровень пола.
Поставляется в виде матов формата 4х0,5 м, использовать теплый пол можно для систем основного и дополнительного отопления. Рулон легко раскладывает, позволяя быстро завершить укладку в помещениях со сложной планировкой. Удельная мощность в 150 Вт/кв.м. делает теплый пол экономичным, комфортным для эксплуатации в качестве дополнительного обогрева. Маты предназначены для помещений с нормальной и повышенной влажностью.
Достоинства:
- Хорошее качество изоляции;
- Гарантия производителя 25 лет;
- Хорошее экранирование;
- Монтажная трубка в комплекте;
- Низкая цена.
Недостатки:
Низкое качество муфт.
SpyHeat Классик SHD-15-600
Греющий кабель предназначен для укладки в стяжку или в клеевой слой при монтаже плитки. Двужильный резистивный провод с мощностью 15 Вт/м можно использовать в качестве основного и дополнительного отопления под финишное покрытие с высокой теплопроводностью. Особенностью кабеля является овальное сечение, провод имеет небольшую толщину и не влияет на уровень пола в доме.
Комплект рассчитан на обогрев 5 кв.м. пола, при использовании для основного отопления – на 3 кв.м. Укладка кабеля позволит избежать эффекта «зебры», обеспечит равномерное распределение тепла по всей площади. Для защиты жил от негативного влияния цементного раствора производитель использовал оболочку из фторопласта.
Достоинства:
- Устойчив к локальным перегревам;
- Быстрый нагрев помещения;
- Гарантия производителя 50 лет;
- Шаг укладки можно менять в диапазоне от 5 до 15 см;
- Удобно работать в комнатах со сложной планировкой.
Недостатки:
Сложный монтаж.
Рейтинг электрических теплых полов
При составлении рейтинга особое внимание уделили следующим характеристикам:
- Удельная мощность – влияет на потребление электроэнергии, уровень комфорта в помещении;
- Способ монтажа – производители рекомендуют укладывать разные нагревательные элементы в стяжку, слой клея или под напольное покрытие. Это влияет на сроки и стоимость монтажа;
- Уровень электромагнитного излучения – низкие показатели делают систему безопасной для здоровья;
- КПД – влияет на рентабельность системы отопления;
- Функциональность – наличие терморегулятора позволяет обеспечить уровень комфорта и сэкономить на электричестве, поддерживать оптимальную температуру в отсутствие хозяев недвижимости;
- Температура нагрева – влияет на теплотехнические характеристики системы;
- Защищенность от пыли и влаги – класс защиты стал важным фактором для выбора оборудования для ванной комнаты, открытого балкона или террасы.
