Счетчики электроэнергии Энергомера: отличительные особенности и критерии выбора, порядок подключения

устройство, модификации, схема подключения электрического аппарата

Учитывая эти советы, многие останавливают свой выбор на энергомере СЕ
При подключении нулевого провода к первой клемме появляется возможность отмотать показания прибора, что является противозаконным действием. При подключении нагрузки его показания должны начать меняться.
Для любого человека это не составит труда, главное следовать следующей инструкции: Автоматический выключатель необходимо закрепить в электрощите на ДИН-рейку, с помощью встроенного защелкивающегося устройства. Для этого необходимо опустить фиксаторы на тыльной стороне прибора учета, как показано на изображении ниже, а затем, одев его на din-рейку, поднять их.
Полную схему подключения для этой цели мы показывать, конечно, не будем. Как мы говорили выше, устройство имеет шесть вариантов исполнения, но основных всего лишь три, о которых следует рассказать подробней. Стоимость счётчика Цена на данную модель — от рублей и выше, в зависимости от исполнения и комплектации. Модификации с непосредственным креплением на стену или в щиток отлично подойдут для дач и других объектов, где нет возможности монтажа прибор на DIN-рейки.
Мы довольны приобретением и …. Производитель и модель устройства.

Световые индикаторы

Выглядит схема подключения СЕ так, как представлено на рисунке ниже. Елена Недорогой и качественный электросчётчик.

При желании смонтировать подобное устройство сможет даже человек, имеющий только начальные познания в электротехнике. Шунтом называется устройство в электрической цепи, которое позволяет току обходить некоторые участки цепи. За пределами жилого помещения в плохих погодных условиях, таких как снег или дождь, энергомер не будет работать.

Пользоваться наличием такого слабого места у этих счетчиков, разумеется, не стоит. При увеличении нагрузки светодиод начинает включаться ярко на время мс с частотой, пропорциональной величине нагрузки.
Подключение трехфазного счетчика Энергомера СЕ-301 своими руками

Конструктивные особенности

Как опломбировать счетчик электроэнергии

Принцип работы ЦЭ 6803 ничем не отличается от аналогичных приборов. Электросчётчик имеет свои конструктивные особенности.

В блоке управления данные напряжения и силы входящего тока сублимируются в импульсы. Импульсная частота находится в прямой пропорциональной зависимости от мощности энергетического входящего потока. Обработку данных выполняет микропроцессор. Именно он отвечает за точный учёт счётчиком Энергомера ЦЭ6803в потреблённой электроэнергии.

Интерфейс электросчётчика ЦЭ6803в

В электросчётчике встроены клеммы, через которые происходит включение тестера для проверки технического состояния прибора. В счётчике есть энергонезависимый блок памяти. В случае аварийного отключения тока на дисплее фиксируются последние показания, дата, время и тариф.

На передней панели расположены два светодиодных индикатора, один из которых «Сеть» начинает светиться, подтверждая подключение к сети. При появлении нагрузки он начинает мигать, тогда учётное устройство начинает работать.

Обратите внимание! Если светодиод «Сеть» не загорается, то нужно проверить состояние клеммных соединений. В противном случае прибор будет нуждаться в ремонте

Второй индикатор «600 imp/(kW-h)» своим свечением сигнализирует о потреблении номинальной мощности электрического тока.

Размеры корпуса ЦЭ6803в

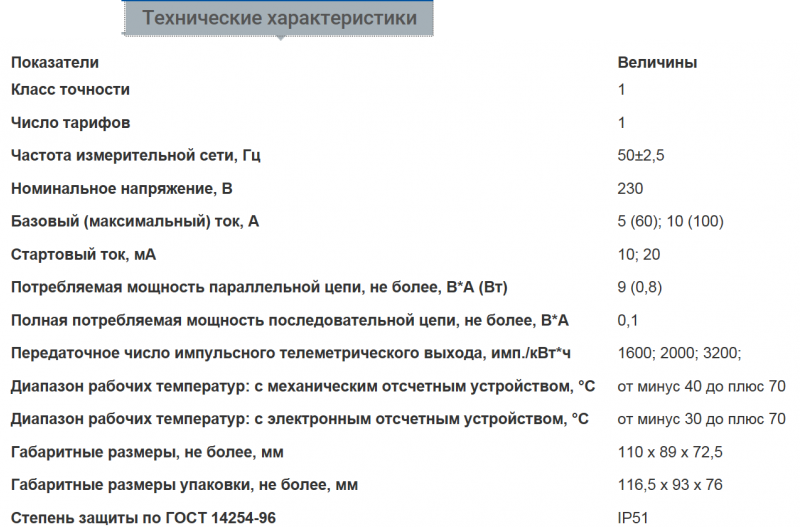

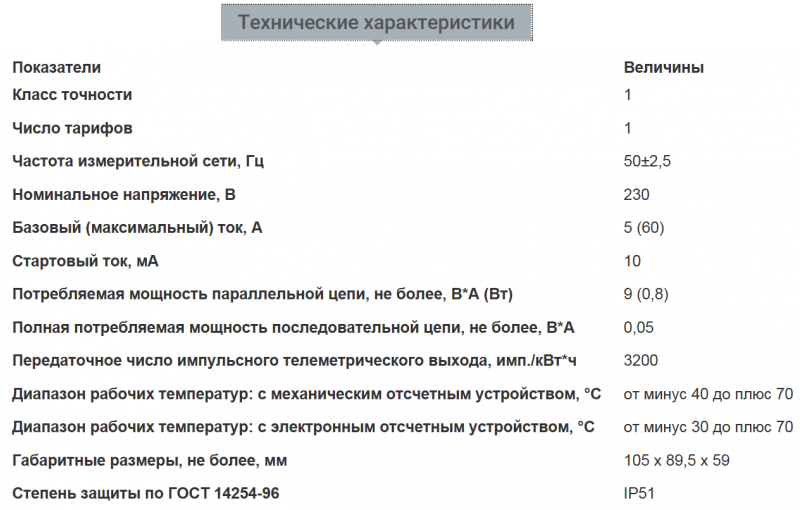

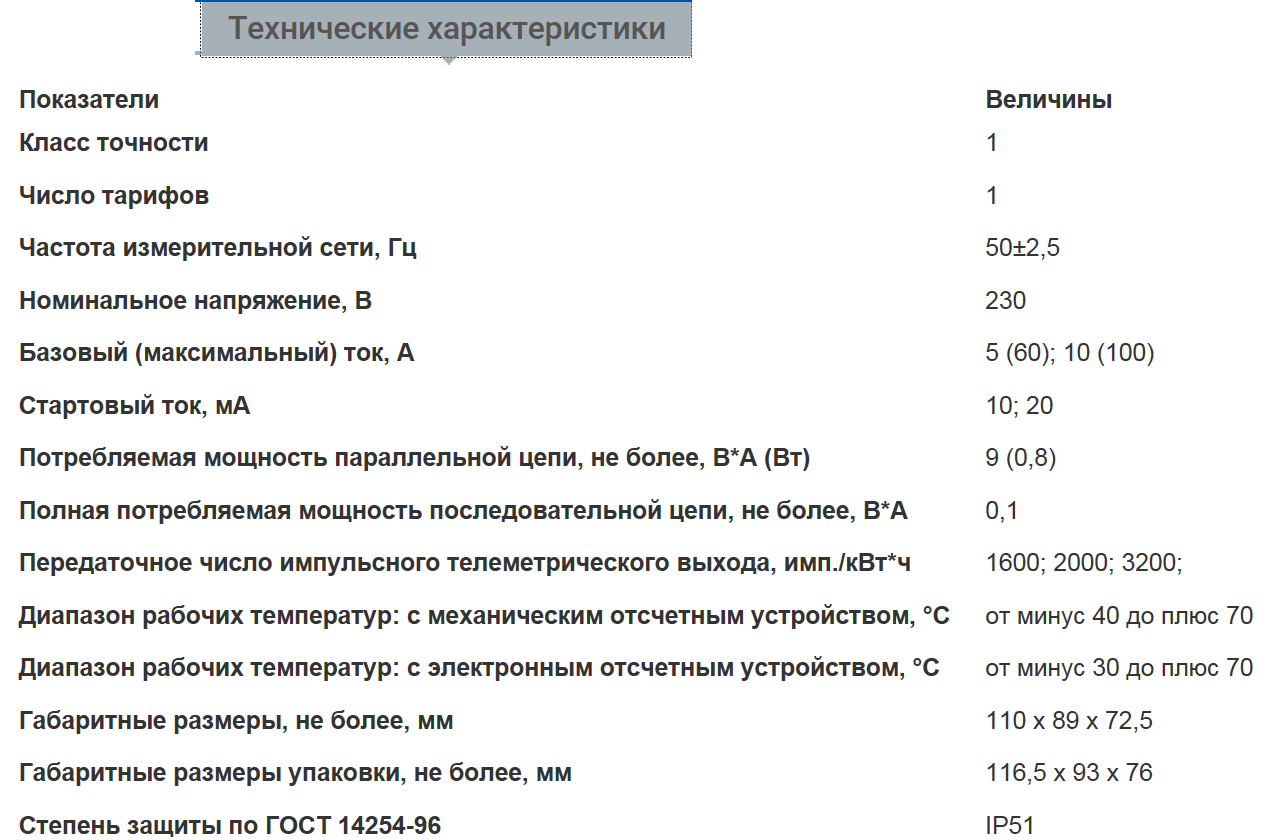

Технические характеристики се101

Класс точности энергомера соответствует государственным стандартам. Базовый показатель тока – 60 ампер. Потребление мощности цепью напряжения не превышает показателя 0, 8. Полная мощность – 0, 1. Вес конструкции – 0, 6 кг.

Обладает следующими особенностями:

  • Минимальное потребление электричества.
  • Во время рабочего процесса светится индикатор.
  • Модель се101 предусматривает защиту от применения магнита (вариант остановки работы), недоучета. Конструкция включает ЖК дисплей.
  • Встроенный шунт используется для снятия правильного, точного количества эл. тока.
  • Корпус надежно защищен от повреждений механического характера, неблагоприятных условий окружающей среды – изменения климата, воздействия эл. магнитных волн. 101
  • Присутствует 2 выхода – оптический (телеметрический) и стандартный.
  • Наличие сумматора (подсоединения электронных или механических схем).

Технические характеристики

Индукционные механические приборы существуют давно, создали «монополию» и долго удерживали лидерство. Совсем недавно появились другие типы расходомеров, и пользователи получили возможность выбрать наиболее подходящий вариант. Дисковой аппарат преимущественно устанавливался в квартире (доме) или на площадке. Внутреннее устройство счетчика механического типа простое и понятное: две магнитные катушки, счетный механизм. Прибор имеет продолжительный период службы: по паспорту оговорен пятнадцатилетний срок, на практике расходомеры достойно функционируют в два раза дольше. Минусом прибора является его невысокая точность. Лучшими представителями такого типа счетчиков считаются Энергомера СЕ 101-S6, Нева 103.

Читать

Счетчики электроэнергии Матрица NP73I

Электронные приборы учета электроэнергии меряют ресурс напрямую. Они не имеют подвижных измерительных частей, результаты выводятся на табло. Счетчик обладает возможностью архивировать данные или передавать информацию удаленно. Новые устройства считают расход ресурса по нескольким тарифам с высокой точностью и минимальными погрешностями. Приборы обладают способностью улавливать минимальные нагрузки, что абсолютно не доступно предыдущему типу расходомеров.

Но проверить это пока невозможно, так как приборы учета появились совсем недавно. Признанным лидером среди электронных счетчиков считается Меркурий 201.8, Меркурий 200.02, Энергомера СЕ 102 S7. Среди измерителей трехтарифный счетчик выбирается большим количеством пользователей, так как позволяет платить меньше, при этом не снижая объемов потребляемой энергии.

Однофазный счетчик имеет номинальное напряжение 220 В, трехфазные устройства – 380 В. Однофазные приборы учета устанавливаются в частных квартирах, поскольку бытовые электросети и техника рассчитаны на 220 Вольт. Пользователю достаточно такого прибора, тем более, энергонадзор скорее всего откажет в установке трехфазного прибора за ненадобностью. Трехфазный прибор учета устанавливается в частных домах. Жителям таких жилищ требуется большее количество мощного оборудования: электрокотлы, водонагреватели и подобное. Питание производится от трехфазной сети с напряжением в 380 Вольт. Лучшими трехфазными учетными приборами называют Каскад Меркурий АТ-01, ЦЭ-6803, Меркурий 230, 231.

Тайпит Нева 103/5 1s0

Говоря о хороших электрических счетчиках, нельзя не упомянуть о приборе Тайпит Нева 103/5. Устройство имеет сертификат соответствия, поэтому будет служить вам верой и правдой весь заявленный производителем срок. Счетчик оснащен простым 7-разрядным отсчетным устройством, его можно установить в любое помещение благодаря большому рабочему температурному диапазону от -40 до +60 С.

Отдельно стоит упомянуть о креплении этого электросчетчика к поверхности. В комплекте идут стопоры обратного хода, светодиодный индикатор, шунт и винтовые клеммы. При монтаже прибора используются удобные дин-рейки. Установка устройства займет пару минут, а прочные защелки обеспечат надежно крепление к стене.

Достоинства:

  • Крепкая монтажная защелка;
  • Низкая стоимость;
  • Длительный срок службы;
  • Неразборный корпус;
  • Надежная конструкция;
  • Точные показания;
  • Небольшие габариты, малый вес.

Недостатки:

Несовпадение индикации, что может вводить в заблуждение.

Электросчетчик Тайпит Нева 103/5 имеет хорошие отзывы среди потребителей и экспертов.  Если вы не хотите тратить много денег, и при этом желаете получить качественный прибор, лучше выбрать именно его.

Если нагрузка на сеть будет осуществляться круглосуточно, следует присмотреться к двухтарифным устройствам. Выбирая лучшие счетчики электроэнергии в этой категории, мы перебрали множество вариантов, рассмотрев технические характеристики 40 различных моделей. Ниже вы увидите только те устройства, которые действительно заслуживают вашего внимания.

Описание счетчика

ЦЭ6807Б — однофазный счетчик для учета расхода электрической энергии в однофазных цепях переменного тока. Счетчик может быть различных модификаций. Различают счетчики данной модели по типу корпуса например Ш в обозначении модели говорит что он предназначен для установки в шкаф а Р — для установки на din-рейку. Так же по типу установленного отсчетного механизма М-механический, а Э — электронный.

Количество тарифов 1 для механического отсчетного механизма и учет по двум тарифам может вестись для счетчиков с установленным жк дисплеем и с обозначением модели 2Т

В счетчиках имеется защита от хищения электричества, а так от манипуляции учетом посредством воздействия на отсчетный механизм мощным магнитом для остановки или торможения счета.

Распространенные модели

Довольно популярным является «Меркурий» (хорошая марка электросчетчиков для установки в квартире и доме) серии 201 и 202. Данные приборы электронного типа, они работают с одним тарифом и имеют максимальное значение тока в 60-80 А. Зачастую их устанавливают в квартирах многоэтажных домов. Гарантия на такой прибор около 6 лет, по факту способен проработать до 30. Поверку нужно осуществлять каждые 16 лет.

Также распространен «Меркурий» многотарифный. Данное устройство работает с 4 тарифами. Максимальная подача тока 60 А. Межповерочный интервал 16 лет. Нужно заметить, что данное устройство способно синхронизироваться с компьютером и передавать данные на электронный носитель.

Трехфазный счетчик электроэнергии «Меркурий» имеет класс точности в 1.0. Поверка должна осуществляться, как и в предыдущих вариантах, каждые 16 лет. Гарантия 5 лет, срок службы около 30.

Сколько стоит электросчетчик «Меркурий»? Самый дешевый обойдется в 1 тыс. рублей.

Индикация

Импульсы преобразуются электромеханическим способом. Соответствующие управляющие сигналы вращают барабаны. В современных модификациях после обработки микроконтроллером результаты измерений отображаются на цифровом дисплее. Как правило, применяют экономичный индикатор на жидких кристаллах с встроенной подсветкой. Модели с встроенной электроникой оснащают блоком памяти с автономным источником питания, выводами для подключения внешних (удаленных) телеметрических устройств.

Световые индикаторы

Энергомера СЕ 301

В типовом исполнении электросчетчик Энергомера сигнализирует о подключении:

  • источника питания (сети 220 В);
  • нагрузки.

В некоторых модификациях применяют один индикаторный светодиод. Отмеченные выше режимы отображаются непрерывным (мигающим) сигналом, соответственно. По частоте вспышек можно судить о потребляемой мощности.

К сведению. При отсутствии постоянного свечения «Сеть» следует убедиться в качестве соединительных контактов. Не исключено, что испорчен светодиод. Если не индицируется потребление электроэнергии при работающей нагрузке, также необходим ремонт.

Особенности индикационного табло

По стандартной маркировке после буквы «М» в названии можно уточнить особенности индикатора результатов измерений:

  • 6 или 7 – соответствующее количество барабанов;
  • отсутствие цифр – комплектация ЖКИ (7 регистров).

Последний символ на барабанном индикаторе означает дробную часть числа. Его отделяют красной точкой или рамкой на лицевой части табло.

Механизм привода оснащен стопором, который препятствует вращению в обратном направлении (предотвращается мошенническое «отматывание» показаний). Во всех современных модификациях устанавливают защиту от блокирования функциональности приборов контроля с применением сильных магнитов.


Барабанный индикатор показаний

К сведению. Если предполагается применение при низких температурах, специалисты рекомендуют выбирать счетчик электроэнергии се 101 с барабанным механизмом. Такие изделия сохраняют работоспособность в сильный мороз до -40°C. Жидкокристаллические дисплеи приспособлены для применения в диапазоне от -30°C до +70°C. Однако для продления срока службы такие приборы устанавливают в отапливаемых помещениях.

Индикация

Импульсы преобразуются электромеханическим способом. Соответствующие управляющие сигналы вращают барабаны. В современных модификациях после обработки микроконтроллером результаты измерений отображаются на цифровом дисплее. Как правило, применяют экономичный индикатор на жидких кристаллах с встроенной подсветкой. Модели с встроенной электроникой оснащают блоком памяти с автономным источником питания, выводами для подключения внешних (удаленных) телеметрических устройств.

Световые индикаторы

Какие бывают счетчики электроэнергии Нева?

В типовом исполнении электросчетчик Энергомера сигнализирует о подключении:

  • источника питания (сети 220 В);
  • нагрузки.

В некоторых модификациях применяют один индикаторный светодиод. Отмеченные выше режимы отображаются непрерывным (мигающим) сигналом, соответственно. По частоте вспышек можно судить о потребляемой мощности.

К сведению. При отсутствии постоянного свечения «Сеть» следует убедиться в качестве соединительных контактов. Не исключено, что испорчен светодиод. Если не индицируется потребление электроэнергии при работающей нагрузке, также необходим ремонт.

Особенности индикационного табло

По стандартной маркировке после буквы «М» в названии можно уточнить особенности индикатора результатов измерений:

  • 6 или 7 – соответствующее количество барабанов;
  • отсутствие цифр – комплектация ЖКИ (7 регистров).

Последний символ на барабанном индикаторе означает дробную часть числа. Его отделяют красной точкой или рамкой на лицевой части табло.

Механизм привода оснащен стопором, который препятствует вращению в обратном направлении (предотвращается мошенническое «отматывание» показаний). Во всех современных модификациях устанавливают защиту от блокирования функциональности приборов контроля с применением сильных магнитов.

Барабанный индикатор показаний

К сведению. Если предполагается применение при низких температурах, специалисты рекомендуют выбирать счетчик электроэнергии се 101 с барабанным механизмом. Такие изделия сохраняют работоспособность в сильный мороз до -40°C. Жидкокристаллические дисплеи приспособлены для применения в диапазоне от -30°C до +70°C. Однако для продления срока службы такие приборы устанавливают в отапливаемых помещениях.

О моделях счетчика СЕ 101 и его подключении

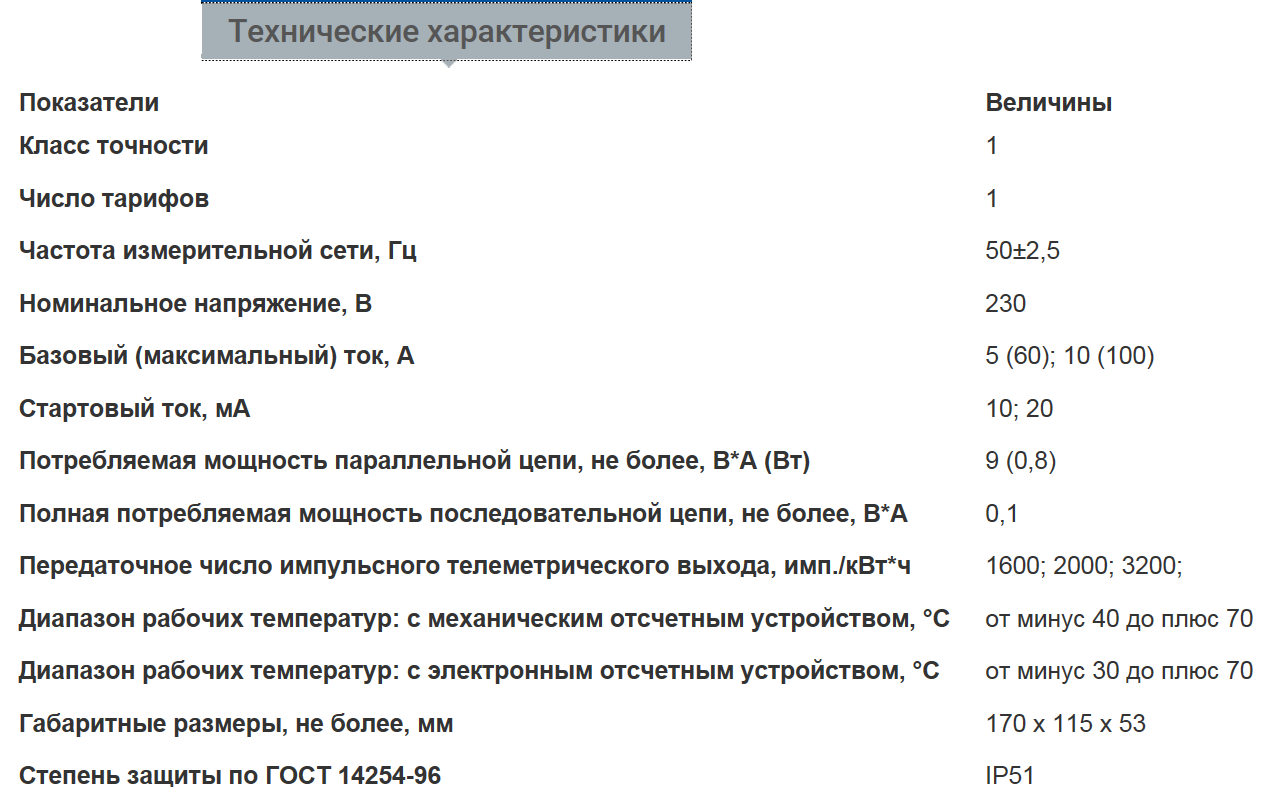

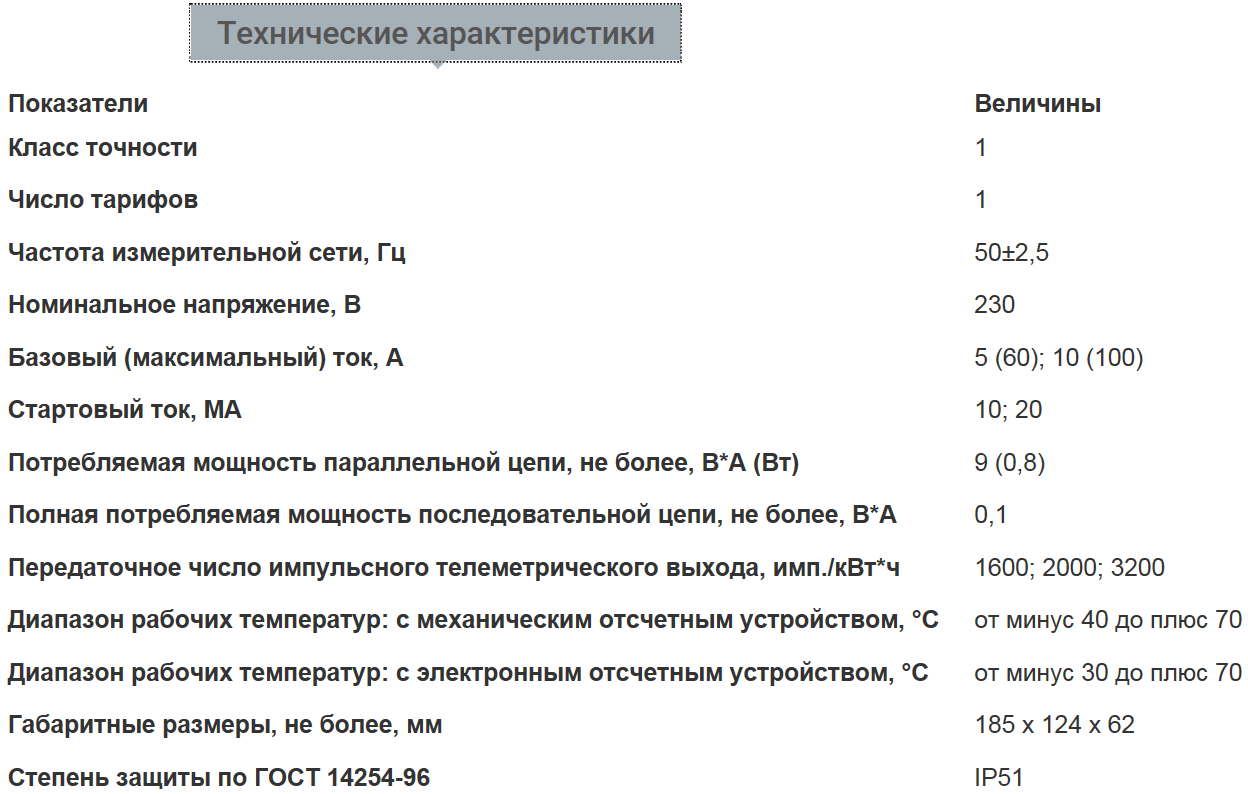

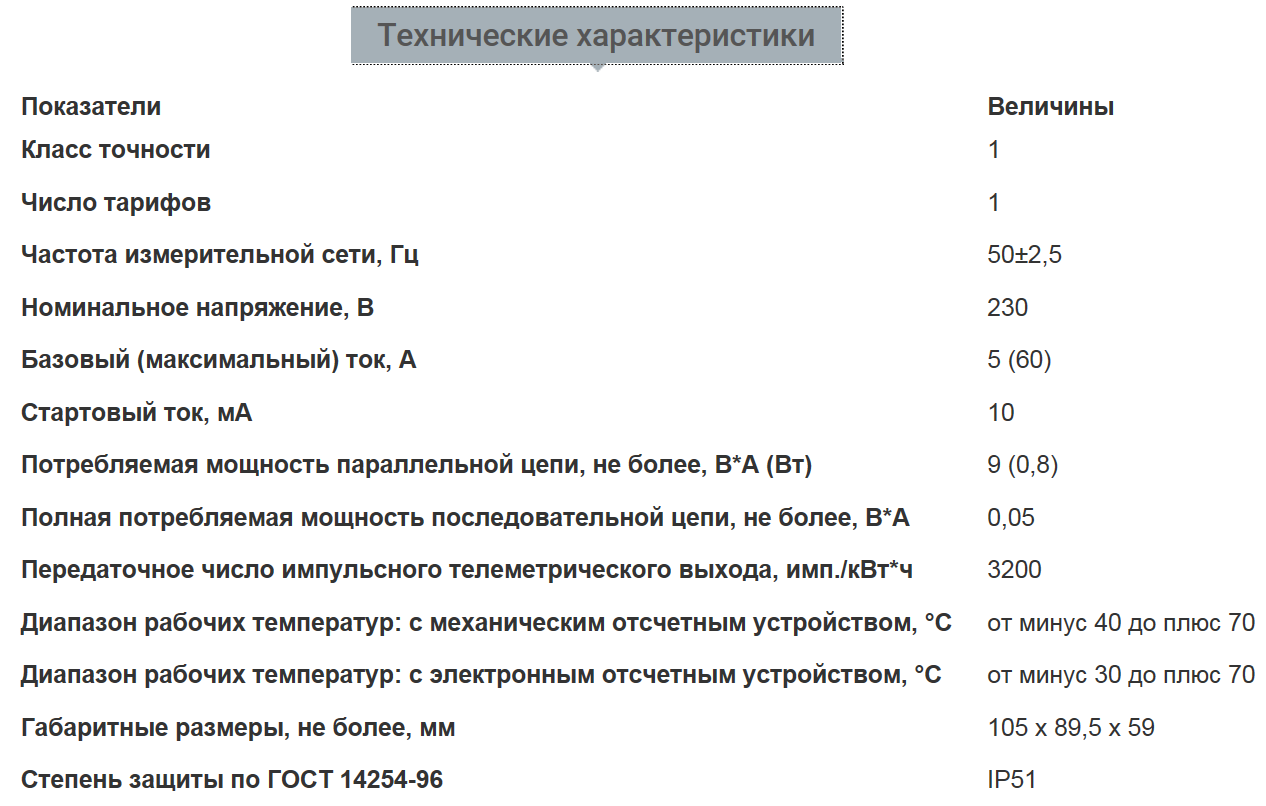

Далее показаны основные модификации СЕ 101 и их технические характеристики.

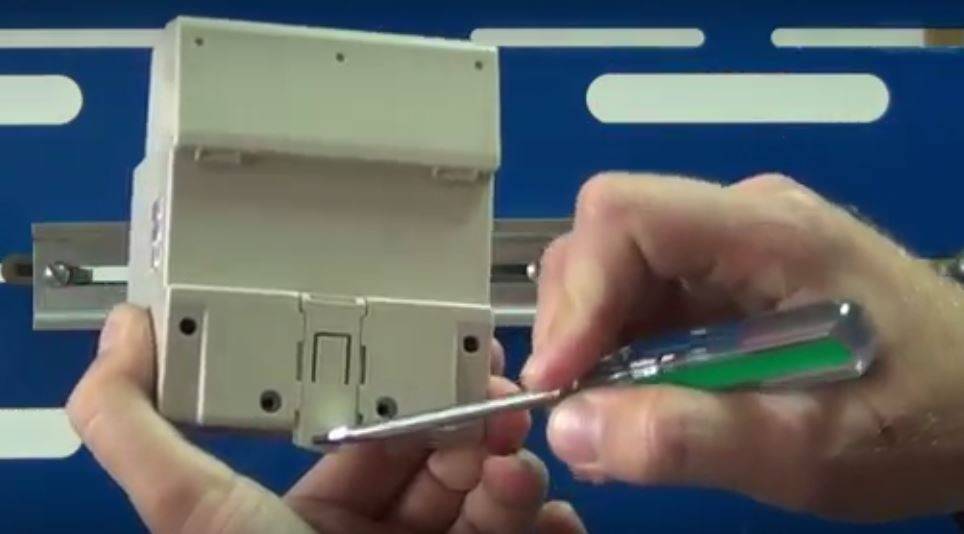

Перед надеванием на DIN-рейку отверткой отодвигается защелка, расположенная посередине паза для рейки. После завершения позиционирования прибора защелка вручную возвращается в исходное положение.

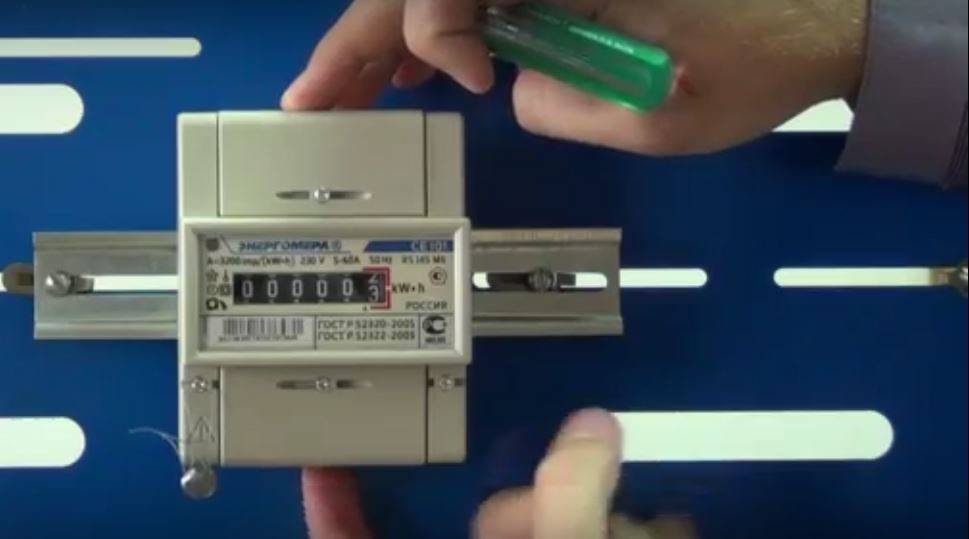

Манипуляции с защелкой

Подключение любой модификации выполняется соответственно схеме, которая приведена в технической документации. Для удобства эта схема дублируется рельефным изображением на поверхности съемной крышки, закрывающей соединительные клеммы. Они представляют собой винты, которые при затягивании зажимают жилу провода. Чтобы получился правильный монтаж, изоляция удаляется по длине 27 мм от конца жилы. Иначе под винт может попасть изоляционный слой или часть оголенной жилы будет выступать из корпуса.

Диаметр жилы выбирается от 1 до 8 мм соответственно используемой электрической мощности. Ее величина хорошо заметна по миганию точечного светодиодного индикатора. Он мигает с частотой 1 раз за 2 секунды при 1 кВт. Частота мигания индикатора растет с увеличением мощности.

После инсталляции прибора и присоединения проводов к нему представитель организации электроснабжения проверяет правильность монтажа, работоспособность счетчика и ставит пломбы. Теперь этим электросчетчиком можно начинать учет электроэнергии.

Пломбы и поверка

Как и любой счетчик электроэнергии, прибор учета «Энергомера СЕ 101» внесен в государственный реестр средств измерения РФ. Он разрешен к использованию на территории России. Производитель устройства устанавливает на прибор два следующих типа защиты.

  1. Пломбу из металла на внешнюю крышку устройства, закрывающую доступ к контактам устройства. Пломбировка свидетельствует о том, что прибор прошел поверку и может быть установлен в систему контроля потребления электроэнергии.
  2. Специальную голографическую наклейку с высокой степенью защиты. Голограмма устанавливается сотрудником ОТК предприятия-изготовителя и говорит о том, что прибор прошел проверку на работоспособность и годен к использованию.

Эти защитные приспособления необходимы для обнаружения вскрытия устройства после отгрузки в торговую сеть. В настоящее время на «черном» рынке можно встретить счетчики СЕ 101 со встроенной электронной схемой для отключения табло. Естественно пломбы и голограммы в этом случае поддельные. Использование таких приборов может привести к наложению на потребителя огромных штрафов за воровство электроэнергии.

Эксплуатация прибора

Сведения о потребленном электричестве отображаются на электронном дисплее. Контроль израсходованной энергии осуществляется 8-разрядным электронным счетным механизмом, две последние цифры на экране которого показывают сотые доли кВт. Смена информации на дисплее происходит в автоматическом и ручном режиме.

Электросчетчик серии се 301 обладает следующими преимуществами:

  • наличие электронной пломбы;
  • оповещение о превышении лимитов расходования;
  • повышенная степень защиты от несанкционированного доступа для хищения энергии;
  • устойчивость к различным воздействиям (климатическому, электромагнитному и механическому);
  • световая индикация рабочего состояния;
  • небольшое потребление энергии самим прибором;
  • подключение к устройству различными способами;
  • возможность программирования устройства.

Рекомендуем: Электросчетчик НЕВА 102 — однофазный, однотарифный при необходимости электроустройство позволяет запрограммировать следующие характеристики:

  • дату и время на текущий момент;
  • смену времени (зимнее на летнее и наоборот);
  • 12 планов суточного тарифа;
  • 36 графиков тарификации;
  • до 32 дат, когда стоимость отличается от стандартных;
  • лимиты по расходованию и максимальной нагрузке;
  • ручная коррекция внутреннего времени, не более ± 30 секунд в сутки;
  • сохранение заданных параметров при отсутствии тока на протяжении 16 лет и исчисления времени в течение 10 лет;
  • калибровку в автоматическом режиме.

Помимо этого, счетчик се 301 выводит ошибки и сбои на дисплей.

Разновидности данного счётчика

Изделие выпускается в 13-ти модификациях, несколько различающихся корпусом, техническими характеристиками и комплектацией.


Расшифровка маркировки счётчиков СЕ101

S6 145 M6 (M7)

Первые два символа указывают на разновидность корпуса, предусматривающего установку винтами в щитке, цифра 5 – значение рабочего и предельного токов соответственно 5 и 60 А, М6 или М7 – разрядность счётного механизма.

S6 148 M6 (M7)

От предыдущего исполнения отличают только токовые параметры – 10 и 100 А.

Аналоги первых двух моделей, но другое исполнение корпуса с подобным способом монтажа.

От предыдущих модификаций отличает исполнение корпуса, позволяющего монтировать аппарат на ДИН-рейку.

S10 145 M6 (M7) Z2

Полный аналог соответствующей модели. Последние два символа в маркировке указывают на повышенную степень защиты исполнения IP54.


Разновидности и их характеристики

Преимущества и недостатки установки счетчика электроэнергии электронного типа

Электронные конструкции представляют собой сложные приборы, основная задача которых заключается в преобразовании входящего сигнала в цифровой формат данных. Результат отражается механическим циферблатом или экраном.

Преимущества конструкций:

  • погрешность в показаниях очень мала;
  • функционал позволяет вести учет в рамках нескольких тарифов;
  • процент хищения электрической энергии очень мал.

Электросчетчик Меркурий 230 с пультом

Недостатки устройств электронного типа:

  • высокая чувствительность к резким перепадам напряжения в сети;
  • высокая цена;
  • конструкции не отличаются особой надежностью в отношении эксплуатации;
  • ремонт обходится очень дорого.

Средняя цена электросчетчиков этой категории находится в пределах 900-3100 руб. Стоимость зависит от конструкционных особенностей устройства и наличия дополнительных функций, а также от производителя. Перед тем как принять решение купить электросчетчики с пультом, стоит учитывать, что стоимость устройств с дистанционным управлением втрое больше, чем у стандартных приборов.

Расценки на счетчики с ДУ (дистанционным управлением):

Модель прибораЦена, руб.
Меркурий 231 АМ 01 380 5(60)8500
3Ф.1Т.Меркурий-230АМ-02 10-100А 380В8500
3Ф.1Т.ЦЭ6803В(М, Ш) 5-60А 230В 4ПР.М6(М7)Р32 DIN8500
3Ф.1Т.ЦЭ6803В(М, Ш) 10-100А 230В 4ПР.М6(М7)Р32 DIN10000
3Ф.1Т.ТРИО У 1А4 DВ 5-50А 220/380В G07 ПЛ.КОР.ЛЭМЗ10000
3Ф.1Т.МЕРКУРИЙ-230АМ-03 5-7,5А 380В 0,5S12000
ТРИО У 1А4 ТВ ЛЭМЗ15000
Меркурий 230 ART 01 С ПУЛЬТОМ25000

Разновидность устройств

Для начала вкратце разберемся, какие бывают электросчетчики, после чего выясним, какой нужен для дома, квартиры и дачи.

Итак, на сегодняшний день существуют следующие типы приборов учета:

  1. Индукционные (механические) и электронные. Первые являются классикой жанра и используются до сих пор в постройках старого типа. Преимущество индукционных счетчиков электроэнергии в долговечности, надежности и невысокой цене. В то же время основным недостатком считается низкий класс точности, в результате чего Вы можете либо переплачивать лишние деньги, либо недоплачивать. В свою очередь электронные приборы учета многофункциональные, могут быть рассчитаны на несколько тарифов и к тому же лучше тем, что занимают меньше места на вводном щите. Как Вы понимаете, недостатком является более высокая стоимость и меньший срок службы, что и отбивает интерес у покупателей. Выбрать тип счетчика нужно судя по своим материальным возможностям. О том, как работает один и другой вариант, мы рассказывали в статье: .

  2. Однотарифные и многотарифные. Тут уже развелась целая дискуссия среди обладателей счетчиков на два/три тарифа и обычных однотарифных приборов учета. Мы уже рассматривали преимущества двухтарифных счетчиков, где предоставляли как негативные, так и положительные отзывы покупателей. Еще раз повторяем, что рациональность выбора электросчетчика на несколько тарифов зависит от региона проживания и от того, какой бытовой техникой Вы пользуетесь чаще. Если у Вас ночной ритм жизни, лучше выбрать и купить многотарифный счетчик для дома и квартиры.

  3. Однофазный либо трехфазный. Тут все просто и выбор счетчика зависит от вида электроснабжения вашего дома или квартиры) — однофазного или трехфазного.

  4. Класс точности. Данная характеристика показывает процентную погрешность счетчика электроэнергии при учете расхода электроэнергии. На сегодняшний день необходимо применять устройства с классом точности не ниже, чем 2,0 (согласно Постановления Правительства РФ от 04.05.2012 N 442 (ред. от 22.06.2019), см. Правила организации учета электрической энергии на розничных рынках. п. 138). Чем точнее учет, тем меньше вероятность обмануться при оплате «за свет».
  5. Мощность.Еще одна не менее важная характеристика, которую нужно учитывать при выборе счетчика электроэнергии — суммарная электрическая нагрузка (мощность). Рынок электротехнических изделий предлагает счетчики прямого включения в диапазоне токовой нагрузки от 5 до 100А. О том, как определить потребляемую мощность электроприборов, мы рассказывали в отдельной статье.

  6. Способ крепления. Корпус может крепиться либо на DIN-рейку либо болтами.

  7. Условия применения. Существуют устройства, предназначенные для использования только в отапливаемых помещениях, а существуют уличные модели. Счетчики должны эксплуатироваться в тех условиях, которые установлены в паспорте прибора учета.

Краткий видео обзор по выбору электрического счетчика для дома и квартиры:

Советы экспертов

Меркурий 202.5 5-60А/220В кл.т.1,0

Однотарифный счетчик Меркурий 202.5 по праву занимает свое место в этом рейтинге, современный прибор с классическим дизайном отвечает всем требованиям покупателей. Судя по отзывам, устройство может работать при низких температурах и высокой влажности (-45/90%). Прибор имеет технологический запас по классу точности, что гарантирует правильность показаний. В технологию прибора заложен шунт для измерения тока, а импульсный выход позволяет использовать счетчик как автономно, так и в системе АСКУЭ.

Производитель гарантирует непрерывную работоспособность устройства на протяжении 30 лет. Также стоит отметить скромные габаритные размеры и небольшую массу. За столь невысокую стоимость, вы получите исправно работающий электросчетчик, который можно установить хоть на лестничной площадке, хоть в неотапливаемом погребе.

Достоинства:

  • Низкая стоимость;
  • Механическая индикация;
  • Высокая точность показаний;
  • Прибор можно установить самостоятельно;
  • Долговечность.

Недостатки:

Иногда бывают заводские браки.

Простой в эксплуатации, счетчик Меркурий 202.5 понравится тем, кто ищет современный прибор, выполняющий свои непосредственные функции. Конечно, устройство не поддерживает многие опции, но для установки на даче или в гараже он идеален.

Сборка счетчика в монтажном шкафу

Для установки выбираем место в коридоре или прихожей дома. Чаще всего подвод кабеля от столба электролинии выполняется через промежуточную опору во дворе дома. Ваш задача — выполнить установку шкафа, вывести кабель в гофре на опору, подключение кабеля к линии возлагается на специалистов энергосетевой компании. Кроме воздушной схемы подключения, допускается подвод кабеля в дом по пластиковой или подземной асбестовой трубе. Но в этом случае компания будет требовать вынесения шкафа с электросчетчиком на столб за пределы домовладения.

Если вы согласились на выносной вариант установки шкафа с электросчетчиком, как вы дальше будете заводить кабель в дом, уже никого не волнует. Можете установить опоры или зарыть на глубину 0,7-0,9 м, как требуют правила. Нужно только сделать панель с пакетниками для отключения отдельных сегментов проводки и оборудовать заземление.

Шкаф представляет собой коробку из тонколистового металла с дверцей. Внутри коробки располагаются крепления, облегчающие монтаж и установку основных приборов – входного пакетника, электросчетчика и пакетников на распределении проводки.

Входной пакетник, как и электросчетчик, всегда оборудуется дополнительной крышкой, закрывающей контакты. В крышке должно быть промышленным способом выполнено «ухо» или ячейка для пломбировки.

Контакты от входного кабеля подключаются к пакетнику по приведенной схеме.

Далее необходимо завести провода фазу и ноль на вход счетчика, для этого используют медные куски провода в цветной полихлорвиниловой изоляции. Для установки, по правилам, необходимо использовать медный провод сечением из расчета 1 мм2 на 10 ампер тока, но на практике монтаж выполняется с небольшим запасом — отрезками сечением по 5 мм2. Выберите для фазовой проводки темный провод, для нулевой линии – светлый, и соблюдайте данное правило для всей электропроводки и установки потребителей тока в доме.

Схема контактов на счетчике для подключения проводки всегда приводится на корпусе или крышке прибора в качестве помощи при установке. Если открыть клемную коробку, то станет ясно, — ввод и вывод фазового провода находятся слева, подвод и выход нулевого провода справа.
