Синикон канализация: особенности монтажа- Обзор +Видео

Материалы

Поливинилхлорид

Поливинилхлорид (ПВХ, хлорвинил, винипласт) является, вероятно, наиболее широко распространенным пластиком для канализации.

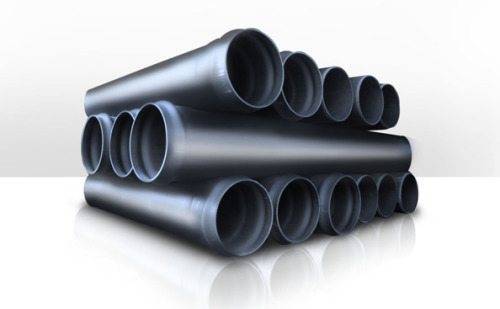

Канализационная пластиковая труба из ПВХ повсеместно используется и при проектировании инженерных систем новых многоквартирных домов, и про ремонте старых.

Что важно знать о поливинилхлориде?

  • Материал стоек к щелочам, минеральным маслам и большей части кислот. Логично: иначе бы  трубы пластиковые для канализации не делались из ПВХ. Уж что-что, а агрессивные вещества попадают в стоки постоянно.
  • Плотность поливинилхлорида в зависимости от марки составляет 1,35-1,43 грамма на кубический сантиметр.
  • Он трудногорюч, однако при температуре от 120 градусов начинает разлагаться, выделяя при этом хлористый водород.
  • Очень плохо проводит электричество. С практической стороны можно считать, что поливинилхлорид – диэлектрик.
  • Непластифицированный ПВХ (именно он используется, когда производятся трубы пластмассовые канализационные) – достаточно жесткий материал. Он упруг, но при сильном изгибе или ударах может ломаться.

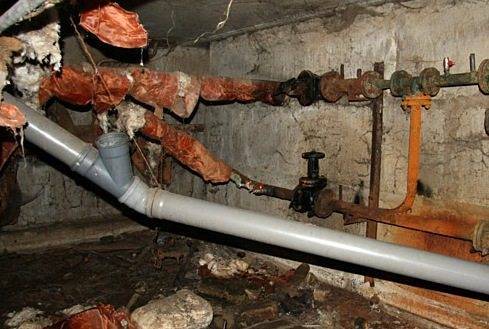

Провисающие трубы без нормальной фиксации тоже нежелательны

ПВХ начинает деформироваться при температуре уже в 65-70 градусов. Раз так – этот материал плохо подходит для высокотемпературных стоков. В сущности, даже просто льющийся в канализацию кипяток может нанести вред трубе.

Полипропилен

Полипропилен больше известен как материал для монтажа из труб напорных водопроводных систем. Однако из него изготавливают и  пластмассовые канализационные трубы.

Каковы его физические и химические свойства?

  • Плотность полипропилена всего 0,91 г/см3. Это самый легкий из всех пластиков.
  • Он очень износостоек. Благодаря устойчивости к истиранию  пластиковая канализационная труба из полипропилена будет отличным выбором там, где стоки несут абразивные частицы.
  • Температура размягчения полипропилена – 140 градусов, плавления – 175. Если ПВХ боится кипятка, то полипропиленовым трубам может нанести ущерб разве что перегретый пар. Которому в канализации взяться, в общем-то, неоткуда.
  • Полипропилен боится разве что концентрированных кислот, и то лишь при продолжительном воздействии.
  • При -5 – -15С полипропилен делается хрупким. О чем это говорит просвещенному сантехнику? О том, что пластиковая труба для канализации из полипропилена, будучи уложенной в грунт, может быть разрушена ледяной пробкой разве что в очень сильные морозы. Но все-таки может.

Ни внешне, ни способом стыковки эти трубы не отличаются от ПВХ

Полиэтилен

Труба пластиковая канализационная из полиэтилена – тоже скорее экзотика при засилье ПВХ. И совершенно напрасно. По глубоко субъективному мнению автора, эти трубы – лучший выбор для домашней канализации.

  • Полиэтилен абсолютно химически стоек. Именно в полиэтиленовых емкостях продаются щелочи для чистки санфаянса или кислотные электролиты для аккумуляторов.
  • При низких температурах полиэтилен не меняет своих физических свойств. Вы видели когда-нибудь замерзший полиэтиленовый пакет? Подобно ему, канализационные пластмассовые трубы из полиэтилена при образовании в них ледяной пробки просто растягиваются. А после того, как лед растает, возвращаются к первоначальным размерам.
  • Полиэтилен – материал с очень скользкой поверхностью. К нему ничего не прилипает. Несомненное достоинство для канализации, верно?
  • Единственное, чем полиэтилен подкачал – температурой размягчения. Для некоторых марок она равна всего 80 С. Впрочем, все равно лучше, чем у ПВХ.

Полиэтиленовые трубы можно отличить разве что по несколько большей гибкости: внешне окрашенный полиэтилен выглядит так же, как другие пластики

Виды фитингов для канализации

Фитинги для монтажа внутренней и наружной канализационной системы, оснащенные резиновыми уплотнительными кольцами, бывают следующих видов:

муфта – служит для соединения двух отрезков труб в один прямой участок;

Фитинг – редукция

  • редукция – переходник для соединения труб различных диаметров и материалов;
  • тройники на 45, 67 и 90 градусов –  фитинги канализационных труб, служащие для ответвления трубы от основной магистрали на соответствующий угол;
  • ревизия – элемент трубопровода, служащий для проведения очистки от засоров;
  • крестовины одно- и двухплоскостные 45 и 90 градусов – для устройства сложных соединительных узлов канализационной системы;
  • отвод – фитинг для выполнения поворота канализационного трубопровода;
  • заглушка – элемент для перекрытия трубы в случае необходимости.
  • обратный клапан – для исключения возможности обратного движения стоков по трубопроводу в случае аварийных ситуаций.

Для монтажа системы клеевым способом трубы ПВХ и фитинги канализационные применяются аналогичных конструкций за исключением отсутствия в них резиновых уплотнителей.

Рекомендации по прокладке канализационного трубопровода

Любая бытовая система канализации будет смонтирована вами без особых трудностей, если у вас в наличии будут иметься ПВХ трубы и фитинги канализационные в достаточном количестве и требуемом разнообразии.

Останется лишь грамотно смонтировать систему, обеспечив требуемые уклоны для возможности самотека сточных вод, а также установить ревизии с шагом, достаточным для нормального проведения прочистки в случае необходимости.

Предыдущая запись Герметик для канализационных труб: виды и применение
Следующая запись Трубы ПВХ для внутренней канализации: особенности установки

Производство

Все  трубы для канализации пластиковые производятся одинаково, независимо от конкретного материала.

Метод их производства называется экструзией (выдавливанием):

  1. Гранулированный пластик засыпается в камеру, где он нагревается до температуры размягчения;
  2. Затем шнековая подача или пресс продавливает горячую массу через отверстие кольцевидной формы;
  3. Горячая заготовка калибруется в вакуумной камере;
  4. Затем готовая труба охлаждается в ванне, при необходимости снабжается резиновым уплотнителем и отправляется на склад готовой продукции.

Линия по производству труб может быть габаритной. Особенно в случае труб большого диаметра.

Общие рекомендации по подбору труб ПВХ для канализации

  1. Нарисуйте эскиз будущей канализационной системы. На нем укажите длину и диаметр труб, места подключения сантехники, углы наклона и т. л.
  2. По рисунку определитесь с количеством и номенклатурой водопроводной арматуры.
  3. Нанесите схему на стены и пол, еще раз проверьте ее значения. Если все в норме, то можно штробить канавки под трубы. Размеры канавок должны отвечать диаметру канализации.

Составление схемы канализации и предварительная раскладка труб помогут избежать ошибок при монтаже

Диаметр выходящей из квартиры пластиковой трубы должен равняться размерам магистральной, это минимизирует вероятность засорения. Для пятиэтажных домов достаточно ставить трубы Ø 110 мм, с возрастанием этажности магистральные трубы увеличиваются до диаметра 200 мм. Если подземные коммуникации соединяют несколько домов, диаметр труб может увеличиваться до 300 м и более. Надземные соединения делаются раструбными, подземные чаще всего фланцевые.

Перечень используемых фитингов

Для монтажа труб различного диаметра надо подготовить набор фитингов. Количество и точный перечень определяется самостоятельно.

Таблица 2. Перечень элементов для монтажа труб.

Наименование элементаКраткое описание
Тройник 110×110 ммСамый большой размер фитинга, используется для подключения к вертикальному стояку и унитазу.
Редукция 110×50 ммСпециальный элемент для подключения к трубам диаметром 110 мм труб 50 мм.
ОтводыКолена для изменения направления трубопроводов, диметры различные под все размеры канализационных труб. Могут быть под углом 90° или 45°.
ТройникиСоединяют несколько труб в одну систему, могут иметь все размеры одинаковые или различные.
РевизияМонтируется в местах, в которых существуют повышенные риски скапливания грязи или засоров, имеет специальные съемные крышки.
ЗаглушкиУстанавливаются на торцах, подбираются под диаметры трубопроводов.

Цены на различные виды фитингов для канализационных труб

Фитинги для канализационных труб

Способы соединения канализационных труб

Способ соединения зависит от особенностей эксплуатации и назначения канализационной системы. Оказывают влияние и диаметры.

Таблица 3. Способы соединения труб.

Метод соединенияКраткое описание особенностей технологии
РаструбСамое распространенное соединение, в канализационных системах считается оптимальным. Раструб может быть цельнолитым вместе с трубой или изготавливаться отдельно.
ФланецДовольно сложное по сравнению с другими типами соединение, может выдерживать значительные нагрузки. Применяется только с толстостенными трубами для систем специального назначения.
Муфта, поворот, треугольникСоединяют как прямые участки трубопроводов, так и поворотные. Технические особенности почти не отличаются от раструбных, но по устройству несколько проще.

В связи с тем, что канализация не работает при больших давлениях, по большей части во время монтажа используется раструб.

Трубы ПВХ имеют два вида, каждый со своими техническими параметрами.

  1. Трубы из непластифицированного ПВХ. Это более дешевые виды, применяются во время монтажа канализации, работающей без внутреннего давления (безнапорной). Толщина стенок не более 2 мм, диаметры до 110 мм.
  2. Трубы из пластифицированного ПВХ. Более прочные и дорогие изделия, выдерживают значительные значения внутреннего давления. Толщина стенок может достигать 6 мм, максимальное давление до 2 МПа. Чаще всего используются для прокладки наружных систем или в больших многоуровневых помещениях различного назначения.

Технические характеристики труб зависят от вида пластика, из которого эти трубы изготовлены

Правила соединения бесшумных труб

Бесшумный слив не дешёвое удовольствие, поэтому необходимо учитывать несколько рекомендаций, чтобы деньги не были потрачены зря:

  • для одного участка следует использовать все элементы одного производителя: и трубы, и хомуты, и крепёж;
  • провести планировку так, что свести к минимуму количество резких поворотов.
  • подобрать элементы необходимого диаметра, с соответствующей конкретным требованиям пропускной способностью.

Сами трубы соединяются в таком порядке:

  • край запиливается согласно инструкции;
  • на зачищенную часть наносится силиконовая смазка;
  • фасонная деталь задвигается так, чтобы труба была выдвинута на 10 мм;
  • стык остаётся в таком положении до полной фиксации.

Отрезки  крепятся между собой муфтами и фиксируются хомутами.

Особенности монтажа и эксплуатации

Какие нюансы нужно учитывать, если вы используете трубы канализационные пластмассовые для монтажа внутренней или наружной канализации?

Пластик гораздо хуже чугуна поглощает вибрацию и акустические колебания. Причина проста: он тонкий и легкий. Чугун гасит звуки своей массой, пластиковая же труба выполняет скорее функцию резонатора. В большей степени этим страдают ПХВ трубы, в меньшей – полиэтилен. Проблема решается дополнительной шумоизоляцией: труба заделывается в короб или покрывается пенопластовой скорлупой.

Один из вариантов шумоизоляции

  • При соединении укороченной трубы с раструбом обязательно снимите фаску с наружной стороны трубы и удалите заусенцы с внутренней. Помните, что любые неровность внутри будут собирать всевозможные загрязнения – волосы, волокна тканей и прочий мусор.
  • Если трубы стыкуются со значительным усилием – используйте любую смазку, какая окажется под рукой: глицерин, солидол, даже жидкое мыло.
  • Если для чугунных труб используются жесткие стальные подвесы, то канализационные трубы пластмассовые гораздо легче чугуна. И при правильной прокладке (1-2 сантиметра уклона на метр трубы) вода в них не застаивается. Поэтому для фиксации этих труб могут быть использованы пластиковые хомуты и защелки.
  • Если вы собираете стояк – горловина каждой канализационной трубы должна быть зафиксирована хомутом. Особенно при наличии между перекрытия компенсирующего патрубка. Не полагайтесь на то, что легкие трубы удержатся на уплотнительных кольцах: со временем они сползут вниз, и стыки могут разгерметизироваться.

Под раструбом каждой трубы желательно зафиксировать стояк хомутом

  • Не забудьте, что пластиковые трубы со временем могут провисать под собственной тяжестью. Пластмасса аморфна в куда большей степени, чем чугун. Подвесы и хомуты в случае горизонтальной трубы диаметром 110 миллиметров (они чаще всего используются при сборке в подвале горизонтальных веток канализации) должны располагаться хотя бы через полтора метра.
  • Если планируется прокладка пластиковой канализации по улице под грунтовой дорогой – лучше заглубить трубу как минимум на метр. Если это невозможно – спрячьте трубу в железобетонный короб. Деформировать или раздавить пластиковую трубу нетрудно даже легковому автомобилю.
  • Для прочистки канализационных стояков традиционно используется толстая стальная проволока. Так вот: в случае пластиковой трубы про этот способ прочистки лучше забыть. Любой пластик будет ОЧЕНЬ сильно исцарапан внутри загнутым концом проволоки; возможна и расстыковка соединений при прочистке. С другой стороны, рекомендации использовать только мягкий тросик с резиновым наконечником – это уже другая крайность. Подойдет любой сантехнический трос.

Например, такой

Зачастую самый простой способ прочистить пластиковую канализацию – просто разобрать ее на любом соединении и вытряхнуть засор из трубы. Это не чугун, который требует долгой и утомительной расчеканки стыка.

О фитингах для канализационных систем

Назначение фитингов состоит в соединении труб системы между собой, а также для выполнения различных ответвлений, присоединения сантехнических и канализационных приборов и других манипуляций.

Сферы применения и типы фитингов для канализации

Пример схемы расположения труб и фитингов в бытовом канализационном трубопроводе

Трубы ПВХ канализационные и фитинги под них чаще всего применяют при оборудовании внутренних хозяйственно-бытовых канализационных систем:

  • Для отвода непрерывно текущих канализационных стоков, нагретых не более чем до 80 градусов.
  • Для отвода кратковременно поступающих стоков (текущих не дольше одной минуты), нагретых не более чем до 95 градусов.

В зависимости от места монтажа канализационные фитинги делятся на:

  • предназначение для прокладки внутреннего канализационного трубопровода;
  • используемые при устройстве наружных канализационных систем.

В зависимости от метода соединения классификация канализационных фитингов выглядит следующим образом:

  • фитинги, герметичность соединений в которых обеспечивается при помощи уплотнительного резинового кольца;
  • фитинги, соединение которых с трубами производится с применением клея.

Как обустроить канализацию Синикон

Способы стыков элементов. Трубы соединяют разными методами:

1.раструбным методом.

2.с помощью применения муфты.

Как соединить трубы при помощи раструбов.

Как соединить трубы муфтовым методом. Для обеспечения герметичного стыка какой-либо детали с водопроводом, применяют специальную муфту.

Как применяют муфту:

1.В месте врезки элемента обрезают трубу на дистанцию, которая равна трем сечениям трубы плюс длине вставляемого элемента.

2.Все детали очищают.

3.Наносят фаску и вещество для смазки.

4.монтируют две муфты, а среди них вставляют нужный элемент, например, тройник или отвод.

Закончив монтажные работы по установке канализации Синикон, необходимо провести тестовые испытания, подав небольшой напор, все обнаруженные протечки устранить.

Характеристики и разновидности труб Ostendorf

Лучший способ предотвратить лишнее шумообразование в своем доме или квартире — это приобретение бесшумной немецкой канализации Ostendorf.

Продукция данной компании представляет собой высококачественные звуконепроницаемые трубы.

Материалом их изготовления является усиленный минеральными добавками полипропилен.

Бесшумная немецкая канализация Ostendorf

Бесшумная канализация Оstendorf имеет такие преимущества:

  • высокие показатели прочности и надежности;
  • длительный срок эксплуатации (около 100 лет);
  • устойчивость к высоким температурам, химически активным веществам, без которых не обходятся стоки;
  • изготавливаются трубы из экологически чистых веществ;
  • предельно небольшой вес;
  • идеально ровные и гладкие стенки изделий. За счет этого минимизируется вероятность известковых и жировых отложений, а также предотвращается возникновение грибков и бактерий.

Высокие показатели прочности и надежности труб

Такие изделия привлекают не только своей бесшумностью, но и относительной не дороговизной используемого материала, что позволяет использовать их в социально значимых объектах.

На сегодняшний день немецкий производитель предлагает людям бесшумные трубы для наружной самотечной и ливневой канализации, а также для внутренних канализационных систем.

В первом случае используется марка KG.

Изделия из НПХВ окрашиваются в оранжево-коричневый цвет, в диаметре они бывают 100, 125, 150 и 200 мм, а длина колеблется в пределах 50-500 см.

Канализация Оstendorf марка KG

Трубы и фитинги, которые допускаются к использованию внутри помещений, маркируются Ostendorf H. T.

Они отличаются своей стойкостью к химическим и термическим воздействиям.

Их размерный ряд более разнообразен.

Вы с легкостью сможете найти трубу диаметром, начиная от 32 и заканчивая 150 мм, а также длиной от 15 до 500 см.

Внутри каждого изделия вмонтировано уплотнительное кольцо, а цвет у трубы серый.

Канализация Ostendorf H. T.

А вот серия Ostendorf Skolan dB представляет собой бесшумную, прочную и пожароопасную систему внутренней канализации.

Широкий ассортимент труб и фитингов позволяет использовать их в разных сферах строительства.

Бесшумная канализация Сколан включает в себя модели труб и фитингов разного диаметра, а именно 50, 70 и 110 мм. Есть также и более широкие, с диаметром 125, 150 мм, он больше используются для переходов.

Канализация Ostendorf Skolan dB

Общие сведения

Плюсы канализации из труб Синикон. Продукция марки Синикон изготавливается по международным стандартам качества DIN EN 1451-1, также учитывая нормы санпин СП 40-102-2000, СП 40-107-2003.

Трубы обладают рядом положительных характеристик:

1.Высокий срок службы, свыше пятидесяти лет, что позволяет сэкономить средства на ремонте и замене канализационной системы.

2.Отличаются простотой и скоростью монтажных работ, что позволяет их применение в современном строительстве и использование во время реконструирующих работ в системе ЖКХ. Для сборки трубопровода не нужно применять дополнительную технику и специальное оборудование.

3.Трубные соединения гарантируют герметичность продукции, которая возможна из –за применения специальных уплотнительных прокладок.

4.Поверхность внутри труб гладкая, обеспечивает систему максимальным напором.

5.Покрытие труб устойчивы к воздействию агрессивной среды, химическим веществам, которые содержатся в сточных водах.

6.Из-за гладкой поверхности труб на них не возможны отложения отходов.

7.Проходимые стоки могут иметь температуру до восьмидесяти градусов, в некоторых случаях могут достигать девяносто пяти градусов.

8.Высокая шумоизоляция при прохождении вод сквозь трубы. Такая способность достигается при применении особой технологии изготовления изделий, которая увеличивает толщину стенок труб.

9.Производитель представляет широкий выбор комплектующих, поэтому возможно собрать конструкцию любой модификации. Сегодня Синкон имеет в своем ассортименте трубы с внутренней окружность от тридцати двух до ста шестидесяти миллиметров.

Подбор комплектующих Синикон. Производитель Синикон имеет несколько линеек труб, которые отличаются по своим параметрам и областью применения:

1.Трубы линейки Синикон Стандарт. Трубы и комплектующие данной линейки выполнены из прочного полипропилена, применяются при строительстве внутренней канализационной системы. В отличие от труб из чугуна, изделия противостоят перепадам температур от очень низкой, до очень высокой, также им не грозит световое изнашивание, не подвержены загрязнению. Трубы выполнены в цвете серого металлика.

2.Линейка Синикон комфорт. Изделия оснащены повышенной шумоизоляцией, это положительно сказывается на применение продукции для внутридомовой канализации. Шумоизоляция достигается с помощью утолщения стенок труб до тех с половиной миллиметров, тогда как обычные трубы имеют толщину менее трех миллиметров. Трубы для канализационной системы изготавливаются с помощью нового метода экструзии, во время изготовления полимерное вещество продавливается сквозь форму. В полимерный материал добавляют минеральные вещества, что продлевает эксплуатационный срок канализации. Цвет трубных элементов – белый.

3.Трубы линейки Rain Flow. Изделия применяют в строительстве водостоков, трубы имеют высок ие параметры надежности, прочности. Трубу Синикон, имеющую диаметр сто десять миллиметров, можно монтировать для отвода осадков и таяния снегов с многоэтажек, а также можно применять для водостоков в небольших частных домах. Цвет у продукции синий.

4. Трубы линейки Универсал. Продукцию выпускают специально для обустройства наружной канализационной системы. Они имеют самую прочную поверхность из всех линеек и не подвержены изменениям в результате механического воздействия.

5.Трубы, выполненные из непластифицированного ПВХ, подходят для канализации на улице. Трубы имеют жесткую конструкцию, это позволяет им выдерживать сверхнагрузки. Цвет продукции коричневый.

Выводы и полезное видео по теме

Несколько полезных советов о том, как снизить уровень шума канализационной системы и сделать свою жизнь более комфортной.

Устройство малошумной канализационной системы возможно, о чём свидетельствуют многочисленные предложения в области сантехнической индустрии. Между тем, проблем с шумовыми параметрами стоков практически не существовало до тех пор, пока использовались старые добрые чугунные трубы.

Как только в обиходе появился лёгкий и недорогой полипропилен, так вслед за ним появились проблемы с тишиной в доме. Есть о чём задуматься как производителям пластика, так и владельцам жилых домов.
