Канализация на даче своими руками

Технология монтажа внутренней и наружной канализации на даче

Внутренние работы

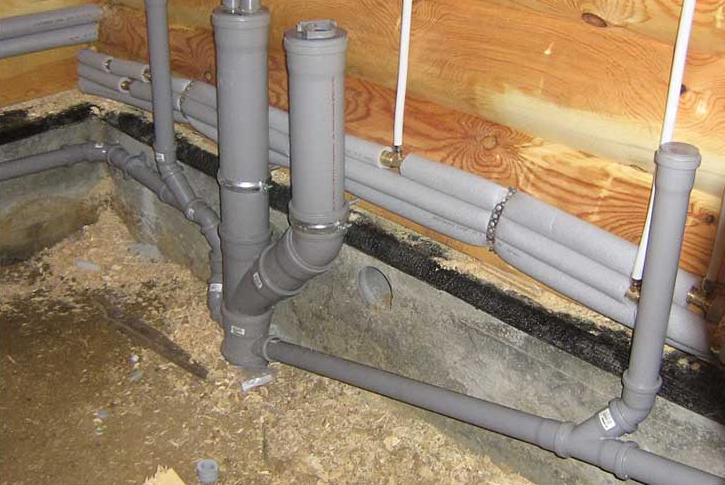

Первый этап создания канализации в дачном доме – прокладка внутренней сети. В идеальном случае канализация предусматривается еще на этапе проекта дачной постройки, и трубопровод укладывается при строительстве дачного дома. Но что делать, если реальность далека от идеала и дачный дом строился без канализации? И в этом случае отчаиваться не стоит. Естественно, создать что-то слишком сложное вряд ли удастся, но вот отвести воду от мойки, раковины и душа вполне возможно.

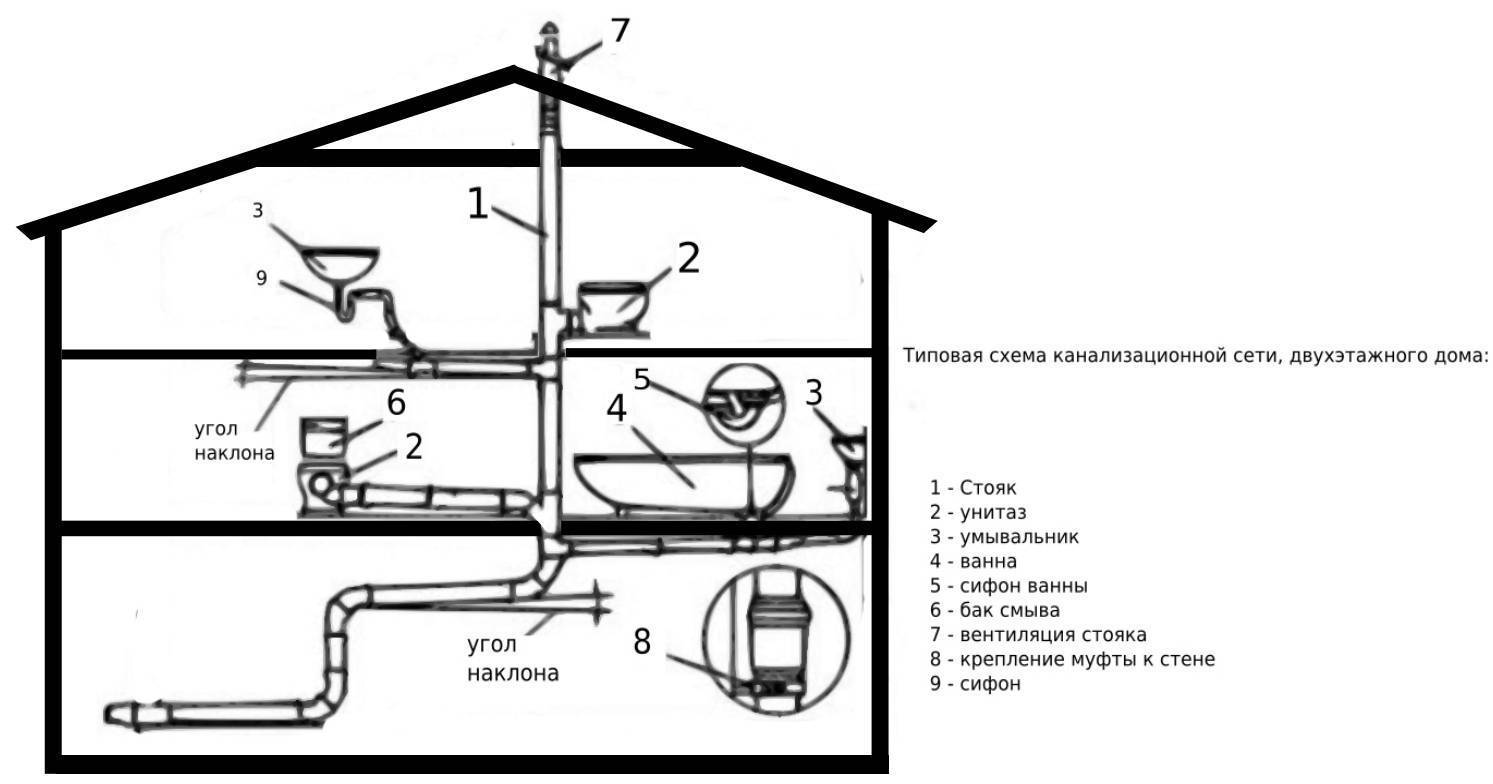

Подробная схема внутренней дачной канализационной системы

Правила монтажа внутренней канализации:

  • Для подключения моек и раковин к канализационной системе используют пластиковые трубы диаметром 50 мм. Прокладывают их с уклоном, который обычно составляет 3-4см на погонный метр трубопровода.
  • Чтобы подключить унитаз, трубу необходимо взять потолще – 100 мм, именно на такой диаметр рассчитан отвод унитаза.

Совет от профессионала: Внутреннюю канализационную сеть дома прокладывать без гидрозатворов нельзя. Для их устройства используйте специальные сифоны или коленья. Они не позволят распространяться по внутренним помещениям дома неприятному запаху из канализационной сети.

Встроенные сифоны (гидрозатворы) различных сантехнических приборов

Чтобы вывести канализацию из дачного дома используют выводящую трубу, для которой необходимо проделать отверстие в фундаменте такого же диаметра, что и труба. Это предотвратит ее деформацию при подвижках фундамента.

Прокладка канализационной магистрали на участке (наружная канализация)

Решая, как провести канализацию на даче, важно определиться с методом прокладки магистрали. При расположении канализационного коллектора вдали от дачного домика, придется обустроить выводящий трубопровод таким образом, чтобы он выводил канализационные стоки из здания самотеком вплоть до месторасположения коллектора. Для этого можно воспользоваться трубами диаметром 100 мм и более

Какие выбрать: чугунные, пластиковые или асбестоцементные – дело хозяев

Для этого можно воспользоваться трубами диаметром 100 мм и более. Какие выбрать: чугунные, пластиковые или асбестоцементные – дело хозяев.

Совет от профессионала: Если трубопровод будет проходить под дорожками, испытывающими интенсивную транспортную нагрузку, разумнее предпочесть чугунные.

Укладывают канализационные трубы в специально вырытой траншее, проведенной по участку, с уклоном 25 мм/метр погонный. Такой уклон будет способствовать беспрепятственному сливу стоков и предотвращению засоров. Локальная канализация для дачи при этом получится максимально качественная и будет соответствовать правилам ГОСТ.

Траншея под магистраль трубы от дома к коллектору должна быть такой, чтобы труба имела необходимый уклон по всей длине и одновременно с этим располагалась ниже глубины промерзания грунта

Совет от профессионала: Прокладывать магистраль с большим углом наклона не стоит. Слишком высокая скорость стоков нарушит функцию самоочистки трубы.

Траншея должна проходить на глубине, превышающей уровень промерзания грунта. Ее дно закрывают песчано-глиняной подушкой толщиной 10 см и более. В промежутки между трубопроводом и стенами траншеи засыпают смесь глины и песка, которую затем хорошенько утрамбовывают.

Устройство внутренней канализационной системы

К монтажу внутренней канализационной системы можно приступать сразу же после составления плана и закупки всех необходимых материалов и комплектующих. Сначала требуется установить центральный стояк. Оптимальный диаметр для него – 110 мм, при этом необходимо предусмотреть вывод газов. Обычно с этой целью верхняя часть стояка поднимается вверх – либо на чердак, либо выводится на крышу. Вывод на крышу более предпочтителен: всё же лучше, чтобы газы сразу уходили из дома, чем скапливались на чердаке.

Необходимо учитывать, что в соответствии с нормативами, основной стояк должен располагаться не менее, чем в 4 м от ближайшего окна. Подобное требование ограничивает количество помещений на даче, где может быть расположен стояк, и это нужно знать до начала монтажа системы.

Трубы для внутренней канализационной системы выбираются не только по диаметру, но и по материалу изготовления. В настоящее время предлагается три варианта:

  • трубы ПВХ – весьма демократичные цены, что привлекает потребителей, в достаточной степени долговечны, лёгкие, внутренняя поверхность гладкая, и вода легко проходит, коррозионно устойчивы, не зарастают внутри, очень просты в монтаже. Канализация на даче своими руками обычно выполняется именно с применением труб ПВХ;
  • трубы чугунные – проверенный временем классический вариант, материал надёжный, долговечный, однако, не слишком коррозионно устойчив, внутренняя поверхность со временем теряет гладкость, что препятствует прохождению сточных вод, для монтажа требуется специальное сварочное оборудование, да и цена далека от демократичной;
  • трубы керамические – сочетают все плюсы труб ПВХ и чугунных, обладают отличными характеристиками начиная от гладкости и заканчивая устойчивостью к воздействию химически агрессивных сред, однако, имеют очень высокую стоимость, что не слишком хорошо для небольшой дачи.

Исходя из соотношения цена/качество, а также учитывая требования к простоте монтажа при устройстве канализации на даче своими руками, чаще всего выбираются трубы ПВХ – лёгкие, достаточно долговечные, химически стойкие и недорогие.

После того как произведена установка основного стояка, можно приступать к прокладке горизонтальных трубопроводов. При этом необходимо предусмотреть наличие ревизионных люков – чтобы при необходимости можно было контролировать канализационную систему, а главное – прочищать её. Ревизионные люки обычно устраивают над унитазом, а также в самой низкой точке всей канализационной системы (именно там чаще всего возникают пробки).

Монтируя трубы, следует обратить особое внимание на углы соединений: повороты под прямым углом затрудняют движение сточных вод, и в таком случае в местах соединений начинают скапливаться пробки, не спасает даже знаменитая гладкость труб ПВХ. Может дойти до того, что в унитаз нельзя будет выбрасывать и туалетную бумагу – чтобы она до своего растворения не послужила зародышем пробки

Обязательное условие: у каждого сантехнического прибора, будь то унитаз или раковина, должен иметься сифон с водным замком, иначе в помещение постоянно будут проникать неприятные запахи из канализационной сети.

Труба для подключения патрубка унитаза должна быть диаметром не менее 10 см, подключение при этом осуществляется напрямую. В то же время для того чтобы подключить раковину и/или ванну, достаточно диаметра 5 см. Угол, под которым прокладываются трубы, должен обеспечивать самотёк.

Заметим, что обычно устройство системы канализации планируется заранее, ещё на стадии постройки дома, и в этом случае сразу в архитектурном плане предусматривается место для вывода наружу канализационной трубы, по которой сточные воды уходят из дома в колодец или септик. Это – отверстие, располагающееся в фундаменте.

Однако, случается, что приходится устраивать канализацию в уже построенном доме, где никакого отверстия в фундаменте для прокладки сливного трубопровода не предусмотрено. Обычно в таких случаях приходится делать пристройку к дому, чтобы расположить там санузел, вот в фундамент этой пристройки и закладывается место для сливного трубопровода.

В месте вывода канализационной системы из дома обязательно требуется установка обратного клапана, иначе при некоторых условиях сточные воды могут попадать обратно в дом (небольшой уклон, переполнение колодца, проникновение грунтовых вод в колодец и так далее).

Самотечная канализация для дачи

Чаще всего в автономных канализационных системах используется именно самотечный принцип. Работа самотечной канализации напрямую зависит от уклона трубопроводов, выполненного еще на этапе монтажа системы. Наличие уклона обеспечивает движение стоков своим ходом, при помощи гравитационной силы. На степень уклона влияют в первую очередь диаметры труб канализации.

Обратите внимание! Слишком маленький уклон приведет к тому, что отходы начнут забивать трубу – а это чревато ее прорывом, устранить который будет очень проблематично. Большой уклон делать также не стоит: стоки будут двигаться слишком быстро, что плохо повлияет на качество самоочищения трубопровода, да и хранилище отходов придется монтировать глубоко под землей

Канализация с естественной транспортировкой отходов имеет массу достоинств.

Основные преимущества такой конструкции:

  • удобство эксплуатации и монтажа;
  • дешевизна обустройства;
  • независимость от электроэнергии.

Минусом самотечной канализации является отсутствии возможности функционирования, если отстойник находится на большом удалении от здания.

Схема канализации

Канализация – это система, основной задачей которой является сбор и выведение сточных вод и отходов жизнедеятельности.

Принцип организации канализационных систем для дачи

Во всех возможных типах канализации, стоки и отходы по трубам выводятся из дома под землю, где находится канализационный коллектор. Централизованные системы предусматривают попадание отработанных жидкостей в общую сеть, окончательным пунктом которой являются очистные сооружения города.

Если хозяева выбрали сооружение выгребной ямы, стоки поступают в специально вырытое углубление с укрепленными стенами и дренажем, который задерживает твердые отходы и пропускает влагу в почву. Если установлен септик или станция биологической очистки, стоки поступают в отстойник, где подвергаются фильтрации и обработке бактериями, и только потом выводятся.

Проектирование схемы разводки труб

Вне зависимости от типа накопителя, схема разводки канализационных труб разрабатывается параллельно с подготовкой строительной документации. Если коттедж уже построен, это не отменяет задачу создания проекта, который можно сделать самостоятельно или заказать в специализированной фирме.

Перед началом проектирования нужно найти ответы на следующие вопросы:

  • Имеется ли возможность подключиться к централизованной системе?
  • Нужно организовать только сбор стоков и отходов, либо администрация поселка требует проводить их очистку?
  • Какой объем жидкости нужно будет перерабатывать в сутки? Городская норма – 200 л в день на одного жильца.
  • На какую глубину промерзает зимой почва в вашем районе? Ответ определит оптимальный уровень заглубления выпуска канализации.
  • Подходит ли рельеф участка для организации слива стоков самотеком? Если нет, нужно будет покупать дренажный насос и выделить место для его установки.
  • Есть ли достаточно места для подъезда ассенизаторской машины? Достаточно ли места на участке для рытья выгребной ямы или углубления под септик?
  • С каким типом грунта вы имеете дело? Этот параметр определяет способ обустройства дренажного колодца и поля фильтрации.

Ответы на все эти вопросы помогут при составлении чертежа, который, в свою очередь, даст понять, сколько нужно материалов для обустройства системы канализации.

Канализация на даче своими руками

Владелец, рассмотрев различные варианты подвода и вывода воды, выбирает тот, что кажется наиболее оптимальным

Важно правильно рассчитать стоимость материалов, работ. Создаются следующие типы систем:

  • с применением септиков разного формата;
  • используя накопительные резервуары;
  • рытье и обустройство выгребной ямы;
  • очистные устройства минимальных габаритов.

Везде есть преимущества и недостатки. Выгребная яма выделяет неприятный запах, если ее неправильно обустроить, не соблюдать некоторые нормы. Метод отличается незамысловатостью и дешевизной. Вырывается обычная яма, глубиной примерно 2-2,5 метра и площадью около 5м. Далее выполняются работы по герметизации и укреплению.

Примерно такой же принцип соблюдается в случае с накопительным резервуаром. Основное отличие – сточные жидкости попадают не в яму, а в специальные емкости, расположенные на дачном участке. И в первом и во втором варианте время от времени воды и другие «продукты» необходимо выкачивать. Такие работы несут за собою дополнительные финансовые траты.

Септик – состав из нескольких веществ. Состоит система из связанных между собой емкостей. Каждый отдельный резервуар «отвечает» за перемещение жидкостей на определенном участке. Немного отличаются от септика локальные очистные сооружения. Здесь устанавливается современная система автоматики. Оборудование работает максимально надежно, эффективно, комфортно, но только при наличии электроэнергии.

Трубы для обустройства системы канализации

Локальная канализация для дачи – самый лучший выбор, данная система не связана с центральной канализацией, тем не менее, она успешно выполняет предназначенную ей функцию сбора и утилизации сточных вод.

При этом локальной не может называться канализационная система, в которой не предусмотрена утилизация использованных вод.

Для обустройства такой системы внутри жилья монтируется стояк с диаметром труб 100 – 150 мм. Подводящие трубы, идущие от сантехнических приборов, должны иметь меньший диаметр – 50 – 70 мм.

Помимо труб, для обустройства канализационной системы приобретаются:

  • тройники – позволяющие подключить к стоку другие ответвления;
  • заглушки – используются для закупорки временно нерабочих отверстий;
  • переходники – позволяют герметично соединить трубы с разным диаметром;
  • колена – необходимы для формирования нужного угла наклона трубы;
  • ревизии – для наружного и внутреннего трубопровода, используются с целью чистки засоров;
  • различные отводы и крепежные элементы.

При сооружении канализации под рукой должен находиться набор ручного инструмента, но в работе могут понадобиться и электроинструменты.

Ожидать, что собственноручно проведенный водопровод и канализация на даче прослужат длительный срок, можно лишь в том случае, если для их сооружения будут применены качественные трубы.

Поэтому основное внимание при покупке труб нужно обращать на технологические характеристики материала, из которого они изготовлены, а уже потом – на стоимость и удобство монтажа. Сегодня повышенным спросом пользуются трубы из поливинилхлорида и полипропилена, имеющие раструбный тип соединения, что упрощает монтажные работы

Сегодня повышенным спросом пользуются трубы из поливинилхлорида и полипропилена, имеющие раструбный тип соединения, что упрощает монтажные работы.

Видео:

Изделия наделены высокими гидравлическими характеристиками, устойчивостью к внешним механическим нагрузкам, а при качественной герметизации соединений они могут прослужить более 50 лет.

До появления пластиковых труб простейшую канализацию на даче сооружали с применением чугунных или стальных труб, что удорожало конструкцию.

Поэтому сегодня эти материалы в строительстве индивидуального водопровода и канализации используются все реже, как, впрочем, и трубы из асбоцемента и керамики.

Последние, в отличие от стальных и чугунных изделий, не только дорогостоящие в плане покупки, монтажа и дальнейшего обслуживания, но еще и хрупкие, а значит – недолговечные.

Канализация на даче своими руками без лишних затрат и особых усилий- Обзор +Видео

Водопровод и канализация

Внутренняя канализация, внешняя канализация, очистные устройства и сантехническое оборудование – все это будет входить в канализацию, созданную своими руками.

Важные детали обустройства канализации

  1. Герметичность трубопровода,
  2. Один материал для труб,
  3. Уровень уклона трубы 5 сантиметров на погонный метр
  4. Никакого напора
  5. Основной стояк должен быть открытым
  6. Соединение со стояком производится тройником или косой крестовиной.

Второй этап – септик

Он нужен для сбора и фильтрации стоков. Почему именно септик? Выгребная яма – это всегда источник неприятного запаха. Накопительная емкость будет нуждаться в частой очистке. Биологическая станция – это дорого и не рационально для дачи. А еще главный плюс септика – возможность изготовления септика своими руками!

  1. Удаленность от зеленых массивов -3 метра,
  2. Удаленность от дома — 5 метров,
  3. Удаленность от скважины с питьевой водой – 30 метров.

Септик, выполненный из бетона – самый надежный.

Вырываем котлован, а дно укрываем песком (20 см). Строим опалубку и формируем каркас из арматуры.

Ничего не должно выходить за границы конструкции!

Заливаем опалубку бетонным раствором, но учитываем, что необходимы отверстия под вход канализационной трубы и переливной.

Затем, формируем перекрытие, используя доски и металлические уголки. Укрываем полиэтиленовой пленкой и армируем металлической сеткой. Заливаем сверху слой бетона.

Сам котлован засыпается песком и грунтом поочередно.

Третий этап – укладка труб

Мы уже сказали, что располагаться они должны под уклоном, с учетом слоя промерзания земли. В среднем, глубина траншеи для магистрали от 0,7 до 1,5 метров. Обязательно застилаем дно ямы песком. Таким образом, мы не допустим смещения грунта и защитим трубы.

Септик можно сделать из бетонных колец или бочек. При этом конструкция может быть двух или трех камерной. В первой камере оседают самые крупные примеси, а жидкость перетекает во вторую камеру. В ней также происходит оседание твердых составляющих. В третьей камере сточные воды очищаются с помощью дренажной системы из песка, щебня и гальки.

Плюсы таких систем:

  1. Цена
  2. Самостоятельная установка
  1. Неизбежный неприятный запах
  2. Обязательное очищение от твердых отходов с помощью техники

Правильная канализация из бетонных колец

Вырываем котлован, укладываем песок слоем 30-50 сантиметров, бетонируем места отстойников (можно приобрести кольцо с глухим дном).

Основание фильтрующего колодца должно обязательно быть с подушкой из песка, щебня и гравия, толщиной около 0,5 метра.

Укладывая кольца, скрепляйте между собой их раствором или металлическими скобами. Так вы защитите септик от движения грунта.

При установке труб перелива из одного люка в другой, устанавливайте их с перегибом.

Готовый колодец накрываем бетонной плитой и засыпаем котлован с увеличением количества песка.

Канализация из бочки на даче своими руками

Конструкция очистки стоков их бочек ничем не отличается от конструкции из бетонных колец. Бочки можно использовать пластиковые и металлические. Если решили использовать вторые, то учтите, что их нужно обработать антикоррозийным средством. Канализация из металлических бочек пригодна для дачного дома, но не для дома с постоянным проживанием. Бочки, используемые для канализации должны быть объемом не меньше 200 литров. Стыки обязательно нужно будет герметизировать. При организации канализации из металлических бочек будьте готовы к тому, что через 4 года их нужно будет заменить.

Для того, чтобы пластиковую бочку не выдавило из грунта, ее закрепляют тросами к бетонному основанию. Заливать основание или устанавливать плиту – дело ваше.

Составляющие ливневки и их виды

Все элементы ливневой канализации в частном доме должны связываться в систему. Вот из чего она может состоять:

Колодец. Он должен быть большого объема. Насколько большого, зависит от количества осадков, размеров крыши и участка, с которых собирается вода. Чаще всего делают его из бетонных колец. От водяного его отличает только необходимость сделать дно. Можно для этого поставить вниз кольцо с дном (есть заводские), а можно залить плиту самостоятельно. Еще вариант — пластиковые колодцы для дождевой канализации. Их закапывают на требуемую глубину, якорят (приковывают цепями) к залитым бетонным площадкам — чтобы не «всплыл». Решение хорошо тем, что нет нужды беспокоиться о герметичности швов — такие сосуды полностью герметичны.

Люк над ливневым колодцем. Лучше всего взять кольцо и отдельный люк (пластиковый, резиновый или металлический — выбор ваш). В этом случае можно вкопать кольца так, чтобы верхний край установленной крышки был на 15-20 см ниже уровня грунта. Под установку люка придется выкладывать из кирпича или заливать из бетона горловину, зато газон, посаженный сверху, будет хорошо себя чувствовать и не будет отличаться по цвету от остальной посадки. Если взять готовую крышку с люком, грунта можно насыпать всего 4-5 см

На таком слое почвы газон будет отличаться и по цвету, и по густоте, обращая внимание на то, что находится под ним.

Точечные дождеприемники. Это относительно небольшие емкости, которые устанавливаются в местах скопления осадков

Из ставят под водосточными трубами, в самых низких точках площадки. Корпуса дождеприемников могут быть пластиковыми и бетонными. Бетонные применяют при устройстве ливневки глубокого заложения. Их ставят один на один, добиваясь требуемой высоты. Хотя сегодня есть уже и надстраиваемые пластиковые дождеприемники.

Линейные дождеприемники или дренажные каналы. Это пластиковые или бетонные желоба. Эти устройства устанавливаются в местах  наибольшего количества осадков — вдоль свесов крыши, если не сделана система водостоков, вдоль пешеходных дорожек. Могут устанавливаться под водостоки в качестве желобов. Этот вариант хорош, если при строительстве отмостки вокруг дома не заложили трубы для отвода воды. В таком случае приемники ставят за пределами отмостки, и второй конец лотка подсоединяется к нему. Это — способ сделать ливневую канализацию, не разрушая отмостку.

Пескоуловители. Специальные устройства, в которых осаждаться песок. Ставят обычно пластиковые корпуса — они недорогие, но надежные. Их устанавливают на некотором расстоянии друг от друга на протяженных участках трубопровода. В них осаждается песок, другие тяжелые вкрапления. Эти устройства периодически надо чистить, но это намного удобнее, чем чистить всю систему.

Решетки. Для того, чтобы лучше уходила вода, отверстия в решетке должны быть крупными. Они бывают:
чугунные, вариант неплохой, но краска дольше 2-3 лет не держится даже на самых дорогих;
стальные — самый плохой вариант, так как очень быстро ржавеют;
из алюминиевых сплавов — самые долговечные и имеющие стабильно хороший внешний вид, но и самые дорогие.

Трубы. Для ливневой канализации лучше всего ставить полиэтиленовые трубы для наружного использования (рыжего цвета). Их гладкие стенки не позволяют скапливаться осадкам, также они имеют большую проводящую способность чем трубы аналогичного диаметра из другого материала. Еще применяют чугунные и асбестовые трубы. Немного о диаметре труб для ливневки. Он зависит от количества осадков, разветвленности системы. Но самый минимальный диаметр — 150 мм, а лучше — больше. Трубы укладываются с уклоном не менее 3% (3 см на метр) в сторону дождеприемников, а затем — в сторону колодца.

Ревизионные колодцы. Это небольшие пластиковые или бетонные колодцы, которые ставят на протяженном участке трубопровода, в местах разветвления системы. Через них, при необходимости, чистят трубы.

Не всегда ливневая канализация в частном доме содержит все эти устройства, но из них можно построить систему любой конфигурации и сложности.

https://youtube.com/watch?v=2lnlbpiI6JE
