Биотуалет — альтернатива канализации
Биотуалет используют как отдельный накопитель отходов. Чаще всего его устанавливают на дачных участках, где маленький объем стоков, и собственники не хотят делать канализацию в любом исполнении — автономную станцию, септик, накопитель и даже выгребную яму.
Есть три типа биотуалета: торфяной, химический и электрический.
Торфяные биотуалеты
Они снабжены природным торфом. Когда торф соединяется с отходами, образуется компост. Его можно использовать как удобрение на участке. Чтобы внутри кабинки туалета не было неприятного запаха, делают вытяжку.
Химические биотуалеты
Для таких туалетов используют реагенты, которые разлагают продукты жизнедеятельности. Сам туалет состоит из двух корпусов. Нижнюю часть периодически очищают. Как часто это нужно делать, зависит от того, какая вместительность у резервуара и как часто туалет используют.
Электрические биотуалеты
Они самые современные и удобные в использовании. В составе конструкции есть вентилятор и компрессор. Отходы в электрическом туалете перерабатываются до состояния порошка и после этого удаляются. Недостаток конструкции — дополнительные затраты на оплату электроэнергии.
Виды автономной канализации
Чтобы правильно выбрать тип канализации для дачи, надо представлять себе достоинства и недостатки каждого из возможных вариантов. Их не так и много:
- Выгребная яма. Самый примитивный и далеко не самый лучший способ утилизации стоков. Начнем с того, что обеспечить полную герметичность очень сложно. Даже при качественной обработке какая-то часть стоков попадает в грунт. Если источник воды — колодец или скважина, то рано или поздно в них обнаружатся бактерии, которые живут в сточных ямах. Еще недостатки — это соответствующий запах, бороться с которым из-за негерметичности проблематично, и необходимость регулярной откачки. Поэтому такая канализация на даче строится все реже.
- Накопительная емкость. Суть этого вида канализации та же: стоки собираются в емкости, периодически откачиваются. Только эти емкости полностью герметичны, так как сделаны обычно из пластика. Недостаток — относительно высокая цена.
- Септики. Система из нескольких связанных между собой емкостей (две — три, реже больше). В первую попадают сточные воды, где отстаиваются, перерабатываются бактериями. Нерастворимые остатки оседают а дно, вода поднимается наверх. При очередном поступлении стоков, уровень поднимается, отстоявшаяся вода переливается в следующую емкость. Тут «живут» другие бактерии, которые завершают очистку (до 98%). Из второго отделения септика жидкость можно выводить для дальнейшей фильтрации в грунт. Она уже практически чистая. Конструкция простая, ломаться нечему. Недостаток — само устройство объемное, плюс необходимо поле фильтрации (куда будут отводится воды), раз в год-два очистка септика от нерастворимого осадка.

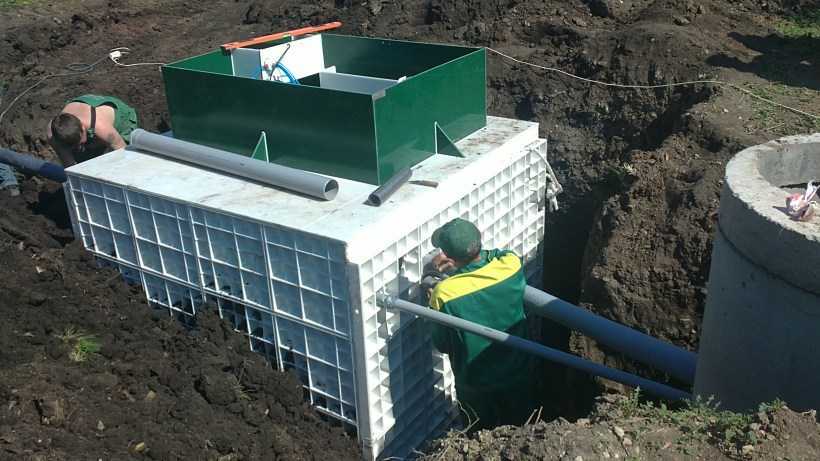

- ЛОС или АУ — локальные очистительные станции или автоматические установки. Принцип работы септика, но в более компактных размерах, с электронной начинкой для контроля. Этот тип канализации работает только при наличии электричества. Максимальный срок автономной работы — до 4-х часов. Малые размеры ЛОС накладывают ограничения на разовый сброс стоков: если вы спускаете ванну, в туалете смывать не стоит. И самый главный минус — цена.
При более активном использовании дачного участка, канализация для дачи нужна более серьезная. Разумный выбор — ставить септик, делать по инструкции поля фильтрации или ставить поглощающий колодец. Септик лучше брать заводской, по возможности — стеклопластиковый. Он, конечно стоит достаточно много денег, но самодельные септики, хоть и обходятся при строительстве дешевле, требуют постоянного ремонта во время эксплуатации, да и кроме всего, большая их часть страдает негерметичностью. Дело ведь идет о даче, и все, что попадает в грунт, оказывается в результате у вас на столе — в виде воды, если водоснабжение из колодца или скважины, а потом в виде урожая, который вы этой водой поливаете.
Если точно решено делать септик своими руками, есть несколько вариантов:
- Монолитный бетонный. Можно добиться высокого уровня герметизации, но объем работ большой, требует большого количества времени.
- Кирпичный. Не лучший вариант, так как на пучинистных грунтах может быть разрушен. Может использоваться при условии, что стенки будут оштукатурены. Добиться герметичности можно при помощи современных гидроизоляционных обмазочных материалов.

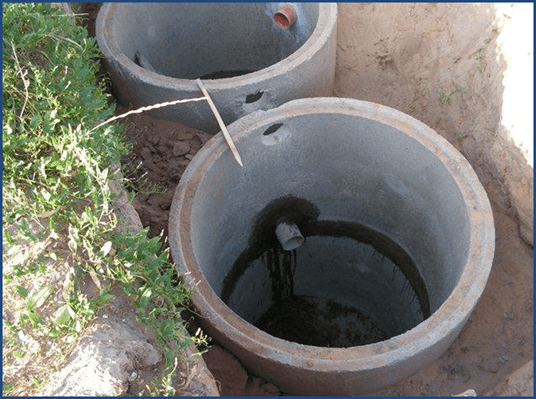

- Септик из бетонных колец. При грамотном исполнении хорошо работает, но без проблем эксплуатируется на грунтах, не склонных к пучению. На глинах и суглинках кольца часто сдвигаются с места, нарушается герметичность. Ремонт — сложное и неприятное мероприятие.
- Из металла. Герметичность на высоком уровне, но до тех пор, пока металл не разъест, а произойдет это довольно скоро.
Проще всего сделать септик на даче из бетонных колец. Объем его должен быть достаточно большой — считается, что в таком устройстве должно быть место для накопления трехсуточного запаса сточных вод. Расход в сутки принимается по 200-250 литров на человека, общий расход считается по количеству находящихся на даче единовременно с некоторым запасом на случай приезда гостей. На семью из 3-4 человек обычный объем септика — 2,5-3 куба.
Процесс обустройства внутридомовой разводки
В схеме внутренней разводки можно увидеть горизонтально расположенные трубы для канализации на даче, которые одновременно подключают и к сантехническим устройствам, и к стояку, а тот в свою очередь соединяют с трубопроводом, проложенным к накопительному объекту.
Внутренние инженерные коммуникации лучше прокладывать во время возведения дома, поскольку тогда легче создавать отверстия в стенах и маскировать отдельные участки трубопровода. В процессе монтажа труб непременно следует соблюдать уклон, так как в дачных постройках редко когда устанавливают насосное оборудование и перемещение сточной жидкости осуществляется самотеком. Если выполняется канализация в деревянном доме своими руками, необходимо заранее продумать все возможные проблемы и нюансы.
Размер наклона зависит от диаметра прокладываемых труб:
- для имеющих большое 150-миллиметровое сечение – около 8 миллиметров на погонный метр;
- для средних изделий сечением 100 – 110 миллиметров примерно 20 миллиметров;
- для продукции с минимальным 50-миллиметровым сечением – 30 миллиметров.
При установке на даче сантехники своими руками специалисты советуют размещать на оборудовании гидрозатворы, служащие препятствием для неприятных канализационных запахов. Раковины и душ рекомендуется устанавливать высоко, а унитаз – в наиболее низкой точке, максимально ближе к стояку.
На стандартной схеме подключения раковины к системе отвода стоков оптимальный диаметр труб, прокладываемых к стояку, составляет 50 миллиметров, а самого стояка – 100 или 110 миллиметров.
Последовательность сборки трубопроводов и их подключения может иметь отличия, но, как правило, в первую очередь занимаются монтажом стояка, а потом к нему подводят трубы и только после этого подключают сантехнические приборы.
Если в дачном доме установлен твердотопливный или газовый котел и работает система горячего водоснабжения, минимальный комплект, состоящий из унитаза и раковины, дополняют ванной или душевой кабинкой. Тогда внутренняя разводка автономной канализации для дачи получается намного сложнее.
Внутренняя канализация
При устройстве внутренней канализации многие владельцы частных домов все чаще используют трубы из полипропилена. У этих изделий имеется немало преимуществ:
- они не подвержены коррозии;
- имеют длительный срок службы;
- установка таких труб – дело несложное и доступно для каждого владельца.
Сделав при прокладке внутренней канализации выбор в пользу полипропиленовых труб, необходимо принимать во внимание, сколько источников стоков имеется в частном доме. Если в жилище установлено большое количество сантехнических приборов, то в этом случае оптимально использовать для прокладки внутренней канализации трубы диаметром 100 миллиметров. Учитывать следует и то, что при выходе из умывальника труба должна иметь диаметр 50 мм
Поэтому во время прокладки внутренней канализации придется осуществляться стыковку труб разных диаметров. Однако заметим, что в настоящий момент большой проблемы это не представляет, поскольку имеются специальные переходники. Поэтому можно не переживать за надежную герметизацию стыков
Учитывать следует и то, что при выходе из умывальника труба должна иметь диаметр 50 мм. Поэтому во время прокладки внутренней канализации придется осуществляться стыковку труб разных диаметров. Однако заметим, что в настоящий момент большой проблемы это не представляет, поскольку имеются специальные переходники. Поэтому можно не переживать за надежную герметизацию стыков.
Во время соединения труб между собой нелишним будет проверить качество прокладок. Повреждения у них должны отсутствовать, в этом случае на стыках протекания будут исключены.
Стояки тоже оборудуют ревизией. Ее установка выполняется от пола на высоте не менее метра. Кроме этого, устанавливают специальные вытяжные трубы, которые должны располагаться выше кровли на расстоянии 70 см. Зачем необходима такая сложная конструкция стояка? Когда частный дом подключается к канализации, то неизбежно возникновение газов и неприятного запаха. Если у стояка имеется надежная вентиляция, то от таких неприятных явлений можно избавиться. Установка стояка для вентиляции канализации обеспечивает вытеснение загрязненного воздуха. Поэтому, потратив время и средства на его устройство, можно избавиться от неприятного запаха в помещении своего дома.
Еще один важный момент, о котором следует знать: если стояк располагается в неотапливаемом помещении, то необходимо выполнить работы по его утеплению. Специальный выпуск необходимо применять для соединения стояка с наружной канализацией. Его диаметр должен быть меньше, чем у трубы на стояке.
Установку выпуска к стояку в направлении движения загрязненных вод следует выполнять под углом 90 градусов. Кроме этого, необходимо использовать два отвода 135 градусов для соединения стояков. Если возникла необходимость в еще одном дополнительном стояке, тогда используют косой тройник с углом 45 градусов. А кроме этого устанавливают дополнительный отвод.
Устроить автономную систему канализации в домовладении гораздо проще, если есть один стояк и одна труба коллектора. При прокладке наружной канализации лучше всего использовать полипропиленовые трубы 150 мм.
Создание схемы канализации
Первое, что надо сделать – составить план — схему, на котором должно быть отображено следующее:
- все предполагаемые или имеющиеся источники слива воды: мойка, раковины, ванна и прочее;
- способ прокладки и подключения труб внутренней канализации: скрытая или открытая;
- место выпуска канализации – где она выходит из дома;
- путь прокладки трубопровода;
- тип и место установки очистного сооружения: септик, яма и т.п.
После составления проекта, станет понятно какой материал придется покупать, объем работ и удастся ли справиться самостоятельно. И после того как, будут получены ответы на все эти вопросы, можно приступать к работе.
Видео: Устройство канализации на даче
Как устроен септик?

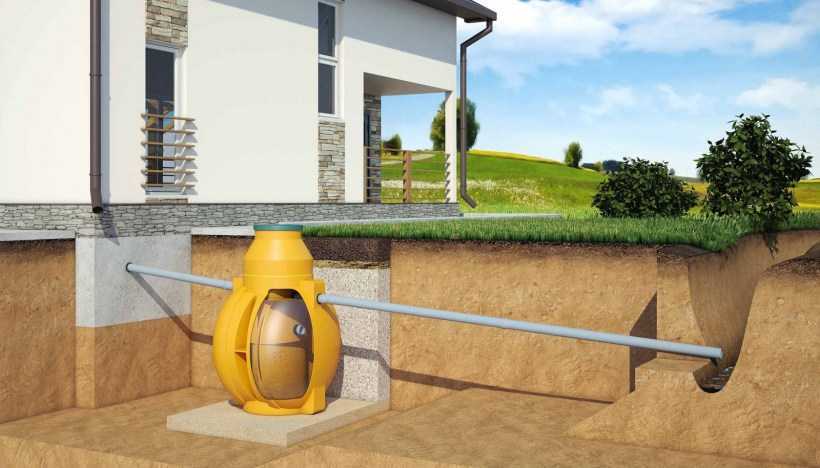

Септик представляет собой сооружение из нескольких емкостей (камер), связанных между собой переливными трубами. Первую емкость называют приемной – именно сюда поступают стоки из бытовой канализации. Здесь происходит их расслоение: тяжелые загрязнения оседают на дно, легкие – всплывают, а осветленная вода с некоторым количеством взвешенных частиц оказывается посредине.
Переливная труба, связывающая приемную емкость с последующей, снабжена тройником в виде положенной набок буквы «Т». Благодаря такой конструкции всплывшие загрязнения во вторую камеру не поступают – туда попадает только содержимое среднего слоя. Там осветленная вода снова отстаивается и по такой же переливной трубе попадает либо в 3-ю камеру, либо в устройство почвенной доочистки.
Сверху каждая емкость снабжена горловиной с люком, через которую осуществляется откачка осадка, и вентиляционной трубой.
С целью обеззараживания отходов в септик можно засыпать различные химикаты, например, хлорную известь, формалин или менее опасные для человека нитратные окислители. Но настоящую очистку обеспечивают особые культуры бактерий, которые употребляют отходы в качестве пищи. В результате те превращаются в удобрения, а вода на выходе после септика может использоваться для полива.
Устройство автономного септика
В случае применения аэробных бактерий, нуждающихся в снабжении свежим воздухом (они превосходят по производительности бескислородные – анаэробные – микроорганизмы), септик должен быть оборудован компрессором.
Бактерии хорошо справляются с переработкой органических отходов, но они погибают при контакте с бытовой химией. Поэтому так называемые «серые» стоки, поступающие от умывальника, душевой и кухонной мойки, следует направлять по отдельной трубе сразу во вторую камеру.

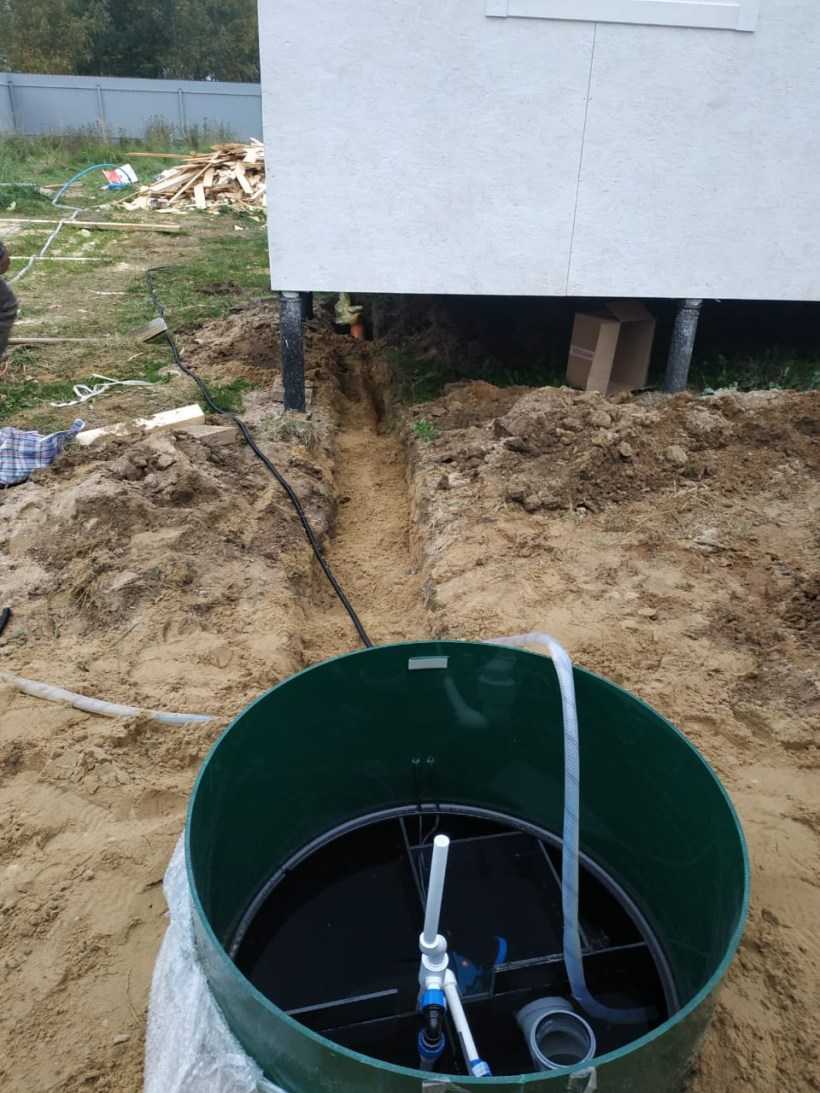

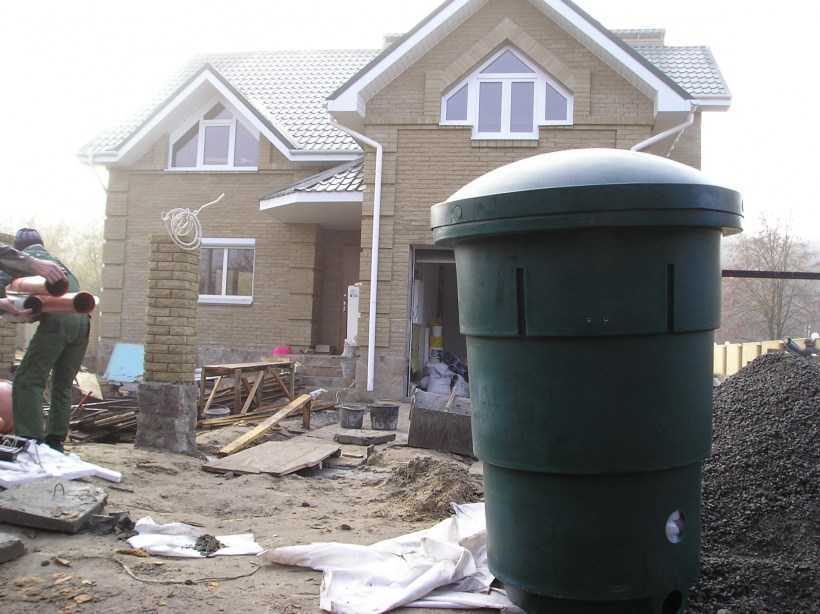

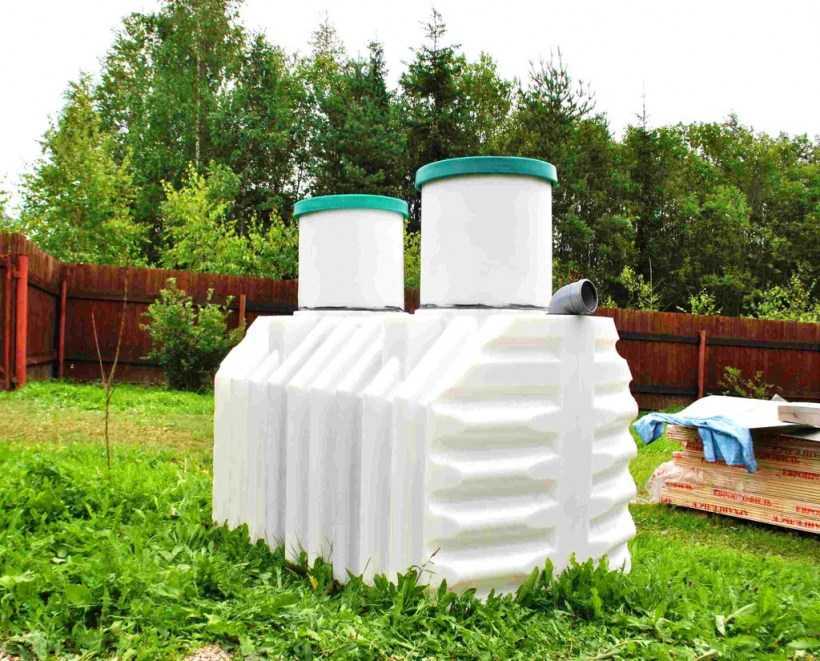

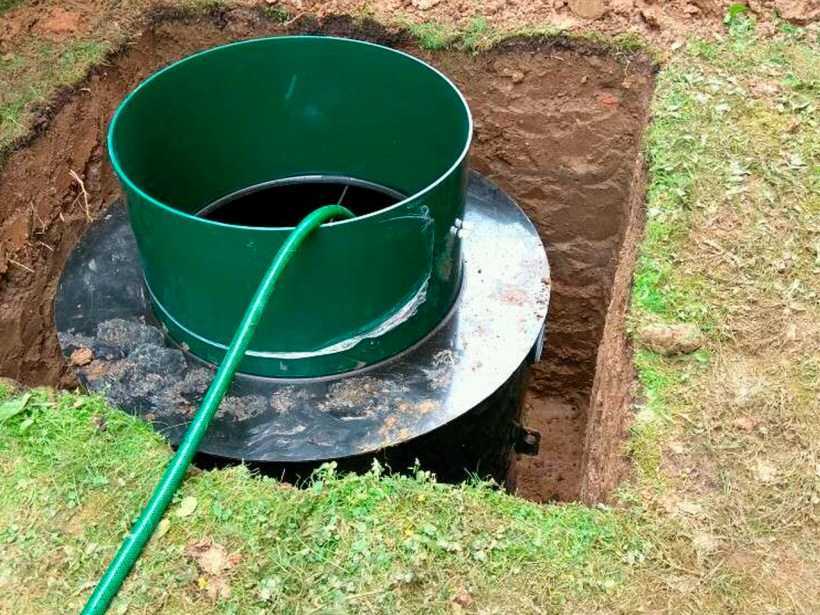

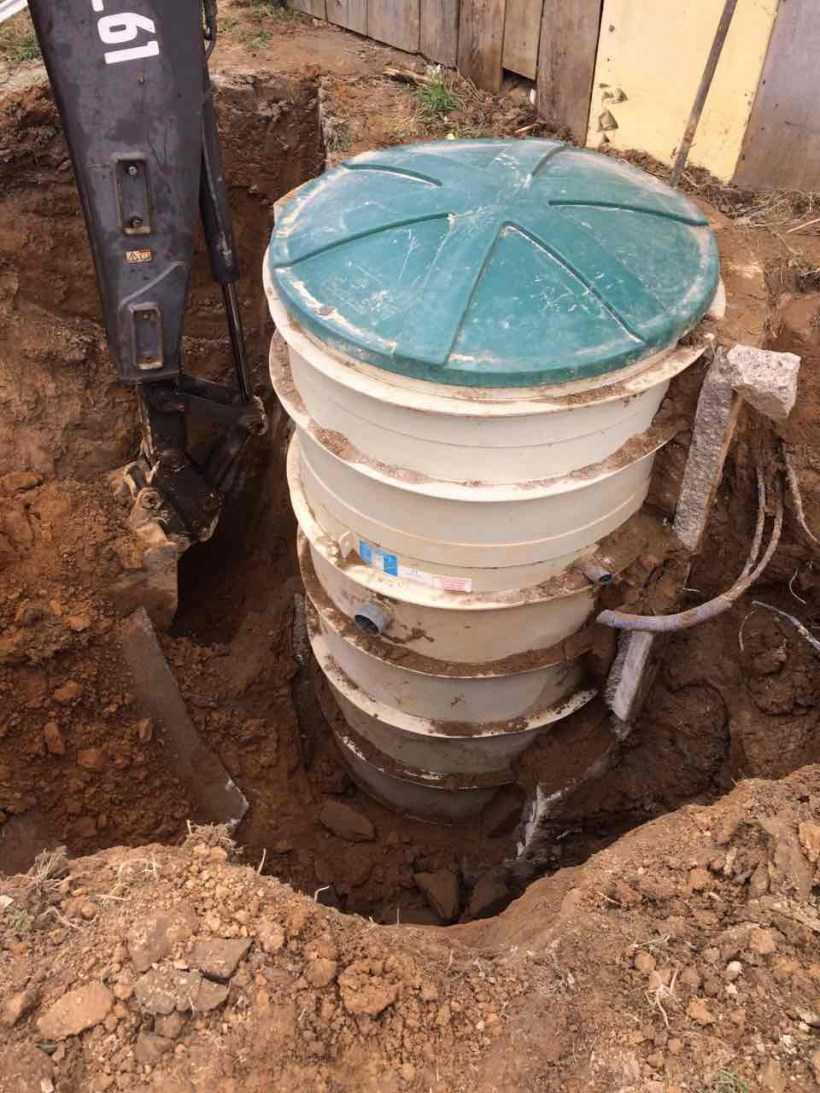

Сегодня продаются самые разные пластиковые септики от различных производителей. Они просты в монтаже и могут оснащаться целым перечнем технических средств, куда помимо компрессора входят, к примеру, измельчитель отходов и УФ-лампа. Но для дачного домика вполне сгодится и небольшой самодельный септик.
Обустройство внутренней канализации
Руководствуясь разработанной схемой, купите строительный материал. Что касается труб, то выбирайте изделия на свое усмотрение:
- Трубы ПВХ. Они устойчивы к воздействию химических веществ, не ржавеют, не зарастают и не создают препятствия для движения стоковых вод. Цены на материал «разумные».
- Трубы из чугуна. Отличаются прочностью и долговечностью. К недостаткам относятся: вес, сложный монтаж, цена.
- Керамические трубы. Это лучший вариант для внутренней канализации. Единственный недостаток – цена.
Монтаж канализации внутри дома начинается с установки центрального стояка радиусом 5,5 см на расстоянии 4-х метров от окон. После этого прокладывается горизонтально водопровод.
Выполняя монтаж труб, старайтесь не делать прямых поворотов, так как это осложнит транспортировку стоковых вод. Если этого невозможно избежать, то воспользуйтесь лучше 2-мя угловыми элементами по 45 градусов.
Чтобы подключить раковину и ванну, достаточно трубы с диаметром 5 см. Для подключения унитаза выбирайте изделие диаметром 10 см.

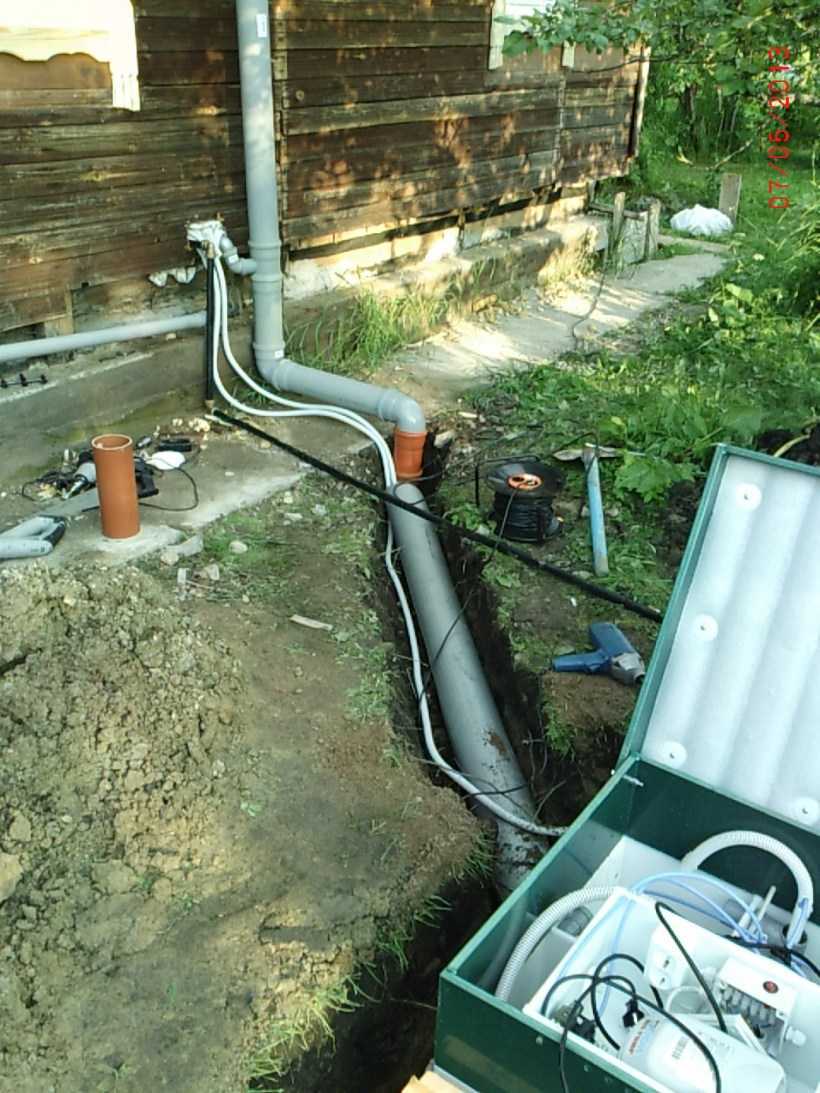

Канализация на даче своими руками предполагает отверстие в фундаменте дома, которое служит для вывода стоковой системы на улицу.
На выходе требуется в обязательном порядке установить обратный клапан, который препятствует возвращению стоковых вод обратно.
Выбираем тип очистного устройства
Этот этап наверное самый сложный, так как для него требуется проведение большого объема земляных работ. Так же необходимо выбрать вид очистной станции.
Возможно вам будет интересно:
Выгребная яма
Это самый старый вид сборника сточных вод. Сегодня его уже практически не используют, так как он считается не эффективным, да и к тому же опасным для окружающей среды. По правилам, выгребную яму можно использовать только там, где выделяется не более 1 м³ стоков.
Накопительная емкость
Это один из самых распространенных способов для сбора стоков на даче. Такие устройства могут иметь разнообразную форму, способ установки и материал изготовления. Самый распространенный – кольца из бетона. Сделать из них сборник нечистот проще простого, единственный нюанс – необходимость задействовать тяжелую строительную технику.
Кроме колец можно использовать кирпич, блоки или готовые емкости из металла или пластика. Главное, чтобы она была герметична. Самый большой способ этого варианта, необходимость часто откачивать накопившиеся стоки.
Септик
Самым оптимальным вариантом для канализации, не зависимо на даче она или нет, является установка септика. Это не просто накопительная емкость, а именно полноценная станция очистки бытовых стоков. Можно сделать септик из тех же колец, но он займет много места. А вот заводские септики не занимают лишние пространство, установка таких аппаратов не сложная. да и работают они намного эффективнее.
Теперь нужно объединить все 3 вышеописанные части в единую систему. После чего, проводятся пусконаладочные работы и пробный пуск системы. На этом устройство канализации на даче завершено.
Видео: Общий принцип: строим канализацию на даче
Как обустроить септик самостоятельно
Если вы еще не разработали вариант обустройства септика, то мы советуем вам сделать канализацию на кольцах. В таком случае емкость будет защищена от подмывания грунтовыми водами и от выпучивания грунтом при замерзании.
Для обустройства многофункционального септика в грунт устанавливается несколько бочек. Они будут выполнять задачи поэтапного фильтра.
Как обустроить участок в русском стиле: лучшие идеи по созданию красивого и уютного участка (145 фото и видео)
Водоем своими руками на дачном участке: подробное описание постройки декоративного водоема, варианты дизайна и оформления (110 фото и видео)
- Каменные подпорные стены — варианты постройки и обустройства участков с уклоном. 115 фото идей ландшафтного дизайна

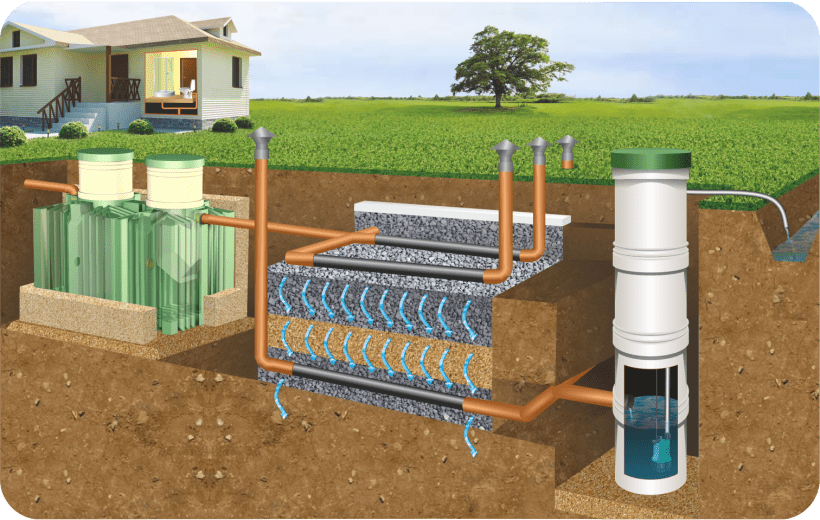

Такой способ позволит очищать воду очень эффективно. Данные системы очистки в основном для масштабных зданий, больших коттеджей и разных предприятий.
Этап 3. Очистное устройство

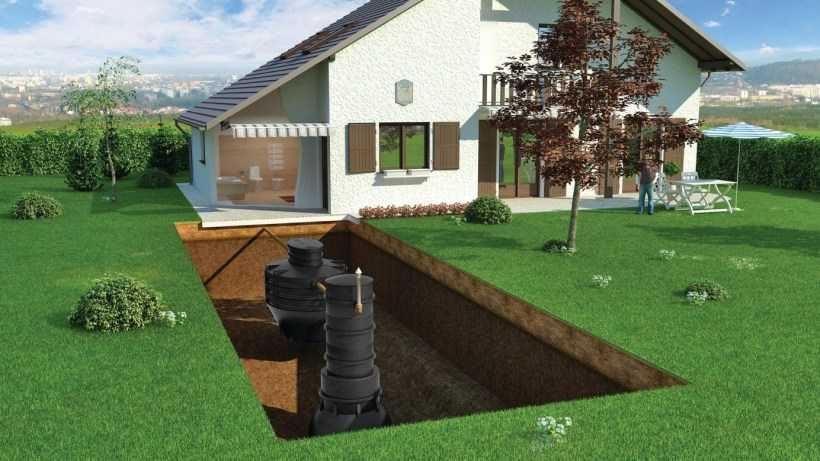

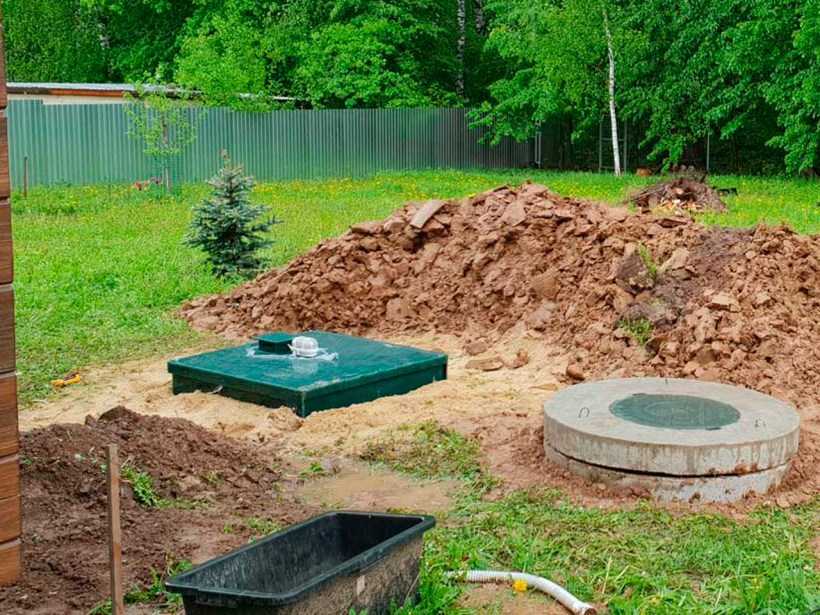

Идеальным вариантом для загородного участка является септик – усовершенствованный аналог выгребной ямы, требующий минимальных расходов и усилий при эксплуатации. Более того, если оборудовать многокамерный септик, то очищенные стоки можно будет повторно использовать, скажем, для полива сада или огорода.
Септик РОСТОК
Есть большое количество моделей септиков, производимых как отечественными, так и зарубежными фирмами. У каждой имеются свои сильные и слабые стороны. Больше всего для дачи подходят септики «Росток Дачный» (стоимость – порядка 29 тысяч рублей) или «Микроб-600» (рассчитан на три-четыре человека, стоимость – 15 тысяч). Но при незначительном объеме системы целесообразнее самостоятельно построить септик.
Как устроен септик
Септик можно соорудить как с готовых деталей, так и «с нуля», но в любом случае грамотный монтаж предусматривает хотя бы минимальные знания о принципе работы прибора.

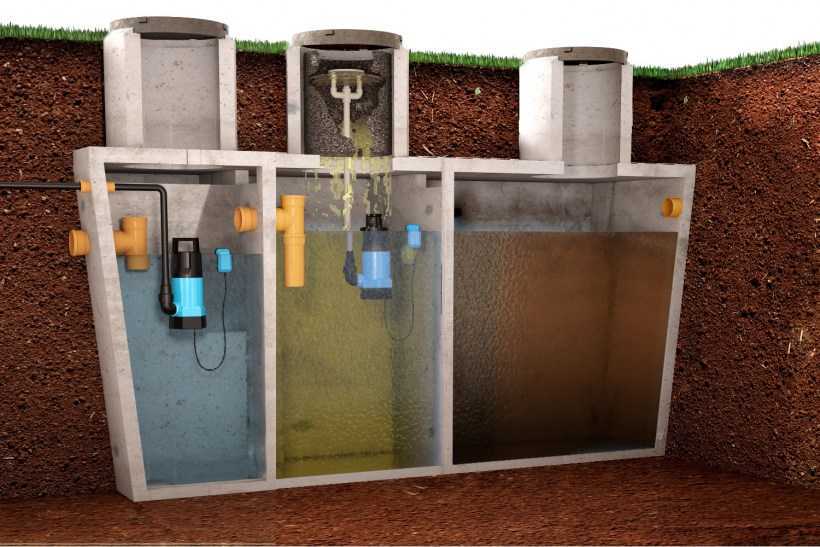

Септик – это две (реже – три) емкости, сообщающиеся перепускными горловинами. Объем первой емкости больше, если сравнивать с остальными. Туда попадают выводимые из внутренней сети стоки. Характерно, что жидкость находится в каждой из емкостей определенное время, в течение которого постепенно очищается.
Устройство септика
В ходе фильтрации растворенные в жидкости газы поднимаются и выводятся наружу, в то время как твердые частицы оседают на дно и образуют так называемый активный ил. В этом иле живут анаэробные бактерии, которые расщепляют органику на отдельные химические элементы и не нуждаются в кислороде.
В верхней части первой емкости установлена труба, посредством которой очищенные стоки переливаются во вторую.
Процедура очистки повторяется два-три раза, затем жидкость попадает в последний резервуар, где установлена песчано-каменная фильтрационная «подушка». Через эту «подушку» жидкость попадает в почву.
Монтаж септика
Строительство септика
Бетонный септик своими руками
Если планируется самостоятельное изготовление септика, то советуем сделать выбор в пользу капитального бетонного сооружения. Ниже приведена последовательность действий.
Шаг 1. Вначале определяется нужная накопительная емкость прибора. В идеале она должна равняться 3-дневному объему сточных вод всех жильцов дома. Таким образом, если в доме живут три человека, то накопительная емкость должна составлять 1,8 кубометра.
Шаг 2. Далее следуют земляные работы. Вырывается котлован под септик – вручную или с помощью спецтехники.
Земляные работы
Шаг 3. Дно укрывается 20-сантиметровой песчаной «подушкой».
Шаг 4. Формируется опалубка. Доски или ДСП-листы надежно укрепляются, т. к. вес конструкции будет внушительным. В опалубке проделывается перепускное отверстие, для чего между стенками вставляется небольшая трубка из металла или пластика.
Опалубка для монолитного септикаОпалубка для монолитного септика
Шаг 5. Из железной арматуры формируется армирующий каркас. Пересекающиеся пруты связываются стальной проволокой
Важно, чтобы ни один элемент арматуры не выходил за грани будущей конструкции
Шаг 6. Опалубка заливается бетонным раствором, причем это нужно сделать за один заход. В процессе заливки раствор обрабатывается вибробуром – это необходимо для того, чтобы заполнить весь объем, который ограничен опалубкой, и удалить пузырьки воздуха.
Бетонные стенки после снятия опалубкиЭтапы обустройства перекрытияУстройство перекрытия септика
Шаг 7. Перекрытие формируется из досок и металлических уголков, уложенных параллельно. Поверх уложенных элементов настилается пленка полиэтиленовая. Далее производится армирование металлической сеткой. Когда основание подготовлено, заливается слой бетона. Также перекрытие можно сформировать из готовых железобетонных плит, уложенных на стенки септика с зазором до 2 см.
Обустройство горловин камер септика
Шаг 8. Котлован засыпается песком и грунтом послойно. На поверхности остаются только вентиляционные трубы (высота над поверхностью грунта до 1,2 см) и крышки, защищающие горловины камер септика.
Гидроизоляция опалубки перед заливкой бетонаНа готовую бетонную горловину необходимо надеть пластиковую крышку
Виды небольших автономных систем канализации
Существует несколько вариантов небольших систем сбора и переработки отходов в частном доме:
Самый простейший вариант – выгребная яма. Недорого, пахуче и требует регулярного приезда ассенизационной машины. Годится только как временный вариант на время обустройства более современной системы.
Герметично закрытая накопительная емкость, которую также приходится периодически откачивать.
Септик. Бывают кирпичные, бетонные, пластиковые, композитные (из прочного стеклопластика). Септики для дачи бывают однокамерные – простой аналог выгребной ямы; и двух- и трехкамерные.
В двухкамерных содержимое отстаивается и перерабатывается бактериями в анаэробных условиях. Степень очистки – не более 60 %. Можно дополнительно устроить фильтрационное поле почвенной доочистки – такую воду по санитарным нормам уже можно выпускать в почву.
Можно устроить трехкамерный септик и повысить степень очистки. Очистка септика проводится раз в год. Недостаток – несмотря на простоту конструкции, это громоздкое сооружение. Достоинство – безотказная система;

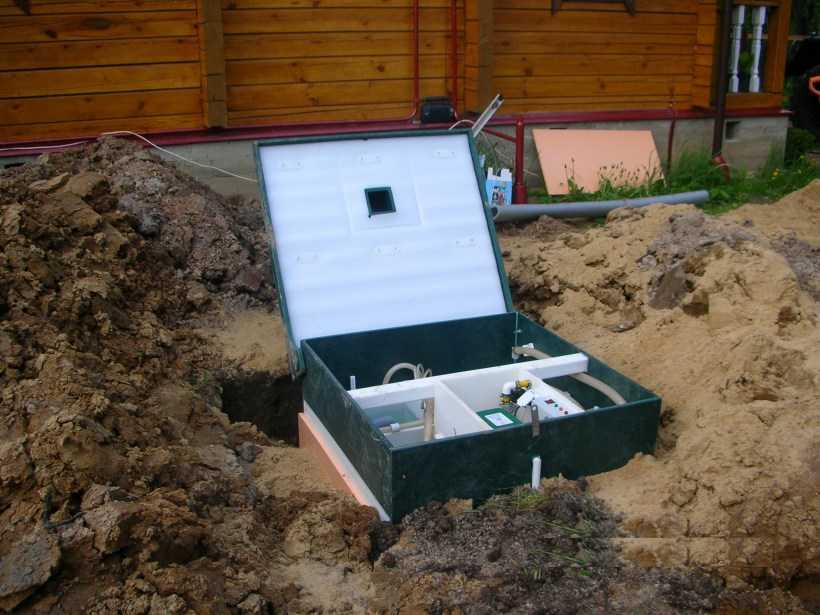

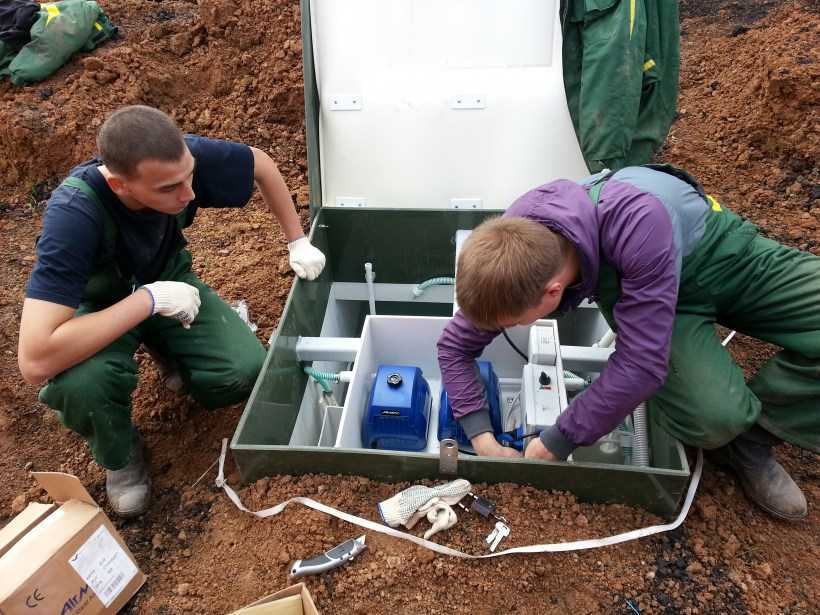

ЛОС – локальные очистные сооружения. Работает по принципу септика, но быстро. Объем намного меньше, чем у септика. Перекачка стоков из камеры в камеру происходит с помощью электрических насосов.
Обустройство простейшей выгребной ямы на даче
Выгребная яма это самый доступный вариант. Дно засыпают щебнем или песчано-гравийной смесью и бетонируют. Стенки выкладывают кирпичом без зазоров для дренажа. Полной герметичности добиться не удастся, но загрязнение почвы рядом будет минимальным. Такая яма будет быстро наполняться и потребуется её частая откачка. Самые оптимальные размеры ямы 2,0х1,7х1,7 метров. Объем составит немногим более 5 м3, что соответствует ёмкости бочки ассенизаторской машины и не придется переплачивать за вывоз.
Перекрытие можно выполнить из дерева, бетона с армированием, металлопроката. Оно должно быть несколько выше уровня почвы, чтобы избежать попадания ливневых стоков. Обязательно нужен канализационный люк. По окончании монтажа ямы нужно будет спуститься в неё и покрыть перекрытие битумной мастикой на 2 раза. А недоступные для кисти места, обработать мастикой из аэрозольных баллончиков. В таком виде любое перекрытие прослужит вдвое дольше. Также через люк нужно будет засыпать разлагающие реагенты, а перед и во время откачки, хорошим напором струи воды перемешать отложения на дне ямы.
Коротко о главном
Перед тем как сделать слив воды на даче своими руками, нужно решить, какой способ утилизации стоков является оптимальным в вашем случае. Проще всего выкопать выгребную яму или установить накопительную ёмкость, но эти варианты не самые лучшие, особенно если дача эксплуатируется весь год семьёй более 2-3 человек. Гораздо надёжнее и удобнее многокамерные септики с естественной или биохимической очисткой. Вложений они потребуют больше, но и служить будут долго и безотказно при одном условии: если все расчёты произведены верно, а система смонтирована качественно и с соблюдением всех требований.
План канализационной системы
Поскольку обычно загородные дома, предназначенные для проживания исключительно в теплое время года, не отличаются большими размерами, система канализации для дачи тоже должна быть компактной. В некоторых случаях ограничиваются просто обустройством сливной ямы для воды и установкой уличного туалета, но о комфорте в этом случае говорить, естественно, не приходится.
Если же мы хотим проводить время на даче со всеми удобствами, то коммуникации придется прокладывать в виде достаточно сложной сети. Структуру системы водоотведения можно представить в виде таблицы:
| Элемент | Особенности |
| Источники стоков | Сточные воды могут формироваться как в дачном домике, так и за его пределами. Основными источниками в данном случае являются:
|
| Коммуникации | Стоки транспортируются по трубам, которые можно условно разделить на две группы:
|
| Накопительный резервуар | Если в дачном поселке есть централизованная система водоотвода, то трубы, проложенные под участком, просто выводятся за его пределы и присоединяются к этой системе. Однако чаще всего стоки собираются в резервуар. В качестве резервуара могут использоваться:
|
Схема водоочистки
Как видно из таблицы, даже простая канализация для дачи при обустройстве требует приложения значительных усилий и вовлечения серьезных средств. Именно поэтому перед началом работы нужно внимательно изучить технологию – так мы сможем максимально сэкономить на оплате труда специалистов, справившись с задачей своими силами.
