Гидрозатвор для канализации: Виды и Как выбрать +Фото и Видео

Как выбрать?

Важнейшим элементом любого сифона является патрубок гидрозамка. При прочих равных условиях всегда стоит отдавать предпочтение моделям, в которых этот элемент имеет бутылочную конструкцию, так как его гораздо легче очищать, чем модели с изгибом трубы. Выбирать гофрированные варианты стоит только в случаях, когда все остальные конструкции никак не получается вписать в имеющееся пространство. Связано это с тем, что на гофрированных стенках часто образуются отложения мусора, приводящие к появлению неприятных запахов, а очищать такой сифон гораздо сложнее, чем изделия других конструкций.

При выборе материала стоит оценить предполагаемые условия эксплуатации сифона. Если место его размещения не предполагает риска ударов и других механических воздействий, а сливаемые жидкости будут иметь температуру не больше 95°С, то вполне оправдано применение изделий из пластика. Если же в систему будет иногда сливаться кипяток, а место установки сифона недостаточно защищено от внешних воздействий, то лучше приобрести изделие из нержавейки или другого металла.

Выбирая габариты воронки, следует учитывать количество стоков, которые в нее будут переливаться. Чем больше выводов будет подведено к этому элементу, тем большей должна быть его ширина. Воронку стоит брать с запасом ширины, чтобы исключить образование брызг, а также обеспечить возможность подключения дополнительных стоков в будущем

Еще один нюанс, который важно учесть – материал, из которого изготовлен элемент, должен обладать большей устойчивостью к высоким температурам, чем вся остальная конструкция

Перед покупкой конкретной модели важно предварительно ознакомиться с отзывами людей, которые уже приобретали такое изделие

Особое внимание нужно обратить на характеристики надежности сифона

Для опытного мастера не составит большого труда изготовить конструкцию с разрывом потока самостоятельно с помощью любого обычного сифона и воронки подходящих размеров

При этом важно использовать достаточно широкую воронку, правильно подогнать элементы друг под друга, обеспечить герметичность собранной системы и придерживаться рекомендованной высоты свободно падающей струи

Обзор сифона с разрывом струи смотрите в видео ниже.

Основные функции гидрозатвора

Сифон обеспечивает различие в уровнях давления на входе и выходе. Это явление способствует воспрепятствованию распространения газов, исходящих из трубопровода. Для более качественного функционирования канализационной системы берутся трубы с абсолютно гладкой внутренней поверхностью. Пластик в данном случае является идеальным вариантом, так как пластиковые трубы не имеют заусенцев, шероховатостей. Гидрозатвор, относящийся к унитазу, как правило, выполняется из фаянса, как и основное изделие, ведь он не устанавливается отдельно, а уже встроен в само изделие.

Именно данный гидрозатвор считается основным в системе, так как регулировать всю систему можно лишь после установки смывного бачка. Ведь спуск воды в бачке способствует максимальному колебанию давления. В результате такого действия осушаются гидрозатворы раковин, потому что вода уходит под влиянием образовавшегося перепада давления.

Канализационный обратный клапан: варианты конструкции устройств

Обратные клапаны для канализации классифицируются по виду и принципу работы запорного элемента. Существуют лепестковые, шаровые, межфланцевые и подъемные устройства.

Поворотные (лепестковые) обратные клапаны оснащены подпружиненной круглой мембранной, которая крепится к верхней внутренней части корпуса. В момент свободного перемещения масс по сточной трубе она поднята вверх. Когда возникает обратный ток жидкости, тарелка поворачивается и прижимается к ободку внутренней поверхности выходного патрубка, герметично и плотно перекрывая сечение трубы. Некоторые устройства могут быть оснащены ручным затвором, что представлен второй мембраной, управление которой осуществляется при помощи кнопки.

Обратный клапан имеет более габаритные размеры в сравнении с канализационной трубой. При его установке образуются суженные и расширенные зоны, которые являются идеальным местом для образования засоров. Устранить такие неприятности поможет съемная крышка, которая расположена в верхней части корпуса устройства. В связи с этим для канализации обратный клапан (40 мм) поворотного типа не рекомендуется устанавливать.

Шаровой обратный клапан оснащен запорным устройством в виде шарика. В связи с этим такие модели имеют специфическое внутреннее строение. В верхней части корпуса располагается специальное углубление, где находится шарик в момент беспрепятственного течения фекальной жидкости по трубопроводу. Когда движение сточных масс прекращается, он выкатывается и перекрывает просвет в трубе, препятствуя обратному ходу стоков.

Все клапаны можно классифицировать по конструкции запорного элемента и виду устройства.Обратите внимание! Такой клапан не исключает вероятности подтекания стоков в обратном направлении, что происходит из-за неплотного прилегания шарика к боковой стенке корпуса.

Оба варианта диаметром 50 мм наиболее распространены в системе. Устройства способны выдержать высокое давление, которое характерно для системы многоэтажного здания.

Устройство сухого затвора

Самые распространенные устройства:

  1. Мембранные. Под давлением проходящей через трап воды затвор открывается, и после прохода воды пружина перемещает мембрану в исходное положение. Доступ неприятным запахам надежно перекрывается.
  2. Поплавочные. Работает за счет того, что поплавок всегда находится на поверхности гидрозатвора, а когда вода испаряется, поплавок оказывается в самом низу и закрывает проход.
  3. Маятниковые. Под действием сил гравитации механическое устройство постоянно стремится занять положение, перекрывающее канализационную трубу.
  4. Основанные на свойствах молекулярной памяти материала. Используются трубки из эластичного материала, которая всегда стремится вернуться к своей первоначальной форме.

Сухие и комбинированные трапы изготавливают из прочных материалов (в основном пластиковый корпус и решетка из нержавеющей стали) на современном оборудовании. Модельный ряд этих устройств расширяется, можно подобрать сухой трап, оборудованный обратным клапаном для защиты от попадания в помещение сточных вод из канализационной системы в случае подтопления, а также подобрать модели, которые можно эксплуатировать в неотапливаемых помещениях при условиях минусовых температур, а также сверхпрочные, способные оставаться герметичными при значительной ударной нагрузке.

Гидрозатворные механизмы на кухне

В связи с вышеперечисленными особенностями монтажные работы слива в кухне будут разными. В некоторых случаях требуется предварительная сборка элементов, а в некоторых – сборка водосливной системы происходит во время самого монтажа раковины. Если сливное устройство раковины имеет непростую конструкцию из пластика, стоит проверить элементы на отсутствие трещин и заусениц, чтобы не нарушить герметичность слива воды.

Установка колбы

При установке колбы гидрозатвор снабжают прокладкой, присоединяют крышку, соединения трубы для слива со стаканом гидрозатвора с помощью гайки и уплотнительных прокладок. Далее сифон соединяют к трубе канализации и закрепляют его.

Установка гофры для отвода

Следующим этапом будет установка гофры, которая вставляется в сток для предотвращения протечек. Если раковина имеет систему перелива, то установка выполняется по той же схеме, которая используется для установки умывальника в ванной комнате.

Установка сифона, имеющего два раструба

Если кухонная раковина снабжена двумя отделениями, то нужно использовать сифонное устройство, имеющее два раструба. Особенность монтажных работ заключается в более тщательной проверке стыковочных элементов устройства и проведения герметичных работ с двумя отверстиями раковины.

Чтобы подключить к сифону машинку для мойки посуды, также стиральную машинку необходимо приобрести два штуцера для водоотведения. Шланги, ведущие от посудомоечной машинки к водоотводной системе, крепятся по определенной схеме, зависит способ крепления от того, как штуцер смонтирован, с наклоном либо прямо.

Устранение засора

Поскольку наиболее частая причина плохой работы гидрозатвора – это типичный засор, то решить проблему можно в основном самостоятельно, не прибегая к помощи сантехника.

Очистка колена

Для начала можно попробовать самые обычные методы – очистка вантузом или с помощью специальных чистящих средств. Если это не помогает, то более эффективным методом будет чистка самого сифона. Для этого нужно аккуратно разобрать сифон, предварительно поставив тазик или положив тряпку под слив и прочистить его, используя бытовые средства. Не будет лишним и продезинфицировать внутренние поверхности.

Сантехнический трос

Если результат не достигнут или он незначительный, это говорит о том, что причина засора не в сифоне, а в буквальном смысле глубже – загрязнения забились в самой сливной трубе. Тогда нужно вызывать сантехника, но если в арсенале есть сантехнический трос, то операцию можно проделать самостоятельно. Для этого можно воспользоваться таким алгоритмом действий:

  • Отвинтить верхнюю гайку, соединяющую сифон со сливным отверстием

Отвинтить нижнюю гайку (стык сифона с канализацией)

Приготовить ведро или другую емкость и тогда снять сам затвор

Воткнуть сантехнический трос в сливную трубу

Продевать его вглубь до упора (рука должна почувствовать сопротивление)

Вращательными движениями (с помощью рукоятки) прочистить засор

Бывает так, что труба похожа на змеевик и имеет много зигзагов. Это не повод отказываться от прочистки – можно воткнуть трос через специальное окошко сбоку. В этом случае действовать нужно по такому алгоритму:

  1. Отвинтить специальную заглушку и сразу подставить ведро – скорее всего, выльется большой поток

Аккуратно проталкивать трос в отверстие

Протолкнуть его до упора

Вращать рукоятку до полного удаления мусора.

Варианты устройства гидрозатвора

Гидрозатвор – важнейший элемент канализационной системы, предназначение которого в отсечении неприятных запахов, поступающих из септика (сливной ямы). Проще говоря, это водная пробка, которая находится в трубе даже в том случае, если баней не пользуются. Пример простейшего гидрозатвора – U-образный сифон. В магистрали из пластиковых труб водяная пробка устраивается с помощью трех фасонных элементов: отводов.

Сложность в том, что при редком использовании канализационной системы вода в гидрозатворе имеет свойство испаряться. В этом случае специалисты рекомендуют устанавливать сухой затвор. Он представляет собой несложную пластиковую или металлическую конструкцию, оснащенную пружиной и заслонкой (мембраной), перекрывающей выход из трубы. Когда в систему поступает вода, заслонка под ее давлением откидывается, а после прохождения потока вновь занимает на свое место.

Умельцы изготавливают уникальные самодельные системы затворов для банного слива. При желании можно воспользоваться одним из следующих вариантов.

Описание системыИллюстрация
В разрыв канализационной трубы устанавливают в вертикальном положении пластмассовую воронку диаметром немного большим, чем сечение трубы, и выходным отверстием диаметром 3 см. В воронку помещают пластиковый шарик (для пинг-понга или др.) такого размера, чтобы он перекрывал узкий выход. При попадании в трубу воды шарик всплывает.

Затвор из воронки и шарика. Пример для наглядности

Для устройства сухого затвора пластиковой канализации с диаметром трубы 50 мм потребуется переходник 50/110, который нужно немного доработать: срезать под углом и закрепить на нем круг из толстой резины. После чего конструкцию устанавливают на выходе трубы в септике или сливной яме.

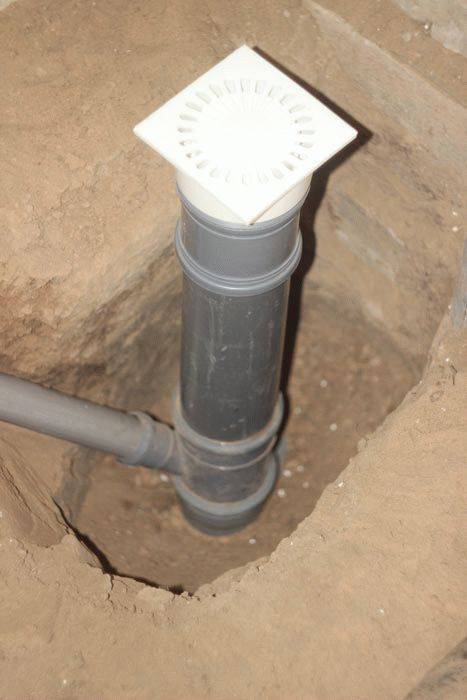

Сухой затвор

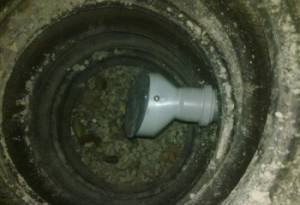

Сухой затвор в сточной яме

Причины срыва гидрозатвора

Иногда возможен срыв канализационного затвора, что происходит по ряду причин:

  • Гидроудары в системе канализации, в результате чего происходит утечка водяной пробки. Водоотводная труба становится доступной для проникновения неприятных запахов.
  • Вакуумная пробка в трубах из-за большого потока воды, которая попадает в канализацию из водосборника, что приводит к перекрытию трубы.

Важно понимать, что качественное техническое обслуживание способно обеспечить бесперебойную работу банной канализации. Трапы для бани являются надежной защитой от проникновения зловонных запахов и газов из водоотводных труб в помещение

Подобные устройства можно приобрести в готовом виде или соорудить собственноручно. По эксплуатационным характеристикам самодельные конструкции затворов абсолютно не уступают заводским аналогам

Трапы для бани являются надежной защитой от проникновения зловонных запахов и газов из водоотводных труб в помещение. Подобные устройства можно приобрести в готовом виде или соорудить собственноручно. По эксплуатационным характеристикам самодельные конструкции затворов абсолютно не уступают заводским аналогам.

Любое капитальное строение – дом, дача или баня – требует надежной канализационной системы. Проведенная канализация в бане обеспечит безопасный вывод и очистку жидких отходов.

Только при соблюдении технологических норм во время сооружения водоотводной системы домовладелец сможет качественно выполнить работу и в дальнейшем наслаждаться оздоровительными водными процедурами в бане.

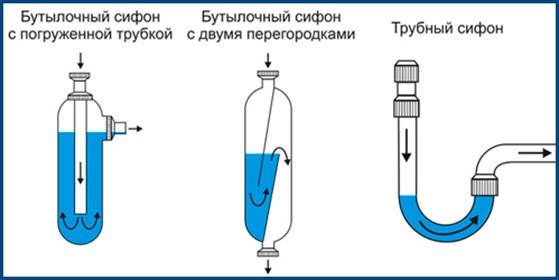

Виды гидрозатворов

Существуют разные конструкции гидрозатворов, работающих на едином принципе, но реализованных разными способами. Распространены следующие виды:

Колено

Это тот самый U-образный вариант конструкции, самый простой и надежный. Коленчатый замок способен выдерживать значительные нагрузки. Длина водяного столба достаточно велика, чтобы обеспечить отсечку биогаза, находящегося под давлением, или переносить залповый сброс больших количеств сточных вод. Чаще всего коленные сифоны устанавливаются под ваннами, душевыми кабинами или посудомоечными машинами. Кроме этого, в конструкциях унитаза и биде также присутствуют коленные варианты гидрозатвора.

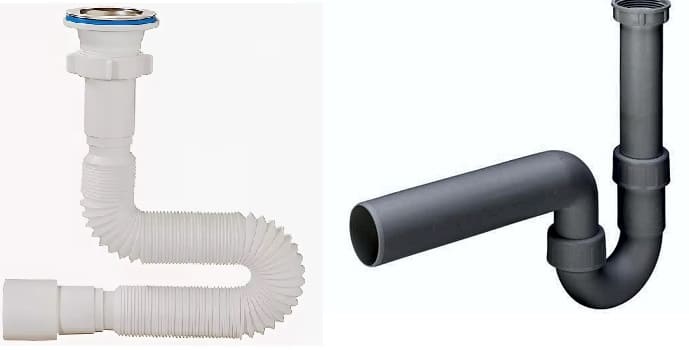

Пример гофры и U — образного варианта

Бутылочный тип

Эта конструкция знакома всем, кому приходилось рассматривать сифон под кухонной мойкой или раковиной в ванной комнате. Она представляет собой пластиковую емкость, в которую входит вертикальная сливная труба. Сбоку из емкости выходит сливной трубопровод, соединенный с канализацией. Вертикальная внутренняя трубка погружена настолько, чтобы ее срез был ниже уровня бокового вывода. Такая конструкция не только обеспечивает надежную водяную пробку, но и образует контейнер для остатков пищи и прочих органических отходов. Когда он переполняется, наружную часть можно открыть, отвинтив колпачок снизу, и очистить контейнер. Бутылочные сифоны изготавливают из полипропилена и менее прочны, чем коленчатые конструкции. Резьбовые соединения ненадежны, что требует довольно частой замены сифона.

Двухоборотный гидрозатвор

Иное название такого сифона — трубный. Он представляет собой несколько усложненный вариант коленного типа, оснащенный съемным коленом или ревизионным люком в верхней части изгиба. Двухоборотный гидрозатвор в канализации встречается в старых домах, на промышленных предприятиях и в иных помещениях, где внутренняя канализация монтировалась давно. В настоящее время этот вариант конструкции используется редко, поскольку конфигурация ванных комнат не позволяет его использовать.

Гофрированный сифон

Самый простой вариант, представляющий собой гибкую гофрированную трубу, изогнутую в форме колена и соединенную для неподвижности пластиковым хомутом.

Конструкция очень проста и может быть сделана своими руками. Однако, внутренняя поверхность гофрированной трубы плохо очищается от мелкого мусора, волос, частиц органики и, в особенности, от тяжелых частиц — песка, цементной крошки и т.п.

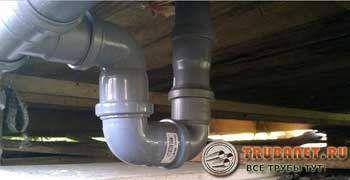

Гидравлический затвор в канализации, изготовленный из гофрированной трубы, требует постоянного внимания и частых прочисток, что создает для пользователя определенное неудобство. При этом, такую трубку можно приобрести отдельно и просто заменить проблемный элемент. Она недорогая и есть в любом магазине сантехники. Перед тем, как сделать гидрозатвор для канализации из гофрированной трубы, следует установить решетку на сливное отверстие для защиты от мелкого мусора.

Гидрозатвор для ливневой канализации

Имеется в виду не промышленная ливневая канализация, которая обеспечивает отведение дождевой или талой воды. Речь о внутренней разновидности — все приемные канализационные устройства, которые находятся на уровне пола, также называются ливневыми. Это воронки или сливные отверстия в душевых комнатах, расположенных в бетонной стяжке пола. К этой группе относятся также сливные отверстия в саунах или банях, бассейнах и т.п.

От промливневых систем их отличает вид стоков — в основном, это обычная вода без крупных и твердых частиц. Особенностью таких сифонов является малый размер, вынуждающий использовать подобие бутылочных конструкций. Для очистки поднимают верхнюю решетку, которая защищает от попадания посторонних предметов.

Установки гидрозатвора на канализацию

Выпускаемые сегодня устройства сифонов настолько понятны и просты, что установить их на место в систему крайне просто и любой человек может выполнить это самостоятельно. Рассмотрим несколько примеров:

  1. Самостоятельно сформированное устройство гидрозатвора может быть выполнено из обрезка трубы и нескольких стандартных фитингов.

Применение дополнительного уплотнения в виде герметика обеспечит длительную работу устройства.

  1. Таким же образом формируется подключение трапа в душевой или ванной комнатах, причем подключать его можно непосредственно к коллекторной трубе диаметром 110 мм.

При необходимости произвести прочистку устройство просто демонтируется, а затем собирается обратно.

Считающийся наиболее сложным в установке гидрозатвор для ванны легко может быть выполнен с использованием гофрированного пластикового шланга. Гофра используется для устройства перелива, являющегося также обязательным элементом сантехнической обвязки ванны, а сифон можно использовать как цельным, подбирая по размерам, так и из такого же шланга

Неудобство работы в стесненном пространстве заставляют уделять особое внимание качеству установки крепежа – без перекосов и строго по резьбе.

  1. Проще всего производится подключение к кухонной мойке бутылочного гидрозатвора.

Для этого нужно установить верхнюю воронку в отверстие раковины и завернуть прижимную гайку. Перед этим под воронку устанавливается прокладка. Не следует чрезмерно затягивать гайку – она может вытеснить прокладку с конического посадочного места и образовать протечку.

После этого на трубу надевается кожух и фиксируется гайкой. От корпуса отводится гофротруба к входной резиновой втулке на отверстии канализационной трубы. Втулка подбирается наружным размером под отверстие, а внутренним – под диаметр наконечника гофротрубы.

Смотреть видео

Как изготовить гидрозатворы своими руками

Совершенно очевидна необходимость сифона в системе канализации. Как сделать эту простую, но немаловажную деталь своими руками? Для этого лучше всего использовать стандартные фитинги нужного размера. Разумеется, нужно владеть навыками пайки пластиковых труб с применением специального оборудования – паяльника.

Смотреть видео

Но это нехитрое искусство и обучиться ему несложно и недолго. Прибор можно взять в аренду с посуточной оплатой не расходуя средств на приобретение.

Гидрозатвор на канализацию для бани

Гидрозатвор — это специально созданная водяная пробка, которая предотвращает попадание «ароматов» канализации в помещение. Вода скапливается в выгнутом участке трубы, полностью перекрывая диаметр. Таким образом, вода не дает запахам проникать в помещение.

Принцип организации гидрозатвора на канализацию

Когда нужно использовать гидрозатвор в бане

В бане использовать гидрозатвор на канализацию нужно в том случае, если слив воды идет в общую систему водоотведения. Если же вода сливается за пределы бани в яму, откуда и впитывается, никакого запаха в этом случае быть не может.

Если канализация бани подключена к общей системе, можно использовать готовые сифоны (как для ванной или умывальника) любой конструкции. Есть в продаже пластиковые или металлические затворы бутылочного типа или из гофрированного шланга.

Гидрозатвор канализационный бутылочного типа

Иногда еще можно встретить чугунный гидрозатвор, но их производство остановлено уже несколько лет назад, и встречаются они в основном в старых домах.

Так выглядит гидрозатвор для пластиковой канализации

В продаже имеются водяные гидрозатворы фирмы CENTER AQUAPA, которые вставляются в пластиковую трубу диаметром 55 мм или 110 мм.

Водяной гидрозатвор CENTER AQUAPA вставлен в трубу диаметром 110 мм

По сути дела, гидрозатвор представляет собой два стакана, вставленные один в другой.

Верхняя и нижняя части гидрозатвора CENTER AQUAPA

После заливки полов в бане, верх гидрозатвора должен оказать в небольшом углублении для полного слива воды.

Верхняя часть гидрозатвора находится на уровне самой нижней точки

У данного гидрозатвора два плюса:

  1. Он дополнительно выполняет роль отстойники;
  2. Даже если в гидрозатворе замерзнет вода, он не будет поврежден.

Как сделать гидрозатвор своими руками

Достаточно легко можно сделать гидрозатвор своими руками. Для этого кусок трубы подходящего диаметра нужно изогнуть в виде буквы «U» и приварить (соединить при помощи муфт) к трубе после воронки стока (высота гидрозатвора обычно 50-70 мм). Делать это желательно во время закладки фундамента и обустройства полов, но если баня уже функционирует и запах мешает, можно попытаться устранить эту неприятность.

Если фундамент столбчатый и канализационные трубы доступны – это облегчает дело. Под баней можно к сливной трубе приварить нужный кусок трубы. Если доступа к трубам нет, придется вам его организовать: разобрать часть пола, если он деревянный, или выпилить «болгаркой» если он бетонный. После чего к канализации при помощи соединительных муфт или сварки присоединить трубу с изгибом.

Нужно учесть, что вода из любого гидрозатвора испаряется. И если длительное время не пользоваться канализацией, дней через 40-50 она высохнет окончательно, и газы из канализации беспрепятственно проникнут в помещение.

Что такое сухой гидрозатвор

Есть еще один вариант гидрозатвора – сухой. В нем нет воды, а в качестве заслонки используются различные материалы. Как вы понимаете, такой гидрозатвор не замерзает. Сухих гидрозатворов для канализации несколько видов:

Это мембрана, которая удерживается пружиной, если воды нет. При поступлении воды мощности пружины недостаточно для ее удержания, заслонка поднимается и вода сливается.

Так выглядит слив с сухим гидрозатвором на канализацию

  • Определенной формы предмет (обычно шарик большего, чем труба диаметра) перекрывает проход для воздуха. Как только вода поступает – предмет всплывает, открывая слив.
  • Более сложные технологически модели, в которых используется молекулярная память материалов.

Для бани элементарный сухой гидрозатвор можно сделать и своими руками, так это довольно просто. Нужно подобрать пластиковый шарик чуть большего размера, чем сливная труба. Положить его на трубу, и сделать какую-то камеру, в пределах которой он будет находиться. Когда воды нет, шарик перекрывает доступ воздуха из канализации. При поступлении воды он всплывает (в пределах камеры) и освобождает сток. Такая система функциональна и в зимних условиях: даже если шарик примерзнет к стоку, немного горячей воды в считанные минуты растопят лед, и система будет функционировать нормально.

Почему гидрозатвор нужен в бане

Независимо от размера бани важным моментом является организация отвода воды. Излишне скопившаяся вода может привести к разжижению грунта, вследствие чего начнут разрушаться конструкции сооружения – фундамент или стены. Важным элементом слива является гидрозатвор для бани, который устанавливается в случае организации водоотведения в систему канализации. Если этого не сделать, то неприятные запахи и газы будут проникать в помещение и не только доставлять дискомфорт, но и повысят опасность возникновения возгорания.

Теперь вы знаете, что такое гидрозатвор и почему необходимо его использовать на всех сантехнических приборах в доме

Важно правильно подобрать устройства для каждой конкретной ситуации. Кроме того, регулярные меры профилактики и прочистки системы увеличат срок эксплуатации водяного затвора

Правила монтажа жидкостной запорной арматуры

Сама инструкция по установке подобной арматуры зачастую не вызывает затруднений даже у дилетантов.

Она складывается из 5 основных действий:

Персональный клапан для унитаза.

  1. Прибор врезается в точку соединения 2 секторов трубы или в месте подсоединения канализационного трубопровода к сантехнике, например, к унитазу;
  2. Если арматура монтируется горизонтально, то выставлять ее нужно четко по уровню, без перекосов;
  3. Те же приборы, которые врезаются в вертикальные и наклонные системы можно устанавливать под произвольным углом;

Принцип работы вертикальной мембранной конструкции.

  1. При сборке канализационного трубопровода соединительные раструбы должны быть направлены навстречу движению жидкости. Вам нужно вытащить сектор трубы и на его место в раструб вставить горловину клапана, после чего отрезать лишнее от снятой вами трубы и вставить ее в клапан с другой стороны;
  2. На последнем этапе обратный клапан или трубы по обе стороны непосредственно рядом с запором нужно жестко закрепить хомутами на полу или ближайшей стене. Этим пренебрегать не стоит, так как работа подобной аппаратуры вызывает небольшую вибрацию, а значит, рано или поздно соединение может разгерметизироваться.

Как видите, инструкция по монтажу обратного клапана своими руками не сложная, но здесь есть масса мелочей, которые нужно учитывать.

Горизонтальный клапан с двумя заглушками.

  • На каждом обратном клапане, вне зависимости от модели, есть стрелочка, указывающая на направление движения жидкости, так что перед тем как установить прибор, найдите эту стрелочку;
  • Не лишним будет перед установкой проверить прибор на герметичность. Для этого возьмите прибор, налейте в него воду, как в стакан, с той стороны, через которую она не должна проходить и оставьте. Как правило, протечки вызваны попавшим мусором или старой прокладкой;
  • Запор на трубу нужно устанавливать того же сечения, что и сама труба. Любой переходник в разы увеличивает риск засора, плюс это дополнительные соединения, а чем этих соединений меньше, тем надежней система;
  • И наконец, подобная аппаратура ставится для предотвращения аварийных ситуаций, а значит, к ней должен быть обеспечен беспрепятственный, удобный доступ на случай прочистки или ревизии.

Пластиковый обратный клапан на 110 мм.

Сложнее всего устанавливать подобную аппаратуру в многоэтажных домах. Идеальным вариантом считается установка запорной арматуры на входе в трубу центрального стояка.

Но все дело в том, что габариты санузлов в большинстве наших домов, мягко говоря, скромные, а клапан под трубу сечением 110 мм штука объемная. Вот и приходится хозяевам вместо одного капитального общего клапана ставить несколько персональных на каждый слив.

В литературе я встречал предложение установить подобный запор на подъездный стояк, чуть ниже слива первого этажа. Но это может быть оправданным, только если засоры регулярно происходят не в самом стояке, а в центральном канализационном колодце или магистрали, что поверьте, бывает крайне редко.

Обратный клапан с поворотом на 90º.

Дело в том, что установка клапана чуть ниже первого этажа фактически бесполезна. Подумайте сами, вода ведь идет не снизу, труба заполняется за счет слива стоков с верхних этажей. Если засор будет в подвале на стояке, то система заполнится до клапана, он закроется и система продолжит наполняться дальше, а значит, зальет первый этаж.

Врезка затвора на центральный слив.

В частных домах, как правило, места хватает, но здесь нет смысла устанавливать такой клапан в жилом помещении. Подтопление может идти только со стороны септика или общей центральной канализационной магистрали.

Соответственно прибор лучше ставить либо в подвале, либо в отдельном утепленном колодце, оборудованном специально под установку запорного клапана.

Конструкция с возможностью ручной блокировки потока.

При монтаже на выводы дренажной системы, запорами нужно оборудовать все выводные трубы. В данном случае места в колодце достаточно и можно смонтировать практически любую модель, но здесь лучше устанавливать клапана с поплавками.

Поплавки это та же самая лепестковая система, только к поворотному штоку мембраны подсоединяется поплавок. При наполнении резервуара поплавок всплывает и клапан закрывается. Данный процесс наглядно показан на видео в этой статье.

Варианты металлической запорной арматуры.

Прокладка дренажной канализационной системы

Подобная система водостока больше подойдет для малогабаритных парных, рассчитанных на небольшое количество посетителей. Канализация в бане на основе дренажа обустраивается следующим образом:

  1. Рядом с парной устанавливается дренажный колодец на глубину ниже уровня промерзания почвы (до 150 см).
  2. На дно подготовленного котлована насыпается глиняный слой (не более 11 см), чтобы предотвратить просачивание стоков в землю.
  3. Глина засыпается составом из керамзита, щебня, гравия и песка толщиной до 50 см. Сыпучие материалы используются для обустройства дренажной подушки.
  4. Поверх дренажа насыпается слой грунта, тщательно трамбуется.
  5. Колодец для дренажа обустраивается специальным желобом, который используется для отвода стоков в земляные траншеи.
  6. Канализационная труба, проложенная от бани к дренажному колодцу, утепляется. Это предотвратит ее возможное промерзание в зимний период.

Если дренажная канализация прокладывается на песчанике, сточный колодец можно заменить дренажной траншеей глубиной до 110 см, шириной до 35 см. Верхняя часть траншеи защищается щебеночным слоем толщиной в 25 см. Это способствует тому, что стоки будут выводиться в дренажное основание.

Виды гидрозатворов

Есть несколько разновидностей этих приборов:

  1. коленный;
  2. бутылочный;
  3. сухой.

Коленные гидрозатвор

Это самое простое устройство. Состоит из двух U образных патрубком которые соединены в виде буквы S, или гофрированного шланга, так же изогнутого в виде буквы S. Достоинством коленных сифонов является способность выдерживать большое давление. Пропускная способность зависит от диаметра трубы или шланга.

Из недостатков можно выделить сложность очистки. Если сифон выполнен из трубок, то при необходимости прочистить его могут возникнуть сложности, так как конструкция не разборная.

Если он выполнен из шланга, проблем с очисткой не возникнет. Так же коленные гидрозатворы могут оборудоваться дополнительным отверстием, для подключения стиральной машины или перелива с ванной.

Бутылочный гидрозатвор

Эта конструкция выполняет две функции: отстойник и запирающее устройство. Трубка подключенная к сливному отверстия находится в емкости. Емкость имеет свой выход который подключается к канализации. Конец сливной трубы находится ниже уровня выходного отверстия, что и обеспечивает эффект гидрозатвора.

Устройства разборные и производятся в основном из пластика. Нижняя часть отстойника оснащена крышечкой с резьбой, открутив которую можно очистить сифон от осадка. Сливная трубка и емкость соединяются с помощью гайки.

Такое соединение является слабым и неспособно выдержать давление от большого количества воды. Поэтому устанавливаются они в основном на раковины, а для ванн не подходят.

Трап с гидрозатвором

Канализационный трап — сливное отверстие в полу, разновидность бутылочного гидрозатвора. Такие сифоны устанавливаются когда подключиться к системе можно только горизонтально, то-есть вдоль перекрытия.

Трап в основном выпускаются из металла и неразборными. Прочистить можно только сняв верхнюю решеточку.

Возможно вас заинтересует:

Разводка канализации в частном доме

Запах из канализации в квартире как устранить

Обратный клапан для канализации

Аэратор канализационный

Сухой гидрозатвор

Сухие гидрозатворы — современные сифоны, которые являются принципиально другим устройством. Гидрозатвором их называют можно сказать «по привычке», только из-за их расположения под сантехническими приборами.

Состоит из пластиковой трубы внутри которой закреплена мембрана.Мембрана пропускает воду только в одном направлении, при прекращении потока она закрывается. Весьма капризное устройство, при использовании в кухонных мойках быстро выходит из строя.

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
