Как правильно установить канализацию в квартире? Обзор +Видео

Первый этап – планирование

Схема канализации квартиры

Прежде чем выполнять разводку труб и установку сантехники, необходимо выполнить планировку канализационной системы. Схема включает следующие элементы:

  • места расположения сантехнических приборов: унитаз, раковина, душевая кабина, ванна, посудомоечная машина, биде;
  • длина и диаметр труб;
  • расстояние от стен до сантехники и труб;
  • расположение стояка;
  • диаметр сифонов для подключения раковины и ванны;
  • количество соединительных элементов (фитингов);
  • угол наклона системы;
  • расположение ревизионных точек.

Канализационные трубы

Диаметр канализационных труб подбирается не произвольно, существуют рекомендации по их размеру:

  • для стояка сечение – 110 мм;
  • для унитаза – 110 мм;
  • для ванны, мойки и других приборов – 50 мм.

Уклон тоже не придется выбирать самостоятельно, трубы с диаметром до 50 мм располагаются под углом 3º, а 110 мм – 2º. Это значит, что на участке в 1 метр изменяется наклон на 3 и 2 см, соответственно. Правильное расположение магистрали обеспечивает движение воды в самотечной системе.

Инструкция по замене стояка канализации

Перед тем, как выполнять замену, следует решить – действительно ли она требуется, или устройство канализационного стояка позволяет обойтись менее радикальными средствами. При отсутствии явных протечек и различных трещин и сколов нет необходимости выполнять замену, поскольку в случае правильного обращения чугун является достаточно долговечным материалом, а его замена пластиком – достаточно дорогое удовольствие.

В случае же прогнивания стояка сомнения в необходимости его замены отпадают.

Материалы

Для замены стояка канализации потребуются следующие материалы:

  • Манжет резиновый для уплотнения пластиковых труб в старом чугунном раструбе;
  • Тройник пластиковый с диаметрами 110/110/110 мм, подбираемый под нужные углы или крестовина диаметрами 110/110/110/50, имеющая отвод 50 в нужную сторону;
  • Одна или две трубы диаметром 110 мм нужной длины;
  • Компенсатор диаметром 110 мм для удобства соединения пластиковых труб;
  • Пластиковый переходник с резиновыми манжетами для соединения верхней трубы без раструба;
  • Металлические хомуты для крепления канализационного стояка к стене;
  • 2-4 отвода пластиковых с углом поворота в 45° на случай необходимости выравнивания в сторону или смещения стояка;
  • При наличии прочистного люка на старом стояке, его следует сохранить.

Инструменты

Канализационный стояк

Замена канализационного стояка своими руками выполняется с помощью следующих инструментов:

  • Небольшая болгарка с 3-4 запасными дисками;
  • Стамеска;
  • Ведро;
  • Штукатурка;
  • Защитные очки;
  • Различные отвертки;
  • Силиконовый герметик;
  • Стремянка.

Демонтаж старого стояка

Демонтаж стояка

При наличии всех необходимых инструментов и материалов первым делом демонтируют старый стояк канализационный:

  1. На высоте примерно 1 м над распределительным тройником делают разрез, не срезая полностью трубу;
  2. Аналогичный надрез выполняют на расстоянии около 8 см под потолком в ванной комнате;
  3. В сделанный надрез при помощи молотка загоняют зубило или стамеску, чтобы стояк лопнул.
  1. Операцию повторяют для верхнего надреза, после чего вынимают кусок трубы.
  2. Далее необходимо вынуть тройник из нижнего раструба, что довольно сложно:
    • В случае шатания нижней части трубы, тройник можно вытащить;
    • Если труба не шатается, тройник срезают болгаркой, не трогая нижний раструб.
  1. После удаления остатков тройника раструб как следует очищают от грязи.

Монтаж нового стояка

Процесс установки стояка

Новый канализационный стояк устанавливают следующим образом:

  1. В верхней части полипропиленовой трубы устанавливают резиновую манжету-переходник, одеваемую на идущий из квартиры выше чугунный стояк. Промазывают соединение герметиком.
  2. Поверх резиновой манжеты устанавливают пластиковый переходник.
  3. Второй переходник из резины устанавливают в нижнюю часть на раструб трубы или на тройник, если он остался.
  4. Отмеряют нужную длину трубы с компенсатором:
    • Вставляют трубу в верхний переходник;
    • Отрезают трубу не более, чем в 5 см выше раструба со вставленным компенсатором;
    • Выполняют замеры и соединяют детали.
  1. Как следует закрепляют пластиковый стояк на стене с помощью хомутом, предотвращая его постепенное смещение вниз, приводящее к появлению разрыва.
  1. Каждое из соединений тщательно промазывают силиконовым герметиком.

На этом замена стояка канализации завершена. Как видно из инструкции, данный процесс выполняется достаточно просто и не требует специальных знаний и умений, но в случае неуверенности в своих силах данную работу лучше все же поручить профессионалом – это в любом случае обойдется дешевле возможного последующего ремонта при неправильной замене.

Проведение расчетов

Расчетный этап в составлении схемы разводки канализации является первостепенным. Стоит знать, что малейшее допущение ошибок при расчетах способно сыграть злую шутку с хозяевами квартир и в новосторойке, и во вторичном доме. Поэтому стоит быть особенно внимательными.

В плане прокладки труб должны фигурировать такие данные:

  • Место установки центрального стояка в квартире и его протяженность в метрах.
  • Точки ввода труб канализации/водопровода от кухни и ванны в стояк.
  • Размеры помещений ванны, кухни и других вспомогательных территорий, в которых будут установлены сантехнические приборы.
  • Точки расположения все приборов и оборудования, работающих с водой. Здесь же нужно указать расстояние их до стен и сами размеры техники.
  • Длины всех труб от каждого из приборов и места установки соединительных фитингов.
  • Место монтажа вакуумного клапана (гидрозатвора) для надежной вентиляции канализационной системы.
  • Также в схеме должны быть указаны диаметры всех труб коллектора на каждом из участков.

Виды труб для канализации в квартире и их преимущества

Раньше во всех новостройках для разводки системы канализации в квартирах использовали исключительно чугунные трубы. Но сегодня такой вид материала уверенно вытеснил пластик. Трубы из поливинилхлорида, полиэтилена или полипропилена широко используются при создании внешней и внутренней систем для отвода стоков. Причин тому достаточно:

  • Легкость материала, а, значит, его повышенная мобильность. Проводить укладку и монтаж такого коллектора может один мастер без посторонней помощи.
  • Полностью инертны к агрессивным средам, коими являются бытовые серые и фекальные стоки.
  • Не подвержены коррозии и благодаря этому служат до 100 лет.
  • Имеют гладкую внутреннюю поверхность в отличие от труб чугунных. Благодаря такому свойству фекальный налет на стенках пластикового коллектора не образовывается. А значит, минимален риск застоев и засоров в системе.
  • Отлично и просто осуществляется ввод патрубков системы в фитинги без необходимости использования при монтаже сложного оборудования в виде сварочного аппарата и пр.

Этапы работ

  • Сначала приступаем к демонтажу системы старого образца на полу. Выполнять работу нужно аккуратно, чтобы чрезмерным усилием не повредить трубы у соседей.
  • Менять канализационную систему в квартире нужно со стояка общего, если тот имеет следы коррозии. При этом если соседи сверху не собираются в ближайшее время менять свой стояк на пластиковый, то следует приготовить специальные крепления. Поскольку вес чугунной трубы будет давить сверху на пластик и ПВХ стояк может не выдержать такой нагрузки.
  • Стояк монтируют снизу вверх.

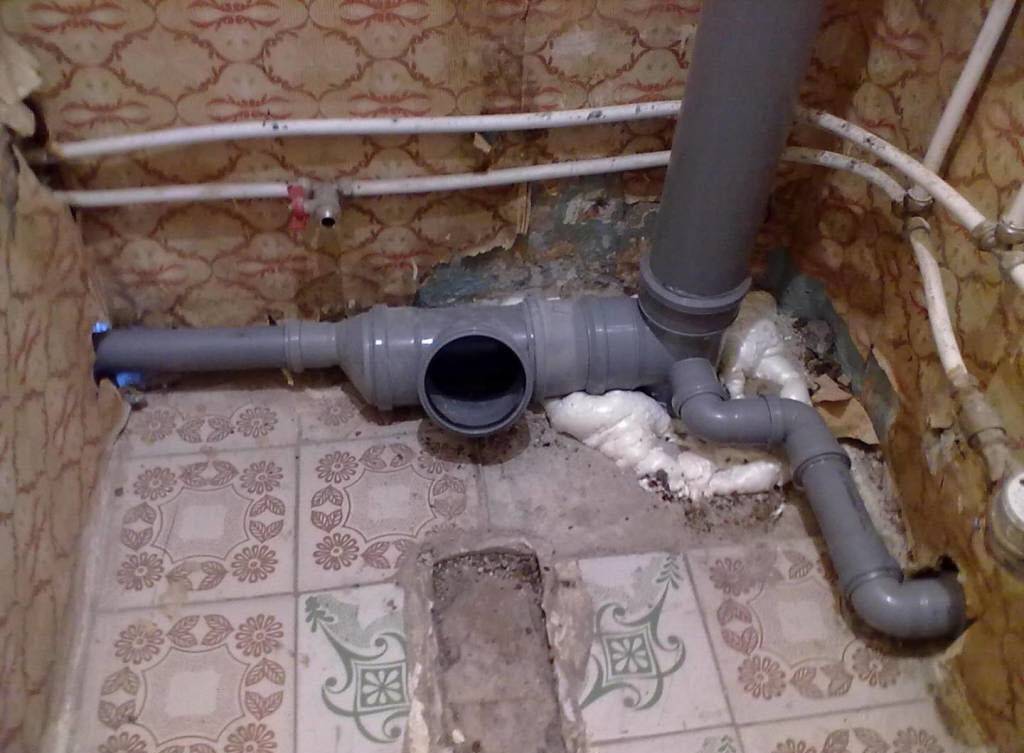

  • Когда стояк установлен, начинаем разводку труб по ванне и кухне, предварительно установив от трубы центрального стояка крестовину (тройник).
  • Все прорезиненные манжеты для большей надежности можно смазывать сантехнической пастой. Хотя и без того система с прокладками из резины будет герметичной.
  • В тройник производим монтаж трубы для общего отвода стоков.

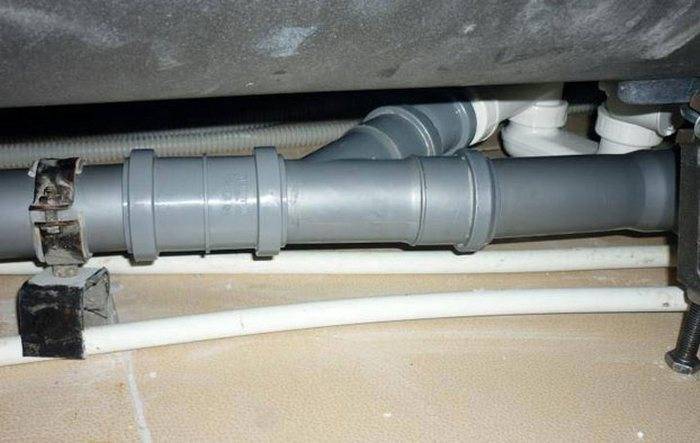

  • Все установленные новые трубы фиксируем к стене при помощи хомутов нужного диаметра. При необходимости край трубы, расположенный ближе к стояку, нужно опустить с заданным уклоном, как показано на видео ниже.
  • Все раструбы для ввода отдельных линий на монтируемых участках сточной системы должны смотреть по ходу тока воды.
  • Не забываем об уклоне коллектора для самотечной транспортировки стоков без риска возникновения засоров. Как правило, опустить трубы нужно из расчета в среднем от 1,5 до 2 см на один метр трубопровода.
  • Готовую и собранную по полу систему осматривают на предмет прочности соединений. После этого нужно сделать испытание канализации методом пролива. Достаточно открыть воду во всех сантехнических устройствах на 2-3 минуты и опустить её в канализацию.
  • Если течей не обнаружено, значит, коллектор собран правильно и может эксплуатироваться без проблем.

Видео: замена канализации в квартире для отвода стоков
