Особенности использования канализационных насосных станций

Как выбрать канализационный насос?

Выбирая насос для установки в частном доме, следует придерживаться нескольких важных правил. К ним относится:

  • Лучше выбирать устройство, имеющее на 20–30 % больше требуемой мощности. Такой насос прослужит намного дольше, а его элементы будут изнашиваться значительно медленнее;
  • Следует изучить особенности монтажа агрегата и возможность его подключения в определенных условиях;
  • Для загородных домов и дач подойдут погружные модели. Для туалета в квартире лучше выбирать поверхностные насосы;
  • Перед тем, как приобрести понравившеюся модель насоса для унитаза и других целей, нужно почитать отзывы людей, уже купивших ее;

  • Лучше всего покупать насосы, выпущенные известными производителями. При этом следует стараться не приобрести подделку;
  • При выборе насоса с измельчителем, необходимо изучить расположение дробильных элементов и патрубков для подсоединения труб и шлангов;
  • Важную роль в конструкции играет диаметр проточного отверстия. От этого параметра зависит, насколько большие твердые фракции будут попадать внутрь устройства;
  • Нужно обязательно уточнить о способе охлаждения мотора насоса.

Не стоит игнорировать какое-либо из перечисленных правил. Они помогут выбрать подходящий насос для раковины и других бытовых целей.

Типичные монтажные ошибки

Из-за неправильной установки резервуара, его наклона или неправильной засыпки может произойти повреждение стен резервуара, патрубков или подходящих труб. Такие проблемы грозят ручной раскопкой емкости и немалыми финансовыми затратами.

Поэтому следует разобрать типичные ошибки заранее, чтобы не повторить их при монтаже собственной КНС.

  1. Неправильна засыпка грунта. Вероятные ошибки: заполнение мерзлым грунтом или крупными камнями, отсутствие послойной утрамбовки. Следствием может быть просадка земли с повреждением или сдвигом внутреннего трубопровода.
  2. Различный тип засыпки с разных сторон. Если с одной стороны высыпали в яму машину песка, а с другой – землю, то со временем может произойти перекос емкости с повреждением внешних труб или самого резервуара.
  3. Неверная оценка количества грунтовых вод, из-за чего происходит сильное проседание всей КНС с разрывом труб и повреждением резервуара.
  4. Использование клиньев для выравнивания фундаментных плит. Следствием может быть постепенное смещение резервуара в сторону с разрывом труб.

Оценить правильность установки КНС могут лишь люди, имеющие геодезическое образование и опыт монтажа подобных конструкций. Поэтому доверять установку этого дорогостоящего оборудования неспециализированным организациям не стоит.

Сферы применения, назначение и преимущества КНС

Оборудование применяется в быту для принудительного отправления жидкости из ванных, туалетов, другой сантехники в емкости для их сбора и переработки. С его помощью собирают дождевую воду, откачивают жидкость из затопленных подвалов.

Сфера применения не ограничивается бытом. КНС применяются в кафе, ресторанах, супермаркетах. Они незаменимы в химической промышленности, на предприятиях нефтеперерабатывающей отрасли. Агрегаты справляются с задачами по перекачке и сбору жидкости, если правильно подобрана мощность, проведен качественный монтаж.

Это происходит при таких условиях:

  1. Емкости со стоками, трубопроводы расположены ниже точки, куда необходимо транспортировать отходы.
  2. Рельеф не позволяет обеспечить передвижение жидкости самотеком.
  3. Емкость для сбора жидкости расположена далеко от точек, откуда она отводится.

С помощью КНС можно подавать нечистоты в централизованную канализационную систему, если она на большом удалении.

Это оборудование приспособлено к сложным условиям эксплуатации и отличается преимуществами:

  1. Поставляется в сборе готовым к работе или комплектуется всем необходимым.
  2. Используются современные материалы: стеклопластик, нержавеющая сталь, ПВХ. Оборудование служит более 50 лет.
  3. Устойчивость к воздействию агрессивных химических веществ. Сточные воды любого происхождения не повреждают агрегат.
  4. Работает при температуре -40…+40°С, в регионах с вероятностью землетрясений.
  5. Прочный долговечный корпус благодаря современной технологии изготовления.

Оборудование не требует регулярного обслуживания, экономичное в работе. Множество модификаций позволяет сделать выбор самой подходящей.

Особенности выбора КНС

Канализационные станции применяются в тех случаях, когда невозможен отвод сточных, промышленных или ливневых вод, а также отходов самотеком. Сейчас на строительном рынке презентовано огромное количество разных надежных и долговечных КНС. Несмотря на это подходить к их выбору стоит с полной ответственностью

В первую очередь необходимо обратить внимание на следующие характеристики:

  • В каком количестве и какая жидкость перекачивается определенной насосной станцией;
  • Ознакомиться с параметрами и мощностью насосного оборудования;
  • Изучить материал, из которого изготовлены основные части станции. От этих характеристик будет напрямую зависеть возможность перекачивания стоков различного состава.

Несомненно, и все остальные аспекты будут влиять на надежность, возможность установки и внешний вид станции, но эти три, в первую очередь смогут охарактеризовать работоспособность оборудования. Обязательным условием качественной станции будут элементы, изготовленные из нержавеющего материала. Кроме этого выбирая насосную станцию, стоит отталкиваться от особенностей региона.

После приобретения насосной станции требуется выполнять своевременное обслуживание системы и ее очистку. Лучше всего данные работы доверить знающим людям, которые смогут это сделать качественно и профессионально.

Заключение

Приобретение и установка КНС в настоящее время требует огромных затрат. В целом стоимость будет полностью зависеть от ее комплектации. Но, несмотря на свою немаленькую стоимость в большинстве случаев это единственный выход для отвода отходов и сточных вод. Такая система считается одной из самых важных инженерных сетей, которые способны эффективно и качественно осуществлять отвод сточных вод и отходов жизнедеятельности.

Современные насосные станции

Станция канализационная Aquatica

Универсальные КНС изготавливают из полипропилена высокого качества, стали или стеклопластика по индивидуальным либо типовым проектам. Предназначены они как для отдельно стоящих зданий, так и для коттеджных поселков или небольших производственных предприятий.

Современные канализационные станции представляют собой емкости круглой, цилиндрической или прямоугольной формы в горизонтальном или вертикальном исполнении. Некоторые модели имеют два отделения — приемное и машинное. В приемной камере есть специальная корзина для загрязнений, которую при необходимости можно снять. В машинном отсеке расположено насосное оборудование с задвижками и обратными клапанами. Рядом с канализационной станцией находится пульт управления.

На рынке можно встретить и другие конструкции насосных станций, которые состоят из одного резервуара. В нем смонтировано все необходимое оборудование и фекальные насосы. Они занимают намного меньше места, и в этом их преимущество.

Монтаж канализационных сооружений очень прост. Их ставят на выровненную горизонтальную поверхность или бетонную площадку, а затем подключают к отводящему и подводящему трубопроводам.

Особенности современных насосных станций

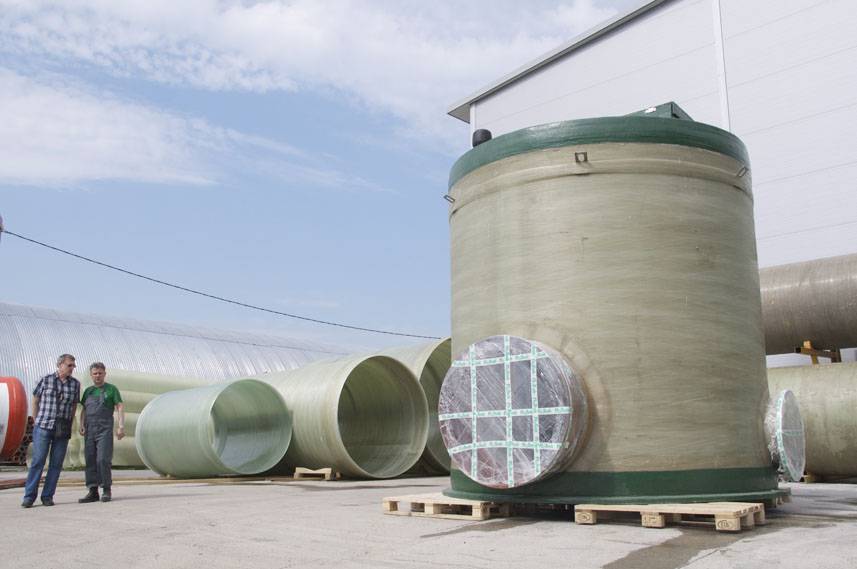

КНС из стеклопластика с насосами Grundfos

Универсальные КНС являются наилучшим решением для:

  • Частных построек с низкой глубиной расположения сливных труб для последующего сброса сточных вод в централизованную канализацию.
  • Сбора ливневой воды из дренажной системы и дальнейшей ее перекачки с частной территории.
  • Коттеджных поселков, где необходимо перекачивать канализационные жидкости на большие расстояния.
  • Различных объектов с наличием подвальных помещений, из которых требуется поднимать стоки на высоту.

Они экономичны, герметичны, долговечны и просты в монтаже, имеют сравнительно небольшие размеры и не требуют постоянного присутствия обслуживающего персонала.

Самые маленькие КНС предназначены для бытовых целей. Это герметичные емкости, которые можно подключать непосредственно к унитазу. Своим внешним видом они не портят санузел, так как изготовлены в соответствующем дизайнерском стиле. Комплектуются такие станции небольшими фекальными насосами, оборудованными режущим механизмом. Он позволяет избежать наматывания волокнистых включений и последующего заклинивания рабочего колеса. Такие «малышки» способны откачивать стоки, поступающие из двух санузлов, и поднимать их на высоту до 5 метров.

Мини станция

Современные КНС имеют ряд преимуществ:

  • компактность
  • экологическая безопасность
  • экономия электроэнергии по сравнению с большими станциями
  • бесшумность работы
  • малая вибрация
  • привлечение небольшого числа работников для обслуживания автоматики
  • использование в разных климатических зонах
  • легкость установки и демонтажа
  • экономия полезной площади

Три варианта станций, которые можно установить самостоятельно

Уверяю вас, что монтаж КНС своими руками вполне реальная задача даже для любителя. Дальше я расскажу вам, как установить бытовую станцию для квартиры, заводскую модель для частного дома и самодельную КНС, опять же для частного дома.

Вариант №1. Устанавливаем бытовой агрегат

ИллюстрацииРекомендации
Характеристики бытовой КНС.

Мы будем рассматривать одну из наиболее популярных моделей «Grundfos Sololift 2»:

  • Производительность — 8,94 м³/ч;
  • Высота водяного столба 8,5 м;
  • Мощность установки 620 Вт;
  • Встроенный измельчитель;
  • Ориентировочная цена 18 тыс. руб.
Инструмент.

  • Отвертки;
  • Уровень;
  • Ножовка по металлу;
  • Линейка или рулетка;
  • Нож монтажный.
Инструкция.

Для установки КНС, пол должен быть ровным и строго горизонтальным, обычно аппарат монтируется за унитазом.

Подключаем слив от раковины

Монтируем сливную трубу от раковины или ванной. Для самотека наклон должен быть от 3 см на 1 погонный метр;

.

Установка напорного трубопровода.

Напорный трубопровод должен монтироваться без острых углов.

Вариант №2. Устанавливаем заводскую станцию в частном доме

Также мне пришлось монтировать автономную насосную станцию, но это уже не просто КНС рассчитанный только на перекачку стоков, а целый очистной комплекс.

ИллюстрацииРекомендации
Моделей таких станций сейчас много и характеристики у них похожи. Из отечественных производителей выделяются «Астра» и «Топас», цена агрегата рассчитанного на дом с проживанием 4-6 человек стартует от 80 тыс. руб.
Пробиваем выход из дома.

Сначала в фундаменте нужно пробить отверстие под вывод трубы и вывести канализационную трубу.

Диаметр трубы 100 мм, труба укладывается с наклоном 3 см на 1 м.п.

Трубу лучше брать для наружных работ, она имеет характерный оранжевый цвет.

В данном случае труба закладывалась на глубину около полуметра.

Копаем котлован.

Размеры самого агрегата 820х1000х2000 мм, котлован решили копать с размерами 1300х1500 мм, для разметки сбили деревянный шаблон.

Глубина котлована чуть более 2 м. Когда выкопали яму, станцию еще не привезли, котлован стоял в ожидании несколько дней.

В результате после небольшого дождя стенки ямы частично обрушились.

Чтобы как-то исправить положение пришлось сбить деревянный короб и установив его в нижней части укрепить проблемные места и слегка углубить яму.

Внизу на 20 см мы насыпали и хорошо утрамбовали песчаную подушку.

Устанавливаем агрегат.

Сама по себе станция пластиковая и пустая весит порядка 100 кг. Теоретически можно вставить ее в котлован вдвоем, но мы пригласили еще пару человек.

Подсоединяем сливную трубу.

Чтобы подсоединить слив из дома, в положенном месте (по инструкции) мы прорезали электролобзиком отверстие под трубу 100 мм.

После чего вставили в него переходник.

К этому переходнику через резиновую прокладку смазанную силиконом подсоединили слив.
Пропаиваем стык.

Так как корпус станции и труба у нас из пластика, припой взяли полипропиленовый (шел в комплекте со станцией), а паяли строительным феном с насадкой, при температуре 500 ºС.

Напорный выход со станции подсоединялся аналогично, только трубу взяли на 50 мм.
Утепление.

Станцию мы обложили пенопластом толщиной 100 мм, а оставшийся зазор засыпали песком и утрамбовали.

Трубы утеплялись при помощи специальных пенопластовых коконов, стоят они не дорого и монтируются просто. Нужно надеть 2 половинки кокона на трубу и зафиксировать скотчем.

Подключение.

Кабель питания и кабель управления, от станции, до шкафа стоящего в доме прокладываются в пластиковой гофре.

Подключение не составило большого труда, потому как все расписано в инструкции.

Вариант №3. Для самоделкиных

ИллюстрацииРекомендации
Корпус.

Для самодельной КНС мы использовали пластиковую трубу «Alta Plast Tuba» большого диаметра с запаянным дном (такие продаются).

Схема.

Идея проста — установить в трубу погружной фекальный насос с измельчителем, подвести к трубе слив и вывести напорную трубу для откачки стоков.

Инструкция

Выкапываем котлован;

:

  • Дальше опускаем на дно погружной насос и, чтобы можно было извлечь, подвешиваем его на трос;
  • Врезаем влагозащищенную розетку и подводим электропитание;

Вентиляция канализации

Для того чтобы КНС не стала источником неприятного запаха. в ней должна быть вентиляция, то есть циркуляция воздуха. Это гарантирует удаление вредных газов, которые наверняка будут возникать при работе станции.

Обратите внимание на охлаждение, ведь во время работы насосов выделяется некоторое количество тепла. В случае отсутствия воздухообмена высокие температуры способны вывести агрегаты из строя

Вентиляцию также необходимо рассчитывать, и при этом важно учесть:

Вентиляцию также необходимо рассчитывать, и при этом важно учесть:

Вентиляцию также необходимо рассчитывать, и при этом важно учесть:

  • излучение оборудования (тепловое);
  • объем резервуара;
  • уровень влажности, ведь она может повлиять на работу оборудования и электроники.

Стоит учесть, что рекомендованным параметром воздухообмена считается кратность его пяти.

Где установить?

Если в доме имеются санузлы ниже уровня первого этажа, то есть магистрали трубопровода, имеет смысл устанавливать мини-КНС, причем прямо в санузле. Чаще всего этим местом является пространство между канализацией и выводом из унитаза. Подобное оборудование в основном имеет измельчитель для отходов. Для того чтобы подключить станцию, не нужно использовать большие по диаметру канализационные трубы. Их выходное отверстие имеет диаметр от 32 до 40 мм.

Если же от дома до коллектора большее расстояние, то целесообразно устанавливать типовую канализационную насосную станцию, а значит, монтировать необходимо за пределами дома. Это полноценная станция, но в уменьшенных масштабах.

Монтаж бытовой КНС

Прежде чем начать установку, нужно определиться с ее местом. Чаще всего там должен присутствовать перепад между подающей и приемной трубами. Но каждый случай стоит рассматривать индивидуально, с оглядкой на специфику системы и рельеф местности.

  1. Для начала следует подготовить монтажную яму. Размеры ее должны быть больше, чем у канализационной насосной станции. Причем это отличие составляет 10-15 см. Такой запас позволит подключить трубопровод без особых сложностей.
  2. Дно ямы нужно утрамбовать. Для этого используют слой щебня, после него настилают подушка из песка.
  3. На песчаную подушку устанавливают железобетонную плиту, а уже на нее станцию.
  4. Корпус КНС необходимо прикрепить к плите.
  5. Потом следует подключить трубы входа и выхода.
  6. После завершения всех работ пространство между котлованом и станцией засыпают песком.

Производить пуск и наладку нужно только с участием компании-продавца.

Такую станцию важно регулярно обслуживать. Для того чтобы делать это правильно, необходимо ознакомиться с инструкцией по эксплуатации

Основными пунктами в обслуживании являются:

Основными пунктами в обслуживании являются:

  1. Регулярные плановые осмотры состояния корпусов и оборудования.
  2. Ежегодные проверки оборудования, насосов и управляющих узлов специалистами.
  3. Удаление иловых отложений. Это можно сделать, откачивая их по мере надобности.
  4. Удаление посторонних предметов, которые не пускает внутрь предохранительная решетка.

Рекомендовано к прочтению: Что делать с запахом из канализации в квартире?

Выполняя эти несложные правила, вы сможете пользоваться станцией долгие годы.

Мы не раз сегодня упоминали о мини-КНС – это небольшие по габаритам установки, которые используют для откачки стоков из унитаза, включающих в себя фекалии и туалетную бумагу. Используют в помещениях подвального типа и на цокольных этажах.

Такие станции имеют три выхода для подключения разных стоков:

Установка представляет собой пластиковый резервуар, в котором размещен погружной насос. Он включается в работу при помощи гидродинамического реле тогда, когда резервуар наполняется. Мини-КНС включает в свой состав режущий механизм и приемный фильтр. Первый отвечает за измельчение твердых и волокнистых отходов. Это позволяет использовать трубы с малым сечением. Также в ее составе, как и у старшего брата бытовых КНС, имеются вентиляционная установка и запорный механизм, который не допустит переливания стоков.

Монтировать такую станцию можно самостоятельно, причем не нужно никакой разрешительной документации для этого. Она может работать в автоматическом или принудительном режиме. Большинство мини-КНС оборудуют в любом месте в санузле. Там происходит измельчение, только после этого отходы поступают в канализационную систему. Стоки могут подниматься на высоту до 6 метров, а расстояние по горизонтали до 100 метров.

Классификация канализационных станций

Классификация канализационных станций.

По габаритам станции различные — от компактных, размещаемых в санузле, до цистерн на десятки кубов. Габариты — не единственное различие в моделях. КНС классифицируются по многим другим признакам.

Основной узел оборудования — насос.

Бывают такие типы помп:

  1. Погружные напорные. Постоянно находятся в перекачиваемой жидкости. Поэтому корпуса изготавливают устойчивыми к химически активным веществам. Не требуют отдельного места, хотя при необходимости можно установить на поверхности. Помпа постоянно охлаждается, поэтому служит долго.
  2. Консольные. Агрегаты с большими габаритами и мощностью. Используются в промышленности. Устанавливаются на бетонную площадку.
  3. Поверхностные самовсасывающие. Способны перекачивать нечистоты с высокой степенью загрязненности, твердыми включениями. Удобны в обслуживании. Закачивают стоки в корпус станции, откуда их удаляют очищенными.

Возможна установка в горизонтальном, вертикальном положении. Располагают в углублениях, на поверхности. Основное оборудование может быть заглубленным, а блок управления — снаружи.

Руководство работой станций осуществляется по схемам разной сложности.

Возможны такие виды управления:

  1. Ручное — простое и надежное. Модули запускаются и отключаются в зависимости от степени заполнения резервуаров, которые проверяются человеком. Применяются в частном секторе, при небольших объемах стоков.
  2. Дистанционное. Датчики контролируют состояние емкостей, сведения отражаются на пульте. С него управляют работой насосов.
  3. Автоматическое. В резервуаре КНС или поблизости находятся датчики и реле.

Оборудование различают также по типам сточных вод:

  1. Для нечистот из частного дома, небольших заведений. Эксплуатируется в стандартных условиях.
  2. Промышленное. Для оборудования, размещенного в емкостях, помп используются материалы, устойчивые к химическим веществам, изменениям температуры.
  3. Для ливневой канализации. Оснащается дополнительным оборудованием.
  4. Для стоков с осадками. Применяется преимущественно в больших системах канализации. Требует дополнительного оборудования для работы с отложениями.

Особенности конструкции насосных канализационных станций

Когда выбирается канализационная насосная станция для частного дома, такая как на фото, непременно учитываются объемы стоков, размеры конструкции, степень загрязненности нечистот и вид загрязнений

Кроме этого во внимание принимается особенность рельефа на участке, где предстоит монтаж КНС и глубина, на которой проложен отводящий стоки трубопровод

Чтобы соорудить такую конструкцию потребуется проект и расчет канализационной насосной станции, сделанный профессионалом.

Устройство КНС в зависимости от назначения может существенно отличаться, но во всех моделях всегда имеются насосы и герметичные резервуары. Обычно в емкости стоки перемещаются самотеком, а затем используются канализационные насосные установки, транспортирующие жидкие нечистоты к очистным сооружениям или к месту утилизации.

Бытовая канализационная насосная станция вне зависимости от ее модели всегда имеет в своей комплектации 1-2 насоса. Когда оборудование предназначается для отвода стоков от предприятий коммунальной службы, необходимо, чтобы количество насосов составляло минимум два. В станциях различных типов используется насосное оборудование разных типов.

Требования к таким станциям, особенности проведения их монтажа и обустройства санитарных зон, требуемое количество трубопроводов определяют согласно СНиП 2.04.01-85.

Конструкция канализационной станции

Наиболее эффективными считаются насосы с режущим механизмом, способные обеспечить перекачку фекальных стоков по трубопроводам небольшого сечения. При этом подобные малогабаритные устройства способны обеспечить подъем отходов жизнедеятельности человека на значительную высоту.

Для предотвращения обратного движения стоков в конструкцию установки включена система обратных клапанов и коммутационных кранов, позволяющих перенаправить стоки в различные трубопроводы.

Для изготовления бытовых станций в основном применяют устойчивые к коррозии и воздействию агрессивных сред материалы. В большинстве случаев это различные виды полимеров, но все чаще можно встретить бытовые канализационные установки из стеклопластика или полиэтилена, отличающиеся значительным рабочим ресурсом. Такой насос способен обеспечить функционирование напорной канализации на протяжении 50 лет.

Для монтажа канализационной станции выбирается наиболее выгодное место в плане рельефа. Но при этом учитывается санитарное требование, не позволяющее располагать подобное оборудование ближе 20 м к жилым постройкам

Большинство КНС предполагают их углубление в грунт, поэтому установка станции начинается с выбора места и рытья котлована соответствующей глубины. Внизу углубления укладывается готовая или отливается на месте железобетонная плита, которая служит установочной платформой для станции, что жестко крепится к приготовленному основанию.

Устройство и принцип работы КНС

Устройство современных КНС следует рассматривать в двух основных вариантах:

  • сололифт;
  • канализационная станция для дома или коттеджа.

Принципиальных различий между этими устройствами нет. Но сололифты являются единым готовым оборудованием, которое можно купить в интернете и самостоятельно подключить, а канализационные станции формируются из отдельно продающихся частей под конкретный проект внешней канализации.

Компактные мини-станции

Портативные КНС типа «Сололифт» имеют компактный вид и устанавливаются вблизи сантехнического оборудования. Его устанавливают либо в подвале дома, либо в самом санузле.

Сололифт обеспечивает отведение канализационных стоков по мере их поступления в корпус устройства (+)

Основными конструкционными узлами сололифта являются:

  • герметичный корпус с патрубками и отверстиями;
  • двигатель;
  • крыльчатка с режущей кромкой;
  • автоматика.

При поступлении воды в устройство срабатывает автоматика и включается двигатель. В результате происходит перекачивание жидкости из внутреннего резервуара в напорную трубу. Крыльчатка дополнительно измельчает крупные фрагменты для эффективного отведения взвешенных частиц и предупреждения засора.

При подключении к мини-КНС с помощью тройников большого количества канализационных подводов необходимо учитывать, что производительности насоса может не хватить для перекачки поступающей жидкости (+)

Корпус сололифта может иметь 2-5 отверстий для подключения сантехнических приборов. Сверху устройства располагается воздушный клапан, который обеспечивает подсос воздуха извне при работе насоса. Это предотвращает срыв гидрозатвора в сифонах домашнего оборудования.

Производительность портативного мини-КНС стандартна и теоретически рассчитывается, исходя из количества подводящих труб. После покупки оборудования достаточно подключить напорный шланг и канализационные трубы к корпусу солофита, а потом включить его в розетку.

КНС для загородного дома

Насосная станция для частого дома обычно имеет внушительные размеры и вкапывается в землю. Готовых конструкционных решений такого типа в интернете найти не удастся, а для определения ориентировочной стоимости оборудования необходимо созваниваться с менеджерами магазинов или оставлять заявку на сайтах продавцов.

Более долговечными являются емкости из стекловолокна и пластика. Они не требуют какого-либо ухода и прослужат минимум 50 лет. Станция представляет собой загерметизированную емкость с насосами внутри.

Основными элементами КНС для дома являются:

  1. Накопительный бак из пластика, стекловолокна, бетона или металла объемом в несколько кубометров.
  2. Фекальный насос. В ежедневно работающих станциях ставят два насоса: рабочий и резервный, задача которых состоит в подъеме сточных вод на определенный уровень для дальнейшего их продвижения по трубам самотеком.
  3. Система самотечных водопроводов (подводящих и напорных отводящих), объединяющих внутреннюю канализацию, КНС и последующий коллектор. Система снабжена задвижками и обратным клапаном, который позволяют жидкости течь только в одном направлении.
  4. Автоматика с поплавковыми выключателями. Рекомендуется установка одновременно 3-4 поплавков, каждый из которых способен включать насос. Стоят они недорого, поэтому экономить на них не стоит.

Крупные домашние КНС имеют принцип работы, несколько отличающийся от сололифта. Резервуар для стоков закапывается в землю и подсоединяется к сливной трубе внутренней канализации. При достижении уровнем канализационных сточных вод установленного регулировкой уровня, поплавковый механизм замыкает сеть и включает насос.

Перекачка воды останавливается лишь при достижении поплавком уровня, гораздо ниже того, который привел к его включению. Такая схема позволяет реже включать насосное оборудование, снижая эксплуатационные нагрузки.

Дополнительные поплавки предназначаются для включения резервного насоса. Уровень воды для их запуска устанавливается немного выше, чем для основного насоса.

Это позволяет перестраховываться и включать резервное оборудование только в случае неисправности основного.

Дополнительно КНС могут оснащаться такими устройствами:

  • расходометр;
  • решетчатые емкости для фильтрации крупного мусора;
  • шкафы управления и регулировки;
  • лестница для спуска в емкость;
  • вихревой регулятор потока;
  • сорбционные фильтры.

Выбор набора оборудования необходимо проводить только под контролем специалистов. Это позволит подобрать комплектующие элементы с максимально соответствующими друг другу характеристиками и продуктивностью.

Расчет и стоимость канализационных насосных станций

Расчет КНС проводится поэтапно: сначала определяют основные характеристики установки, ее производительность и уровень стоков, поступающих за один час.

Характеристики установки:

  • объём бака;
  • глубина бака;
  • количество рабочих насосов;
  • количество резервных насосов;
  • размеры трубопровода;
  • электропитание.

Показатели эффективного использования:

  • требуемое количество запусков насосного оборудования;
  • тип системы отведения;
  • различия уровней напора;
  • использование блока управления.

Взяв за основу представленные параметры и подготовив необходимые данные, вы сможете подать заявку специалистам, они в свою очередь подберут нужные комплектующие для станции. Можно поступить иначе, но тогда есть вероятность, что из-за неправильно подобранных составляющих оборудование выйдет из строя и создаст аварийную ситуацию.

Чтобы определить стоимость монтажа канализационной насосной станции, включая сборку, необходимо знать полное число комплектующих. Не стоит экономить деньги на ее покупке, ведь бывают случаи, когда данная система – единственный возможный способ обеспечить удаление стоков. Это современное инженерное решение, имеющее огромное значение для окружающей среды. Благодаря работе КНС происходит один из важнейших этапов в системе очистки и переработки отходов – отведение продуктов жизнедеятельности человека.

Канализация

Эта статья была вам полезна? Поделитесь ей с друзьями:

Инструкция по монтажу канализационной станции

Начинают с установки накопительной емкости, придерживаясь такой последовательности:

  1. Выбирают место, желательно на возвышенности, чтобы не подтапливали почвенные воды. По требованиям СНиП расстояние от жилого дома — не менее 20 м. Копают траншею размерами на 20 см больше резервуара со всех сторон. Глубина должна быть такой, чтобы горловина возвышалась над поверхностью земли. Даже если работает экскаватор, окончательную зачистку проводят лопатой.
  2. В сухом грунте делают заливку из 30 см бетона. В ней предусматривают анкеры для фиксации пластикового резервуара емкости. Их делают длиной 20 см, нижнюю часть изгибают. На влажную почву укладывают бетонную плиту. В обоих случаях добиваются горизонтальности фундамента.
  3. Устанавливают резервуар, фиксируют. Вертикальные емкости заливают по кругу бетоном на 15 см выше нижнего ребра жесткости. Подключают трубу сливной канализации.
  4. Засыпают бак вокруг стенок грунтом. Каждый слой — не более 0,5 м. Его поливают водой и трамбуют.

Внутри емкости устанавливают оборудование. Монтируют поплавковые датчики. Первый располагают на высоте 20-30 см от дна, остальные — через каждые 1,5 м выше. Подводят кабель, устраивают заземление, подключают к электропитанию.

Устройство и основная функция канализационной насосной станции (КНС)

Насосные станции предназначены для удаления канализационных стоков. Эти устройства очень удобно использовать, так как они не требуют большого заглубления в почву. Их конструкция достаточно проста, а периодическое обслуживание не занимает много времени.

Основные элементы, из которых состоит КНС:

  • Резервуар, в котором скапливаются отходы. Выполняется из разнообразных материалов: металл, пластик, даже бетон. Выбирать материал, из которого будет сделан резервуар, следует из расчёта бюджета. Ёмкость из бетона наиболее экономична, но чаще всего останавливают выбор на металлическом баке.
  • Насосы, которые не созданы для постоянного поддержания давления, а лишь обеспечивают поднятие стоков до необходимого уровня. После того, как жидкость достигла отметки, далее она попадает в трубопровод самостоятельно. Насосные станции обыкновенно предусматривают наличие двух агрегатов – один создан для постоянной работы, а второй является резервным. Наличие резервного насоса позволяет станции функционировать даже в случае поломки основного агрегата.
  • Трубопровод, который обеспечивает транспортировку стоков в септик, ЛОС или выгребную яму. Система труб имеет надёжные крепления и механизмы, которые позволяют контролировать работу насосов.
  • Поплавковая система выключателей. Данный элемент очень важен в КНС, так как именно поплавки обеспечивают своевременное включение и отключение насосов. Эта система позволяет станции работать автоматически и минимизировать вмешательство пользователя. При погружении поплавка в сточные воды, он натягивает специальный трос и происходит включение насоса. При всплытии поплавка, тросик не так натягивает выключатель и насос перестаёт работать.

Какие бывают канализационные станции?

Канализационные насосные станции классифицируют по ряду характеристик. КНС могут быть разного размера, для выкачивания разных примесей, отличаться по типу установки. Размеры станций – не единственный критерий, по которому различают насосы. По типу установки бывают канализационные станции вертикальными, горизонтальными или с самовсасывающим насосом. Последние модели КНС отличаются системой принудительного откачивания вод и их дальнейшее удаление после системы очистки.

Самовсасывающий насос преимущество используют для использования в очень загрязненной среде. Его ключевым преимуществом считают удобство обслуживания. Выдвижная конструкция КНС обеспечивает быстрый доступ к системе. Такой агрегат подойдет даже для работы в среде с крупными и твердыми вкраплениями. Насос может перекачивать жидкости при минусовых температурах с использованием нагревательного элемента. Самовсасывающий насос имеет прочный герметичный корпус, который защищает от механических воздействий.

Канализационные станции могут быть глубинными, поверхностными или частично заглубленными. Этот критерий оценивается в зависимости от расположения канализационной насосной станции по отношению к уровню земли.

Выделяют несколько способов управления станциями.Так, в продаже вы найдёте следующие модели:

  • канализационная система, за включения и выключения которой отвечает владелец участка. В этом случае вы регулируйте работу канализационной станции в зависимости от её потребления. Потребуется самостоятельно проверять состояние и наполняемость резервуара;
  • дистанционные. В них предусмотрено наличие мониторинга, данные которого отображаются на управляющем пульте;
  • автоматические. Работают со специальными датчиками и реле. Эта система автоматизации, которая контролируют уровень воды, давление в канализационной насосной станции. Автоматически канализационная станция включается и выключается.

Самым бюджетным вариантом считают ручные канализационные станции, за работу которых отвечает человек. Это не только самый бюджетный, но и самый неудобный способ. Особенно если вы намерены использовать канализационную станцию постоянно. Для минимального расхода воды такой вариант подойдет.

Поскольку канализационные стоки имеют разную вязкость, максимальный диаметр примесей, они отличаются между собой. Чаще всего на это влияет их происхождение. Например, выделяют бытовые стоки, промышленные, ливневые, сточные.

Ориентироваться только на назначение и классификацию очень сложно. Если вы решили самостоятельно выбрать канализационную станцию для своего участка, лучше обратиться к специалистам. Они смогут определить наиболее удачные модели с учётом условий эксплуатации.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
