ПВХ трубы для канализации: Применение для внутренних и наружных сетей +Фото

Проведение монтажа

Размеры пластиковых канализационных труб должны быть вами подобраны перед началом укладки системы. Далее необходимо следовать технологии. На первом этапе осуществляется подгонка элементов, при этом мастеру нужно проверить соответствие наклонов и углов. Можно осуществить разметку, чтобы не запутаться в большом количестве узлов.

На следующем этапе элементы соединяются между собой

Важно проверить, чтобы изделие входило в раструб на треть посадочного гнезда. При этом не следует прилагать особых усилий

Для герметичности соединения склеиваются специальным составом. После его нанесения можно надеть фитинг. Для создания разветвленной системы можно использовать тройники или другие распределительные элементы. После завершения работ важно проверить герметичность системы в течение часа. Если течь не будет обнаружена, то монтажные работы были проведены успешно и качественно.

Как проводится установка трубы 110 мм

Укладка канализационных труб определяется по определённой технологии. Соблюдение её обеспечивает качественное функционирование канализации. При монтаже следует соблюсти некоторые особенности и учесть определённые нюансы.

Уклон канализационной системы

Одним из важнейших параметров является уклон труб канализации. Сливные воды должны уходить легко и не получать никакого препятствия. Естественный процесс стока требует обустройства некоторого уклона. По стандарту показатели уклона составляют 1 см на 1 м трубы. Для обустройства уклона предварительно делают разметку, а затем устанавливают крепежи в соответствии разметками. Размета производится с помощью уровня, лучше всего лазерного. Для начала отмечают горизонтальную линию, которая проходит на уровне со сливным отверстием на стояке. Далее она поднимается на число, которое соответствует расстоянию от стояка до первоначальной точки слива.

Процесс соединения

Важным и непосредственно главным фактором качественного обустройства канализационной системы является соединений труб. Сам процесс несложен, но существуют некоторые нюансы, которые обеспечивают надёжность и герметичность стыков. Халатность в этом деле может привести к появлению таких негативных факторов:

  • протечки;
  • неприятный запах.

Для того, чтобы не допустить перечисленных выше дефектов при соединении труб 110 мм используют уплотнительных прокладок, которые выпускаются нескольких типов: одноперьевые, двуперьевые и двуперьевые с пластиковым кольцом. Установка данных прокладок выполняется с некоторыми отличиями, которые также следует учесть. К примеру, одноперьевые прокладки устанавливаются обычно, а при установке других, необходимо использовать специальную смазку. Итак, для того чтобы правильно соединить трубы для канализации 110 мм:

  1. Вставляем прокладку в раструб . Следим за тем, чтобы не образовывались перекосы. Также, предварительно следует осмотреть прокладку, чтобы она не имела никаких дефектов.
  2. В качестве смазки можно использовать подручные средства: моющее, мыло, вазелин. Главное, чтобы эти средства не влияли негативно на резиновые прокладки и не меняли их структуру. Предугадать это сложно, поэтому специалисты рекомендуют использовать специализированную смазку, которая изготавливается на основе силикона. Сам силикон использовать нельзя, так как он является агрессивным для резины.
  3. После того как уплотнители установлены остаётся соединить изделия между собой. В ходе работы следим за тем, чтобы стыки были плотные.

Последовательность соединений

  • Начинают сливную систему с фитинга-поворотника, к которому, с внутренней стороны присоединяется гибкий гофрированный шланг, а с наружной труба 110 мм. Многие не используют этот элемент. Тогда в этом случае нельзя гарантировать герметичность данного соединения.
  • Не забываем, при присоединении изделия к фитингу, обязательно устанавливается резиновая прокладка. Также следим за глубиной посадки.

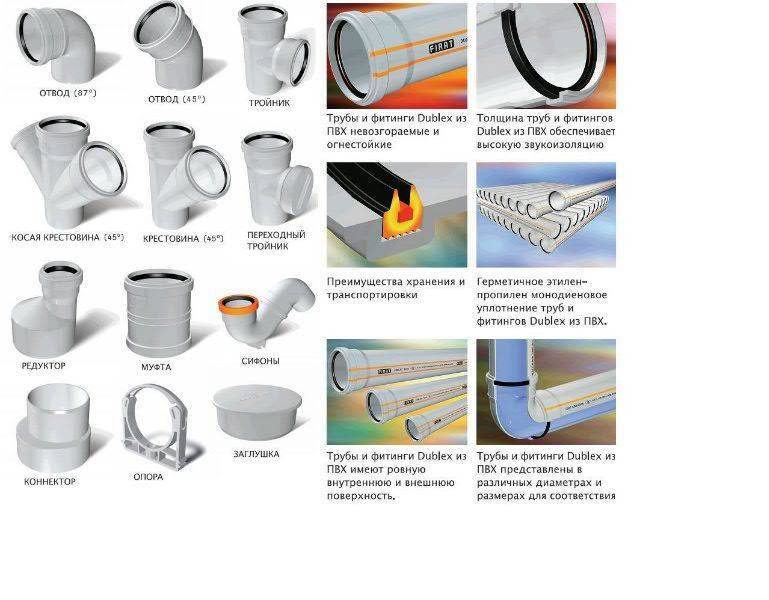

  • В случае необходимости обустройства разветвления канализационной системы, используют фитинги-тройники. Для изменения диаметрального сечения в системе канализации, следует приобрести фитинги-переходники.
  • Последнее правило в соединении. Все стыки должны размещаться по ходу прохождения воды.

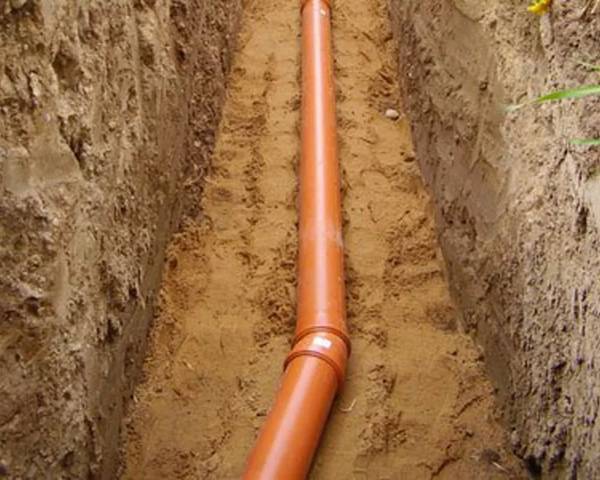

Виды труб для наружной канализации

Трубы для наружной канализации подразделяются на два вида: чугунные и пластиковые.

Материалы из чугуна используются не один десяток лет. Срок их службы определён в среднем до 80 лет. К положительным факторам чугунных изделий относят их долговечность и высокая степень прочности. Но нельзя не отметить и недостатки. Изделия из чугуна имеют довольно большой вес, что затрудняет выполнение монтажных работ. Также, поверхность чугуна имеет шероховатости, которые в некоторой степени препятствуют прохождению водяных потоков и обеспечивают наращиванию элементов. В последствие происходит засорение канализации. И самое главное, данный вид труб имеют высокую цену.

Не так давно в продаже появились пластиковые трубы, которые оказались неплохой заменой чугунным. Они в свою очередь подразделяются на такие виды:

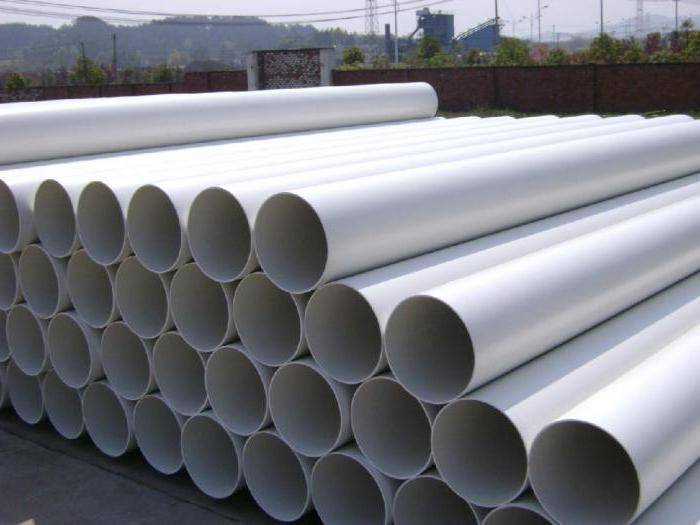

  • Трубы ПВХ имеют ряд характеристик, такие как возможность использования их при низких температурах, высокая степень к механическим и химическим воздействиям. Но боятся высоких температур. К примеру, максимальная температура, которую способен выдержать материал 400С. Они имеют разные показатели прочности, в зависимости от чего определяется их область применения:
  • Лёгкая степень прочности, для обустройства канализационного трубопровода, который монтируется на незначительной глубине без оказания на них какого либо давления.
  • Со средней степенью прочностью трубы ПВХ можно прокладывать через небольшие дороги.
  • Тяжёлые трубы ПВХ используют в промышленности и их можно прокладывать под автомагистралями.
  • Материалы из полипропилена. Данный вид материала не используют для обустройства наружной канализации. Лучше их использовать в условиях, где размещение в грунте не требуется. Обычно это обустройство внутренней канализации. Это обусловлено тем, что данный материал отличается от ПВХ меньшей жёсткостью, а главное возможностью повреждения их грызунами. Но отличается устойчивостью к воздействию высоких температур до 800С.
  • Полиэтиленовая гофра. Это один из самых распространённых видов труб для наружной канализации. Диаметральное сечение их варьируется от 200 мм до 800 мм. Это довольно прочный материал, его можно закладывать на глубину до 15 м. Состоит она из двух слоёв: наружного гофрированного, который изготовлен из толстого полиэтилена, и гладкого внутреннего, который имеет меньшую толщину.

Определение диаметра условного прохода

В зависимости от нагрузок на трубы, их назначения и условий эксплуатации, изменяется толщина стенок, таким методом регулируются физические характеристики прочности. Но изменять внешний диаметр для изготовления толстостенных труб запрещается, к этому параметру привязаны размеры водопроводных фитингов и арматуры. А они имеют стандартные значения, что значительно расширяет сферы использования и универсальность. Технически крайне сложно и экономически нецелесообразно делать огромное количество доборных элементов в связи с изменением толщины стенок.

Трубы из ПВХ в зависимости от нагрузок делятся на три типа:

  • легкие;
  • обыкновенные;
  • усиленные.

Трубы ПВХ отличаются не только размерами, но и степенью жесткости

При этом все категории имеют одинаковый внешний диаметр, изменяется только толщина стенок и, соответственно, внутренний диаметр. К примеру, у трубы с внешним диаметром 33,5 мм толщина стенки может колебаться в пределах 2,8–4 мм. От толщины стенки изменяются показатели устойчивости к внешнему и внутреннему давлению. Для приблизительных расчетов пропускной способности инженеры-гидродинамики используют одну среднюю для всех внутренних диаметров цифру 25 мм и называют этот параметр условным проходом. Такой подход намного облегчает технологию сборки систем трубопроводов – на рабочих чертежах обозначается только внешний диаметр для подборки комплектующих.

Условный проход (Dу) указывает приближенный внутренний диаметр трубы, округленный к ближайшему нормативному стандарту по ГОСТ 28338-89 и ГОСТ 3262-75.

Размеры труб по ГОСТу и евростандарту

Как выбрать?

Раньше люди не имели возможности выбора канализационных труб и использовали только тот материал, который имелся в продаже. На сегодняшний день на специализированных складах можно найти изделия, изготовленных из разных материалов. Чугун постепенно вытесняется, на рынке появляются изделия из пластика, ПВХ, полипропилена и другие. Для монтажа внешних линий и дренажных систем целесообразно использовать гофрированные двухслойные трубы. Им не страшен большой объем сточных вод и давление грунта.

Чугунные конструкции не потеряли своей актуальности и их довольно широко применяют для укладки наружной системы канализации на промышленных предприятиях. Они обладают высокой прочностью и стойкостью к перепадам температур. К тому же с ними довольно удобно работать. Но так как чугун быстро загрязняется, чем снижает проходимость сточных вод, их установка не считается хорошим решением.

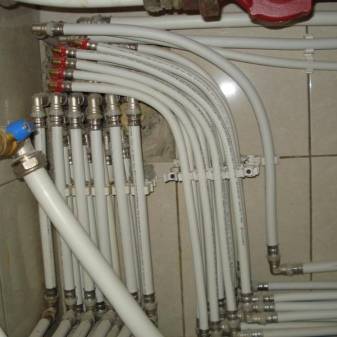

Для организации водоснабжения в квартире лучше всего приобретать пластмассовые конструкции. Они довольно прочные, устойчивы к ультрафиолетовым лучам и хорошо переносят перепады температур. Полиэтиленовая система довольно гибкая и жесткая, что позволяет ей умеренно пропускать сточные воды. Для создания улучшенной пропускной системы в сегменте лучше всего выбирать ПВХ-трубы. Они не только обладают высокой кольцевой жесткостью, но и отлично сопротивляются осевым нагрузкам. Их можно спокойно устанавливать не только в горизонтальном, но и в вертикальном положении.

Выбор диаметра канализационной трубы должен соответствовать среднему объему расходуемой воды. Но учет этого параметра необходим только, если врезка планируется в квартире, для частного дома подобный расчет не нужен. Выбирая канализационные трубы, стоит учесть достоинства и недостатки каждого материала. Стоит помнить, что стальные конструкции легко переносят высокие температуры, но сильно подвержены коррозии. А вот чугунные изделия не боятся коррозии, могут выдержать большую нагрузку, но имеют большой вес и цену.

Чтобы правильно подобрать трубы для внутренней канализации, нужно учитывать их будущее месторасположение. Например, сточные конструкции диаметром 50–75 мм подходят для сантехнического оборудования, например, душевой кабины или раковины. Для организации отвода от унитаза нужно подбирать трубу диаметром не ниже 100 мм. Для монтажа теплых полов нужно приобретать трубы из полибутилена, так как они обладают эластичностью и высокой теплопроводностью.

Чтобы создать качественный водопровод на даче, лучше выбирать изделия из полиэтилена, так как они обладают прочностью и гибкостью. Для холодного водоснабжения нужно приобретать трубы с высокой плотностью. Если для установки канализационной системы выбираются ПВХ-трубы, то стоит помнить, что в них присутствует соединение хлора. Соединить их между собой можно при помощи специального клея.
