Правильная установка аэраторов
Аэратор канализационный 50 может обслуживать не более двух сантехнических приборов. Устанавливают устройство не ближе метра от точки слива. Аэратор во внутренней канализации обязательно должен быть в конце разводки сети, после крайнего прибора. Минимальное расстояние от пола при монтаже должно быть 35 см. Монтируется устройство вертикально.
Правильно установленный аэратор прослужит долго, но периодическая проверка состояния клапана обязательна.
Для чего нужен канализационный вакуумный клапан — видео
В частных, и иногда в коммунальных жилых домах при монтаже канализационных коммуникаций своими руками приходится самостоятельно принимать меры по борьбе с неприятными запахами из труб. Одно из эффективных решений избавления от запахов, которое повсеместно применяется сантехниками — использовать канализационный аэратор.
Прибор реализуется в торговой сети в различных исполнениях, для его правильного монтажа полезно знать принцип его работы, предлагаемый ассортимент, схемы установки. Если предусмотреть размещение аэратора на этапе проектирования канализационной системы дома, можно существенно изменить проект, сделать его более дешевым, а дизайн помещений более эстетичным.
Что такое канализационный аэратор и зачем он нужен
Обычная бытовая канализация включает в себя центральный стояк диаметром 110 мм, к которому подключаются трубопроводы от сантехнических приборов — унитаза, раковин, ванны, душевой кабины. Каждое из сантехнических устройств имеет гидравлический затвор в виде U-образного отвода или колена с боковым ответвлением, который реализован в подключаемом к приборам сифоне.
При сливании в канализацию больших объемов воды, она полностью перекрывает проходной канал стояка и втягивает воздух, образуя над водным столбом разряженное пространство. В открытом стояке атмосферный воздух поступает в проходной канал через его входное отверстие, заполняя разряженный объем, и канализация работает в своем обычном режиме функционирования.
Но если стояк находится внутри жилого помещения в квартире или частном доме, из-за того, что его по разным причинам не вывели, как обычно, на крышу, постоянно открытое состояние труб способствует проникновению в помещение канализационных запахов. Это ухудшает комфортность проживания и заставляет пользователей искать решение проблемы.
Самый простой выход из ситуации — закрыть входное отверстие внутреннего стояка наглухо заглушкой, не пропускающей посторонние запахи. Но в этом случае при спуске в канализационный канал больших объемов воды появившееся разряжение не сможет втягивать дополнительные порции воздуха снаружи стояка — это приводит к тому, что в канализационную систему всасывается вода из гидрозатворов.
На заметку: Характерный признак разрушения гидрозатворов при спуске воды — бульканье в раковинах, ваннах или душевых кабинах. Последние наиболее подвержены срыванию гидрозатворов из-за малого объема сифонов.
В результате после каждого слива больших объемов стоков, гидрозатворы в одном из сифонов будут нарушены, за исключением затвора унитаза, имеющего слишком большой объем, и в помещение начнет проникать дурно пахнущий воздух из канализации.
С данной проблемой помогает справиться вентиляционный вакуумный клапан, или как его обычно называют — канализационный аэратор. Прибор имеет несложную конструкцию, основным элементом которой является клапан. Аэратор для канализации имеет следующий принцип работы.
В обычном состоянии без пользования канализацией воздушный клапан перекрывает сквозной проходной канал аэратора под собственным весом, и в помещение не проникают посторонние запахи. Как только происходит сброс больших объемов воды и в стояке образуется разряжение, легкий клапан приподнимается, всасываясь разряженным воздухом. При этом он освобождает проходной канал, и через аэратор в канализацию начинает поступать наружный атмосферный воздух, уравнивающий давление в системе. В результате гидрозатворы в бытовой сантехнике не нарушаются и канализация работает в обычном режиме.

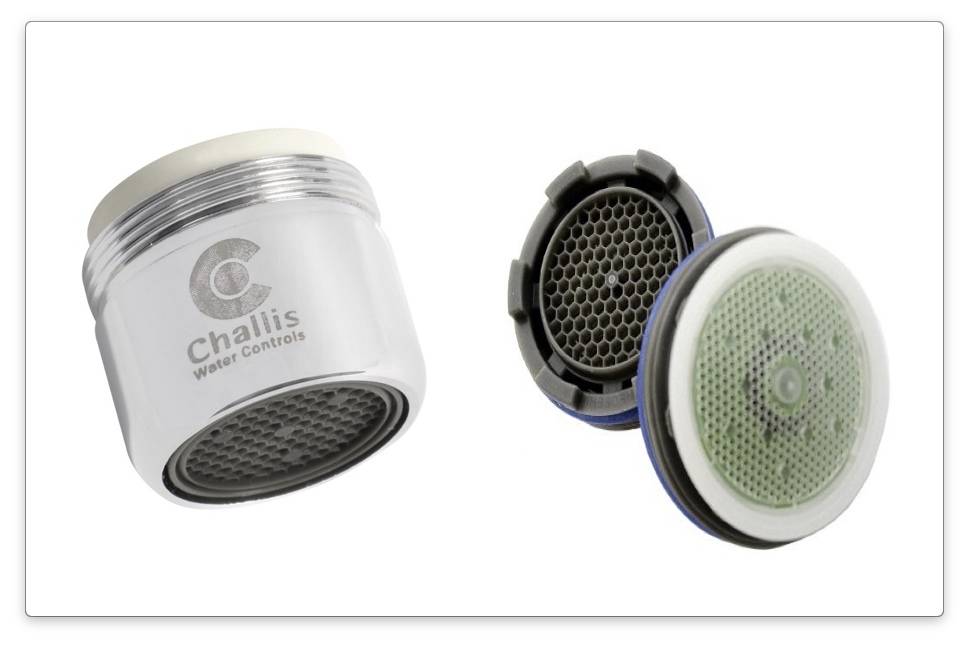

Аэратор для смесителя: что там у него внутри?
Современные модели данного помощника человека представляют из себя достаточно сложную конструкцию. Однако, каждая сборочная единица имеет свое предназначение, а отсутствие одной из них — серьезно нарушает функциональность всего устройства. Выделим среди них следующие:
- Корпус;
- Фильтр грубой очистки;
- Смеситель воды с воздухом;
- Делитель;
- Уплотнительные втулки, кольца, прокладки.
Корпуса аэраторов могут быть изготовлены из самых различных материалов: от классических черных или цветных металлов до современных полимеров.
Логично признать, что металлические — самый доступный и дешевый вариант корпусов. Для придания товарного и эстетического вида они могут иметь различные гальванические покрытия:
- Хром;
- Никель;
- Цинк.
На заметку
Металлическая природа корпусов мало спасает их от карбонатных отложений, образования ржавчины или окисления. Это предопределяет им малый срок службы или укорачивает период технического обслуживания.
Одним из самых уязвимых мест корпусов является их крепление к крану, а именно резьба. Она бывает внутренняя и наружная. Наиболее часто употребимыми считаются диаметры от 16 до 26 мм. К редким можно отнести на 12 и 28.
На заметку
Если аэратор для смесителя приобретается отдельно — следует обратить особое внимание на тип резьбы — наружная или внутренняя. Это оградит вас от поиска переходника или необходимости обмена уже купленной вещи
Важно
Как устроен вакуумный клапан?
Уже из предназначения этого прибора понятно, что он должен оставаться закрытым при избыточном давлении в канализационной трубе или при его равенстве с атмосферным. А вот если в трубе возникает разрежение – клапанный механизм должен обеспечить открытие прохода для поступления воздуха извне.
Принцип – легко реализуемый с «привлечением» обычных гравитационных сил. Ниже на схеме представлено устройство одной из моделей аэраторов. Несмотря на возможную разницу в конструкции клапанов различных производителей, принцип практически не меняется.
Пример устройства и демонстрация принципа действия вакуумного клапана для канализации.
Весь механизм клапана собирается в полимерном корпусе (поз. 1). Сам по себе прибор подразумевает только горизонтальное расположение, поэтому в нижней его части обязательно предусматривается то или иное приспособление для герметичного соединения с канализационной трубой. В показанном примере – это эластичная манжета (поз. 2) для вставки аэратора в раструб или даже просто в обрезанную трубу. Может быть соединительный узел в виде стандартного раструба канализационных труб или иные варианты. Но всегда эта установка — несложна, надежна и понятна.
Воздух может проникать в аэратор через заборную решетку или щелевидные отверстия (поз. 3). Они расположены снизу или на боковой части клапанной «головки», но наружный воздух практически всегда подложит к мембране клапана снизу.
Это очень легко объясняется. Клапанная заслонка (поз. 5) располагается в отведенном ей седле (поз. 4) и плотно прилегает к его краям эластичной манжетой (мембраной), не пропуская воздух из трубы в помещение. А прилегание обеспечивается банальной силой тяжести этой заслонки. То есть даже при равенстве давлений атмосферного и установившегося в трубе (стояке), клапан будет закрыт. Этому может способствовать еще некоторое избыточное давление в трубе, так как в канализации практически никогда не прекращается газообразование. То есть заслонка этим самым еще больше будет прижиматься к седлу (на схеме – это левый фрагмент).
Но если в трубе по тем или иным причинам создается даже небольшое разрежение, атмосферное давление преодолеет силу тяжести и приподнимет заслонку над седлом. Как говорится, «природа не терпит пустоты», и наружный воздух устремится в трубу, уравнивая давление и не давая сорвать сифоны.
Чтобы заслонка не перекашивалась, она может иметь специальные направляющие (поз. 6). Впрочем, многие модели обходятся и без них – центрирование производится за счет цилиндрической формы клапанного узла.
Аэратор на трубу 110 мм — модель с двумя клапанными головками. Одна из них разобрана для демонстрации своего нехитрого устройства.
Можно из чистого любопытства «разобрать» еще несколько вакуумных клапанов различных моделей. Но каких-то принципиальных отличий мы все равно там не обнаружим.
Отличия в устройстве различных моделей клапанов носят непринципиальный характер.
Кстати, раз рассматривается устройство, сразу можно обратить внимание читателей на «ахиллесову пяту» любого клапана. Это, конечно, сама мембрана, точнее, та ее область, которая прижимается силой тяжести к седлу клапана
И здесь речь идёт не об износе (он если и есть, то очень незаметен), а об иных препятствиях, способных помещать герметичному прилеганию створки:
- На седле клапана или на самой мембране со временем может скопиться пыль, способная превратиться в твердые комочки грязи, препятствующих плотному прилеганию створки. Часто об этом хозяевам извещает появившийся в помещения «аромат» канализации. Первое, что нужно сделать при подобном «звоночке» – это проверить чистоту мембраны и ее прилегание, провести аккуратную очистку узла от загрязнений.
- Второй вывод — вакуумный клапан необходимо ставить только в отапливаемом помещении дома. В противном случае с наступлением холодов на седле или на мембране могут намерзнуть капли конденсата, и прилегания клапанного механизма не станет. Да и вообще, не идут на пользу резиновой мембране слишком большие перепады температуры – она на холоде начинает «дубеть», теряя необходимую эластичность.
В остальном же – механизм прост донельзя, и сложно придумать какие-то обстоятельства, которые привели бы к поломке вакуумного клапана.
Виды воздушных клапанов
Схема разводки канализации многоуровневая, имеет вертикальные и горизонтальные участки. От диаметра труб, выдержанных уклонов и расхода зависит, какие аэраторы для канализации наиболее эффективны. Существует система аэраторов, каждый из которых имеет спецификацию:
- приёмный аэратор монтируется перед насосом откачки на горизонтальном участке трубопровода;
- шаровая модель аэратора для сантехнических приборов с малым диаметром труб;
- затвор шаровой с прижимной пружиной;
- межфланцевая модель устанавливается на трубах диаметром до 20 см, может пропускать поток или поворачивать на 90 0 .
Межфланцевые модели могут быть дисковыми пружинными или двустворчатыми. Исполнительный механизм представляет пластину с пружиной. Обратный воздушный клапан с исполнительным механизмом лепесткового или поворотного типа. Этот тип аэраторов для септика устанавливается на трубах диаметром меньше 400 мм. Для длинных участков, где есть опасность гидроудара при разрыве золотника, устанавливаются демпферные клапаны.
Крепятся клапана сваркой, зажимаются между двумя фланцами с прокладками, или применяется резьбовая муфта.
Виды, диаметры

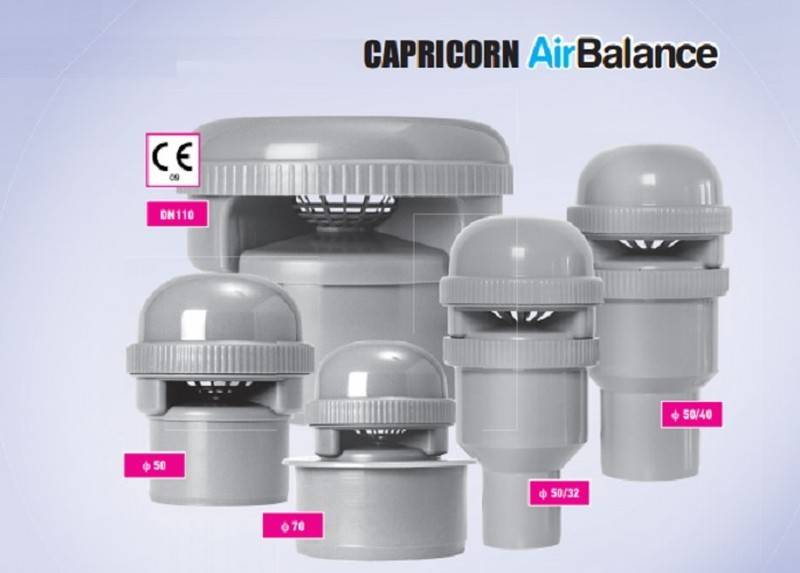

В торговой сети реализуется немалое число разновидностей канализационных аэраторов отечественного и зарубежного производства, отличающихся между собой установочными диаметрами корпуса, местом расположения, конструкцией запорного клапана. Ниже рассмотрены основные типы аэраторов, устанавливаемых в бытовую канализацию.
Аэратор 110 мм
Один из популярных методов борьбы с канализационными запахами в многоквартирных и частных домах — вывод стояковой трубы (в индивидуальном строительстве ее называют фановой) через крышу наружу. Если в коммунальном здании это не создает трудностей и торчащая из крыши труба накрывается металлическим зонтом, то в частном доме протяжка фановой трубы вызывает массу проблем.
Она должна проходить через чердак и крышу, в которых надо проделывать соответствующие отверстия, изолировать места примыканий к конструкциям. Помимо увеличения расходов при монтаже, труба стояка занимает пространство, создает неудобства пользования жилыми помещениями и ухудшает их эстетичный вид, если чердак используется для проживания.
Поэтому резонно не удлинять трубу стояка, а оставлять короткий отрезок и закрывать его в высшей точке вакуумным фильтром, которым является аэратор для канализации 110 мм. Также такой фильтр устанавливают и в разветвленную канализационную сеть с несколькими стояками — основной из них выводят через крышу, а вспомогательные закрывают аэраторами.
Посадочная часть корпуса аэратора может размещаться как снаружи, так и внутри трубы, приборы оснащены клапанами мембранного или поплавкового типа, некоторые модели имеют защитную решетку, иногда в них устанавливают два штоковых клапана.
Аэратор 50 мм
Канализационный аэратор 50 мм позволяет при монтаже канализации вообще обойтись без выступающего стояка. Для этого в его верхнюю точку опускают патрубок от унитаза или ставят заглушку, закрывая выходное отверстие, а в канализационный трубопровод диаметром 50 мм помещают вакуумный фильтр подходящего размера.
Важно: Аэратор на d50 мм устанавливают только в вертикальный участок трубопровода, используя для подключения тройник, главное условие его размещения — он должен находиться после гидрозатвора и по возможности ближе к трубопроводу стояка
Встроенный аэратор
Еще более практичная вещь, чем вакуумные клапаны на 50 или 110 мм — вмонтированный в сифон аэратор. Преимуществом прибора является простота монтажа — вместо обычного берется сифон с клапаном и устанавливается по стандартной схеме, при этом не надо покупать отдельный аэратор, тройники, обрезать трубопровод.
Также для удобства монтажа в торговой сети реализуют встроенные в тройники аэраторы, которые подключают к горизонтально расположенному 50 мм трубопроводу.
Виды клапанов и принцип функционирования
Существует несколько разновидностей канализационных обратных клапанов на 110 и 50 миллиметров, которые различаются сферой применения. Соответственно, все виды механизмов обладают разной конструкцией и принципом функционирования одного элемента.
Когда сточные жидкости подходят, заслонка автоматически поднимается, после чего она снова возвращается в исходное положение. Именно по механизму функционирования заслонки классифицируются модели канализационных обратных клапанов.
Поворотные
Данная разновидность канализационных клапанов обладает подпружиненной мембраной (она называется тарелкой из-за круглой формы). В случае, когда сточные воды перемещаются в верном направлении, тарелка поворачивается и уходит вверх, не препятствуя движению жидкостей.
Однако при обратном направлении стоков подпружиненная мембрана плотно прижимается к внешнему ободку, в результате чего рабочая площадь трубопровода оказывается перекрытой.
Некоторые модели дополнительно имеют встроенную дополнительную заслонку, которая управляется вручную. Подобный запорный механизм можно регулировать при помощи специальной кнопки, находящейся на корпусе устройства.
Таким образом, трубопровод имеет сначала расширяющийся, а затем сужающийся участок, что является возможным местом образования засора канализационной системы. Решением данной проблемы становится размещение вверху корпуса механизма крышки. Сняв ее, возможно легко и быстро убрать появившийся засор.
Подъемный клапан на канализацию
Название данного вида прибора основано на механизме функционирования заслонки. Когда сточные воды перемещаются в правильном направлении, заслонка располагается вверху.
Принцип работы: жидкость оказывает давление на мембрану, которая перекрывает движение стоков, внутренняя пружина сжимается, вследствие чего заслонка поднимается. Если сточные воды не перемещаются, то пружина находится в обычном состоянии, а путь стокам преграждается.
Благодаря нелинейной корпусной форме при движении жидкости в обратную сторону открытие клапана невозможно, что обеспечивает полную безопасность от затопления.
Подобный тип обратного клапана для канализации 110 или 50 мм обладает большей надежностью функционирования, чем поворотная (лепестковая) модель, однако существует и недостаток.
Особенности формы являются причиной необходимости регулярной очистки системы, т.к. она периодически засоряется. Для выполнения этой процедуры потребуется открутить болты (4 шт.), затем тщательно почистить или, если возникла такая необходимость, заменить рабочий механизм. Если владелец имеет возможность производить регулярную чистку, то лучше приобретать именно подобный вариант обратного клапана.
Шаровый клапан
В этом типе устройств запирающим элементом является небольшой шарик. Верхняя часть корпуса сконструирована таким образом, что во время протекания сточных вод шарик попадает в отдельное отверстие и позволяет потоку двигаться.
Когда жидкость отсутствует, рабочая область трубы блокируется, в результате чего поток не способен проходить в неправильном направлении. Однако подобные модели имеют недостаток – в отличие от поворотного и подъемного механизма в данной конструкции заслонка-шарик прилегает к ободку устройства не полностью.
В результате нарушения герметичности может происходить небольшое протекание стоковых вод. Конечно же, вероятность серьезного затопления, как если бы канализационный обратный клапан полностью отсутствовал, минимальна.
Межфланцевый
Основное преимущество подобной разновидности запорного механизма – небольшие габариты, что делает возможной установку даже при отсутствии свободного места за сантехническими приборами. Внешне устройство выглядит цилиндром миниатюрных размеров со специальной поворотной заслонкой.
Данный элемент может состоять из 2 компонентов, которые закрепляются у центрального стержня, либо по внешнему виду напоминать маленькую тарелку, которая фиксируется у корпуса при помощи пружинного механизма.
Подобный вариант желательно устанавливать только в том случае, если прочие разновидности установить не удастся. Даже с учетом небольших размеров желательно все же отдать предпочтение другим типам прибора. Межфланцевый обратный клапан 50-ти мм на канализацию монтируется достаточно редко, т.к. относится к категории оборудования для водоснабжения. Для канализационных систем эффективность его работы довольно низкая.
Еще одним недостатком подобной конструкции является отсутствие возможности быстро почистить устройство. Из-за особенностей формы потребуется полностью разобрать соединение, чтобы осуществить чистку клапана.
Аэратор для септика
Для загородного дома очень важным является эффективное функционирование сточной системы. Для прочищения сточных масс частных домов используют отстойник.
Самый лучший вариант это использование отстойника, имеющего функцию принудительной аэрации. Чтобы работало это устройство понадобится наличие специального прибора — аэратора.
Предназначение
Зачем он нужен? Для этого рассмотрим процессы очищения сливных масс в устройстве отстойника. Септик может быть с одной, с двумя и тремя отсеками.
Принцип действия всех отстойников похожий. По сути все представлены обычной герметичной емкостью с протекающими внутри очистительными процессами сливных масс. В него закачивается загрязненная жидкость из вашего дома, обрабатывается и первично очищается.
Еще септик из бетонных колец может различаться размерами. Так одно и двух- камерный септик вмещают разный объем сточных вод. Какая конструкция не использовалась бы, очистное свойство септика заключается в происходящем внутреннем процессе, из-за его и происходит очищение стоков.
Бактерии, живущие в отстойнике, цепляют загрязняющие массы. Так за счет деятельности микроорганизмов проходит биологическое очищение. Микроорганизмы разлагают органическую массу на жидкость и нерастворимый осадок — ил. В результате все вредоносные элементы попадают на дно отстойника.
В этих устройствах содержатся 2 типа бактерий — аэробные, которые для поддержания жизнедеятельности нуждаются в кислороде, и анаэробные, которые в нем не нуждаются.
Проветривание отстойника нужно потому, что данные бактерии образуют токсичные газы.
Обычные энергозависимые установки устроены так, что очистительные процессы протекают за счет анаэробных микроорганизмов. Но они не разлагают органическое вещество полностью, а также действуют они достаточно медленно.
Для более лучшего очищения сточных вод применяется способ биологической очистки, протекание которого происходит с использованием принудительного аэрирования. Аэрацией называется принудительное снабжение кислородом под действием давления. Аэробные установки нового производства уже имеют аэратор. Если у вас давно построен простой отстойник , то его возможно усовершенствовать, использовав дополнительное оборудование.
Нормальная работа септика зависит помимо вентиляции, еще и от кислородного насыщения. И если ваша задача состоит в приношении пользы отстойником, то вам необходимо сделать нормально работающую аэрацию и проветривание для удаления задерживающихся в нем токсичных газообразований.
Поэтому в септике встроена вентиляционная труба, функция которой состоит в том, чтобы с помощью давления выводить эти газообразования. Важный момент — труба должна находиться не менее пол метра над поверхностью земли. Это способствует выведению всех причиняющих вред и засоряющих отстойник ядовитых элементов.
А для выполнения работы понадобится наличие аэратора. Данное приспособление устанавливается на дно емкости, производит внутреннее вентилирование и соответственно попадание воздуха. Выведение обработанного кислорода происходит обычная вентиляционная система.
Принцип работы
Элемент аэрации в канализационной системе служит распределителем воздушных масс. Более качественная очистка сточных масс происходит за счет мелкодисперсной аэрации. Это когда кислород попадает в жидкие массы мелкими пузырьками.
Принцип действия заключается в том, что аэратор имеет множество мельчайших дырочек, через которые проходит кислород, который подает компрессор. Кислород проходит через аэратор и образует много пузырьков, распределяемые по жидкости. Среда насыщается воздухом, за счет того, что по закону физики пузырьки кислорода стремятся вверх, и происходит очистительный процесс.
Происходит перемешивание активной биологической массы с загрязненной водой, чем обеспечивается полноценная очистка воды. В процессе очищения не выделяются неприятно пахнувшие газы и работа септика не создает дискомфортных условий проживающим.
Септик может быть и с прерывистой аэрацией. Но нужно учитывать такой нюанс, что в тот момент когда воздух не поступает, отверстия должны быть в закрытом положении, иначе возможно попадание частичек ила в устройство.
Особенности установки
Тем, кто в первый раз решил заняться устройством канализации своими руками, нужно придерживаться определенных правил установки аэраторов малого диаметра.
Подобный клапан монтируется:
- За крайним установленным санитарно-техническим прибором не ближе, чем 100 мм.
- На трубопровод с мельчайшим диаметром, поскольку правила устройства внутренней канализации не допускают повышение диаметра труб от стояка.
- В самом высоком положении довольно других устройств, подключенных к данному трубопроводу.
- Не ниже 350 мм от пола при наличии в системе трапа, чтобы не было попадания в аэратор стоков и засорения каналов, что неблагоприятно скажется на его работе.
Сохраняем надежду, что вышеизложенная информация была нужной для вас, и вы сейчас понимаете, не только для чего нужен аэратор канализационный, но и какие конкретно существуют его виды. Это разрешает избежать дорогостоящего ремонта канализации в тех случаях, в то время, когда происходят засоры и появляется запах.
Вы экономите не только средства, но и время, поскольку устранить обстоятельство сможете самостоятельно. Не смотря на то, что мы рекомендуем, в том случае в случае если прокладка канализации еще лишь планируется, подготовить и установить аэраторы заблаговременно. В представленных видео и фото в данной статье вы отыщете дополнительную данные по данной теме.
