Кессон: что это такое, выбор конструкции- Обзор и советы +Видео

Септик без откачки

Наличие стабильно работающей автономной канализации — одно из основных условий комфортного проживания на даче или в загородном доме. Наиболее часто для организации на даче современной канализации, используются септики.

Особое внимание дачники уделяют автономным септикам без откачки, которые не требуют частого технического обслуживания и вызова специальной ассенизаторской машины. Помимо этого, такие очистные сооружения имеют и другие положительные качества, благодаря которым они заслужили такую большую популярность

Автономные септики не требуют частого технического обслуживания и вызова специальной ассенизаторской машины!

Наверняка вы уже захотели установить на дачу такой септик под ключ, ведь это просто, удобно и выгодно. Однако какое очистное сооружение из этой категории выбрать, и каким образом они работают? Ответы на эти часто возникающие вопросы, несомненно, помогут вам сделать правильный выбор.

Как устроен септик без откачки?

Принцип работы септика, работающего без откачки стоков, прост. Он состоит из нескольких камер, соединенных между собой переливной системой. Первый резервуар выполняет роль отстойника, в котором из сточных вод выпадает твердый осадок и остается на дне камеры. Также в первом резервуаре стоки проходят первичную механическую очистку с разделением фракций.

В емкости, которые расположены дальше, сточные воды перетекают по мере заполнения первой камеры (туда сливаются только легкие фракции). В последней камере стоки проходят завершающий этап биологической доочистки, после чего очищенная вода отправляется за пределы септика.

Сертификаты и экспертное заключение

Несмотря на то, автономный септик без откачки может функционировать в течение длительного времени без откачивания твердых отходов, образовавшихся в момент разделения стоков на фракции, откачка все-таки необходима. Но это даже не отходы, а продукты жизнедеятельности бактерий, живущих в септике. В результате работы станции образуется безвредный иловый осадок, который можно откачать практически любым погружным насосом и утилизировать самостоятельно.

Какой септик без откачки выбрать?

Если вы не желаете утруждать себя необходимостью ежегодной очистки септика от скопившихся твердых масс, обратите внимание на проточные септики. Ввиду особенностей конструкции и особой технологии очистки, эти сооружения не нуждаются в постоянной откачке отходов, как накопительные модели

Таким образом, после установки, можно будет навсегда забыть о вызове ассенизаторской машины и только лишь редко производить техническое обслуживание.

Септик без откачки Наличие стабильно работающей канализации – одно из основных условий комфортного проживания в загородном доме. Наиболее часто организации на даче современной канализации, используются септики

Особое внимание дачники уделяют автономным септикам без откачки, которые не требуют частого технического обслуживания и вызова специальной ассенизаторской машины

Пластиковый кессон для скважины RODLEX KS 2.0

Разработанная фирмой модель нового поколения получила наименование RODLEX KS2. Применение при производстве самых современных технологий увеличивает функциональность и удобство пользования этим кессоном.

Цены на пластиковые кессоны

Пластиковый кессон

Удобство эксплуатации этой модели кессона увеличивается применением в конструкции следующих новых элементов:

  • расположенной в нижней части пригрузочной юбкой избавляющей от необходимости трудоемкого сооружения бетонной плиты под основание для тросового крепления;
  • увеличение прочности конструкции с помощью находящихся на дне дополнительных ребер жесткости;
  • доработка посадочной площадки для использования обсадных труб всех типовых размеров сечением от 12,4 до 15,9 см.

Емкости изготавливаются из специального пищевого полиэтилена марки LLDPE. В материале, отличающемся экологической чистотой не только не развиваются коррозионные процессы, но он даже не подвержен гниению, что обуславливает длительный срок службы изготовленных из него изделий, часто превышающий полувековой рубеж.

Пошаговая инструкция установки

При самостоятельном монтаже кессона «Родлекс» выполняется следующая последовательность действий:

Шаг 1. Земляные работы

Начальный этап отличается значительными трудовыми затратами при работе вручную. Под устанавливаемую емкость необходимо выкопать котлован и траншею для прокладки трубопроводной системы подачи воды. Котлован должен превышать размеры кессона на 300 мм для корректировки положения корпуса при вводе обсадной трубы в гильзу. При необходимости в промежуток закладывается утеплитель.

Шаг 2. Обустройство основания

Так как в конструкции предусмотрена специальная пригрузочная юбка, нет необходимости в дорогостоящем сооружении бетонной плиты для якорного крепления изделия с помощью тросов. Для изготовления основания под установку емкости достаточно насыпать на дно котлована 200 мм слой просеянного песка. Для уплотнения засыпки песчаная подушка обильно смачивается водой.

Обустройство основания

Шаг 3. Прокладка и утепление водопроводной сети

На этом этапе в прорытую от скважины до жилого дома траншею укладываются трубы, через которые будет подаваться вода. Для предотвращения замерзания жидкости при отрицательных температурах окружающей среды трубопроводная сеть тщательно утепляется.

Цены на водопроводные трубы

Водопроводные трубы

Шаг 4. Подключение обсадной трубы

Обсадная труба аккуратно вводится в донную часть кессона при этом следует следить за тем чтобы корпус емкости занял строго вертикальное положение. Для предотвращения просачивания влаги соединение тщательно герметизируется при помощи клея фиксирующего поливинилхлоридные изделия.

Шаг 4. Подключение водопроводной сети и кабеля электропитания

В корпус емкости через предусмотренные для этой цели отверстия вводятся трубы для подачи воды из подземного источника до точки подсоединения к внутридомовой водопроводной разводке. Выполняется прокладка электрического кабеля питающего насосную станцию и другое оборудование, обеспечивающее функционирование системы автономного водоснабжения.

Подключение водопроводной сети и кабеля электропитания

Шаг 5. Обратная засыпка

Засыпка установленного кессона просеянным песком осуществляется последовательно слоями в 300 мм толщиной.

На заключительном этапе выполняется бетонирование площадки вокруг горловины кессона. После полного отверждения раствора горловина закрывается люком.

В целях безопасности и для предотвращения актов вандализма к крышке следует приделать проушины и навесить надежный замок особенно в домах сезонного проживания, таких как дачи.

Пластиковый кессон для скважины RODLEX

Оборудование из полимерных материалов вышедшей на рынок в 2013 году фирмы «Родлекс» отличается высоким качеством изготовления. Формовка изделий выполняется ротационным методом обуславливающем отсутствие шовных соединений со строгим техническим контролем на каждом этапе производства. Устройство кессона «Родлекс» показано на следующем рисунке:

Модель «Родлекс»

Массивные, хорошо выраженные ребра жесткости и конструктивные особенности этой модели отлично защищают устье скважины от промерзания и проникновения внутрь загрязненных почвенных вод. Кессон «Родлекс» органично встраивается в общую конструкцию системы автономного водоснабжения

Назначение и виды кессонов

Данный резервуар предназначен для подводных работ, причём как временных, так и постоянных. В принципе кессон может быть квадратной или круглой формы, но в основном он представляет собой цилиндр. Главное его предназначение — использование для защиты воды от замерзания и от попадания в основной резервуар подземных грунтовых и сточных вод. Раньше они очень широко использовались при построении основания мостовых опор.

Виды кессонов :

  1. Железобетонные кессоны. Они представляют собой систему бетонных колец, которые укладываются друг на друга. Поверх этой конструкции ставится специальный люк или крышка. Сооружение данной установки невыгодна в финансовом плане, так как дополнительная гидроизоляция — вещь не из дешёвых. Год за годом всё реже стали использоваться железобетонные кессоны, опять же из-за его высокой стоимости. Также благодаря его пористой структуре он имеет довольно плохую гидроизоляцию, поэтому необходимы ещё и дополнительные меры по укреплению кессона. Кроме плохой гидроизоляции такой резервуар имеет плохую теплоизоляцию. Из этого следует, что вода в кессоне может замёрзнуть даже при незначительно низких температурах. Из-за его большого веса с годами кессон немного приседает в грунт, а это значит, что внутренние трубопроводы будут изменять свою форму.
  2. Пластиковые кессоны. Производят кессоны из пластика толщиной около 2−3 см. Плюс в установке таких кессонов состоит в том, что они не требуется установка дополнительной гидроизоляции, однако конструкция не очень прочная. Но воду всё равно удерживает хорошо. Сама по себе эта установка относительно лёгкая, поэтому не исключена возможность выталкивания её на поверхность воды. Так, чтобы избежать этого нежелательного процесса, кессон нужно дополнительно загерметизировать обсадной трубой. Преимуществ у такого кессона предостаточно. Во-первых, стоит дешевле, нежели металлический или железобетонный. Во-вторых, из-за отсутствия коррозии на поверхности резервуара, он будет служить долгие годы. Если же на улице температура упадёт ниже 0С, то вода начнёт замерзать, а в пластиковых кессонах этого не происходит, так как он хорошо теплоизолирован, то есть температура и внутри, и снаружи всегда одинакова и составляет примерно 5С. Пожалуй, есть всё-таки один недостаток — это маленькая степень жёсткости, поэтому скважина может деформироваться, а впоследствии и вообще сломаться, что приведёт к дополнительным ремонтным работам и финансовым убыткам.
  3. Металлические кессоны. Металл имеет такое ненужное свойство, как коррозия. Соответственно, металлические резервуары следует обработать от коррозионной активности. Металлическим кессонам необходима гидроизоляция. Однако, несмотря на то, что требуется и гидроизоляция, и противокоррозионная обработка, кессоны из металла являются наиболее подходящими для установки скважин. Толщина металла в основном составляет около 4 мм. Срок, в течение которого можно эксплуатировать металлический кессон, возможно продлить, если изготовить кессон из нержавеющей стали. Благодаря тому, что металлические кессоны весят очень много, то на глубине они держаться стабильно и возможность обратного всплытия гораздо меньше, нежели у пластиковых кессонов.

Классифицировать кессоны можно по различным признакам.

К примеру, по цели назначения:

  • Глубокие ёмкости, входящие в состав подводных сооружений, опоры мостов, насосных систем и т. д. Такие кессоны относятся к разряду постоянных установок.
  • Переносные или съёмные кессоны, предназначенные для временного использования на тех или иных подводных строительных работах. После окончания работ такие кессоны используют на других объектах. Конечно, это очень трудоёмкая работа, перетаскивать такой кессон с одного объекта на другой, но в тех случаях, когда постоянными нельзя воспользоваться, переносные кессоны идеально подойдут для временных работ.

Также их различают по способу опускания на воду:

  • Резервуары, которые опускают на воду как с земляной поверхности, так и из огромных ёмкостей.
  • Островные резервуары. То есть опускают их на искусственные поверхности, залитые водой.
  • Наплавные резервуары. Опускаются на воду с их последующим потоплением вглубь. Используются в тех случаях, когда объект находится на большом расстоянии от берега. Тогда островные кессоны становятся невыгодны как в финансовом плане, так и в процессе установки.

Классификация по типу материала, из которого сделан кессон:

  • металлический;
  • бетонный;
  • пластиковый.

Весь процесс установки можно разделить на три этапа: подготовительный, основной и заключительный.

Виды кессонов

Есть несколько видов кессонов, которые различаются между собой по внешнему виду и материалу изготовления. По форме они могут быть квадратными, круглыми или прямоугольными, а изготавливаться могут из стали, бетонных колец или пластика.

Стальные кессоны хороши тем, что их можно сделать самостоятельно из металлических ящиков соответствующих размеров с толщиной стенок не менее 4 мм. Ящики для кессонов свариваются, а их поверхность (наружная и внутренняя) обрабатывается специальным антикоррозийным составом. Продаются и готовые стальные емкости, а также емкости, сделанные из нержавеющей стали, но это более дорогостоящие варианты. В целом же стальные кессоны достаточно надежные и сравнительно недорогие, поэтому используются они часто.

Самым невыгодным вариантом можно считать кессоны, выполненные из железобетонных колец. Раньше их использовали часто, но в последнее время они уверенно вытесняются стальными и пластиковыми аналогами, на что есть ряд причин:

  • высокая цена;
  • большой вес колец, что требует наличия специальной техники для доставки и монтажа, установить их вручную очень сложно;
  • чувствительность бетона к влаге, что требует дополнительных затрат на гидроизоляцию стенок колец;
  • низкие теплоизоляционные показатели, кольца не защищают оборудование от замерзания в нем воды в сильные морозы;
  • высокий риск проседания грунта под весом колец, что тянет за собой деформацию оборудования и трубопроводов.

Самым оптимальным вариантом считаются кессоны из пластика. В последнее время именно они стали наиболее востребованными по причине ряда преимуществ:

  • доступная цена (особенно если сравнить ее с ценами на кессоны из стали или бетонных колец);
  • легкость монтажа за счет небольшого веса. В этом случае не нужно оплачивать аренду спецтехники, здесь вполне реально обойтись и своими силами;
  • стойкость к влиянию агрессивных факторов, коррозии;
  • высокие теплоизоляционные показатели, что позволяет сэкономить на дополнительном слое утеплителя. Внутри пластиковых кессонов на протяжении года сохраняется стабильная плюсовая температура;
  • герметичность емкости и надежная гидроизоляция оборудования, размещенного в ней.

Недостатком пластиковых кессонов является их низкая прочность, которая может стать причиной деформации самих емкостей и оборудования в них. Для повышения жесткости конструкции при установке обратная засыпка грунта заменяется за заливку из гарцовки (цемент+песок в соотношении 1:3) по периметру кессонов. Толщина цементного слоя составляет около 100 мм.

Какой кессон выбрать и где его разместить?

По большому счету, выбрать правильное место для кессона довольно просто. Подумайте, где лично вам было бы удобнее сделать погреб. Чаще всего его располагают под кухней. В случае размещения под домом, хранилище нужно приобрести и установить еще до начала строительства здания.


Схема монтажа под жилым помещением.

В случае, если необходимость построить погреб возникла уже после возведения дома, то его можно расположить вне помещения.


Схема монтажа вне помещения.

При выборе кессона для погреба из металла лучше всего ориентироваться на сварные модели, которые отличаются высоким уровнем надежности. Либо при желании можно выбрать пластиковый вариант.

Специализированные магазины предлагают готовые конструкции, они выпускаются квадратной, прямоугольной или цилиндрической формы. Приобретая товар, помните, что железный кессон должен быть хорошо проварен со всех сторон, чтобы внутрь него не попадала вода. Вся конструкция должна быть цельнометаллической. Только крышка может быть выполнена из древесины.

Как установить пластиковый кессон для скважины своими руками

Перед тем как перейти к непосредственной установке кессона на скважину, необходимо подготовить для него надежную основу, т.е. котлован. Его размеры обязательно должны быть больше чем у пластикового резервуара примерно на 20-30 см. При этом на дне ямы нужно дополнительно сделать небольшое углубление, которое поможет зафиксировать емкость. Сделать это можно, следуя простым рекомендациям:

-на выровненное дно котлована необходимо высыпать немного песка;

-затем ровный слой мелкого гравия;

-для обеспечения жесткости конструкции поверх устанавливается армированный каркас;

-после этого остается только залить бетон и дождаться полного его высыхания.

Грамотный монтаж пластикового кессона для скважины – гарантия долгой и безупречной службы в будущем

В процессе работы важно не забывать, что если система оснащена гидроаккумулятором, то отверстие для трубы должно быть расположено немного сбоку. При этом идеальный вариант – если обсадная труба будет выступать над уровнем земли

Таким образом процедура установки системы значительно облегчится.

Особое внимание стоит уделить процессу крепления пластикового кессона к трубе. Здесь потребуется внимание и аккуратность

Некоторые наиболее современные модели оснащены специальными полостями, предназначенными для бетона. Если же в системе предусмотрено наличие гидроаккумулятора, то все оборудование может быть подвязано к заранее подготовленному основанию. После того как кессон займет в котловане свое место, оставшиеся промежутки засыпают сухой землей.

Как уже упоминалось ранее, если уровень грунтовых вод слишком высок, то оставшиеся промежутки также необходимо заливать бетоном, чтобы предотвратить повреждение емкости. Кроме того можно воспользоваться для этого армированием. Это более надежный способ защитить скважину

Перед тем как заливать бетон, важно не забыть о том, что все кабели и трубы должны быть выведены наружу

Пластиковый кессон является наиболее идеальным вариантом для обустройства скважины с водой

Обязательно дождитесь, пока бетон полностью застынет, иначе вам придется начинать все работы с самого начала.

Если говорить о выборе, то купить пластиковый кессон для скважины – это самое лучшее решение. Этот тип изделия лишен недостатков своих предшественников и позволяет провести все работы своими силами. Именно поэтому кессон для скважины из пластика пользуются заслуженной популярностью и, в большинстве случаев, предпочтительны для покупки. И хотя цена металлического кессона может оказаться немного меньше, все преимущества использования пластика в данном случае очевидны.

Важные моменты при обустройстве

Учитывая некоторые технические нюансы, можно существенно сэкономить на обустройстве скважины, оснащенной кессоном.

Если расположить скважину поближе к дому, то:

  • уменьшится объем земляных работ;
  • потребуется меньше труб;
  • понадобится насос небольшой мощности, достаточной только для поднятия воды на поверхность.

Сэкономить можно и при выборе способа бурения. Чтобы сделать скважину для личного пользования, можно выполнить работу с использованием ручного бура. Иногда используют электрический инструмент, ударные приспособления.

Нюанс #1 – выбор метода бурения скважины

При выборе конкретного инструмента исходить нужно из особенностей грунта. При самостоятельном бурении скважины ручным методом придется прилагать немалые усилия, но при благоприятных условиях можно добраться до водоносного слоя, лежащего на глубине до 15 м.

Рекомендуется совершать за одну проходку не больше, чем пять оборотов бура, иначе извлечь его будет трудно.

Бур, изготовленный своими руками, дает лучший результат. Причина в том, что он выполнен под конкретные условия, поэтому работать им удобней

Скважину небольшой глубины можно пробурить и при помощи шнека. Вращение его осуществляют как вручную, так и при помощи механизмов.

В любом случае над будущей скважиной сооружают вышку в виде треноги для облегчения подъема инструмента. При выборе второго способа потребуется еще и электродвигатель, подходящий по мощности.

Для вырубки скважины используют и ударно-канатный метод. Рабочим инструментом здесь служит труба, края которой остро заточены (забивной стакан с прочной кромкой по нижнему краю).

Благодаря своему немалому весу она с большим усилием врезается в землю, затем ее извлекают при помощи системы канатов и освобождают от грунта.

При ударно-канатном способе бурения применяют треногу высотой до двух метров. В ее верхней точке имеется блок с перекинутым через него канатом. К нему крепят ударный инструмент

Обсадную колонну (трубу) берут чуть большего диаметра, чем у отрезка трубы, именуемого стаканом. Ставить ее следует строго соблюдая вертикальность

Это важно при любом способе бурения. Если этим нюансом пренебречь, грунты могут обрушиться. Специалисты советуют применять трубы ПВХ сечением 12,5 см

Первую трубу опускают после прохода одного метра. Далее, длину обсадной колонны добавляют по мере заглубления. Соединяют отрезки при помощи резьбы на торцах труб

Специалисты советуют применять трубы ПВХ сечением 12,5 см. Первую трубу опускают после прохода одного метра. Далее, длину обсадной колонны добавляют по мере заглубления. Соединяют отрезки при помощи резьбы на торцах труб.

Нюанс #2 – секреты бурения скважины

Бурить скважину можно в любой сезон, но трудоемкость работ при этом будет разной. Худший вариант – весна. В этот период грунтовые воды находятся на самом высоком уровне. В таких условиях трудно определить расположение основного водоносного слоя.

Устройство скважины летом считается лучшим вариантом, т.к. уровень воды стабилизируется и ее место залегания легко определить.

Осенью лучшим месяцем для проведения этих работ является сентябрь. В это время обычно еще не наступает сезон дождей, определить водоносный горизонт можно без затруднений.

Осадки в зимний период не оказывают влияния на состояние подземных вод. Ручное бурение в зимнее время противопоказано, т.к. грунты сильно промерзают

Зимой можно бурить скважину, пока температура не опускается ниже -20°. Из-за подмерзания грунта стенки скважины застрахованы от обвалов. Грунтовые воды находятся на минимальном уровне.

Нюанс #3 – оптимальный материал для кессона

Существует несколько видов кессонов:

  • из ж/б колец;
  • металлические;
  • пластиковые;
  • кирпичные.

Ж/Б кольца и кирпич. Такой вид кессонов практически не обеспечивает герметичность на длительное время. Это грозит оборудованию затоплением и последующей потерей работоспособности.

Металл. Если при изготовлении металлических кессонов были соблюдены все требования, они будут обладать хорошей герметичностью.

Земля по отношению к металлу является агрессивной средой, поэтому ограждающие конструкции таких камер подвержены окислению, в результате чего может произойти разгерметизация.

Пластик. Кессоны, произведенные из полимерных материалов, удобные, имеют малый вес, просты в монтаже и эксплуатации. Вероятность разгерметизации довольно мала, т.к. материал не подвержен коррозии. Служат пластиковые кессоны гораздо дольше металлических.

Особенности использования поверхностного насоса для подачи воды

Цена поверхностных помп на порядок дешевле, чем погружных. Кроме того, их проще монтировать и обслуживать. Для решения задачи, как обустроить скважину, рациональнее и экономичнее всего применить вариант с насосной станцией «три в одном» (прочитайте: «Схема подключения насосной станции к скважине своими руками – инструкция, советы»). Этот модуль комплектуется поверхностным насосом, мембранной емкостью объемом 20-60 л и автоматикой. В ствол скважины вводится только шланг для всасывания. Это значительно упрощает обустройство скважины на даче и обслуживания оборудования. Благодаря небольшому диаметру, используемый шланг может быть применен внутри абиссинских колодцев. Из-за слишком узкой шахты опустить в нее погружной насос не получается. Наиболее существенным недостатком насосных станций этого типа являются ограничения по высоте подъема всасываемой жидкости.

Как правило, поверхностные установки в состоянии поднимать воду с глубины до 10 м. Данное обстоятельство вводит определенные ограничения на использование оборудования. Сфера его использования – колодцы и скважины небольшой глубины.

Всё о монтаже и подключении

Чтобы кессонная камера хорошо выполняла свои защитные функции, а также прослужила максимально долго, при её монтаже нужно соблюдать ряд правил. Перед началом работ следует тщательно обдумать схему подведения внешнего трубопровода.

Нужно учесть пути прокладки других подземных коммуникаций, глубину залегания грунтовых вод и уровень промерзания почвы зимой. Особенности установки также зависят от конструкции кессона и от материала, из которого он изготовлен.

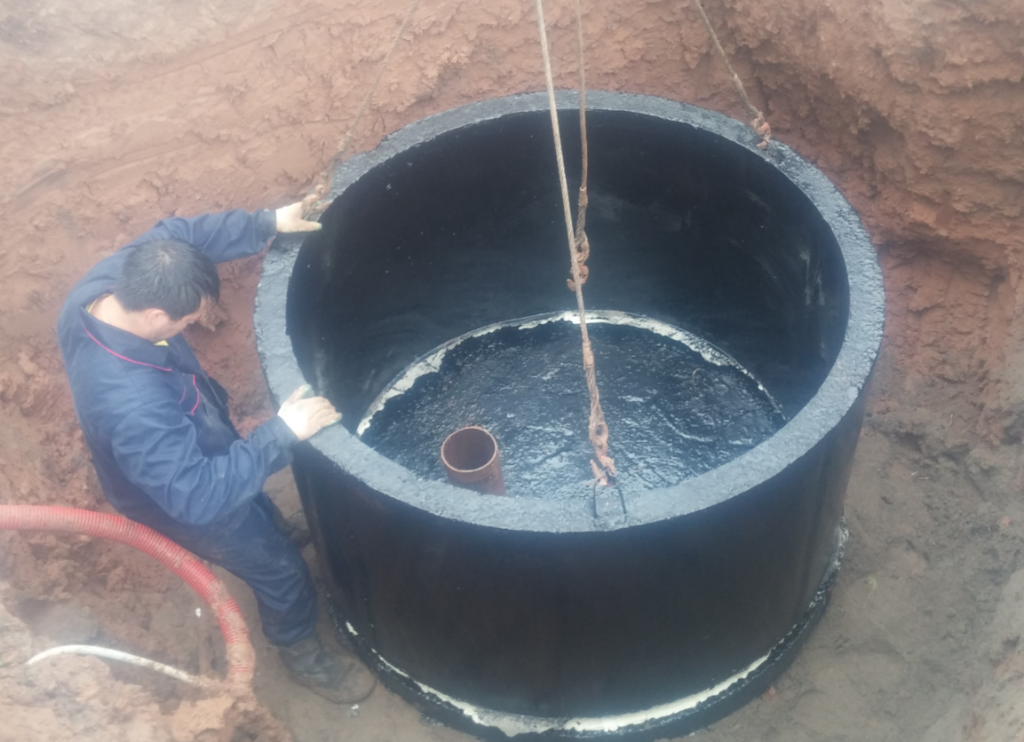

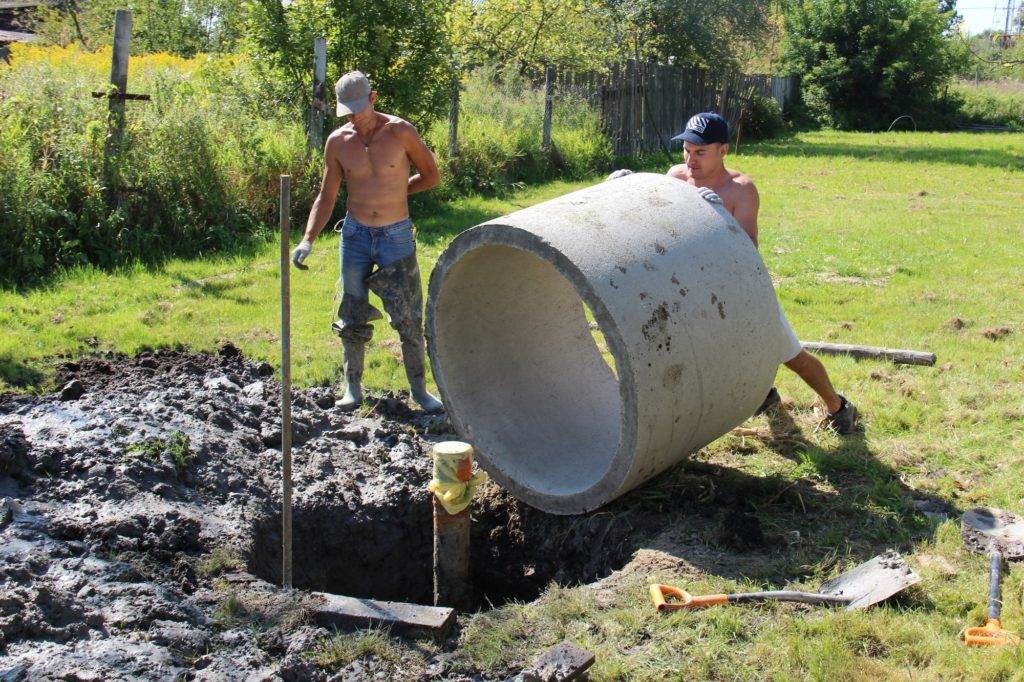

Монтаж кессона из бетонных колец

Бетонные кольца – многофункциональные изделия, которые широко применяются для устройства водоносных, канализационных, коммуникационных колодцев. Перед началом установки, кольца нужно обмазать снаружи влагозащитным составом – специальной мастикой, битумом, либо оклеить листовой гидроизоляцией.

Монтаж колец производится двумя способами:

  1. Укладкой на поверхность земли необходимого количества колец, вокруг оголовка скважины. Их число выбирается в зависимости от проектной глубины кессона для скважины. Кольца устанавливаются друг на друга, а сверху накрываются бетонной крышкой. Далее производится выборка грунта изнутри будущей кессонной камеры, в результате чего кольца, под собственной тяжестью углубляются. Когда опустятся на нужную глубину, обсадная труба обрезается так, чтобы выступала над дном получившейся камеры на 0,5-1 м. Дно кессона бетонируется, либо засыпается крупным гравием, а верхняя крышка и стенки утепляются.
  2. Второй вариант предусматривает иной процесс монтажа. Изначально вокруг скважины роется котлован необходимой глубины и диаметра. Выступающая часть обсадной трубы срезается до нужного уровня, чтобы она незначительно выступала над дном камеры. И лишь после этого производится укладка железобетонных колец на дно ямы. Стыковочные швы тщательно заделываются цементным раствором и промазываются влагозащитной мастикой. Последним шагом камера утепляется, и засыпаются грунтом наружные пазухи.

Сложность при установке бетонных колец может заключаться лишь в необходимости использовать кран. Аренда строительной спецтехники увеличивает стоимость работ, и она не всегда сможет свободно проехать к месту обустройства скважины на приусадебном участке.

Монтаж металлического кессона

Металлические конструкции также отличаются большой массой, поэтому для их монтажа придётся использовать подъёмный кран или лебёдку. Изначально выкапывается котлован необходимой глубины и габаритов. Дно его выравнивается, и на нём обустраивается основание в виде бетонной заливки, либо песчано-гравийной подушки.

Перед началом установки металлический кессон снаружи тщательно обрабатывается гидроизоляционными составами во избежание коррозии. После установки на место, его стенки и крышку рекомендуется утеплить во избежание излишних теплопотерь.

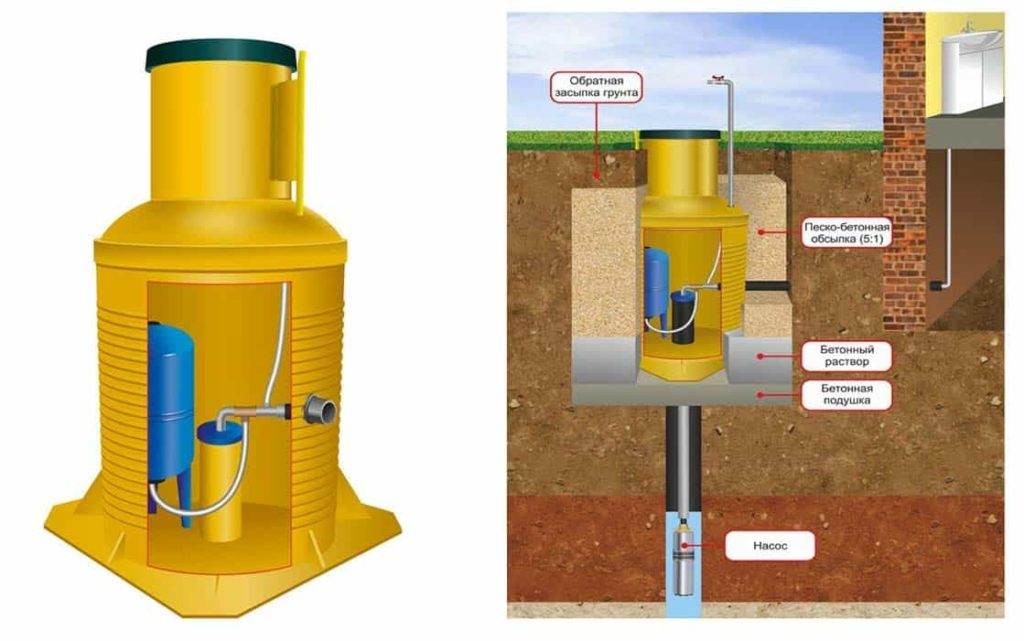

Монтаж пластикового кессона

Процесс установки уже готовых полимерных кессонов в общих чертах схож с монтажом металлических камер. Порядок действий здесь тот же, за исключением необходимости обустройства гидроизоляции. Ещё одна особенность пластиковых кессонных камер – возможность их выдавливания из земли при пучении грунта.

Поэтому, для увеличения массы, дно их заливается бетоном, либо засыпается песчано-гравийной подушкой. Для закрепления лёгкой конструкции в грунт, также используются «якоря» в виде арматуры, забитой в землю.

Полимерно-песчаные модификации имеют сборную конструкцию, состоящую из нескольких элементов. Крепятся они друг с другом при помощи шип-пазовых соединений. Установка их друг на друга точно такая же, как и при монтаже бетонных колец. После окончания монтажных работ, к установленному кессону подводится внешний трубопровод, верхний край обсадной трубы обрезается по нужному уровню, и на него ставится оголовок.

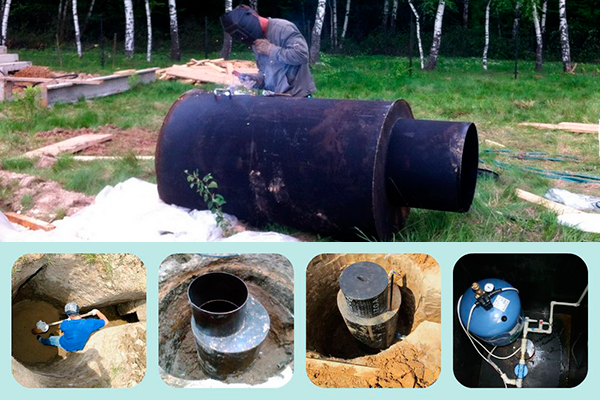

Особенности обустройства металлического кессона

Металлическую камеру можно взять готовую или сделать ее самостоятельно. В последнем случае необходимо обладать сварными навыками и иметь сварной аппарат. Емкость из металла можно изготовить двумя способами.

  1. Сварить из металлических листов толщиной от 3 мм. Такая камера имеет квадратное или прямоугольное сечение.
  2. Изготовить резервуар, взяв для камеры отрезок трубы диаметром 1,25 м, для горловины – 0,6 м, а для дна и верха также понадобится металлический лист.

Присоединение дна камеры

Подготовительные мероприятия

Перед монтажом резервуар необходимо подготовить, чтобы он смог долговечно выполнять свои функции.

  1. На дне будущего кессона прорезают отверстие для вхождения обсадной трубы, к которому приваривают двойным сварочным швом металлическую гильзу. Место размещения оголовка определяется присутствием и размером гидроаккумулятора. При наличии бака вход обсадной трубы смещают от центра к стене.
  2. В стенках подготавливают отверстия и устанавливают ниппели для входа кабеля и выхода водоподающей трубы. При самостоятельном изготовлении емкости, входы и выходы делают до этапа окончательной сварки всех составных частей. Рядом с горловиной при желании делают также пенал для выведения поливочной трубы.
  3. К горловине на петлях присоединяют откидывающийся люк.
  4. Вваривают пенал вентиляции
  5. Емкость обрабатывают составом, который не допускает развитие коррозии.
  6. Снаружи покрывают емкость битумом для гидроизоляции
  7. Изнутри прокладывают утеплитель, который не впитывает влагу.

Подготовленный резервуар готов к монтажу.

Пошаговая инструкция установки

Этапы монтажа металлического кессона

Шаг 1. Вокруг скважины выкапывают котлован. Обсадная труба должна выходить от дна готовой ямы на полметра. Размеры котлована должны превышать ширину или диаметр резервуара на 20-30 см. Глубина должна быть такой, чтобы люк резервуара возвышался на 20 см от поверхности земли, что уменьшает вероятность попадания дождевых и талых вод в камеру.

Вокруг скважины выкопать котлован

Шаг 2. По уровню выравнивают дно.

Выровнять дно

Шаг 3. Над ямой устанавливают деревянные брусья, которые нужны для плавного спуска емкости и состыковки с гильзой для обсадной трубы.

Установить деревянные брусья

Шаг 4. Прицепив емкость тросами к подъемному механизму, ставят камеру на брусья.

Поставить камеру на брусья

Шаг 5

Состыковав с обсадной трубой, осторожно убирают брусья и устанавливают кессон на дно и выравнивают.

Убирать брусья

Шаг 6. Срезают излишки обсадной трубы, оставшуюся часть приваривают к гильзе

Срезать излишки обсадной трубы

Шаг 7

Устанавливают все оборудование, заводят трубы и кабель в подготовленные отверстия. Проверяют гидроизоляцию и герметичность вводов.

Устанавить все оборудование

Шаг 8. Проводят обратную засыпку, трамбуя грунт каждые 20 см.

Провести обратную засыпку
