Как выбрать и установить кессон для скважины: основные виды и технология монтажа

Установка пластикового кессона для скважины своими руками

Выбор и приобретение оборудования – это только 50% от поставленной задачи. От того, насколько правильно его установят, будет зависеть все функционирование системы водоснабжения дома. Процесс установки довольно трудоемкий, но при определенных навыках его выполнить не сложно. Предлагаем посмотреть пошаговую установку кессона для скважины на участке загородного дома.

Иллюстрация	Описание работ
	По выполненной разметке необходимо вырыть котлован
	Для исключения всплытия емкости, вокруг обсадной трубы необходимо залить основание из бетона.
	Предварительно дно выравнивается при помощи песчаной подушки.
	Для того, чтобы укрепить бетонное основание, используется двухрядное армирование. Для этого собирается каркас из арматуры с шагом 200 миллиметров.
	Укладка армированной сетки на основание.
	В котловане по периметру необходимо установить опалубку, на дно которой заливается бетонное основание, предварительно укрепленное 2-слойным армированием. Толщина основания рассчитывается из габаритных размеров кессона и удельного веса бетона.
	Поверхность плиты необходимо выровнять цементной стяжкой. Отклонение по горизонтали не должно превышать 3 мм.
	Если резервуар не оборудован муфтой, ее установку следует выполнить до монтажа камеры в котлован. Для герметизации необходимо использовать силиконовые герметики.
	Установка емкости в котлован возможна только после полного застывания основания.
	Кессон не портит внешний вид газона загородного дома.

Данный процесс наглядно продемонстрирован в мастер-классе в видео ниже:

Все о монтаже и подключении

Процесс обустройства защитного сооружения в грунте общий для вариантов из разных материалов. Однако в каждом из случаев имеются тонкости. Если их не учесть, сократится срок службы оборудования или скважина перестанет выполнять свою функцию.

Монтаж кессона из бетонных колец

Монтаж кессона из бетонных колец. Роется котлован, размеры которого должны быть больше, чем габариты сооружения для скважины. Эта необходимость обусловлена тем, что наружные стенки будут дополнительно защищаться гидро- и теплоизоляционными материалами. Бетонные кольца устанавливают друг на друга. Для упрочнения конструкцию скрепляют стальными пластинами. Дополнительно швы заполняют цементным раствором.

Сверху выполняется железнение: стыки бетонных колец защищают чистым раствором из цемента и воды без добавок (песка и др.).

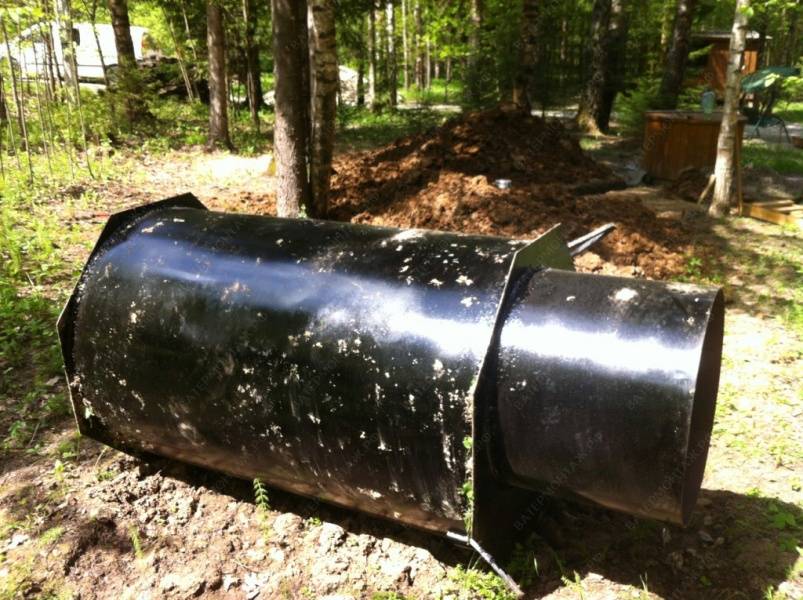

Монтаж металлического кессона

С учетом того, что такая конструкция намного легче бетонного аналога, ее рекомендуется зафиксировать в грунте. Сначала металлический кессон устанавливают на песчаную подушку и бетонное основание. Затем сооружение крепится к плите посредством анкеров. Металл следует защитить от воздействия влаги с помощью гидроизоляционных материалов.

Дополнительно конструкцию утепляют. Чтобы правильно установить кессон, над котлованом располагают швеллеры. Необходимо регулировать его местоположение, пока отверстие на дне кессона не будет располагаться точно над обсадной трубой.

Для крепления элементов конструкции используется сварочный аппарат.

Монтаж пластикового кессона

Сооружение данной разновидности тоже устанавливается на бетонную плиту. Пластик намного легче, поэтому его тоже часто фиксируют к прочному основанию. Дополнительно предусматриваются выступающие элементы на корпусе, которые препятствуют выталкиванию сооружения из почвы. Герметизировать такой кессон не нужно. Его утепляют, что способствует снижению интенсивности потерь тепла. Для крепления вспомогательных элементов применяют специальный клеящий состав. Обратная засыпка котлована выполняется с помощью цементного состава.

Применяемые на практике разновидности

Для изготовления кессона может использоваться любой материал, обеспечивающий хорошую герметизацию и достаточную теплоизоляцию внутренней камеры.

Практика показывает, что чаще всего на оголовок устанавливают кессон из:

У всех перечисленных вариантов есть свои плюсы/минусы. Для выбора наилучшей конструкции нужно взвесить, что лично для вас будет важнее, например, высокая стоимость или скорость сооружения, долгосрочность эксплуатации или оперативность строительства и т.д.

Желающим сравнить практичность и технические характеристики пластикового и металлического кессона предлагаем ознакомиться с аргументами “за и против” обеих разновидностей.

Пластик, металл или бетон? Почему стоит выбрать пластик

Давайте попробуем провести сравнительный анализ трех видов кессонов для скважин, которые вы можете установить у своего дома.

Параметры для сравнения	Пластик	Металл	Бетон
Герметичность	Полная герметичность за счет отсутствия швов, нет необходимости в гидроизоляции	Имеет места сварки. Швы, даже защищенные покрытием, со временем начинают протекать. При сезонных подвижках почвы швы могут лопнуть под давлением грунта.	Нуждается в обработке гидроизолирующими составами, так как плохо переносит постоянную влажность.
Особенности установки кессона для скважины	Легкий резервуар не требует использования специальной техники для монтажа	Металлические кессоны для скважины из качественной толстой стали весят немало, так что монтировать их придется с использованием подъемного механизма.	Если для устройства кессона используются бетонные кольца –без спецтехники не обойтись. Заливку резервуара по опалубке можно сделать и вручную.
Прочность	Пластиковые кессоны устойчивы к химическому воздействию, но могут серьезно пострадать от неаккуратной установки, деформации почвы или неумелой очистки. Для повышения прочности конструкции производители оснащают резервуары дополнительными ребрами жесткости.	Сталь – прочный материал, которому не страшны деформирующие подвижки грунта. При этом он довольно гибкий, и, в отличие от пластика, не лопается под напряжением.  Стальной кессон может деформироваться, но при этом оставаться герметичным, если качественно выполнены сварные швы.	Железобетонные конструкции отличаются большой прочностью. Им не страшны никакие подвижки грунта. Качественный бетон не боится давления почвы и грубых манипуляций по очистке.
Устойчивость к коррозии и загрязнениям	Полимерные материалы невосприимчивы к ржавчине, грибкам, бактериям, химическому воздействию.	Стальные кессоны больше всего боятся ржавчины. Чтобы продлить срок их службы, емкости обрабатывают защитными составами. При необходимости защитный состав можно обновить изнутри, но чтобы покрасить стальной кессон снаружи, его придется извлечь с риском деформации или повреждения, так что это никто не делает.	На бетонной поверхности прорастают грибы и размножаются бактерии. Такой резервуар придется периодически очищать специальными составами, но споры могут проникать так глубоко, что никакая чистка не поможет. Бетон впитывает влагу и она разрушает его со временем.
Теплоизоляция	Пластмасса обладает низкой теплопроводностью, так что резервуары нет необходимости дополнительно утеплять или отапливать. Только в районах севернее Санкт-Петербурга есть смысл дополнительно утеплить емкость снаружи, особенно крышку.	Металлические емкости нуждаются в утеплении. Для этой цели можно использовать любой строительный утеплитель, который устанавливается во время монтажа конструкции.	Бетон плохо держит тепло, так что такие резервуары нуждаются в утеплении и обогреве зимой даже в средней полосе.
Всплывание	Легкая емкость из пластика всплывет под воздействием грунтовых вод, если ее не закрепить на бетонное основание.	Тяжелые стальные резервуары, как правило, не всплывают. Тем не менее, их тоже рекомендуют закреплять на бетонном основании.	Тяжелый вес конструкции оставляет ее равнодушной к такому фактору и бетонный колодец не нуждается в дополнительном закреплении.
Стоимость	Цена пластикового кессона в среднем 20÷35 тысяч рублей в зависимости от объема.	Цена стального кессона зависит от толщины стенок. Расценки на резервуар начинаются от 40 тысяч и выше.	Если вы будете заливать бассейн своими руками, то он обойдется вам недорого, примерно в 10÷15 тысяч.

В больших пластиковых кессонах устанавливаются удобные лестницы, так что пользоваться им и как хранилищами очень удобно

Полезные советы

• При монтаже металлического и пластмассового кессона резервуар лучше всего устанавливать на предварительно уложенные деревянные брусья, которые после удачного совмещения гильзы и обсадной трубы аккуратно изымаются.
• Установка изделий из пластика выполняется точно так же, как и монтаж металлических кессонов. Даже если пластмассовая ёмкость оборудована рёбрами жёсткости, для усиления конструкции вокруг резервуара устанавливается обрешётка, которую заливают бетоном. Засыпку землёй производят после полного схватывания раствора.
• Кессоны из металла требуют периодического обновления антикоррозионного покрытия.
• Обустройство приямка весной позволит максимально точно оценить состояние дна котлована, после чего принимается решение о необходимости бетонирования пола приямка.
• При обустройстве кессона из монолитного железобетона, раствор, залитый в опалубку, уплотняют виброинструментом или штыкованием для удаления воздушных полостей.
• Поскольку каждый сварочный шов металлического кессона является потенциальным очагом коррозии, количество подобных стыков стараются снизить до минимума.

Несмотря на то что строительство кессона для скважины дело довольно хлопотное, самостоятельное изготовление и обустройство защитного сооружения принесёт владельцу бонусы в виде значительной экономии средств и удовольствия от сделанной своими руками работы. Ну и главное — скважине и насосному оборудованию теперь не будут страшны никакие морозы!

Какие кессоны используются для скважин, их специфика

Создать заглубленное сооружение представляющее собой скважинный погреб для кессона можно в принципе из любого конструкционного материала, используемого в строительстве, однако наиболее распространены следующие варианты:

• металлический;
• бетонный;
• из железобетонных колец;
• кирпичный;
• пластиковый.

Металлический кессон

Пластиковый кессон

Пластиковые кессоны являются новинкой оборудования для обустройства скважины, и являются жесткими, водонепроницаемыми, легкими, цельными изделиями, обладающими низкой теплопроводностью и не требующими утепления или антикоррозионной защиты.

Необходимые инструменты и материалы

При строительстве кессона стыки между бетонными кольцами нужно тщательно загерметизировать

Если мастер принял решение монтировать монолитный бетонный кессон, следует подготовить такие материалы:

• цемент М-400 и выше;
• среднефракционный щебень (30 мм);
• речной песок;
• арматурная сетка или прутья;
• битумная мастика;
• доски для опалубки.

Для монтажа кессона из кирпича следует подготовить:

• цемент М-400 и выше;
• щебень (фракция 20-25 мм);
• песок речной;
• блоки кирпича (количество штук высчитывается по предполагаемой ширине и высоте стенок, делённой на ширину и высоту одного блока);
• битумная мастика.

Из инструментов понадобятся:

• бетономешалка или специальный поддон для приготовления раствора вручную;
• лопата штыковая и совковая;
• трамбовка;
• рулетка;
• молоток и гвозди;
• мастерок;
• киянка;
• ведра;
• строительный уровень;
• газовая горелка.

Для всех остальных видов кессона (из полимера или колец) потребуются сами емкости плюс лопата и трамбовка.

Конструкция кессона

Несмотря на свою функциональность, кессон имеет очень простое строение. Он представляет собой камеру или емкость, изготовленную из герметичных водонепроницаемых материалов.

Каждый кессон обладает следующими стандартными характеристиками:

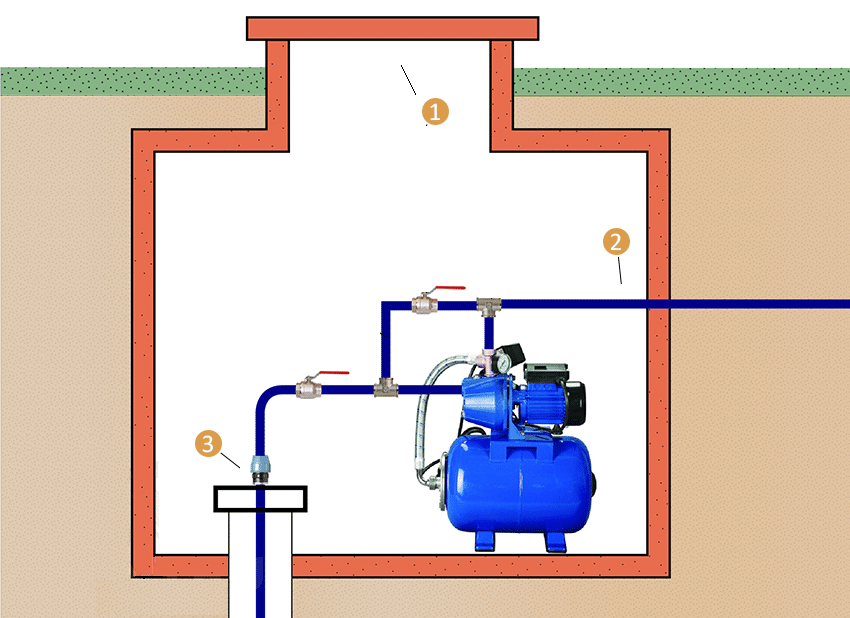

• Сверху создается люк, обеспечивающий беспрепятственный доступ к оборудованию и проведению ремонтных работ (1);
• Входы для трубопроводов обеспечиваются с боковых сторон (2);
• Снизу оборудуется отверстие для обсадной трубы скважины (3).

Схема кессона

Конструкция может иметь практически любую форму. Наиболее популярные:  круглые, квадратные или прямоугольные. Размер кессона также определяется на усмотрение его обладателя.  Критерием для выбора размера служат следующие факторы:

• Высота определяется с учетом того, что боковые входы для трубопроводов должны располагаться ниже уровня промерзания грунта. Таким образом, обеспечивается необходимая теплоизоляция. Как правило, это не менее двух метров;
• Диаметр рассчитывается с условием расположения всего необходимого оборудования и возможности нахождения человека в случае проведения обслуживающих и ремонтных работ. Для компактного кессона диаметр в 1-1,2 метров является достаточным.

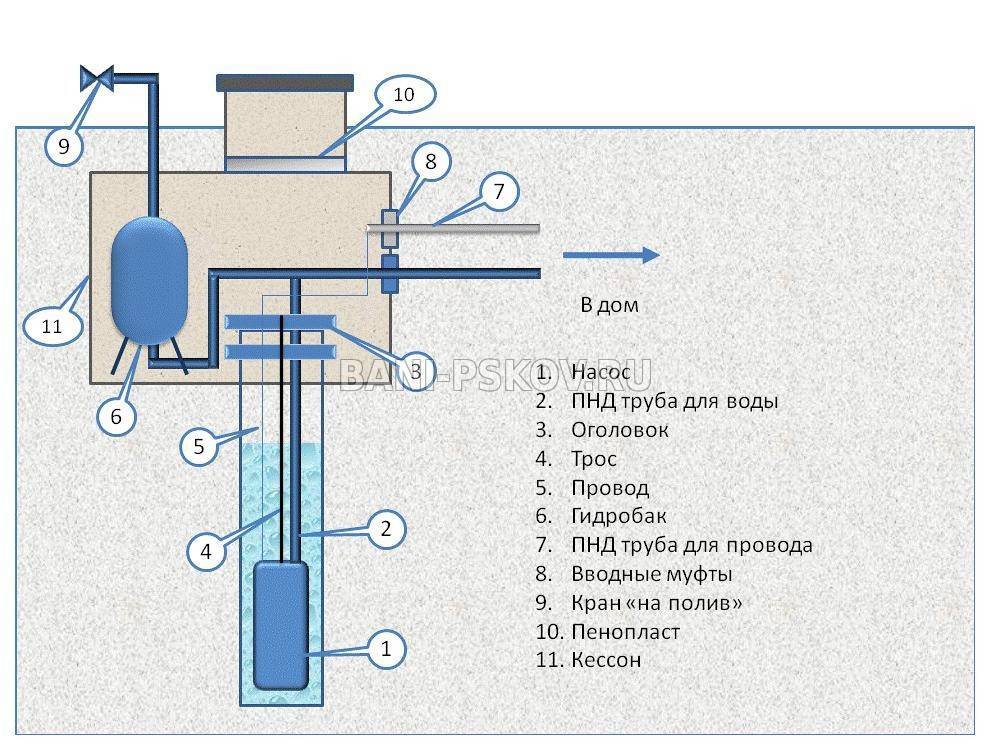

Конструкция кессона

Материал, из которого будет изготовлена конструкция, определяется пожеланиями владельца и его финансовыми возможностями. Обязательным общим условием для них является водонепроницаемость.

Как установить резервуар из пластика?

В качестве пластиковой емкости для скважины чаще применяют готовые конструкции. В них уже даже могут быть предусмотрены все необходимые технологические отверстия. Иногда в целях экономии могут использовать еврокуб или другую подходящую камеру из пластика.

Монтаж пластикового кессона

Монтаж пластикового резервуара проще, чем кессонов из других материалов, но имеет несколько нюансов.

1. Часто требуется заливка бетонного основания с вмонтированными в него металлическими петлями. Последние нужны, чтобы закрепить емкость стропами. В заводских кессонах у дна могут иметься специальные проушины или выступы для якорения.
2. Если нужно повысить прочность стен, то по окончании монтажных работ производят не обратную засыпку грунтом, а заливку цементом.

Именно с обустройством пластикового кессона своими руками справиться проще всего. Вообще самостоятельный монтаж резервуара из любого материала поможет сэкономить. Но если нет опыта и уверенности в своих силах, то лучше работу оставить профессионалам, чтобы не пришлось переплачивать за исправление ошибок.

Монтаж кессона и его подключение

Процесс установки для разных типов камер, в общем, аналогичен:

Котлован под конструкцию выкапывают больше ее самой минимум на 30 сантиметров, что помогает установить ее максимально точно, корректируя место совпадения трубы источника воды с гильзой для ее проведения

Кроме этого, будет возможность утеплить стенки или укрепить камеру, если планируется использовать пластиковый кессон под скважину.
Обсадную трубу отрезают, принимая во внимание будущую высоту пола конструкции.
На дно котлована укладывают песчаную подушку, имеющую толщину от 20 до 30 сантиметров. С целью уплотнения засыпку поливают водой.
Поверх засыпки создают бетонную плиту, непременно с армированием при помощи стальной сетки

Можно предварительно на ней расположить анкерные болты, необходимые для закрепления камеры. Но тут большая вероятность, что можно допустить ошибку.
Удобнее будет в первую очередь поместить кессон на место, после чего высверлить в бетонном основании отверстия для выполнения крепежа. Сейчас имеется большой выбор крепежных элементов, которые могут расширяться в процессе монтажа, когда их помещают в отверстия. Поэтому проблем с подбором подходящих крепежей не возникнет.

Несмотря на то, что в технологии установки разных типов кессонов много общего, имеются и особенности конструктивных схем.

Назначение и виды кессонов

Данный резервуар предназначен для подводных работ, причём как временных, так и постоянных. В принципе кессон может быть квадратной или круглой формы, но в основном он представляет собой цилиндр. Главное его предназначение — использование для защиты воды от замерзания и от попадания в основной резервуар подземных грунтовых и сточных вод. Раньше они очень широко использовались при построении основания мостовых опор.

Виды кессонов :

1. Железобетонные кессоны. Они представляют собой систему бетонных колец, которые укладываются друг на друга. Поверх этой конструкции ставится специальный люк или крышка. Сооружение данной установки невыгодна в финансовом плане, так как дополнительная гидроизоляция — вещь не из дешёвых. Год за годом всё реже стали использоваться железобетонные кессоны, опять же из-за его высокой стоимости. Также благодаря его пористой структуре он имеет довольно плохую гидроизоляцию, поэтому необходимы ещё и дополнительные меры по укреплению кессона. Кроме плохой гидроизоляции такой резервуар имеет плохую теплоизоляцию. Из этого следует, что вода в кессоне может замёрзнуть даже при незначительно низких температурах. Из-за его большого веса с годами кессон немного приседает в грунт, а это значит, что внутренние трубопроводы будут изменять свою форму.
2. Пластиковые кессоны. Производят кессоны из пластика толщиной около 2−3 см. Плюс в установке таких кессонов состоит в том, что они не требуется установка дополнительной гидроизоляции, однако конструкция не очень прочная. Но воду всё равно удерживает хорошо. Сама по себе эта установка относительно лёгкая, поэтому не исключена возможность выталкивания её на поверхность воды. Так, чтобы избежать этого нежелательного процесса, кессон нужно дополнительно загерметизировать обсадной трубой. Преимуществ у такого кессона предостаточно. Во-первых, стоит дешевле, нежели металлический или железобетонный. Во-вторых, из-за отсутствия коррозии на поверхности резервуара, он будет служить долгие годы. Если же на улице температура упадёт ниже 0С, то вода начнёт замерзать, а в пластиковых кессонах этого не происходит, так как он хорошо теплоизолирован, то есть температура и внутри, и снаружи всегда одинакова и составляет примерно 5С. Пожалуй, есть всё-таки один недостаток — это маленькая степень жёсткости, поэтому скважина может деформироваться, а впоследствии и вообще сломаться, что приведёт к дополнительным ремонтным работам и финансовым убыткам.
3. Металлические кессоны. Металл имеет такое ненужное свойство, как коррозия. Соответственно, металлические резервуары следует обработать от коррозионной активности. Металлическим кессонам необходима гидроизоляция. Однако, несмотря на то, что требуется и гидроизоляция, и противокоррозионная обработка, кессоны из металла являются наиболее подходящими для установки скважин. Толщина металла в основном составляет около 4 мм. Срок, в течение которого можно эксплуатировать металлический кессон, возможно продлить, если изготовить кессон из нержавеющей стали. Благодаря тому, что металлические кессоны весят очень много, то на глубине они держаться стабильно и возможность обратного всплытия гораздо меньше, нежели у пластиковых кессонов.

Классифицировать кессоны можно по различным признакам.

К примеру, по цели назначения:

• Глубокие ёмкости, входящие в состав подводных сооружений, опоры мостов, насосных систем и т. д. Такие кессоны относятся к разряду постоянных установок.
• Переносные или съёмные кессоны, предназначенные для временного использования на тех или иных подводных строительных работах. После окончания работ такие кессоны используют на других объектах. Конечно, это очень трудоёмкая работа, перетаскивать такой кессон с одного объекта на другой, но в тех случаях, когда постоянными нельзя воспользоваться, переносные кессоны идеально подойдут для временных работ.

Также их различают по способу опускания на воду:

• Резервуары, которые опускают на воду как с земляной поверхности, так и из огромных ёмкостей.
• Островные резервуары. То есть опускают их на искусственные поверхности, залитые водой.
• Наплавные резервуары. Опускаются на воду с их последующим потоплением вглубь. Используются в тех случаях, когда объект находится на большом расстоянии от берега. Тогда островные кессоны становятся невыгодны как в финансовом плане, так и в процессе установки.

Классификация по типу материала, из которого сделан кессон:

• металлический;
• бетонный;
• пластиковый.

Весь процесс установки можно разделить на три этапа: подготовительный, основной и заключительный.

Виды и особенности выбора кессонов ↑

Основные критерии различия скважинных кессонов – это их форма, объем и материал изготовления. Форма может быть любой, но чаще всего встречаются готовые изделия, имеющие в поперечном сечении форму круга, квадрата или прямоугольника. Объем может варьироваться в широких пределах, самый востребованный – 1100-6500 л. При выборе объема вы должны исходить из места расположения емкости, необходимости размещения в нем оборудования.

Формы и размеры кессонов

Основной критерий различия кессонов – материал изготовления. Здесь необходимо тщательно изучить все достоинства и недостатки каждого варианта.

Наилучший вариант по соотношению цены и качества.

Кессонная камера из пластика

Достоинства:

• Высокая степень устойчивости к воздействию влаги, не требуют дополнительной гидроизоляции.
• Относительно небольшой вес, за счет чего облегчается установка и транспортировка.
• Не подвержены коррозии, что позволяет сэкономить на соответствующих пропитках.
• Демократичная цена.

Количество недостатков скромнее:

Пластиковая кессонная камера имеет небольшую жесткость. Даже при толщине стенки в 4 см она может деформироваться под тяжестью грунта и повредить установленное внутри оборудование.

Компенсировать недостаток можно путем заливки цементного раствора по периметру емкости или засыпки свободного пространства песчано-цементной смесью. Рекомендуемая пропорция – 5:1

Это дополнительные траты, что необходимо принять во внимание

Для их изготовления чаще всего используют сталь, встречаются и алюминиевые варианты. Такие емкости можно приобрести готовыми или изготовить самостоятельно из листов металла толщиной 4-5 мм. Для этого понадобятся навыки работы со сварочным аппаратом и помощники.

Металлический кессон

Достоинства металлических изделий:

• Прекрасные прочностные показатели.
• Длительный срок эксплуатации.
• Высокая степень герметичности.
• Устойчивость в грунте. В отличие от пластиковых кессонов, не требуют дополнительной фиксации.

Недостатки:

• Большой вес, затрудняющий работу. Для установки габаритных емкостей может понадобиться привлечение подъемной техники.
• Необходимость покрытия антикоррозийными составами (заводские изделия уже защищены от воздействия влаги).
• Хорошая теплопроводность, что требует тщательного утепления камеры на зимний период. Стоимость таких емкостей выше, чем у пластиковых аналогов.

Утепление верхней части скважинного ствола с помощью ЖБИ (кольца) уже устарело. Причины этого просты:

• Высокая стоимость сооружения.
• Гигроскопичность бетона, которая потребует дополнительных затрат на гидроизоляцию.
• Большой вес. Такой кессон будет проседать в грунт, не говоря уже о трудностях установки.
• Теплопотери. Бетон – «холодный» материал, поэтому понадобится качественная теплоизоляция камеры.

Кессон из железобетонных колец

Можно самостоятельно сделать кессон из бетона. В упрощенном виде последовательность работ будет следующей: в вырытом котловане устанавливается армирующая сетка, затем опалубка и вся конструкция заливается бетоном. Отдельно изготавливается крышка для камеры. Это трудоемкий процесс, который не отменяет эксплуатационных качеств бетона как материала. О них написано выше.

Процесс его устройства аналогичен заливке бетонной конструкции, но кирпич гораздо практичнее. К числу его достоинств относят:

• Высокую прочность.
• Устойчивость к низким температурам.
• Способность сохранять тепло, что позволит сэкономить на утеплении камеры.
• Экономичность.

Недостатки использования кирпича:

• Трудоемкость процесса.
• Необходимость качественной гидроизоляции.

Сделанный своими руками кессон из кирпича

Технология установки готового кессона – пошаговая инструкция Заглубление в грунт готовой емкости – пластиковой или металлической – самый распространенный вариант утепления скважины. Работы выполняются относительно быстро.

Установленный в грунт металлический кессонСхема установки емкости

Технология установки практически одинакова для обоих видов кессонов. Этапы работ:
