Кессон для скважины своими руками

Из каких материалов изготавливают

Самые распространенные кессоны – металлические круглой формы. Под определенные нужды они могут быть квадратной или прямоугольной формы. Реже кессоны делают из пластика и железобетонных колец.

Металлический кессон

Стальная коробка, обработанная снаружи антикоррозийным покрытием с толщиной металла 3-6 мм.

Преимущества

Герметичность

Мы уделяем особое внимание качеству изготовления и качеству сварных швов;
Благодаря герметичности есть возможность установки в нем оборудования для скважины, в том числе электрического;
Простота монтажа (относительно бетонных колец и пластикового кессона);
Механическая прочность, устойчивость к давлению грунта;
Надежная фиксация в грунте. Пригрузка грунтом на тело плюс сварка с обсадной колонной предотвращает всплытие кессона;
Срок службы до 50 лет. Наша технология герметичного отвода воды от кессона, при котором металл не контактирует с водой, и внутренняя антикоррозионная обработка позволяет максимально долго эксплуатировать кессон без ремонта.

Наша технология герметичного отвода воды от кессона, при котором металл не контактирует с водой, и внутренняя антикоррозионная обработка позволяет максимально долго эксплуатировать кессон без ремонта.

Недостатки

  • Большой вес;
  • Необходимость сварочных работ. Наш кессон может комплектоваться компрессионным соединением и герметичными отводами. В данном случае отпадает необходимость в сварочных работах, что значительно облегчает процесс монтажа;
  • Подверженность коррозии. Плохая антикоррозионная обработка и неквалифицированный монтаж значительно сокращают срок эксплуатации кессона.

Пластиковый кессон

В последнее время набирает популярность способ обустройства скважины при помощи пластикового кессона. Давайте рассмотри его преимущества и недостатки.

Преимущества

  • Вес. В сравнении со стальным кессоном или бетонными кольцами он в несколько раз легче:
    • Вес пластикового кессона ≈ от 50 до 100 кг в зависимости от производителя;
    • Вес металлического кессона Ø1 м. ≈ 250 кг;
    • Вес 2-х бетонных колец с внутренним диаметром Ø1 м. и общей высотой 1,8 м. ≈ 1200 кг.
  • Не корродирует;
  • Срок эксплуатации более 50 лет.

Недостатки

  • Слабая прочность. Пластик под давлением грунта деформируется, в обводненных грунтах возможно всплытие кессона. В связи с этим, монтаж выполняется по определенной технологии, отсюда вытекает следующий недостаток;
  • Сложность монтажа:
    1. Монтаж выполняется на армированное бетонное основание с толщиной от 10 см. с последующим креплением к нему. Это необходимо для предотвращения всплытия кессона;
    2. Делается обсыпка пескобетонной смесью (цементным раствором), для защиты от давления грунта и сохранения формы кессона.

Заблуждения о пластиковом кессоне

  1. Хорошая теплоизоляция. Незамерзание воды в кессоне обеспечивается за счет тепла идущего от земли, а не за счет теплоизоляции. Бесспорно, теплопроводность металла выше, чем у пластика, только в случае с кессоном это не имеет большого значения;
  2. Хорошая гидроизоляция. Пластиковый кессон сам по себе герметичен, но он должен соединяться с обсадной колонной и трубопроводом, вот с герметизацией этих отводов иногда возникают трудности. Как и в большинстве случаев, важную роль здесь играет человеческий фактор. Хорошая гидроизоляция напрямую зависит от квалификации монтажника, впрочем, как и со стальным кессоном;
  3. Низкая стоимость.

Давайте сравним:

 ПластиковыйСтальной
Средняя цена41000 рублей24000 рублей
Земляные работыПри одинаковых размерах стоимости равны
Монтажные работы• Установка в котлован
• Герметизация отводов
Плюс
+ Перед началом работ необходимо изготовить армированное бетонное основание
+ выполнить обсыпку пескобетонной смесью
+ учесть время необходимое на дополнительные работы (2-3 дня)
• Установка в котлован
• Герметизация отводов
Итого:Общая стоимость оборудования и монтажа пластикового кессона
в два-три раза выше, чем для стального кессона.

Кессон из железобетонных колец

Железобетонные кольца для обустройства скважины используется монтажными организациями крайне редко.

Почему редко применяют:

  • Неудобство монтажа в связи с большим весом бетонных колец;
  • Негерметичность конструкции. Теоретически выполнить работы по гидроизоляции основания, колец и соединений возможно, для этого потребуется полный доступ к наружной поверхности кессона в готовом состоянии, что довольно трудозатратно;
  • Для возможности обслуживания необходимо предусмотреть установку дренажного насоса (сделать углубление), на случай затопления.

Железобетонный кессон позволяет выполнить отвод воды от скважины ниже глубины промерзания, во всем остальном он уступает возможностям металлического и пластикового кессона.

Кессон для скважины из бетонных колец своими руками

Кессон из колец бетона можно изготовить самостоятельно в домашних условиях. Проще всего сделать его заглубленным колодцем. Перед проведением работ следует посетить консультацию специалиста, схема работ, где будет полностью обозначена. Можно посетить специальную организацию, а можно узнать необходимую информацию у знающего человека.

Далее следует запастись необходимыми материалами и оборудованием:

  • колонкой с перфоратором;
  • грузоподъемной техникой;
  • горелкой;
  • шпателями;
  • лопатами;
  • болгарками;
  • валиками;
  • рулетками;
  • досками;
  • ножами.

На поверхности земли, где будет проводиться копка, делают специальные метки.

Бетонные звенья заказывают заранее, чтобы не останавливать работы, дожидаясь их поступления. Заказывать следует столько элементов, какой глубины планируется кессон. Кстати, они имеют разный диаметр и высоту, поэтому выбирать при заказе следует те модели, которые подходят для выбранной конструкции.

В противном случае будет трудно обеспечить герметичность готового сооружения, что негативно отразится на работе установленного оборудования. В первую очередь это касается весенних грунтовых вод, а также низких температур.

Земляные работы

Копка котлована должна проводиться в сезон, когда подземные воды находятся на самом низком уровне. Поэтому не рекомендуется приступать к указанным работам в период весеннего паводка и осенних дождей. Большой опыт мастеров такого монтажа подсказывает о проведении данных работ в ясную погоду, когда грунт плотный и сухой.

В некоторых случаях бетонные сооружения лишаются герметичности, поэтому монтировать кессон нужно на участках с пониженным количеством подземной жидкости. Это увеличит срок эксплуатации конструкции и уменьшит количество проблем.

Копка котлована может проводиться с задействованием экскаватора, а может осуществляться вручную. В первом случае работа будет выполнена быстро, а во втором – дешево! При копке необходимо учитывать гидроизоляционные работы, требующие дополнительного пространства. Поэтому размер выкопанного сооружения должен быть больше диаметра колодца на 2 м.

Весь ненужный грунт следует поднимать на поверхность, чтобы не загружать пространство будущего кессона.

Благодаря такой глубине насосному оборудованию не страшно промерзание и в полученном пространстве человек может встать в полный рост. Вручную лопатами необходимо выровнять днище внутри колодца, чтобы ровно уложить бетонные элементы.

Копка ямы и обустройство приямка для кессона из бетонных колец:

Гидроизоляция

Грамотно выполненная гидроизоляция – залог долгой и бесперебойной службы указанной конструкции. Герметизацию швов можно проводить перечисленными составами:

  1. Мастика.
  2. «Гидропломбы».
  3. «Гидростоп».

Описанные составы подходят для обмазывания колец для достижения герметичности. Гидроизоляционными составами обрабатывают внутренние стены кессона, так как добраться до наружных сторон трудоемко. В тоже время обмазку на нижней плите перекрытия всегда продавливает вода, поэтому полностью от нее защититься в бетонном кессоне невозможно.

Место контакта обсадной трубы и бетонного кольца также не герметично, так как обмазка не сможет долго держаться между двумя неоднородными по составу материалами.

Щели между установленными кольцами в готовом сооружении можно промазать бетонной смесью, состоящей из песка и цемента. Готовую бетонную смесь наносят в щели между установленными конструкциями и ждут высыхания.

Монтаж

После копки котлована приступают к монтажу бетонных колец, установленных друг на друга при помощи грузоподъемной техники. Алгоритм проводимых манипуляций следующий:

  1. Опускают бетонные кольца на подготовленное основание, в качестве которого может служить мощная плита перекрытия.
  2. Стыки, которые могут образоваться между кольцами замазывают цементно-бетонным составом.
  3. Промазывают мастикой днище и внутренние поверхности стен кессона.
  4. Верхнее бетонное звено ставят выше уровня почвы на 15 см, предотвращая тем самым проникновение внутрь вод при половодье.
  5. Устанавливают опалубку из металлической арматуры для надежности конструкции.
  6. Внутрь кессона опускают насос и сопутствующее оборудование для обеспечения водоснабжения.
  7. Сверху кладут крышку колодца, чтобы внутрь не попала почва либо не пролезли животные.

Процесс монтажа бетонных колец для обустройства скважины:

Из бетонных колец смастерить кессон под силу каждому, важно лишь соблюдать все правила монтажа и обязательно проводить гидроизоляционные работы. Первый год службы рекомендуется чаще заглядывать в такое сооружение для проверки его герметичности

Бетонный кессон для скважины своими руками

Если нет возможности или желания нанимать грузоподъемную технику, то можно изготовить монолитный бетонный короб для защиты скважины и оборудования. Но нужно учесть, что придется затратить время не только на обустройство, но и на высыхание бетонных стен. Такой резервуар обычно делают прямоугольного сечения для упрощения монтажа опалубки.

Видео — Как сделать бетонный кессон своими руками

Изготовление кессона лучше проводить в весеннее время. Это поможет оценить увлажненность дна котлована и выбрать тип основания кессона:

  •  при сухом грунте достаточно дренирующего слоя щебня;
  •  влажное дно свидетельствует о том, что нужно бетонное монолитное основание.

Такое исследование проводят на этапе землеройных работ.

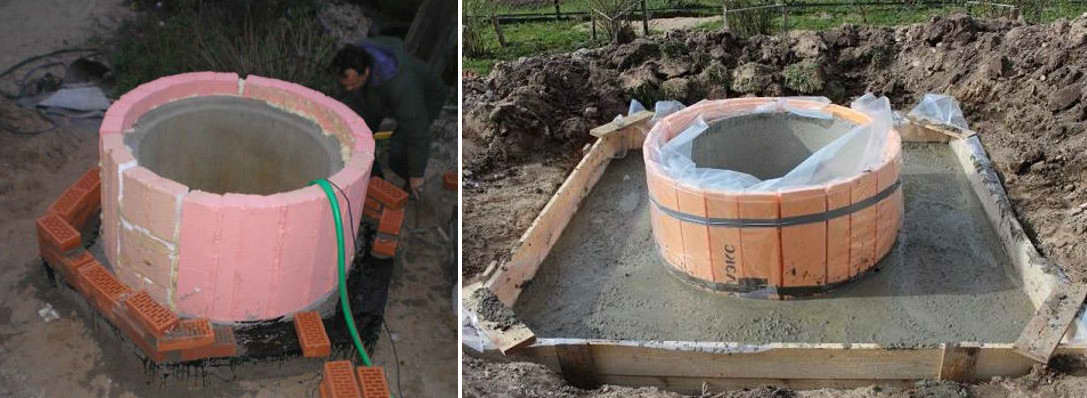

Изготовление перекрытия кирпичного кессона

Пошаговая инструкция обустройства монолитного бетонного кессона

Шаг 1. Вокруг оголовка выкапывают котлован. Его глубина определяется не только точкой промерзания грунта, но и видом основания кессона. Дренирующий слой составляет в общем 25-30 см, а монолитное бетонное дно с песчаной подушкой – 20 см. Чтобы определиться с шириной ямы, нужно к выбранном внутреннему размеру прибавить по 10 см для каждой стены, плюс зазор до стенок котлована, если опалубка будет двойной. Зазоры также важны при высоком УГВ, чтобы сделать вокруг кессона дренажные пазухи. Вокруг оголовка выкопать котлован
Шаг 2. Обустраивают дно. Для низкого УГВ сначала засыпают 10-сантиметровый слой утрамбованного песка, а потом – 15-сантиметровый щебенчатый слой. Если дно котлована влажное, заливают бетонное основание. Для этого на песочную подушку укладывают пленку, заходящую и на стенки ямы, вниз кладут на деревянные бруски арматурную решетку так, чтобы она не задевала стены. Потом заливают раствор бетона слоем в 10 см, закрывая арматуру. Обустроить дно
Шаг 3. После высыхания дна возводят опалубку. В несыпучих грунтах можно ее делать с одной стеной, внешнюю же часть будет выполнять борт ямы, покрытый пленкой. Во влажных и осыпающихся грунтах обе стенки опалубки – это щиты из деревянных досок, между которыми устанавливается сетка арматуры. Обязательно нужно уже на этом этапе предусмотреть места выхода водопровода и входа силового кабеля. Изготовление опалубки
Шаг 4. Замешивают бетонный раствор и подают его в опалубку. Для равномерного распределения бетона и удобства его заливки из пластиковой трубы делают желоб. Подают бетон порционно, уплотняя его вибрационным инструментом или штыкованием. Это позволяет удалить воздух и сделать бетон плотным. Замешивают бетонный раствор и подают его в опалубку
Шаг 5. Правильно высушивают бетонные стены. Для этого их опрыскивают водой и накрывают влажной тканью на срок до 5 дней. Такая мера предупредит образование трещин от быстрого испарения влаги. Высушить бетонные стены
Шаг 6. Через неделю убирают опалубку и останавливают работы примерно на 4 недели для полного созревания бетона. Убрать опалубку
Шаг 7. Устанавливают в качестве перекрытия готовую бетонную плиту с люком. Можно залить крышу и из раствора бетона, предварительно соорудив горизонтальную опалубку. Учитывают место люка и выхода вентиляции и поливочной трубы. Горизонтальная опалубка перекрытия
Шаг 8. Наносят на стены резервуара изнутри и снаружи гидроизоляцию, например, битумную мастику. Нанести на стены резервуара  битумную мастику

Резервуар готов. В конце устанавливают оборудование и лестницу, заводят и подключают все коммуникации, заменив стыки труб и кабеля со стенками кессона. После этого проводят обратную засыпку и облагораживают участок вокруг резервуара.

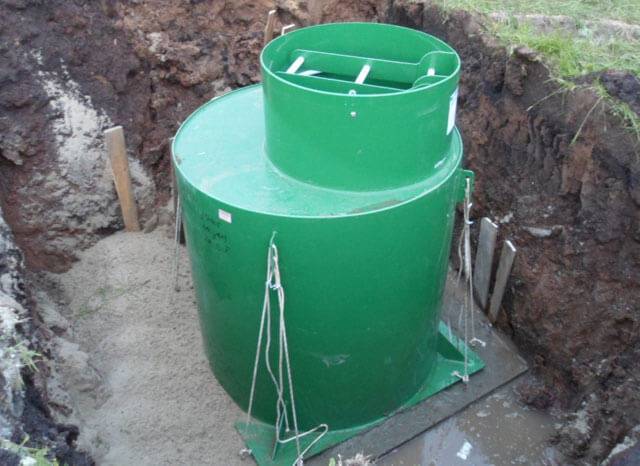

Монтаж пластикового кессона для скважины своими руками

В принципе, установка кессона для канализации или хранения продуктов гораздо проще.

  • Сначала роют котлован вокруг скважины.
    Размеры ямы в поперечнике должны быть на 40–60 см больше диаметра кессонного бака, а глубина такой, чтобы после установки кессона его верх выступал над землей на 15 см.
    Это будет защищать от попадания в камеру талых и дождевых вод.
    Располагают котлован таким образом, чтоб верхнее отверстие обсадной трубы проходило не по центру, а было немного сдвинуто к краю.
    Это необходимо для удобного расположения оборудования.
  • Важным этапом является подготовка бетонной подушки на дне котлована, толщина которой составляет 20-25 см.
  • Если на дне кессоне нет места под обсадную трубу, то его вырезают и приваривают к нему гильзу длиной 10-15 см, выполненную из трубы диаметром немного больше диаметра обсадной трубы.
  • В боковых стенках бака вырезают отверстия под выходной трубопровод и кабели электричества. Если конструкция кессона не предусматривает наличие ниппеля на выходе водопроводных труб, то их приваривают к стенам бака.
  • Опускают кессон в котлован так, чтоб совместить гильзу с обсадной трубой. При этом лучше сначала установить бак на брусья, которые нужно будет убрать после центровки осей труб.
  • После установки брусья убираются, а кессон опускается по обсадной трубе.
  • Фиксируют кессон на бетонной подушке, пропуская через специальные проушины цепи, канаты ли бандажные тросы, на концах которых есть крепежи в виде армированных стержней, вставляемых в бетонную подушку.
  • Обсадную трубу сваркой соединяют с гильзой и обрезают до уровня земли.
  • Днище с помощью сварки оборудуют трубой, обеспечивающей герметичность в месте выхода из скважины подающей воду трубы.
  • Проводят водопроводные трубы.
  • Засыпают зазор между стенами котлована и кессоном сухой смесью из цемента и песка, в которую иногда добавляют щебень.
    Такая обсыпка уже через 4-5 дней застынет и будет обеспечивать жесткость конструкции и защиту от всплытия кессонной камеры.
  • Верх котлована засыпается грунтом, на горловину кессона устанавливается люк.

Как сделать металлический кессон своими руками

Стальной кессон является одним из наиболее дорогостоящих вариантов, который, к тому же, требует регулярной покраски и ухода. В наше время, когда есть альтернатива в виде пластиковых или сборных железобетонных конструкций, популярность металлических приямков стремительно падает. Тем не менее, если в ваших закромах найдётся несколько стальных листов, то строительство кессона из металла может стать бюджетным решением проблемы.

Можно купить металлический кессон заводского изготовления, однако для домашнего мастера его изготовление не представляет трудностей

Фотогалерея: чертежи конструкции

В зависимости от материалов, имеющихся в наличии, можно изготовить круглый, квадратный или прямоугольный кессон для скважины. Размеры на приведённых ниже чертежах и схемах являются ориентировочными и могут быть увеличены до любых значений при необходимости установки в приямке дополнительного оборудования.

Материалы и инструменты

Для строительства квадратного или прямоугольного стального защитного сооружения понадобятся:

  • металлопрокат толщиной 3 – 5 мм;
  • арматура или пруток от Ø10 мм;
  • сварочный аппарат;
  • болгарка;
  • электродрель с набором свёрл;
  • деревянные бруски;
  • антикоррозионная защита;
  • теплоизоляция;
  • отрезки труб для установки бочат.

Для строительства приямка круглой формы можно использовать трубы промышленного изготовления:

  • труба стальная Ø1250 мм длиной 2 м — для корпуса изделия;
  • труба Ø600 мм длиной до 400 мм — в качестве горловины;
  • труба чуть большего диаметра, чем та, которая используется в качестве колонны скважины — длиной до 200 мм. Она будет вварена в дно кессона в качестве гильзы под обсадную трубу.

При изготовлении круглого резервуара обязательно используйте бензорез или газовый резак, если есть такая возможность. В противном случае вырезать круглые элементы для днища и люка придётся угловой шлифмашиной.

Подготовительные работы

Так же, как и при установке кессона любого типа, работу начинают с рытья котлована и выравнивания дна ямы по уровню. Глубина должна быть рассчитана таким образом, чтобы горловина ёмкости находилась на высоте 15 – 20 см от уровня участка. Это позволит избежать затопления сооружения во время сильных дождей или весеннего снеготаяния. После этого обсадную трубу обрезают на высоте 0.4 – 0.5 м, а отверстие в ней закрывают ветошью или другим подходящим материалом.

Металлические элементы конструкции очищают от ржавчины и укладывают на деревянный настил из брусков или досок. Это поможет предотвратить их загрязнение во время работы.

Инструкция по изготовлению

  1. Из металлического листа изготавливается пол кессона и люк. В днище вырезают отверстие по размерам пенала для обсадной трубы.
  2. Монтируют основную гильзу колонны, используя двухсторонний сварочный шов.
  3. Металлопрокат раскраивают по размеру стенок резервуара.
  4. В соответствующих боковых деталях вырезаются отверстия для установки гильз (бочат) под трубопроводы и кабельный ввод.
  5. Выполняют монтаж боковых поверхностей и днища ёмкости.

  6. Устанавливают крышку кессона с проёмом под оголовок.
  7. Вваривают горловину, вентиляцию и пенал под трубу поливочной колонки.
  8. Бочата приваривают к стенкам кессона.

  9. К оголовку приямка крепят крышку или люк.
  10. К боковым поверхностям приваривают петли из арматуры или стального прутка для крепления строп подъёмного механизма.
  11. Сварочные соединения внутри и снаружи конструкции зачищают от шлака, после чего металлические поверхности обрабатывают защитным составом. Снаружи используют несколько слоёв битумной гидроизоляции, а внутри — грунтовку, окрашивание и обработку антикоррозионными составами. При необходимости конструкцию утепляют экструдированным пенополистиролом или другим негигроскопичным утеплителем.

Для установки металлического кессона используют подъёмный кран с мягкими стропами. Чтобы совместить отверстие гильзы с выходом обсадной колонны, в качестве рычагов используют деревянные брусья.

Видео: Установка металлического кессона

После установки приямка на место, проверяют его уровень и восстанавливают повреждённую гидроизоляцию. После этого пенал приваривают к обсадной трубе или запенивают щель монтажной пеной, если колонна скважины представляет собой изделие из поливинилхлорида (ПВХ).

Резервуар засыпают землёй после того, как будут выполнены и герметизированы места подключений трубопровода и силового кабеля.

Разновидности кессонов

Для изготовления оборудования используют такой материал, который обеспечит достаточную теплоизоляцию и требуемую герметизацию, которая должна быть внутри.

Есть следующие типы кессонов:

  1. Из пластмассы. Он обеспечивает хорошую герметизацию. Материал легкий, поэтому устройство легко транспортировать, устанавливать. Но сама конструкция недостаточно жесткая и, чтобы предотвратить ее всплытие, камеру по контуру заливают бетоном.
  2. Из металла. Чаще всего используется сталь. Этот материал прочный, прослужит такое сооружение долго. Если камера изготовлена правильно, то она обеспечит герметизацию, всплывать не будет. Но материал подвержен коррозии, поэтому требуется проведение гидроизоляции.
  3. Из бетона. Емкость прочная, но не выдерживает попадания влаги. Поэтому, как в случае с монтажом металлических конструкций, требуется гидроизоляция. Установка тяжелая, поэтому транспортировать, осуществлять монтаж конструкции проблематично.
  4. Из кирпича. Теплоизоляционные характеристики выше по сравнению с другими материалами, не требуется дополнительное утепление. Установить камеру может только человек, который хорошо разбирается. Этот вариант долговечный, в экономическом плане выгоден.
  5. Из полимерпеска. Сама система стоит недорого, герметичная и прочная. Кроме того, легка в эксплуатации.

У всех видов имеются как преимущества, так недостатки. Перед выбором сооружения нужно подумать о том, чего хочет владелец добиться при установке, о скорости работы, стоимости кессона, долговечности эксплуатации и пр.

Изготовление кессона из трубы большого диаметра

Металлические трубы могут иметь диаметр от 420 до 2520 мм. Именно последний вариант очень подходит для изготовления кессона. Предпочтение можно отдать такому способу по следующим причинам:

  1. Возможность механизированного исполнения котлована буквально в несколько минут. Для этого используются буровые установки с буром диаметром до трёх метров.
  2. Доступность материалов. На рынке металлопродукции существует такой сегмент, как трубы большого диаметра вторичного применения. Это демонтированные по сроку газовые, нефтяные или водопроводные магистральные трубы. Именно такие и нужно искать, выбирая изделия с толщиной стенок от 12 миллиметров. Обрезок такой трубы длиной 1,8–2,0 метра послужит прекрасным корпусом для кессона. Остаётся только приварить днище и верхнюю стенку с горловиной. Для этого можно использовать листовую сталь толщиной 3 миллиметра. Цены на такие трубы значительно ниже, чем на новый материал.

    Круглый металлический кессон изготавливается из труб большого диаметра, доступных на вторичном рынке

Очевидно, что трудозатраты и стоимость такого материала будут значительно ниже, чем для всех остальных из перечисленных выше.

Видео: установка кессона вручную

Задача укрытия оборудования кессона в техническом и технологическом отношении не представляет собой сложной проблемы. Все работы легко могут быть проделаны своими руками, а для выполнения специальных операций, таких, как сварка и установка кессона на место, можно пригласить квалифицированных специалистов. Остальное скорее трудоёмко, чем сложно. Успехов вам!

Как сделать металлический кессон своими руками

Кессон с металлическими стенами – самая дорогостоящая конструкция, особенно если толщина стальной плиты равна 3мм. При этом конструкцию можно выполнить в различных формациях:

  1. прямоугольник;
  2. квадрат;
  3. круг.

Такие системы следует делать по предварительно изготовленным рисункам-чертежам.

Материалы и инструменты

Металлическую скважинную систему следует мастерить с использованием различных типов труб:

  1. Горловинная труба (длина – 40см., Ø отверстия 60 см).
  2. Трубка стальная (длина – 200см, Ø125 см).

Необходимые материалы:

  • трубы-гильзы под обсадку;
  • металлопрокатные листы (толщина от 3 до 5 мм);
  • трубные обрезки;
  • теплоизоляционный материал;
  • прутки либо арматура (Ø1см);
  • защитные от коррозии составы;
  • сварка;
  • брусы из дерева;
  • болгарка;
  • электродрель со сверлами.

Герметичное дно можно будет изготовить с помощью газового резака или бензореза. Эти же инструменты пригодятся для монтажа круглого резервуара.

Подготовительные работы

Алгоритм проведения начальных работ следующий:

  1. Разметка с рытьем котлована, выравнивая дно до нужного уровня.
  2. Обрезка трубы-обсадки на 50-и сантиметровую высоту.
  3. Подготовка металлических элементов кессона с параллельным очищением их от ржавчины.

Инструкция по изготовлению

Сначала делают люк и основание кессона. Люк устанавливаем после, а пока вырезаем для обсадки отверстие нужной величины. Далее последовательность работ такая:

  1. Монтаж с помощью двухстороннего сварного шва основной колонны-гильзы.
  2. Подготовка согласно размерам стен металлопроката.
  3. Вырезка отверстий в боках для дальнейшего монтажа бочат (гильз), куда будут вставляться кабельные вводы или трубопровод.
  4. Установка пола и боков конструкции для скважины.
  5. Монтаж крышки с оголовком.
  6. Вварка горловины, вентиляционных приспособлений и пенала.
  7. Приварка к стенам установки бочат.
  8. Прикрепление люка либо крышки к оголовку.

Допускается приварка по бокам металлических петель–креплений подъемника.

Подъемным краном устанавливают металлический каркас на постоянное место эксплуатации. Затем сваривают трубу-обсадку с пеналом. Далее герметизируют участки соединения кабеля и трубопровода, а затем всю конструкцию засыпают грунтом.

Процесс изготовления металлического кессона для скважины:

Как правильно выбрать пластиковый кессон

Итак, описав свойства разных материалов, мы понемногу пришли к пониманию, каким должен быть хороший кессон. Главные критерии при выборе – это прочность, низкая теплопроводность и герметичность. Достигаться оптимальные свойства могут не только за счет материалов, но и за счет конструкции изделия.

Чтобы внутри установился температурный режим без перепадов, необходимо, чтобы сосуд был полностью герметичным. Первое место, через которое будет проходить интенсивный теплообмен – это крышка люка, поэтому лучше приобрести кессон с плотно закрывающейся крышкой, не будет лишней и дополнительная теплоизоляция этого узла. Отдельные модели кессонов оснащены двойной спускной дверью, первая из которых устанавливается на уровне нулевой отметки, а вторая поднимается на 30 см над уровнем грунта. Подобные системы дополнительно оснащаются системами вентиляции.

Компактно и аккуратно

Другой важный момент – это размер кессона, который определяется объемом, занимаемым насосным оборудованием. Учитывайте, что вам должно быть удобно спускаться вниз и осуществлять ремонт в случае чего.

В остальном модели будут отличаться лишь функционально: разные системы запирания (откидные, винтовые и т.д.), наличие лестницы.

Бетонный кессон для скважины

Размеры устройства берём те же — глубина 2 м при габарите 2,5 м. Для отливки кессона из бетона понадобятся инструменты:

Таблица: инструменты для отливки кессона

НаименованиеНазначениеПримечания
Лопата совковаяПриготовление бетонной смеси и затворение раствора
ЁмкостьПриготовление раствора
БетономешалкаПриготовление раствораВозможна аренда
Инструмент плотницкийМонтаж опалубки
Плоскогубцы и бокорезыДля работы с вязальной проволокой при армировании
Вибратор глубинныйУплотнение раствора при заливкеВозможна аренда

Понадобится также инструмент для нанесения гидроизоляции на наружную сторону отлитого корпуса.

Материалы для кессона

Рассчитываем объём бетона, который понадобится для отливки сплошного корпуса кессона. Достаточная толщина стенки составит 20 сантиметров. Используется бетон марки 200. Площадь стен составляет 2,7х2 + 2,5х2 = 10,4 м2, объём при высоте 1,8 метра составит: 10,4 х 1,8 х 0,2 = 3,74 м3.

Для изготовления высокой опалубки лучше использовать листовые материалы: фанеру водостойкую или металлический лист. Площадь высокой опалубки составляет 2,7 х 4 х 1,8 = 19,44 м2 по наружной стенке и 2,5 х 4 х 1,8 = 18 м2 по внутренней. Общая площадь — 37,4 м2. Исходя из этого и нужно приобрести материалы, учитывая их раскраиваемость.

Для сборки опалубки понадобятся также деревянные бруски 50х50 миллиметров в количестве 12 штук. Длина каждой стойки — 2 метра, то есть понадобится 3 шестиметровых бруска. Укосины и распорки можно изготовить из подручного материала.

Порядок подготовки к заливке бетонного корпуса такой же, как описан выше.

Пошаговая инструкция по отливке корпуса бетонного кессона

Для изготовления нужно выполнить ряд последовательных операций:

  1. Изготовить опорную плиту указанным выше способом. По истечении семи дней можно снять опалубку и приступить к дальнейшим работам.
  2. Установить опалубку для стен, одновременно монтируя арматурную сетку.
  3. Произвести заливку бетона в вертикальную опалубку. По мере заливки обязательно обрабатывать массу глубинным вибратором, чтобы не оставалось пустот и воздушных пузырей.
  4. Опалубку можно снять спустя семь дней после заливки.
  5. Произвести гидроизоляцию наружной поверхности стен битумной мастикой.
  6. Произвести засыпку керамзитом.
  7. Верхнюю плиту установить с использованием гидроизоляции из рубероида.
  8. Смонтировать крышку.

В процессе заливки нужно установить закладные детали для выхода труб разводки водоснабжения и кабеля электропитания.

Общие требования ↑

В любом случае нужен котлован 2-метровой глубины или чуть глубже (для бетонного нужна подушка). Его копают вокруг обсадной трубы скважины. Размер котлована должен быть больше, чем будущий кессон на 20–25 см по каждой стороне, если работы проводят с использованием техники (чтобы не приходилось с усилием устанавливать конструкцию и не осложнялся монтаж труб). Зазор между кессоном и стенками котлована засыпают грунтом. В случае самостоятельной установки кессона или его строительства своими руками котлован делают еще шире ради удобства.

На дне котлована устраивают подушку из песка и щебня. Ее затем заливают бетоном с предварительным двойным армированием. Армирующую сетку собирают при помощи вязальной проволоки. Шаг — 20 см. Кессон устанавливают на бетонную плиту.

Обсадную трубу заглубляют (попросту обрезают).

Обустраивая скважину с кессоном, необходимо позаботиться о гидроизоляции конструкции. Пластиковые не подвержены коррозии. Металлические в большинстве случаев продают уже обработанными. Кессоны, сделанные своими руками, изолируют до установки — наружные стенки обрабатывают битумной мастикой. В случае приобретения необработанной конструкции схема та же — наносят мастику на внешние стенки (иногда и на внутренние).

Слой гидроизоляции должен быть равномерным и непрерывным, без наслоений и подтеков. Согласно строительным правилам и нормам, заглубленные конструкции нужно обрабатывать в несколько слоев. Каждому слою дать просохнуть. Битумную мастику можно заменить на другой материал (цементная гидроизоляция), но работать необходимо, четко соблюдая инструкцию, приложенную к продукту.

Утеплять кессон нужно изнутри. Соблазн обклеить его поверху утеплителем велик, но специалисты утверждают, что в таком случае сцепка с грунтом недостаточна, и за неподвижность конструкции трудно поручиться, а неподвижность эта необходима, поскольку соединения герметичны, и ползающий кессон тащит за собой обсадную трубу. Утепляют различными материалами вплоть до распыляемых — чаще в ход идут пенопласт, ППУ,экструдированныйпенополистирол.

Установка металлической конструкции

Принимая решение, какой выбрать для скважины кессон, необходимо учитывать, что для установки металлического варианта потребуется литая плита в качестве основания и крепление анкерами. Перед монтажом короба камеры его следует оклеить гидроизоляционным материалом и загрунтовать изнутри. Это обязательные мероприятия даже при использовании нержавеющей стали. Также требуется утепление.

Способ прокладки коммуникаций имеет ряд отличий. Обсадную трубу скважины протягивают через гильзу, приваренную герметично ко дну. Для других вводов в стенах имеются проваренные втулки. В них вкручивают фитинги и выводят линии подачи воды, прокладывают силовой кабель к электро насосу.

Последовательность действий при установке обычно следующая:

  1. Под кессон вырывают котлован.
  2. Насыпают песчаную подушку и укладывают бетонную плиту.
  3. Обсадную трубу скважины обрезают по размеру.
  4. Над котлованом на швеллеры или брусья помещают кессон и тщательно выставляют, пока не совпадет труба и гильза.
  5. Окончательно помещают кессон на его место.
  6. Копают вспомогательные траншеи для укладки труб.
  7. Подключают все нужные коммуникации.
  8. Крепят утеплитель и гидроизоляцию.
  9. Камеру прикрывают грунтом.

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
