Комбинированные котлы дрова-электричество

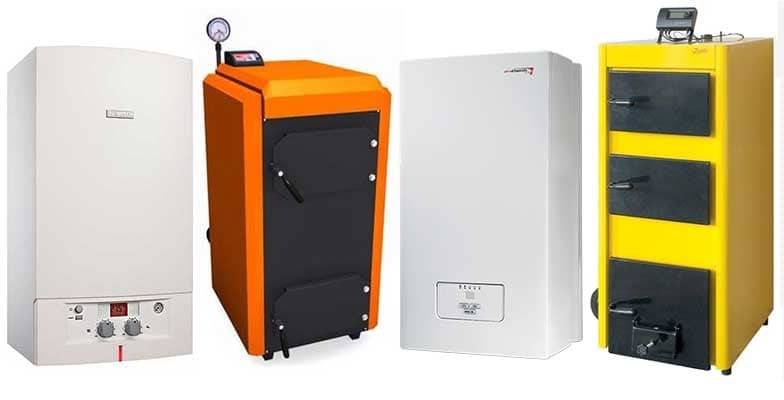

Виды котлов

Одним из главных параметров, по которым классифицируются комбинированные теплогенераторы, являются виды используемого горючего.

Это обычно отражается в маркировке, которая состоит из нескольких букв, означающих:

• Т — твердое топливо (дрова, уголь, пеллеты, торф, и т. д.);
• Г — газ;
• Э — электроэнергия;
• Ж — жидкие виды топлива (мазут, керосин, отработанное машинное масло, солярка и т. д.).

Например. комбинация букв «ТГ» в названии теплогенератора означает, что он может работать на твердом горючем и газе, а в конструкции будет применена схема с двумя камерами сгорания. При необходимости можно купить мультитопливный агрегат, в названии которого присутствуют четыре буквы»ТГЭЖ». Такие теплогенераторы являются самыми универсальными устройствами, однако сложность конструкции и высокая цена не лучшим образом влияют на их распространенность среди потребителей.

Наиболее оптимальными решениями для частных домов остаются устройства с использованием двух видов топлива.

Комбинация газ/электричество

Электрогазовое оборудование обычно используется в газифицированных районах, в которых случаются перебои с поставками трубопроводного газа. Учитывая, что стоимость электроэнергии примерно в три раза выше стоимости газа, то в комбинированных агрегатах такого типа газ используется в качестве основного источника тепла, а электроэнергия — в качестве резервного. По сравнению с твердотопливными отопителями, газо-электрические более компактны и зачастую монтируются на стены жилых помещений, значительно экономя пространство.

Комбинация дрова/газ

Теплогенераторы дрова-газ представлены на рынке теплового оборудования достаточно широко. Они популярны в газифицированных районах с суровым климатом, в которых применение двух видов топлива на протяжении продолжительного периода холодов позволяет снизить общие расходы на отопление.

Цены на комбинированные котлы ZOTA

комбинированные котлы ZOTA

Существует две разновидности твердотопливно-газовых установок:

1. Агрегаты, в которых газ используется, как основное, а дрова, как альтернативное горючее. Для перехода с одного вида топлива на другое требуется небольшая модернизация.
2. Универсальные теплогенераторы, в которых газ включается автоматически при прогорании дров.

Данный вид оборудования обычно имеет две камеры сгорания с общим дымоходом. В одной камере установлены колосники, а в другой— газовая горелка.

Комбинация дрова/электроэнергия

В тех регионах, где стоимость дров невысока, а газовые магистрали отсутствуют, комбинированные установки дрова-электроэнергия остаются наиболее предпочтительными и востребованными. Два источника тепловой энергии позволяют не только минимизировать расходы на отопление, но и повышают общую устойчивость системы. Отопительный контур инерционен. Постоянное поддержание электронагревателями необходимой температуры теплоносителя снижает расход дров на его нагрев при розжиге, что позволяет обходиться их меньшим количеством.

Многотопливные установки

Распространенности мультитопливных установок в частных домах мешает два основных фактора: высокая цена и сложность обслуживания. Использование горючего с различными физическими свойствами в одном агрегате требует установки большего числа горелок, насосов, форсунок и других элементов. Это ведет и к усложнению управляющей автоматики и снижению общей надежности.

Для частных домовладений обычно используется максимум три комбинации горючего, среди которых дрова, газ и электричество. Комбинации типа пеллеты/жидкое топливо/газ встречаются очень редко.

Котел «Куппер ОК-9» с газовой горелкой

Вот вариант модели котла с установленной газовой горелкой.

Котел «Куппер ОК-9» с газовой горелкой

Как видите, газовая горелка вместе со всем  необходимым оборудованием ставится вместо дверцы зольника.

Котёл с установленной газовой горелкой

Возникла необходимость перейти на другой вид топлива? – Пожалуйста!
Снимается горелка, всё это крепится так, что демонтаж не вызовет затруднений, возвращается в котёл опора колосников, сами колосники, ящик зольника, дверцу и пожалуйста, можно топить дровами и прочим твердым топливом. Разумеется кроме пеллет, так этот вид топлива, кстати самый эффективный и экономичный после газа, требует установки специального оборудования, что в принципе так же возможно.

Вот так будет выглядеть котёл приспособленный под отопление пеллетами.

Котел в частном доме: как минимизировать факторы риска

Практически любой бытовой прибор или техника, работающая от различных источников энергии, всегда является фактором риска – возникновения пожара, накопления продуктов горения, задымления помещения и т.д.

Чтобы минимизировать возможные негативные последствия, следует неукоснительно выполнять требования правил техники безопасности. Установка котла в частном доме – это не просто монтаж оборудования, призванного обеспечить генерирование тепла. Здесь уместно говорить о комплексном инженерном решении, особенно если речь идет об оборудовании, работа которого связана с процессами горения.

Обязательные условия установки котлов, работающих на природном газе, твердом или жидком топливе:

• безопасное расстояние от стены;
• отсутствие поблизости легковоспламеняющихся материалов (например, отделка помещения);
• автоматическая система, блокирующая утечку газа или жидкого топлива;
• действующая вентиляция, вытяжка;
• соблюдение требований инструкции по эксплуатации.

Электрические отопительные котлы для дома не требуют таких жестких предосторожностей при монтаже, однако нужно уделить особое внимание состоянию электропроводки – она должна быть полностью исправна и рассчитана на высокую мощность оборудования. Какой котел для дома лучше, безусловно, решать домовладельцу, но целесообразно обратиться к опытным профессионалам. Ведь отопительная система – это не только котел, а целый комплекс коммуникаций, достаточно сложных в проектировании и практическом воплощении

Ведь отопительная система – это не только котел, а целый комплекс коммуникаций, достаточно сложных в проектировании и практическом воплощении

Ведь отопительная система – это не только котел, а целый комплекс коммуникаций, достаточно сложных в проектировании и практическом воплощении

Выбор радиаторов отопления, сечения труб, мощности котла, технических требований – все это достаточно сложно сделать самостоятельно, не допустив ошибок. Даже самый подробный инструктаж не содержит тонкостей, известных тем, кто на протяжении многих лет налаживает сложные системы отопления и устанавливает, скажем, газовые котлы для дома

Ведь отопительная система – это не только котел, а целый комплекс коммуникаций, достаточно сложных в проектировании и практическом воплощении. Выбор радиаторов отопления, сечения труб, мощности котла, технических требований – все это достаточно сложно сделать самостоятельно, не допустив ошибок. Даже самый подробный инструктаж не содержит тонкостей, известных тем, кто на протяжении многих лет налаживает сложные системы отопления и устанавливает, скажем, газовые котлы для дома

Какой котел для дома лучше, безусловно, решать домовладельцу, но целесообразно обратиться к опытным профессионалам. Ведь отопительная система – это не только котел, а целый комплекс коммуникаций, достаточно сложных в проектировании и практическом воплощении. Выбор радиаторов отопления, сечения труб, мощности котла, технических требований – все это достаточно сложно сделать самостоятельно, не допустив ошибок. Даже самый подробный инструктаж не содержит тонкостей, известных тем, кто на протяжении многих лет налаживает сложные системы отопления и устанавливает, скажем, газовые котлы для дома.

Монтаж котла и системы отопления лучше всего доверить профессионалам

К тому же, специалисты всегда знают, где лучше всего приобрести оборудование и комплектующие, посоветуют оптимальный вид котла и укажут лучшее место для его размещения, грамотно вписав, например, в дизайн кухни. Такой подход непременно по достоинству оценит хозяйка дома. Ведь далеко не в каждом доме предусмотрено специальное помещение под устройство котельной.

В конечном итоге привлечение профессионалов позволит избежать лишних расходов, ненужных трат и сожалений, тем более что вся ответственность за конечный результат будет лежать на исполнителях.

Устройство и принцип работы

В устройстве и принципе работы комбинированных устройств для обогрева бывают различные схемы, отличающиеся действиями. Два вида нагревательной системы работают одновременно и параллельно друг другу:

1. в первой схеме лидирует электронагреватель, газовое оборудование подключается только для того, чтобы повысить мощность температуру воды;
2. в другой, напротив, лидирующую позицию занимает газовое оборудование, а электрический нагреватель используется в качестве поддержки.

Комбинированные котлы отопления для обогрева дома могут быть нескольких видов:

• устройство с использованием газа в качестве доминирующего топлива. Такое отопительное оборудование применяется для обогрева помещения имеющую большую площадь. В этом устройстве электрический нагреватель применяется для повышения температуры в системе;
• рассматривая комбинированный электрокотел в качестве лидера, можно понять, что принцип работы у него такой же, как и у электрического котельного оборудования. Когда в системе происходит понижение температуры, то автоматически подключается газовая горелка. К примеру, в момент отключения электричества;
• котельное оборудование, имеющее одновременно два работающих нагревательных элемента (газ и электричество), имеет сложный процесс работы. Такое оборудование очень экономичное и эффективное.

Особенности конструкции

Внешне комбинированный котёл практически ничем не отличается от обычного твердотопливного агрегата. В принципе, это тот же дровяной котёл отопления, у которого в теплообменник вмонтирован ТЭН. Ещё одним важным отличием можно назвать конструкцию водяной рубашки. Одна из стенок топки такого котла имеет сложную конфигурацию и выполнена методом холодной штамповки. Между стенками рубашки вмонтированы ТЭНы, и имеется специальное контактное отверстие, к которому подведены контакты проводов электропроводки.

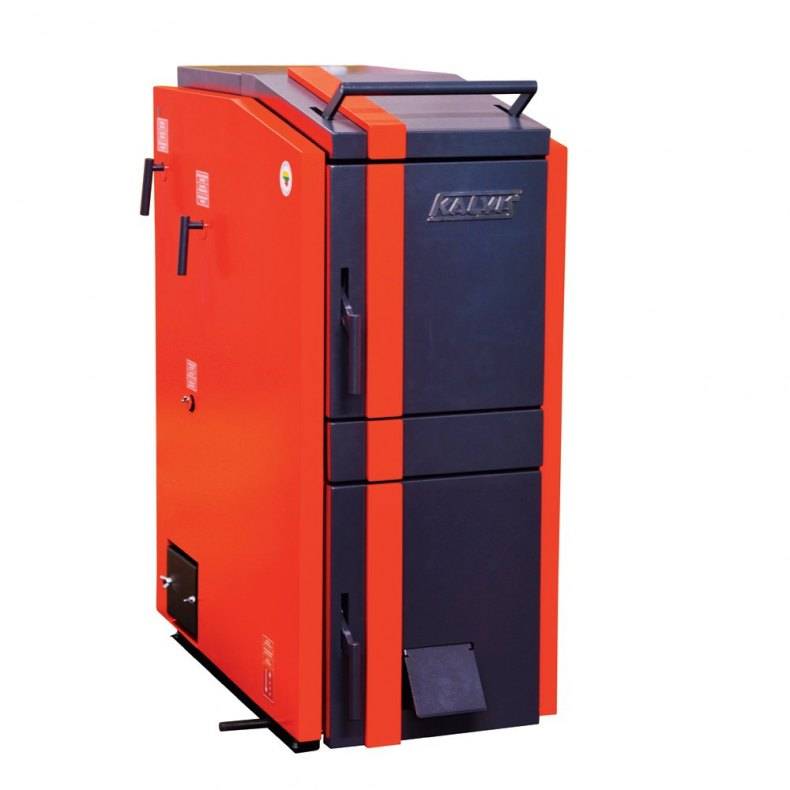

Комбинированный котел: дрова — электричество

Комбинированные котлы, которые работают на дровах и электричестве, спроектированы очень грамотно и продуманно, основными рабочими узлами являются:

• люк загрузки твёрдого топлива – в него загружают твёрдое топливо, от его размера зависит объём загружаемого топлива за один раз;
• зольник– подаёт кислород для горения топлива и собирает золу;
• горелки позволяют переходить с одного вида топлива на другое;
• тяговая заслонка – регулирует интенсивность горения топлива. Цепной привод открывает или закрывает заслонку зольной камеры;
• теплообменник – обеспечивает тёплое водоснабжение;
• температурные датчики – автоматически регулируют работу ТЭНов, что обеспечивает непрерывность обогрева.

Система автоматики позволяет корректировать режим работы котла, а также его мощность. Есть модели котлов, в которых предусмотрены варочные панели для приготовления пищи, они установлены над топкой. Котлы с двумя контурами позволяют подключить систему «тёплый пол», для этого имеются специальные выходы для монтажа.

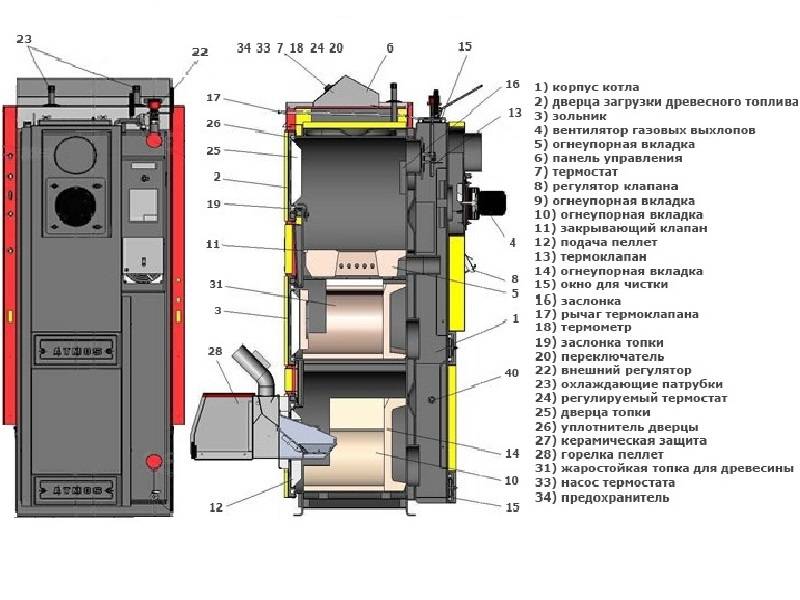

Устройство комбинированного котла

Выпускают котлы с одним контуром и с двумя контурами. В первом случае котёл используют только для отопления, во втором – обеспечит горячей водой для хозяйственных нужд. Также в продажу поступают агрегаты с ручной системой управления и с автоматической. Котлы с ручной системой управления дешевле, а автоматическое управление облегчает обслуживание и жизнь владельца.

3 Преимущества и недостатки универсального оборудования

Комбинированное отопление частного дома на дровах и электричестве имеет свои плюсы и минусы, как и любое другое оборудование. В частности, установив электродровяной котёл, можно получить такие преимущества:

1. 1. Благодаря автоматическому переключению на ТЭНы в холодное время года такое отопление не даст остыть теплоносителю во время отсутствия хозяев, соответственно, он не замёрзнет. В противном случае это может привести к выходу из строя целой системы.
2. 2. Система отличается комфортностью, поскольку не нужно вставать ночью для того, чтобы подложить дров в топку.
3. 3. В случае расчёта цены за электричество по многотарифной схеме можно сэкономить на ночной работе ТЭНов, так как зачастую ночью стоимость электричества ниже, чем днём.

Этот факт можно считать недостатком. Но есть и исключения. При установке котла в малых помещениях (до 100 квадратов) даже устройства с небольшой мощностью тепловых нагревателей будут хорошо нагревать помещение в относительно тёплую погоду (до -5 °C). В этом случае ТЭНы станут отдавать тепло на приблизительно таком же уровне, что и дрова в процессе горения.

Комбинированный котёл, как и классический твердотопливный, необходимо подключать к водяному отоплению через трёхходовой клапан. Оборудован такой агрегат малым контуром циркуляции для защиты топки от конденсата. После того как дрова сгорают, ТЭНы включаются, а топливник остывает.

Если мощность тепловых нагревателей достаточная и они способны разогреть теплоноситель до температуры минимум +50 °C, то трёхходовой клапан становится ненужным, поскольку конденсат в любом случае не будет образовываться. Не стоит устанавливать тогда его вообще. Малый контур в определённых случаях всё равно пригодится, к примеру, если произойдёт отключение электричества. Комбинированные котлы на дровах и электричестве кроме видимых преимуществ имеют недостатки:

1. 1. Работа отопления всегда зависит от стабильности электросети.
2. 2. ТЭНы занимают определённое место в котле, соответственно, размер топки уменьшается, в неё помещается меньший объём дров в одной закладке.
3. 3. Цены на комбинированные печи выше по сравнению с классическими твердотопливными котлами.
4. 4. Коэффициент полезного действия при работе тепловых электрических нагревателей снижается на 3—6% за счёт того, что топка остывает, но определённое количество тепла уходит сквозь дымоход.

Лучшим вариантом для замены природного газа на электричество и дрова станет установка отдельных агрегатов и их подключение к одной системе отопления дома.

Технические особенности конструкции

В комбинированных отопительных котлах используют четыре вида топлива:

• газ;
• электричество;
• твердые энергоносители (уголь, дрова);
• жидкое топливо (мазут, отработанные моторные масла).

Контурность

Различают следующие виды комбинированных отопительных агрегатов: одноконтурные и двухконтурные.

Первые имеют ограниченную функциональность – обеспечивают отопление дома, а двухконтурные еще и подогревают воду.

Поскольку универсальные котлы выполняются из чугуна, они достаточно массивны, поэтому имеют только напольную конструкцию. Чугун обладает высокой антикоррозийной устойчивостью, что актуально, если сжигается жидкое топливо.

Бак

В конструкцию определенных моделей входит бак для горячей воды. Некоторые двухконтурные приборы не снабжены емкостью, тогда их подсоединяют к резервуару, который устанавливают поблизости от агрегата.

Почти все отопительные агрегаты управляются автоматически. Это очень удобно, поскольку можно произвольно выбрать программу, регулировать параметры и осуществлять контроль работы оборудования.

Чтобы обеспечить теплое водоснабжение, комбинированные двухконтурные котлы включают в себя теплообменный узел, для которого характерна повышенная производительность — каждый час до 250 литров воды! Предусмотрена возможность монтажа бойлера. Двухконтурный водонагреватель имеет несколько выходов. Это позволит сделать дома теплые полы и производить обогрев с помощью радиаторов.

Параллельная работа котлов на дровах и газе

Этот вариант теплоснабжения дома от двух котлов предусматривает их раздельное подключение к циркуляционной системе. На входе обратной линии каждого источника тепла должен быть установлен собственный циркуляционный насос. Для настенного газового котла этого делать не нужно, в нем насос уже установлен изготовителем. В случае прогорания твердого топлива температура теплоносителя снизится и газовый котел автоматически включится.

Важным конструктивным моментом является обвязка твердотопливного котла металлическими трубами и наличие аварийного сбросного устройства с одновременной подачи холодной воды в линию обратки.

1 схема (отрытая и закрытая системы)

Данный способ удобен тем что жидкости двух систем не смешиваются. Это позволяет использовать разные теплоносители.

Преимущества и недостатки

Плюсы	Минусы
Возможность использовать разные теплоносители	Большое количество дополнительного оборудования
Безопасная эксплуатация, резервный бак сбросит лишнюю воду в случаи закипания	КПД ниже за счет лишней воды в системе
Возможность использования без дополнительной автоматики

2 схема, две закрытые системы

Здесь используется закрытая система, что позволяет обойтись без тепло аккумулятора. Контроль производится термостатами и трехходовыми датчиками. Безопасность эксплуатации обеспечивает автоматика.

Здесь мы используем аккумулятор для излишком тепла. Тем самым мы увеличиваем эффективность системы и устраняем необходимость в термодатчиках и автоматике.

Подача тепла через 3х ходовой клапан

Каждый котел должен быть оснащен собственным циркуляционным насосом, а еще один насос потребуется для обеспечения циркуляции через приборы системы отопления. В верхней точке гидравлического разделителя должен быть установлен автоматический воздухоотводчик, а в нижней кран для аварийного слива воды.

Система с теплоаккумулятором, зачем он

Тепло, выработанное котлом на дровах, поступает в эту емкость. Из не, через змеевик, теплообменник или без них, в газовый котел. Автоматика второго понимает что вода имеет необходимую температуру и отключает газ. Так будет пока в теплоаккумуляторе достаточно температуры.

Аккумулятор тепла или это теплоизолированная емкость с встроенным змеевиком, предназначенная для накопления нагретого теплоносителя и подачи его в систему отопления. В этой схеме газовый котел, отопительные приборы и аккумулятор соединены трубопроводами в одну систему закрытого типа. Твердотопливный котел подключен к встроенному змеевику аккумулятора и таким образом нагревает теплоноситель в закрытой системе. Организация работы отопления в этой схеме происходит в следующем порядке:

• в твердотопливном котле горят дрова, и происходит нагрев теплоносителя от змеевика в емкости;
• твердое топливо прогорело, теплоноситель остыл;
• газовый котел включается автоматически;
• снова закладываются дрова, и разжигается твердотопливный котел;
• температура воды в аккумуляторе поднимается вы той, которая задана на газовом котле, который останавливается автоматически.

Эта схема требует наибольших затрат на приобретение материалов и оборудования, однако имеет целый ряд преимуществ:

• твердотопливный котел может работать в схеме открытого типа;
• самый высокий уровень безопасности;
• отсутствие необходимости постоянного пополнения топки дровами или углем;
• циркуляция теплоносителя по системе закрытого типа;
• возможность одновременной работы двух котлов одновременно и каждого в отдельности.

В числе дополнительных затрат необходимо учесть покупку бака аккумулятора со змеевиком, двух расширительных баков и дополнительного циркуляционного насоса.

рассчитать необходимый объем емкости

Комбинированные котлы отопления

Другим, менее затратным вариантом, является установка комбинированного агрегата, который представляет собой твердотопливный котёл и электрический агрегат одновременно.

Такие приборы используют для нагрева теплоносителя твердое топливо и электричество, будучи рассчитанными на взаимозаменяемость этих энергоносителей при работе. Особенность таких агрегатов является установка в резервуаре твердотопливного котла электронагревательных элементов — ТЭНами обеспечивается необходимый нагрев теплоносителя, проходящего по теплообменнику. Идея совместить электрическое устройство с твердотопливным агрегатом не нова, но наладить выпуск соответствующего отопительного оборудования стало возможным только после появления комбинированных устройств автоматики и материалов нового поколения.

Принцип действия комбинированных отопительных механизмов заключается в том, что, пока топочная камера свободна от основного вида топлива (дрова, уголь, торф и т.д.), основную работу по подогреву теплоносителя для . Благодаря установленным датчикам контроля, оборудование самостоятельно реагирует на изменения температурного режима, включаясь и выключаясь по мере необходимости.

После выхода основного агрегата на оптимальный режим работы, блок управления отключает электронагревательные элементы, отопление снова работает на твердом топливе.

Преимущества и недостатки комбинированного отопительного оборудования

Несмотря на высокую стоимость, комбинированные котлы имеют неоспоримые достоинства. К ним относится не только полный контроль над состоянием всей системы домашнего отопления, но и ряд других:

• прибор отлично справляется со своей работой, отапливая помещения с низкой энергозатратностью;
• комбинированные котлы представляют собой экологически чистые отопительные агрегаты;
• отсутствие конденсата, так как первый разогрев прибора осуществляется в обоих режимах — основном и вспомогательном;
• весь отопительный комплекс постоянно находится в рабочем состоянии, что актуально при длительном отсутствии хозяев дома.

Однако, у данной техники есть и недостатки.

Существенным минусом для комбинированных отопительных приборов является энергозависимость. При отсутствии напряжения в сети, система теряет свою эффективность и многофункциональность.

В отличие от традиционных твердотопливных приборов, у которых КПД достигает 70-80%, комбинированные изделия имеют меньший коэффициент — приблизительно на 3-5%.

Где и как устанавливают котлы электричество-дрова

Водогрейные котлы на дровах с переходом на электричество, устанавливают в согласии с общими правилами СНиП и ППБ, касающимися монтажа твердотопливного отопительного оборудования. В частности, там указывается:

• Модели с встроенными ТЭНами не требуют получения разрешения на установку, при условии, что предельная норма расхода электроэнергии не превышает 3 кВт. Нагревательный элемент 6-9 кВт, создает дополнительную нагрузку на электросеть. Для подключения выделяют отдельную линию напряжения.

Котлы, с производительностью до 40 кВт, устанавливают в любом месте дома. Котел свыше 40 кВт, лучше поставить в отдельном помещении, используемом исключительно под нужды котельной. Подключение электро-дровяного котла осуществляется через отдельные автоматы, расположенные на щитовой. Электротэн не боится перепадов электричества в сети, но, если используется контроллер удаленного управления, устанавливают стабилизатор напряжения. В качестве котельной, для обогрева дома на дровах и электричестве, выбирают сухое отапливаемое помещение, с общей площадью не менее 8 м². Обязательно наличие естественного освещения и приточно-вытяжной вентиляции. Располагают универсальные совмещенные котлы, работающие от дров и электричества, таким образом, чтобы до стен, облицованных горючим материалом, было не менее 50 см. Монтаж выполняют на огнестойкое основание. Дымоход, при прохождении через плиты перекрытия и кровли, укладывают в специальный короб, заполненный термоизоляционным материалом.

Двухтопливные комбинированные твердотопливные котлы отопления дрова-электричество, подключают к водяному контуру. На подпитку теплоносителя, рекомендуют подключить систему водоподготовки и фильтрации. Дополнительно подключают группу безопасности, автоматически сбрасывающую давление в системе.

Параметры электричества для электротэнов, с максимальной мощностью 9 кВт, не требуют использования трехфазного питания. Подключение выполняется к обычной бытовой сети на 220 В.

Многофункциональный электро-дровяной котел отопления, пользуется спросом по причине удобства эксплуатации. После прогорания дров или любого другого твердого топлива, осуществляется автоматический переход на резервный источник питания.

Не рассчитав загрузку и время работы котла от одной закладки, хозяину классической модели, приходится вставать ночью или рано утром, чтобы подкинуть дров и не допустить охлаждения здания. В котле на дровах и электричестве, в этот момент включается электротэн, продолжая обогревать жилые помещения.

Если обратить внимание на отзывы покупателей, в качестве дополнительных преимуществ, которые отличают отопительный дровяной котёл с электрическим ТЭНом, можно выделить следующее:

• Производительность – большинство компаний, оснащают нагревательным элементом пиролизные котлы, с высоким КПД. Теплоэффективность моделей на 30-40% выше, чем у классических твердотопливных агрегатов.

Функциональность – котел одновременно греет дом и воду ГВС. Даже одноконтурные модели подключаются к накопительной емкости и обеспечивают бесперебойное горячее водоснабжение. Безопасность – в большинстве предлагаемых современных моделей, предусмотрена защита от закипания теплоносителя, теплоизоляция внешнего кожуха котла (предотвращающая ожоги), автоматическая регулировка тяги. Все эти узлы обеспечивают безопасную и комфортную эксплуатацию отопительной техники.

Технические характеристики универсальных котлов, практически не отличаются от газогенераторных и пиролизных аналогов, за исключением того, что в конструкции предусмотрен нагревательный элемент. Работа оборудования максимально автоматизирована.

Судя по отзывам, нужно некоторое время, чтобы привыкнуть к тому, как правильно топить газогенераторный котел. Но спустя 2-3 топки, эксплуатация оборудования уже не доставляет каких-либо неудобств.

Как работает автоматическая система

Комбинированные котлы способны работать в автономном режиме. Бесперебойная работа осуществляется за счет:

• В бункер загружается источник определенного вида: дрова или уголь. Это означает, что во время автономной работы устройство не может автоматически переходит с одного твердого топлива на другое. Переход на другой резерв осуществляется только после окончания твердого топлива;
• Универсальный котел обогревает теплообменник до тех пор, пока в нем не закончится резерв. Стоит отметить, что модели средней стоимости не оснащаются чипами контролирования запасов топлива, поэтому устройство работает всегда в настроенном режиме;
• В зависимости от используемого ресурса включаются разные режимы отопления. Например, нагрев бака с водой во время применения твердотопливного топлива происходит за счет открытого огня. Этот принцип функционирования называется пиролизом. КПД пиролиза колеблется в районе 65-80%.

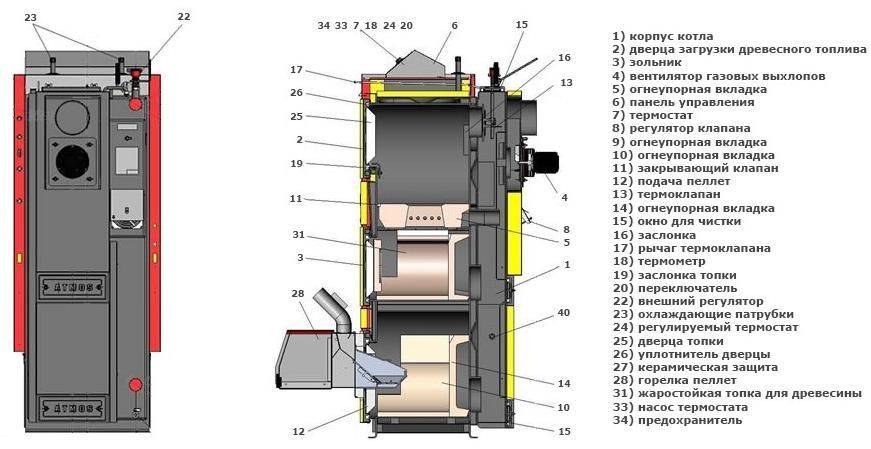

Внутренне устройство котла на пеллетах с автоматической подачей топлива

Горячая вода гоняется по трубам за счет работы циркуляционного насоса. Такой режим отопления позволяет равномерно прогревать дом в кратчайшие сроки без привлечения дополнительных источников тепла, работающих на электричестве или дровах.

Особенности использования электрического котла

Аппарат, функционирующий от бытовой сети, обогревает помещения за счет преобразования тока в тепловую энергию.

Оборудование применяется для отопления и организации автономного горячего водоснабжения в доме. Электрокотлы оснащаются дополнительными функциями, которые упрощают управление работой системы.

Этот тип приборов экологически чистый и безопасный. Однако требуется стабильное напряжение в электросети.

Виды оборудования

Производители выпускают 3 типа таких котлов: классические с ТЭН, электродные и индукционные.

Первые оснащены тепловым нагревательным элементом – металлической трубкой, которая заполняется кварцевым песком. В нем находится спираль, изготовленная из вольфрама или нихрома, ее концы выведены наружу для подключения проводов, подающих напряжение.

ТЭН располагаются в баке котлового агрегата. Мощность зависит от количества нагревателей. Аппарат комплектуется блоком управления, датчики которого отслеживают температуру и давление.

Электродные котлы представляют собой агрегаты, покрытые изолирующим материалом. Они более компактные по размерам. Внутри аппарата размещается один или несколько электродов, к которым подключаются фазные провода.

Ноль или заземление закрепляется на корпусе. Агрегаты имеют высокий КПД и отличаются быстрым нагревом теплоносителя. Отопление ТЭНовым котлом – способ менее эффективный, но такие аппараты самые дешевые и простые в обслуживании.

Устройства, работающие за счет электромагнитной индукции, имеют в своей конструкции катушку. При движении тока происходит разогрев сердечника и передача выделяемого тепла жидкости, циркулирующей в системе отопления.

Агрегаты являются требовательными к чистоте воды: она должна быть дистиллированной.

Как работают котлы

Принципы действия электрического оборудования зависят от конструкции приборов.

Повышение температуры жидкости в системе отопления осуществляется:

• при выделении тепла током, если используются трубчатые нагревательные элементы;
• за счет электромагнитной индукции;
• путем прохождения тока через циркулирующую в приборе жидкость.

Насос, установленный в магистральном трубопроводе, перекачивает по нему разогретую воду из котла к теплообменникам, которые располагаются в помещении. Регулировка температуры жидкости в системе осуществляется с помощью блока автоматики, обеспечивающего периодическое включение устройства.

Агрегаты оснащаются комплексом датчиков, отслеживающих параметры работы и позволяющих вносить в нее коррективы. Для облегчения настройки и контроля к приборам подключаются программируемые комнатные термостаты.

Преимущества и недостатки

Достоинства электрических котлов:

• нет нужды в обустройстве дымохода и вытяжки;
• отсутствие необходимости оборудовать отдельное помещение;
• экологическая безопасность;
• небольшие габариты.

Недостатки:

• энергозависимость;
• высокая стоимость электричества;
• чувствительность к перепадам напряжения;
• необходимость монтажа дополнительной проводки.

Для стабильной работы установки нужны стабилизаторы или блоки бесперебойного питания.

К слову, котлы отопления для частного дома на дровах и электричестве имеют высокий КПД и энергонезависимость.

Плюсы и минусы комбинированной системы отопления

Рассматривая комбинированные котлы отопления газ и электричество, их характеристики и возможности, нельзя не отметить некоторые преимущества использования оборудования:

• КПД оборудования доходит до 95%;
• за счет не больших размеров, облегчается монтаж устройства;
• минимальная степень засорения выбросами в атмосферу;
• за счет возможности сочетания видов отопления, сокращается потребление того и другого;
• котельное оборудование может автоматически переключаться между двумя видами отопления, успешно совмещая разные типы;
• котельное оборудование двухконтурное. Имеет возможность комбинируемого отопления помещения и обогрева воды;
• со временем, стоимость оборудования окупается.

Минусы:

• при подключении данного типа котельного оборудования своими руками необходимо согласовывать свои действия в соответствующих инстанциях. Так как способ подключения – трехфазная сеть;
• нельзя использовать в квартирах. Только в частных владениях;
• если сравнивать газовое отопление, то такой вид оборудования стоит дороже на 65%;
• необходим постоянный присмотр – тех. обслуживание и проф. работы.

Комбинированные котлы отопления (газ, электричество)

Условия монтажа и эксплуатации

Комбинированный твердотопливный котел, равно как и любой другой отопительный котел имеют одинаковые условия монтажа и эксплуатации.

В первую очередь стоит понимать, что размещение такого оборудования в жилых комнатах невозможно, так как оно может выделять продукты горения, которые пагубно отражаются на здоровье человека.

Рассмотрим несколько правил и рекомендаций, которые помогут правильно подобрать место установки.

• Хорошая вентиляция. Помещение, в котором планируется устанавливать оборудование такого типа в обязательном порядке должно хорошо вентилироваться, чтобы все продукты горения не задерживались в комнате и не рассеивались по дому. Для этого обустраивается специальная вытяжная система, которая сразу же вытягивает продукты горения. Создание вентиляции и системы вытяжки в обязательном порядке должно предусматривать быстрый доступ для прочистки, потому как в процессе эксплуатации она может забиться и станет хуже выполнять свою функцию.
• Удобство проведения дымохода. Самым оптимальным вариантом будет расположить котел как можно ближе к внешней стене. Это обусловлено тем, что так будет значительно легче вывести дымоход, кроме того подвод дополнительных коммуникаций в виде газа или электричества также будет сильно облегчен.
• Пожарная безопасность. Перед тем, как устанавливать котел, необходимо тщательно подготовить помещение. Напольные конструкции не рекомендуется устанавливать на черновой пол, необходимо создавать специальную подставку из бетона или кирпичной кладки. Это позволит защитить черновой пол от постоянного воздействия высоких температур.Настенные модели также нужно дополнительно оградить, создав своеобразную выемку, которая собрана из огнеупорных материалов с малой теплопроводностью.

Достоинства модели

Преимущества комбинированного отопления в таких отопительных системах очевидны. Модель полностью защищает своего владельца от проблем с электричеством – вы всегда можете применять газ или дрова. За отсутствия газового или дровяного топлива котел может работать на электричестве.

Строение котлов электричество-дрова

Комбинированный котел обладает следующими преимуществами:

• Универсальность – отопление возможно за отсутствия ресурсов;
• Котел может быстро переключаться между рабочими режимами;
• Котлы способны поддерживать требуемый температурный режим в любое время года;
• Простота в использовании и монтаже;
• Надежность и долговечность оборудования для отопления;
• Возможность регулировки температуры в режиме реального времени даже тогда, когда используется газ или дрова;

Таким образом, комбинированные котлы качественным образом отличаются от своих ближайших сородичей – отопительных устройств, использующих только строго фиксированный ресурс, в частности, газ.
Конструктивные особенности

Составные части комбинированного котла

При переходе на электричество отопление дома осуществляется за счет ТЭНов. Практика показала, что при маломощном обороте комбинированный котел способен поддерживать минимальную температуру в доме при помощи электричества на протяжении нескольких суток.
