Контроллер для ветрогенератора

Общий принцип работы

Основным рабочим органом ветрогенератора являются лопасти, которые и вращает ветер. В зависимости от расположения оси вращения ветрогенераторы делятся на горизонтальные и вертикальные:

Горизонтальные ветрогенераторы наиболее широко распространены. Их лопасти имеют конструкцию, аналогичную пропеллеру самолета: в первом приближении это — наклонные относительно плоскости вращения пластины, которые преобразуют часть нагрузки от давления ветра во вращение

Важной особенностью горизонтального ветрогенератора является необходимость обеспечения поворота лопастного узла сообразно направлению ветра, так как максимальная эффективность обеспечивается при перпендикулярности направления ветра к плоскости вращения.
Лопасти вертикального ветрогенератора имеют выпукло-вогнутую форму. Так как обтекаемость выпуклой стороны больше, чем вогнутой, такой ветрогенератор вращается всегда в одном направлении независимо от направления ветра, что делает ненужным поворотный механизм в отличие от горизонтальных ветряков

Вместе с тем, за счет того, что в любой момент времени полезную работу выполняет только часть лопастей, а остальные только противодействуют вращению, КПД вертикального ветряка значительно ниже, чем горизонтального: если для трехлопастного горизонтального ветрогенератора этот показатель доходит до 45%, то у вертикального не превысит 25%.

Поскольку средняя скорость ветров в России невелика, даже большой ветряк большую часть времени будет вращаться достаточно медленно. Для обеспечения достаточной мощности электропитания от должен соединяться с генератором через повышающий редуктор, ременной или шестеренчатый. В горизонтальном ветряке блок лопасти-редуктор-генератор устанавливается на поворотной головке, которая дает им возможность следовать за направлением ветра

Важно учесть, что поворотная головка должна иметь ограничитель, не дающий ей сделать полный оборот, так как иначе проводка от генератора будет оборвана (вариант с использованием контактных шайб, позволяющих головке свободно вращаться, более сложен). Для обеспечения поворота ветрогенератор дополняется направленным вдоль оси вращения рабочим флюгером

Наиболее распространенный материал для лопастей — это ПВХ-трубы большого диаметра, разрезаемые вдоль. По краю к ним приклепываются металлические пластины, приваренные к ступице лопастного узла. Чертежи такого рода лопастей наиболее широко распространены в Интернете.

На видео рассказывается про ветрогенератор, изготовленный своими руками

Ветрогенератор – источник электроэнергии

Тарифы на коммунальные услуги поднимаются как минимум один раз в год. А если присмотреться, то в некоторые годы та же электроэнергия поднимается в цене два раза – цифры в платежных документах растут как грибы после дождя. Естественно, все это ударяет по карману потребителя, доходы которого не показывают столь устойчивого роста. А реальные доходы, как показывает статистика, показывают тенденцию к падению.

Еще совсем недавно бороться с ростом тарифов на электроэнергию можно было одним простым, но незаконным способом – с помощью неодимового магнита. Это изделие прикладывалось к корпусу расходомера, в результате чего тот останавливался. Но пользоваться данной методикой мы настоятельно не рекомендуем – это небезопасно, незаконно, а штраф при поимке будет таким, что мало не покажется.

Схема была просто великолепная, но впоследствии она перестала работать по следующим причинам:

Участившиеся контрольные обходы стали массово выявлять недобросовестных хозяев.

• Участились контрольные обходы – по домам ходят представители контролирующих органов;
• На счетчики стали наклеиваться специальные стикеры – под действием магнитного поля они темнеют, разоблачая нарушителя;
• Счетчики стали невосприимчивыми к магнитному полю – здесь устанавливаются электронные учетные узлы.

Поэтому люди стали уделять внимание альтернативным источникам электроэнергии, например, ветрогенераторам. Еще один способ разоблачить нарушителя, ворующего электроэнергию – провести экспертизу уровня намагниченности счетчика, которая с легкостью выявляет факты хищения

Еще один способ разоблачить нарушителя, ворующего электроэнергию – провести экспертизу уровня намагниченности счетчика, которая с легкостью выявляет факты хищения.

Ветряки для дома становятся привычным явлением в районах, где часто дуют ветра. Ветровой электрогенератор использует для выработки электроэнергии энергию ветровых потоков воздуха. Для этого они оснащаются лопастями, которые приводят в движение роторы генераторов. Полученная электроэнергия преобразуется в постоянный ток, после чего передается потребителям или запасается в аккумуляторных батареях.

Ветрогенераторы для частного дома, как самодельные, так и заводской сборки, могут основными или вспомогательными источниками электроэнергии. Вот типичный пример работы вспомогательного источника – он греет воду в бойлере или питает низковольтные домашние светильники, в то время как остальная домашняя техника работает от основной электросети. Также возможна работа как основного источника электричества в домах, не подключенных к электрическим сетям. Здесь они питают:

• Люстры и светильники;
• Крупную бытовую технику;
• Отопительные приборы и многое другое.

Соответственно, для того чтобы обогревать свое жилье, необходимо сделать или приобрести ветряную электростанцию на 10 кВт – этого должно хватить на все нужды.

Ветровая электростанция может питать как традиционные электроприборы, так и низковольтные – они работают от 12 или 24 вольт. Ветряной генератор на 220 В выполняется по схеме с применением инверторных преобразователей с накоплением электроэнергии в аккумуляторах. Ветрогенераторы на 12, 24 или 36 В устроены проще – здесь применяются более простые контроллеры заряда батарей со стабилизаторами.

Расчет мультипликатора

Генераторная установка имеет наклонную токоскоростную характеристику: с ростом оборотов ротора увеличивается максимальная отдаваемая им мощность. Следовательно, чтобы обеспечить наибольшую эффективность тихоходного ветрогенератора, нам понадобится мультипликатор с большим коэффициентом повышения.

Для самодельной конструкции наиболее оптимальное решение — это ременной мультипликатор: он прост в изготовлении и требует минимума станочных работ. Коэффициент повышения оборотов у него будет равен отношению диаметра ведущего шкива, связанного с осью винта, к диаметру ведомого шкива генератора. При необходимости передаточное число будет легко скорректировать заменой одного из шкивов.

При проектировании мультипликатора нужно учитывать как средние обороты лопастного узла, так и токоскоростную характеристику генератора. Если мы используем серийный автомобильный генератор, то ее без труда можно найти в Интернете, с самодельными же конструкциями, скорее всего, придется идти методом проб и ошибок.

Для примера возьмем распространенный тракторный генератор, о котором уже писали выше.

Взяв расчетную мощность нашей ветроустановки в 90 ватт, найдем точку на графике, соответствующую выходу генератора на эту мощность. При номинальном напряжении 14 В нам потребуется токоотдача не менее 6,5 А — согласно графику, это произойдет при оборотах чуть выше 1000 об/мин. Пусть винт нашей конструкции вращается ветром со скоростью 60 об/мин (ветер средней силы). Значит, нам потребуется как минимум двадцатикратное соотношение диаметров шкивов — для 70-миллиметрового шкива генератора шкив ветряка должен будет иметь диаметр почти полтора метра, что неприемлемо. Это недвусмысленно намекает, насколько мала эффективность ветрогенераторов такого типа — без сложного многоступенчатого редуктора, который сам по себе приведет к большим потерям мощности, вывести автомобильный генератор на рабочий режим практически невозможно.

Для сравнения, посмотрим на характеристики генераторов, используемых в ветрогенераторах промышленного изготовления. Например, генератор на постоянных магнитах ГВУ1000, по конструкции аналогичный описанной выше самоделке из автомобильного тормозного диска, всего при 200 оборотах в минуту выдает мощность в 1 киловатт. С другой стороны, обратной стороной является его значительные вес (34 кг) и цена (почти 70 тысяч рублей).

Средние цены

Как правило контроллер для ветровой установки изготавливается компанией, производящей ветровые генераторы и поставляется комплектно с прочим оборудование. Однако, по ряду причин, иногда появляется потребность приобрести данный прибор отдельно от основного комплекта. В этом случае необходимо выбрать устройство в соответствии с техническими характеристиками системы и бренда производителя, который является предпочтительнее для каждого индивидуального пользователя.

На рынке данного оборудования представлены следующие, наиболее популярные модели:

«WWS03A-12», производство Китай.

Технические характеристики:

• Мощность — 0.2 кВт;
• Максимальная входная мощность – 0,3 кВт;
• Напряжение постоянного тока – 12,0 В;
• Технология – PWM;
• Назначение – универсальное (ветрогенератор/солнечная батарея).

Стоимость устройства – от 9000,00 рублей.

«WWS04A-12», производство Китай.

Технические характеристики:

• Мощность — 0.4 кВт;
• Максимальная входная мощность – 0,6 кВт;
• Напряжение постоянного тока – 12,0 В;
• Технология – PWM;
• Назначение – универсальное (ветрогенератор/солнечная батарея).

Стоимость устройства – от 12000,00 рублей.

«WWS10A-24-E», производство Китай.

Технические характеристики:

• Мощность — 1.0 кВт;
• Максимальная входная мощность – 2,0 кВт;
• Напряжение постоянного тока – 24,0 В;
• Технология – PWM;
• Назначение – универсальное (ветрогенератор/солнечная батарея).

Стоимость устройства – от 22000,00 рублей.

«Exmork ZKJ-B 1.5 KW-48 Vdc», производство Россия.

Технические характеристики:

• Мощность — 1.5 кВт;
• Максимальная входная мощность – 2,0 кВт;
• Напряжение постоянного тока – 48,0 В;
• Технология – PWM;
• Внешний блок – ТЭНы;
• Температура эксплуатации — -30,0 — +65,0 ℃;
• Габаритные размеры – 430х340х220 мм;
• Габаритные размеры внешнего блока ТЭНов – 360х330х200 мм;
• Вес контроллера – 9,0 кг;
• Вес блока внешних ТЭНов – 5,0 кг.

Стоимость устройства – от 27000,00 рублей.

«Exmork ZKJ-B 2KW-24 Vdc», производство Россия.

Технические характеристики:

• Мощность — 2.0 кВт;
• Максимальная входная мощность – 2,5 кВт;
• Напряжение постоянного тока – 24,0 В;
• Технология – PWM;
• Внешний блок – ТЭНы;
• Температура эксплуатации — -30,0 — +40,0 ℃;
• Габаритные размеры – 590х490х315 мм;
• Габаритные размеры внешнего блока ТЭНов – 490х460х310 мм;
• Вес контроллера – 23,0 кг;
• Вес блока внешних ТЭНов – 15,5 кг.

Стоимость устройства – от 46000,00 рублей.

«Exmork ZKJ-B 5KW-48Vdc», производство Россия.

Технические характеристики:

• Мощность — 5.0 кВт;
• Максимальная входная мощность – 5,5 кВт;
• Напряжение постоянного тока – 48,0 В;
• Технология – PWM;
• Внешний блок – ТЭНы;
• Температура эксплуатации — -30,0 — +40,0 ℃;
• Габаритные размеры – 590х490х315 мм;
• Габаритные размеры внешнего блока ТЭНов – 490х460х310 мм;
• Вес контроллера – 43,0 кг;
• Вес блока внешних ТЭНов – 17,0 кг.

Стоимость устройства – от 89000,00 рублей.

Технические характеристики

При покупке контроллера заряда для ветрогенератора необходимо внимательно изучить его техпаспорт. При выборе важны характеристики:

• мощность — должна соответствовать мощности ветровой установки;
• напряжение — должно соответствовать напряжению АКБ, установленных на ветряк;
• макс. мощность — обозначает максимально допустимую мощность для модели контроллера;
• макс. ток — обозначает, с какими максимальными мощностями ветрогенератора может работать контроллер;
• диапазон напряжения — показатели макс. и мин. напряжения АКБ для адекватной работы устройства;
• возможности дисплея — какие данные об устройстве и его работе выводятся на дисплей у той или иной модели;
• условия эксплуатации — при каких температурах, уровне влажности может работать выбранное устройство.

Если вы не можете подобрать устройство контроля заряда самостоятельно, свяжитесь с консультантом и покажите ему технический паспорт своего ветряка. Прибор выбирается в соответствии с возможностями ветровой установки. Неправильные условия эксплуатации и отклонения от диапазона напряжения пагубно скажутся на работе всей ветровой системы.

Устройство ветряного генератора

Различные варианты ветрогенераторов значительно отличаются друг от друга.

Промышленные устройства представляют собой сложную многометровую конструкцию, для установки которой требуется фундамент, в то время как бытовая модель может состоять из минимума компонентов (электродвигателя постоянного тока 3-12В, электроконденсатора 1000 мкФ 6В, кремниевого выпрямительного диода).

Типовая установка включает в себя следующие составные части:

Для более полного удовлетворения пользовательских потребностей прибор может быть снабжен различными типами инверторов:

При выборе моделей следует обязательно обращать внимание на разновидность инвертора

Генератор на магнитах

А почему магнитное поле нужно обязательно создавать с помощью электрического тока? Ведь есть же мощные его источники – неодимовые магниты. Для переделки асинхронного двигателя в генератор потребуются цилиндрические неодимовые магниты, которые будут установлены на место штатных проводников обмотки ротора. Сначала нужно подсчитать необходимое количество магнитов. Для этого извлекают ротор из переделываемого в генератор двигателя. На нем четко видны места, в которых уложена обмотка «беличьего колеса». Размеры (диаметр) магнитов выбирается таким, чтобы при установке строго по центру проводников короткозамкнутой обмотки они не соприкасались с магнитами следующего ряда. Между рядами должен остаться зазор не менее, чем диаметр применяемого магнита. Определившись с диаметром, вычисляют, сколько магнитов поместится по длине проводника обмотки от одного края ротора до другого. Между ними при этом оставляют зазор не менее одного – двух миллиметров. Умножая количество магнитов в ряду, на число рядов (проводников обмотки ротора), получают требуемое их количество. Высоту магнитов не стоит выбирать очень большой. Для установки магнитов на ротор асинхронного электродвигателя его потребуется доработать: снять на токарном станке слой металла на глубину, соответствующую высоте магнита. При этом ротор обязательно нужно тщательно отцентровать в станке, чтобы не сбить его балансировку. Иначе у него появится смещение центра масс, которое приведет к биению в работе.

Затем приступают к установке магнитов на поверхность ротора. Для фиксации используют клей. У любого магнита есть два полюса, условно называемые северным и южным. В пределах одного ряда полюса, расположенные в сторону от ротора, должны быть одинаковыми. Чтобы не ошибиться в установке, магниты сначала сцепляют между собой в гирлянду. Они сцепятся строго определенным образом, так как притягиваются они друг к другу только разноименными полюсами. Теперь остается только отметить одноименные полюса маркером. В каждом последующем ряду полюс, находящийся снаружи, изменяется. То есть, если вы выложили ряд магнитов с отмеченным маркером полюсом, расположенным наружу от ротора, то следующий выкладывается магнитами, развернутыми наоборот. И так далее. После приклеивания магнитов их нужно зафиксировать эпоксидной смолой, Для этого вокруг получившийся конструкции из картона или плотной бумаги делают шаблон, в который зальется смола. Бумагу оборачивают вокруг ротора, обматывают скотчем или изолентой. Одну из торцевых частей замазывают пластилином или также заклеивают. Затем устанавливают ротор вертикально и заливают в полость между бумагой и металлом эпоксидную смолу. После ее отвердевания приспособления удаляют. Теперь снова зажимаем ротор в токарный станок, центруем, и шлифуем поверхность, залитую эпоксидкой. Это необходимо не из эстетических соображений, а для минимизации влияния возможной разбалансировки, образовавшейся из-за дополнительных деталей, установленных на ротор. Шлифовку производят сначала крупнозернистой наждачной бумагой. Ее крепят на деревянном бруске, который затем равномерно перемещают по вращающейся поверхности. Затем можно применить наждачную бумагу с более мелким зерном.

Теперь готовый ротор можно вставить обратно в статор и испытать получившуюся конструкцию. Она может быть с успехом использована теми, кто хочет сделать, например, ветрогенератор из асинхронного двигателя. Есть только один недостаток: стоимость неодимовых магнитов очень велика. Поэтому, прежде чем начать переделывать ротор и тратить деньги на запчасти, следует подсчитать, какой вариант экономически более выгоден: сделать генератор из асинхронного двигателя или приобрести готовый.

Мачта

Мачта, на которой крепится ветрогенератор — это один из самых важных его узлов.

Она не только обеспечивает безопасность эксплуатации ветряка (нижняя точка круга, описываемого лопастями, должна быть не ближе 2 метров к земле), но и позволяет ему максимально эффективно использовать энергию ветра, поток которого вблизи от земли становится более турбулентным.

Большая высота приводит к низкой жесткости мачты ветрогенератора и делает ее прочностной расчет достаточно сложным не только для мастера-любителя, но и для инженера. Можно перечислить лишь основные моменты:

• Размещайте мачту возможно дальше от дома и деревьев, затеняющих воздушный поток. Кроме того, при сильном ветре возможно падение ветрогенератора на здание либо его повреждение деревьями;
• Оптимальная конструкция мачты — это ажурная сварная ферма наподобие вышек электропередач, но в изготовлении она сложна и дорога. Простейший, но достаточно эффективный вариант — это несколько параллельных труб диаметром 80-100 мм, сваренных короткими швами между собой и забетонированных на глубину не менее метра в земле. Конструкцию из одной трубы крайне желательно усилить тросовыми растяжками, которые также крепятся к залитым в бетон опорам.
• Для упрощения обслуживания ветряка его мачту можно сделать переломной: в этом случае при ослаблении растяжки, идущей в направлении перелома, мачту можно будет наклонить к земле.

Рассказ об очень простом ветрогенераторе из домашнего вентилятора

Как сделать своими руками

При наличии начальных знаний в области электротехники и умении работать паяльником, можно изготовить контроллер для ветровой установки своими руками.

Для этого понадобиться:

• Найти принципиальную схему устройства, соответствующую техническим параметрам ветровой установки (мощность, напряжение).
• В соответствии с выбранной схемой приобрести или подобрать, из имеющихся в наличии, электронные элементы схемы.
• Составить, нарисовать и изготовить монтажную плату, на которой будут размещаться элементы схемы.
• Собрать схему и проверить ее работоспособность.

В технической литературе и на интернет ресурсах, представлено большое количество принципиальных схем контроллеров, которые могут работать с ветровыми генераторами.

Вот некоторые из них:

2.Для ветровой установки и солнечной электростанции, работающих параллельно.

Вероятно, Вам также понравятся следующие материалы:Самодельный ветрогенератор

Спасибо, что дочитали до конца! Не забывайте , Если статья Вам понравилась!

Делитесь с друзьями, оставляйте ваши комментарии

Добавляйтесь в нашу группу в ВК:

ALTER220 Портал о альтернативную энергию

и предлагайте темы для обсуждений, вместе будет интереснее!!!

Преимущества и недостатки роторного ветрогенератора

Когда ветрогенератор сделать как надо, он будет функционировать без каких-либо ошибок. С аккумулятором на 75А и с хорошим инвертером на 1000 W, ветряк без проблем будет обеспечивать светом улицу, площадку дома, питать защитную сигнализацию, видеонаблюдение и т. д.

Ветрогенераторы такого типа имеют следующие преимущества:

• простота монтажа;
• небольшая себестоимость;
• экономичность;
• податливость к ремонту;
• не привередлив к условиям функционирования;
• надежность и бесшумность работы.

Минусов ветрогенератора несколько:

• небольшая производительность ветрогенератора;
• полная зависимость ветряка от ветра;
• лопасти может сорвать воздушный поток.

Подготовка материалов для ветрогенератора

Первым делом нужно собрать все расходники и детали для ветряка. Сделанный вами ветрогенератор будет выдавать мощность не более 1,5 КВт. Чтобы сделать агрегат вам нужно иметь:

• Автомобильный генератор на 12 В.
• Гелиевый или кислотный аккумулятор на 12 В.
• Специальный преобразователь с 12 В на 220 В и с 700 Вт на 1500 Вт.
• Большую емкость из нержавейки или алюминия: ведро или кастрюля.
• Простой вольтметр.
• Болты, шайбы и гайки.
• Реле зарядки аккумулятора от автомобиля и контрольной лампочки заряда.
• Провода с разным сечением (2,5 мм2 и 4 мм2).
• Хомуты, фиксирующие ветрогенератор.
• Выключатель «кнопка» полугерметичный, на 12 В.

Кроме того, запаситесь такими инструментами:

болгаркой или ножницами по металлу;
рулеткой;
строительным карандашом или маркером;
отверткой, дрелью, кусачками и сверлом.

Конструкторские работы ветрогенератора

Работа заключается в изготовлении ротора и переделывания шкива генератора. Этапы следующие:

Подготовьте ведро или кастрюлю.
При помощи рулетки и маркера сделайте разметку, разделив емкость на 4 одинаковые части.
Теперь нужно вырезать лопасти.

Обратите внимание! Работая ножницами по металлу, необходимо вырезать под них отверстие. Если же ведро сделано не из покрашенной жести или оцинковки, то можно использовать болгарку

Снизу ведра и в шкиве пометьте место, где будут отверстия. В них ввинчиваются болты. Не торопитесь, сделайте все ровно, так как при вращении может возникнуть дисбаланс. После чего сделайте отверстия.
Теперь отогните лопасти. Только не забудьте учесть, в каком направлении крутится генератор.
Угол изгиба лопасти влияет на площадь, которую будет встречать ветер. Это напрямую влияет на скорость и частоту оборотов ветряка.
При помощи болтов, закрепите ведро на шкиве.
Установите свой ветрогенератор на мачту, закрепив его хомутами.
Осталось подсоединить провода и собрать цепь.
На мачте зафиксируйте провода, чтобы они не болтались.

Для подсоединения аккумулятора возьмите провода, сечение которых 4 мм2. Рекомендуемый размер – не больше 1 м. А благодаря проводам с 2,5 мм2 подключите свет и приборы. Не забудьте установить инвертер (преобразователь). Подключите прибор в сеть к контактам №7 и №8, показанным на схеме ниже. Пользуйтесь проводами 4 мм2.

Вот и все, теперь ваш ветрогенератор готов к работе. Не может не радовать то, что он сделанный своими руками.

Монтаж установки, которая превратит ветер в энергию

Чтобы установить собранную конструкцию на длинной мачте (а она будет довольно тяжёлой), нужно сделать следующее:

1. В земле бетонируется надёжное основание.
2. Во время заливки, в него вливают шпильки для крепления мощного шарнира (легко делается своими руками).
3. После полного затвердевания, шарнир одевается на шпильки и закрепляется гайками.
4. Мачта крепится к подвижной половине шарнира.
5. В верхней части мачты при помощи фланца (приваривается), крепятся три — четыре растяжки. Понадобится стальной трос.
6. За один из тросов мачта на шарнире поднимается (можно тянуть автомобилем).
7. Растяжки фиксируют строго вертикальное положение мачты.

Ветряк из тракторного генератора

Что такое контроллер заряда?

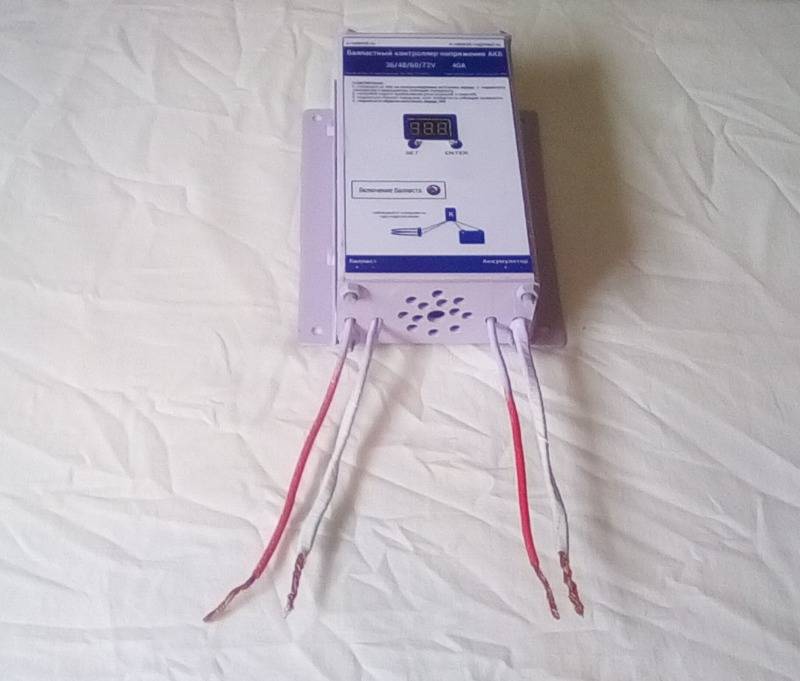

Функцию контроля за величиной заряда выполняет балластный регулятор, или контроллер. Это электронное устройство, отключающее аккумулятор при возрастании напряжения, или сбрасывающее излишки энергии на потребитель — ТЭН, лампу или иной простой и нетребовательный к некоторым изменениям питания прибор. При падении заряда контроллер переключает АКБ в режим заряда, способствуя восполнению запаса энергии.

Первые конструкции контроллеров были простыми и позволяли только включать торможение вала. Впоследствии функции устройства были пересмотрены, и лишнюю энергию начали использовать более рационально. А с началом использования ветрогенераторов в качестве основного источника питания для дачных или частных домов проблема в использовании лишней энергии отпала сама собой, так как в настоящее время в любом доме всегда найдется, что подключить.

Принцип действия ветрогенератора

Принцип работы ветрогенератора построен на преобразовании кинетической энергии силы ветра в энергию вращения вала генератора. Для вертикальных ветрогенераторов, вертикальная ось соединена с вертикальным ротором. Генератор и ротор расположены внизу конструкции. Лопасти закреплены в вертикальной оси.

Вращаясь, лопасти заставляют вращаться ротор генератора, который начинает вырабатывать переменный и нестабильный ток. Это ток идет на контроллер, который преобразует его в постоянное напряжение и заряжает аккумуляторы. С аккумулятора питание идет на инвертор, назначение которого превращение постоянного тока в переменное напряжением 220 В или 380 В, которое поступает к потребителям электроэнергии.

Как использовать энергию слабых ветров?

Использование слабых потоков ветра может вестись по двум направлениям:

• применение конструктивно отличающихся от распространенных образцов устройств
• использование более производительных генераторов, способных вырабатывать достаточное количество энергии на низких скоростях вращения

Практика показывает, что вести поиск следует по обоим направлениям. Разработка новых вариантов крыльчатки, способной уверенно вращаться на слабых потоках, ведется постоянно, и уже имеется немало опытных образцов, демонстрирующих вполне удачные результаты.

Не менее активно ведутся разработки производительных генераторов, дающих возможность использовать слабые ветра как источник энергии. Так, аксиальные генераторы на неодимовых магнитах дают большой эффект и позволяют получать неплохое количество энергии. Некоторые мастера отмечают возникающую необходимость ограничивать возможность ускорения вращения ротора, т.е. нужна стабильность движения.

Варианты ротора, способные к эффективной работе на слабых ветрах, известны уже не первое десятилетие. В настоящее время могут быть использованы конструкции Третьякова, Онипко, высокой эффективностью отличаются парусные ветротурбины. Комплексный подход к модернизации конструкции ветрогенераторов, когда одновременно подвергаются модификации и крыльчатка, и генератор, дает положительный результат.

Ситуацию в некоторой степени осложняет неофициальный характер производимых работ. Если изобретатель захочет поделиться с общественностью своими находками, то все о них узнают, но если он не сочтет нужным обнародовать свои изыскания, то информация станет закрытой от обсуждения и осмысливания.

Выводы и полезное видео по теме

Видео №1 продемонстрирует, как сделать своими руками в домашних условиях вертикальный генератор ветряного типа с роторной системой Дарье. В ролике наглядно представлены особенности и любопытные нюансы процесса сборки. Есть определение максимальной мощности изготовленного агрегата:

Как работает вертикальный ветряной генератор и в каком объеме он выдает энергоресурс, покажет видео №2. В нем дан подробный обзор модуля и описание работы по корректному проведению замеров фактической мощности и прочих параметров:

В видео № 3 представлено тестирование самодельного ветряного генератора вертикального типа. На что способен прибор, изготовленный своими руками из подручных материалов:

Такой современный и практичный источник альтернативной энергии, как вертикальные ветряки, своими руками собрать совсем не сложно. При надлежащем опыте хозяйственных работ можно самостоятельно изготовить каждую деталь, а потом соединить все компоненты в единую, целостную конструкцию.

Если усложнять задачу не хочется, вполне уместно приобрести уже готовые компоненты и в домашних условиях, без спешки и суеты, смонтировать надежный ветряной агрегат, способный обеспечить бесперебойные поставки электричества в жилое помещение.

Когда же в своих силах нет стопроцентной уверенности, лучше поручить работу профессионалам. Они сделают все очень быстро и в полном соответствии с базовыми эксплуатационными требованиями.
