Котёл с водяным контуром на отработанном масле. Чертежи и инструкция по изготовлению своими руками

Как сделать котёл на отработке своими руками: чертежи и видеоинструкция

Все предыдущие позиции отвечали на вопрос, как сделать печь на отработке. Рассмотрим, как сделать котёл. Хотя между ними разница незначительная.

ФотоОписание работ
Для этого потребуется кислородный баллон, который разрезается пополам. Он предпочтительнее, чем газовый, потому что у него толщина стенки − 10 мм.
Для котла необходима нижняя часть баллона, куда и будет заливаться масло. То есть, оно будет гореть на дне.
Инжектор будет изготавливаться из квадратной трубы 50х50 мм, толщина стенки – 3 мм.
В трубе надо будет сделать несколько отверстий и установить внутрь кислородного баллона.
Конец трубы надо будет отрезать болгаркой под 45°.
К перфорированной трубе надо приварить трубу цельную под углом 90°.

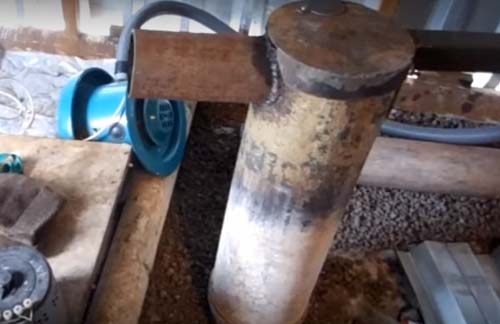

Вот так должно быть всё установлено.
Под горизонтальную трубу в баллоне надо вырезать паз. Он делается для того, чтобы готовый инжектор не смещался относительно своего места.

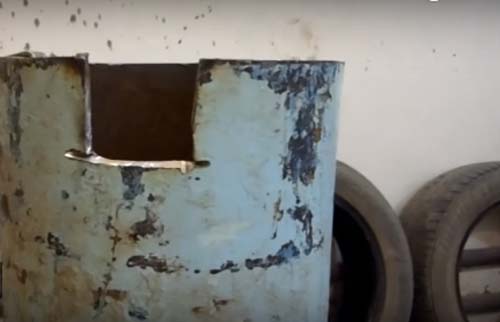

Вырезанный паз в баллоне.
Инжекторную трубу теперь надо приварить к баллону. Но если придётся что-то делать с котлом, к примеру, чистить его изнутри, то трубу придётся срезать, а после прочистки или ремонта приваривать на место. Поэтому инжектор можно сделать съёмным. К нему приваривается пластина, по форме как изгиб баллона. Крепление пластины с инжектором к котлу будет проводиться двумя болтами через сквозные отверстия. Болт М6 или 8 будет устанавливаться головками изнутри.
Крышка для котла изготавливается из стального листа толщиною 6−10 мм. Обязательно приваривается по периметру юбка, которая обеспечивает герметичное прижимание. В крышке делается отверстие, закрытое глазком.
К котлу приваривается сбоку труба диаметром 114 мм. Это будет дымоход.
К горизонтальной части инжекторной трубы подсоединяется шланг от пылесоса, который в данном случае выполняет функции надува.

Отработанное масло заливается сверху. Поджиг производится керосином или бензином тоже через верх. Посмотрите видео, как собирался этот котёл.

Конструкция на отработке и принцип действия


дымоход.

При горении бензина верхний слой масла нагревается, начинает кипеть и испаряться. При недостатке кислорода масляные пары горят плохо, поэтому необходимо обогащение их воздушной смесь, которое происходит в перфорированной трубе. При этом в самой трубе и верхней камере начинается активное горение масляно-воздушной смеси.

Температура в нижней камере не превышает 350ºС, верхняя камера может нагреваться до 900ºС. При ручной подаче топлива в нижней камере делают отверстие для залива масла и розжига печи. Для автоматической подачи масла в нижнюю камеру вводят патрубок, соединенный с внешним баком. Также в нижней камере нужно предусмотреть отверстие с заслонкой — им можно будет регулировать подачу воздуха и, как следствие, тягу и температуру.

Водяной контур представляет собой бак, расположенный на верхней камере печи или вокруг дымохода. К стенкам бака приваривают штуцера для поступления и выхода воды. Объем водяного бака зависит от протяженности системы отопления и вида циркуляции.

При естественной циркуляции размер водяного контура делают несколько большим, чтобы избежать перегрева. Принудительная циркуляция с помощью насоса позволяет уменьшить размеры бака. Рекомендуется оснастить котел термометром и манометром для контроля параметров сетевой воды.

Работа печи на отработке с водяным контуром: видео

Технология изготовления печи на отработанном масле

Ниже представлены чертежи наиболее распространенной печи на отработке. Она выполнена из остатков трубы Ø352 мм, листовой стали 4 мм и 6 мм, также понадобятся обрезки толстостенной трубы Ø100 мм и уголка для ножек.

Ее габариты позволят обогреть помещение со стандартной высотой потолков площадью до 80 м2, при большей площади следует увеличить размеры печи и диаметр трубы дымохода.

Необходимый инструмент:

  • сварочный аппарат;
  • болгарка с отрезным кругом;
  • шлифовальный круг для зачистки швов;
  • дрель или сверлильный станок, сверла;
  • рулетка.

Также необходимы растворитель и кремнийорганическая термостойкая краска — она обычно продается в баллончиках и используется для окраски сильно нагреваемых поверхностей печей.

Последовательность изготовления своими руками:

  1. Подготавливают заготовки по чертежам. Все детали вырезают из указанного на чертеже материала и зачищают места среза для устранения заусенцев.
  2. Соединяют методом сварки детали нижнего бака: корпус из трубы Ø344 мм h=115 мм, дно из листового металла 4 мм, а также ножки из уголка произвольного размера. Вместо уголка можно использовать обрезки дюймовой трубы.
  3. В отрезке трубы Ø100 мм h=360 мм с помощью сверла выполняют перфорацию по эскизу — 48 отверстий диаметром 9 мм.
  4. Соединяют сваркой детали крышки нижнего бака: заготовку из трубы Ø352 мм h=60 мм, крышку из листовой стали 4 мм с двумя отверстиями и перфорированную трубу.
  5. Заслонку для отверстия подачи воздуха на крышке нижнего бака крепят на заклепку.
  6. Соединяют сваркой детали верхней камеры: заготовку из трубы Ø352 мм h=100 мм и дно из листовой стали 4 мм с отверстием для перфорированной трубы.
  7. К крышке верхней камеры приваривают дымовую трубу Ø100 мм h=130 мм, с внутренней стороны крышки — перегородку из листовой стали 4 мм с размерами 70х330 мм. Перегородка предназначена для отсекания пламени и увеличения эффективности нагрева верхней камеры. Располагать ее следует ближе к дымовому отверстию.
  8. Сваривают верхнюю камеру и крышку с дымовой трубой.
  9. Приваривают верхнюю камеру к верху перфорированной трубы, для увеличения жесткости конструкции можно сделать стяжки из прутка между крышкой нижнего бака и верхней камерой.
  10. Верхнюю часть печи надевают на нижний бак внатяг.
  11. Печь для продления срока эксплуатации покрывают кремнийорганической краской, предварительно зачистив сварные швы от окалины, а металл от ржавчины с помощью растворителя.
  12. Подсоединяют печку к дымоходу. Его высота должна быть не менее 4 метров для улучшения тяги. Поскольку дымоход придется часто очищать от сажи, нужно сделать его максимально прямым, без изгибов.

Аналогичную печь можно сделать из листового металла, в этом случае ее камеры будут квадратной формы. Подробная технология приведена на видео.

Изготовление печи на отработке: видео

https://youtube.com/watch?v=GBxHKPlkty4

Как подключить к печи на отработке водяной контур

Водяной контур подключают к котлу, установленному на верхнюю камеру. Его можно приварить прямо на поверхность печи, но более безопасно сделать отдельный бак: в случае прогорания дна бака вода попадет в камеру сгорания, что может вызвать выплеск горящего масла и резкое воспламенение.

Бак может быть произвольной формы и высоты, главное условие — плотное прилегание к верхней камере и дымовой трубе для более эффективного нагрева. В стенки бака врезают два штуцера: в верхней части для нагретой воды, в нижней — для остывшей обратки.

На выходе из бака устанавливают термометр и манометр. На обратной трубе в непосредственной близости от котла ставят циркуляционный насос и расширительный бак.

Котел на отработке своими руками. Самодельные котлы на отработке

Основная проблема многих наших домовладельцев заключается в постоянно растущих тарифах на энергоносители. А потому легко объяснить, что многие из них постоянно находятся в поиске альтернативных способов отопления. В последние годы особенно популярными стали твердотопливные котлы, которые можно топить не только углем, но и древесиной.

Но дрова и уголь нужно покупать. А что делать, если вам требуется отапливать большое гаражное помещение или производственный цех? Ведь налоги и без того бывают далеко не самыми гуманными, а потому всегда хочется хоть как-то минимизировать расходы.

Проблемы может эффективно разрешить котел на отработке. Своими руками сделать этот отопительный прибор довольно легко. Потратив деньги только на материал, в итоге вы сможете бесплатно (или за копейки) отапливать даже большие помещения, заодно борясь с загрязнением окружающей среды.

Как сделать печку на отработке своими руками: некоторые советы и пошаговая инструкция

Как уже говорилось, изготовление подобного агрегата сложным назвать нельзя, однако, в любой, даже самой простой работе есть свои нюансы. Сейчас попробуем разобрать изготовление простейшей печки капельного типа из газового баллона. Для этого понадобится:

  • непосредственно сам газовый баллон;
  • труба диаметром 100 мм (2 м);
  • уголок 5×5 см (около 1 м);
  • стальной лист, толщиной 4 мм (около 50 см2);
  • автомобильный тормозной диск;
  • шланг из маслостойкой резины и хомуты под него.

Приготовив все необходимые детали, можно приступать к изготовлению.

Изготовление печки на отработке капельного типа своими руками: пошаговая инструкция

Для удобства читателя оформим пошаговую инструкцию в табличной форме.

Иллюстрация
Выполняемое действие

Первым делом нужно в дне баллона высверлить отверстие для выхода остатков газа. Чтобы предотвратить искры, сверло необходимо смачивать маслом. Обороты дрели должны быть минимально возможными.

Теперь при помощи болгарки можно вырезать отверстия по заранее подготовленному чертежу (некоторые из них будут представлены ниже).

Из листовой стали вырезаем донце с отверстием. Вырезанную среднюю часть выбрасывать не стоит – она нам пригодится позднее.

Примерно так будет располагаться донце в нашей печке. Примеряем его и вытаскиваем снова – с ним ещё предстоит некоторая работа.

Следующий шаг – подготовка трубы. Высверливаем в ней отверстия для подачи воздуха. Это необходимо для нормальной работы агрегата.

Вот таким образом сваривается готовое донце с перфорированной трубой. Сварочные швы должны быть качественными. Если у домашнего мастера нет опыта работы со сварочным аппаратом, лучше обратиться за помощью к профессионалам.

А вот теперь пригодится вырезанная из донца середина. Её следует приварить к тормозному диску от автомобиля.

В итоге получится вот что. Теперь, прорезав небольшое отверстие и приварив кусок трубы, получим полноценную муфту.

Можно начинать сборку

Обратите внимание на патрубок справа. Именно по нему в печку будет поступать отработанное масло.

Снаружи монтируем кран и присоединяем к нему шланг из маслостойкой резины.

Сверху газового баллона ввариваем остаток трубы – это и будет отвод дымохода.

Остаётся лишь вывести трубу дымохода наружу из помещения.

Поднять дымоход на необходимую высоту

Обычно она составляет 4 м. Этого достаточно для обеспечения нормальной естественной тяги.

Печка на отработке своими руками: чертежи, видеоинструкции и некоторые хитрости

Разобравшись в общих чертах, каков алгоритм выполнения работ, перейдём к чертежам и видеоинструкциям. Начнём с той же печи из газового баллона.

Печь на отработке из газового баллона: чертежи для изготовления

Рассмотрим чертежи печи на отработке своими руками.

Ниже можно ознакомиться с видеоинструкцией изготовления подобного агрегата.

Важно! Главное здесь − соблюдать пропорции. Но и это не гарантирует стабильную работу агрегата

В случае изготовления домашним мастером неудачного устройства стоит попробовать изменить диаметр труб на больший.

Видео и чертежи печи на отработанном масле с водяным контуром

Обогреватели с водяным контуром немного сложнее в изготовлении, однако, и эта работа под силу домашнему мастеру. Предлагаем ознакомиться с чертежами подобных агрегатов.

Видео, представленное ниже, поможет более полно понять алгоритм работ.

Котёл на отработке своими руками: чертежи и видеоинструкция изготовления

Естественно, что водяной контур подразумевает наличие котла. Именно о нём и пойдёт сейчас речь. Ниже представлены чертежи этой конструкции.

Ну и, конечно, видеоурок по изготовлению котла.

Как можно убедиться, чертежи горелок на отработке своими руками несложны, а значит, при наличии времени вполне можно попробовать собрать такой агрегат. Тем более, что затрат средств он практически не потребует.

Принцип работы

Принцип работы котла на отработке следующий:

  1. Отработка попадает в топку по трубкам, находящимся в дожигателе. Масло может поступать самостоятельно либо принудительно.
  2. Вентилятор снабжает воздухом.
  3. При попадании масла на раскалённую поверхность оно испаряется и загорается. Далее дожигаются пары.
  4. Происходит теплообмен: огонь нагревает водяной теплообменник. Дымовые газы, направляясь в дымоход, также отдают тепло.

Поскольку качество отработки бывает разным, чистка может проводится один раз в 3-7 дней. Большое количество сажи оседает на чаше, которую легко изъять из агрегата.

Что такое отработка

Отработка – это техническое масло, которое используется внутри автомобильных моторов, сливаемое из них после окончания срока его эксплуатации. То есть, это стопроцентный нефтепродукт, в который добавляют различные присадки для увеличения срока эксплуатации трущихся между собой деталей автомобильного двигателя.

Под действием высоких температур и воздуха техническое масло теряет свои технические свойства. Поэтому его с определённой периодичностью меняют на новое. Именно слитое масло и называют отработанным или отработкой. Все масла, которые применяются в двигателях автомобилей любой марки, являются горючими веществами. Именно поэтому их часто и используют в качестве топлива.

Но сгорая в пламени, отработка оставляет после себя достаточно большое количество отходов, часть из которых токсична. Чтобы уменьшить концентрацию таких веществ, мастера придумали масляные печки, работающие на отработке, которые функционируют по принципу нагрева отработанного масла. Именно в процессе нагрева до высоких температур масло начинает распадаться на составляющие, часть из которых является горючими смесями. Они-то и сгорают в огне, выделяя огромную тепловую энергию. Конечно, присутствие кислорода в этом процессе обязательно.

Отработанное масло, слитое из картера автомобильного двигателя

На отработке: эскизы и чертежи

Печки, работающие на отработке, можно сделать любой формы и размера. Как правило, для их изготовления своими руками используют листовой металл, обрезки труб, или отработанные кислородные баллоны. Несколько эскизов с пояснениями приведены ниже, а здесь вы можете узнать как из паяльной лампы сделать горелку на отработке.

Круглая печь из листового металла


Состоит из топливного бака, совмещенного с камерой сжигания, камеры дожигания — трубы с перфорацией и верхней камеры, оснащенной перегородкой для рассекания пламени. На крышке нижней камеры расположено отверстие для залива топлива и подачи воздуха. Чем сильнее открыта заслонка, тем интенсивнее будет горение.

Из металлической трубы с водяным контуром


Состоит из двух бочек. В нижней находится емкость для масла с заливным отверстием. Верхняя камера сгорания представляет собой трубу, проходящую через верхнюю бочку, наполненную водой. Верхнюю бочку необходимо оснастить штуцерами для подачи воды.

По конструкции такая печь напоминает самовар, ее стенки не раскаляются до чрезмерно высоких температур. Поэтому ее установка рекомендуется для теплиц, построек для содержания животных и помещений с небольшими габаритами, в которых возможно случайное прикосновение и ожог от раскаленной печи. Большие размеры бака позволяют создать эффект теплоаккумулятора.

Из профилированной трубы

Для изготовления печи своими руками используют профилированную трубу квадратного сечения 180х180 мм и 100х100 мм. Отличается компактными размерами и простотой изготовления. Поверхность печи можно использовать в качестве варочной поверхности.

Из газового баллона


Изготовлена из стандартного газового баллона со срезанным верхом. Оснащена автоматической подачей масла, причем маслопровод расположен внутри камеры сгорания, что позволяет его эффективно подогреть. Водяной контур выполняют в виде котла, через который проходит дымоход.

Еще один вариант подключения водяного контура — медная трубка-теплообменник, обернутая в несколько витков вокруг корпуса печки. Нагрев в этом случае будет более слабым, но при таком способе подключения теплообменника снижается риск закипания воды в системе.

Размеры представленных печей можно незначительно изменять. Главное — соблюдать расположение основных элементов и камер.

Котлы отопления на отработанном масле: устройство

В качестве топлива для аппаратов, как очевидно из названия, применяется отработанное масло, причем любого сорта: растительное, чьим источником может послужить заведение общественного питания, минеральное, синтетическое, трансформаторное, моторное, турбинное и так далее. Автосервисы, СТО, транспортные предприятия предлагают продукт по минимальной стоимости, что превращает его в доступное и дешевое топливо.

Но так как вторсырье все же не является адаптированной смесью для отопления, то устройство котла, работающего на отработанном масле, несколько отличается от обычного. На чертеже приводится схема прибора.

Аппарат включает в себя две камеры: испарительную, где происходит подготовка смеси и камеру сгорания. Первая необходима для подогрева масла и его испарения, так как в неподготовленном виде топливо сгорает частично, оставляя много сажи, что приводит устройство в негодность. Топливо в камеру попадает из масляного бака, оборудованного специальным фильтром: отработанное масло часто содержит много твердых примесей. Топливо подается с помощью насоса.

  • В камере сгорания масляный пар смешивается с подаваемым воздухом – аппарат оснащается наддувным вентилятором, и почти полностью сгорает, нагревая воду в теплообменнике.
  • Продукты сгорания выводятся через дымоход.

Мощность котла в зависимости от модели колеблется от 7 до 45 кВт, что вполне достаточно для обогрева частного дома.

Монтаж котла на отработанном масле

Так как горелка в аппарате относится жидкотопливным, то на эксплуатацию ее не требуется специальное разрешение, так же как и на монтаж. Однако при установке следует соблюдать целый ряд правил.

  1. Отработанное масло относится к категории горючих материалов, а поэтому требует специальных условий хранения: емкости должны быть закопаны в землю на расстоянии не менее 5 и не более 30 м. доступ к ним должен быть относительно легким, так как добавлять топливо нужно часто.
  2. Отопитель устанавливается в отдельном помещении, ни в коем случае не жилом. Помещение должно хорошо проветриваться и быть оборудовано вентиляцией. Дело в том, что воздух, требующийся для горелки, забирается из помещения. При отсутствии вентиляции угроза отравления угарным газом вырастает на порядок. Также недостаточность кислорода в смеси значительно снижает эффективность работы прибора отопления. Наличие оконных проемов в котельной обязательно.
  3. Для вывода продуктов сгорания сооружается дымоход с регулируемой заслонкой. При недостаточной тяге аппарат выключается, но отработанный газ частично все равно попадает в помещение, что представляет угрозу. Стенки дымохода значительно нагреваются, так как газ на выходе имеет высокую температуру, поэтому дымоход должен быть тщательно изолирован.
  4. Корпус котла отопления сильно нагревается во время работы, особенно если речь идет о самодельном аппарате, поэтому прибор должен размещаться на бетонном основании, облицованном камнем или плиткой. Не допускается контакт корпуса со стенками. Промышленные модели теплоизолируются стекловолокном, но нагрев все же происходит, о чем свидетельствуют отзывы потребителей.
  5. К котлу должен быть обеспечен хороший доступ для проведения ремонтных и профилактических работ. К последним относится, например, очистка камер сгорания и горелки, производящиеся не реже одного раза в месяц.

После установки отопителя производится сборка системы согласно чертежу.

Водяное отопление на дровах

Это более сложно организованная система является пиролизным котлом. состоящим из двух отделений. В нижнем происходит сгорание дров, а в верхнем происходит циркуляция газа, образующегося из-за горения. Благодаря схеме, по которой газ попадает в дымоход не сразу. его эффективность возрастает, а для длительного горения требуется меньшее количество дров .

Вокруг котла располагаются толстые трубы, по которым идет вода, нагретая от него. Учитывайте то, что для котла подобного типа подходят только сухие дрова, поэтому у вас дома всегда должен быть их хороший запас .

Также существуют системы, использующие для отопления горячий воздух, вместо воды. Он, проходя через контур, передается в воздушное пространство дома. Холодный же воздух, опускаясь вниз снова попадает в котел для дальнейшего нагревания .

Самостоятельное производство

Самую простую конструкцию сделать сможет каждый. Есть достаточно много схем, как это сделать, по ним можно понять весь процесс производства.

Интереснее будет рассмотреть печь на отработанном масле с наддувом. Чертежей также есть достаточно, но конструкция более сложная, поэтому требует дополнительных знаний в этой области.

Главное её преимущество в том, что она не будет большими партиями выбрасывать энергию на улицу, а будет организован медленный отбор тепла. Второе существенное отличие в наличии выдвижного ящика для масла, что позволяет легко его чистить. В более простых (полностью закрытых) ёмкостях делать это предельно тяжело.

Диаметр труб и объём ёмкости для масла необходимо выбирать исходя из квадратуры обогреваемого помещения.

Для среднестатистического гаража с размерами 3х6 м понадобятся детали таких размеров:

  • профильная труба 75×75×4 см;
  • топливный ящик 55×55×4 см.

Для самостоятельного производства необходимо выполнить такие пошаговые действия:

  1. Нарезать элементы выдвижного ящика. Трубы для дожигателя требуется порезать под углом 45°.
  2. В профиле меньшего размера вырезается болгаркой отверстие под ящик, а по бокам привариваются бортики. К ящику приделывается ручка.
  3. Конструкция сваривается вместе, а сверху высверливается отверстие под дымоходную трубу.

Для более эффективной работы и максимального отбора тепла к печке рекомендуется приделать удлинитель в виде 3-метровой трубы. В ней и будет догорать топливо. Но для более высокой степени безопасности рекомендуется обшить стенки гаража возле печки металлическими листами, забрать все деревянные полки и горючие вещества.

В этом видео вы узнаете об устройстве печи на отработанном масле:

На последнем этапе необходимо только разжечь топливо и настроить работу печки. При этом стоит главная задача — максимально снизить выброс чёрного дыма, так как это свидетельствует о том, что в системе недостаточно воздуха. Для настройки этого параметра требуется досверливать по несколько дырок и проверять количество выбросов. Но большое количество дырок может и навредить. Дым может выходить в помещение. Поэтому количество отверстий нужно правильно подогнать.

Сделать капельницу тоже достаточно сложно, но такая задача вполне выполнима. Зачастую для производства капельной печи на отработке используют баллон диаметром от 220 до 300 мм. Он имеют довольно толстые стенки, чтобы не пригорать длительное время. Также может подойти и стальная труба диаметром от 5 мм.

Идеальный вариант для этих целей — использовать жаростойкую хромированную трубу диаметром от 3 мм. Но дешёвым производство будет только тогда, если труба уже есть в наличии. Специально покупать такую не стоит, так как изготовление будет дорогостоящим.

Все остальные детали также можно найти в хозяйстве или радиорынке. К примеру, для наддува хорошо подойдёт вентилятор от Жигулей. Металлические трубы и прочие элементы есть в пунктах сдачи металлолома.

Технология производства капельной печи следующая:

  1. Чаша для пламени делается из трубы или берётся готовая стальная ёмкость. Поддон не должен быть слишком больших размеров, так как труба должна выниматься через люк.
  2. В корпусе с помощью болгарки вырезаются проёмы для дымохода и очистного люка.
  3. Изготавливается дожигатель. Не нужно делать все отверстия сразу. Лучше сделать треть от максимального количества, установленного в чертеже, а в процессе настройки доделать все остальные.
  4. К дожигателю приваривается крышка и воздуховод. В последний монтируется вентилятор.
  5. Аппарат собирается, проводятся настройки и проверяется его работа.

Для того чтобы аппарат вышел действительно надёжным, лучше его поместить в стальной корпус. Его необходимо сварить из профилированных труб. Для регулировки температуры нужно предусмотреть возможность изменения количества подаваемого топлива, а также надув вентилятора.

Опытные пользователи научились регулировать количество сгораемого топлива на глаз. Если масло подаётся каплями, то выгорает меньше 1 литр в час, а если наблюдается небольшая струя, то больше 1 литра. Для установки лёгкой регулировки подачи воздуха можно приобрести на китайском рынке дешёвый ШИМ.

После сборки всей конструкции необходимо проверить её работу. Процедура не отличается от предыдущих рекомендаций. Требуется добиться максимально чистого дыма и при этом не перестараться с отверстиями в разжигателе.

Если человек обладает определённым опытом, то сделать даже сложную буржуйку на отработанном топливе несложно. Если начинающий мастер никогда этой сферой не интересовался, то подойдёт самая простая конструкция из подручных материалов.

https://youtube.com/watch?v=ZZyiuKs18Ws

Достоинства и недостатки самоделок

Более-менее приличные котлы на отработке, созданные именитыми производителями, стоят довольно дорого – от 30-40 тысяч рублей, не считая ёмкости для топлива (она приобретается отдельно). На рынке представлено множество моделей, отличающихся тепловой мощностью и функционалом. Если же денег на покупку заводского масляного котла для частного дома нет, люди отдают предпочтение самоделкам.

Давайте посмотрим, чем так хорош котёл на отработке с водяным контуром, изготовленный своими руками:

  • Дешевизна – если под руками есть необходимые материалы, остаётся потратиться разве что на электроды для сварочного аппарата и на отработанное масло.
  • Стабильная работа – если выполнить котёл согласно чертежам, горение будет ровным и стабильным, как это реализовано в заводских образцах.
  • Возможность внесения изменений в конструкцию – вам не страшна потеря гарантии, так как её здесь нет.
  • Возможность сделать котёл на отработанном масле прочнее и надёжнее – заводские модели, изготовленные в последние годы, отличаются довольно слабыми узлами. Выбрав надёжный и толстый металл, вы сможете сделать самоделку более выносливой и долговечной;
  • Лёгкость в ремонте – самодельный котёл на отработанном масле обладает простой конструкцией, с которой вы знакомы, как никто другой.

Есть и недостатки:

  • Самодельные котлы отопления на отработке могут отличаться по КПД от своих заводских собратьев, причём в меньшую сторону.
  • При неправильной сборке возможно возникновение аварийных ситуаций.
  • Низкий уровень безопасности – но здесь многое зависит от опыта сборщика и соблюдения правил ТБ.
  • Трудно регулировать теплоотдачу, чтобы стабилизировать температуру воздуха в обогреваемых помещениях.

Недостатки имеются, но они есть и у фабричных образцов.

Устройство: конструктивные тонкости самодельного агрегата

Производительность аппарата зависит от степени готовности масла к преобразованию в горючее газообразное состояние. При грамотной организации процесса разогрева оно сгорает без остатка, с образованием безвредного дыма, не содержащего ядовитых примесей.

Для достижения этого результата рекомендуют внизу смонтировать емкость в виде толстостенной (свыше 5 мм) чашки, в которую отработка подается прерывисто в виде капель. Испарение происходит полностью до момента поступления следующей порции.

Устройство котла на отработке.

Необходимо разработать механизм предварительного разогрева чаши. Это может быть посторонний источник огня по типу паяльной лампы либо фитиль, пропитанный горючим веществом и перед пуском котла работающий при отключенной подаче масла. Для предотвращения остывания узла возможно предусмотреть поступление отработки в режиме «холостого хода».

Струйная подача масла приводит к накоплению ее неиспарившихся компонентов на стенках агрегата

Важно организовать поступление чистого топлива малыми порциями. Это может быть самодельный дозатор либо модификация механизмов с других агрегатов

Топливо для котла поступает с загрязненными продуктами трения металлическими деталями в виде крупинок или стружки.

Отопительная установка на отработке своими руками: необходимые материалы для её изготовления

Отопительный аппарат на отработке самодельный изготавливается с использованием следующего оборудования и деталей:

  • двух насосов – циркуляционного и для подачи топлива;
  • специальной горелки;
  • воздушного компрессора;
  • готового котла, оснащённого расширительным баком;
  • отрезков труб для магистралей;
  • маслостойкого шланга для подачи масла из топливного бака в камеру принудительного испарения.

Для изготовления камеры принудительного испарения используют отрезок толстостенной трубы, способной выдерживать температуру до 400 0 С. В центре камеры располагают трубку небольшого диаметра, в которую с помощью вентилятора подаётся воздух. Масла, обогащенные воздухом, сжигаются в рабочей камере. При их сгорании нагревается теплоноситель, циркулирующий по трубам.

Для качественного изготовления агрегата на отработанном масле необходим достаточно мощный сварочный аппарат и умение работать с ним.

https://youtube.com/watch?v=l6yvZrKOdhQ

Ниже представлены чертежи на агрегат на отработанном масле.

Самодельные конструкции

Самодельные котлы на отработке с водяным контуром имеют похожий принцип действия, но функционируют несколько иначе. В них как таковой горелки нет. Ее роль выполняет разогретая до высоких температур емкость. Капли масла, попадая на нее, моментально испаряются, а пары воспламеняются. Это не чистый пиролиз, так как во время микровзрывов при столкновении топлива с раскаленной поверхностью дополнительно выделяется энергия от распада молекул.

Простейшая печь на отработке работает следующим образом:

  1. Нижняя емкость в виде чаши.
  2. Верхняя камера дожига обогащенной смеси.
  3. Перфорированная металлическая труба с перфорацией для обогащения паров кислородом.

Для розжига топлива в нижней камере используется бензин. После начала горения масло интенсивно испаряется. Пары поднимаются вверх по трубе, обогащаются и сгорают в верхней камере. При этом температура внизу редко превышает 350° C, а вверху 900° C. Если масло в нижнюю чашу будет добавляться вручную, то в ее крышке делают отверстие, позволяющую заливать горючее. Для автоматической подачи подключают патрубок, ведущий к топливному баку.

Печь на отработке имеет следующие преимущества:

  1. Универсальность. Ее можно использовать в любых закрытых помещениях.
  2. Возможность изготовить своими руками.
  3. Недорогое топливо.
  4. Высокая скорость разогрева.
  5. Компактные размеры.

Первый заключается в быстром загрязнении дымохода. Его придется регулярно чистить. Второй недостаток выражается в шуме. При горении воздушно-масляной смести слышен гул.Это интересно: чистка дымоходов печей и каминов от сажи.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
