Котлы отопления на жидком топливе: ликбез по устройству агрегатов + обзор популярных моделей

Как работают отопительные котлы на жидком топливе

Принцип работы котла отопления на жидком топливе, основан на производстве топливно-воздушной смеси с последующим распылением ее в камере сгорания. Дизтопливо, проходит следующие этапы подготовки:

• Солярку заливают в хранилище, подключенное к топливонасосу. Для улучшения теплоэффективности, стенки резервуаров с топливом, размещенные на улице или вкопанные в грунт, подогревают.

Топливный насос, забирает солярку из хранилища и подает на горелочное устройство, создавая давление в трубопроводе. Одновременно, топливонасос задает режим работы отопительного котла на жидком топливе. С помощью показаний датчиков, контроллер определяет качество солярки и процент ее загустевания, меняя интенсивность и скорость подачи. Дизтопливо, подается в камеру подготовки. В блоке, топливо предварительно смешивается с воздухом и подогревается до температуры, оптимальной для горения. Топливовоздушная смесь, подается на форсунку котла, отвечающую за равномерный впрыск топлива в камеру сгорания. Устройство форсунок, основано на использовании механического, гидравлического или электронного клапана. Топливо, впрыскивается в камеру сгорания, в виде легко воспламеняемой мелкодисперсной пыли. Внутри форсунки для жидкого топлива, установлен электрод, воспламеняющий топливовоздушную смесь. Чтобы аккумулировать тепло, получаемое посредством сжигания топлива, отопительный котел на жидком топливе, использует теплообменник из чугуна, нержавеющей или конструкционной стали. Для подогрева горячей воды, вторичный контур из меди.

Жидкотопливные отопительные котлы, снабжаются системами автоматизации и многоуровневой защитой, предотвращающей затухание пламени. Наиболее экономичные отопители, оснащены погодозависимой автоматикой, самостоятельно изменяющей рабочие настройки, в зависимости от температуры нагрева помещения и условий окружающей среды.

Какие горелки используются под жидкое топливо

От выбора горелки для жидкого топлива, в конечном счете, зависит то, насколько экономичным будет отопление. Котлы, оснащаются горелочными устройствами, классифицирующимися по нескольким признакам:

• Тип изменения мощности – в жидкотопливные котлы, устанавливают модуляционные и двухступенчатые горелки:
  1. Модуляционные, плавно регулируют интенсивность нагрева, изменяя мощность в пределах от 30 до 100%, что позволяет подстроиться под фактические потребности помещения в тепле и избежать перерасхода топлива.
• Двухступенчатые горелки, работают в двух режимах, на 30 и 100%. При нагреве теплоносителя до необходимой температуры, происходит переключение на пониженную мощность.

По типу установки – производители используют встраиваемые и навесные устройства. Встроенные горелки, устанавливаются в заводских условиях. После сборки, их регулируют и отлаживают работу. Навесные горелочные устройства, приобретаются отдельно и устанавливаются самостоятельно.То, насколько экономичными окажутся котлы, зависит от квалификации установщика – регулировщика оборудования. Мощность горелки, не ограничена.

Стоимость отопления, напрямую зависит от типа используемого горелочного устройства. Для бытового применения, оптимальным вариантом, считается встроенная модуляционная горелка.

Какое жидкое топливо можно заливать

Устройство современных котлов на жидком топливе, позволяет, в качестве источника тепла, использовать солярку, мазут, отработку масла, сжиженный газ. Перед тем как перевести котельное оборудование на альтернативный вид сырья, следует убедиться в следующем:

• В модели предусмотрена возможность сжигания альтернативного топлива. У мазута, отработки и солярки, разные показатели вязкости, наличия твердых частиц, горючести. Соответственно, работать на всех видах жидкого топлива, сможет только универсальный котел. Производители, отдельно упоминают о такой допустимости, в описании модели.

Существует возможность в регулярном обслуживании тепловой станции. При сжигании отработки и мазута, выделяется большой процент сажи и копоти, оседающей на стенках теплообменника и дымоходной трубы. Чистить узлы, придется каждые 1-2 дня, в зависимости от качества сырья. Потребуется чаще менять фильтры и менять настройки горелочного устройства.

Система отопления с котлом, работающем на жидком топливе, универсальна. После определенных модификаций, котельное оборудование переводят на сжиженный газ или отработку, и обратно на солярку. Наилучшие показатели КПД и теплоэффективности, наблюдаются при работе на дизтопливе.

Требования к установке

Жидкотопливные котлы, независимо от моделей и их назначения, относятся к пожароопасному оборудованию, потому при их установке необходимо соблюдать ряд требований. Несмотря на отсутствие необходимости в получении разрешительной документации, монтаж обязан соответствовать ППБ и СНиП.

Помещение

Жидкотопливный котел обязательно устанавливается в отдельном помещении, для которого соблюдаются следующие нормы:

• Обязательное наличие оконных проемов с возможностью проветривания. Их размеры определяет производительность оборудования.
• Если мощность котла не превышает 60 кВт, он может быть смонтирован в комнате жилого дома, отделенного от других помещений перегородкой из негорючего материала.
• Если мощность котла превышает 60 кВт, его разрешается монтировать только в расположенной отдельно котельной.
• В котельной любого типа обязательна организация и приточной, и вытяжной вентиляции.
• Пол и стены котельной обязательно облицовываются негорючими материалами, например, гипсоволоконными плитами, штукатуркой, керамикой.

Дымоход

Учитывая, что температура сгорания энергоносителя при работе жидкотопливного котла составляет порядка 240 – 450 градусов, наблюдается сильный разогрев дымохода, что потенциально может привести к возгоранию расположенных поблизости материалов.

Если труба прокладывается сквозь любой легковоспламеняющийся материал, она в обязательном порядке теплоизолируется. Также соблюдаются следующие требования:

• Если дымоход прокладывается сквозь перекрытие и кровлю, необходимой становится противопожарная разделка.
• При расчете высоты дымохода в обязательном порядке учитывается его удаленность от конька.
• В тех местах, где труба соприкасается (или может соприкасаться) с горючими материалами, участки защищаются теплоизоляцией.

В случае установки коаксиального дымохода, которым снабжаются современные жидкотопливные котлы, обычно его изоляция не требуется.

Электросеть

Подключение жидкотопливного котла к электросети должно соответствовать следующим требованиям:

• Желательно наличие стабилизирующих устройств.
• Питание подается через отдельную розетку, которая выведена специально для теплогенератора. Расстояние от нее до котельного оборудования не должно быть менее 300 мм.
• Обязательна организация заземления, точка которого располагается на глубине от 300 мм.

Отопительные аппараты серии TRITON

Естественная рециркуляция воздуха

Самым маленьким в этой серии отопительным аппаратом, тепловой мощностью 8,7 кВт, способным обогреть помещение до 60-80 квадратных метров является аппарат АОЖ-8,7. Принцип обогрева данного аппарата основан на естественной рециркуляции воздуха. Топливо из бака по трубопроводам самотеком поступает в дозатор жидкого топлива и далее в горелку. Попадая в горелку за счет передачи теплоты излучением от открытого пламени и нагрева самой горелки, топливо испаряется. Пары топлива, смешиваясь с воздухом, попадают через стабилизатор пламени в верхнюю часть горелки, где они смешиваются с вторичным воздухом и сгорают. Продукты сгорания, попадая из горелки в камеру сгорания, нагревают воздух, проходящий между камерой сгорания и корпусом аппарата. Теплый воздух свободно проникает в помещение и нагревает его. Подача воздуха в камеру сгорания осуществляется естественной тягой, продукты сгорания отводятся в дымоход. Регулирование мощности обогрева осуществляется дозатором жидкого топлива OS-21 (производство Венгрия).

Дозатор жидкого топлива OS-21

Особое внимание наши специалисты уделили выбору устройств подачи и регулировки топлива. Мы протестировали множество существующих на сегодняшний день систем, начиная от обычной капельницы и заканчивая технологиями, связанными с установкой триггеров

Наиболее безопасным и экономичным оказался вариант, серийно выпускаемый венергским заводом, дозатор OS-21. Данные дозаторы уже на протяжении многих лет доказали свою безотказную работу и способны не только регулировать подачу топлива (при помощи регулятора, имеющего 6 положений), но и выступать в роли аварийного прерывателя подачи топлива в горелку в случаях затухания пламени, снижения интенсивности его горения вследствие переполнения горелки топливом.

Комфорт и удобства

По просьбам наших потребителей, в верхней части печей сконструирована варочная поверхность, что дает возможность не только наслаждаться тепловым комфортом, но и с легкостью приготовить пищу.

Благодаря тривиальности данной технологии отопительный аппарат совсем не прихотлив в обслуживании, а его монтаж сводится лишь к установке на ровную поверхность самого аппарата и выводу дымоотводящей трубы.

Водный контур

Если Ваше помещение несколько больше (до 250 квадратных метров), тогда предлагаем рассмотреть более мощные аппараты данной линейки. Прирост мощности здесь осуществляется за счет добавления водяного контура. Принцип работы аппарата схож с описанным выше, за исключением способа обогрева, который, в данном случае, происходит за счет нагрева воды, и далее по средством прохода через систему отопления, нагрева регистров происходит непосредственно обогрев окружающей атмосферы. В остальном данный аппарат полностью идентичен предыдущему. Благодаря данному типу отопления вы с легкостью обогреете помещение, разграниченное капитальными перегородками. НО так как данная система является более сложной, то и повозиться с ней придется несколько дольше. Изначально монтаж рекомендуется начать с выбора системы подключения. Каждая система имеет свои тонкости и особенности. Несколько вариантов (одни из самых распространенных вариантов ) подключения вы сможете найти у нас на сайте. Выбрав наиболее подходящее ровное место поставить котел, произвести монтаж дымоотводящей трубы и собрать выбранную водяную систему. Для удобства потребителей кроме добавления водяного контура, специалисты нашей компании усовершенствовали конструкцию и сделали ее более универсальной. Данные отопительные аппараты могут работать как на жидком, так и газообразном топливе. Переход на газ осуществляется установкой вместо специального смотрового окошка газовой горелки типа АГУ или УГОП и по времени не занимает более 5 минут. Что касается безопасности, то аппараты с водяным контуром на жидком топливе так же комплектуются дозаторами ОS-21, а значит, надежны и долговечны! Что касается безопасности, то аппараты с водяным контуром на жидком топливе так же комплектуются дозаторами OS-21.

Просто незаменим

Благодаря своим уникальным свойствам отопительные аппараты TRITON являются незаменимыми в работе геологов, нефтяников, туристов, широко используются для обогрева загородных и садоводческих домов, бытовок, тепляков, гаражей и складских помещений.

Газовые котлы отопления

Газовые котлы отопления это самые популярные котлы отопления и работают они на природном газе. Газ может поступать в дом по газовым магистралям или приобретаться в сжиженном виде в баллонах.

Классифицируются газовые котлы по типу монтажа и некоторым особенностям конструкции. По типу монтажа газовые котлы делятся как напольные и настенные

Напольные газовые котлы

Напольные котлы это котлы с большой мощностью, а также некоторые старые модели. Для их установки требуется отдельное помещение и специальный дымоход, удаляющий продукты горения. Помещение, где устанавливается, напольные котлы отопления должно хорошо проветриваться или должно быть оборудовано специальной приточно-вытяжной вентиляцией.

Настенные газовые котлы

Настенные газовые котлы или иначе навесные котлы получили широкое распространение не только из – за компактных размеров. Для его установки не требуется отдельное помещение,что дает экономию средств при разводке труб отопления по дому. Продукты горения удаляются из дома через, так называемый, коаксиальный дымоход. Для устройства такого дымохода достаточно сделать в стене отверстие с выводом на улицу.

Средняя мощность настенных газовых котлов от 24 до 28 киловатт. Применяются такие котлы, как для одноэтажных, так и для двухэтажных домов.

При выборе мощности газового котла нужно быть особенно аккуратным. Дело в том, что в описаниях к газовым котлам указываются его характеристики (мощность) при работе на нормальном давлении газа в 13-20 мегабар.

К сожалению, реальное давление газа в наших сетях может составить 10 мегабар и ниже. А значит, котел будет работать на 60-70 % от указанной в документах мощности. То есть газовый котел мощностью 50 киловатт сможет нормально обогреть только дом 300 кв. метров.

Жидкотопливные котлы и топливо

Так сложилось, что говоря о бытовых жидкотопливных котлах, априори подразумевается, что эти котлы работают на дизельном топливе (солярке). На самом деле, горелки этих котлов могут работать и на других видах жидкого топлива (о чём должно быть указано в документации):

• Керосине;
• Легкой нефти;
• Различных маслах;
• Мазуте.

Главное требование к топливу, это отсутствие влаги и отсутствие абразивных примесей. Также стоит отметить, что каждый вид топлива влияет на производительность котла и периодичность его обслуживания.

Еще важно понимать, что топливо, на котором работает котел, должно быть указано в документации к котлу и пока не существует всеядных жидкотопливных котлов

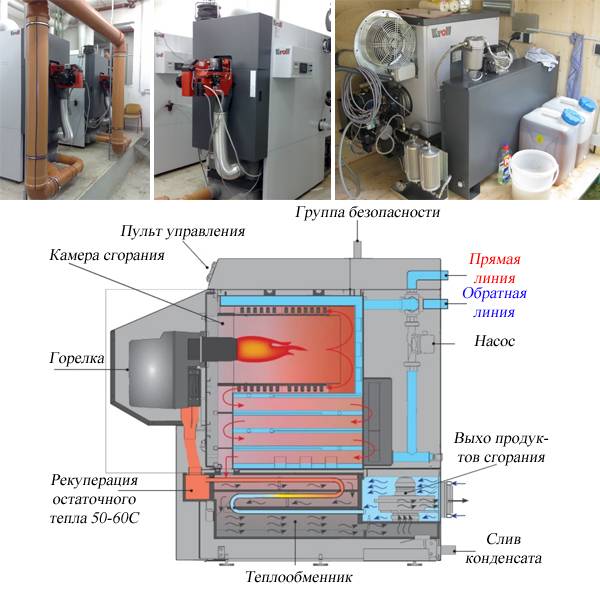

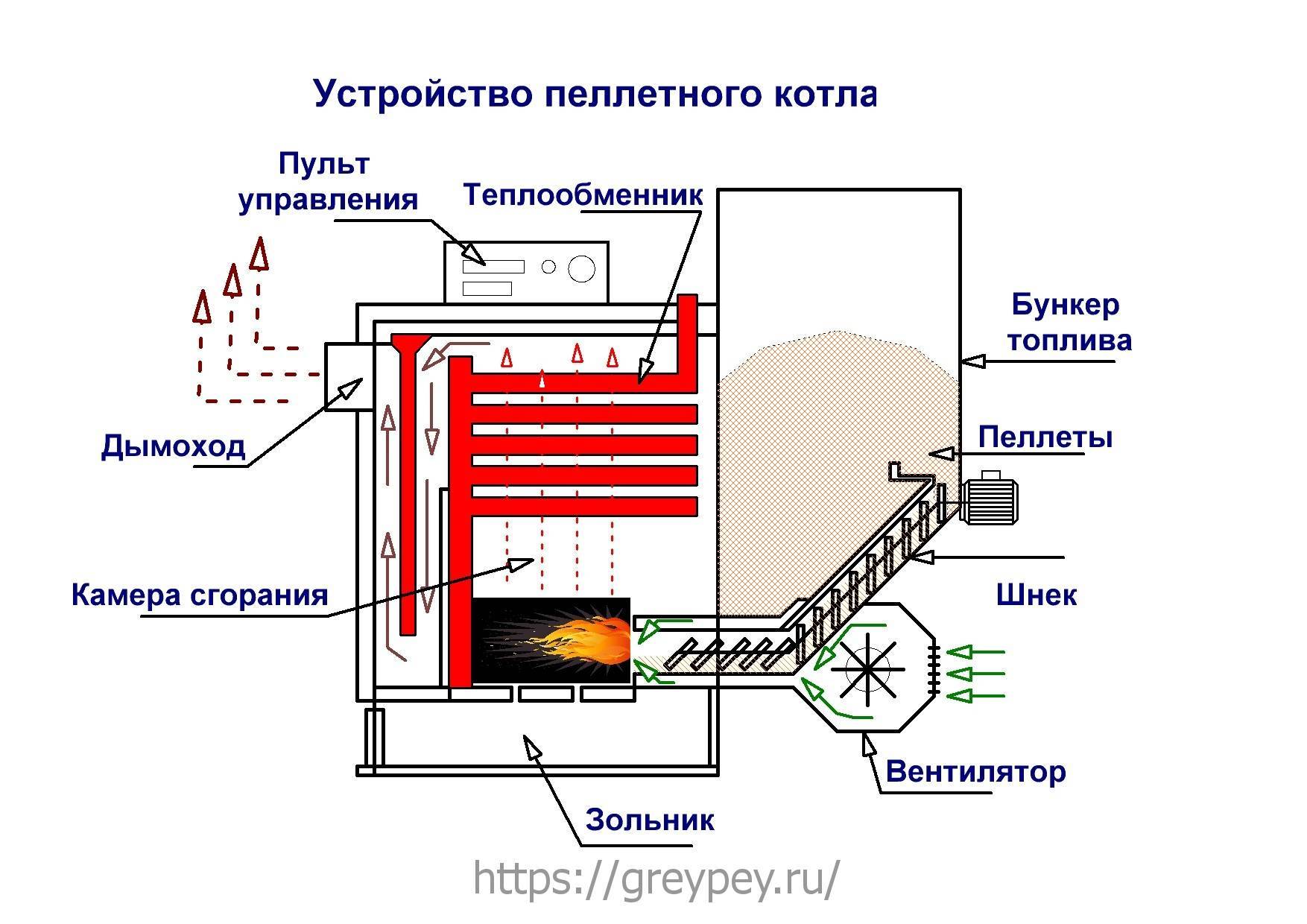

Конструкция котла на жидком топливе для дома

Оборудование состоит из следующих функциональных элементов:

• горелка,
• компактная камера сгорания,
• пластинчатый дымоход,
• укрепленный корпус,
• инновационный блок управления,
• секционный теплообменник.

Работа горелки котла на жидком топливе

Как сердцевина рассматриваемой категории техники, вентиляторная жидкотопливная горелка обеспечивает подготовку смеси топлива с вкраплениями воздуха, направляет ее в заданном количестве для дальнейшей работы теплогенератора. В стандартной комплектации устройства предусматривается:

• блок управления – контролирует запуск, рабочие процессы и прекращение функционирования горелки;
• трансформатор розжига необходим для производства икры, вызывающей воспламенение топлива;
• электромагнитный клапан – регулирует подачу топлива;
• воздушный регулятор – фильтрационное устройство для обеспечения корректного ввода воздушных потоков;
• предварительный подогреватель – сжижает вязкое горючее для обеспечения экономичного расхода топлива;
• патрубок – узел перелива топлива соединяется с резервуаром для подогрева горючего;
• жаровая труба – тепловая энергия перемещается по ней к месту нагрева теплоносителя.

Выпускаются модификации котлов отопления на жидком топливе со встроенной горелкой, но в них не предусмотрены сценарии увеличения мощности прибора. В случае приобретения техники с навесным рабочим сегментом настройка горелки выполняется непременно профессионалом уже на месте будущего использования оборудования.

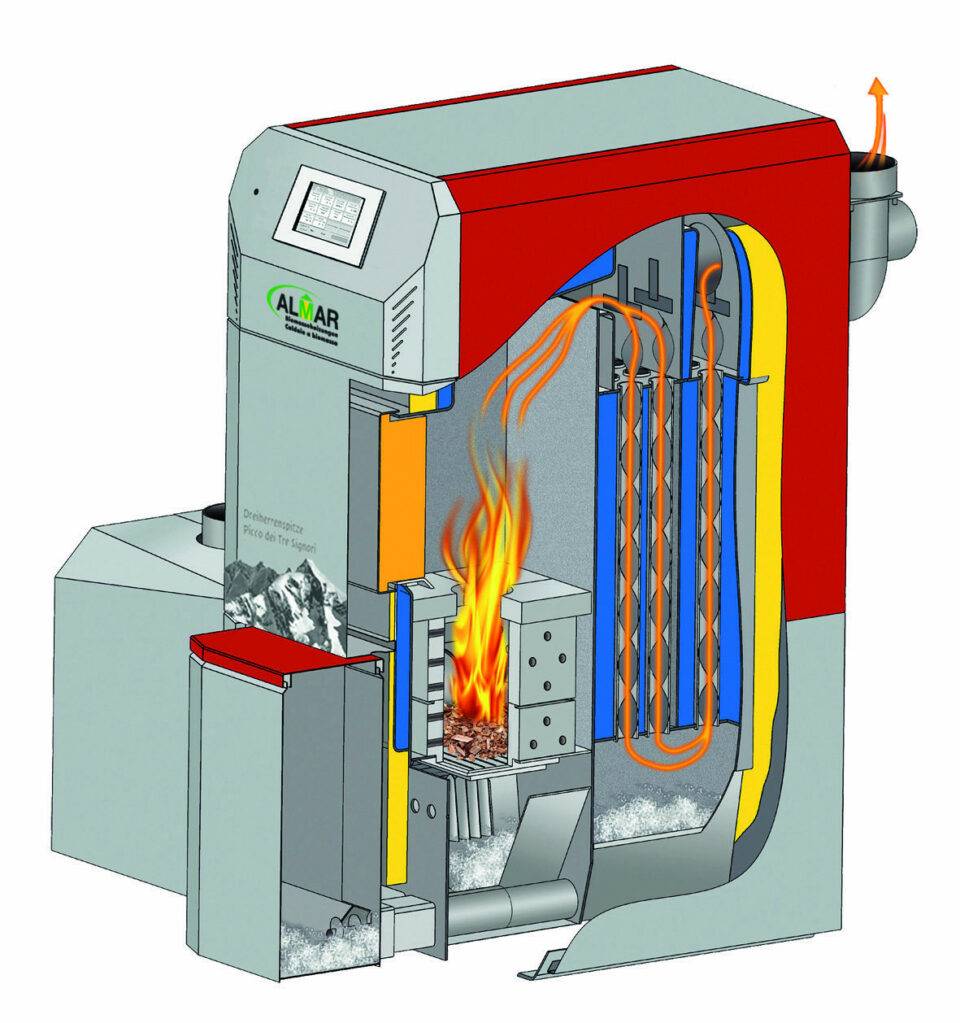

Камера сгорания представляет собой жаропрочную конструкцию, ее сечение может быть прямоугольным либо круглым. Элемент оснащается впускным и выхлопным отверстиями.

Нагрев теплоносителя происходит способом передачи образующейся при горении тепловой энергии сквозь прочные стенки теплообменника

Важно, что передняя секции устройства оборудована горелкой и дверцей. Мощность котельного оборудования находится в прямой зависимости от числа присутствующих секций теплообменника и площади его поверхности

Дымогарные каналы оснащаются стальными пластинами для уменьшения скорости отходящих потоков, чтобы улучшить эффективность оборудования, при этом сохраняется тяга.

Автоматизированная система блока управления призвана поддерживать заданные температурные режимы. Улучшенные модификации приборов предусматривают погодозависимые блоки, которые способны корректировать процесс нагрева теплоносителя в зависимости от показаний наружных датчиков температуры.

Прочный теплоизоляционный корпус способствует сокращению теплопотерь и повышает эффективность агрегата.

Какой запас топлива нужен на сезон. Расход топлива

Дизельное отопление частного дома: котлы, пушки, схемы, расход топливаКстати, чем дешевле топливо, тем ниже его теплотворные способности, и тем выше стоимость горелки или котла, предназначенный для работы с его использованием. Еще хочу всех предупредить, котел работает очень шумно, так, что если собираетесь устанавливать его непосредственно в доме, то учтите, что спать в тишине вам не удастся.

Котел на дизельном топливе: преимущества и недостатки системыМногие современные модели оснащены, помимо этого, системой самодиагностики, и в случае появления каких-либо нарушений или сбоев, на дисплее прибора появляется соответствующая индикация. В случае если вы правильно рассчитали расход топлива, дизельный котел будет работать эффективно и сможет поддерживать необходимую температуру в помещении.

• Мощность котла умножаем на 0,1. Получаем расход топлива за один час.
• Полученную цифру умножаем на 24 часа, в результате чего узнаем суточную норму потребления.
• А теперь можно и подсчитать количество необходимого топлива на один месяц.

Дизельные котлы и их принцип работы • При выборе котла отопления важным показателем считается вид используемой горелки, поэтому ее характеристикам стоит уделить повышенное внимание

Конденсационные модели

Зная данные показатели можно вычислить примерные цифры, которые дизельный котел расходует для обогрева помещения с определенной площадью. Например, для отопления вашего дома в 150 м² необходим котел мощностью в 15 кВт. Тогда умножив это значение на 0,1, получаем 1,5 кг/час.

Характеристики дизельных котлов отопления

На практике дизельные котлы для отопления частного дома применяются только в том случае, если имеется доступ к дешевому топливу. Это связано с относительно большим расходом энергоносителя

Особое внимание обращается на качество топлива, его состав и организацию хранения

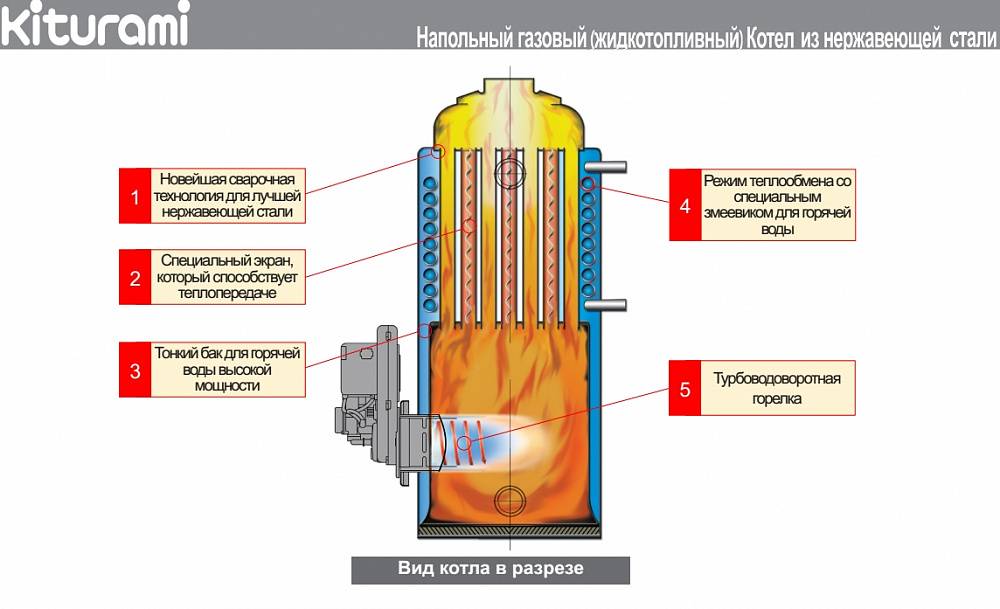

Потребитель должен знать, как работают дизельные котлы отопления. В конструкции котла есть горелка, которая схожа с аналогичным компонентом дизельного двигателя. После фильтрации и подогрева топливо под давлением поступает в форсунку, где происходит мелкодисперсное распыление. Для поддержания процесса горения нагнетается воздух. После поджигания смеси формируется равномерное пламя. Регулировка интенсивности горения выполняется за счет уменьшения (увеличения) подачи топлива и воздуха.

Современные экономичные дизельные котлы отопления характеризуются надежностью работы, высоким КПД и относительно небольшими габаритами. Но как и все приборы теплоснабжения они имеют положительные и отрицательные стороны эксплуатации.

• Высокое значение КПД. Современные котлы отопления на дизельном топливе комплектуются эффективными турбоциклонными горелками. Они обеспечивают дожиг угарных газов, тем самым оптимизируя расход топлива;
• Безопасность эксплуатации. Все дизельные котлы отопления Kiturami имеют многоступенчатую систему безопасности. В отличие от бензина, дизельное топливо не выделяет большое количество паров для воспламенения вне горелки;
• Не нужно оформлять разрешительную документацию для установки и дальнейшей эксплуатации для напольного или настенного дизельного котла отопления.

Во многом на эти качества влияет схема подключения дизельных котлов отопления и соблюдение правил эксплуатации.

Однако отопление дома на дизельном топливе невозможно без следующих отрицательных факторов:

• Сложность организации хранения топлива, его дополнительная очистка и система подачи в горелку;
• Специфический запах. Отопления частного дома на дизельном топливе не будет полностью герметичным. В любом случае небольшая часть паров будет попадать в помещение;
• Шум. Модели дизельных котлов с вентиляторами создают большой уровень шума. У конструкций с турбинами он меньше, но все равно присутствует;
• Обеспечение условий хранения энергоносителя. Специфика дизельного топлива заключается в увеличении густоты, если температура среды меньше +5°С. Для решения этой проблемы многие производители дизельных котлов для отопления частного дома добавили в конструкцию горелки камеру предварительного разогрева топлива.

Самостоятельное проектирование этого типа теплоснабжения подразумевает вычисление расхода дизельного топлива на отопление дома, подбор оптимальной модели котла. Но сначала специалисты рекомендуют ознакомиться с предлагаемыми конструкциями.

Разновидности жидкотопливных котлов для отопления частного дома

Котлы, функционирующие на жидком топливе, делятся на виды по нескольким параметрам. Среди них функциональность, вид используемого энергоносителя, а также обязательно тип регулировок. В последнем случае классификация зависит от типа установленной горелки:

• Одноступенчатые агрегаты – не отличаются эффективностью, так как регуляция температуры теплоносителя происходит за счет включения и выключения теплогенератора, следствием чего становится перерасход топлива.
• Двухступенчатые модели – позволяют уменьшить расход энергоресурса на значение до 10% за счет возможности снижать мощность до 30% в процессе работы.
• Трехступенчатые котлы – обеспечивают и теплоэффективность, и экономичность. При работе способны переключаться между значениями мощности в 100%, 60% и 30%.
• Модулируемое оборудование – автоматически регулируют процесс сгорания энергоносителя. Мощность отстраивается плавно в диапазоне 10 – 100%.

Рейтинг жидкотопливных котлов, если говорить об эффективности, обычно возглавляют модели с микропроцессорной автоматикой, способной самостоятельно настраивать режим работы агрегата, отталкиваясь от состава топливно-воздушной смеси.

Одно- и двухконтурные котлы

Если говорить о функциональности отопительного оборудования, она зависит от количества нагревательных контуров:

• Один контур – работает только на систему отопления, в составе которой имеются радиаторы, отдающие тепло окружающему пространству. Движение теплоносителя происходит по замкнутому контуру.
• Два контура – предыдущий вариант, но с расширенными возможностями. Второй контур работает на ГВС, подогревая воду для бытовых нужд. В качестве точки водозабора может выступать, например, обыкновенный кран на кухне, душ с ванной, причем одновременно.

Двухконтурные жидкотопливные котлы оснащаются дополнительным теплообменником, который и обеспечивает горячее водоснабжение.

Виды топлива

Один из решающих пунктов при выборе котла – вид (или виды) топлива, на котором он способен работать. Современные модели способны сжигать следующие энергоносители:

• Солярка
• Мазут.
• Отработка масла.
• Сжиженный газ.

Первые три типа энергоносителя хотя и являются жидким топливом, каждый из них имеет собственный показатель вязкости и горючести. Производитель каждой модели указывает, какой из них допускается сжигать. Для работы с газом устанавливается соответствующая горелка, однако, эта возможность также должна поддерживаться.

При сгорании, например, отработки, осадок скапливается в дымосборной камере, так как у жидкотопливных котлов, способных функционировать с маслом, отсутствует турбулизатор. При этом из существующих масел применяется либо моторное, либо трансмиссионное.

Котлы с открытой или закрытой камерой сгорания

Котлы, работающие на жидком топливе, оснащаются одной из двух видов камер сгорания:

• Открытая – требует хорошую приточную вентиляцию, наддувом горелки либо оснащаются, либо он отсутствует. В первом случае дымоходом может служить труба с внутренним диаметром 75 – 80 мм. При отсутствующем наддуве котел может быть подключен к обыкновенному дымоходу, продукты горения из которого удаляются за счет естественной тяги.
• Закрытая – требует установки коаксиального или раздельного дымохода.
