Как сделать печь буржуйку с водяным контуром своими руками: фото, чертежи и прочее

Способы монтажа системы комбинированного отопления

С возведением новой печи. Необходимость возведения нового прибора отопления дает возможность выбрать наиболее подходящую модель печи и теплообменник, а также разработать грамотную схему магистрального проекта.

Схема: устройство отопительной печи с водяным контуром

  • Установка теплообменника в готовую печь. Этот вариант осуществить сложнее всего. Прежде всего это связано с необходимостью правильно рассчитать размеры, по которым изготовить змеевик. После этого придется разобрать часть печи, установить регистр и, если тяга была нормальной, собрать все в прежнем порядке. Сделать это можно и своими руками, если есть некоторый опыт печника или хотя бы каменщика.
  • Монтаж заводской печи с готовым выводом на водяной контур. В продаже уже давно можно найти камины, буржуйки и печи с установленным водяным контуром. Остается только создать замкнутую систему, подсоединить трубы, радиаторы и необходимое оборудование.

Создание буржуйки с водяным контуром своими руками

При монтаже такого вида отопительной системы можно как встроить водяной котел в буржуйку, так и создать саму печь с нуля. Поэтому условно процесс можно поделить на два этапа.

Формирование печи-буржуйки

Перед началом работ составляются чертежи, включающие все размеры печи, и подготавливаются основные материалы для работы с металлом: сварочный аппарат, молоток, болгарка, а также плоскогубцы и спецодежда.

Составляя схему буржуйки с водяной рубашкой своими руками, важно учесть толщину элементов будущего агрегата. После того как была произведена раскройка металла, можно приступать к дальнейшим шагам:

После того как была произведена раскройка металла, можно приступать к дальнейшим шагам:

Соединить дно со стенами, исключая переднюю. Все элементы стоит приваривать под прямым углом.

Поддувальный проем должен быть до 3 см меньше в сравнении с самим поддувалом.

  • На передней стенке проделываются проемы для дверок. После этого ее можно установить к основной конструкции;
  • По бокам передней части добавляются навесы, ставятся дверцы;

Все дверцы лучше оснастить засовами

К верхней части печи приваривается дымоходная труба.По завершению работ необходимо проверить все части на наличие дефектов в швах. Если таковых не обнаружено, можно приступать к следующему этапу — добавлению водяного контура.

Добавление водяного контура в буржуйку

Основу подобного вида печи составляет теплообменник, который можно сконструировать из разных материалов, например, полых стальных труб или листов стали. Помимо теплообменника для создания буржуйки с водяным контуром понадобятся:

  • Корпус готовой печи.
  • Радиаторы.
  • Трубы.
  • Металлические листы.

Монтаж системы производится так:

В верхней части основы буржуйки проделываются два отверстия для подачи и обратного возвращения воды.

Упростить ведение работ поможет составление чертежа будущей буржуйки с водяным контуром, создаваемой самостоятельно.

  • Из металла или из других подходящих неиспользуемых материалов формируется водяной бак, для него по сравнению с топкой и зольником должно быть выделено наибольшее пространство. В баке делаются отверстия для патрубков, затем он устанавливается за топкой. Пространство отделяется металлическим листом.
  • Далее производится монтаж трубной разводки. Он может быть одно-, двухтрубным и коллекторным.

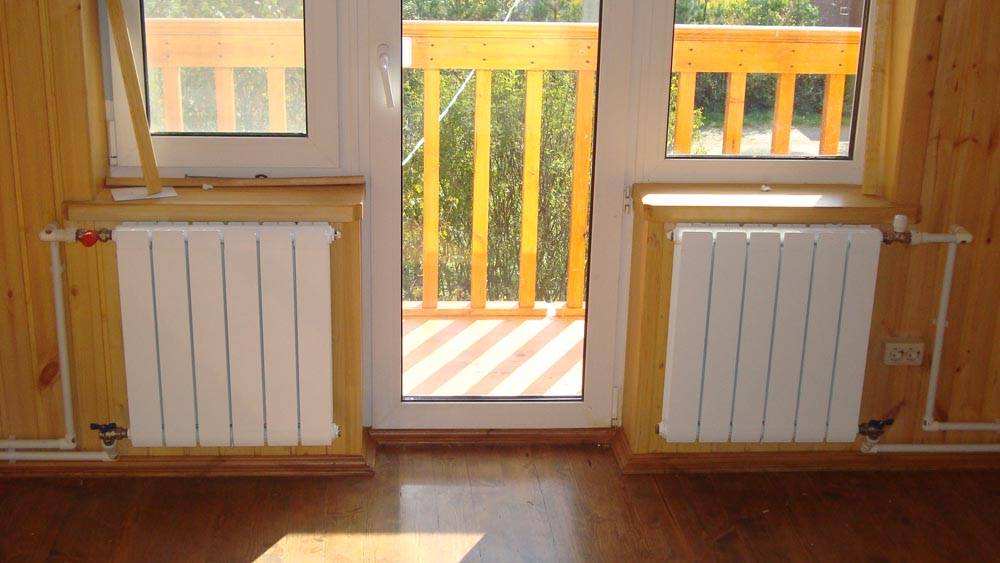

Радиаторы рекомендуется ставить под окнами. Это увеличит теплопроводность буржуйки. Конструкция буржуйки с водяным контуром проверяется на отсутствие дыр, где вода может вытекать через контур.

К подающей линии ставится расширительный бак, который исключит подачу холодной воды. Его размер подбирается исходя из объема воды, который будет находиться во всей системе — бак стоит делать на 20% больше.

Пример буржуйки с расширительным баком

При правильном возведении вода будет нагреваться в теплообменнике, проходить по трубам к радиаторам, остывать и снова возвращаться в теплообменник.

Советуем подробнее прочитать про виды теплообменников в дополнение к данному материалу.

Готовую конструкцию можно красить или обкладывать кирпичом в зависимости от того, какой внешний вид для владельца будет предпочтительным.

Видео: проект буржуйки с водяным контуром

С помощью сконструированной своими руками буржуйки с водяной рубашкой можно значительно сэкономить на отоплении загородного дома. Такое сооружение может обеспечить необходимым количеством тепла любое помещение.

Это интересно: Как сделать дымоход из стальной трубы своими руками — устройство, монтаж сэндвич-конструкции, инструкция с фото и видео

Видео описание

О визуализации проекта печи с водяным контуром в следующем видео: Дровяные печи, встроенные в водяной контур, также можно делить по способу сжигания топлива:

  • Печи с традиционной топкой. У таких печей объемная топочная камера, куда помещается большое количество дров.
  • Пиролизные или газогенераторные агрегаты. У таких печей особая конструкция, благодаря которой дрова горят медленно. Во время горения накапливается горючий газ, который затем сжигается в отдельной камере.

Особенностью любой ПВК является теплообменник, который может быть выполнен в виде змеевика, радиатора или котла. На размер и вид устройства влияет объем топки; одновременно, конструкция теплообменника определяет эффективность печи. По организации теплообменника печи делятся на три группы:

Теплообменник встраивается в топку и представляет собой простую камеру (водяной котел) из листовой стали или систему труб. Такой способ уменьшает емкость топки; также существует опасность повреждения (протечки или взрыва при перегреве).


Пиролизная печь отличается высоким КПД и экономностью Источник pechivdom.ru

Теплообменник размещается по периметру топочной камеры или в дымоходном канале (тогда он называется трубчатым плоским регистром), что увеличивает КПД системы. Такие ПВК более технологичны, стоят дороже и не подходят для использования в гравитационных системах. Если возможны перебои с электричеством, для циркуляционного насоса потребуется автономное питание.

Печи пиролизного типа, где теплообменник находится рядом с камерами, заполненными горячим газом. Оборудование печи отличается сложным устройством и самым высоким КПД, энергия эффективно поглощается теплоносителем (водой), дым из печи выходит еле теплым

Для полноценной работы пиролизных конструкций важно качество изготовления и используемая при этом сталь.

Недостатки и преимущества дровяного отопления

Система, использующая дровяное отопление с водяным контуром, имеет ряд плюсов и минусов по сравнению с газовыми или электрическими котлами заводского изготовления. Важным преимуществом можно назвать сравнительно невысокую стоимость материалов для постройки самого отопителя и дров для его работы.

Самостоятельное возведение печи нужной конструкции и декоративного оформления ее позволит удачно вписать конструкцию в любой интерьер. Совмещенные отопительная и варочная функции делают возможным одновременное приготовление блюд и нагревание теплоносителя.

Среди недостатков можно указать такие, как:

  • низкий КПД котла водяного отопления на дровах;
  • отсутствие автоматических систем контроля и регулировки температуры теплоносителя.

Одним из неочевидных недостатков дровяных печей для отопления большого помещения является заготовка внушительного объема дров в летний сезон и невозможность приготовления пищи на совмещенной варочно-отопительной плите в теплое время года.

В том же случае, если водяное отопление установлено в доме, гараже или другом помещении, которое не будет постоянно отапливаться, в качестве теплоносителя лучше применить антифриз или отказаться от такого варианта обогрева.

Особенности организации печного отопления с водяным контуром

Печь с водяным контуром совмещает в себе преимущества двух типов отопления и равномерно рассредоточивает тепло по всем комнатам. По сути обычная печь становится некой вариацией твердотопливного котла, только кроме теплоносителя в объединенной системе нагревается и корпус, который также обеспечивает обогрев.

По окончании горения, батареи быстро остывают, но еще некоторое время тепло будет исходить от разогретых стенок, что способствует более плавному охлаждению помещения. От обычной дровяной печи агрегат с водяным контуром отличается наличием радиатора (он же змеевик, котел, теплообменник).

Он может устанавливаться непосредственно в топку, но это чревато протечками или даже взрывом, вызванным закипанием теплоносителя. Более безопасный вариант – установка теплоносителя в колпак дымохода. К тому же это повысит КПД печи, большая часть горячих паров будет уходить на обогрев теплоносителя, а не улицы.

Строительство печи: установка теплообменника

Чаще теплообменник изготавливают из трубы или листовой стали с толщиной стенок не менее 3-5 мм. Минимальное значение размера тепловой рубашки 4 мм. Можно приобрести уже готовый змеевик из чугуна. В любом случае тепловой зазор между печью и регистром должен быть не менее 1-1,5, чтобы гарантировать возможность достаточного его расширения.

Организовать систему печного отопления с контуром лучше еще на стадии планирования дома, но только, взвесив все «за» и «против». Модель печи выбирают, отталкиваясь от размера и планировки отапливаемого жилья. Водяной контур проектируют исходя из правил обустройства отопительных конструкций.

Теплообменник из листовой стали можно изготовить самостоятельно

Можно также перестроить уже имеющуюся печь, но в таких случаях теплообменник часто занимает значительный объем полезной площади печки, который на него не был рассчитан. Чтобы компенсировать этот фактор, теплообменник готовят заранее, а ориентируясь на его габариты перестраивают печь.

Условия для оптимального горения топлива

Как правильно установить буржуйку в доме, чтобы получить максимальную отдачу тепла от сгорания топлива?

Чтобы тяга в печи была достаточной, высота дымохода (считая от колосника печи) должна превышать 5 мм. Если установка буржуйки выполняется в одноэтажном домике, конек крыши расположен на наибольшей высоте. В таком случае существует возможность сберечь максимальное количество тепла, разместив большую часть дымовой трубы внутри дома. При этом нагревается также чердачное (или мансардное) помещение, способствуя общему обогреву дома. Отсутствие разности температур по длине дымовой трубы поможет также стабилизировать тягу в печи, которая зависит, в том числе, от уровня нагрева дымохода.

Особенности обогрева на базе печки

Печное отопление – норма для российских деревень, надежность и практичность которого проверенна веками. И сегодня во многих деревенских домах стоят печи с плитой для готовки пищи и подом для выпечки хлеба.

Одни из них оборудуются водяным контуром отопительной системы, а другие нет. Но выкидывать их и менять на современные котлы хозяева сельского жилья не спешат. Более безотказного и беспроблемного способа обогрева еще не придумали.

В качестве топлива в подобных деревенских печах сжигают:

  • уголь;
  • торф;
  • дрова;
  • брикеты (евродрова).

Принципиальной разницы между этим типами топлива с точки зрения устройства печки внутри и разводки системы водяного отопления по частному дому нет. Одни из них дают больше жара, а другие прогорают дольше. Но конструкция топки и схема разводки труб с теплоносителем по комнатам во всех случаях одинаковы.

Среди достоинств печного отопления числятся:

  • отсутствие зависимости от наличия в сети электроэнергии;
  • сравнительно низкая стоимость устройства отопительной системы;
  • дешевизна твердого топлива и возможность использования разных его видов;
  • предельная простота эксплуатации;
  • длительная отдача тепла (для кирпичных конструкций);
  • универсальность – подходит одновременно для обогрева и готовки еды.

Если частный дом невозможно подключить к магистральному газу, то дровяная печь будет наилучшим выбором для его отопления.

Единственное исключение – когда уголь или дрова недоступны в конкретной местности. Но такой вариант в России является скорее исключением, нежели нормой.

Также из недостатков печного отопления следует упомянуть:

  • долгий прогрев системы до начала теплоотдачи;
  • потеря массы полезного пространства в доме из-за массивности печи;
  • большой вес печной конструкции из кирпича;
  • низкий КПД из-за ухода значительного объема тепла в трубу;
  • высокая пожароопасность при неправильной эксплуатации.

Кирпичная отопительно-варочная печь для частного дома с водяным отоплением в зависимости от конструкции и количества рядов может весить от 1,5 до 10 тонн. Плюс сюда добавляется вес трубы.

Фундамент для такой массы требуется мощный и дорогой по затратам, что также можно назвать минусом рассматриваемых отопительных систем.

Монтаж водяной рубашки в печное устройство

В качестве основы подобного рода отопительной конструкции служит теплообменник, для создания которого понадобиться один из таких материалов: листы стали или цилиндрические стальные трубы. Кроме этого, для процесса создания буржуйки с водяной рубашкой необходимо подготовить:

  • готовый массив будущей буржуйки;
  • трубы;
  • листы металла;
  • радиаторы.

Процесс монтажа проходит следующим образом:

  1. Вверху печной конструкции необходимо проделать два люфта, требующиеся для подачи и обратного возврата воды.

  1. Для создания водяного бака подойдут любые металлические конструкции. Бак должен занимать наибольшую площадь в сравнении с зольником и топкой. В баке вырезаются горловины для патрубков, после чего его устанавливают за топкой. Участок делится листом металла.
  2. После воспроизводится монтирование коллекторной,одно- или двухтрубной разводки.
  1. Дальше следует этап последовательного соединения переходников для труб с радиаторами, расположенными в помещении.

  1. К линии подачи устанавливается расширительный бачок, исключающий проникновение охлажденной воды. Определить размер бачка поможет просчет общего объема воды, находящегося в отопительной системе плюс 20 %.

При корректно выполненной работе работа системы отопления будет происходить следующим образом: нагретая в теплообменнике вода проходит через трубы в радиаторы, после охлаждения обратно циркулирует в теплообменник.

В дополнение к данному материалу рекомендуем ознакомиться на нашем сайте с статьей, описывающей виды теплообменников.

Получившееся печное устройство возможно облагородить с помощью окрашивания, кирпичной кладки или плиточки. Облицовочные материалы придадут эстетически привлекательный внешний вид печке.

За счет высокого КПД, самостоятельно сделанная буржуйка с водяной рубашкой помогает не только экономить на энергоносителях, но и служит идеальным дополнением интерьера в загородном доме.

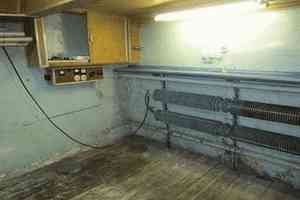

Выбор метода обогрева для гаража зависит от продолжительности нахождения в нем в холодное время года, от доступности энергоносителей удобства. Существуют разные способы организации комфортных условий, один из таких является обустройства буржуйки с водяным контуром. Она экономична и эффективна, подойдет почти к любым условиям.

Печь для гаража с водяным контуром

Купить или сделать самому

Если вы хотите увеличить теплоотдачу от дорогого покупного котла, лучше купить готовые качественные устройства – промышленность выпускает их в достаточном ассортименте. Но если хочется модернизировать буржуйку в бане либо гараже или повысить КПД камина со стальной трубой на даче – можно неплохо сэкономить, изготовив и установив теплообменник на дымоход своими руками. Установка теплообменника силами наемного специалиста обойдется во столько же, сколько стоит сама конструкция.

Примерная цена

Стоимость промышленно изготовленных теплообменников для дымохода различается в зависимости от конструкции и производителя.

Улучшаем теплоотдачу

Самая большая проблема буржуек: неэффективное расходование тепла. Большая его часть буквально улетает в трубу с дымовыми газами. С этим недостатком эффективно борются в печах верхнего горения с дожигом дымовых газов по типу печи Бубафоня (тоже, кстати можно сделать из газового баллона) и Слобожанка.

Вариант буржуйки из пропановых баллонов со вторичным дожигом — КПД более высокий, чем у «обычных» моделей.

Еще один способ улучшения теплоотдачи — сделать дымоход длиннее, увеличив тем самым количество тепла, которое будет оставаться в помещении. При проектировании такого ломанного дымохода лучше избегать горизонтальных участков, а тем более участков с отрицательным уклоном.

Эта печка из газового баллона работает на дровах. Увеличили теплоотдачу сделав длинный ломанный дымоход

Еще один вариант использовать тепло дымовых газов — приварить к горизонтально расположенному баллону-корпусу вертикальный баллон-дымовой патрубок. За счет большей площади теплоотдача будет выше. Только нужно будет создать хорошую тягу, чтобы дым не шел в помещение.

Такая буржуйка из газового баллона будет быстрее прогревать помещение

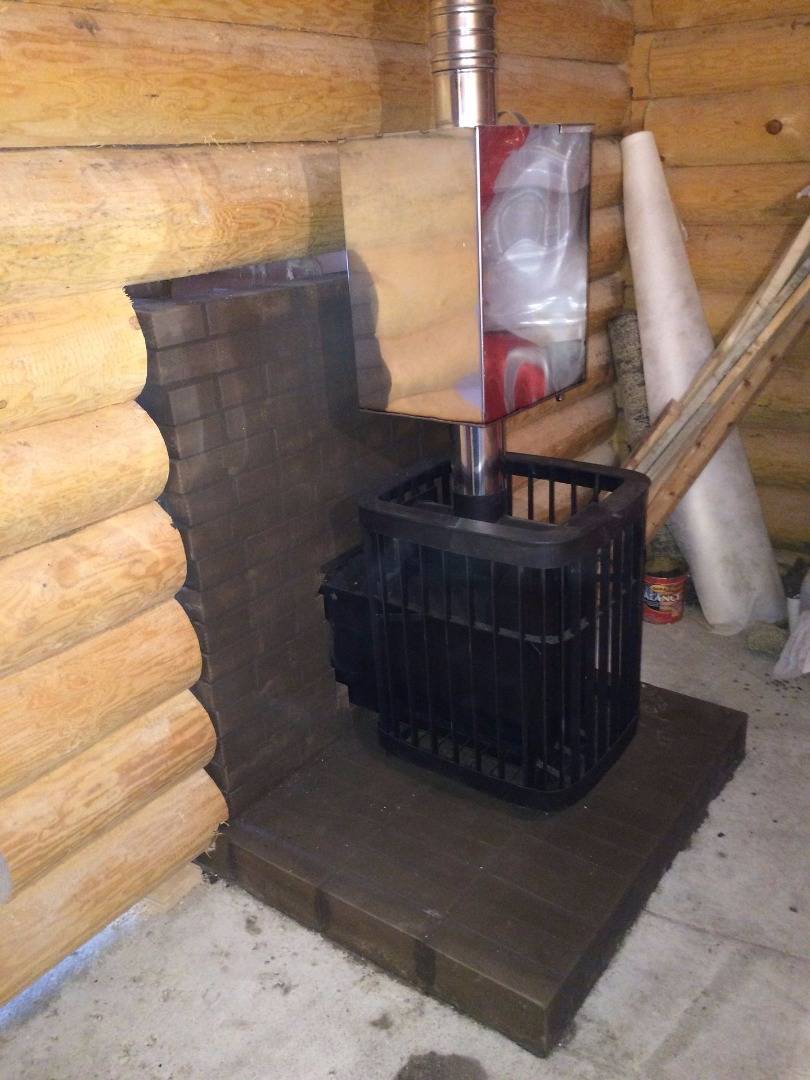

Можно сделать так, как делают в банных печах: вокруг металлической трубы поставить сетку, в которую насыпать камни. Они будут отбирать тепло у трубы, а потом отдавать его в помещение. Но. Во-первых, пока не нагреются камни, греться воздух будет медленно. Во-вторых, подойдут не все камни, а только круглые, которые есть вдоль речек. Причем однородно окрашенные без вкраплений. Другие засыпать нельзя: они могут от высоких температур разорваться не хуже осколочного снаряда, или выделять радон, который в значительных концентрациях очень вреден.

Решение можно подсмотреть у банных печей: соорудить на трубе сетку для камней

Зато у такого решения есть и плюсы: во-первых, труба не будет жечь. Камни выделяют ровное тепло. Во-вторых, после того как печь погаснет, они будут поддерживать температуру в помещении.

Часто требуется быстро обогреть помещение. Для этого можно использовать обычный вентилятор, который будет обдувать корпус и/или трубу печи. Но ту же идею можно выполнить с стационарном исполнении: в баллон буржуйки в верхней части вварить сквозные трубы. С одной стороны к ним приладить вентилятор (термостойкий, лучше — с несколькими скоростями, чтобы была возможность регулировать температуру).

В верхнюю часть баллона вваривают трубы, которые проходят насквозь. С одно стороны к ним прикрепляют вентилятор, который гонит воздух через них, быстро прогревая помещение

Еще один вариант, позволяющий добиться активного движения воздуха вдоль стенок корпуса и не использовать при этом вентилятор: сделать вокруг корпуса на расстоянии 2-3 см кожух, но не сплошной, а с отверстиями внизу и вверху. По такому принципу работают печи «Булерьян» или металлические печи для сауны.

Один из вариантов такого кожуха вокруг горизонтально расположенного баллона виден на фото ниже. Через зазоры, которые есть внизу, засасывается холодный воздух, находящийся возле пола. Проходя вдоль раскаленного корпуса, он нагревается, и выходит сверху.

Это печка лежит на боку: кожух не сплошной, внизу и вверху есть приличные зазоры

Принцип не нов, но от этого не менее эффективен. Как выглядит готовая печка с таким кожухом, смотрите на фото ниже.

Буржуйка с улучшенной конвекцией вокруг корпуса для быстрого обогрева помещения

Вот еще один реализованный кожух, вокруг буржуйки из горизонтально расположенного баллона

Обратите внимание на нестандартное крепление дверки

Этот блестящий лист улучшает обогрев помещения

Самодельный котел из газового баллона для водяного отопления можно сделать по тому же принципу: вокруг баллона сварить водяную рубашку, а ее подключить к радиаторам. Только не забудьте, что в системе должен быть расширительный бачок объемом 10% от общего литража.

Как сделать буржуйку из газового баллона и как ее улучшить вы теперь знаете. Посмотрите еще видео об интересном варианте комбинированной печки для дачи или гаража из кирпича и газового баллона.

https://youtube.com/watch?v=SMVD6li2QI4

Недостатки сочетая печи и водяного контура

  • Какой бы качественной ни была печь, она все равно остается пожароопасным отопительным прибором.
  • Другим значительным недостатком такой системы является трудоемкость эксплуатации и продолжительный разогрев системы.
  • Печи займут в доме значительную часть площади и окружающего пространства.
  • Некоторая неравномерность обогрева так или иначе сохраниться. Возле печи температура воздуха будет несколько выше, нежели возле стен.

Эксплуатация печи требует постоянного присутствия человека

  • Вероятность скопления угарного газа при неправильной эксплуатации печи.
  • Из-за пыли, опилок от дров, сажи и золы комнату, где установлена печь, придется чаще убирать.
  • Невозможность точной регулировки процесса горения и сохранения тепла, а только при помощи заслонок.

Комбинированная система топочной печи и водяного контура, несомненно, имеет право на существование, и в некоторых случаях может быть не только единственно возможным вариантом, а и вполне оправданным. Но все это при условии, что схема отопления разработана грамотно, с учетом всех нюансов и полностью отвечает требованиям безопасности.

Особенности эксплуатации

Применение буржуйки имеет ряд особенностей:

  1. Дымоотводный канал должен быть выведен на улицу через стену или потолок. Подключение трубы к системе вентиляции недопустимо. Места пересечения нужно изолировать негорючими материалами.
  2. Современные металлические печи способны качественно обогреть одно помещение до 30 м2. При этом оно должно быть качественно утеплено.
  3. При более обширной отапливаемой площади нужно использовать систему водяного отопления от той же печи.
  4. В помещении с такой печью нужно иметь ящик с песком и держать наготове ёмкость с водой.
  5. В доме желательно обустроить отдельное помещение с запасом дров для буржуйки, поскольку расход топлива велик.

Соблюдение правил эксплуатации и пожарной безопасности сохранят ваше имущество и здоровье.

Как выбрать твердотопливный котел?

Выбор твердотопливного котлоагрегата должен сопровождаться учитыванием следующих моментов

  • Площадь обогрева – основная характеристика при выборе котлоагрегата, обычно приходится из расчета 1 кВт на 1 кв.м., однако лучше учитывать не площадь, а объем помещения.
  • Виды топлива – далеко не все современные модели, как старые добрые печи, всеядны в отношении топлива. Некоторые варианты еще и весьма чувствительны к нему и не дадут не только заданных характеристик, но и создадут проблемы в эксплуатации, а то и вовсе выйдут из строя.
  • Энергонезависимость – разумеется, большая часть котлов на твердом топливе независима от электричества, однако пеллетные варианты оснащены электроникой, требующей бесперебойного питания.

Какую схему для обогрева гаража выбрать

Есть большое количество вариантов. Для выбора учитываем следующие параметры:

  1. Доступность и стоимость источника тепла.
  2. Стоимость оборудования.
  3. Режим отопления.
  4. Соблюдение правил безопасности.
  5. Простота монтажа и использования.

Исходя из задач и учитывая особенности помещения, выбирают подходящий вариант отопления. Занятым людям, которым нужен тёплый автомобиль поутру, лучше смонтировать газовое или электрическое центральное отопление.

Любители редких гаражных ремонтов могут обойтись газовой или электрической воздушной пушкой или буржуйкой. Люди, проводящие в гараже большое количество времени, могут смонтировать систему отопления дровами.

Чтобы затраты на отопление были меньше, задумайтесь об эффективном утеплении и грамотной вентиляции.

Условия оптимальной работоспособности систем

Очевидно, что для подогрева теплоносителя и подачи его в радиаторную систему дровяную печку нужно снабдить дополнительным теплообменником. Есть два пути: приобрести для дома готовую металлическую либо чугунную печь длительного горения со встроенным водяным контуром, либо изготовить ее своими руками.

Существует несколько разновидностей самодельных теплообменников и вариантов их монтажа:

  1. Бак – котел, встраиваемый прямо в топливник или в один из дымоходных каналов.
  2. Регистр, сваренный из труб, иногда – в виде змеевика. Тоже ставится внутрь камеры сгорания либо в газоход.
  3. Теплообменник самоварного типа (техническое название – экономайзер). Устанавливается сугубо на дымоход для отбора теплоты у отходящих газов.
  4. Полноценная водяная рубашка. В упрощенном исполнении подобная печь-камин с водяным контуром показана выше на схеме.

Бак-котел для нагрева теплоносителя

Водяной контур можно изготовить из таких материалов:

  • черная или нержавеющая сталь;
  • чугун;
  • медь.

Кроме печи, нагревательным элементом системы с водяным контуром, является теплообменник, который встраивается в топку или дымоход. Вода, проходящая через регистр, нагревается, а затем поступает в трубы и радиаторы, отдавая тепло. За счет разницы температур на входе и выходе из теплообменника жидкость циркулирует в контуре.

Для оптимальной работы в систему встраивают циркулярный насос, который позволяет более равномерно распределить нагретую жидкость по трубам.

Водяной контур необходимо отпрессовать и удалить воздух. Нагреваясь, вода увеличивается в объеме и чтобы система не взорвалась необходимо предусмотреть расширительный бочок. При использовании контура закрытого типа, резервуар может быть в любом месте, в открытой системе расширительный бочок устанавливается максимально высоко.

Для стравливания давления в системе, в ней должен быть предусмотрен автоматический воздухоотводчик для выпуска лишних газов из теплоносителя и предохранительный клапан. Устройства можно объединить в комплекс безопасности, включив в нее манометр.

Таким образом, если включить в систему обогрева дома печь длительного горения на дровах из кирпича с водяным контуром можно существенно сэкономить на отоплении.

Система будет работоспособной при условии наличия постоянной циркуляции теплоносителя в трубах. Это обеспечивается обязательным уклоном, а также желательной установкой циркуляционного насоса, гарантирующий необходимое движение и предотвращающий закипания воды.

Небольшие по габаритам, но отличающиеся достаточной мощностью насосы гарантируют хорошую циркуляцию. Они необходимы особенно при большой протяженности отопительной системы. Установка такого насоса выполняется на обратку, то есть на возвращающую теплоноситель трубу.

Рассчитывать только на насос и монтировать трубопроводы без уклона не следует, поскольку при перебоях в поставках электроэнергии может возникать закипание и выход из строя и насоса, и самой системы. В таких случаях лучше прибегать к установке расширительных баков, которые компенсируют расширение воды.

Завершаются проектные работы ознакомлением специалистов со схемами. Они помогут устранить ошибки, ведущие к нестабильной работе водяного отопления от печки. Это также возможность избегания нарушений правил безопасности.

Печь с водяным контуром, встроенным на этапе кладки

Кирпичная печь с водяным контуром для отопления дома работает по стандартному принципу. Для ее установки необходимо создавать систему для водяного отопления, с помощью которой тепло поступает от печных стенок и отопительных радиаторов, подключенных к основному контуру. Контурные трубы подсоединяют к котлу либо регистру, встроенному в печь. Тепловой носитель нагревается путем прохождения сквозь горячий регистр, потом он переходит к трубам и радиаторам.

Кладка кирпича

После того как фундамент застыл, можно переходить к укладке кирпича, но перед этим необходимо приготовить глиняную смесь для работы. Берем глину и тщательно просеиваем ее от комков и камней. Делать это нужно тщательно, можно даже не один раз. Затем заливаем глину водой на несколько часов. Глина должна хорошенько напитаться, излишки сливаем. Добавляем песок в пропорции 1:1 и заливаем 1/8 воды (от полученного объема).


Схема: кладка кирпича

Далее представлена пошаговая инструкция по выкладке печной конструкции типа «голландка»:

  1. Укладываем слой гидроизоляции на застывшую основу, затем немного присыпаем его песком.
  2. Выкладываем плашмя 1-й ряд кирпича, смоченного водой (между элементами небольшое расстояние). Сверху на них кладем цементный раствор. Он постепенно заполнит предварительно заготовленное пространство между кирпичными элементами.
  3. Кладем 2-й и 3-й ряды плашмя на раствор. Остальные ряды, начиная с 3-го и заканчивая рядом, стыкующимся с дверцей топливника, кладутся на ребро.
  4. Начиная с 4-го/5-го ряда (зависит от конструктивных особенностей печи), используем для кладки огнеупорный кирпич. Заднюю часть печи кладем без использования раствора. Это так называемые «вышибные кирпичи». Они съемные, что позволяет легко вычищать дымоход во время эксплуатации печи.
  5. Устанавливаем дверцу топливника, обмотав ее негорючим материалом (например, асбестом). Фиксируем ее у кирпичных швов гибкой проволокой.
  6. Дублируем схему 4-го ряда до верхней части дверцы. После опять кладем кирпичи плашмя. Ориентируемся где-то на 7-й ряд (заднюю часть ряда все еще выкладываем на ребро). Тщательно контролируем горизонтальность кладки и углы.
  7. В 8-м ряду (над топкой) выкладываем угловой кирпич. Благодаря этой схеме укладки можно использовать печь как камин.
  8. В девятом ряду смещаем кирпич чуть назад. Сверху прокладываем негорючий материал: на него установим в дальнейшем плиту для готовки. Проверяем швы и стыки чугуна с кирпичом — они должны быть полностью герметичны. Если вы не уверены, что справитесь с работой — посоветуйтесь с профессионалами
  9. Выкладываем в десятом ряду основу для дымохода. Если печь планируется небольшого или среднего размера, то функцию дымохода будет выполнять металлическая труба.
  10. 11-й ряд — вкладываем задвижку с негорючим уплотнителем. Формируем стык печи и трубы дымохода — используем кладку в четверть.
  11. Стыки с полом закрываем специальными плинтусами. Печную конструкцию белим, окрашиваем либо облицовываем глазурованной плиткой на свой вкус. Оставляем готовую конструкцию на пару недель до полного просушивания.

На этом процесс создания печи-голландки можно считать завершенным.

Совет. Во время укладки конструкции каждый кирпич опускайте в воду на пару секунд. Это позволит избежать излишнего впитывания влаги из раствора.

Как вы могли убедиться, печь-голландка — довольно полезная и оригинальная конструкция в доме. Тем более что с ее строительством вполне можно справиться своими руками. Стройте с удовольствием!

Заключение

Буржуйка с водяным контуром станет экономным и удобным в использовании вариантом отопления загородного дома, дачи, гаража или теплицы. И независимо от того, решитесь вы сделать все своими руками или приобретете готовую конструкцию, этот прибор всегда сможет быстро обеспечить теплом любое помещение.

Читайте далее:

Чем отличается печь на отработке с водяным контуром от других устройств

Обычная печь буржуйка своими руками — полезные советы по изготовлению

Как устроена и работает печь для дачи с водяным контуром

Как изготавливается печка буржуйка своими руками

Один из вариантов комбинированной системы отопления — кирпичная печь с водяным контуром

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
