Как сделать своими руками летний водопровод на даче

Организация водопровода на даче

Организовать подачу воды на даче можно только с использованием насоса, но подавать ее можно двумя способами: из накопительного бака или из гидроаккумулятора.

При использовании схемы с накопительным баком вы имеете запас воды, равный объему резервуара, но давление в системе невысокое. Оно создается перепадом высот: бак установлен на высоте — на чердаке дачи или крыше хозпостройки. Главное условие — ее дно должно находится выше любой точки водоразбора. Тогда вода в кранах будет.

Второй способ — с гидроаккумулятором более удобен тем, что в системе создается и автоматически поддерживается давление. Если гидроаккумулятор дополнить насосом и автоматикой (реле давления) вся сборка называется насосной станцией. Хитрость тут заключена в гидроаккумуляторе. Это цилиндрическая емкость, разделенная на две части эластичной мембраной. В одну часть закачан под небольшим давлением газ, во вторую насосом подается вода. По мере ее поступления, вода все больше сдавливает газ, из-за чего в системе создается давление (порядка 2 Атм).

Организация водопровода на даче из колодца с гидроаккумулятором

Когда открывается кран (включается бытовая техника или начинается полив), вода подается из гидроаккумулятора. В нем постепенно снижается давление. Его величина контролируется специальными реле. Как только достигнут нижний порог, включается насос, восстанавливая заданное его значение. Высший порог контролируется вторым датчиком, который насос отключает.

Подобная система дачного водопровода может быть реализована как в зимнем, так и в летнем варианте. Разница в том, где устанавливать оборудование и насколько глубоко закапывать трубы.

Соединительные элементы — муфты и фитинги

Компрессионный фитинг ПНД

В качестве соединителей ПНД применяют муфты 2 различных типов:

• Компрессионные, которые накручиваются на соединяемых обрезки трубы. Герметичность элементов получается за счёт резиновых уплотнительных колец. Сборка производится вручную, так как применение газовых ключей может привести к перетяжке и механическому повреждению.
• Диффузионные муфты. Предназначены для высокотемпературной сварки специальным паяльником. Без использования дополнительных уплотнителей, является более высококачественным по сравнению с компрессионным.

Виды фитингов:

• стыковочные применяются для соединения труб одного диаметра;
• переходный, для соединения труб разного размера;
• заглушка, отключение ненужного ответвления.

При необходимости покупают поливальные головки, капельные шланги, поливочные пистолеты для более комфортного обустройства.

Монтаж колодезного водоснабжения

Монтаж водопровода в загородном доме начинается с выбора типа насоса.

Обычно используют погружной насос, который работает практически бесшумно за счет того, что погружается в воду, которая поглощает все звуки.

Кроме того, такой вариант насоса намного более экономичный, по сравнению с другими, его производительность очень высока, а работать он может даже в глубоком колодце.

Производителя и мощность этого элемента подбирают в зависимости от ваших условий и глубины, на которой он будет работать.

После насоса располагают сливной клапан, который должен находиться внизу всей нашей системы. Если колодец глубже 8 метров, поступают иначе.

В помещении ставят обратный клапан, а перед ним – специальное обходное устройство с задвижкой. Когда эта задвижка открывается, из трубы уходит вакуум, и вода стекает.

Если же вы используете поверхностный агрегат, то воду в этом случае нужно собственноручно сливать из его корпуса, а при следующем старте системы – наполнить насос водой.

Погружной агрегат помещают на расстояние не меньше 0,8 метра от дна колодца, а сливной клапан – не меньше 3 метров от уровня земли.

Чтобы жидкость полностью спускалась через клапан, часть трубопровода, которая расположена под землей, должна размещаться с наклоном к источнику воды.

Что касается выбора труб для нашей системы, специалисты советуют использовать полипропиленовые изделия, которые достаточно экологичны, доступны, обладают высокой прочностью, легкостью установки.

Чтобы провести трубы, роют траншеи, глубина которых зависит от того, когда вы будете использовать ваш водопровод.

Видео:

https://youtube.com/watch?v=Vwoec35I_xw

Если водозабор будет происходить только в теплое время года, то достаточно проложить трубы на глубине 1 м.

Если же данная установка необходимо вам круглый год, то трубы должны быть проложены ниже отметки промерзания земли. В средней полосе этот показатель равен 2 метрам.

Если вы хотите провести водопровод на даче своими руками одновременно с постройкой дома, то удобно располагать трубы под фундаментом, если же дом уже построен и проложить трубы под полом невозможно, то трубы кладут поверх него.

В любом случае, следует позаботиться об утеплении труб, чтобы пользоваться водопроводом при минусовой температуре.

Рядом с отрезком трубы, который расположен в холодной зоне, укладывают нагревательный кабель, уберегающий трубы от промерзания.

Подающая труба будет выполнять также роль сливной трубы, поэтому система подачи воды должна иметь уклон в ее сторону.

Гидроаккумулятор защищает водопровод от гидроудара. Кроме того, даже если у вас на даче произойдут перебои с электроэнергией, вода будет подаваться еще некоторое время.

Давление в вашей системе должно быть в пределах 2,5 – 4 атм постоянно, для чего используется реле давления, которое обязательно должно присутствовать в системе.

Его устанавливают рядом с гидроаккумуляторм. Когда во время работы давление достигает максимального значения, реле отключает насос. Когда давление снижается, реле снова включает закачку воды.

Сухое реле – еще один важный элемент, который выполняет роль предохранителя. Это реле срабатывает тогда, когда уровень жидкости в колодце падает до минимальной отметки.

В этом случае сухое реле отключает насос, чтобы не произошла авария в системе.

После гидроаккумулятора устанавливают тройник, оснащенный запорным механизмом. Этот элемент разделит воду на техническую и питьевую, после чего ее используют по назначению.

Питьевая вода дальше будет проходить через несколько фильтров. Следующий тройник делит воду на горячую и холодную.

Холодная труба дальше подсоединяется к коллектору с запорами, вторая труба подключена к нагревателю, после которого горячая вода распределяется по помещениям дачи через коллектор.

Установка водоснабжения на даче осуществляется часто с использованием водонапорного бака из бочек или металлических баков.

Видео:

https://youtube.com/watch?v=zwIFOZvb82c

Водонапорный бак располагают на эстакаде иди чердаке дома, в случае зимнего водопровода, бак следует утеплить.

Особое внимание следует уделить качеству утеплителя для бочек, важно, чтобы его частички не засоряли питьевую воду. Бак должен быть плотно закрытым, чтобы вода не загрязнялась. К баку крепят контрольный шланг, чтобы вода из емкости не выливалась

К баку крепят контрольный шланг, чтобы вода из емкости не выливалась

Бак должен быть плотно закрытым, чтобы вода не загрязнялась. К баку крепят контрольный шланг, чтобы вода из емкости не выливалась.

Варианты из полиэтилена

Преимущества и недостатки водопровода из полиэтиленовых труб. Преимуществ изделий из полиэтилена много, они такие:

Из недостатков можно выделить:

Виды полиэтиленовых труб. Основные параметры для разделения на виды:

Монтаж полиэтиленовых труб. Монтаж на фитингах не отличается от монтажа любых других. Делается это, как и монтаж стальных или других труб. Монтаж с помощью пайки требует наличия сварочного станка. С его помощью концы свариваются.

Для домашнего пользования систему полива можно монтировать с помощью фитингов, это проще, чем покупать сварочный аппарат. И все работы можно осуществить с помощью ключа для пластиковых труб. Оптимальный вариант установки труб подземный, там нет воздействия ультрафиолетовых лучей.

Использование крепежных элементов ПНД труб

Надежная эксплуатация трубопровода, отсутствие протеканий могут быть обеспечены благодаря правильному закреплению труб ПНД во время их монтажа. Крепежные элементы позволяют избежать смещения магистрали и ослабления разъемных узлов.

При монтаже трубопровода ПНД в доме, на даче для фиксации всех компонентов магистрали можно использовать специальные хомуты, крюки, пластиковые клипсы или дюбели.

При установке труб ПНД – монтаже водопровода важно фиксировать каждый стык. Крепежные элементы рекомендуется располагать с шагом, равным диаметру трубы х10

Благодаря им и сами трубы, и фитинги будут защищены от повреждения.

Организация летнего водопровода

В зависимости от материала системы, трубы оставляют сверху или укладывают в специально подготовленные канавы. Организация трубопровода под землей более надежна, поэтому не стоит жалеть время на земляные работы. Поверхностную разводку сделать гораздо быстрее, однако риск ее повреждения гораздо выше.

Монтаж трубопровода зависит от выбранного типа системы полива. При размещении водопровода в траншеях, пластиковые трубы раскладывают по схеме, собирают систему посредством фитингов. После сборки тестируют, запуская воду и проверяя надежность соединений

Во время укладки зимнего водопровода обращают внимание на защиту от морозов. Систему можно провести ниже уровня замерзания грунта, дополнительно утеплить или проложить рядом специальные нагревательные кабели

Как провести монтаж водопровода своими руками

Алгоритм работ зависит от проекта водопровода. При наличии навыков и технических возможностей установка капитального трубопровода происходит «под ключ»: от рытья скважины до подключения труб к кранам в доме.

Инструменты для монтажа

Для установки трубопровода при условии готовой скважины требуются:

• лопата для рытья траншей;
• разводной и газовый ключ;
• аппарат для сварки труб («утюг»);
• резак или ножницы для труб;
• рулетка (сантиметр).

Для электромонтажных работ потребуются контрольно-измерительные приборы (тестеры, вольтметры), плоскогубцы, отвертки, кусачки и другие инструменты в зависимости от объема работ.

Алгоритм работ

Если скважину рыли другие специалисты, то план работ может быть следующим:

1. Копка траншей для трубопровода и электрического кабеля согласно заранее разработанной схеме.
2. Установка фильтра в скважину.
3. Подключение насоса (наружного или погружного типа – в зависимости от дебета скважины) к реле давления, манометру и гидроаккумулятору, подсоединение к фильтру.
4. Монтаж пластиковых труб с помощью паяльного инструмента.
5. Подключение трубопровода к дому.

Монтаж ПНД-труб – самый ответственный этап работы. Сначала устанавливается точка водозабора от скважины к заборному трубопроводу. На протяженных участках системы, а также в местах поворота труб нужно предварительно соединить их с помощью сварочного аппарата. Подключение насоса к подающей трубе, установка обратных клапанов, вентилей, заглушек, сливных клапанов осуществляется по ходу монтажных работ от скважины к дому.

Перед закрытием траншей необходимо сделать тестовый запуск системы, чтобы убедиться в герметичности всех стыков труб и отводов. Если система работает исправно, напор воды в трубе хороший, то установку водопровода на даче можно считать законченной.

infotruby.ru

Химический и электронный способы сшивки полиэтилена

Различные варианты «сшивания» слоев полиэтилена обеспечивают их эксплуатационные характеристики. Первоначально в процессе изготовления способ сшивки, благодаря его низкой себестоимости. Низкая прочность полиэтиленового слоя, полученного таким способом, обусловила нерациональность технологии.

Добавление в нагретый полиэтилен пероксидов на стадии «сшивания» слоя трубы в процессе ее изготовления дают возможность создать достаточно прочную структуру. Способ распространен для создания труб, использующихся в системах водоснабжения с низким давлением для подачи холодной воды.

Сшивка на молекулярном уровне с качеством взаимопроникновения не менее 65% обеспечивается химическим способом. В полиэтиленовый слой добавляют смесь катализаторов и силана, таким способом изготавливают трубы марки ПЭ-С.

На внешнюю поверхность трубы наносится маркировка, содержащая данные о назначении и технических характеристиках изделия

«Бомбардировка» электронами полиэтиленового слоя позволяет сшивать молекулы в трехмерную сетку практически со 100% взаимопроникновением. Способ наиболее эффективный и достаточно сложный, и соответственно, дорогой. Это оптимальный вариант полиэтиленовой трубы для водопровода. Монтаж своими руками таких изделий можно произвести так же легко, как и прочих видов пластиковых труб.

Выбор источника воды

Характеристики летнего водопровода, его пропускная способность, длина, другие эксплуатационные характеристики зависят от сети, которой будет осуществляться подключение.

Три вида источника воды на загородном участке:

1. Централизованная (организованная) сеть. Является самым предпочтительным вариантом.
2. Колодец или скважина. Требуют дополнительных затрат (иногда немалых).
3. Естественный водоем. Наименее предпочтительный вариант, так как чаще всего располагается на удалении от участка, не является собственностью владельца дачи. Может запрещено пользоваться водоемом.

В качестве дополнительных источников обычно используют накопительные емкости дождевой воды: бочки или прочие резервуары.

Преимущества полимеров

Трубы и соединители производят из прочного, толстого материала. Популярность заключена в его низкой стоимости и простоте монтажа, по сравнению с другими. Для изготовления систем не нужно иметь специального образования, знаний и навыков. Соединение трубы с фитингом происходит вручную, так как имеется заводская резьба, нужно быть внимательным и соблюдать последовательность сборки.

Достоинства труб ПНД:

• не подвержены гниению и внешним воздействующим факторам;
• экологичны;
• легки;
• устойчивы к деформации;
• стойки к перепадам водяного давления;
• высокая ремонтопригодность;
• маленькая теплоотдача.

Автономный водопровод на даче

Так как в сельской местности часто отключают свет, а любой насос работать может только при наличии электричества, неплохо было бы иметь резервный запас воды на случай отключения. Это может быть емкость, установленная на чердаке или на отдельной площадке. В нее закачивать воду можно погружным насосом из скважины, колодца, речки. А насосная станция будет «тянуть» воду уже из этого бака.

Система автономного водоснабжения из бака. Примерная схема с резервным запасом воды в баке

Водопровод на даче из бака удобен тем, что в него можно собирать и дождевую воду, но нужна при этом хорошая система фильтров: сначала грубой очистки, потом несколько штук тонкой. И обязательно на входе всасывающего трубопровода от насосной станции тоже ставить фильтр и обратный клапан. Фильтр — для страховки — оборудование требовательно к качеству воды, а клапан, чтобы при отключении насоса вода не сбрасывалась обратно.

Наличие бака в водопроводной системе дачи хорошо и для растений: в летнее время, если он  установлен на улице, вода будет нагреваться. А известно, что растения, политые теплой водой, растут активнее и плодоносят лучше.

При желании можно организовать капельный полив — из труб собрать магистраль, в нужных местах вставить тройники, к которым подключать шланги для капельного полива.

Система капельного полива может быть организована еще когда вы делаете водопровод на даче своими руками

Вот как это выглядит схематично. Бак поднимаете на высоту не менее 1 метра. Закачиваете воду в него из скважины, колодца, реки. Ее уровень контролируется поплавковым механизмом (типа тех, которые стоят в сливных бачках). Из нижней части бака идет разводка по грядкам. Сначала идет цельная водопроводная труба, а от тройника отходит капельная — с дырочками.

Как сделать водопровод на даче для полива из бочки

Автономный водопровод на дачном участке своими руками

Система полива с автоматическим насосом не может работать без электричества. Подача электричества в сельские районы возможна с перебоями, поэтому следует подумать о резервном запасе, чтобы не остаться без воды при отсутствии электроэнергии. Бак или иную емкость можно установить на чердаке или специальной площадке и закачать в нее воду из скважины или водоема.

В баке можно накапливать и дождевую воду, однако в этом случае следует предусмотреть систему фильтрации. Сперва вода должна пройти грубую очистку, а потом — несколько этапов тонкой. На входе всасывающего трубопровода, идущего от насоса, также следует поставить грубый фильтр и обратный клапан. Фильтр предотвратит выход из строя чувствительного к грязной воде оборудования. Клапан застрахует от обратного сброса воды после отключении насоса.

Подготовительные работы и этапы монтажа

Глубока в землю трубы не зарывают, так как вода на зиму сливается Схема водопроводной сети на приусадебном участке будет зависеть от того, какой трубопровод будет установлен – постоянный или разборной.

Последний вариант изготовить своими руками намного легче. Он состоит из шлангов, которые изготовлены из силикона или пластмассы, и связующих деталей из пластика, пластмассы или стали. Используя специальные качественные соединения, можно создать стыковку, которая не будет течь.

Чаще всего водопровод изготавливают из полипропиленовых труб, которые находятся под уклоном относительно источника водоснабжения. Наклон к сливному вентилю должен приблизительно составлять 8-15 градусов. Если система водопровода будет стационарной, лучше всего поместить ее в траншеях небольшой глубины, а на поверхность вывести несколько оросительных кранов.

Прежде чем приступать к установке, нужно подготовить чертеж, чтобы было проще рассчитать, какое количество материала потребуется. На этой стадии проектирования нужно рассчитать количество и размер труб, других инструментов и материалов.

После разметки можно приступать к копке траншеи. Оптимальная ее глубина – 0,4 метра, за исключением случаев, когда трубы прокладывают под грядками.

Полив может осуществляться с помощью оросительной системы или шланга. В местах соединения трубопровода и центральной магистрали монтируют вентиль или вводный кран. Трубы, изготовленные из полиэтилена низкого давления, соединяют с вводным краном муфтой. Она находится на внешней и внутренней стороне – это зависит от места расположения резьбы. После закрепления соединения монтируют кусок трубы со шлангом и тройник.

Сгибание труб

Монтируя систему летнего водопровода на даче, важно знать, какими способами можно сгибать трубы, чтобы не нарушить их целостность

• Для осуществления изгиба понадобится несколько заглушек, которые заполняют песком. Этот способ сводит вероятность образования надломов к минимуму. В качестве альтернативы можно применять деревянные чопики, а не заглушки. Трубы изготавливают разной прочности, поэтому, сказать трудно, сколько усилий придется приложить. Самый простой метод сгибания – вставить в трубу еще одну, но с небольшим сечением, найти упор и придать ей нужную форму, оказывая физическое воздействие.
• Трубы квадратной формы и большого диаметра сгибают при помощи горелки и песка.
• Для алюминиевых и стальных труб также понадобится горелка. Изделие засыпают песком и с обеих сторон ставят заглушки. Требуемый участок нагревают докрасна и сгибают.

При неправильном использовании горелка может оставить дырку в строительном материале, поэтому рекомендуется регулярно отводить ее в сторону.

Как вручную сгибать трубы

Чтобы самостоятельно сгибать трубы, изготовленные из металлопластика, нужно строго следовать следующим рекомендациям:

• Сгиб осуществлять медленно и без резких движений.
• Чтобы получился требуемый угол наклона, необходимо перед сгибом заложить куски проволоки.
• Чем больше рычаг трубы, надетой на конструкцию, тем проще его согнуть.

Для сгибания полипропиленовых труб разогревают требуемый участок феном до 150 градусов. Сгибается отрезок с самой толстой стенкой. Также сгибают строительный материал без предварительного нагревания, но тогда максимальный угол наклона составит 8 градусов. Перед заполнением системы водой проверяют трубы на отсутствие дефектов и повреждений.

Организация зимнего водоснабжения

Система зимнего водоснабжения по своему составу мало чем отличается от летнего водопровода. В неё также входят следующие элементы: насос, водопроводные трубы, накопительный бак или гидроаккумулятор, сливной клапан.

При этом устройство зимней системы требует соблюдения некоторых правил.

Шаг #1 — утепляем насос для водоснабжения

Насос и питающий его кабель нуждается в утеплении. Для теплоизоляции насосной станции можно использовать готовые теплоизоляционные системы или соорудить кожух самостоятельно, используя минеральную вату, пенопласт или другие утеплители.

Место соединения насоса и водопроводных труб (приямок) также требует утепления. Обычно размеры приямка составляют 0,5 х 0,5 х 1,0 м. Стены приямка облицовываются кирпичом, а пол покрывается слоем щебня или бетонной стяжкой.

Оборудование, входящее в систему зимнего водопровода, не нуждается в утеплении, если расположено в приямке ниже уровня промерзания грунта

Шаг #2 — теплоизолируем гидроаккумулятор

Накопительный бак или гидроаккумулятор также должен быть утеплён. Бак выполняет функцию накопителя, позволяя системе водоснабжения работать бесперебойно.

При отсутствии накопительного бака система будет периодически отключаться, что приведёт к изнашиванию всех её элементов.

Для теплоизоляции гидроаккумулятора можно использовать следующие виды утеплителей:

• пенопласт или пенополистерол;
• минеральная и базальтовая вата;
• пенополиуретан и вспененный полиэтилен;
• рулонные мелкоячеистые утеплители с фольгированным слоем.

Процесс утепления заключается в устройстве внешней обшивки гидроаккумулятора с последующей отделкой конечным материалом при необходимости.

Если есть возможность, то желательно техническое помещение, в котором располагается гидроаккумулятор, утеплить. Этот шаг станет дополнительной подготовкой к зиме

Шаг #3 — заботимся о водопроводных трубах

Для утеплённого зимнего водопровода при глубине его укладки 40-60 см наилучшим вариантом будет выбор полиэтиленовых труб низкого давления.

В сравнении с металлическими они имеют следующие преимущества:

• не подвержены коррозии;
• низкий удельный вес;
• просты в монтаже;
• значительно дешевле по стоимости.

Диаметр труб рассчитывается исходя от планируемого водопотребления ещё на стадии проектировании системы водоснабжения.

Водопотребление зависит от количества проживающих в доме человек, наличия приборов-водопотребителей, объёма воды, используемой для полива и ухода за животными и других факторов.

Например, труба диаметром 25 мм имеет пропускную способность – 30л/мин, 32 мм – 50 мл/мин, 38 мм – 75 л/мин. Наиболее часто для дачных и загородных домов площадью до 200 м² используют трубы ПНД диаметром 32 мм.

А подробнее о том, как выбрать утеплитель для водопроводных труб читайте далее.

Шаг #4 — ставим сливной клапан и реле давления

Сливной клапан необходим для консервации системы, благодаря нему вода может сливаться в колодец. При небольшой длине водопровода, сливной клапан можно заменить обходной сливной трубой.

Реле выполняет функцию поддержания давления в водопроводе, обеспечивая его бесперебойную работу и не допуская разрывов и застоя воды. При достижении максимального показателя наполненности труб реле давления отключит насос.

Монтаж реле давления и сливного клапана не сложный, главное – это придерживаться схемы, рекомендованной производителем оборудования

Разводка полипропиленовых труб

Полипропиленовые трубы используют для монтажа гребенки холодной или горячей воды, отопления. Выбор диаметра в каждом случае индивидуален — зависит от объема жидкости, которую необходимо прокачать в единицу времени, требуемой скорости ее движения (формула на фото).

Формула расчета диаметра полипропиленовых

Расчет диаметров труб для систем отопления — это отдельная тема (определять диаметр надо после каждого ответвления), для водопроводов все проще. В квартирах и домах для этих целей используют трубы диаметром от 16 мм до 30 мм, причем самые ходовые — 20 мм и 25 мм.

Считаем фитинги

После определения диаметра считается общая протяженность трубопровода, в зависимости от его строения докупаются фитинги. С длиной труб все относительно просто — измеряете протяженность, добавляете около 20% на погрешность и возможные браки в работе. Чтобы определить, какие фитинги нужны, требуется схема трубопровода. Нарисуйте ее, обозначив все отводы и приборы, к которым требуется подключаться.

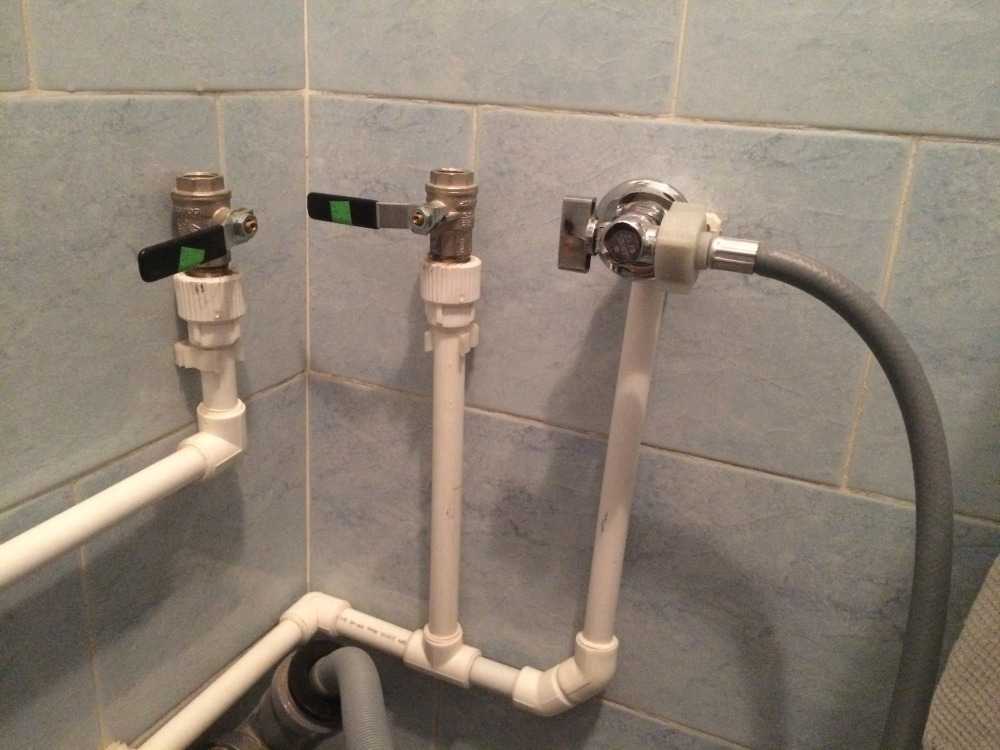

Пример разводки полипропиленовых труб в ванной

Для подключения ко многим приборам требуется переход на металл. Есть и такие полипропиленовые фитинги. У них с одной стороны латунная резьба, с другой — обычный фитинг под пайку. Сразу надо смотреть диаметр патрубка подключаемого прибора и тип резьбы, которая должна быть на фитинге (внутренняя или наружная). Чтобы не ошибиться лучше все записывать на схеме — над тем отводом, где будет установлен данный фитинг.

Далее по схеме считается количество «Т» и «Г» образных соединений. Для них покупаются тройники и уголки. Бывают еще крестовины, но они применяются редко. Уголки, кстати, есть не только под 90°. Есть по 45°, 120°. Не забудьте про муфты — это фитинги для стыковки двух отрезков труб. Не забывайте, что полипропиленовые трубы совершенно не эластичны и не гнутся, потому каждый поворот делают при помощи фитингов.

Когда будете закупать материалы, договоритесь с продавцом о возможности замены или возврата части фитингов. Проблем обычно не возникает, так как даже профессионалы не всегда могут сразу точно определиться с требуемым ассортиментом. Кроме того, в процессе монтажа иногда приходится менять структуру трубопровода, а значит, меняется набор фитингов.

Компенсатор для горячего водопровода и отопления из полипропиленовых труб

Полипропилен имеет довольно значительный коэффициент температурного расширения. Если монтируется полипропиленовый горячий водопровод или система отопления, требуется сделать компенсатор, при помощи которого будет нивелироваться удлинение или укорочение трубопровода. Это может быть фабричная петля-компенсатор, или собранный по схеме компенсатор из финигов и кусков труб (на фото выше).

Способы укладки

Есть два способа монтажа полипропиленовых труб — открытый (по стене) и закрытый — в штробах в стене или в стяжке. По стене или в штробе трубы из полипропилена крепят на держатели-клипсы. Они есть одинарные — для укладки одной трубы, есть двойные — когда две ветки идут параллельно. Крепятся на расстоянии 50-70 см. Труба в клипсу просто вставляется и держится благодаря силе упругости.

Крепление полипропиленовых труб к стенам

При укладке в стяжку, если это теплый пол, трубы крепят к армирующей сетке, другого дополнительного крепления не требуется. Если замоноличиваться будет подводка к радиаторам, трубы можно не крепить. Они жесткие, свое положение даже при заполнении теплоносителем не меняют.

Вариант скрытой и наружной проводки в одном трубопроводе (за ванной проводку сделали открытой — меньше работы)

Нюансы пайки

Сам процесс сварки полипропиленовых труб, как вы видели, труда особого не оставляет, но вот тонкостей есть очень много. Например, непонятно, как при стыке труб подгонять участки так, чтобы трубы были ровно той длины, которая требуется.

Другой момент сварки полипропиленовых труб — пайка в труднодоступных местах. Не всегда есть возможность надеть на паяльник с двух сторон трубу и фитинг. Например, паяем в углу. Паяльник, приходится засовывать в угол, с одной стороны насадка упирается прямо в стену, фитинг на нее не натянешь. В этом случае ставят второй комплект насадок такого же диаметра и на нем греют фитинг.

Как паять полипропиленовые трубы в труднодоступном месте:

Как перейти с железной трубы на полипропилен:

Самостоятельная организация системы орошения

Организация капельного полива из труб ПНД не отличается сложностью, ее можно сделать своими руками.

Что понадобится?

Для монтажа капельной системы полива из ПНД труб следует запастись необходимыми материалами и инструментами:

• емкостью для полива;
• запорными кранами;
• трубами ПНД;
• фитингами;
• фильтром;
• фитингами-тройниками;
• заглушками;
• таймером для полива, если система будет автоматизирована;
• капельницами;
• паяльником для соединения труб ПНД;
• труборезами.

Этапы работ

Организация капельного полива из ПНД труб начинается с монтирования емкости с водой, которую устанавливают на высоту, создающую давление для выхода воды. В среднем бак поднимают на 1,5 м. Если требуется полив большой площади, то подъем увеличивается до 2 м.

Установка капельной системы пошагово:

1. Строим опору для емкости.
2. На высоте 5-10 см от дна бака устанавливаем соединение с магистральной линией, таким образом в систему будет попадать более чистая вода.
3. Устанавливаем запорный кран, оснащенный поплавковым механизмом, который будет открываться, чтобы пополнить бак водой, и закрываться при достижении водой максимума.
4. Отмеряем необходимую длину труб, отрезаем ее.
5. Соединяем конец трубы фитингами. Чтобы система получилась разъемная, лучше использовать фитинги «американка».
6. Определяемся со способом укладывания труб: поверхностный или заглубленный. Если выбрали второй способ, то всю коммуникацию, как основную, так вспомогательную, нужно уложить в траншею глубиной 0,3-0,75 м.
7. Присоединяем фильтр к баку и крану, если предполагается автоматический полив и возможность последующего удобрения, то сразу монтируем оборудование.
8. Угловым фитингом и отрезком трубы доводим магистральную линию до высоты 5-10 см над грунтом. Устанавливаем скобу-держатель для опоры.
9. Нарезаем полипропиленовые трубы длиной, равной расстоянию между отводами с учетом швов между фитингами и частями магистрали.
10. Устанавливаем и подключаем отрезки труб на тройники с удерживанием наклона. Конец трубопровода должен располагаться ниже к земле, чем его начало. Это позволит наиболее эффективно сливать воду из системы.
11. На конце трубы устанавливаем заглушку. Можно использовать шаровый кран, в этом случае будет возможность прочистки магистрали от засоров.
12. К тройникам подсоединяем трубы-отводы меньшего диаметра.
13. С выбранным шагом по расположению растений просверливаем в трубах-отводах отверстия диаметром, соответствующим диаметру капельницы.
14. Вставляем в отверстие сначала уплотнитель, а затем саму капельницу.
15. Устанавливаем в грунт рядом с растением.
16. На конец отводной трубы устанавливаем заглушку.
17. Подключаем бак к водопроводу.
18. Тестируем систему.

Капельный полив из ПНД-трубы своими руками, видео-инструкция:

Процесс укладки

Сооружая своими руками полив огорода из пластиковых или металлических труб, следует придерживаться определенного алгоритма.

1. Начертить на бумаге схему укладки трубопровода, отметить места расположения дождевателей с таким расчетом, чтобы перекрывался весь участок.
2. Учитывая количество и месторасположение спринклеров (дождевателей), возможные гидравлические потери, выбрать насос необходимой мощности и емкость для воды.
3. Разметить участок соответственно бумажного варианта плана-проекта.

Важно! При выполнении разметки на газоне нужно точно разместить точки монтирования спринклеров, чтобы избежать двойного полива отдельных зон

• Вырыть лопаткой траншеи размером 22-30 см, в которые будут укладываться трубы. При наличии газона грунт аккуратно выложить на полиэтилен.
• Собрать клапанные короба, узлы дождевателей (спринклеров), насос с емкостью.
• Используя фитинги, соединить все узлы с трубами в единую систему.
• Произвести укладку электрического кабеля, который подсоединить к пульту.
• Запустить и отрегулировать автополивную конструкцию. Проследить, все ли зоны участка поливаются, нет ли накладок.

Вывод из колодца

Насосную станцию необходимо располагать максимально близко к трубе колодцу. Труба должна проходить внутрь через специальную гильзу, сделанную из металла. Она предназначена защитит от разрушения при сезонных колебаниях температур окружающей среды. Трубу стыкуют с насосной станцией только после её фиксации.

Ввод ПНД трубы в колодец делается сразу после реле регулирующем давление. Не забудьте предусмотреть сборное колено. Для этого муфту с резьбой МРН паяют на отрезок трубы. Его устанавливают на отвод к реле. Затем крепят оголовок на скважину.

При прокладке круглогодичной системы на изгибах главной магистрали нужно предусмотреть колодцы для обслуживания и ремонта.

Вывод из колодца

Насосную станцию необходимо располагать максимально близко к трубе колодцу.  Труба должна проходить внутрь через специальную гильзу, сделанную из металла. Она предназначена защитит от разрушения при сезонных колебаниях температур окружающей среды. Трубу стыкуют с насосной станцией только после её фиксации.

Ввод ПНД трубы в колодец делается сразу после реле регулирующем давление. Не забудьте предусмотреть сборное колено. Для этого муфту с резьбой МРН паяют на отрезок трубы. Его устанавливают на отвод к реле. Затем крепят оголовок на скважину.

При прокладке круглогодичной системы на изгибах главной магистрали нужно предусмотреть колодцы для обслуживания и ремонта.
