Ливневая канализация своими руками

Недорогая ливневая канализация своим руками

Первое, что приходит на ум для того, чтобы обустроить на участке бюджетный вариант ливневой канализации – уложить специальные лотки.

Лотки могут быть сделаны из бетона или пластика, но цена на них «кусается». Это заставляет пользователей нашего портала искать более дешёвые варианты обустройства ливневой канализации и систем водоотвода с участка.

Мне нужно сделать недорогую ливнёвку, длиной около 48 м, по краю забора, для отвода талых вод, которые идут от соседа. Воду надо отвести в канаву. Задумался, как сделать отвод воды. Сначала пришло в голову купить и установить специальные лотки, но тогда от них останутся «лишние» решетки, да и особая эстетика для ливнёвки мне не требуется. Решил купить асбоцементные трубы и распилить их болгаркой вдоль, тем самым получив самодельный лоток.

Несмотря на бюджетность этой идеи, наличие необходимости самостоятельно пилить асбоцементные трубы пользователя не привлекла. Второй вариант – возможность купить водосточные желоба (пластиковые или металлические) и уложить их на подготовленное основание в слой бетона около 100 мм.

Пользователи портала отговорили Денис1235 от этой идеи в пользу первого варианта, который является более долговечным.

Зацепившись за идею недорогой ливнёвки, но не желая связываться с самостоятельным распилом труб, Денис1235 нашел завод, производящий асбестоцементные трубы, где их сразу распилят на куски длиной 2 м (чтобы при перевозке не треснул 4-х метровый) и привезут на участок уже готовые лотки. Осталось только разработать схему укладки лотков.

Получился следующий «пирог»:

  • Грунтовое основание в виде ложа.
  • Слой песка или ПГС толщиной около 5 см.
  • Бетон около 7 см.
  • Лоток из асбестоцементной трубы.

В итоге я сделал на даче бюджетную ливнёвку. На это ушло: 2 дня на копку траншеи, ещё два дня на бетонирование и монтаж трассы. На лотки я потратил 10 тыс. руб.

Практика показала, что трасса отлично «перезимовала», не треснула и перехватывает воду от соседа, оставляя участок сухим. Также интересен вариант дождевой (ливневой) канализации пользователя портала с ником yury_by.

Т.к. кризис не думает заканчиваться, то я задумался, как устроить ливневую канализацию для увода дождевой воды от дома. Хочется и проблему решить, и сэкономить, и сделать всё качественно.

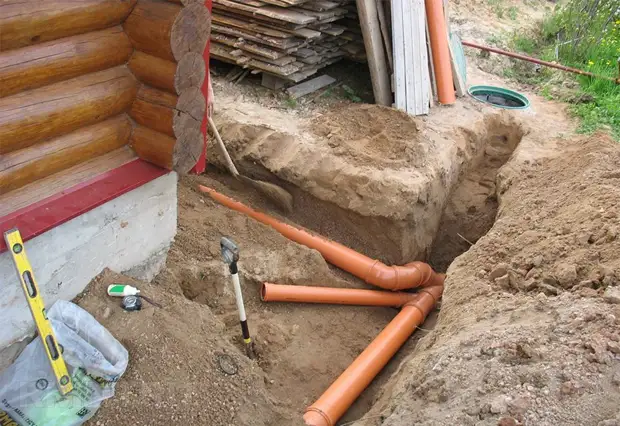

Подумав, пользователь решил сделать ливнёвку для отвода воды на базе гибких двустенных гофрированных труб (они стоят дешевле в 2 раза, чем «рыжие» канализационные), которые используются для укладки силовых кабелей под землёй. Но, т.к. глубина залегания трассы водоотведения планируется всего в 200-300 мм при диаметре трубы в 110 мм, yury_by опасался, что гофротрубу при попадании воды между двух слоёв может разорвать зимой.

В итоге yury_by решил взять бюджетную «серую» трубу, которую используют при обустройстве внутренней канализации. Хотя у него были опасения, что трубы, не обладающие такой жесткостью, как «рыжие», сломает в грунте, практика показала, что с ними ничего не случилось.

Если наступить на «серую» трубу она превращается в овал, но в том месте, где я её закопал, нет значительных нагрузок. Только уложен газон и есть пешеходные нагрузки. Уложив трубу в траншею и присыпав её грунтом я и убедился, что они держат форму, а ливнёвка работает.

Пользователю так понравился вариант установки недорогой ливнёвки на базе «серых» канализационных труб, что он решил его повторить. Все нюансы процесса наглядно демонстрируют следующие фотографии.

Копаем яму под дренажный колодец для сбора воды.

Выравниваем основание по уровню.

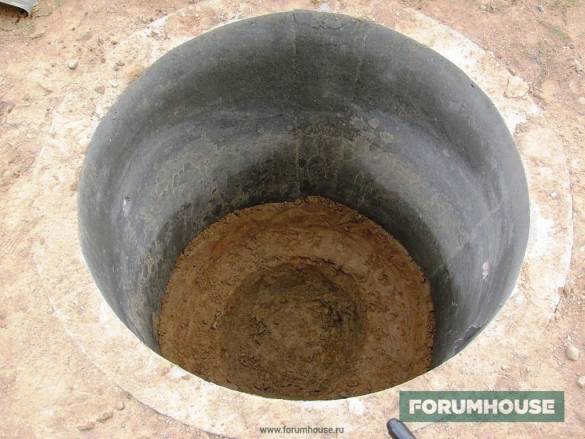

Устанавливаем бетонное кольцо.

Следующий этап – засыпаем на дно колодца гравий фракции 5-20.

Отливаем из бетона самодельную крышку колодца.

Инструкция по монтажу ливневой канализации

Начать следует с подготовки кровли. Водосточная система должна работать исправно. Необходимо провести земельные работы, чтобы влага не застаивалась на его площади, а стекала в созданные для нее каналы. Потребуется подготовка плана с указанием особенностей рельефа. На нем должны быть обозначены уклоны и направление потоков.

Необходимые инструменты

  • Дисковая пила.
  • Строительный уровень.
  • Рулетка.
  • Молоток обычный.
  • Резиновый молоток, которым укладывают плитку.
  • Мастерок.
  • Лопата.
  • Шнур, выполняющий функцию разметки. Его натягивают между двумя кольями.
  • Емкость для приготовления строительного раствора.


Instagram @antareskrd


Instagram @gidrostok

Устройство открытых желобов

Работы проходят в несколько этапов.

  • Согласно разработанному плану прокладывают траншею. Расстояние от каждой из сторон лотка до ее краев — 10 см. От нижней части до дна откладывают такое же расстояние. Шнуром отмечают положение верхнего края деталей. Его выставляют с помощью строительного уровня, закрепленного на деревянных кольях или арматурных прутьях. Верхний край изделия размещают чуть ниже дорожного покрытия.
  • Дно разравнивают и утрамбовывают. Камни удаляют, а оставшиеся после них углубления засыпают землей и уплотняют. Затем насыпают слой песка высотой 20 см и уплотняют его струей воды из шланга. Сверху устраивают бетонную подушку.
  • Установку ведут от точки сброса. На корпусе есть отметка, указывающая направление потока.
  • Для фильтра потребуется более глубокий котлован. Он находится в конце и начале линии. Устройство располагают на стыках и поворотах. К нему подводят дренажную трубу.
  • Все сборные элементы выставляют по уровню. Если край выступает над шнуром, его осаживают резиновым молотком. Верх располагают на несколько сантиметров ниже нулевой отметки. Это нужно для того, чтобы вода могла быстро в него стекать. Такой перепад на мешает при ходьбе.
  • Чтобы провести боковую стыковку, стенку подрезают болгаркой. Контур должен совпасть с крайней деталью бокового ответвления.
  • На ровных участках уклон создают искусственно, размещая детали на разной глубине.
  • Верх закрывают решеткой. Она совпадает с верхней кромкой. Ее укладывают на края и специальную перпендикулярную полку, вставляющуюся в пазы стенок. Пластиковые желоба погружают в бетонную смесь с уже закрепленной на них решеткой — иначе смесь сомнет стенки. Чтобы она не попадала внутрь и не портила поверхность решетки, верх оборачивают полиэтиленом.
  • Стыки между сборными элементами заделывают герметиком. Края, примыкающие к дождеприемнику, закрывают заглушками.
  • Траншею по сторонам от желоба отделывают дорожной плиткой или брусчаткой. Пространство между лотком и дорожным покрытием замазывают герметиком.


Instagram @alex.maker


Instagram @zemstroy.spb


Instagram @dmitryignatev


Instagram @sinstroy_msk


Instagram @sinstroy_msk

Монтаж точечной системы

  • Сначала производится разметка. Над всеми узлами вбивают колья и натягивают шнур, отмечающий положение коммуникаций.
  • Траншеи придется рыть ниже уровня промерзания. Для проведения работ может понадобиться спецтехника. Лопатой придется работать очень долго. Проще арендовать мини-экскаватор.
  • Дно засыпают слоем песка и трамбуют его водой из шланга. Высота подушки составляет от 15 до 20 см.
  • Чтобы корни растений не нанесли вред, стенки и дно застилают геотекстилем. Этот материал хорошо сохраняет тепло и обеспечивает защиту от промерзания.
  • В местах сброса ставят фильтры и дождеприемники. Их соединяют с трубопроводом. Все детали выполнены по международному стандарту и хорошо стыкуются, но лучше использовать набор от одного производителя. Так стыковка будет более плотной.
  • При прокладке коммуникаций не допускается провисание элементов. Проблемные зоны нужно разровнять, углубления засыпать грунтом и утрамбовать. Трубы стыкуют и фиксируют при помощи фитингов.
  • Коллекторы и колодцы устанавливаются по схеме. Смотровые колодцы следует устраивать через каждые 10 м.
  • Все стыки необходимо тщательно загерметизировать.

Перед тем как засыпать котлован, проводят испытание системы. В нее заливают воду из шланга, наполняя ее целиком. При отсутствии протечек траншею засыпают. После этого монтаж ливневой канализации в частном доме своими руками считается завершенным.

Решетки

Наличие решеток в системе отведения воды обеспечивает максимальный уход воды с поверхности грунта на участке. Качество и эксплуатационные характеристики решеток зависят от материала изготовления.

В частности, речь идет о следующих вариантах:

  • Решетки из чугуна отличаются надежностью и долговечностью. Но при выборе этих элементов ливневой канализации следует учесть, что краска на них не держится больше 3 лет. Следовательно, по истечении этого времени чугунные решетки становятся менее привлекательными, что способствует снижению эстетичности всей конструкции.
  • Стальные решетки считаются самым дешевым вариантом, но характеризуются низким качеством. Это объясняется склонностью стали к образованию очагов коррозии, следовательно, через 2-3 года эксплуатации решетки покроются ржавчиной.
  • Решетки из алюминиевых сплавов более крепкие, имеют привлекательный внешний вид, однако стоимость их довольно высокая.

Виды систем ливневой канализации

  • Открытая или линейная — это самое простое решение, при котором все детали расположены сверху. Система представляет собой желоба, собранные из пластиковых, металлических или бетонных лотков. Их закрывают решеткой, нужной, чтобы выровнять поверхность и предотвратить попадание мусора. Каналы иногда оставляют открытыми, но в этом случае их приходится часто прочищать от листьев, веток и камней. Их соединяют с коллектором, общим стоком либо собирают воду в резервуар для ее дальнейшего использования. В районах, где средняя норма осадков невелика, сток направляют в сад и огород для поливки.
  • Закрытая или точечная — вода стекает в дождеприемники, соединенные подземными трубами с общим отводным каналом. Чтобы правильно провести ее расчет, понадобится помощь специалиста. На глаз будет сложно определить количество сборных элементов, их расположение, уровень заглубления. При ошибке система не сможет работать эффективно. Кроме того, есть риск потратить неоправданно большое количество средств на ее устройство.
  • Комбинированная — сочетание открытого и закрытого типов.

Что такое ливневый водоотвод

Виды

Водоотвод  делится на два вида:

  • Точечный
  • Линейный

Ливневка бывает открытой и закрытой. При монтаже системы обычно применяются оба варианта.

Открытая система водоотведения укладывается под небольшим углом, что обеспечивает самотек. Состоит из лотков, они выпускаются в нескольких вариантах.

  • П-образной формы
  • Овальные
  • Трапецевидные
  • Щелевые

Функции

Данные системы решают такие вопросы:

  1. Сохраняют фундамент
  2. Исключают гибель зеленый насаждений
  3. Защищают дорожные покрытия от разрушения
  4. Сохраняют уровень влажности почвы
  5. Препятствуют повышению уровня грунтовых вод

Назначение

Точечные приемники предназначены для сбора воды с водостоков крыш. Вода поступает в дождеприемник, который подключен к трубной магистрали. Приемник оборудован фильтром, в котором оседает мусор (его систематически очищают). Вода из дождеприемника по трубам поступает в накопители или отводится за территорию участка.

Дождеприемники точечные устанавливаются под водосточными трубами с крыши. Отсутствие кровельной ливневой системы делает монтаж дождеприемников бессмысленным.

Линейный водоотвод отводит воду с дорог, тротуаров, площадок, стоянок, кровельных труб, автодорог и т.д. Линейная система водоотвода – это сеть наземных и подземных каналов, которая отводит излишки влаги в коллекторы или накопители, где используется в иных целях.

Открытые

Изготавливаются изделия строго по ГОСТу, размер соответствует СНиП. Размер зависит от интенсивности потока. Могут быть оснащены решеткой, так и выполнять свою функцию без нее. На тротуарах и в местах большого потока пешеходов обычно монтируют щелевые лотки.

Лотки изготавливают из бетона, бетона с арматурой, пластика, чугуна.

Открытые ливневки простые в монтаже и имеют лояльную цену.

Системы водоотведения закрытого типа

Ливневая система канализации прокладываемая на определенной глубине требует большего внимания. Установка предусматривает определенные условия. Такие системы в своем большинстве монтируются на предприятиях, площадях и т.д.

Каждый проект индивидуален. Размер, уклон, диаметр труб, материал все это зависит от площади места установки и количества отводимых вод.

Ливневая канализация закрытого типа всегда оснащена специальными смотровыми колодцами.

От глубины установки трубопровода зависит, будет он промерзающим или нет. Глубина на уровне метра является промерзающей и по ранней весне такая система функционировать не может. Глубина до 2 метров, гарантирует отсутствие промерзания и рабочее состояние круглый год.

На частном участке непромерзаемый монтаж является нецелесообразным и дорогим.

Смешанный тип монтажа является хорошим компромиссом.  Часть системы закрыта, часть наружная.

Единой утвержденной системы отвода талых и дождевых вод нет. Каждый проект индивидуален. Составляется исходя из особенностей грунта, региона, количества осадков, рельефа и площади участка.

https://youtube.com/watch?v=zvpIN2lTng8

Попытки экономии

Владение собственным домом предполагает большую ответственность за его состояние и работы по уходу за территорией. Для того чтобы осадки не скапливались во дворе, можно своими руками соорудить водосточную систему, которая позволит защитить ваше жилище от негативного воздействия влаги.

Водосток – система желобов, которая является направляющей для сточных вод крыши дома и талых вод у фундамента. Применяется для предотвращения появления грибка, плесени или следов гниения по стенам и фундаменту дома, сохраняя в первозданном виде декоративные покрытия

Важность монтажа такой системы недооценивать не стоит, нужно лишь определиться с материалами, которые необходимо использовать при установке

Специалисты рекомендуют в качестве желобов водостока выбирать пластиковые канализационные трубы. Выбор обуславливается наличием в строительных магазинах труб разного диаметра, а огромный ассортимент пластиковых переходников позволяет решить проблему их соединения. Пластик имеет небольшой вес, достаточно легко монтируется, кроме того, пластиковые трубы можно покрасить в один цвет с крышей дома.

Расчёт параметров системы

Для нормальной работы ливневки определяют:

  • расход отводимой воды;
  • диаметр труб;
  • уклон трубопровода;
  • глубину прокладки.

Расход отводимой воды зависит от площади, с которой удаляется вода, и интенсивности осадков (по СНиП-2.04.03–85, табл. 4). Объём отводимой воды вычисляется по формулам для дождевой и талой воды, подробно, с учётом поправочных коэффициентов, изложенным в Разделе 3 «Методики расчёта объёмов организованного и неорганизованного стока», г. Калуга, 2011 г. (в СНиП алгоритм расчёта есть, но сложнее).

В общем виде формула для расчета выглядит так:

где:

  • Q — объём воды, который система должна отвести;
  • q20 — интенсивность осадков;
  • F — площадь поверхностей, с которых планируется отведение воды;
  • Ψ — поправочный коэффициент, зависящий от материала покрытия площадки, с которой собирается вода.

Расходы от каждого дождеприёмника при слиянии с другими потоками суммируются, диаметры труб становятся больше. На практике для отдельных отрезков ливневки загородного дома с участком берут трубы Ø 100–150 мм, для магистрали — Ø 200 мм.

Уклоны каналов, лотков и трубопроводов берутся по СНиП-2.04.03–85, который определяет минимальные значения для:

  • Ø 150 мм — 0,008 (8 мм на 1 пог. м);
  • Ø 200 мм — 0,007 (7 мм на 1 пог. м).

Для отдельных лотков любого сечения минимальный уклон — 0,005 (5 мм на 1 пог. м). Некоторые изделия из железобетона сразу имеют нужный наклон, обозначенный стрелкой.

На практике уклон желательно делать больше минимального: 15–30 мм на 1 пог. м.

Глубина прокладки бытовой ливневой канализации меньше дренажной, если на участке монтируются обе сети, и составляет в среднем 30 см.

Система осушения

Ориентируясь на высоту растений, можно определить глубину залегания грунтовых вод.

Вместо масштабной системы можно организовать точечный дренаж. Для этого по всему участку подготавливаются лунки глубиной 2 м. Расстояние между лунками — 6 м. В большинстве случаев достаточно дренировать лишь некоторые площадки участка, но это зависит от конкретных условий.

Дно лунок засыпается все той же смесью щебенки и песка. Отрезки дренажной трубы оборачиваются кокосовым волокном (геотекстилем) и вставляются в лунки вертикально. Дно отрезков тоже нужно заткнуть геотекстилем. Подбирайте трубу такого диаметра, чтобы в нее мог свободно проходить ваш дренажный насос. От диаметра трубы, обернутой геотекстилем, зависит и диаметр лунки — он должен быть примерно на 10 см больше.

Такая система требует регулярного участия владельца. В среднем раз в 1-2 недели нужно будет брать дренажный насос, помещать его в каждую лунку и откачивать воду. Работа несложная и занимает немного времени.
