Ливневка своими руками

Решетки

Наличие решеток в системе отведения воды обеспечивает максимальный уход воды с поверхности грунта на участке. Качество и эксплуатационные характеристики решеток зависят от материала изготовления.

В частности, речь идет о следующих вариантах:

  • Решетки из чугуна отличаются надежностью и долговечностью. Но при выборе этих элементов ливневой канализации следует учесть, что краска на них не держится больше 3 лет. Следовательно, по истечении этого времени чугунные решетки становятся менее привлекательными, что способствует снижению эстетичности всей конструкции.
  • Стальные решетки считаются самым дешевым вариантом, но характеризуются низким качеством. Это объясняется склонностью стали к образованию очагов коррозии, следовательно, через 2-3 года эксплуатации решетки покроются ржавчиной.
  • Решетки из алюминиевых сплавов более крепкие, имеют привлекательный внешний вид, однако стоимость их довольно высокая.

Устройство ливневой канализации многоэтажных домов

Основное назначение ливневой канализации любого дома — организованный вывод выпавших осадков с кровли за пределы здания, дабы в помещениях верхних этажей не было потопа, стены здания не впитывали в себя излишнюю влажность, а фундамент не подмывало. Существует два варианта отвода влаги с кровли многоэтажного дома: внешний и внутренний.

Внешняя ливневая канализация

Для домов, у которых скатные крыши, применяется только внешний водосток. Внешняя ливневая канализация — довольно простая конструкция. Такая канализация дома представляет собой систему воронок, лотков, водосточных труб. Лотки внешней канализации устанавливают вдоль нижнего края ската крыши, на определенном расстоянии друг от друга в лотке монтируют воронку для приема влаги. К воронке присоединена водосточная труба, которую крепят к стене дома.

В самой нижней части трубы сделан отвод, направляющий поток влаги на тротуар. С тротуара она стекает в городскую канализацию, в населенных пунктах, где нет подземной канализации, ее сбрасывают на грунт. В таком случае еще на стадии проектирования делают расчеты по направлению подземного тока воды вдаль от здания. Обычно в этом случае нулевая отметка дома находится выше, чем возможный водоносный уровень.

Внутренняя ливневая канализация

Для зданий с плоской крышей СНиП и ГОСТы предписывают проектировщикам предусматривать внутреннюю ливневую канализацию. Наружные водостоки с плоской кровли устанавливают, но очень редко, например, в некоторых сериях «хрущевок», построенных в 70—80-х годах прошлого века, были именно такие отводы накопившихся осадков с крыш — при помощи наружных водосточных труб.

Схема внутренней канализации в многоэтажном доме

Внутренний водосток предусматривает сбор осадков непосредственно на крыше, и последующий их отвод по трубе, находящейся внутри наружной стены дома.

Плоские крыши многоэтажных зданий имеют небольшой наклон в сторону воронки — до двух градусов от горизонта. На кровле здания монтируют водоприемную воронку.

Раньше ее корпус изготавливали только из чугуна, современные делают и из пластика, с внешней стороны она накрыта круглой или квадратной решеткой для предохранения от попадания мусора, соединяется с водоотводящей трубой, которая находится внутри стены.

Воронка внутреннего водостока не должна находиться слишком близко к наружной стене, во избежание замерзания влаги в зимний период.

Выпуск из водоотводящей трубы идет либо в коллектор, находящийся в подвале дома, с последующим выводом ее в городскую канализацию, либо наружу (на некоторой высоте от нулевой отметки, при помощи слегка наклоненного отвода).

Особенности конструкции

Согласно статистике, крыша дачи или дома принимает на себя около 100 кубометров осадков в течение одного года. На почву вокруг строения воды попадает в несколько раз больше, что может грозить проседанием фундамента и разрушением придомовых построек.

Ливневая канализация – это такая система, с помощью которой быстро и в определенное место отводится основной поток воды в виде атмосферных осадков. Такая система водоотведения обязательно должна быть организована в частном доме, больших складских и торговых комплексах, на различных заводах и в местах скопления автомобилей. Места, где в дождевые и талые сточные воды могут попасть продукты нефтехимии и различных вредных производств, также должны иметь качественный водоотвод.

Принципом работы ливневой системы является «сбор» воды на поверхности земли, ее очистка и транспортировка в специальный резервуар для дальнейшего использования. В такую систему входят:

  • распределительный колодец;
  • пескоотделители;
  • жироотделители;
  • фильтр-адсорбер;
  • контрольный колодец.

Следующим на очереди обычно идет фильтр-адсорбер, который чистит воду от продуктов нефтехимии и отправляет ее в контрольный колодец. Очищенные сточные воды могут быть использованы для полива или наполнения различных водоемов. В отдельных случаях можно установить дополнительный УФ-коледец и накопительный резервуар, однако это не является обязательным.

Все составляющие системы ливневой канализации объединяются в одну линию, а их большая часть, включающая и проводящие трубы, заглублена под землю. Такое расположение крупных компонентов водоотвода не деформирует полотно дорог и позволяет сэкономить максимум пространства на участке. Если же заглубление подводящих открытых желобов из бетона, асбеста или пластика не представляется возможным, то их размещают в специальных канавах под уклоном в сторону распределительного колодца.

Водоотвод проектируется согласно СНиП 2.04.03-85 индивидуально для каждого участка. Проектная документация разрабатывается на основании СанПиН 2.1.5.980-00 и ГОСТ 3634-99. Наилучшим вариантом будет доверить разработку такой сложной системы специалистам.

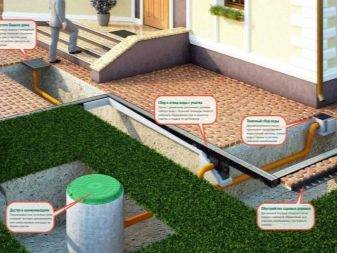

Простая точечная ливневка – это несколько дождеприемников, установленные под водостоками и соединенные в одну систему. Главным элементом такой системы выступают пескоулавливатели различных конструкций. Назначение такой системы – собрать лишнюю воду, падающую с крыши, и транспортировать ее в резервуар. Линейный тип канализации более сложный по конструкции и назначению – осадки собираются не только от здания, но и с почвы на участке усадьбы. В этом случае дополнительно с дождеприемниками монтируется сеть водоотводных труб или лотков и основной коллектор.

Устройство ливневой канализации

Устройство ливневой канализации в частном доме заметно отличается от систем бытового или промышленного типа. Здесь не допускается присутствие мусора или твердых частиц. Стоки поступают в трубопроводы только пройдя фильтрацию. Песок отстаивается в приемных колодцах и периодически вычищается оттуда по мере наполнения. Это важный момент, поскольку система функционирует только во время дождя. Если внутри труб окажутся посторонние предметы, они быстро образуют сложные засоры.

Существует две разновидности ливневых систем:

  • открытая, представленная сетью лотков, по которым отводятся излишки воды;
  • закрытая. Это сеть подземных трубопроводов и колодцев.

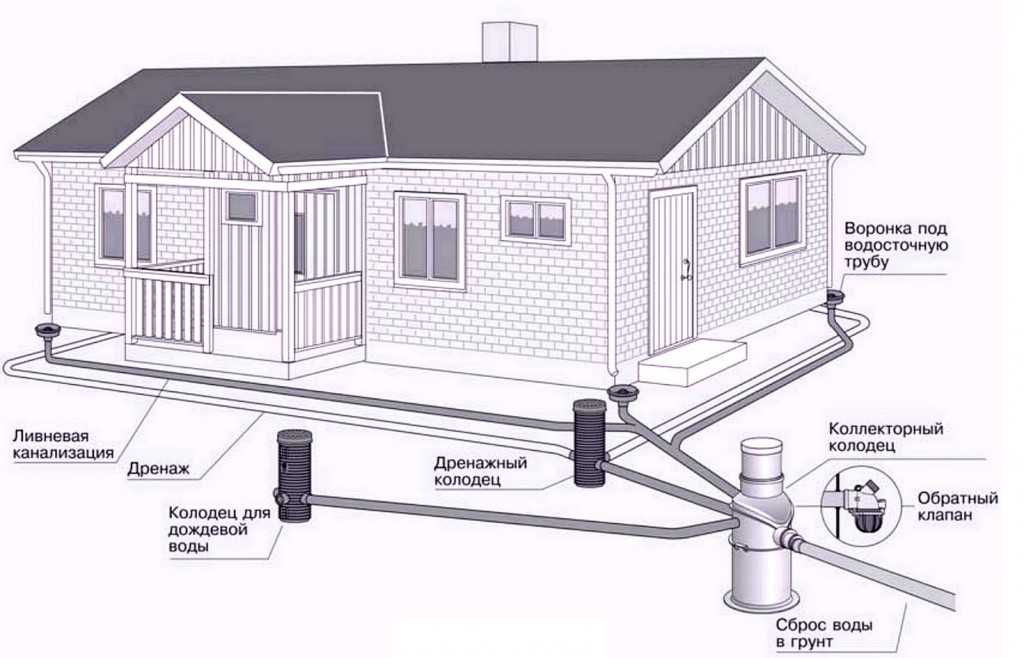

Как правило, ливневая канализация на участке дачного или частного дома представляет собой смешанную систему. Она состоит из открытого участка, соединенного с подземной сетью. Такая конструкция сокращает расходы и трудозатраты. Уход и очистка дренажных лотков не требует особых усилий и выполняется в течение небольшого времени. Закрытая часть используется только для подведения стоков к коллектору или дренажным колодцам.

Основными объектами защиты являются фундамент и подвал. Для отсечки стоков по периметру отмостки надо сделать замкнутый дренажный контур из лотков открытого типа. Он соединен с приемными элементами водосточной системы кровли (дождеприемниками). Стоки попадают в открытые желоба, откуда направляются в коллекторы. Если позволяет состав грунта, из колодцев вода впитывается в почву и никуда больше не отводится. Такая схема удобна, но на практике она возможна не всегда. Поглощение влаги — процесс медленный, во время сильного ливня коллектор быстро переполнится, и стоки разольются по всей площади участка. В таких ситуациях либо выбирают емкость, соответствующую максимальному объему стоков, либо используют схему ливневки для двора с отводом в канализацию. Если грунт на участке глинистый и не позволяет воде впитываться, прокладывают подземные трубопроводы с присоединением к магистральной ветке ливневой канализации.

Проектирование и монтаж канализационных систем

Установка дренажной системы не может быть выполнена без проекта.

Чтобы определить вид системы, необходимо проанализировать местность, учитывая не только какой грунт, но еще и количество атмосферных осадков, степень промерзания почвы и общую площадь для устройства канализации.

Все это должно соответствовать документации СНиП, так что лучше будет, если проектирование ливневой канализации выполнит специалист.

Все последующие работы можно сделать самостоятельно, ведь в дальнейшем процессе нет ничего сложного, тем более будет уже готовая схема всей системы отвода.

Система ливневой канализации может быть объединена вместе с бытовой канализацией, но для этого потребуется сделать выгребную яму большого размера.

В основном рекомендуют делать отдельный колодец для ливневой системы, ведь собранную дождевую воду можно использовать для дальнейшего полива приусадебного участка.

Дождевая вода, если не предусмотрено ее дальнейшее использование, будет впитываться в грунт, т. к. не имеет твердых бытовых отходов, а это поможет сделать сливную яму долговечней.

Устройство ливневой канализации в частном доме начинается с монтажа труб: их необходимо укладывать в грунт как можно ровнее, без резких поворотов.

На расстоянии в три-четыре метра следует установить тройник, выход которого должен быть выше грунта – это ревизия, которая делается, чтобы в дальнейшем можно было прочистить трубы в случае загрязнения.

Трубу для канализационной системы лучше брать, выполненную из пластика. Если грунт сильно промерзает, тогда трубу следует утеплить рулонным утеплителем.

Стоит утеплять канализационные трубы, которые выходят из дома, потому что они, как правило, уложены на небольшой глубине, что может привести к замерзанию.

Во время монтажа требуется соблюдать уклон ливневой канализации, что поможет избежать переполнения дренажной системы и избавит вас от приобретения фекальных насосов.

Применив правильный угол наклона, дождевая вода будет проходить по трубам самотеком, но если угол будет слишком большим, то это может привести к заиливанию труб.

Большой угол наклона не рекомендуется при совмещенной канализации, потому что это может затруднить проходимость бытовых отходов.

Ливневая канализация в частном доме – способы обустройства

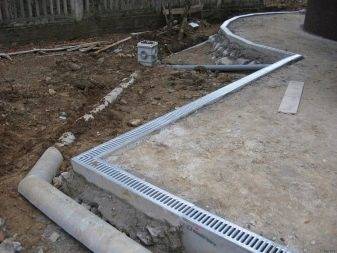

Назначение ливневки состоит в быстром отводе дождевых и талых вод в период их наибольшего скопления. Самой распространенной схемой является поверхностная ливневка вокруг дома, состоящее из лотков с открытым верхом.

Они могут быть литыми бетонными или составными из готовых деталей. Рассчитывая на долгий срок службы, используют чугунные лотки, изготовленные способом литья. Но наиболее популярным материалом для устройства ливневой канализации загородного дома, являются пластиковые лотки. Они достаточно легкие, прочные и легко поддаются монтажу.

Но не всегда такой способ оправдывает себя. В ряде случаев желательно сохранить почвенный слой, заглубив дренирующие элементы на глубину порядка 40 сантиметров. Для этого роют канаву глубиной порядка полуметра и укрывают ее доверху геотекстилем.

В качестве подложки на дно канавы насыпается гравий, затем укладывают трубу. Поверх нее снова засыпается гравий. И вот здесь необходимо проконтролировать один важный момент.

Дело в том, что для заглубленного и глубинного дренажа используются перфорированные трубы, и в их стенках сверлятся отверстия. Диаметр этих отверстий должен быть меньше фракционных размеров гравия. При этом внутренний проход стока будет всегда свободен.

В классическом варианте использования, гофротруба засыпается гравием и оборачивается геотекстилем с нахлестом краев. После этого производится засыпка траншеи ранее извлеченным грунтом и восстанавливается дерновой слой.
